Проверка и замена полуоси автомобиля ВАЗ-2107

ЧТО ТАКОЕ ПОЛУОСИ, ЗАЧЕМ ОНИ НУЖНЫ И КАК УСТРОЕНЫ

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

КОНСТРУКЦИЯ ПОЛУОСИ

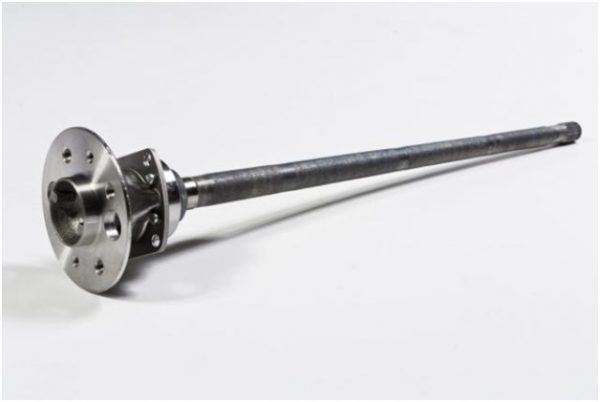

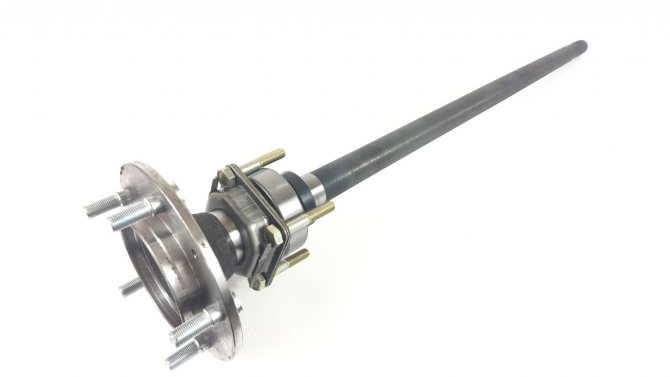

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

маслоотражатель;
уплотнительная прокладка;
сальник (манжета);
подшипник.

В конструкцию полуоси кроме вала также входят маслоотражатель, прокладка, сальник и подшипник

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

1 — маслоотражатель; 2 — прокладка; 3 — уплотнитель; 4 — сальник; 5 — полуось; 6 — кожух; 7 — пластина крепления подшипника; 8 — тормозной щит; 9 — подшипник; 10 — фиксирующая втулка

Как снять полуось, советы по демонтажу, Ваз.

Замена задней полуоси на ВАЗ 2101, 2103, 2104, 2105, 2106 и 2107

Замена полуоси ВАЗ 2107

Сборка полуоси

1. Поставьте вертикально полуось, опирая ее фланцем на кольцо 4 приспособления (А.74107/1R) (см. рис. 1. Запрессовка запорного кольца подшипника полуоси).

2. Установите на полуось, предварительно соединенные между собой двумя винтами, маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

3. Вставьте новое запорное кольцо в специальную обойму 7, поставьте в печь и подогрейте кольцо, приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось, его температура была 220–240°.

Читайте также:

Таймер для дизельного двигателя своими руками

4. Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе, усилием не выше 58,8 КН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

5. Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 КН (2000 кгс).

Для этой цели, полуось в сборе установите на приспособление А.95601/R (см. рис. 2. Проверка усилия, с которым выпрессовывается запорное кольцо подшипника полуоси, с помощью приспособления А.95601/R и динамометрического ключа) и запорное кольцо зажмите в специальных тисках.

6. Приставьте ножку индикатора, с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавая динамометрическим ключом момент затягивания 78,4–83,3 Нм (8–8,5 кгс·м) на винте приспособления.

Как заменить подшипник полуоси Ваз.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОЛУОСЕЙ ВАЗ 2107 И ИХ ЭЛЕМЕНТОВ

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

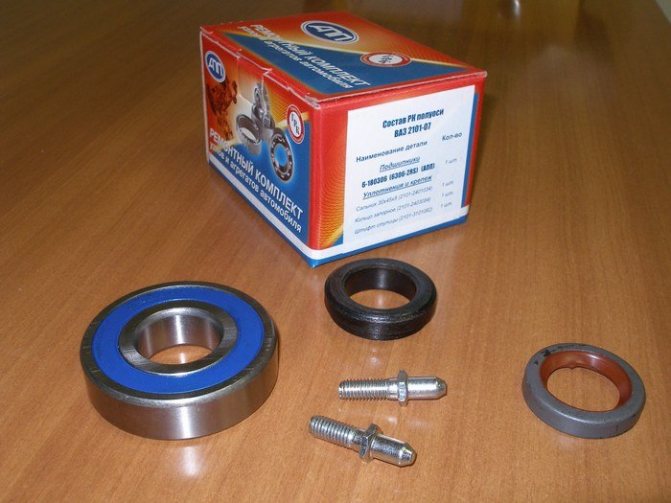

ПОДШИПНИК ПОЛУОСИ

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

ТАБЛИЦА: РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДШИПНИКА 2101–2403080

Позиция	Показатель
Тип	Шариковый
Число рядов	1
Направление нагрузок	Двухстороннее
Диаметр наружный/внутренний, мм	72/30
Ширина, мм	19
Грузоподъёмность динамическая/статическая, Н	28100/14600
Масса, г	350

САЛЬНИК

Манжета полуоси имеет гораздо меньший ресурс, нежели подшипник, так как её основным рабочим материалом является резина. Менять её нужно через каждые 50 тыс. км пробега. Сальники полуоси выпускаются под каталожным номером 2101–2401034.

ТАБЛИЦА: РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САЛЬНИКА ПОЛУОСИ ВАЗ 2107

Позиция	Показатель
Тип каркаса	Обрезиненный
Тип резины по ГОСТ	8752–79
Диаметр внутренний, мм	30
Диаметр наружный, мм	45
Высота, мм	8
Диапазон температур, 0С	-45 – +100

Важные нюансы в работе

При забивании сальника с помощью оправки не перестарайтесь. Наносите несильные удары и контролируйте глубину захода сальника. Если сильно будете бить, можно с легкостью повредить сальник;
Перед установкой сальника нужно смазать ободок и уплотнительную кромку свежим маслом;
Перед установкой осмотрите фланец на износ в районе прилегания уплотнительной кромки сальника. Если есть «борозда” фланец нужно заменить.

Как видите, сам процесс замены сальника редуктора ВАЗ 2107 довольно простой и не занимает много времени. Самое главное в этой работе — правильно затянуть гайку фланца заднего моста.

Читайте также:

Как включить обогреватель в машине?

голос

Рейтинг статьи

НЕИСПРАВНОСТИ ПОЛУОСЕЙ ВАЗ 2107, ИХ ПРИЧИНЫ И ПРИЗНАКИ

К основным поломкам полуосей можно отнести:

деформацию вала;
перелом;
износ или срезание шлицев;
повреждение резьбы крепления колёсного диска.

ДЕФОРМАЦИЯ

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

ПЕРЕЛОМ

Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.

ИЗНОС ИЛИ СРЕЗАНИЕ ШЛИЦЕВ

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком повреждения шлицев является хруст со стороны редуктора

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

ПОВРЕЖДЕНИЕ РЕЗЬБЫ КРЕПЛЕНИЯ КОЛЕСА

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

Читайте также:

Разбираемся в двигателях ВАЗ

При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

одна или несколько секций из тонкостенной полой трубы;
шлицевое раздвижное соединение;
вилка;
крестовина;
подвесной подшипник;
элементы крепления;
задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Читайте также:

Как работает трэкшн контроль. Антипробуксовочная система

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

с шарниром равных угловых скоростей (ШРУС);
с шарниром неравных угловых скоростей (классическая конструкция);
с полукарданными упругими шарнирами;
с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

шариков;
двух колец (наружного и внутреннего) с канавками для шариков;
сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Замена полуоси и сальника полуоси ВАЗ 2107

Привет всем ! эта проблема есть у каждой классики 1. Снимаем тормозной барабан если стоят направляющие откручиваем их ключом 2.Потом подставляем брусок и стучим через него по барабану и чтобы не было перекоса постепенно прокручиваем барабан 3.Головкой на 17 через отверстия во фланце полуоси отворачиваем четыре гайки 4. полюбому у вас нет приспособы для снятия полуоси и поэтому мы изнутри поддеваем ее монтировкой и выталкиваем с редуктора 5.вынимаем полуось с моста (Полуось вынимается вместе с сальником, пластиной крепления, подшипником и запорным кольцом) 6.Раздвижными пассатижами вынимаем сальник полуоси из гнезда в балке заднего моста 7.Легкими ударами молотка по торцевой головке запрессовываем новый сальник в чулок заднего моста Ваз 2106. При деформации полуоси, больших радиальных и осевых зазорах в подшипнике, смещении запорного кольца, износе шлицев – полуось необходимо заменить на новую в сборе. Самостоятельная замена подшипника полуоси Ваз 2107 и запорного кольца не рекомендуется. Установка полуоси на Ваз 2107 выполняется в порядке, обратном снятию. Перед установкой смазываем рабочие поверхности сальника смазкой Литол-24.

Фото отчет по замене полуоси задней моста на ВАЗ «классика»

Итак, первым делом необходимо снять заднее колесо автомобиля, предварительно подняв автомобиль домкратом. После этого выполнить демонтаж заднего тормозного барабана. Когда с этой задачей справились, то получается примерно следующая картина, которая показана на фото ниже:

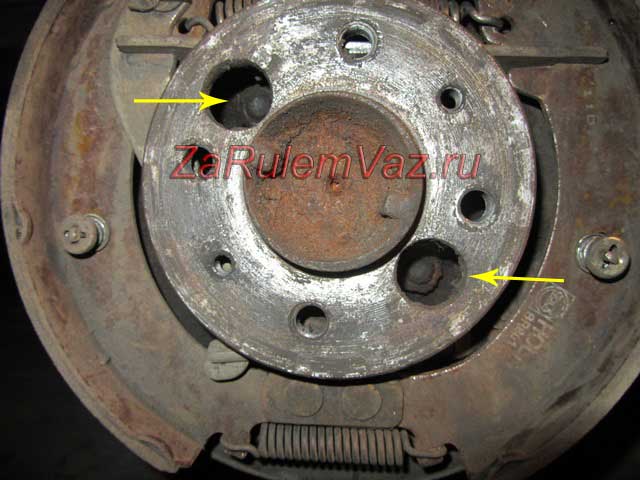

После этого подводим отверстия на фланце таким образом, чтобы через них были видны гайки крепления оси:

И при помощи воротка и головки на 17 открутить эти гайки через отверстия:

Когда эти две гайки открутили, необходимо слегка провернуть фланец, чтобы через отверстия показались еще две:

И открутить их таким же образом как и две предыдущих. После этого необходимо постараться вынуть полуось из корпуса заднего моста ВАЗ 2101-2107. Для этого есть простой, но в то же время достаточно проверенный способ: необходимо перевернуть колесо внутренней стороной наружу и прикрутить его слегка наживив двумя болтами:

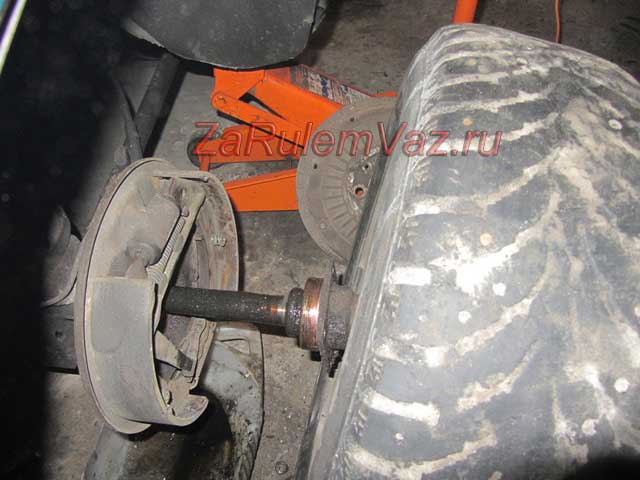

И резкими рывками сбиваем полуось со шлицов:

После того, как ось отошла, можно откручивать колесо и уже руками окончательно вынимать:

Выполняем замену подшипника или же самой полуоси при необходимости и производим установку в обратном порядке. Цена новой детали составляет от 1200 рублей за штуку.

Что такое полуоси, зачем они нужны и как устроены

Конструкция полуоси

маслоотражатель;
уплотнительная прокладка;
сальник (манжета);
подшипник.

Замена сальника редуктора заднего моста ВАЗ 2107 своими руками :

«Жигули семерка» – последняя заднеприводная модель ВАЗа. Отличительной чертой любого ВАЗа классической модели является наличие редуктора. Именно к нему подходит карданный вал, передающий усилие крутящего момента. Далее этот момент идет на полуоси и, соответственно, колеса.

Схема довольно проста, и, на первый взгляд, ломаться здесь нечему. Но течь заднего редуктора – одна из самых популярных проблем, которые возникают у владельцев заднеприводной «Классики».

Итак, давайте рассмотрим, как производится замена сальника редуктора заднего моста на ВАЗ-2107 и для чего нужен этот элемент?

Характеристика

Что это такое? Сальник редуктора – это уплотнительный элемент, который играет роль прокладки. Он препятствует выходу масла из редуктора наружу. Также сальник сдерживает попадание грязи и других отложений в мост извне. Находится данный элемент между карданной передачей и фланцем редуктора. Соединяется он к последнему при помощи четырех болтов.

Признаки замены

Когда необходима замена сальника на ВАЗ-2107? Определенного ресурса и регламента у него нет. Но есть явный признак, который будет свидетельствовать о замене сальника редуктора заднего моста ВАЗ-2107.

Это следы потеков масла в районе фланца редуктора. Сначала они будут незначительными. Но, по мере эксплуатации, сквозь этот зазор может вытечь все масло из моста. Если вовремя не предпринять меры, увеличится износ шестерен и дифференциала.

В результате мост будет гудеть, особенно на скорости.

Обратите внимание! Если нижняя часть моста имеет просто запотевание, скорее всего, проблема не в сальнике. Такие симптомы наблюдаются при избыточном давлении масла в сапуне, из-за чего жидкость начинает выходить в наружу.

Готовимся к замене

Если все признаки неисправности подтвердились, следует немедленно произвести замену изношенного сальника. Так мы сохраним ресурс редуктора. Но сперва нам нужно слить масло из моста.

Для этого при помощи шестигранника откручиваем сливное отверстие и подставляем емкость объемом не менее двух литров. Желательно сливать масло «на горячую», особенно, если на улице температура ниже нуля.

Но греть двигатель не нужно. Чтобы масло в мосте разогрелось, нужно проехать на автомобиле минимум 3-5 километров. Оно достаточно вязкое и на холоде трудно сливается.

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Подшипник полуоси

Таблица: размеры и технические характеристики подшипника 2101–2403080

Позиция	Показатель
Тип	Шариковый
Число рядов	1
Направление нагрузок	Двухстороннее
Диаметр наружный/внутренний, мм	72/30
Ширина, мм	19
Грузоподъёмность динамическая/статическая, Н	28100/14600
Масса, г	350

Сальник

Таблица: размеры и технические характеристики сальника полуоси ВАЗ 2107

Позиция	Показатель
Тип каркаса	Обрезиненный
Тип резины по ГОСТ	8752–79
Диаметр внутренний, мм	30
Диаметр наружный, мм	45
Высота, мм	8
Диапазон температур, 0С	-45 – +100

Сальники ВАЗ-2101: размеры

Обозначение	Размеры (mm)	Название
D	d	H
2101-3401026	37	19,3	10	Сальник рулевого механизма
2101-1701043	47	28	8	Сальник первичного вала КПП
2101-1701210	56	32	10	Сальник вторичного вала КПП
2101-1005034	56	40	7	Сальник коленвала (передний) ВАЗ 2101
2101-1005160	90	70	10	Задний сальник коленвала ВАЗ 2101
2101-2402052-01	68	35,8	12	Сальник редуктора заднего моста ВАЗ 2101
2101-3401023	43	28,6	10	Сальник вала сошки
2101-2401034	45	29	8	Сальник полуоси ВАЗ 2101
2101-1307013	36,6	15,5	20,3	Сальник помпы ВАЗ 2101 (вод. насоса)
2101-1007026	10,5	8	10,2	Маслоотражательный колпачок (маслосъемный)
2101-3103038	57,15	40	10	Сальник передней ступицы ВАЗ 2101

Любые армированные манжеты должны соответствовать техническим условиям, которые определяет ГОСТ 8752-79. Также материал (резиновая смесь) должен отвечать требованиям АвтоВАЗа. Любые нарушения влекут за собой серьезные последствия. Можно купить сальник идеально подходящий по размеру, но если он изготовлен из некачественной резины или имеет какие-либо дефекты, скорой замены детали не избежать. Кроме этого, невыполняющий свои функции сальник может стать причиной поломки двигателя.

Опасность подделки

Отечественный рынок полон предложений по покупке сальников для «Жигулей», но остро поднимается вопрос доверия. Неопытному потребителю очень тяжело по внешним характеристикам точно оценить качество армированной манжеты и ее соответствие стандартам. Кроме этого, часто встречаются подделки, которые выпускаются под именем мировых брендом. Риск считается благородным делом, но только не в вопросе сальников. Поэтому для автомобиля необходимо подбирать только изделия от проверенных производителей.

Если купить сальник помпы (ваз 2101) или уплотнитель для другого узла в МП «КРЕДО», никаких проблем не возникает. И самое главное в этом вопросе – опыт и знание технологии. Мы не экономим на материалах для сальников. Наша резина полностью соответствует всем техническим требованиям и демонстрирует отличные показатели работы в агрессивной среде.

Любой наш сальник коленвала или другого узла на ВАЗ 2101 имеет подходящий размер, согласно каталогу. Если купить армированную манжету с большим диаметром, чем надо, то сальник держит меньше давления. В обратной ситуации, когда диаметр меньше, повышается риск скорого износа кромки манжеты и разрушения самой резины.

Преимущества сотрудничества с МП «КРЕДО»

МП «Кредо» на территории Санкт-Петербурга и Ленинградской области предлагает качественные товары, которые соответствуют требованиям АвтоВАЗа. Мы используем только проверенную резину с высокой механической прочностью и сопротивлением нагрузкам. Наши клиенты всегда имеют возможность проконсультироваться со специалистами по поводу заказа, чтобы потом получить необходимое количество изделий точно в срок.

Неисправности полуосей ВАЗ 2107, их причины и признаки

К основным поломкам полуосей можно отнести:

деформацию вала;
перелом;
износ или срезание шлицев;
повреждение резьбы крепления колёсного диска.

Деформация

Перелом

Износ или срезание шлицев

Повреждение резьбы крепления колеса

Признаки неисправности

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

исходящий от задних колёс;
во время работы заднего моста;
при разгоне машины;
при торможении мотором;
при разгоне и торможении мотором;
во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

Скрежет при движении

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

износ или разрушение подшипников полуоси или дифференциала;
деформация балки или полуосей;
неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
износ шлицевого соединения с полуосевыми шестернями;
неправильная регулировка зацепления зубьев шестерён главной передачи;
недостаточное количество масла.

Кардан крутится, а машина не едет

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

Течь масла из корпуса и со стороны хвостовика

Наиболее вероятные причины течи масла из корпуса заднего моста:

износ или повреждение сальника ведущей шестерни;
износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
ослабление болтов крепления картера редуктора заднего моста;
повреждение уплотнительных прокладок;
осевой люфт хвостовика;
заклинивание сапуна.

Колёса заклинены и не вращаются

Если заклинило задние колёса, но барабан и колодки при этом в порядке, причиной такой неисправности может быть выход из строя подшипников или самой полуоси. Скорее всего, в этом случае подшипники рассыпались или полуось деформировалась (например, вследствие удара) и детали нуждаются в замене.

Замена полуоси

Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

баллонный ключ;
домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
упоры для колёс;
обратный молоток;
гаечные ключи на 8 мм, 17 мм;
шлицевая отвёртка;
болгарка;
круглогубцы;
молоток;
зубило;
верстак с тисками;
паяльная лампа или газовая горелка;
проставка из дерева или мягкого металла;
отрезок стальной трубы с диаметром стенок 33–35 мм;
смазка типа «Литол»;
сухая чистая тряпка.

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан. В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток.
При помощи ключа на 17 (лучше торцевого) открутить гайки (4 шт) крепления полуоси. Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.
Круглогубцами изъять пружинные шайбы, которые расположены под гайками крепления полуоси.
Отсоединить полуось от заднего моста, потянув её на себя. Если она не поддаётся, использовать обратный молоток. Для этого фланец инструмента необходимо прикрутить к фланцу полуоси колёсными болтами. Резко перемещая груз молотка вперёд, выбить полуось. Если обратного молотка в вашем арсенале инструментов нет, вместо него можно использовать снятое колесо. Его нужно прикрутить обратной стороной к фланцу полуоси и наносить удары молотком по шине с внутренней стороны, пока полуось не выйдет из кожуха.
Снять полуось в сборе с подшипником и фиксирующим его кольцом.
Извлечь уплотнительную прокладку, расположенную между тормозным щитом и фланцем полуоси.
Круглогубцами или пассатижами извлечь сальник из его посадочного гнезда.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Демонтаж и установка подшипника на полуось

При замене полуоси на новую рекомендуется заменить и подшипник, но если старый ещё вполне рабочий, можно установить и его. Вот только чтобы его снять потребуется демонтировать фиксирующее кольцо.

Для этого необходимо:

Надёжно зафиксировать полуось в тисках.
Используя болгарку, пропилить внешнюю часть кольца.
Расколоть корпус кольца при помощи зубила и молотка.
Удалить с вала остатки кольца.
Аккуратно сбить подшипник с полуоси, используя те же инструменты. Удары наносить только по внутренней обойме подшипника. В ином случае вы повредите его и не сможете дальше использовать.
Осмотреть новую полуось и подшипник на предмет заводского брака.
Извлечь из корпуса подшипника резиновый пыльник.
Заложить смазку между обоймами подшипника.
Установить пыльник на место.
Надеть подшипник на полуось. Будьте внимательны: подшипник устанавливается так чтобы пыльник «смотрел» на маслоотражатель.
Упереть отрезок стальной трубы в подшипник так, чтобы её стенки упирались в торец внутренней обоймы.
Нанося несильные удары молотком по обратному концу трубы, усадить подшипник на его место.
Паяльной лампой или газовой горелкой (можно использовать горелку обычной кухонной газовой плиты) нагреть фиксирующее кольцо. Не перестарайтесь: нагревать его нужно не докрасна, а до белого налёта на поверхностях.
При помощи пассатижей надеть кольцо на полуось.
Усадить кольцо, нанося по нему несильные удары обратной стороной молотка. Чтобы оно быстрее остыло, полить его моторным маслом.

Установка сальника

Для установки нового сальника следует:

Чистой сухой тряпкой протереть посадочное гнездо.
Смазать поверхности гнезда пластичной смазкой.
Смазать смазкой сам сальник.
Установить деталь в посадочное гнездо.
Используя молоток и отрезок трубы аккуратно запрессовать сальник.

Установка полуоси

Когда подшипник и сальник будут установлены, можно ставить и полуось. Монтаж производится в следующем порядке:

Ставим уплотнительную прокладку.
Вставляем полуось в кожух до упора. Проверить, как шлицы вошли в зацепление с зубьями шестерни, проворачивая полуось в разные стороны.
Нанести несколько несильных ударов молотком по фланцу полуоси, чтобы убедиться, что она правильно «села».
Установить пружинные шайбы на шпильки крепления полуоси. Наживить и закрутить гайки крепления полуоси торцевым ключом на 17.
Надеть барабан на колодки и зафиксировать его при помощи направляющих шпилек.
Произвести монтаж колеса.
Проверить, нет ли люфта полуоси или подшипника, пробуя пошатать колесо вдоль вертикальной и горизонтальной осей.
Опустить кузов, убрать упоры из-под передних колёс.
Закрутить колёсные болты.
Проверить, исчезли ли признаки неисправности полуоси, проехавшись по ровному участку дороги.

Поэтапная замена

Осуществлять самостоятельную замену подшипника задней полуоси специалисты рекомендуют поэтапно:

Машина, как говорилось ранее, устанавливается на ровной поверхности, под колеса ставится стопор. Домкратом поднимается то колесо, за которым располагается подшипник, требующий замены.
Колодки и тормозной диск также нужно снять.
При помощи ключа размером на 17 окручивается крепежи, фиксирующие полуось.
Изношенный подшипник снимается с полуоси. Иногда при помощи подручных инструментов снять этот элемент не получается, тогда на помощь приходит болгарка. Перед тем как использовать болгарку, полуось нужно надежно зафиксировать, к примеру, зажав ее в специальные тиски.
После снятия изношенного элемента поверхность полуоси обязательно тщательно очищается от всевозможных загрязнений.
На полуось надевается стопорное колесо и новый подшипник. Данный процесс требует некоторых усилий, поэтому многие умельцы используют обычный молоток или нагревают элемент на газовой конфорке. Однако специалисты не рекомендуют применять ни один из вышеперечисленных способов. Если новая деталь будет нагреваться, надеть ее на полуось будет, конечно, намного проще, но в дальнейшем из-за резкого перепада температур элемент может быстро деформироваться, что и приведет к сокращению службы его эксплуатации. Без нагрева установить новый подшипник можно при помощи обычного отрезка металлической трубы, диаметр которой будет немного большим, чем диаметр полуоси.
Используя отвертку, лучше применить плоский инструмент, извлекается сальник из собственного посадочного места, так как он также пришел в непригодность.
На место изношенного элемента устанавливается новый, в посадочное место удобно установить его при помощи автомобильной торцевой головки размером на 13.
Далее остается только установить полуось с подшипником на прежнее место и в обратной очередности собрать весь автомобильный узел.

Ознакомившись с информацией, предоставленной в этой статье, каждому удастся заменить вышедший из строя подшипник задней полуоси, а если какой-то этап будет не полностью понятен, в любой момент можно посмотреть обучающее видео, зайдя для этого на интернет-ресурс.

Замена подшипника полуоси ваз 2101-07 классика.

Ремонт полуоси на ВАЗ 2107

У ВАЗовской «семерки» привод осуществляется на задний мост, который имеет довольно сложное устройство. Наиболее частой поломкой данного узла является износ подшипника полуоси. Внешние проявления такой неисправности на автомобиле ВАЗ 2107 состоит в характерном гудении во время движения. Если замена узла не будет произведена вовремя, то возможно разрушение подшипника на ходу с заклиниванием колеса.

Устранение данной неисправности заднего моста на автомобиле ВАЗ 2107 может выполняться двумя способами. В первом случае производится ремонт узла с установкой нового подшипника, во втором случае осуществляется замена сборки целиком. Перечень необходимых инструментов и приспособлений:

набор гаечных ключей и отверток;
приспособление для демонтажа узла из заднего моста;
лампа паяльная или промышленный фен;
приспособление для снятия упорного кольца подшипника;
пассатижи;
оправка для установки стопорного кольца.

Перечисленные приспособления обычно применяются на станциях технического обслуживания. В гаражных условиях применяются несколько иные приемы, не требующие такого количества специального оборудования.

Назначение подшипника задней полуоси

Полуось — важнейшая часть ведущего (в данном случае — заднего) моста автомобиля ВАЗ 2107. Сама полуось выходит из строя редко, а вот подшипник, в котором она крепится, является слабым местом этой конструкции. Назначение детали простое: обеспечивать плавное и равномерное вращение полуоси в заднем мосту во время движения автомобиля. Находится эта деталь внутри моста, сразу за тормозным барабаном. Чтобы её увидеть и поменять, придётся извлечь полуось, снять с неё барабан и тормозные колодки. Добраться до подшипника иным способом невозможно.

Подшипник полуоси автомобиля ВАЗ 2107 со стопорным кольцом

ПОРЯДОК ДЕМОНТАЖА УЗЛА И СНЯТИЯ ПОДШИПНИКА

Ремонт заднего моста автомобиля ВАЗ 2107 выполняется в такой последовательности:

Машина устанавливается на ровной площадке, фиксируется стояночным тормозом и упорами. Нужная сторона приподнимается домкратом, колесо снимается и кузов опускается на прочную опору.
Выкручиваются винты крепления барабана к ступице, деталь снимается. Механизм тормозной очищается от загрязнений и разбирается. При помощи торцового ключа через окна в ступицы вывинчиваем болты крышки подшипника.
В случае чрезмерного износа колодок тормозных потребуется их замена вместе колодками.
На следующем этапе пробуем снять неисправную полуось, при помощи специального инструмента это сделать несложно. Если такого приспособления нет, то выпресовка производится при помощи колесного диска. Двумя болтами крепим его к ступице и резкими ударами по ободу выбиваем подшипник из гнезда.
Если выполняется замена полуоси в сборе, то на место неисправного узла ставим новый и производим сборку в обратном порядке.

Если же планируется ремонт агрегата автомобиля ВАЗ 2107, то необходимо произвести его разборку с последующей заменой подшипника.

Последовательность действий при демонтаже полуоси

Замена переднего подшипника ступицы ваз нива

Чтобы демонтировать полуось и добраться до подшипника, необходимо в строгой последовательности выполнить следующие действия:

Транспортное средство для удобства устанавливают на ровной поверхности.
Фиксируют все колеса автомобиля упорами или другими приспособлениями.
Колесные болты необходимо провернуть баллонным ключом до их незначительного ослабления перед снятием.

Снятие колес.

Баллонным ключом нужно полностью открутить на колесах все болты.
Поднять с помощью домкрата кузов кабины автомобиля, и зафиксировать поднятие опорами.

Снятие тормозного барабана.

Снять две направляющие барабана с помощью ключа на 8 или на 12.
Снять сам барабан. При необходимости помочь снятию ударами молотка. Во избежание деформации подложить деревянную подставку. Альтернативный способ снятия тормозного барабана: завести автомобиль, воткнуть третью передачу, раскрутить двигатель до 3 тысяч оборотов и резко нажать на тормоз. Повторить разгон и торможение несколько раз, после чего, барабан легко снимется

Откручивание болтов крепления полуоси.

Понемногу без применения особых усилий крутят полуось, чтобы добраться до гаек. Болты крепления полуоси можно открутить, используя торцевой ключ на 17. Им ослабляют и снимают 4 крепежные гайки, которые закрыты специальным фланцем.

Снятие полуоси.

Переворачиваем снятый тормозной барабан (внутренней стороной к себе), прикручиваем его к полуоси на пару болтов и резко дёргаем на себя, таким образом выдергивая полуось. (Вместо тормозного барабана можно использовать снятое ранее колесо)

Но если у Вас есть обратный молоток, то снять полуось можно им. Молоток крепится к полуоси болтами колес. Если резко поместить груз в противоположную сторону, то за счет появления ударной нагрузки, полуось начинает движение в сторону груза. Таким образом, полуось снимается. Затем откручивают молоток от полуоси и снимают резиновое кольцо-уплотнитель.

Снятие стопорного подшипника с полуоси.

Полуось зажимают в тисках и делают небольшой надрез с помощью болгарки на внешней стороне запорного кольца.

Зажатое запорное кольцо раскалывают окончательно, попеременно нанося удары молотком или зубилом по надрезу от болгарки. Таким образом, снимается подшипник с полуоси. Полуось проверяют после снятия подшипника на наличие поверхностных деформаций или сколов, прочих повреждений. Если таковые имеются, то полуось придется менять.

Установка нового подшипника и запорного кольца на полуось.

Из нового подшипника вытаскивают пыльник.
Затем подшипник смазывают пластичной смазкой или солидолом.
Установить обратно пыльник.
Смазать пластичной смазкой полуось.
На полуось посадить подшипник так, чтобы пыльник был повернут к маслоотражателю.
Молотком вбить подшипник в ячейку. Для облегчения, можно использовать отрезок трубы. Один ее конец упереть в полуось с подшипником, а по второму нанести удары молотком.
Запорное кольцо нагревают паяльной лампой до момента появления белого налета на нем.
С помощью пассатижей одеть кольцо на полуось ваз 2107.
Установить кольцо герметически плотно к подшипнику.
Охладить запорное кольцо, поливая на него масло двигателя.

Замена сальника полуоси.

Сальник, подлежащий замене нужно вытащить из своей ячейки. Для этого отверткой приподнимают его корпус и извлекают сальник. Ячейку под сальник протирают от скопления грязи и пыли, и наносят пластичную смазку. Новый сальник вставляют в посадочное место пружиной к балке. Специальной втулкой и молотком вбивают сальник так, чтобы он герметично запрессовался.

Установка полуоси.

Установка полуоси производится в обратном порядке от ее снятия. Надеть резиновое кольцо-уплотнитель и прикрепить болтами полуось. Небольшими вращательными движениями поставить ее на место.

После установки полуоси, необходимо проверить ее на образование зазоров. Их быть не должно. Для этого колеса вращают во все стороны. Если зазоров нет, и не появляются никакие посторонние звуки при вращении, то установка подшипника и полуоси выполнена грамотно и правильно.

При необходимости, выполняется в таком же порядке и замена подшипника на второй полуоси. Также, при проведении этих действий, сразу можно заменить тормозные колодки, проверить наличие и уровень смазки в картере моста.

ВОССТАНОВЛЕНИЕ РАБОТОСПОСОБНОСТИ УЗЛА

Для устранения неисправности необходимо снять старое стопорное кольцо. Если специального приспособления нет в наличии, то выполнить операцию возможно при помощи болгарки. Кольцо аккуратно срезается, при этом полуось не должна пострадать. Данная деталь однократного применения и ее замена производится каждый раз, когда выполняется ремонт узла. Новый подшипник надевается на ось и фиксируется новым кольцом, которое предварительно разогревается.

Ремонт такого узла, как полуось на автомобиле ВАЗ 2107 не занимает много времени у опытного специалиста. При этом обращение на СТО не всегда гарантирует хорошего результата, часто здесь за неимением специальных приспособлений просто сбивают кольцо кувалдой, что приводит к появлению биения и быстрому разрушению подшипника.

Пошаговый процесс замены

Загоняем автомобиль на яму и откручиваем болты крепления карданного вала, предварительно сделав метку на фланге кардана и редуктора. После откручивания кардана, подвязываем его на проволоке, чтобы не мешал.

Редуктор заднего моста на ваз 2107: устройство, ремонт, замена

Специальным ключом фиксируем фланец от поворота и с помощью ключа или головки на двадцать семь откручиваем гайку. Ключ для фиксации фланца на фото ниже. Также можно вкрутить два болта крепления кардана во фланец и вставить между болтов мощную отвертку.

Откручиваем пробку и сливаем масло с заднего моста.

Снимаем фланец со шлицов и за ним вынимаем тонкое кольцо с помощью двух отверток.

C помощью двух отверток извлекаем внутреннюю обойму подшипника. Вынимаем распорную втулку. Втулка эта нужна для создания правильного натяга в подшипниках

Обратите внимание, что пояс втулки которую вы сняли бочкообразный, а на новой втулке прямой. В момент затяжки пояс сминается и достигается правильный натяг

На фото ниже новая втулка и уже работавшая.

Устанавливаем новую втулку, узкой стороной в сторону багажника. Также устанавливаем кольцо.

Пошаговая инструкция

Ослабьте колесные болты, поддомкратьте и снимите колесо.
Снимите тормозной барабан.

Плоскогубцами извлеките «солдатики” и снимите стяжные пружины колодок.

Снимите задние тормозные колодки и уберите в сторону.

Открутите 4 гайки крепежа полуоси. Гайки под головку на семнадцать.

Отожмите монтажным рычагом ступицу на себя и демонтируйте полуось. Если полуось не снимается, воспользуйтесь трехлапым съемником.

Болгаркой перережьте стопорное кольцо. Рез лучше сделать немного не до конца и перерубить остатки кольца зубилом. Для того чтобы не повредить полуось делайте рез очень аккуратно.

Зубилом или выколоткой сбейте подшипник с посадочного места на полуоси. В нашем случае осталась только обойма от подшипника.

Оденьте подшипник на привод и с помощью трубы и молотка посадите его на место. Как правило, подшипник садиться довольно несложно.

Стопорное кольцо подшипника напрессовывается на горячую. Возьмите кольцо и закрепите его на куске проволоки. Далее зажгите газовую горелку и разогрейте кольцо практически до «красна”.
Попросите помощника придержать полуось в вертикальном положении и держать под рукой трубу с молотком. Далее плоскогубцами оденьте раскаленное кольцо на привод, а затем не мешкая помощник садит его на место с помощью трубы и молотка.
Шлицевой отверткой извлеките сальник из места посадки.
С помощью куска трубы по внешнему диаметру сальника, запрессуйте его на место.
Установите резиновое уплотнительное кольцо.
Установите полуось в посадочное место до упора.
Наживите крепящие гайки и затяните способом крест-накрест с усилием 50 Нм.
Установите тормозные колодки, барабан и колесо.

Посмотреть порядок работ можно в этом видео:

Замена подшипника и сальника полуоси ВАЗ классика

Замена сальника ведущей шестерни главной передачи ВАЗ Классика, ВАЗ 2121 Нива

Симптомы: утечка масла из-под хвостовика ведущей шестерни задней передачи, следы масла на внешней поверхности редуктора заднего моста.

Возможная причина: поврежден сальник ведущей шестерни главной передачи.

Инструменты: набор гаечных ключей, набор отверток, молоток, двухзахватный съемник, динамометрический ключ, домкрат, опоры под кузов.

Примечание. Наличие незначительной масляной пленки на картере редуктора заднего моста не является причиной замены сальника. Визуально причина выглядит в виде масляных капель на том самом картере.

Не пытайтесь выполнить нижеописанные работы самостоятельно, если вы являетесь начинающим автолюбителем и не имеете опыта в проведении подобных работ, так как при неквалифицированной замене сальника ведущей шестерни могут возникнуть проблемы с редуктором, что, в свою очередь, потребует немалых затрат на оплату услуг специализированной мастерской по ремонту редуктора заднего моста.

1. Установите автомобиль на эстакаду или смотровую яму.

2. Удалите масло из заднего моста.

3. Разъедините карданный вал и фланец ведущей шестерни задней передачи.

4. Переведите рычаг стояночной тормозной системы в крайнее верхнее положение.

5. При помощи торцевого ключа «на 24» открутите гайку, которая крепит фланец хвостовика.

Примечание. Зафиксировать фланец от проворачивания можно и без активации стояночной тормозной системы. В данных целях вставьте в отверстия, расположенные во фланце ведущей шестерни главной передачи, два болта. Удерживайте фланец с помощью подходящего инструмента за данные болты и одновременно открутите гайку.

6. Используя двухзахватное съемное устройство, произведите спрессовку фланца хвостовика шестерни со шлицев. При отсутствии съемного устройства попробуйте снять фланец усилием рук.

7. Снимите с хвостовика шестерни главной передачи шайбу и фланец с грязеотражателем.

8. При помощи отвертки подденьте сальник и извлеките его из отверстия в картере редуктора.

Примечание. Прежде чем осуществлять установку нового сальника ведущей шестерни главной передачи, произведите проверку состояния цилиндрической поверхности фланца, которая контактирует с сальником. Зачастую на данной поверхности образуется ржавчина, а также данная поверхность изнашивается. Данные дефекты следует устранить полировкой.

Если на цилиндрической поверхности фланца присутствует глубокая канавка, произведите запрессовку сальника со смещением, то есть чтобы сальник немного выступал относительно торцевой поверхности горловины редуктора.

9. Обработайте пластичным смазочным материалом рабочую кромку и посадочную поверхность нового сальника.

10. Произведите запрессовку нового сальника, нанося удары молотком по нему через втулку подходящего диаметра. Не допускайте перекосов детали.

11. Произведите монтаж всех ранее снятых с хвостовика деталей. Замените новой самоконтрящуюся крепежную гайку фланца хвостовика.

12. Вывесьте заднюю часть автомобиля.

13. Выведите из зацепления полуось и шестерни дифференциала.

14. Фиксируйте фланец хвостовика за болты, которые вкручены в отверстия во фланце, следом затяните гайку хвостовика при помощи динамометрического ключа моментом 120 Н∙м, а затем проверните фланец усилием руки. Сопротивление должно быть минимальным и равномерным. Вращение фланца должно происходить без заеданий, щелчков и заклиниваний. При выявлении указанных дефектов редуктор заднего моста необходимо отремонтировать, воспользовавшись услугами специализированной мастерской.

Также убедитесь в отсутствии или же наличии осевых люфтов в подшипниках хвостовика. Не допускается даже минимальный люфт. При обнаружении люфта увеличьте усилие затяжки гайки хвостовика на 20–30 Н∙м, а затем снова проверьте люфт и плавность вращения фланца. Однако помните, что суммарный момент затяжки не должен превышать 225 Н∙м, так как при большем усилии существует вероятность повреждения распорной втулки. Если люфт не поддается устранению, обратитесь в мастерскую для ремонта редуктора заднего моста.

Если при дополнительной затяжке гайки момент не увеличивается, а также остается менее необходимого значения (120 Н∙м), значит распорная втулка «просела». В этом случае ее необходимо заменить с разборкой редуктора в специализированной мастерской.
