Нужно ли ставить турботаймер на дизель?

Вопросом о причине возникновения необходимости установки турботаймера на дизельный двигатель задается немалое количество владельцев автомобилей.
Большая часть автомобилей с дизельным мотором оборудована турбинами, задачей которых является нагнетание воздуха в камеру сгорания. Как раз для того, чтобы увеличить ресурс работы такой турбины, и необходима установка турботаймера.

Для сохранения этого механизма, не следует глушить дизельный двигатель непосредственно после того, как машина остановилась, в особенности после езды на повышенных оборотах. Турбине требуется некоторое количество времени для остывания. Причина в том, что детали данного турбонагревателя подвержены высокой степени нагрева. Если же мотор был заглушен сразу, то детали остынут очень быстро. Результатом этого может стать процесс деформации вследствие теплового удара, что приведет к неисправности турбины. В подобном случае, ситуация напоминает перегрев мотора. Наибольшему риску подвержены такие детали:

Помимо этого, резкое охлаждение может привести к закоксовыванию трубок для подачи масла, что становится причиной масляного голодания турбины и ее преждевременного износа. Именно поэтому большая часть производителей советует не глушить дизельный мотор непосредственно после прекращения движения, а дать ему возможность поработать некоторое время на холостых оборотах. Это даст возможность проходящему воздуху нагреться, отобрав часть тепла у горячих деталей.

Это главный принцип, по которому осуществляется работа турботаймера. Он не дает возможность принудительно заглушить двигатель, заставляя его работать на холостых оборотах.

Необходимость установки турботаймера.

На самом деле, потребность в наличии такого устройства имеется постоянно, но могут быть ситуации, когда она просто становится необходимостью. Больше всего это относится к внедорожникам , использование которых происходит в непростых условиях, а также микроавтобусам, на постоянной основе передвигающимся по высокоскоростным трассам, расположенным за пределами города.

Главными причинами, которые приводят к возникновению перегрузок турбины — это передвижение по бездорожью на небольшой скорости, но с высокими оборотами, и передвижение по трассе на повышенных оборотах, что имеет место при частом выполнении обгонов.

Но для дизельных легковых автомобилей он также необходим, в особенности на машинах, водители которых любят выполнять резкий старт со светофора, или расположиться впереди всего потока.

Разновидности монтажных работ.

Если у водителя нет желания самому исполнять роль турботаймера, сидя по нескольку минут в автомобиле, дожидаясь его остывания, то необходимо заказать его монтаж на машину. Имеется два варианта его исполнения:

• Установка в качестве отдельного блока;
• В соединении с системой автосигнализации.

Вне зависимости от выбранного способа, расположение его находится под приборной панелью, а питание производится от проводов, выходящих из замка зажигания.

•
  Как убрать режим турбо на сигнализации старлайн

Итог.

Помимо положительных качеств турботаймера, имеется и другая сторона. Дело в том, что объединение данного устройства с системой сигнализации для машины не представляется возможным. Причиной служит тот факт, что если ключ зажигания будет вытащен из замка, двигатель заглохнет.

При установке же нестандартной сигнализации, она может быть дополнительно оборудована системой автоматического запуска. Вторым недостатком может стать то, что данное устройство не принадлежит к числу официальных, поэтому при его установке на автомобиль, он может быть легко снят с гарантийного обслуживания.

Источник

Логика работы

Турботаймер позволяет продолжить работу двигателя на холостых оборотах после того, как ключ был вытащен из замка зажигания. Устройство применяется в ДВС, оснащенных турбонаддувом. Используется в качестве топлива бензин или дизель – значения не имеет. При больших нагрузках, продолжительной работе на высоких оборотах турбокомпрессор сильно нагревается. В процессе работы для охлаждения используется моторное масло, а в некоторых турбинах и ОЖ. После остановки двигателя циркуляция масла прекращается. Поэтому при слишком высокой температуре в каналах происходит подгорание масла, что ведет к образованию нагара. При возобновлении работы турбины подгоревшее масло будет исполнять роль абразива, стачивая поверхности трущихся деталей. К тому же отложения уменьшают сечение масляных каналов, ухудшая тем самым подачу смазки. Логика работы турботаймера в том, чтобы дать двигателю после остановки поработать еще несколько минут, дабы охладить турбину. При этом вы можете спокойно закрыть машину и уйти по делам. Двигатель заглохнет по истечении запрограммированного срока.

Целесообразность установки

Турботаймер чаще всего устанавливается на дизель лишь ввиду более частого использования турбокомпрессоров в паре с ДВС цикла Дизеля. В каких случаях желательна установка данного аксессуара:

• турбированный дизель установлен на использующемся по назначению внедорожнике либо на авто, которое постоянно ездит груженным. В обоих случаях мотор работает в режиме повышенных нагрузок, а при езде по бездорожью еще и отсутствует нормальное охлаждение набегающим потоком воздуха;
• вы самостоятельно дооснастили мотор турбиной или/и попросту не представляете свои поездки без постоянных динамических ускорений.

Но даже в таком случае против установки турботаймера можно выдвинуть веские аргументы:

• дизель или бензиновый мотор используется для размеренной городской езды с нечастыми нагрузками. Даже если периодически вам приходится активно педалировать, то спокойной езды в режиме до 2000 ты/оборотов даже за 1 минуту до остановки достаточно для охлаждения турбокомпрессора современного авто. Будет нелишним напомнить о высоких требованиях к моторному маслу, которое следует заливать в турбированные моторы;
• на авто установлена сигнализация с функцией турботаймера. В таком случае установка отдельного дейвайс будет пустой тратой денег. Функционал сигнализации можно посмотреть на официальном сайте охранной системы.

Установка своими руками

Учтите, что установить турботаймер на автомобиль, оборудованный штатной сигнализацией, с контролем над основными узлами по CAN-шине, а также доукомплектованый современным охранным комплексом, будет крайне трудной задачей. Вам потребуются навыки чтения электрических схем, а также понимания логики работы основных электронных систем авто.

Для конструкции устройства не важно, устанавливается турботаймер на дизель или на бензиновые мотор. Разница в подключении будет касаться во многом только питания сервисных функций устройства

Логика подключения будет отличаться в зависимости от конкретной модели авто и турботаймера. При покупке устройства от именитых производителей (HKS, Apexi, Greddy, TT, Blitz, TTX) вы в большинстве случаев получаете:

• блок управления;
• модуль с экраном для демонстрации отчета времени и других сервисных функций;
• провода и разъемы для подключения;
• инструкцию.

Turbo timer — Турботаймер HKS

Монтаж

Чтобы установить комплект на свое авто, вам потребуются:

• пассатижи, которыми можно перекусить провод и обжать клеммы;
• клеммы «папа-мама». Также вам потребуется клемма под болт для «массы», если таковая не предусмотрена в комплекте;
• термоусадка для надежной изоляции мест соединения;
• хомуты для фиксации проводов;
• отвертки и прочие необходимые для сборки/разборки салона инструменты.

Установка своими руками начинается с обесточивания бортовой сети (скиньте минусовую клемму АКБ). Вам необходимо снять салонный пластик, перекрывающий доступ к контактной группе замка зажигания. Чтобы установить турботаймера на дизель/бензин, вам нужно «врезаться» в провода, идущие от замка зажигания. Модуль, с которым в комплекте зачастую идет двухсторонний скотч, можно закрепить в удобном для вас месте около приборки. Такой же метод подойдет для крепления блока управления, который можно расположить внутри приборной панели. При возможности блок и провода лучше дополнительно закрепить стяжкам, чтобы избежать в дальнейшем посторонних шумов при проезде неровностей.

турботаймер старлайнА93

Как ВЫ убиваете турбину авто СВОИМИ РУКАМИ !

Excellent +Volkswagen B7+слэйв+дистанционный запуск+турботаймер

Разновидности турботаймера

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

Во всех линейках компании также предусмотрено наличие дополнительных функций. Например, сигнализация Старлайн с турботаймером и автозапуском доступна в современных моделях Е 90, А 91, А 94, В 94 и D 94. Такое сочетание помогает не только сократить расходы на установку систем по отдельности, но и облегчить жизнь автолюбителей в зимнее время года.

Проект турботаймера для дизеля своими руками

ЛаГранта — Реле времени (из 495.3747)

Назначение и принцип действия турботаймера.

Мнения владельцев автомобилей по поводу использование турботаймеров разделились – часть считает устройство необходимым для машин, оснащенных турбированными двигателями, оппоненты считают недопустимым платить за необязательное для эксплуатации устройство снижением уровня безопасности.

В качестве основного аргумента приводят принцип действия автомобильного турбокомпрессора.

Как работает турбина, назначение турботаймера.

В конструкции турбокомпрессора основную роль играют установленные на общем валу турбинное и нагнетательное (компрессорное) колеса.

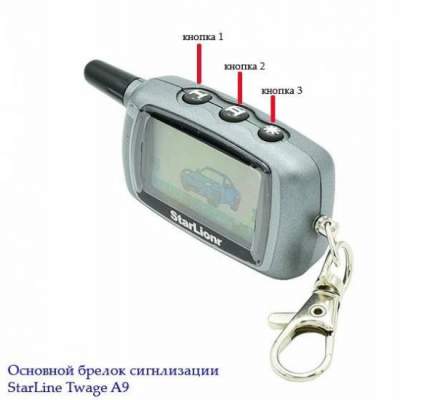

• Starline a93 настройка турботаймера

Первое приводится во вращательное движение потоком отработанных газов, поступающих из выпускного коллектора. Вращение передается компрессору, сжимающему забираемый из воздушного фильтра воздух, нагнетающему его во впускной коллектор. Это приводит к повышению концентрации кислорода в топливо-воздушной смеси, более полному сгоранию топлива, улучшению тяговых характеристик двигателя, снижению содержания токсичных газов в выхлопе.

Одновременно повышается температура в рабочем объеме ДВС и, соответственно, выхлопных газов (в современных турбированных двигателях может превышать 800 градусов). Турбинное колесо работает в условиях жёстких тепловых нагрузок, высокие скорости вращения турбокомпрессора (в некоторых моделях свыше 200 тыс. оборотов в минуту) дополнительно приводят к увеличению тепловых потерь в подшипниках (вне зависимости от типа, конструкции).

Функции охлаждения выполняет подаваемое к узлу при работе двигателя моторное масло. При остановке силового агрегата, выключении зажигания циркуляция масла прекращается. Если турбина перед этим задействовалась в режимах, близких к максимальному, возникает опасность перегрева.

Среди возможных последствий:

• нарушение структуры материалов;
• деформация узлов;
• пригорание оставшегося в каналах масла, закоксовывание системы, закупорка газов, отказ.

Производители в инструкциях по эксплуатации стали обращать внимание на недопустимость остановки двигателя, оснащенного турбокомпрессором, сразу после интенсивного его использования. Для автовладельца невыполнение рекомендаций зачастую оборачивается тысячами рублей затрат на ремонт или замену турбины

Турботаймер – электронное устройство, предотвращающее возникновение подобных нештатных ситуаций за счёт поддержания холостых оборотов ДВС в течение заданного времени после отключения зажигания. Этим обеспечивается охлаждение элементов турбокомпрессора до безопасного уровня. По завершении процесса система зажигания двигателя автоматически отключается.

Принцип работы турботаймера

Турбины двигателя отвечают за принудительное нагнетание воздуха в системе, топливо сгорает быстрее, а мощность самого силового агрегата увеличивается до 30%. При этом моторы этого типа хвалят за отличные тяговые характеристики и меньший расход бензина. Однако в связи с повышенными нагрузками подшипники вынуждены справлять с огромными температурами (в самом двигателе температурные показатели могут доходить до 800 градусов). Охлаждение же выполняется за счет циркулирующего масла. Как только мотор выключается, оно перестает свое движение. Если это происходит после долгой работы на высоких оборотах, то турбонагнетатель не будет успевать охлаждаться. Появляется большой риск его скорого выхода их строя.

Тут то на помощь и приходит компактное электронное устройство (не больше спичечного коробка) под названием турботаймер. Этот девайс предотвращает полную остановку мотора, после того как автовладелец вытащил ключ зажигания, поэтому «движок» работает на малых оборотах еще несколько минут, давая системам «прийти в себя». Турбина остывает, и срок ее службы продлевается. При этом автовладелец не обязательно должен сидеть в машине, достаточно закрыть ее и отправляться по делам. Мотор заглохнет самостоятельно.

Полезно! Часто турботаймеры входят в состав блоков сигнализаций.

Но, раз это такой полезный контроллер, который, к тому же, стоит не так дорого (от 1 000-3 000 рублей), то почему же производители не ставят такую полезную штуку на все автомобили? Все предельно просто. Никто не может предсказать, как именно тот или иной автовладелец предпочитает ездить. Если речь идет о стороннике высоких оборотов, то ему, безусловно, нужен этот миниатюрный девайс. Тем же, кто ездит спокойно нет совершенно никакой необходимости в установке такого узла, так как от его наличия мотору будет ни горячо ни холодно.

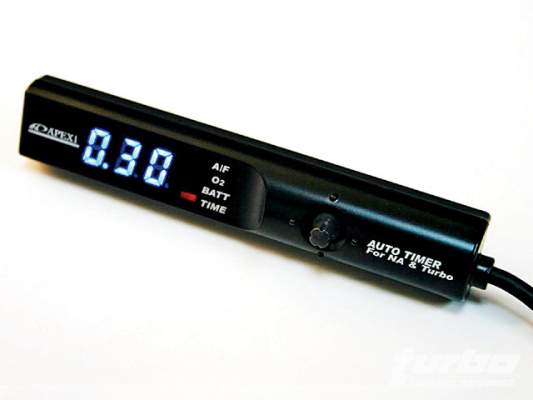

Турботаймер APEXi 405

Турботаймер APEXi 405 сделан в виде ручки, он компактен и гармонично вписывается в интерьер любого автомобиля (самый компактный турботаймер на рынке). Эргономика также на высоте – управляется таймер благодаря удобному 4-позиционному джойстику. Подходит на бензиновые и дизельные авто !

• Где находится реле стартера на ваз-2114: фото и расположение видео

В комплектность турботаймера APEXi входит: блок индикации с джойстиком, блок управления с встроенными реле, комплект проводов длинною 0,7 м. , клеммы для подключения, инструкция по подключению и настройке .

Японская компания APEXi является признанным мировым лидером в производстве компонентов для тюнинга, таких как выхлопные системы, системы впуска и охлаждения, амортизаторы, турбины, электроника. Продукция APEXi для многих в мире тюнинга является эталоном качества.

Есть два варианта подключения. Турботаймер программируемый и может сам рассчитывать время задержки по показаниям лямбда зонда. Или он может просто работать как реле времени (естественно вручную можно задать время). Кроме того турботаймр подключается к ручнику. Это элемент безопасности. Если во время работы двигателя, например, ктото сядет в машину и попытается уехать, то опустив ручник турботаймер заглушит движок. Первый простой вариант требует лишь подключить питание без белого провода. Второй сложнее в том плане что во-первых нужно лезть к ECU и искать провод лямбда зонда и массы, а вовторых у нас стоит широкополосный лямбда зонд, а у него совсем другой вид сигнала, да ещё и не один вроде… поэтому этот вариант подключения отпал. Если есть мысли то выслушаю с удовольствием. Теперь подключаем сам турботаймер. Сначала в жгуте за комбинацией приборов найдём толстый красный провод. Это +12В замка зажигания. К нему подключаем зеленый провод турботаймера. Красный провод подключаем к блоку реле в ногах, там можно найти хорошее подключение под гайку (проверьте чтобы было постоянно +12). Провод массы можно подключить там же к любому хорошему контакту (обязательно проверьте чтобы была именно масса и не появлялось например +12 после включения зажигания). К концевику ручника идёт два провода. Один коричневый с белым. К нему подключаем серый провод турботаймера. Сам блок я разместил в районе блока реле и закрепил его на пластиковые хомуты, получилось хорошо. Блок индикатора я разместил посередине накладки торпедо в самой верхней части над кнопкой аварийной сигнализации. Аккуратно разобрал блок индикаторов, подпилил надфилем где надо, сточил место где выходит провод чтобы максимально его скрыть. просверлил отверстие в накладке и приклеил блок на двухсторонний скотч. Установка закончена. При простом варианте турботаймер не нуждается в настройке. Показывает и напряжение бортовой сети.

Турботаймер необходим для защиты двигателя с турбонаддувом от преждевременного износа и повреждений в результате тепловых ударов. После выключения зажигания турботаймер поддерживает работу двигателя на холостых оборотах, пока температура турбины не снизится до безопасного уровня. Турботаймер устанавливают на автомобили с турбированным двигателем.

При высокой нагрузке двигателя ротор турбокомпрессора (вал с крыльчатками компрессора и турбины) – развивает под сотню тысяч оборотов в минуту. Если мотор внезапно остановить, ротор вращается по инерции. Но маслонасос уже не работает, и остатки масла выгорают в раскаленных подшипниках скольжения. Те ускоренно изнашиваются, увеличиваются зазоры – масло подсасывается в цилиндры, мотор дымит, поршни и кольца зарастают нагаром, отказывают датчики системы управления. Неприятностей можно избежать, если позволить двигателю перед остановкой поработать на минимальных оборотах холостого хода хотя бы минуту. За это время ротор успеет сбавить обороты до минимума, остынут подшипники – и мотор остановится безболезненно.

Источник

Подключение турботаймера

Степень сложности подключения своими руками зависит от конкретной модели турботаймера, а также устройства электрооборудования вашего авто. Главная загвоздка в том, чтобы обмануть блок комфорта, если таковой имеется в конструкции вашего автомобиля. Он не позволит поставить машину на охрану с работающим двигателем.

Турботаймер на дизель имеет следующие стандартные пины подключения:

• постоянный «+» от АКБ;
• пин, отвечающий за питания определенных устройств, когда зажигание не включено. На выводе «+» появляется при повороте ключа зажигания в режим АСС;
• пин, на котором «+» появляется при повороте ключа в положение ON;
• пин подключения к ручному тормозу;
• минусовой вывод, именуемый «массой».



Чтобы установить турботаймер своими руками, вам необходима схема контактной группы. При желании вы можете воспользоваться мультиметром в режиме измерения постоянного тока. Так вы сможете определить провод, на котором «+» при любых используется для жизнеобеспечения работы мотора (обычно с наибольшим сечением и красного цвета) либо появляется только после поворота ключа в положение АСС. На выводах ручника питание подается только при поднятом рычаге стояночного тормоза. «Массу» можно подключить к любому болту, примыкающему к кузову автомобиля.

Для подсоединения проводов штатную проводку не нужно разрезать. Идеальный вариант – вытащить необходимые вам провода из колодок, внедрить туда провода от турботаймера, а затем заново обжать их в клемме и установить обратно в колодку. Часто, ввиду не слишком удобного доступа, выполнить такие манипуляции при установке турботаймера на дизель крайне сложно. Поэтому применяется немного «варварский способ – оголяется небольшой участок изоляция, на который наматывается провод от турботаймера. Скрутка дополнительно пропаивается и тщательно изолируется.

Полное подключение

Иногда можно встретить установку турботаймера на дизель, при которой провод «массы» и пин подключения к ручнику скручиваются и замыкаются на «массу». Предназначение информации о включении стояночного тормоза необходимо для вашей же безопасности:

• при правильной установке турботаймера устройство будет поддерживать работу мотора на холостых только при активированном ручнике. Снятие со стояночного тормоза приведет к остановке ДВС. Функция по большей мере позиционируется как противоугонная, но опытный угонщик может оставить стояночный тормоз едва включенным, что не помешает движению. В автомобилях с АКПП лучше устанавливать турботаймер в паре с селектором АКПП. Турботаймер должен работать только в положении P, что действительно повысит степень защиты;
• на авто с МКПП при работе двигателя на нейтральной передаче создается эффект гидротрансмиссии. Вращение шестеренок через масло передает пусть и небольшое, но усилие на приводные валы (попробуйте вывесить одно из колес ведущей оси и завести мотор; вы увидите, что оно будет вращаться). Поэтому работа двигателя без стояночного тормоза и водителя в салоне является потенциально небезопасной ситуацией;
• не все турботаймеры оборудованы функцией принудительного отключения. Если вы двигались до остановки в спокойном режиме, то нет никакой необходимости продолжать работу мотора после остановки. Вытащив ключ, а затем подняв, опустив и вновь подняв рычаг стояночного тормоза, вы можете своими руками отключать при желании турботаймер.

Установленный стандартным образом турботаймер на дизель будет выполнять прямую функцию, а также показывать напряжение бортовой сети. Подключение выводов для дополнительных показаний (к примеру, скорости авто, оборотов ДВС, индикации переключения скоростей и т.д.) описаны в инструкции к устройству. Там же вы найдете руководство по установке задержки времени работы мотора.

Источник

Разбираемся с клеммами замка зажигания

Казалось бы, если можно реализовать опцию автоматического таймера, тогда зачем вообще говорить о «полуавтоматах»? В действительности полуавтоматический таймер легко будет подключить на любом авто, а вот об «автомате» такого сказать нельзя. Посмотрите на схемы, приведённые ниже:

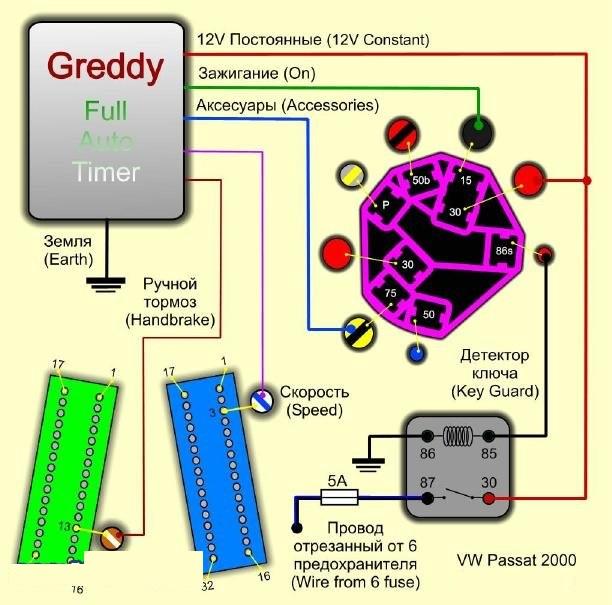

Подключение турботаймера в разных автомобилях

Здесь показано, как нужно подключать именно автоматический таймер. Допустим, наличие двух цепей зажигания (IGN и IGN2) в схеме авто не предусмотрено. Тогда без установки диода обойтись нельзя. Сам диод, показанный на схеме «А», должен пропускать значительную силу тока, в то время как падение напряжение на нём желательно свести к минимуму. На практике подобрать такую деталь оказывается непросто.

Клеммы замка зажигания принято обозначать так:

• 30 – контакт, на который напряжение подаётся всё время;
• 2 – клемма, соединяемая с контактом «30», когда ключ находится в положении ACC либо IGN. Через клемму «2» ток идёт в цепь питания аксессуаров;
• 50 – контакт стартёра, получающий потенциал «+12 Вольт», когда ключ доводят до метки START;
• 15 – клемма основной цепи зажигания. Она замыкается с 30-м контактом при повороте ключа к следующим меткам: IGN, START;
• 15/2 – клемма второй цепи зажигания. Плюсовой потенциал на ней находится, когда ключ повёрнут к метке IGN, но не START.

Здесь всё должно быть понятно.

Виды таймеров.

Турботаймеры выпускаются в двух основных исполнениях:

• индивидуальные устройства;
• аппартно-программные блоки в системах автомобильной охранной сигнализации.

Преимуществами первых являются простота реализации и скрытость установки. Кроме того, большинство из них допускают монтаж собственными силами автовладельца (требуется минимум сложных коммутаций в электропроводке). Немаловажна и доступная цена устройств – средний ценник находится в пределах 700-1500 рублей (без установки).

Основное достоинство автосигнализации с турботаймером — полная интеграция решений, позволяющая обеспечить безопасность турбины, гарантируя при этом комплексную защиту автомобиля от действий злоумышленников.

Естественно, сложность оборудования возрастает, как и требования к квалификации персонала при установке. В бОльшую сторону отличается стоимость – например, по сведениям, приведенным на сайте специализированной компании Сигналочка.ru, полнофункциональная сигнализация обойдется автовладельцу в сумму от 3.5 до 42 тыс.руб. (средняя цена качественных продуктов известных производителей лежит в диапазоне 8-11 тыс.руб.).

При выборе девайса покупателю не лишне обратить внимание на функциональность:

• В простейших вариантах реализована функция задержки выключения зажигания и связь с системой сигнализации. Нередко пользователю не предоставляется возможность настройки интервалов – пауза жестко установлена в прошивке устройства.
• Боле совершенные решения позволяют контролировать состояние ключа зажигания в замке, положение рычага стояночного тормоза (или включение парковочного режима в автоматических трансмиссиях) , открытие/закрытие дверей, крышки багажника (по состоянию концевых выключателей). В большинстве предоставляется возможность регулировки интервалов таймера в пределах, установленных производителем, несколько вариантов управления – с брелока, выключением зажигания и/или положением рычага стояночного тормоза.
• Турботаймеры в автосигнализации облают максимально широкой функциональностью. Нередко реализуются дополнительные режимы – например, прогрев двигателя без водителя в салоне в холодный сезон или поддержка шины CAN.

Производители.

При покупке, поскольку речь идет о безопасности авто, внимания требует репутация производителя. Среди наиболее известных, получивших лучшие рекомендации компаний и торговых марок:

• StarLine (Старлайн);
• Pandora (Пандора);
• Sher-Khan (Шерхан);
• Magicar;
• Шериф.

Кроме фирменных гарантий, качественной сборки, проработанных схем, покупатель в этом случае получает:

• Основной блок(-и) устройства;
• Дисплей для настройки параметров и индикации;
• Шлейфы, контактные колодки, комплект крепежа;
• Техническую документацию.

Установка и настройка.

Поручить монтаж и настройку турботаймера (особенно блоков сигнализации с встроенными функциями устройства) следует квалифицированному персоналу сервисных центров или специализированных компаний.

Установка простых устройств требует выполнить следующие действия:

• Частичная разборка облицовки салона (как правило, требуется разборка торпедо, поскольку скрытая установка большинства девайсов производится в пространстве под ним);
• Закрепить блок устройства;
• Произвести монтаж электрических соединений согласно прилагаемым схемам (нередко достаточно подсоединить шлейфы к разъемам, продвинутые устройства могут потребовать более сложных коммутационных работ);
• Для фиксации шлейфов желательно использовать хомуты, защиту соединений осуществлять термоусадочными рубками.
• Произвести проверку работоспособности и функциональности устройства.
• Выполнить обратную сборку.

Настройка заключатся в выполнении описанной в документации последовательности действий для задания временных интервалов – программируется время работы двигателя на холостом ходу после отключения зажигания и извлечения ключа (или закрывания дверей и постановки авто по охрану).

Более совершенные модели позволяют производить настройку с брелока, используя дисплей и кнопки управления. Некоторые варианты предполагают манипуляции дверьми, ключом в замке зажигания, стояночным тормозом.

Видеоинструкция по установке.

S05E12 Как установить турботаймер [BMIRussian]

На сколько ставить турботаймер на бензиновом двигателе

Время остывания турбины зависит от ее температуры, т.е. от стиля движения, предшествующего остановке. следовательно неизменный период работы турботаймера может оказываться либо избыточным, либо недостаточным для охлаждения турбины.

Меня интересует статистика, кто какое выставлял время работы туротаймера на сигнализации (например сигнализация Шерхан позволяет установить 1, 2, 4 или 8 минут.).

Меня интересует статистика, кто какое выставлял время работы туротаймера на сигнализации (например сигнализация Шерхан позволяет установить 1, 2, 4 или 8 минут.).

Моя сигналка позволяет выставлять 1, 3, 10, 30 минут и вроде даже несколько часов, только не могу понять зачем. На auto.ru кто-то говорил, что к 3 минутам работы на холостых оборотах подшипники турбины охлаждаются максимально. На сервисе мне установили ТТ на 1 минуту, потом я переставил на 3 и какое-то время ездил так. Сейчас заметил, что обычно минимум 1-2 минуты у меня занимает проезд по двору, поиск места, маневрирование и парковка. Плюс 1/2 минуты неспешно отстегнуть ремень, снять с зарядки телефон, выгрузить вещи и т.п. В итоге помимо задержки ТТ двигатель более 2 минут молотит на холостых, в таком случае решил вернуть задержку как была, т.е. на 1 минуту.

Что касается руководства по эксплуатации, у меня рекомендованное время работы на холостых вообще не указано, просто написано, что не глушить пока двигатель не остынет достаточно. Но судя по стрелке термометра, которая вообще не двигается в городском режиме, можно хоть сразу глушить.

Также слышал мнение, что для турбин низкого давления ждать больше 30 секунд вообще не нужно. Более того, им противопоказано больше 5 минут молотить на низких оборотах, т.к. низкое давление одновременно в компрессоре и турбине приводит к подсасыванию масла. В этом процессе, конечно, особо криминального ничего нет, но расход масла обычно ощущается.

Источник

Турботаймер на дизель — для чего он нужен и как его установить своими руками (видео + 105 фото)

Многие должны были заметить, что в последнее время на дорогах все больше стало появляться автомобилей, которые работают на дизельном топливе.

Причина тому проста – более оптимальное использование топлива, ведь его расход, чаще всего, у дизельного двигателя заметно меньше, чем у бензинового.

Но практика показывает, что дизельные двигатели обычно уступают в мощности своим бензиновым аналогам. Именно поэтому начал набирать популярность турботаймер на дизель – довольно простое устройство, которое помогает продолжать двигателю работать даже на холостых оборотах.

Но нужен ли он вообще? С этим мы попытаемся разобраться в нашей статье.

Когда устанавливают турботаймер

Когда устанавливают турботаймер

Из того, что водитель реально видит, в салоне находится всего лишь небольшая часть устройства, которую можно увидеть на фото турботаймера на дизель.

ТАЙМЕР ЗАДЕРЖКИ Без Микросхем и Транзисторов НУ ОЧЕНЬ ПРОСТО!

Начнем с того, что турботаймер можно устанавливать не только на дизельный двигатель, но и на бензиновый. Единственным условием является наличие турбонаддува, без которого это устройство просто не будет работать.

Во время движения на высоких оборотах турбонагнетатель начинает нагреваться, причем довольно сильно, что вполне нормально.

Проблема заключается в другом – в том, что после относительно быстрой остановки, если заглушить двигатель, турбина тоже будет остывать, весьма быстро, к слову.

Практика показывает, что ничего хорошего в этом процессе нет. Почему? Все довольно просто – в пробках и подобных ситуациях нередко водители глушат двигатель, ведь давать ему прожигать топливо в часовой пробке не очень разумно.

Но ведь точно не можете знать, когда пробка начнет свое движение, хоть и минимальное, а потому в любой момент может понадобится включить двигатель и начать движение.

Если ехать на высоких оборотах, нагреть все узлы турбины, после этого довольно быстро остановиться, а потом через минуту-другую, например, опять начать движение – произойдет огромная нагрузка на турбины.

Решить эту проблему может установка турботаймера на дизель, который в этом случае нужен только для того, чтоб турбины не остывали при коротких остановках двигателя.

Проблемы с трубонаддувом

Проблемы с трубонаддувом

Мы сказали, что быстрое охлаждение с последующим запуском для двигателя не всегда хороший вариант, тем более для турбин, но почему же это так опасно?

Начнем с того, что во время таких телодвижений нередко возникает тепловой удар, который происходит на фоне резкого изменения температур в разные стороны.

Самое опасное то, что это сказывается не только на турбине, но и на двигателе, из-за чего многие современные модели уже оборудованы системами, которые призваны бороться с такой проблемой.

Но наибольшая нагрузка все же припадает на турбины, которые через время могут просто выйти из строя.

В таком ключе цена на турботаймер для дизеля выглядит больше символической, чем серьезной затратой. В среднем вы можете купить новый турботаймер за несколько тысяч рублей – от 2 до 5.

В очень редких случаях встречаются модели, которые могут вам обойтись примерно в 10-15 тысяч, но рассматривать их обычно нет смысла.

Самые простые турботаймеры могут спасти вас от проблем с выпускным коллектором, лопастями и подшипниками, которые первыми страдают при тепловом ударе.

Не стоит забывать, что кроме всего прочего, подобные изменения температур обычно еще и приводят к закоксовыванию трубок, по которым проходит масло.

Опытные водители знают, что хорошего в этом ничего нет, особенно если обнаружить проблему, когда турбины уже начали испытывать сильную недостачу масла.

Поломку это вызвать не должно, а вот на долговечности сказывается всегда, причем не в лучшую сторону.

Когда стоит ставить турботаймер

Когда стоит ставить турботаймер

Поскольку стоимость труботаймера на дизель обычно находиться в пределах 5 тыс. рублей, то логично, что многим водителям стоит присмотреться к этому прибору.

Но когда же его именно стоит ставить на свой автомобиль? Прежде всего мы бы вам рекомендовали устанавливать турботаймер, если вам часто приходиться ездить по плохим дорогам или вообще бездорожью, ведь обычно это происходит именно на довольно больших оборотах, хоть и не большой скорости.

Более того, даже водители, которые часто ездят на шоссе могут воспользоваться таким устройством. Чтобы понять, нужен ли турботаймер на дизель, вам достаточно просто в течении нескольких дней обращать внимание на обороты, с которыми вам часто приходиться ездить.

В условиях трассы также довольно непростая ситуация, ведь там нередко приходиться обгонять других участников дорожного движения.

Еще это касается водителей, которые на светофоре любят довольно быстро стартовать, что на низких оборотах просто невозможно – им тоже турботаймер явно лишним не будет.

При желании есть такой вариант, как сигнализация с турботаймером для дизеля, которая обойдется вам довольно дорого, но только из-за того, что это комплект, а хорошая сигнализация дешево не стоит, ведь не просто так на самых дешевых автомобилях ее нету.

Турботаймер на дизель своими руками

Установить турботаймер на дизель можно и своими руками — это несложно

Нельзя исключить вероятность возникновения такой ситуации, в которой установка турботаймера одним из способов, описанных ранее, будет невозможна. В таком случае в качестве альтернативы стоит рассмотреть самостоятельный монтаж устройства. Установить турботаймер на дизель своими руками не так уж и сложно. Рассмотрим принципиальную схему устройства прибора.

Распространенным в обиходе у автолюбителей из серии «сделаю сам» является так называемый «успокоитель», сконструированный на основе механического реле времени, которое можно снять с любого подручного прибора. Чаще всего изымают из стиральной машины как наиболее проверенное и легкодоступное, либо используют от микроволновой печи, которое можно приобрести в магазинах типа «Тысяча мелочей». На этом реле устанавливается такая задержка времени, какая требуется для конкретного автомобиля и его владельца, как правило, не меньше минуты.

Через контакты реле с выставленной задержкой получает питание еще одно реле, поставленное параллельно замку зажигания. Оно необходимо для продолжения работы двигателя. Если выключить зажигание, то напряжение пойдет по другому пути, и «сердце» автомобиля продолжит биться до тех пор, пока таймер не отсчитает запрограммированное время. Эта схема не позволяет запустить движок без ключа в обход зажигания. В том случае, если турботаймер выйдет из строя, замок будет работать в стандартном режиме, заложенном заводом-изготовителем.

Многие автопроизводители негативно относятся к установке турботаймеров — эти устройства не являются оригинальными запчастями

Для того чтобы турботаймер заработал автоматически при выключении зажигания, необходимо собрать весьма замысловатую цепочку. Обычные кремниевые диоды имеют прямое падение напряжения около 0,6–0,7 вольт, поэтому нам потребуются диоды Шоттки, использование которых позволяет снизить это значение до 0,2–0,4 вольт. Такое небольшое падение напряжения свойственно только диодам Шоттки с наибольшим обратным напряжением порядка десятков вольт. Также понадобится аккумулятор емкостью 150 мА*ч и реле. Когда машина работает и турботаймер включен, аккумулятор заряжается через резисторы, а после того, как ключ поворачивается в положение «0», разряжается на реле. Порог разряда устанавливается переменным сопротивлением, которое обеспечивает необходимое время задержки включенного зажигания.

Надеемся, мы смогли помочь вам ответить на вопрос — нужен ли турботаймер на дизель, и наши советы окажутся действенными.

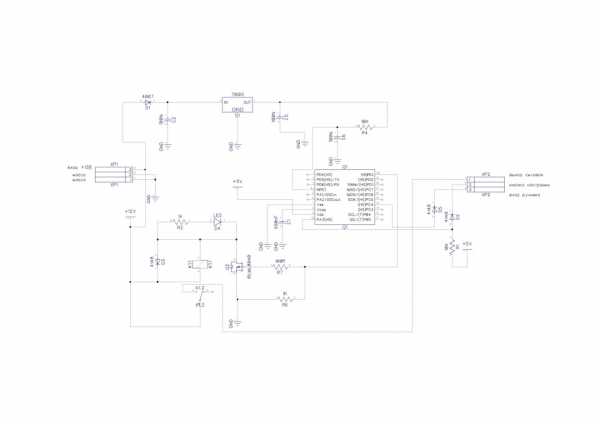

Турботаймер на микроконтроллере

Весьма удивительно было заметить в 2021 году, что интерес к турботаймерам не пропал. Если первая часть, то есть то что было выше писалась еще на заре интернета, и примерно с такими же знаниями в электронике, то все что ниже уже вполне актуально и весьма высокотехнологично. Ведь освоение микроконтроллеров может значительно расширить возможности, сэкономить на размерах и массе, а также на энергопотреблении. Итак, турботаймер на микроконтроллере. Самый простой микроконтроллер в состоянии справиться с этой задачей, да еще и обеспечивать индикацию оставшегося времени. Взгляните вначале на принципиальную схему непосредственно таймера.

Пару LM7805 одна из которых обеспечивает питание, вторая логическую единицу, то есть входной сигнал. У турботаймера вход на 3 ножку и 3 выхода с 5, 6, 7 ножки. 5 ножка это управляющий сигнал, если надо, то можно использовать ключ-транзистор и силовое реле, и 6 и 7 ножки это ножки для индикации оставшегося времени. Можно просто заменить светодиодами, если нет индикатора или не ставить вовсе. Само собой важно будет залить микроконтроллер, то есть запрограммировать его небольшим и несложным СКЕТЧЕМ. О программировании я уже долго распылялся на этом сайте, поэтому заливаем и все! Теперь про принципиальную схему подключения сего турбодевайса к проводке в машине. Опять смотрим схему.

Здесь принципиально важно было сделать своеобразное самоподхватывание таймера, как это бывает с реле. Ведь напряжение питания от замка зажигания З.З. приходит и на питание и на управляющий вход. А вот после отключения замка зажигания, питание берется уже через силовое реле, а на входе сигнал логической 1 пропадает, что и является критерием начала отсчета, который в итоге отключит напряжение питания силового реле и в итоге обесточит себя сам. В этом есть некий плюс, так как таймер не будет потреблять ничего в режиме покоя! Итак, небольшое видео по работе таймера.

Пару слов о недостатках. Так как таймер был «выношен» и «рожден» в домашних условиях, и на машину не ставился, то сразу можно сказать, что из видимого и описанного тут не предусмотрено отключение таймера. То есть если хотите ездить без таймера, то необходимо будет установить дополнительный выключатель, а так таймер всегда будет срабатывать. Из плюсов это то, что таймер в конце цикла своего отключении и отсчета, проверяет нет ли сейчас логической единицы на входе. Если она есть, то силовое реле не выключатся. Эта функция может быть полезна, если водитель остановился меньше чем на 2 минуты, но выключил зажигание, а потом решил продолжить движение. Достаточно будет вновь включить зажигание и поехать, таймер не отключит реле по итогу отсчета.

Сигнализация со встроенным турботаймером и её выбор

Функцию таймера, поддерживающего работу двигателя, может выполнять автомобильная сигнализация. Поэтому сейчас, в 2021 году, мало кто приобретает турботаймер, изготовленный в виде отдельного устройства. Допустим, в инструкции, прилагаемой к оборудованию, приводится следующая схема:

Распайка основного разъёма автомобильной сигнализации

Как видим, внутри основного модуля присутствует диод. Значит, его включают в разрыв провода цепи зажигания. Речь идёт о варианте схемы, обозначенной буквой «А» в главе «1».

В руководстве к оборудованию другой модели всё выглядит иначе. Здесь показана распайка разъёма, оснащаемого 6-ю клеммами:

Силовой 6-контактный разъём сигнализации

Провод в зелёной изоляции пропускает ток, идущий в обход клемм замка. Одновременно он является «контрольным входом». Указанный на схеме провод подключен Т-образно, а точки разрыва, если не учитывать наличие «блокировки», здесь полностью отсутствуют. Ни одна из схем, приведённых в первой главе, с такой сигнализацией не реализуется. Хорошо, если в данном случае предлагают использовать «полуавтомат», а иначе придётся довольствоваться вариантом, рассмотренным в «главе 3».

Рекомендуемый вариант для авто с одной цепью зажигания

Были рассмотрены две схемы, а сейчас появится ещё одна. На ней показано, как подключают полуавтоматический таймер:

Подключение полуавтоматического таймера

Реле, показанное на схеме, изготовитель может разместить вместе с электроникой турботаймера в одном корпусе. Тогда схема подключения будет выглядеть проще (рис. справа). Переключатель, коммутирующий «нулевой потенциал» – это микрокнопка «ручника» либо отдельная клавиша в салоне. Её наличие является обязательным.

Рассмотрим алгоритм работы полуавтоматических таймеров:

• Как только ключ переводят в положение IGN, срабатывает реле, а на консоли загорается соответствующий индикатор;
• Чтобы разомкнуть контакты реле, нужно активировать обратный отсчёт. Это действие производят, замыкая контакты микрокнопки.

Представим себе нестандартную ситуацию: ручной тормоз задействован, водитель поворачивает ключ в положение IGN а затем выключает зажигание снова. Тогда по истечении времени, заранее установленного в настройках, контакты реле должны разомкнуться. В общем, в ходе эксплуатации «полуавтомата» не появится каких-либо ситуаций, приводящих к неожиданным последствиям. Но внимательность сохранять рекомендуется.

Простой турботаймер своими руками — Сообщество «Сделай Сам» на DRIVE2

Делать было нечего, да и товарищ просил все помочь ему с изготовлением простейшего турботаймера на ВАЗ с турбиной. Понятное дело что можно это все дело купить, но товарищ хотел такой вариант которого не видно, чтобы ничего на торпеде не висело). Да и себе нужно было сделать уже давно, и я придерживаюсь точно такой же философии — ничего лишнего на торпеде). Раз мысли сошлись- значит надо сделать.

Сделать было решено на процессоре STM8S003F3P6

. Почему не на ATTINY13 спросите? Все просто, потому что STM8S стоит дешевле это раз, больше памяти это два, больше выходов\входов это три, и закупил их очень много поэтому — это четыре)))

Реле используется HLS-T78-DC12

. Максимальный коммутируемый ток — 10 Амепр, чего достаточно для работы цепи зажигания IGN1 (15\1).

Алгоритм работы

очень прост и завязан на ручник. Приехали, подняли ручник, активировался таймер через 3 секунды и включилось реле турботаймера. Для задания времени работы есть отдельный вход к которому можно подключить кнопку без фиксации которая замыкается на массу. А можно и ничего не подключать, а один раз выставить сколько мы хотим чтобы работал мотор и всё. Итак, подняли ручник, таймер активировался, и вытащили ключ из замка зажигания. Всё, по истечении установленного промежутка времени зажигание отключится а с ним и полностью обесточиться устройство — турботаймер. Если допустим при работе мотора на турботаймере снять машину с ручного тормоза— то мотор сразу же заглохнет.

Промежутки времени задаваемые при настройке — 30 сек, 1 мин, 1,5мин, 2 мин, 3 мин.

Вот собственно и всё описание. К статье прикрепляю файлы для повторения. Не забываем указывать авторство и делиться с людьми тоже)

PS\ Да это все можно купить в Китае, но если кто то любит своими руками что то собрать, то почему бы и нет… Да и ценник на список радиодеталей к этому проекту раз в 10 ниже стоимости китайского) Как говориться — каждому своё!

Ссылка на файлы ->>>>>> drive.google.com/open?id=…M3wvjR9GuIpE3T1mDW2fD5K9-

Ну а первые 3 фотки как говорится — from concept…to completion!

Вот так выглядит в живую

Схема устройства

Полный размер

Самостоятельный монтаж турботаймера

Если финансовое положение не позволяет, или у водителя есть достаточное количество свободного времени, он может попробовать провести весь процесс самостоятельно. Установить устройство своими руками на самом деле достаточно просто.

Наиболее распространенным вариантом, является устройство, созданное при помощи специального механического реле времени, которое можно очень просто достать с множества подручных механизмов (из стиральной машинки или микроволновой печи, к примеру). Данный реле, позволяет без каких — либо проблем провести легкую установку необходимой задержки времени, которая требуется каждому индивидуальному случаю (конкретно под модель автомобиля). Как правило, стандартно выставляется время, которое составляет не менее 60 секунд.

Через специально предназначенные контакты реле с ранее выставленной задержкой получает заряд следующее реле, которое предварительно ставиться параллельно замку. Его основное предназначение — успешное продолжение работы двигателя. При успешной активации зажигания, напряжение перейдет по другому пути. Благодаря этой схеме, каждый водитель сможет запустить двигатель без ключа. В некоторых случаях таймеры выходили из строя, а работа замка происходит в обычном режиме, который заранее запрограммированный заводом — производителем.

S05E12 Как установить турботаймер [BMIRussian]

S05E12 Как установить турботаймер [BMIRussian]

Excellent +Volkswagen B7+слэйв+дистанционный запуск+турботаймер

Источник

Основное назначение турботаймера

Основными задачами турботаймера является экономия времени автовладельца и увеличение срока службы силовой установки. Причин, почему автовладелец сразу заглушил двигатель по окончанию поездки, множество:

• отсутствие времени ждать пока турбина остынет;
• забывчивость, особенно если до этого эксплуатировались автомобили с атмосферным мотором;
• незнание тонкостей эксплуатации турбодвигателя;
• другие субъективные факторы.

После установки турботаймера, автовладельцу больше не придется сидеть и ждать остывания турбины. Все происходит в автоматическом режиме. Устройство на протяжении нескольких минут не дает выключится мотору, несмотря на то, что автовладелец покинул салон. При этом автомобиль может находится под сигнализацией. Более того, турботаймер часто сам является частью охранных систем.

Структурная схема турбированного двигателя Турботаймер Турботаймер на системах StarLine Сигнализация StarLine A91 ОБЗОР И ОСНОВНЫЕ ФУНКЦИИ СТАРЛАЙН АВТОЗАПУСК

Как работает турботаймер

Как правильно установить видеорегистратор, выбор места и подключение к прикуривателю

Основными задачами турботаймера является экономия времени автовладельца и увеличение срока службы силовой установки.

Причин, почему автовладелец сразу заглушил двигатель по окончанию поездки, множество:

• отсутствие времени ждать пока турбина остынет;
• забывчивость, особенно если до этого эксплуатировались автомобили с атмосферным мотором;
• незнание тонкостей эксплуатации турбодвигателя;
• другие субъективные факторы.

Наиболее целесообразна установка турботаймера в таких случаях: Менее актуальной выглядит установка турботаймера в таких случаях: Перед началом монтажа, необходимо определиться с производителем турботаймера.

Наиболее хорошо себя на рынке показали: Немаловажной является комплектация. Например, приобретая сигнализацию с турботаймером Starline или Magicar автовладелец может рассчитывать получить:

Например, приобретая сигнализацию с турботаймером Starline или Magicar автовладелец может рассчитывать получить:

• блок управления;
• дисплей, отображающий время до отключения двигателя и помогающий произвести настройка турботаймера;

Настройка функций турботаймера Starline реализована в выборе двух параметров:

• время работы двигателя на холостом ходу;
• зависимость от температуры турбомеханизма.

Magicar имеет алгоритм работы аналогичный с старлайном. Главным отличием является возможность установки 5 минут работы двигателя после поездки.

Некоторые модели Agicar имеют несколько предустановленных режимов, для упрощения настройки пользователем. По завершению настройки необходимо выбрать нужный вариант включения устройство.

Турботаймер Apexi позволяет произвести активизацию следующими способами:

• после включения ручника и выключении зажигания;
• при помощи брелка, после постановки машины под охрану;
• при фиксации авто стояночным тормозом.

Реализация того, как отключить турботаймер у каждой модели, выполнена по разному. Обычно достаточно произвести действия, обратные активации. При невостребованности турботаймера следует деактивировать иконку на брелке.

Причины, почему не работает турботаймер:

• некорректное подключение к цепи запуска двигателя;
• неверные настройки;
• не задействован ручник;
• селектор не находится в режиме паркинга;
• на брелке турборежим неактивен.

Начинать диагностику проблемы следует с проверки настроек.

Необходимо проверить надежность крепления шлейфов и отсутствие обрывов проводников, идущих к таймеру.

От правильно установленного турботаймера зависит надежность работы системы и безопасность автомобиля, поэтому рекомендуется придерживаться нижеприведенной инструкции:

1. разобрать нижнюю часть торпеды;
2. подключить турботаймер, согласно изображению ниже;

Уход от атмосферных моторов привнес свои особенности в эксплуатацию железных коней. Установленный таймер позволит заботиться об автомобиле, не теряя время на охлаждение турбины, а совмещенность с охранной системой обезопасит машину от угона.

Правильно эксплуатируем автомобиль с турбированным двигателем

Технология турбированных двигателей, появившихся ещё в середине прошлого века, сегодня получила наибольшую популярность на рынке. Такие турбированные мощные и одновременно экономичные моторы позволяют существенно улучшить эксплуатационные характеристики автомобилей различных классов. Впрочем, существуют определенные особенности эксплуатации таких двигателей, которые следует учитывать при использовании автомобилей. Можно ли глушить такой турбомотор сразу после завершения поездки или следует дать ему поработать на холостых оборотах несколько минут. Разберёмся в тонкостях эксплуатации таких силовых агрегатов.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

1. автоматически после включения стояночного тормоза и выключения зажигания;
2. с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
3. после включения стояночного тормоза.

Например, на сигнализациях старого поколения, вроде Старлайн а94, нет возможности самостоятельно запрограммировать длительность турботаймера, поэтому удобнее будет извлечь ключ из замка зажигания и активировать режим охраны.

Рекомендации специалистов

Опытные мотористы, которые занимаются ремонтом и обслуживанием турбированных двигателей, рекомендуют всё же не глушить сразу двигатель после завершения поездки. Следует дать поработать мотору несколько минут на холостых оборотах, что позволит прийти в норму температуре турбины, и лишь после этого можно глушить силовой агрегат. Так мы сможем предупредить преждевременный износ нагнетателя, будут решены проблемы с его смазкой и охлаждением.

Следует правильно использовать турбированные двигатели не только в жаркое время года, но и зимой, когда за счёт резкого охлаждения нагнетателя его раскалённые элементы могут начать деформироваться, что приводит к быстрым поломкам турбины с необходимостью ее последующей замены. Только бережно относясь к своему двигателю автомобиля, можно будет продлить его срок службы, а автовладелец будет избавлен от серьезных поломок силового агрегата.

Как выгодно обменять авто с пробегом

Чтобы гарантировать законность услуги обмена авто с пробегом и ее объективную стоимость, процесс купли-продажи стоит проводить в проверенном автоцентре. Здесь клиенту предложат:

1. Диагностику старой модели, на основании которой будет определена ее стоимость;
2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Австрийские шторы: примеры красивого оформления

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.
