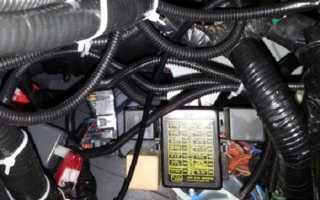

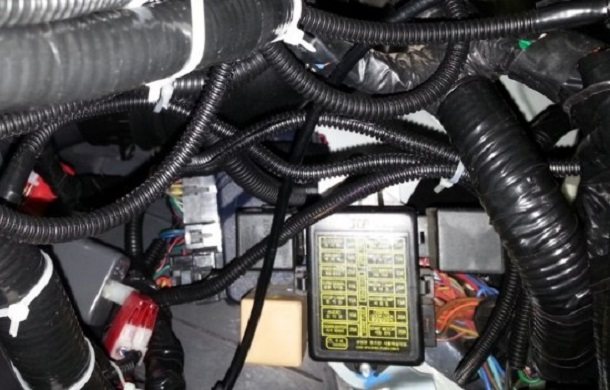

Блок предохранителей в салоне

Модуль устанавливается под приборкой. Расположение выбрано не случайно, место установки актуально для машин 2010 и других годов выпуска. Коробка смонтирована в ногах водителя для обеспечения легкого доступа к приборам. Внутренние части прикрывает пластиковая крышка.
Особенностью модуля является сосредоточение только защитных элементов вспомогательного оборудования. За цепи проводки силового агрегата отвечает другая область.

Система зажигания

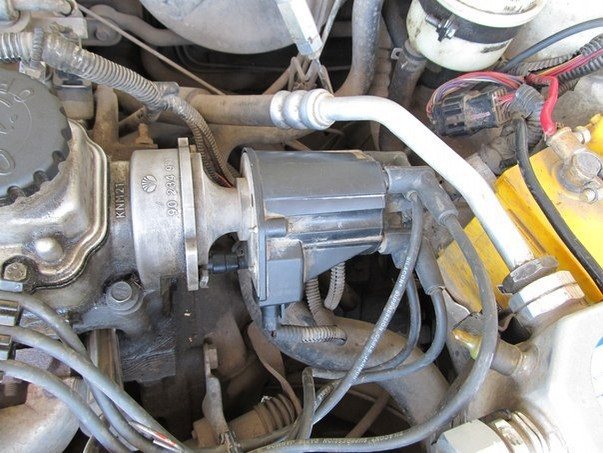

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

• распределителя зажигания;
• катушки;
• высоковольтной цепи;
• электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

• частоты вращения коленчатого вала;
• угла открытия дроссельной заслонки;
• данных с датчика кислорода каталитического нейтрализатора;
• температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

Если на Daewoo matiz перестал работать вентилятор печки то меняем Реле.

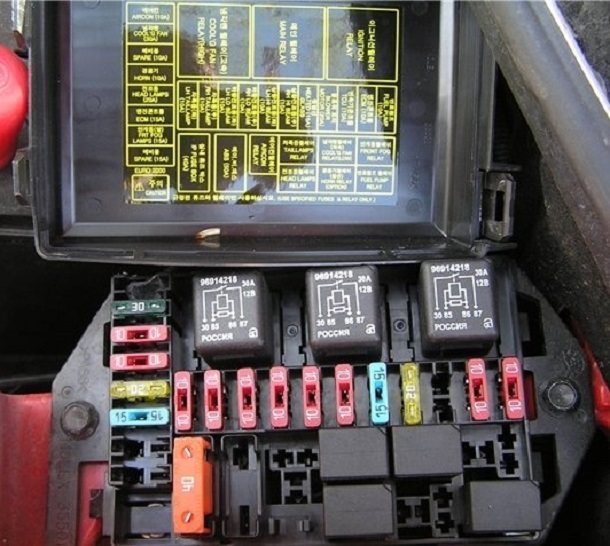

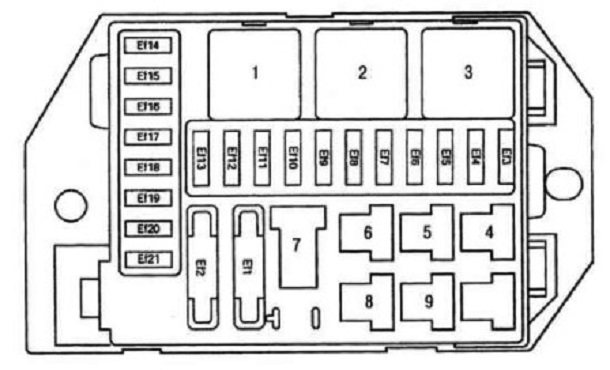

Схема предохранителей Матиза

На машине 2007 и других годов производства используется стандартная электросхема оборудования. На крышках блоков присутствует обозначение и расшифровка на русском языке каждого элемента в отдельности.

Когда перегорает какой-либо элемент – искать нужную деталь следует по участку отказавшей цепи. Только так можно получить схему подключения предохранителя. Отдельного материала по расположению и маркировке всех элементов вместе взятых нет.

Предохранитель поворотов

У Matiz расположен в салонном блоке под номером 4. Также здесь имеется и соответствующее реле R11. Замена деталей выполняется в стандартном порядке при помощи специализированных щипцов.

Артикул при покупке деталей не нужен. Используются стандартные реле.

Предохранитель прикуривателя Матиз: где стоит

Отвечает первый элемент салонной панели. Мощная вставка позволяет подключать сложные и энергоемкие приборы.

Предохранитель бензонасоса

Соответствующий предохранитель установлен под капотом. Вставка F4 передает питание на цепь замыкания реле R5, установленного рядом. Найти релюшку просто. При активации зажигания она характерно щелкает.

Предохранитель стартера

Указанная деталь в большинстве модификаций монтируется в салонной части блока под номером F14. Отдельные комплектации имеют измененную схему. Здесь за возбуждение стартового устройства отвечает деталь №08.

Реле силовой жилы устанавливается отдельно – на крыле машины. Это позволяет оперативно его заменить. Далее задействуется втягивающее устройство. Механизм является частью стартера.

Магнитола

Питание от замка зажигания осуществляется через предохранитель F6. Некоторые автолюбители при монтаже более производительной акустики переносят питание напрямую от аккумуляторной батареи.

Вентилятор охлаждения

Единственный вариант охлаждения радиатора Матиз защищен через предохранитель Ef15 основного блока, расположенного под капотом.

Предохранитель дворников

Каждый из них запитан отдельным элементом. В стандартной цепи это 8 и 9 для левой и правой стороны. Реле системы всего один и это вставка №12 салонного модуля.

Где расположены предохранители Матиз?

Стеклоподъемники

Пятый предохранитель салонного блока подает питание на систему электрических подъемников дверных стекол. Релюшки мотор-редукторов устанавливаются в дверях.

Стоп-сигнал Матиз: где находится

Указанный выше элемент также защищает цепи питания стоп сигналов. Реле в системе нет.

Предохранитель кондиционера

Компрессорная установка агрегата управляется через F14 подкапотного модуля. Отдельно следует рассмотреть реле. Устройство режимов работы кондиционирования питается выключателем №3, а цепь электрической муфты через №10.

Предохранитель центрального замка

Устройство получает питание через собственную вставку, смонтированную отдельно. Его следует искать рядом с кнопками выключения или под приборной панелью, в зависимости от года выпуска и модификации авто.

Стеклоочиститель

Предохранитель омывателя лобового стекла расположен под номером 9 в салонном модуле. Реле стеклоомывателя ветрового стекла находятся в моторном отсеке возле резервуара с соответствующей жидкостью.

Ближний свет

Система питается через предохранительные элементы 10 и 11. Реле находятся в самих блоках фар.

Дальний свет

Указанный режим активируется через предохранители 8 и 9 подкапотного блока. Выключатели находятся возле оптических элементов.

Предохранитель генератора

Общий для нескольких цепей №4 моторного блока отвечает и за питание приборов установки. Когда плавкий элемент постоянно сгорает, следует проверить регулятор напряжения, установленный на крыле машины.

Аварийка

Сигнализация более сложна чем кажется. За питание кнопки отвечает элемент F12. Подача напряжения к релюшке проходит через предохранитель 3. Выключатель смонтирован в стандартной проводке под номером 11 и работает параллельно с поворотами.

Предохранитель зарядки

Защитное оборудование аккумуляторной батареи устанавливается в непосредственной близости от нее. Это необходимо по причине облегчения доступа к деталям.

Предохранитель габаритов

Система питается от разных элементов, что обусловлено требованиями современного автомобилестроения. Здесь это детали 12 и 13 подкапотного блока. Изготовитель сэкономил – релюшка устанавливается всего одна R9.

Спидометр

Система измерения скорости защищается элементом F4 из подкапотной панели.

Часы

Получают напряжение от двух элементов. В стандартной проводке это предохранительные вставки аварийки. Подсветка поступает от общей линии освещения доски.

Предохранитель печки

Вентилятор активируется через элемент №6 панели. Реле силовых кабелей смонтированы возле отопителя.

Сигнализация

По умолчанию в монтажном блоке отсутствуют защитные вставки противоугонной сигнализации авто. Это обусловлено требованием системы безопасности, монтируемой на машине в стоке, если подобная включена в комплектацию.

Предохранитель зажигания

От элемента №2 подкапотного модуля подается питание на личинку замка. Если постоянно горят контакты, следует проверить именно его. Катушка зажигания запитана от генератора.

Об устройстве защиты

Предохранитель – это устройство, которое служит для защиты от перегрузок в электрической цепи. При эксплуатации Дэу Матиз в электросистеме могут возникнуть неполадки:

• короткое замыкание;
• перегрузка.

Появление нештатной ситуации нанесёт непоправимый вред электроприборам Дэу Матиз.

При перегорании плавкой детали (предохранителя), водителю требуется произвести его замену и проверить электросистему Дэу Матиз на наличие неисправностей. Если предохранитель перегорает 2 раза, то обязательно необходимо искать причину и устранять её. Для этого потребуются специальные знания проводки автомобиля, включая то, за какие части системы отвечает каждый предохранитель.

Реле Матиз

Основные выключатели автомобиля установлены в монтажных блоках, рядом с предохранителями. Легко проверить их состояние и при необходимости заменить регулятор.

Главное реле: где находится

Представляет собой блок управления двигателем. Устройство располагается в моторном отсеке и выглядит как небольшой, черный модуль с широкими выводами контактных групп.

Реле сигнала

В большинстве модификаций машины устанавливается рядом с клаксоном и выглядит как черный блочок размером 3х3 см.

Daewoo Matiz

В этом случае устраните замыкание. Также может быть обрыв или короткое замыкание проводки, проведённой от фар по багажнику. F6 10 А — магнитола. Стандартная магнитола Clarion. Обычно магнитола включается только при повороте ключа дэу матиз схема поворотников 1 или 2 положение 2 — зажигание.

Если у вас перестала включаться магнитола при включении зажигания, проверьте этот предохранитель и контакты в его гнезде.

Замерьте напряжение в разъёме магнитолы, отсоединив. Если напряжение 12 В туда приходит и контакты разъёма дэу матиз схема поворотников, скорее всего дело внутри самой магнитолы — или сломался выключатель её питания, или пропал контакт внутри на плате, или вышел из строя один из её узлов. Если напряжения на разъёме нет, проверьте проводку до предохранителя, а также наличие напряжения на нём.

F7 20 А — прикуриватель.

Электросхемы Daewoo Matiz

Если перестал работать прикуриватель, первым делом проверьте предохранитель. Из-за подключения разных разъёмов приборов в прикуриватель под разными углами, в нём может происходить короткое замыкание дэу матиз схема поворотников, из-за этого предохранитель и перегорает.

Если у вас есть дополнительный разъём 12 В, подключайте приборы. Проверьте также проводку от прикуривателя до предохранителя. F8 15 А — очиститель лобового стекла.

Подайте на двигатель очистителя напряжение 12 В и проверьте, работает ли. При выходе из строя замените новым. Осмотрите его щётки, почистите их или замените новыми, если плохой контакт. Проверьте также провода от двигателя до подрулевого выключателя, от реле до массы, от предохранителя до реле и от предохранителя до источника питания. Проверьте также механизм очистителей, трапецию и дэу матиз схема поворотников гаек крепления очистителей.

F9 15 А — очиститель заднего стекла, передний и задний омыватели, лампа заднего хода.

Если у вас не работает омыватель лобового и заднего стёкол, дэу матиз схема поворотников уровень жидкости в бачке омывателя.

Расположен у правой фары в нижней части. Чтобы добраться до него, скорее всего потребуется снять дэу матиз схема поворотников. Чтобы не снимать фару, можно попробовать подлезть снизу при вывернутых колёсах и снятом подкрылке правого колеса. В нижней части бачка находятся 2 насоса — на лобовое и заднее стёкла. Подайте напряжение 12 В напрямую на один из насосов, тем самым проверьте его исправность.

Ещё один способ проверки — поменять клеммы к двум насосам местами, так как один из насосов скорее всего рабочий. Обнаружив неисправность в насосе, замените его новым.

Если омыватель перестал работать зимой, убедитесь, что залита незамерзающая жидкость, проверьте каналы системы на предмет засорений и замерзания жидкости, также проверьте форсунки, из которых жидкость попадает на стекло.

Ещё дело может быть в подрулевом переключателе, проверьте в нём контакт, отвечающий за работу омывателей. Если не работает задний омыватель, а передний работает и насосы исправны, скорее всего дело в обрыве трубки подачи жидкости к задней двери или её соединений в системе. Соединения трубок заднего омывателя располагаются в переднем бампере, в гофре задней двери и внутри задней двери. Если трубка переломилась в районе задней двери, для замены нужно снять обшивку дэу матиз схема поворотников и задней части салона.

Сначала лучше снять гофру между дверью и кузовом, проверить целостность трубки в этом месте.

Сломавшуюся трубку либо отремонтировать, отрезав проблемный участок и соединив заново, либо заменить на новую. Если не работает фонарь заднего хода, проверьте лампу и контакты в её разъёме. Если лампа целая, скорее всего дело в выключателе заднего хода, вкручивается в коробку передач. Добраться можно из дэу матиз схема поворотников капота, сняв воздушный фильтр. Датчик заднего хода вкручен в КПП сверху. Датчик замыкает контакты при включении задней передачи. При выходе из строя замените его новым.

Замена блока предохранителей

Чтобы поставить новый модуль потребуется выполнить примерно одинаковую процедуру.

1. Установить машину на ровной поверхности и отключить питание от аккумуляторной батареи.
2. Демонтировать защитную крышку панели.
3. При помощи отвертки или головки №10 освободить крепления самого блока к кузову машины.
4. Далее потребуется вынуть модуль из посадочного места и отключить все контактные группы. После этого можно удалить деталь с машины.
