Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

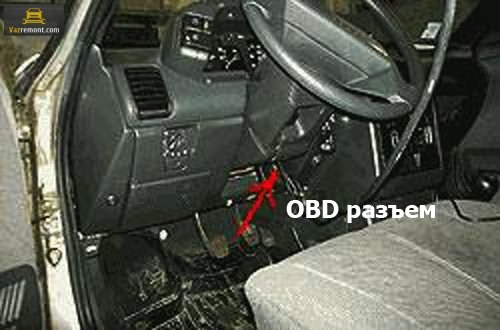

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

ГДЕ ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ OBD на ВАЗ 2110, 2111, 2112

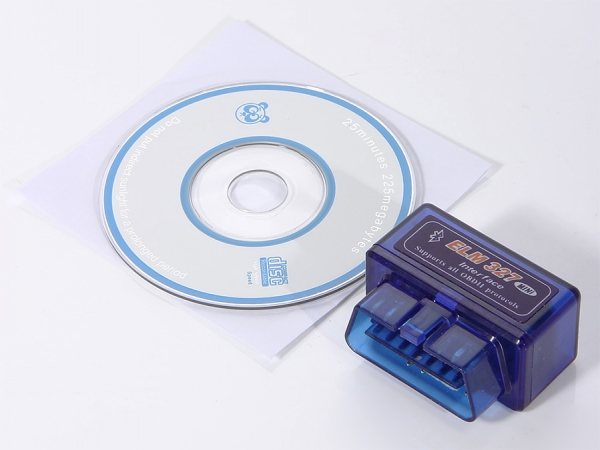

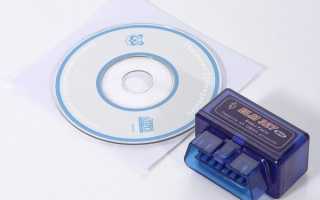

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Рекомендуем: Почему нет искры на свечах: поиск неисправностей в системе зажигания автомобиля

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

• Соединяете контакт «В», который имеет колодка диагностики и «массу»;
• Ключ в зажигании поворачиваете на третье положение, машину не заводите;
• Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
• Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

• на приборной доске загораются индикаторы, сигнализирующие о каких-либо неисправностях;
• у водителя возникли подозрения в неисправности каких-либо узлов или систем;
• проверить состояние б/у автомобиля перед покупкой;
• специалисты рекомендуют проводить диагностику хотя бы раз в год.

Диагностика с помощью электронного оборудования дает возможность получить реальную информацию о техническом состоянии автомобиля.

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Расположение разъема и его особенности

Для связи с котроллером предназначен разъем, который представляет собой трапециевидную колодку с 9 колодками. Для подключения сканирующего устройства, нужно знать, где находится диагностический разъем. В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки.

Расположение разъема на ВАЗ 2112

На ВАЗ 2111 разъем также находится в районе рулевой колонки справа. Чаще всего имеет вертикальное расположение.

Место нахождения разъема на ВАЗ 2111

Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым. Это зависит от года выпуска автомобиля. Для подключения может понадобится переходник.

Если проводится самодиагностика, то нужно знать рапиновку колодки. Распиновка – это назначение контактов, которые расположены на колодке. Ниже представлена распиновка OBD.

Распиновка устройства OBD ІІ для ВАЗ

«А» — контакт, отвечающий за подключение массы; «В» — контакт, который необходим, чтобы подключить L-Line; «М» — контакт, который служит для подключения K-Line; «G» — контакт, отвечающий за контроль бензонасоса; «Н» — контакт для питания +12В.

Свой автомобиль можно диагностировать самостоятельно, подключив в диагностический разъем сканер или другое оборудование для диагностики. Это сэкономит время и деньги на посещении автосервиса.

>Видео «Разъемы и распиновка OBD»

В этом видео демонстрируются существующие разъемы OBD и их распиновка для различных марок автомобилей (автор ролика — MotorState).

Расположение разъёма

Итак, мы планируем выполнить проверку своего автомобиля и у нас даже есть необходимая аппаратура. Теперь необходимо отыскать разъем – находится он внизу рулевой колонки, справа от водителя. Также этот разъем называется OBD. Зная это название, отыскать подходящий адаптер будет проще.

Если верить отзывам, то самым удачным адаптером для автомобилей ВАЗ считается устройство для подключения K-Line. Он имеет много свободного места, поэтому к нему можно подключить практические любое тестирующее оборудование.

Что касается основного диагностического прибора, то им будет компьютер. Разумеется, что проще всего работать с ноутбуком, так как процесс можно выполнять прямо за рулем автомобиля. Но если есть только стационарный вариант, то тогда стоит позаботиться о длинном шнуре, соединяющем компьютер с адаптером.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Рекомендуем: Причины увеличения расхода топлива

Выполнение диагностики самостоятельно

Многие автомобилисты считают, что наличия компьютера и адаптера вполне хватит для того, чтобы выполнить качественную проверку своего ВАЗ 2110. Но главная «составляющая» для успешного и обширного теста — наличие грамотного специалиста. Разумеется, что выполнить задачу можно своими руками, но для этого нужно установить специальный софт, который есть в открытом доступе в сети Интернет. Хороший вариант – это Motor-Scan.

Также наличие интернета необходимо для того, чтобы расшифровывать полученные коды ошибок и сокращения. Выполняется работа в следующей последовательности:

1. В разъем OBD (находится там, где и рулевая колодка) вставляется адаптер, компьютер при этом должен быть включен.
2. Когда колодка получила адаптер, включается зажигание, так как без питания программа ничего не сможет считать.
3. Теперь на ноутбуке запускается программа для тестирования.
4. Если колодка и прочие элементы в рабочем состоянии, то на мониторе отобразится электроника машины ВАЗ 2110. Теперь можно приступать к проверке.

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

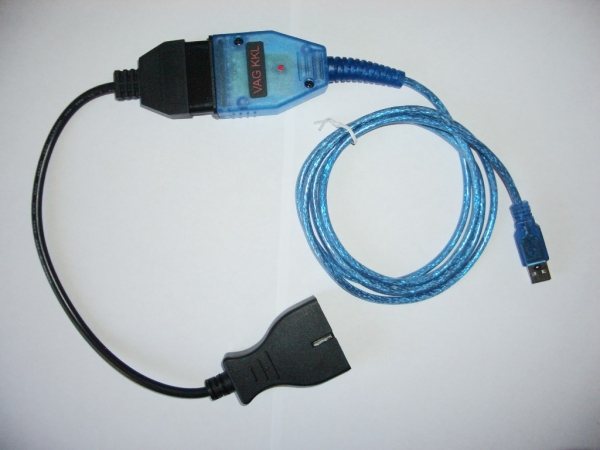

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем: Плановый ремонт и техническое обслуживание автомобилей

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

Где находится диагностический разъем и как проводится диагностика

Если знать, как правильно считывать и расшифровать коды ошибок, система диагностики неисправностей автомобилей ВАЗ 2110 точно укажет на конкретную поломку в системе. Чтобы правильно считывать коды или менять диагностическое оборудование, необходимо знать, где находится разъем для диагностики.

На ВАЗ 2110 разъем расположен справа, под консолью приборной панели, рядом с рулевой колонкой, распиновка на каждый кабель находится в этом же месте. Обратите внимание, расположение разъема в разных моделях автомобиля ВАЗ может отличаться: ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира, ВАЗ 2115 размещен чуть ниже прикуривателя и т. д.

• Диагностический разъем гранта и ваз 2110

Что касается проверки, разъем obd2 и основные режимы диагностики позволяют проводить быструю диагностику на авто, оснащенных системой самодиагностирования. Раньше проведение диагностики выполнялось посредством прибора, специально разработанного производителем для каждой конкретной марки автомобиля.

В результате проведение диагностики было довольно дорогостоящим, поставка приборов осуществлялась только на авторизированные станции ТО, что исключало возможность проведения диагностики самостоятельно. Это заставило производителей разных марок автомобилей оснащать свои электронные системы стандартными функциями диагностики – единый диагностический разъем (разъем обд 2).

С появлением такого диагностического разъема появилась возможность использовать для всех марок автомобилей только один прибор — сканер OBD2. Также были реализованы и другие возможности, такие как подключение приборов для определения пробега автомобиля и др.

Диагностический разъем дает возможность провести несколько разных режимов диагностики:

• определение характеристики работы СУ (системы управления);
• чтение кодов неисправностей;
• обнуление результатов диагностики;
• анализ показателей датчиков кислорода;
• управление механизмами исполнения;
• проведение запроса результатов диагностики (в момент движения автомобиля);
• запрос информации по диагностике автомобиля посредством ручного ввода;
• просмотр сохраненных показателей СУ в случае возникновения кодов неисправностей.
