Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

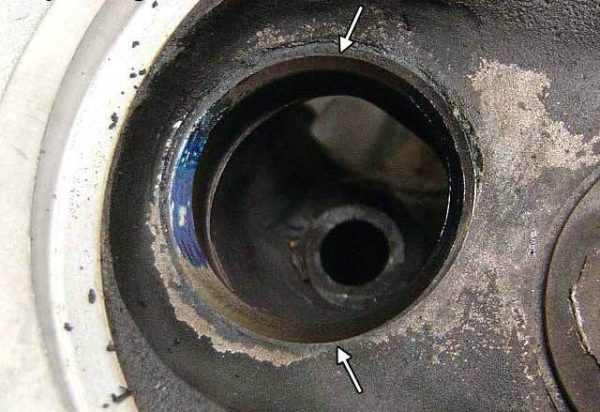

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

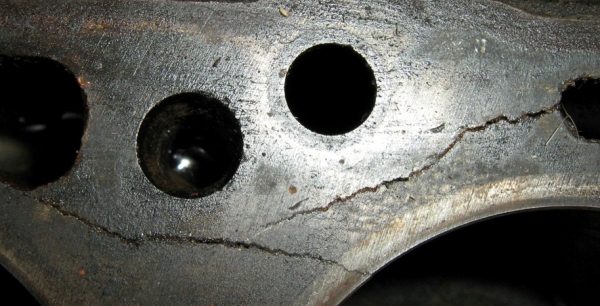

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

Как затягивать болты ГБЦ чтобы не пробивало прокладку ?!

Затяжка шатунов, проверка правильности установки поршней

Замена болтов поворотного рычага ваз 2101-2107

Ремонт ГБЦ

Если с головкой блока цилиндров «Жигулей» шестой модели возникли неполадки, требующие снятия узла с автомобиля, то ремонтные работы можно провести в условиях гаража, подготовив соответствующий инструмент и комплектующие.

Демонтаж головки

Для снятия ГБЦ потребуется следующий инструмент:

Последовательность действий по демонтажу узла такова:

Разборка головки блока

Полная разборка ГБЦ требуется для таких ремонтных работ, как замена клапанов, направляющих втулок или сёдел клапанов.

Если из строя вышли сальники клапанов, то снимать ГБЦ нет необходимости — манжетные уплотнения можно заменить, сняв лишь распредвал и рассухарив клапаны.

Из инструментов понадобятся:

Разбираем узел в таком порядке:

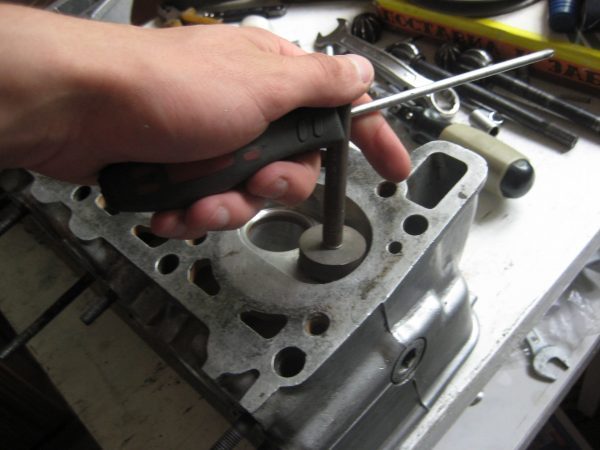

Притирка клапанов

При замене клапанов или сёдел, необходимо выполнить притирку элементов друг к другу для обеспечения герметичности. Для работы потребуется:

Притираем клапаны следующим образом:

Замена сёдел

Чтобы заменить седло, его потребуется демонтировать из ГБЦ. Поскольку в гаражных условиях специальное оборудование для этих целей отсутствует, поэтому для ремонта используется сварка либо подручные инструменты. Для демонтажа седла к нему приваривают старый клапан, после чего выбивают молотком. Новую деталь устанавливают в такой последовательности:

Видео: замена седла клапана ГБЦ

Замена втулок

Замена направляющих втулок клапанов производится следующим набором инструментов:

Процесс замены втулок состоит из следующих шагов:

Видео: замена направляющих втулок клапанов

https://youtube.com/watch?v=GAbjOl_Hacc

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

Установка ГБЦ

Когда ремонт головки блока завершён либо заменена прокладка, механизм необходимо установить на место. Монтируется ГБЦ с помощью таких инструментов:

Порядок действий по установке таков:

Видео: затяжка ГБЦ на «классике»

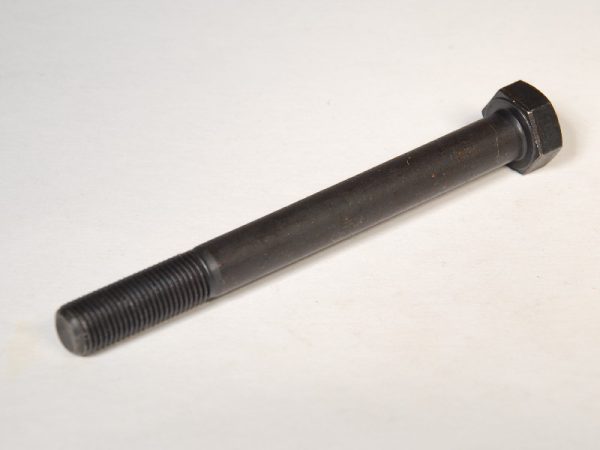

Выбраковка болтов ГБЦ

Болты, удерживающую головку блока, при каждом демонтаже узла рекомендуется менять. Однако делают это довольно редко и ограничиваются обычным осмотром резьбы. Если она в порядке, то болты используют повторно. Нужно учитывать, что новый болт имеет размер 12*120 мм. Если же длина существенно отличается или крепёж при попытке его вкручивания в блок цилиндров идёт с трудом, то это может свидетельствовать о растяжении и необходимости замены болта. При затяжке ГБЦ заведомо растянутым болтом есть вероятность его обрыва.

Если при монтаже головки блока растянутый болт не оборвётся, то это не является гарантией того, что он обеспечит нужное усилие затяжки в процессе эксплуатации автомобиля. Через некоторое время затяжка ГБЦ может ослабнуть, что приведёт к пробою прокладки.

Если с ГБЦ ВАЗ 2106 возникли неисправности, вследствие чего нарушилась нормальная работа силового агрегата, устранить неполадку можно самостоятельно без посещения автосервиса. Для этого необходимо подготовить соответствующий инструмент, ознакомиться и следовать пошаговым инструкциям.

Источник

Сборка двигателя автомобиля ВАЗ 2106

Для сборки двигателя автомобиля ваз 2106 вам потребуются: приспособление для запрессовки поршневых пальцев, динамометрический ключ, молоток, приспособление для установки поршней в цилиндры, ключи «на 10», «на 13», «на 14», «на 17», «на 19», «на 21», «на 22», «на 36» (или газовый), торцовые головки «на 12» и «на 13» (или специальный ключ для болтов крепления головки блока цилиндров), отвертка, монтажная лопатка. ПРИМЕЧАНИЕ При сборке поршня с шатуном двигателей ваз 2106, выпущенных до 1990 г., поршень с шатуном должен совмещаться так, чтобы метка «П» на поршне (показана стрелкой) находилась со стороны отверстий для выхода масла на нижней головке шатуна.

На двигателях ваз 2106, выпущенных после 1990 г., отверстий в шатуне и шатунных вкладышах нет. Поршень с шатуном можно соединять в любом положении.

ПОЛЕЗНЫЙ СОВЕТ Приспособление для запрессовки поршневого пальца:

1 — валик; 2 — поршневой палец; 3 — направляющая втулка; 4 — винт; 5 — дистанционное кольцо Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При отсутствии его можно подобрать подходящую оправку.
1. Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт.
2. Нагрейте шатун в печи до температуры 240 °С для расширения его головки. Извлеките шатун из печи и быстро зажмите его в тиски. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните палец с помощью приспособления в отверстия поршня и шатуна до упора. Снимите приспособление. После охлаждения шатуна смажьте палец моторным маслом через отверстия в бобышках поршня. ПРИМЕЧАНИЕ Запрессовывайте поршневой палец как можно скорее, так как шатун охлаждается быстро и после охлаждения изменить положение пальца нельзя. Во время установки поршневого пальца, соблюдая осторожность (поршень нагревается от шатуна), прижимайте поршень бобышкой к шатуну в направлении запрессовки пальца.

3. Установите поршневые кольца в порядке, обратном снятию. ПРЕДУПРЕЖДЕНИЕ
При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.
ПРИМЕЧАНИЕ
Могут применяться два типа маслосъемных колец: 1 — состоящее из расширителя и двух колец; 2 — состоящее из расширителя и одного кольца.Снятие кольца второго типа рассмотрено в подразделе (см. «Разборка двигателя ВАЗ 2106»). Установка выполняется в порядке, обратном снятию. При этом кольцо устанавливайте так, чтобы стык расширителя располагался со стороны, противоположной замку кольца.Нижнее компрессионное кольцо устанавливайте выточкой вниз. Если на кольце нанесена метка «Верх» или «ТОР», то кольцо устанавливайте меткой вверх (к днищу поршня).
4. Сориентируйте поршневые кольца. Установите кольца на остальные поршни. ПРИМЕЧАНИЕ
Поршневые кольца сориентируйте следующим образом: — замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; — замок нижнего компрессионного кольца — под углом примерно 180° к оси замка верхнего компрессионного кольца; — замок маслосъемного кольца второго типа (или замок верхнего маслосъемного кольца первого типа) — под углом 30-45° к оси поршневого пальца между замками компрессионных колец; — замок нижнего маслосъемного кольца (первого типа) — под углом примерно 180° к оси замка верхнего маслосъемного кольца; — замок расширителя — между замками колец.
5. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

ПРИМЕЧАНИЕ Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели. В постель и крышку среднего подшипника уложите вкладыши большей ширины (без канавки).

6. Смажьте вкладыши моторным маслом. 7. Установите коленчатый вал в блок цилиндров. 8. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши. 9. Смажьте моторным маслом коренные шейки коленвала. 10. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленвала. 11. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом. ПРИМЕЧАНИЕ
Крышки устанавливайте в тот же блок в соответствии с метками, ориентируя их в ту же сторону, как было до разборки.
12. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминевое) упорные полукольца задней опоры коленвала. ПРИМЕЧАНИЕ
Упорные полукольца устанавливайте выемками к опорным поверхностям коленвала.
13. Установите крышку заднего коренного подшипника и болты крышек, затяните их динамометрическим ключом моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106. 14. Проверьте плоским щупом осевой зазор коленвала, переместив монтажной лопаткой коленвал до упора. Осевой зазор должен быть 0,06-0,26 мм. Максимально допустимый зазор — 0,35 мм. Если зазор больше, замените упорные полукольца другими, увеличенными на 0,127 мм. 15. Проверьте правильность сборки, провернув коленвал рукой на несколько оборотов. Коленвал должен вращаться свободно и плавно. 16. Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне. 17. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши. 18. Установите на поршень приспособление для сжатия колец и, вворачивая винт, сожмите кольца, установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне и нажмите (например, ручкой молотка) на поршень, сдвинув его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры. ПРИМЕЧАНИЕ
При установке поршней в цилиндры метка«П»
на поршне должна быть обращена к передней части двигателя.
19. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке. 20. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленвала. 21. Установите крышку шатуна, соединив шатун с шейкой коленвала и совместив метки на шатуне и крышке. 22. Навинтите гайки шатунных болтов, не затягивая окончательно. Аналогично установите крышки остальных шатунов. 23. Затяните гайки шатунных болтов динамометрическим ключом моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106.
24. Установите держатель заднего сальника коленвала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если ее нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов крепления держателя, совместив плоскость держателя с плоскостью разъема блока без перекосов. 25. Установите маховик (предварительно установив переднюю крышку картера сцепления) так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки 4-го цилиндра, и закрепите маховик, затянув болты его крепления моментом, приведенным в приложении 1Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106. Порядок затяжки болтов головки блока цилиндров ВАЗ 2106

26. Установите детали и узлы в последовательности, соответствующей перечислению: звездочку на коленвал, маслоотделитель, шестерню привода распределителя зажигания, валик привода масляного насоса, масляный насос (заменив прокладку), масляный картер (заменив прокладку и не затягивая окончательно болты его крепления), головку блока (заменив прокладку). Затяните болты крепления головки блока цилиндров в два приема в определенной последовательности: — предварительно моментом 33,3-41,1б Н•м (3,4-4,2 кгс•м) — болты 1-10; — окончательно моментом 95,94-118,38 Н•м (9,79-12,08 кгс•м) болты 1-10 и моментом 30,67-39,1 Н•м (3,13-3,99 кгс•м) — болт 11. 27. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась напротив метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку блока цилиндров. Закрепите корпус, затягивая гайки в определенной последовательности моментом, приведенным в приложении 1.

Порядок затяжки гаек корпуса подшипников распределительного вала ВАЗ 2106

28. Установите башмак натяжителя цепи. Поверните коленвал так, чтобы совместить метку на звездочке с меткой на блоке цилиндров. Наденьте цепь на звездочку, не меняя положения коленвала. Установите ограничительный болт. 29. Наденьте цепь на звездочку валика привода масляного насоса и, натянув ведущую ветвь, установите звездочку на валик, не затягивая окончательно болт ее крепления. Прикрепите к цепи привода маслянного насоса проволоку и поднимите цепь в полости привода вверх (или зацепите сверху крючком и поднимите). 30. Наденьте цепь на звездочку распредвала, натяните ведущую ветвь и установите звездочку на вал, обеспечив совпадение метки на звездочке и прилива на корпусе подшипников и не затягивая окончательно болт ее крепления» 31. Установите натяжитель цепи, не затягивая колпачковую гайку. Поверните коленвал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи. Проверьте одновременное совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников. 32. Если метки не совпадают, повторите установку цепи. Если метки совпадают, окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните края стопорных шайб болтов звездочек. Отрегулируйте зазоры между кулачками распредвала и рычагами привода клапанов (см. «Регулировка зазоров в приводе клапанов»). Установите крышку головки блока, заменив прокладку. 33. Установите крышку цепи привода распредвала с передним сальником коленвала, заменив прокладку. Отцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов и три гайки крепления крышки. 34. Установите остальные детали и узлы в порядке, обратном снятию. ПОЛЕЗНЫЙ СОВЕТ
После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль ваз 2106 обкатайте его по упрощенному циклу: 1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений. 2. Заведите на автомобиле ваз 2106 двигатель и дайте ему поработать без нагрузки по следующему циклу.

Не доводите работу двигателя на автомобиле ваз 2106 до максимальных режимов. 3. Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов. 4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину. 5. Начав эксплуатацию автомобиля ваз 2106, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля (см. «Обкатка автомобиля ВАЗ 2106»).

• Автор: 13fistashka13
• Распечатать

Оцените статью: Поделитесь с друзьями!
Замена цепи привода распредвала ВАЗ 2106

Ремонт двигателя автомобиля ВАЗ 2106 — (разборка двигателя)

Схема и порядок затяжки головки блока цилиндров ВАЗ-2106

Работа каждого автомобильного узла должна быть тщательно настроена, включая и работу ГБЦ. Довольно часто болты на головке после длительной эксплуатации машины ослабевают, поэтому их нужно периодически затягивать. Так как данный процесс не так уж и сложен, с ним можно справиться самостоятельно, если знать порядок и схему затяжки головки блока цилиндров для автомобиля ВАЗ-2106. Как затянуть болты по правилам и как своими силами справиться с этой задачей? Попробуем проанализировать в этой статье.

ВАЗ 2106 | Установка головки блока цилиндров

В продаже имеются прокладки головки блока цилиндров, которые имеют различную толщину. Толщина прокладки головки блока цилиндров зависит от того, насколько выступают поршни над поверхностью блока цилиндров. Если вы меняете только головку блока цилиндров или снова устанавливаете старую головку блока цилиндров с новой прокладкой, то новую прокладку можно купить, посмотрев, сколько имеется насечек или отверстий со стороны прокладки. Кроме того, можно посмотреть номер запасной детали старой прокладки.

Какие признаки укажут, что болты ГБЦ нуждаются в затяжке

Не все автовладельцы ВАЗ-2106, к сожалению, уделяют должное внимание этому процессу, считая, что этот момент не так уж и важен. Разумеется, это суждение не может быть верным, ведь если затяжка будет на длительное время откладываться, в скором времени выйдет из строя важный автомобильный узел, который называется головкой блока цилиндров. А чтобы исправить неполадки в этом узле, придется не только потратить намного больше свободного времени, но и выделить для ремонта немало финансовых сбережений.

Как уже говорилось ранее, решить эту задачу автовладельцы могут без помощи работников СТО, если будут знать, каков порядок выполнения этой процедуры и использовать специальную схему.

Разобрав самостоятельно головку и увидев маслянистое пятно в месте соединения блока, крепежи нужно подтянуть, причем как можно быстрее, чтобы предотвратить возникновение более серьезной поломки.

ВАЗ 2106 | Затяжка болтов головки блока цилиндров

Затяжка болтов головки блока цилиндров

(2) ДВИГАТЕЛЬ D7F

Предварительная усадка уплотнительной прокладки

Затяжка всех болтов с моментом 2 даН.м, затем доворот на 90° в указанном ниже порядке. Выдержка 3 минуты

Затяжка болтов головки блока цилиндров

— Отверните болты 1 и 2 до их свободного вращения.

— Затяните болты 1 и 2 с моментом 2 даН.м, затем доверните их на 200°.

— Отверните болты 3-4-5-6доих свободного вращения.

— Затяните болты 3-4-5-6с моментом 2 даН.м, затем доверните их на 200°.

— Отверните болты 7-8-9-10 до их свободного вращения.

— Затяните болты 7-8-9-10с моментом 2 даН.м, затем доверните их на 200°.

(3) ДВИГАТЕЛЬ E7J

Предварительная усадка уплотнительной прокладки

Затяжка с моментом 2 даН.м, затем доверните на 100°±6° в указанном порядке:

— затяжка болтов 1-2,

— затяжка болтов 3-4-5-6,

— затяжка болтов 7-8-9-10.

Усадка уплотнительной прокладки.

Выдержка 3 минуты.

— Отверните болты 1-2.

Повторная затяжка болтов 1-2 с моментом 2 даН.м, затем доверните их на 100°±6°.

— Отверните болты 3-4-5-6.

Повторная затяжка болтов 3-4-5-6 с моментом 2 даН.м, затем доверните их на 100°±6°.

— Отверните болты 7-8-9-10.

Повторная затяжка болтов 7-8-9-10 с моментом 2 даН.м, затем доверните их на 100°±6°.

Подтяжка резьбовых соединений головки блока цилиндров не производится.

(4) ДВИГАТЕЛЬ E7J

Предварительная усадка уплотнительной прокладки Затяжка с моментом 3 даН.м, затем доверните на 100°±4°.

Выдержка 3 минуты.

Затяжка соединений головки блока цилиндров выполняется поэтапно, последовательность затяжки болтов: 1-2, затем 3-4, 5-6, 7-8 и, наконец, 9-10.

Отверните поочередно болты до их свободного вращения, затем выполните:

-Iю повторную затяжку с моментом 2,5 даН.м.
