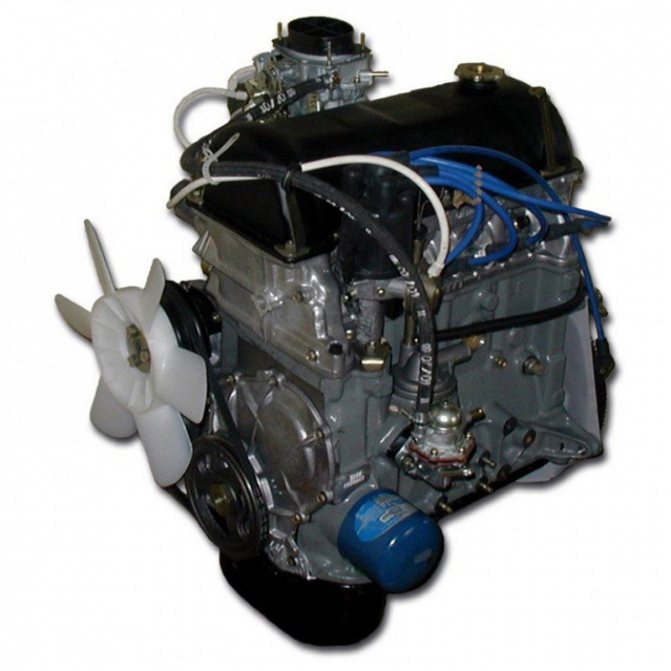

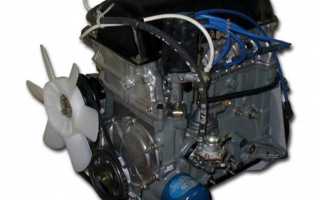

Технические данные ВАЗ 21213

ВАЗ 21213 — четырёхтактный, бензиновый двигатель, имеющий рядное расположение четырёх цилиндров. Расположение в моторном отсеке продольное. Блок цилиндров выполнен из высокопрочного чугуна.

• Система газораспределения ДВС — один вал, имеющий верхнее расположение и восемь клапанов, по два клапана на один цилиндр.
• Система питания 213 модели — карбюратор типа Солекс.
• Ход поршня 21213 составляет 80 мм., цилиндр данного ДВС имеет диаметр 82 мм.
• Степень сжатия камеры сгорания 9.4:1.
• Точный объём цилиндров — 1690 куб., сантиметров.
• Мощность ДВС 21213 при 5200 оборотов мин., 81 л., сила.
• Крутящий момент силового агрегата при 3000 оборотов мин., 125 Нм.
• Используемое горючее — АИ 92.
• Вес движка 213 модели 117 кг.

Личный архив: ВАЗ-21315 с турбодизелем ВАЗ-343, "Главная дорога", 2002 г.

Ваз21213 сборка двигателя нива инжектор

Для чего производится замена карбюратора на Ниве?

1. Если вспомнить все недостатки устройства классики, то оно имеет повышенный расход топлива, что не совсем оправдано для легкового автомобиля. Многие покупают ниву исключительно для городской езды и лишь изредка выезжают на бездорожье. В таких условиях расход необходимо снизить. Ремонт в этом случае невозможен.
2. Вторая причина подходит тем, для кого динамические характеристики слишком малы. Для этого устанавливают системы более совершенной конструкции, два карбюратора или производят тюнинг. Данный вариант встречается достаточно редко, поэтому рассмотрим первый для снижения расхода топлива. Тут поможет только замена карбюратора.

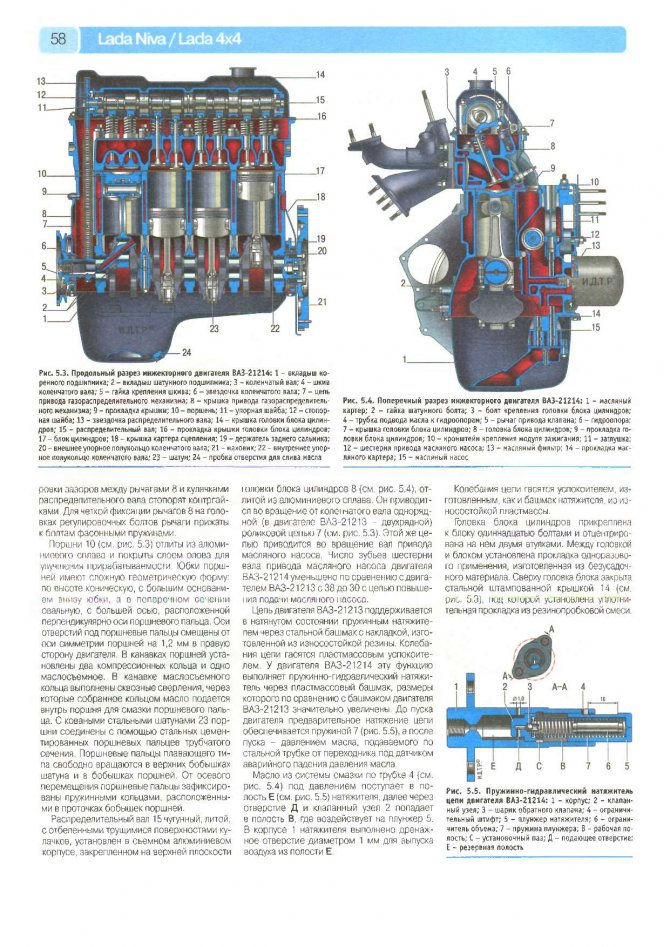

Особенности конструкции ВАЗ 21123

Для уменьшения стоимости проекта, было принято использовать детали и узлы используемые на других моторах, которые на момент 1994 года находились в серийном выпуске.

Так блок цилиндров был взят от 03 модели Жигулей. Высота 03 блока 214,58 миллиметров. Расстояние между центрами цилиндров 95 миллиметров. Цилиндры имеют пять классов, обозначающиеся латинскими символами. Соответствующая маркировка находиться внизу каждого цилиндра.

Для нового мотора разработали новую поршневую группу. Поршень 213 модели имеет уникальную конструкцию. На дне находится овальная лунка, специфической формы. Размер диаметра поршней, имеет пять классов. Отверстие для поршневого пальца имеет диаметр 22 мм. Длинна пальца 67 мм. Конструкция установки пальца, плавающая. Палец свободно перемещается в головке шатуна и бобышках поршня. От осевого смещения пальца, предохраняют стопорные кольца. Маркировка поршня по диаметру отверстия и диаметру поршня, наноситься на дно поршня. Поршень имеет вес 0.347 кг.

Шатун 213 модели новой конструкции. Он имеет длину 136 мм. Отверстие для шатунной шейки равно 47.8 мм. Диаметр отверстия для пальца поршневого 22 мм. Для крышки шатуна, сконструированные новые, одноразовые болты. Повторное использование болтов запрещено.

За основу коленчатого вала, взят коленвала от ВАЗ 2103, кривошипный механизм имеет радиус 40 мм. Для лучшей динамики и предотвращения вибрации, коленвал оборудован дополнительными противовесами. Для улучшенной смазки, в шатунных шейках просверлены масляные магистрали, а размер их диаметров увеличили на 0.02 миллиметра.

Головка БЦ взята от 011 модели Жигулей. Камеры сгорания претерпели изменения, их увеличили до 30 куб., см., каждую.

Привод ГРМ цепной, выполнен двухрядной, роликовой цепью, взятой от 03 модели.

Для нового мотора спроектировали новый распредвал 21213-1006010. На нём изменили форму кулачков, это нужно было сделать, чтобы увеличить ход впускного клапана. Клапанный механизм и клапаны позаимствованы у ВАЗ 2101.

На ВАЗ 21213 используется система зажигания бесконтактная с коммутатором, катушкой и распределителем зажигания.

Усовершенствованная система смазки, имеет наличие пробок, для накопления и последующего удаления грязи.

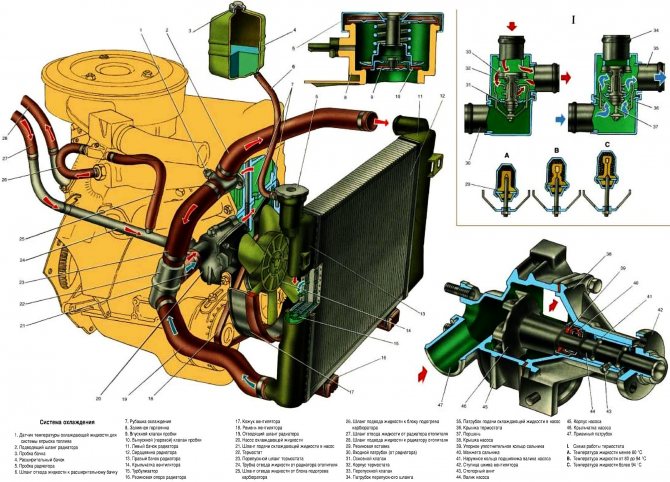

Схема системы охлаждения

Модификации двигателя ваз 21214 и их отличия

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

А еще интересно: Что надо знать про мотор ВАЗ 21213 перед покупкой Нивы|Слабый мотор

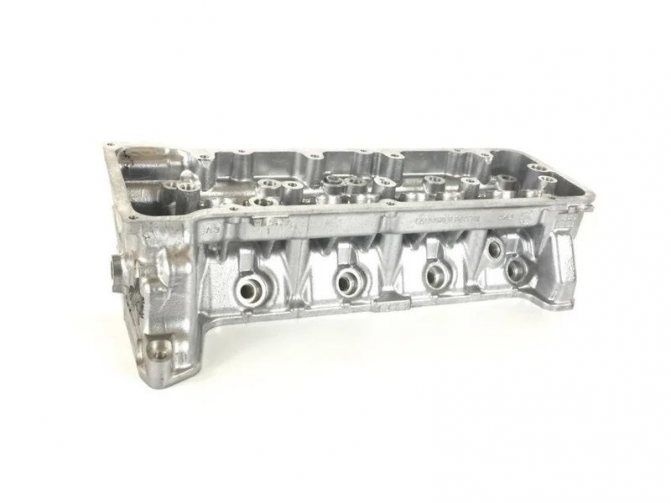

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213. Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Теория ДВС: Двигатель 21213 1.9 л на Ниву

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.

Характерные неисправности ВАЗ 21213

В целом двигатель хороший, но как любая техника имеет слабые места:

• для данного силового агрегата характерен повышенный расход моторной смазки. Прежде всего, эта проблема связана с использованием дешёвого, моторного масла. Это приводит к нагару на стенках цилиндров, клапанах. В результате залегают маслосъёмные кольца падает компрессия и увеличивается расход моторной смазки. Иногда расход моторной смазки составляет более 1 литра на 1000 км., пробега.
• двигатель на Ниве часто троит. Это одна из негативных особенностей данного силового агрегата. Причина может быть в прогаре клапана, пробитой прокладки ГБЦ, либо в неотрегулированном карбюраторе.
• перегрев ДВС случается по причине возникновения воздушной пробки в системе охлаждения, неисправности термостат, либо загрязнённом радиаторе охлаждения. Последствия перегрева могут привести к разгерметизации ГБЦ. Поэтому температуру нужно постоянно контролировать.
• стуки в моторе присущи всем автомобилям ВАЗ. Прежде всего может стучать натяжитель или успокоитель цепи, привода ГРМ. Может стучать подшипник помпы или клапана по причине повышенных тепловых зазоров.
• гораздо печальнее, если стучат детали ШПГ, это верный признак скорого капитального ремонта.

Недостатки двигателя ваз 21214

Недостатки базового мотора ВАЗ 21213 дополняют:

Частые производственные дефекты (брак) гидроопор рычагов клапанов (гидрокомпенсаторов). По причине низкого уровня технологической дисциплины и технического контроля на предприятиях изготовителей прецизионных пар для гидроопор детали производятся с высоким количеством брака, так и при сборке головок на головном предприятии (не выдерживаются допуски при механической обработке, присутствуют посторонние предметы, зажим плунжера в корпусе гидроопоры в следствие несоблюдения момента затяжки при монтаже в головку). По этой причине, в случае износа гидроопор, приходится ставить новую головку в сборе с гидроопорами.

А еще интересно: Тюнинг Нива 21214 своими руками: салона, чип тюнинг двигателя

Последние модификации моторов оснащены проверенными временем гидроопорами рычагов клапанов от фирмы INA. По ним точно можно сказать, что риск с деформацией корпуса при затяжке сведен к нулю. На фото ниже показана гидроопора нового образца (с резьбой М 24×1,5) в деталях (корпус, плунжер) и в сборке.

Низкий ресурс до капитального ремонта. Экономия на качестве задействованных материалов, на ряду с ненадежностью комплектующих изделий, деталей и сборочных единиц отрицательно сказывается на надежности мотора и ресурсе.

P.S. Уважаемые автовладельцы! С какими слабыми местами и недостатками пришлось познакомиться вам по данному движку?
