Общее описание
Двигатель ВАЗ-1111 – рядный, двухцилиндровый, с поперечным расположением. Благодаря такой компоновке моторный отсек получился компактным, что позволило уменьшить общие габариты авто. Мотор получил жидкостную систему охлаждения с принудительной циркуляцией, карбюраторную систему питания и электронную систему зажигания.
Такую же конструкцию силового агрегата имеет и модель 11113. Разница между моторами этих модификаций – основа. Версия 1111 – это, по сути, «половина» 1,3-литровой установки ВАЗ-2108, а 11113 – мотора на 1,5 литра той же «Восьмерки». Из-за этого у моторов отличается объем двигателя и мощность.
Силовая установка фиксируется в моторном отсеке на специальном подрамнике. Защита двигателя «Ока» заводом-изготовителем не предусматривалась.
Несмотря на то, что за основу установки взяли 4-цилиндровый мотор, агрегат «Ока» имеет одну очень интересную особенность – синхронный ход поршней. Если посмотреть на двигатель «Ока» в разрезе, то поршни располагаются на одном уровне и «ходят» вместе, но при этом цилиндры функционируют раздельно.
Принцип работы двигателя с такой конструктивной особенностью достаточно прост – в цилиндрах смещены такты. То есть, если в 1-м цилиндре происходит такт сжатия, то во 2-м – выпуск. И так по всем тактам, поэтому цилиндры в этом моторе работают поочередно.

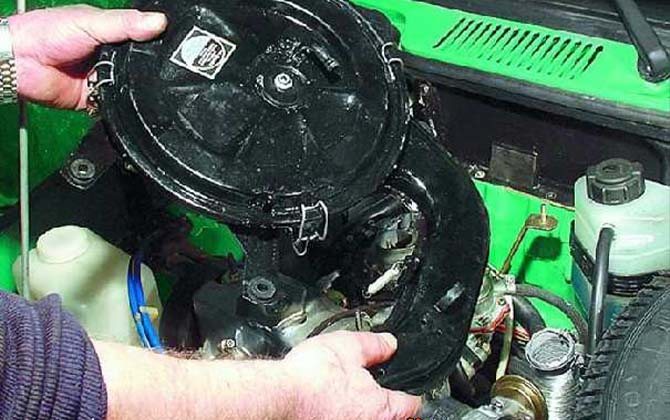

Недостатки, поломки и проблемы двигателя
К недостаткам силового агрегата Ока относят следующие неисправности:
- прогорает прокладка ГБЦ. Так происходит из-за того, что еще на заводе неправильно затягивают прокладку. Получается, что прокладка неправильно обжата. Поэтому во время ремонта полностью меняют резину-уплотнитель. При замене этого элемента обращают внимание на появление задиров. Если такие появились, то лучше тоже заменить уплотнительный элемент, чтобы не допустить в будущем повторного ремонта;
- с трудом запускается двигатель на горячую. Слабая диафрагма топливного насоса. Да и комплектация движка приводит к постоянному скапливанию паров в полостях помпы. А газообразная среда не может быть перекачена насосом, поэтому движку трудно завестись на горячую;
- потеря искры. Теряется искра из-за попадания воды, которое допускает расположение катушки зажигания во время поездок по лужам. Происходит отказ устройства, которое повышает напряжение. Машину невозможно завести;
- дрожание рычага коробки передач. Эта неисправность возникает из-за износившихся подушек крепления силового агрегата;
- движок стучит. Эта проблема преследует китайские двигатели Ока. Это значит, что в моторе совсем не отрегулированы клапана;
- мотор постоянно перегревается, даже в зимнюю пору. Перегрев происходит из-за отказавшей системы охлаждения. Требуется заменить термостат или насос, который перекачивает охлаждайку.
Похожая статья Мотор Мерседес M276: отзывы и проблемы
Распределительный вал и коленчатый вал более надежны. Хотя и они временами выходят из строя. Главное соблюдать время технического обслуживания.
Сервисное обслуживание проводят через каждые пятнадцать тысяч километров. Во время прохождения То меняют масло, используют в основном синтетическое. Потому что оно более надежное. Если же в силовой агрегат заливали полусинтетику, то меняют смазку уже через 8 тысяч километров. Так как оно быстро теряет свои свойства в отличие от синтетики.
Через 50 тысяч километров необходимо заменить охлаждайку. А зазоры клапанов регулировать нужно каждые 30 тысяч километров.
Блок цилиндров
Картер силовой установки вылит из чугуна. Как и на всех ВАЗ-овских моделях, цилиндры не вставные, а расточены в блоке. По всему блоку проходят каналы системы охлаждения (так называемая «рубашка).
Поскольку силовой агрегат – двухцилиндровый, рядный, то в нижней части блока располагается только три опоры для коренных шеек коленвала. В процессе производства высокоточная обработка рабочих поверхностей этих опор выполняется заодно с крышками.
В результате каждой опоре соответствует своя крышка и менять их местами нельзя, иначе возможен разрыв коленчатого вала во время эксплуатации авто. Чтобы исключить вероятность установки крышки на не свое место при ремонте силового агрегата, на них нанесены метки.
Головка блока цилиндров – цельнолитая, алюминиевая. Поскольку ГРМ у мотора – с верхним размещением распредвала, то в ГБЦ предусмотрены постели для вала. Для установки распредвала сделано три постели с крышками. Подшипники вала отсутствуют, их роль играют рабочие поверхности постели и крышки (поэтому при сильном износе опор замене подлежит головка целиком).
В ГБЦ также располагаются и клапаны ГРМ (по 2 на каждый цилиндр). Как обычно, впускной клапан, для обеспечения лучшей наполняемости цилиндра горючей смесью, обладает большим диаметром, чем выпускной.
Фиксация ГБЦ к блоку осуществляется 6-ю болтами. При затяжке крепежей используется определенная схема, что исключает вероятность «перекоса» головки.
Болты требуют этапного закручивания с повышением момента затяжки. Усилие на болтах крепления ГБЦ имеет строго определенные величины, поэтому затягивание необходимо выполнять динамометрическим ключом.
Распределительный вал изготовлен из чугуна, имеет высокую степень обработки рабочих поверхностей – опорных шеек и кулачков. Помимо воздействия на клапана, распредвал также приводит в действие вакуумный бензонасос, для чего на задней его части имеется эксцентрик.
Регулировка тепловых зазоров на моторах «Ока» осуществляется специальными шайбами, устанавливаемыми между кулачками распредвала и клапанами.
Коленчатый вал представляет собой отливку из магниевого чугуна с последующей высокоточной обработкой рабочих поверхностей. Он имеет 3 коренных шейки и 2 – шатунных. 4 щеки вала, находящиеся между шейками, выполняют роль противовесов, снижающих вибрацию мотора при работе. Смазка рабочих поверхностей коленвала осуществляется посредством масляных каналов, проделанных внутри вала.
В передней части коленвала предусмотрены посадочные места под шестерню привода ГРМ и приводного шкива генератора. Сзади помимо фланца для крепления маховика располагается шестерня уравновешивающих валов.
Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».
Особенностью маховика является возможность его «переворота». То есть, при сильном износе венца с одной стороны, маховик можно перевернуть, чтобы начать использовать неизношенную часть зубьев.
Подшипники трения коренных и шатунных шеек изготовлены из мягких оловосодержащих сплавов. У опорных элементов коренных шеек на рабочей поверхности проделаны специальные канавки для подачи смазки. Для правильной установки подшипников на их краях имеются специальные засечки.

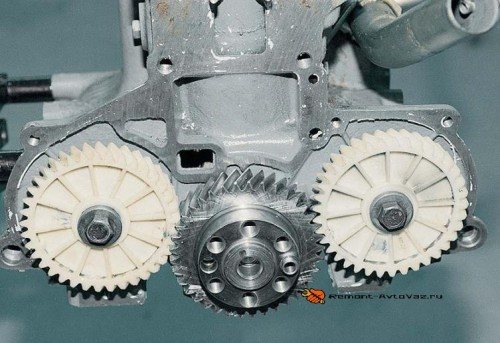

Уравновешивающие валы предназначены для снижения вибрации силовой установки (а вибрирует он значительно из-за синхронного хода поршней). Представляют они собой два вала, установленные параллельно коленвалу и взаимодействующие с ним посредством шестерен.
Примечательно, что шестерни изготовлены не из металла, а из текстолита или пластика. Поскольку особой нагрузки при работе эти шестерни не испытывают, то особая прочность им не требуется. К тому же использование текстолита и пластика позволило снизить общий вес силового агрегата.
Нижние головки шатуна, как и опоры коленвала, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки и не установить их неправильно, имеются метки.
Основные неисправности
На первых порах существования 1111/11113 владельцы «Оки» часто жаловались на повышенную назойливую вибрацию с шумом из моторного отсека. Особенно сильным был шум во время прогрева мотора, виноваты в нем упомянутые выше балансирные валы. Это явление беспокоит автовладельцев, но неисправностью не считается. Шуметь двигатель может и по причине слишком больших зазоров клапанов. Проблема устраняется регулировкой таковых. Вибрация же – конструктивная особенность, поскольку в моторе всего два поршня. Достаточно распространенная проблема моторов – прогар прокладки ГБЦ. Основные его причины:
Если проводится ремонт мотора, уплотнение заменяют, повторно использовать его нельзя.
Важно: если на новой прокладке есть задиры, ее также не рекомендуется ставить в мотор.
Двигатель «Ока» 11113 может плохо запускаться «на горячую», после кратковременной остановки. Причина этого – компоновка отсека двигателя и проблемы диафрагмы бензонасоса. В горячем двигателе ВАЗ 11113 образуются топливные пары, в том числе и в полостях топливного насоса, а этот узел не предназначается для прокачки газов и может «барахлить» при пуске мотора до остывания. Диафрагму можно поменять.
Важно: если проблема с мотором возникла в дороге, в качестве временной меры можно просто положить на насос влажную тряпку. Это несколько охладит агрегат и позволит доехать до места, где диафрагму смогут заменить.
Другие возможные проблемы:
Цилиндро-поршневая группа
Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.
Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.
Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.
Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.
Палец — деталь круглого сечения, пустотелая. Палец является «плавающим», то есть в процессе работы он вращается в бобышках.
«Ока»-11116
На последнем этапе производства малолитражка стала комплектоваться силовым агрегатом китайского производства, что несколько «оживило» авто, но от сворачивания производства не спасло.
Китайская установка была трехцилиндровой, общим объемом 1,0 литра. Мощностный показатель ее составлял 53 л. с. Этот мотор уже оснащался инжектроной системой питания.
Также «Ока» с этим мотором получила 5-ступ. МКПП.
Как разобрать двигатель ВАЗ Ока
Источник
Технические характеристики ВАЗ 1111 Ока
Эксплуатационные характеристики ВАЗ 1111 Ока
Диаметр разворота: 9.2 м Максимальная скорость: 130 км/ч Время разгона до 100 км/ч: 24 c Расход топлива на 100км в смешанном цикле: 4.3 л Объем бензобака: 30 л Снаряженная масса автомобиля: 645 кг Допустимая полная масса: 975 кг Размер шин: 135/80 R12
Характеристики двигателя
Расположение: спереди, поперечно Объем двигателя: 750 см3 Мощность двигателя: 35 л.с. Количество оборотов: 5600 Крутящий момент: 52/3200 н*м Система питания: Карбюратор Турбонаддув: нет Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 2 Диаметр цилиндра: 82 мм Ход поршня: 71 мм Степень сжатия: 9.6 Количество клапанов на цилиндр: 2 Рекомендуемое топливо: АИ-92
Модификации двигателя
| Двигатель | Коробка | Привод | Расход, л | Разгон до 100, с. |
| 0.6 29 л.c. бензин | механика | передний | 6.5/5.5 | 30 |
| 0.7 33 л.c. бензин | механика | передний | 6.4/5.4 | 24 |
| 0.7 35 л.c. бензин | механика | передний | 6.4/5.4 | 24 |
| 1.0 53 л.c. бензин | механика | передний | 7.4/5.0 | 18 |
| 1.1 49 л.c. бензин | механика | передний | 7.4/5.1 | 18 |
Тормозная система
Передние тормоза: Дисковые Задние тормоза: Барабанные
Устройство двигателя автомобиля
На автомобилях установлены двухцилиндровые, четырехтактные карбюраторные двигатели модели 1111 и 11113 с различным объемом цилиндров. Они имеют рядное расположение цилиндров и распределительный вал, размещенный на головке цилиндров.
Эти два унифицированных двигателя рабочим объемом 649 и 750 см 3 отличаются поршнями и блоком цилиндров (различные диаметры впускных каналов и клапанов), прокладкой головки цилиндров (различные диаметры отверстий под цилиндры) и карбюраторами (различные тарировочные данные). Кроме того, есть отличия в величине уравновешивающих масс маховика, шкива привода генератора и уравновешивающих валов.
Двигатели со степенью сжатия 9,9 работают на автомобильном бензине АИ-93 с октановым числом по исследовательскому методу не менее 93.
Высокие мощностные и экономические показатели двигателей достигнуты за счет использования компактной камеры сгорания, двухкамерного карбюратора, подбором регулировок систем питания и зажигания, подбором формы впускных и выпускных каналов, фаз газораспределения, снижением механических потерь в двигателе в целом.
Цилиндры двигателя объединены вместе с верхней частью картера и представляют собой единую отливку — блок цилиндров. При такой компоновке обеспечиваются прочность конструкции, ее жесткость, компактность, надежность, а также уменьшается масса двигателя.
В нижней части блока цилиндров на трех опорах установлен коленчатый вал. Передний и задний концы коленчатого вала уплотняются самоподжимными резиновыми сальниками.
В каждом цилиндре двигателя имеется по одному впускному и одному выпускному клапану. Поршни 25 имеют по два компрессионных кольца и по одному маслосъемному с пружиной. Соединен поршень с шатуном поршневым пальцем, запрессованным в верхнюю головку шатуна.
Распределительный вал 12 установлен на головке цилиндров и приводится во вращение от коленчатого вала зубчатым ремнем 10. Достоинством привода являются простота конструкции и меньшая масса по сравнению с другими видами передач.
У двухцилиндровых двигателей (каковыми являются двигатели мод. 1111 и 11113) хуже уравновешенность движущихся масс кривошипно-шатунного механизма по сравнению с четырехцилиндровыми. Отсюда выше уровень вибраций двигателя. Если не принять соответствующих мер, то эти вибрации будут оказывать отрицательное воздействие и на кузов автомобиля и на пассажиров. Поэтому для снижения вибраций на двигателях мод. 1111 и 11113 установлены два уравновешивающих вала 31 с правой и левой стороны двигателя, которые приводятся во вращение шестернями от коленчатого вала. Эти валы имеют неуравновешенные массы и при вращении компенсируют инерционные силы от поршня и шатуна. Кроме того, для снижения вибраций на маховике 28 и шкиве 5 привода генератора выполнены односторонние приливы. В результате таких конструктивных мер вибрация двигателей снижена до допустимого уровня.

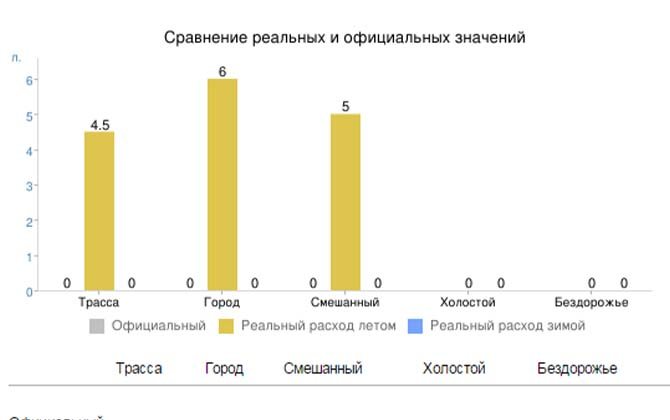

Расход топлива
Расход топлива в моторе Ока является самым маленьким по сравнению с остальными двигателями транспортных средств. В смешанном режиме составляет немногим больше трех с половиной литров на 100 километров, а при движении по трассе есть не более трешки.
При езде по городу с частыми остановками, перекрестками, пешеходными дорожками, где нужно останавливаться и пропускать людей, ждать пока не загорится зеленый свет, расход горючего увеличивается до 4 литров на сто километров.
Внимание! Тюнинговать двигатель для нароста мощностей не имеет смысла. Максимально прирост мощностей после перепрошивки мозгов движка может дать десять процентов. Для 30 лошадиных сил 10 процентов – это не целесообразно.

Похожая статья Технические характеристики и эксплуатация двигателя 1UZ FE
Блок цилиндров
Блок цилиндров 1 является базовой деталью двигателя и служит для установки и крепления механизмов, аппаратов и вспомогательных агрегатов двигателя. Блок отлит из специального низколегированного чугуна.
Протоки для охлаждающей жидкости сделаны по всей высоте цилиндров, что улучшает охлаждение поршней и поршневых колец и уменьшает деформации блока от неравномерного нагрева.
Для повышения жесткости нижняя плоскость блока опущена на 53 мм ниже оси коленчатого вала. Цилиндры блока по диаметру подразделяются на пять классов через 0,01 мм, обозначаемых буквами А, В, С, D, Е:
| Класс | Диаметр цилиндра двигателя 1111, мм | Диаметр цилиндра двигателя 11113, мм |
| А | 76,000. 76,010 | 82,000. 82,010 |
| В | 76,010. 76,020 | 82,010. 82.020 |
| С | 76,020. 76,030 | 82,020. 82,030 |
| D | 76,030. 76,040 | 82,030. 82,040 |
| Е | 76,040. 76,050 | 82,040. 82,050 |
Класс цилиндра указан на нижней плоскости блока против каждого цилиндра.
Цилиндр и сопрягающийся с ним поршень должны иметь одинаковый класс. При ремонте цилиндры могут быть расточены и хонингированы под увеличенный диаметр поршней на 0,4 и 0,8 мм.
В нижней части блока цилиндров расположены три опоры коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми вкладышами. Подшипники имеют съемные крышки 2, которые крепятся к блоку самоконтрящимися болтами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, что обеспечивает высокую точность, правильную геометрическую форму отверстий и их соосность.
Вкладыши среднего коренного подшипника сделаны без канавки на внутренней поверхности. Вкладыши крайних коренных подшипников до 1997 г. были с канавками на внутренней поверхности (и верхние, и нижние). С 1997 г. нижние вкладыши крайних коренных подшипников устанавливаются без канавки.
Крышки подшипников невзаимозаменяемы и на наружной поверхности имеют риски (см. гл. 9). Опоры подшипников и соответствующие им крышки отсчитываются от переднего торца блока цилиндров. Крышки расположены так, что метки находятся со стороны установки генератора.
Отличия, технические показатели
Немного о том, чем отличаются двигатели «Оки» отечественного производства касательно устройства. В целом, общая конструкция у них идентична. Разница лишь в:
Что касается рабочих параметров, то они приведены ниже:
| Характеристики силовых агрегатов «Ока» 1111 и 11113 | |||
| Параметр | «Ока» 1111 | «Ока» 11113 | «Ока» 11116 |
| Рабочий объем двигателя | 649 куб. см. | 750 куб. см. | 993 куб.см. |
| Мощность двигателя | 29,3 л. с. | 33 л.с. | 53 л.с. |
| Крутящий момент | 44 Нм | 50 Нм | 77 Нм |
| Компрессия двигателя | 9,9 | 9,9 | 9,9 |
| Тип системы охлаждения, объем | Жидкостная, 4,8 л | Жидкостная, 4,8 л | Жидкостная, 4,8 л |
| Тип системы смазки, объем масла | Комбинированная, 2,5 л | Комбинированная, 2,5 л | Комбинированная, 2,5 л |
| Тип системы питания | карбюраторная | карбюраторная | карбюраторная |
| Тип системы зажигания | электронная | электронная | электронная |
Все модификации силовой установки «Ока» агрегатировались исключительно с 4-ступенчатой механической коробкой передач.
Головка цилиндров
Головка цилиндров 22 отлита из алюминиевого сплава, имеет камеры сгорания клиновидной формы. В головку запрессованы направляющие втулки и седла клапанов, изготовленные из чугуна. Размеры седла впускного клапана больше размеров седла выпускного клапана. Седла, предварительно охлажденные в жидком азоте, вставлены в гнезда нагретой головки цилиндра. Благодаря этому обеспечивается надежная и прочная посадка седел в головке. Рабочие фаски седел шлифуются после установки их в головку концентрично отверстиям в направляющих втулках клапанов. Между головкой и блоком цилиндров установлена специальная безусадочная прокладка на металлическом каркасе.
На поверхности головки цилиндров, сопрягающиеся с корпусом подшипников, в зоне крайних опор распределительного вала наносят герметик типа КЛТ-75Т.
Сверху головка цилиндров закрывается литой алюминиевой крышкой 16 с прокладкой.
К заднему торцу головки цилиндров крепится корпус вспомогательных агрегатов 19.
Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат, который крепится на подрамнике автомобиля на трех эластичных опорах. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Опоры уменьшают вибрацию кузова при работе двигателя, обеспечивают минимальные колебания двигателя, а также предохраняют двигатель от ударных нагрузок при движении автомобиля по неровностям дороги. Расположение опор с учетом центра тяжести двигателя и силового агрегата способствует уменьшению передачи вибрации кузову. Конструкция подвески двигателя исключает возможность непосредственного контакта деталей двигателя с кузовом, что значительно уменьшает передачу шумов и стуков работающего двигателя внутри кузова.
Какой двигатель для «Оки» можно установить
Модель Ваз-1111 «Ока» изначально проектировалась в качестве доступного бюджетного авто для начинающих водителей и людей с инвалидностью. Главной задачей конструкторов стал выпуск такого транспортного средства, которое владелец сможет обслуживать самостоятельно, то есть без обращения на СТО. По этой причине силовой агрегат и другие узлы были выполнены из массовых и полностью доступных комплектующих.
В этой статье мы намерены поговорить о том, какие ДВС устанавливались на Ваз-1111, в чем особенности силовых установок для данной модели, а также на что можно заменить штатный двигатель Ока при необходимости такой доработки автомобиля.

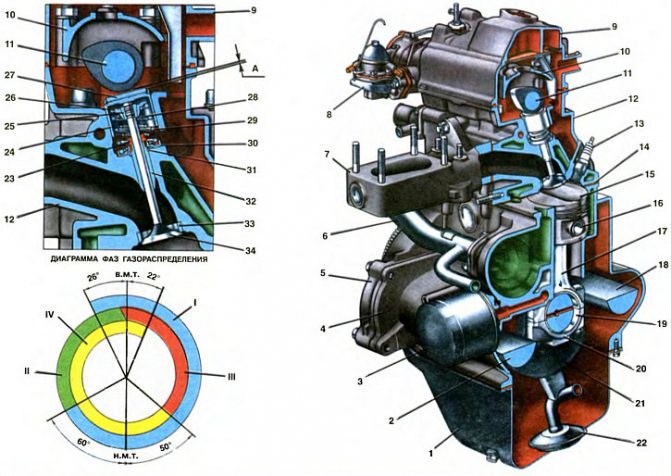

Фазы газораспределения

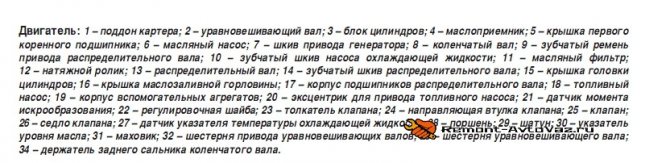

1. Масляный картер. 2. Правый уравновешивающий вал. 3. Масляный фильтр. 4. Блок цилиндров. 5. Держатель заднего сальника. 6. Подводящая труба насоса охлаждающей жидкости. 7. Впускная труба. 8. Топливный насос. 9. Крышка головки цилиндров. 10. Корпус подшипников распределительного вала. 11. Распределительный вал. 12. Головка цилиндров. 13. Свеча зажигания. 14. Прокладка головки цилиндров. 15. Поршень. 16. Поршневой палец. 17. Шатун. 18. Левый уравновешивающий вал. 19. Вкладыш шатунного подшипника коленчатого вала. 20. Крышка шатуна. 21. Коленчатый вал. 22. Приемник масляного фильтра. 23. Маслоотражательный колпачок. 24. Толкатель клапана. 25. Сухарь клапана. 28. Тарелка пружины клапана. 27. Регулировочная шайба. 28. Внутренняя пружина клапана. 29. Наружная пружина клапана. 30. Опорная шайба пружин. 31. Стопорное кольцо. 32. Направляющая втулка клапана. 33. Седло клапана. 34. Впускной клапан.
А — зазор в механизме привода клапанов на холодном двигателе: 0,15—0,25 мм для впускных клапанов и 0,3—0,4 мм для выпускных. I — впуск горючей смеси II — сжатие III — рабочий ход IV — выпуск отработавших газов
За один рабочий цикл в цилиндре двигателя происходят четыре такта: впуск горючей смеси, сжатие, рабочий ход и выпуск отработавших газов. Эти такты осуществляются за два оборота коленчатого вала.
Впускной клапан начинает открываться до подхода поршня к верхней мертвой точке (в. м. т.), т. е. в положении поршня, соответствующем 26° поворота коленчатого вала до в. м. т. Это необходимо для того, чтобы клапан был полностью открытым (когда в такте впуска горючей смеси поршень пойдет вниз) и через полностью открытое впускное отверстие поступило бы по возможности больше свежей горючей смеси.
Впускной клапан закрывается после прохождения поршнем нижней мертвой точки (н. м. т.), т. е. в положении, соответствующем 60° поворота коленчатого вала после н. м. т. Вследствие инерционного напора струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивается лучшее наполнение цилиндра. Таким образом, впуск практически происходит за время, соответствующее повороту коленчатого вала на 266°.
Выпускной клапан начинает открываться еще до полного окончания рабочего хода, до подхода поршня к н. м. т., т. е. в положении, соответствующем 50° поворота коленчатого вала до н. м. т. В этот момент давление в цилиндре еще довольно велико и газы начинают интенсивно истекать из цилиндра, в результате чего их давление и температура быстро падают. Это значительно уменьшает работу двигателя, потребную для выпуска газов, и предохраняет двигатель от перегрева.
Пример
Допустим, А = 0,26 мм; В = 3,75 мм; С = 0,2 мм (для впускного клапана). Тогда: Н = 3,75 + (0,26 — 0,2) = 3,81 мм. В пределах допуска на зазор ±0,05 мм принимаем толщину новой шайбы равной 3.8 мм.
В толкатель клапана устанавливают новую регулировочную шайбу, убирают фиксатор и еще раз проверяют зазор. Если он отрегулирован верно, то щуп толщиной 0,2 или 0,35 мм должен выходить с легким защемлением. Последовательно поворачивая коленчатый вал на полоборота, что соответствует повороту метки на шкиве распределительного вала на 90°, регулируют зазоры у остальных клапанов, согласно очередности, указанной в таблице:
Номера кулачков считать по порядку от шкива распределительного вала.
