Топливный фильтр в Ниссан Альмера Классик, как и в любом транспортном средстве, представляет собой один из основных компонентов системы подачи горючего. Его регулярное обслуживание и замена являются обязательным условием поддержания автомобиля в исправном состоянии.

[ Скрыть]

Где находится фильтр топлива?

Бензонасосы на автомобилях Ниссан Альмера Классик располагаются в специальном съемном модуле внутри топливного бака. На этих машинах применяется двухступенчатая система очистки бензина.

Она состоит из двух фильтров:

• первый – предназначен для грубой очистки топлива и расположен на входном отверстии топливозаборного модуля;
• второй — тонкой очистки установлен на верхней части корпуса бензонасоса.

Местонахождение топливных фильтров и насоса на Ниссан Альмера H16 абсолютно идентично расположению этих устройств в Ниссан Альмера Классик.

Схема расположения фильтров в модуле топливного насоса

На модели Альмера G15 установлена упрощенная система фильтрации топлива, состоящая всего из одного устройства для грубой очистки.

Ниссан примера Р12 замена топливного фильтра

Расположение топливного фильтра

Фильтры грубой и тонкой очистки на Almera Classic находятся в составе топливного модуля. Стакан помещен внутрь бензобака. Для доступа к нему потребуется снять задний ряд сидений и открыть технологический лючок.

Составляющие элементы топливного стакана

Топливный модуль в разборе

Периодичность замены

Завод-изготовитель не указывает в сервисном мануале к автомобилю срок службы фильтра. По официальной документации Ниссан, его замена осуществляется только вместе с установкой нового топливного насоса. Но владельцы машин, учитывая нестабильное качество бензина в России, стараются менять фильтры через каждые 90 тыс. км пробега. Некоторые автолюбители выполняют эту процедуру намного чаще — через 12–15 тысяч км.

Иногда возникает необходимость срочной замены устройства фильтрации. Ее признаками могут служить провалы и рывки при работе мотора, особенно при разгоне больше 80 км/час. Может наблюдаться «троение» двигателя в различных диапазонах оборотов.

Прочистка фильтра

Несмотря на обилие информации о возможности избежать установки бензонасоса целиком и подобрать различные виды запчастей вместо использования оригинальных, профессиональные сотрудники Тех. такой вариант не предложат. Экономия на топливном насосе – это порча двигателя, некорректное перераспределение давления в бензомагистрали.

Извлечение и чистка топливного фильтра (сеточки) также не рекомендована по той же причине. Процедура нежелательна в качестве постоянной меры, но в самых крайних случаях допустима, при условии, что после автовладелец максимально быстро обратится в ЦТО для полноценных мероприятий, в соответствии с руководством по ремонту автомобилей Ниссан.

Стоимость услуги по обслуживанию топливных фильтров в инжекторной системе автомобиля многим автовладельцам кажется высокой. Но игнорировать обращение к специалистам не рекомендуется. Некорректное снятие, установка конструкции, отказ от использования оригинальных аксессуаров прямо влияют на его эксплуатационные характеристики. Установить вовремя новый топливный насос и фильтр – намного дешевле и быстрее, чем проводить работы по ремонту всей магистрали.

Выбираем фильтр

В отдельном виде оригинальные фильтры для горючего на Ниссан в продаже отсутствуют. Их можно приобрести и заменить только в сборе с топливным насосом. Артикул детали для заказа товара 17040–95F0B.

Аналоги

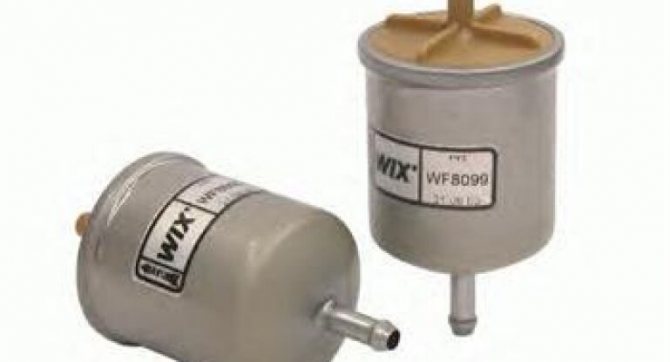

В качестве аналога оригинального фильтрующего механизма для топливной системы машины Nissan применяют устройства от других автопроизводителей. Наиболее часто с этой целью используют фильтр грубой очистки от Hyundai Accent (артикул товара 31090–25000) или отечественного ВАЗ 2110–12. Эти детали в отличие от подлинника имеют иную форму установочной части, которую придется немного подрезать. Из оригинальных запчастей понадобится резиновое кольцо для герметизации крышки модуля (17342–95F0A). Обычно его приходится менять после повреждения при неаккуратном демонтаже крышки.

Выбор фильтров тонкой очистки немного богаче — это оригинальная деталь от Акцента (артикул 31911–25000) или ее аналог SCT с номером ST 399. Эти устройства отличаются от оригинальных фильтров Ниссан расположением крепежной точки регулятора давления топлива. При их монтаже нужно немного подрезать пластиковый корпус стакана, где расположен бензонасос. Установка таких элементов неоднократно опробована на машинах Nissan 2006, 2007 и 2008 годов выпуска. Для Almera G15 подходящим фильтром является Francecar FCR 210141, который успешно прошел тестирование на машине 2014 года выпуска.

Меняем топливный фильтр Альмера Н16

Проблемы с запуском и работой ДВС Ниссан Альмера Н16 могут возникнуть по причине загрязнения топливных фильтров грубой и тонкой очистки, неполадки также возникают в насосе. Приняв решение о чистке (замены деталей топливного узла), нужно подготовить инструменты и материалы. А именно:

• емкость (0,5 л);
• отвертки с плоским и крестообразным шлицем;
• гаечные ключи;
• огнетушитель (для безопасности);
• ветошь (чем больше, тем лучше);
• ацетон или средство для чистки карбюратора.

Работы должны проходить в отлично проветриваемом помещении вдали от источников огня.

Поддеваем и открываем заглушку, отсоединяем питающий кабель

Для работы также могут понадобиться: пылесос, строительный фен или кипяток, топливные шланги (можно купить от российского автомобилей), хомуты металлические.

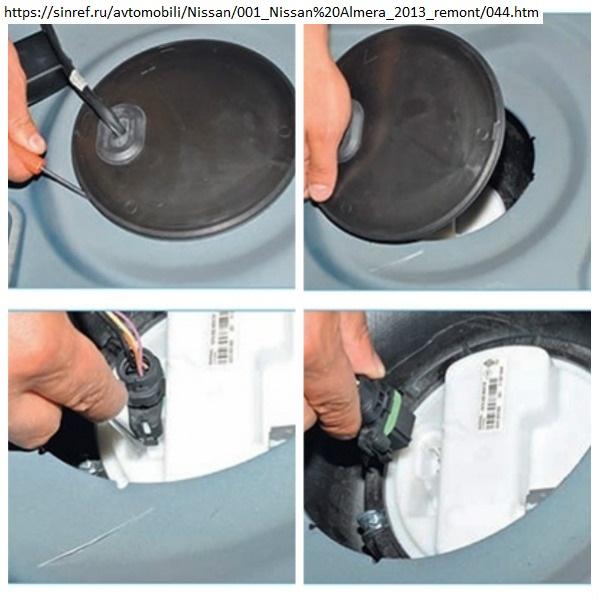

Извлекаем из бака топливный модуль

Замена топливного фильтра на Ниссан Альмера N16 предполагает демонтаж модуля. Достается он так:

1. Снимаем подушку сиденья, расположенного сзади. Крышку поддеваем плоской отверткой.
2. Отжимаем фиксатор колодки с проводами, саму колодку отводим в сторону.
3. Сбрасываем давление в топливной системе (мотор запускаем, он работает до тех пор, пока не заглохнет). Зажигание выключаем.
4. Сжимаем фиксатор, топливную трубку снимаем со штуцера.
5. Прижимное кольцо скручиваем монтажной лопаткой (нужно толкать кольцо за выступы) и вынимаем.
6. Модуль вытаскиваем из бака. При этом поплавок нужно вывести из отверстия в баке.

Отсоединяем топливопровод, откручиваем кольцо крепления, убираем прокладку

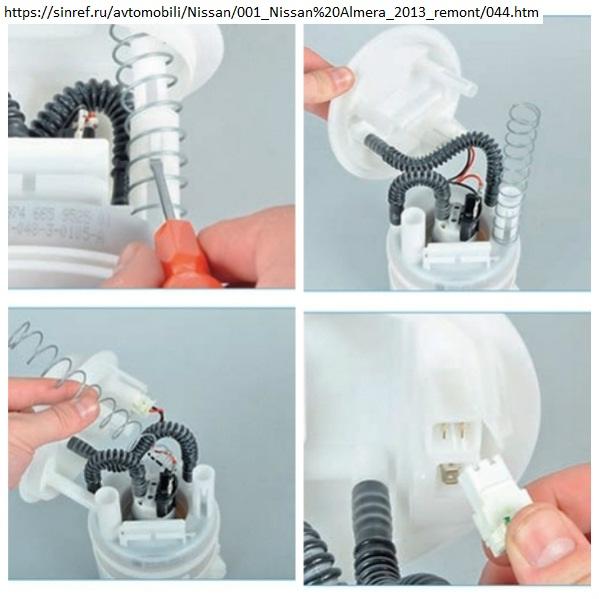

Разбираем узел подачи топлива

Из демонтированного модуля нужно слить оставшееся топливо. Открытое отверстие в бак следует прикрыть для того, чтобы предотвратить попадание мусора.

Ниссан рекомендует полную замену, однако фильтр можно снять, а сеточку промыть. Владельцы Альмера N16 меняют также датчик указателя уровня бензина, насос.

Разбор ведется в таком порядке:

Отсоединяем провода датчика уровня топлива, отсоединяем фиксатор и снимаем датчик уровня топлива,

1. Отсоединяем колодку с проводами, отвечающими за работу датчика (на обратной стороне крышки).
2. Через фиксатор освобождаем сам датчик, он демонтируется.
3. Плоской отверткой поддеваем фиксаторы стакана. Стакан отсоединяется от корпуса.
4. Сеточку снимаем с насоса (за нее следует потянуть). Деталь меняем на новую или промываем.
5. Крышка модуля держится за счет фиксатора, который поддеваем отверткой. Крышка отводится в сторону, освобождается пружина.
6. От насоса отсоединяем провода, деталь вынимаем из подлежащего замене топливного фильтра.

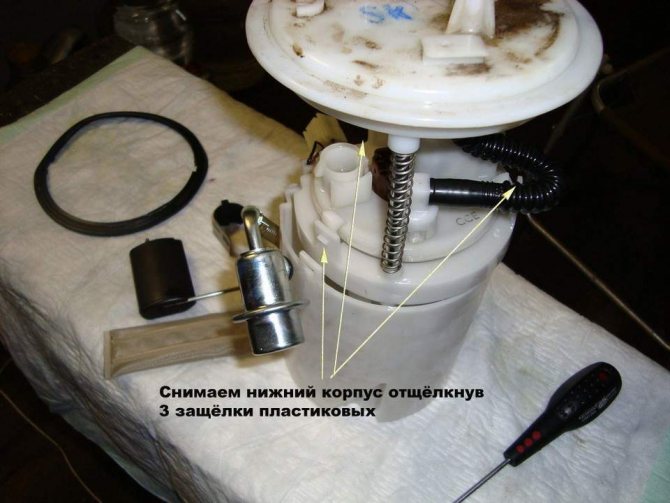

Отсоединяем три защелки, снимаем стакан, внимательно с маленькой прокладкой, снимаем фильтр грубой очистки

Меняем фильтр тонкой очистки, подсоединяем трубки и собираем

На насосе Ниссан Альмера Н16 стоит гофрированная трубка из пластика. Чтобы ее снять, нужно обдать трубку кипятком. После этого она легко снимется.

Трубки легче надеть но новый фильтрующий элемент, если использовать для прогрева фен. Размягченный пластик поддается лучше.

Короткая трубочка идет одним концом на бензонасос, другим к топливному фильтру тонкой очистки. Длинная идет на крышку насосного корпуса, второй конец также на фильтр.

Отжимаем фиксатор крышки, снимаем крышку и пружину, отсоединяем провода
Важно– не перепутать трубки местами, сделав правильное подсоединение.

Узел после обновления фильтра собирается в обратной последовательности. При возвращении крышки на место стрелка на ней должна совпасть с меткой на топливном баке. Трубка надевается на штуцер, причем должен прозвучать характерный щелчок фиксаторов. Герметичность проверяется при включенном зажигании.

Извлекаем топливный насос и разъединяем шланги

Как поменять своими руками?

Иногда владельцы автомобилей обращаются к официальному дилеру по вопросу замены топливных фильтров Ниссан Альмера Классик. Но чаще всего многие предпочитают выполнить эту работу самостоятельно.

Подготовка

Перед заменой топливного фильтра нужно подготовить инструменты и вспомогательные материалы.

Краткий список необходимого:

• гаечный ключ на 10;
• газовый ключ;
• отвертка с узким плоским и крестообразным жалом;
• средство для очищения (ацетон, растворитель или вещество для промывки карбюраторов);
• пустая устойчивая емкость объемом 0,5–1,0 литра для слива остатков бензина из магистрали;
• ветошь для сбора пролитого топлива.

Этапы работы

После подготовки инструмента можно начать работу по снятию и замене деталей.

Пошаговая последовательность:

1. Необходимо сбросить давление в топливной системе. Для этого нужно найти в монтажном блоке, который расположен под панелью приборов в районе левой ноги водителя, предохранитель насоса. Он отмечен на схеме, находящейся на крышке блока, как «fuel pump». Следует вынуть его из гнезда. Затем необходимо завести двигатель автомобиля. Он поработает короткое время и заглохнет. Данную процедуру желательно повторить несколько раз с интервалом между пусками около минуты. Во время работы мотора следует открыть заливную горловину бензобака для выравнивания давления с атмосферным.
2. Откинуть подушку заднего сидения, под которой расположен бак. На нем имеется монтажное гнездо, в котором установлен топливный модуль. Перед снятием крышки желательно протереть пыль и грязь вокруг гнезда. С помощью гаечного ключа на 10 или крестовой отвертки необходимо открутить три болта крепления крышки. Под ней будет находиться цилиндрический модуль, изготовленный из белого пластика с черным кольцом по окружности.
3. Если давление топлива не было сброшено описанным выше методом, то его можно понизить при отключенном разъеме питания насоса. Процедура запуска двигателя аналогична. Затем необходимо установить емкость рядом с модулем для слива. Нажав на зажимное кольцо, нужно сдернуть шланг подачи горючего, предварительно обмотанный ветошью, и быстро перебросить его в тару. Важно не пролить топливо на элементы салона, поскольку бензин будет очень долго испаряться из них. Вытечь из магистрали может до 0,2–0,3 литра горючего.
4. Далее следует открутить крышку модуля, которая закреплена кольцевой гайкой (черное кольцо с выступами по периметру модуля). Гайка затянута достаточно плотно и доступ к ней неудобен. Для откручивания используют рукоятки газового ключа. Теперь можно достать модуль топливного насоса в сборе с фильтрами. При этом важно не повредить поплавок измерителя уровня горючего, установленный в нижней части устройства.
5. Нужно снять верхнюю крышку модуля, отогнув плоской отверткой три лепестковых зажима, и отсоединить разъемы с датчика уровня топлива и насоса. Иногда провода могут быть скреплены между собой нейлоновой стяжкой, которую необходимо срезать.
6. После отсоединения разъемов можно вынуть насос с фильтрами из корпуса модуля. Он закреплен тремя зажимами, на которые необходимо нажать, одновременно вытягивая насос. Регулятор давления находится на хомуте и снимается очень легко. Затем нужно провести чистку пластикового стакана модуля от накопившейся внутри грязи.
7. Далее проводится наружный осмотр насоса, а также ремонт и обслуживание элементов конструкции. Фильтр грубой очистки стоит на нижней части механизма и очень просто снимается рукой. Устройство тонкой очистки находится вверху насоса и крепится двумя пластиковыми зажимами. Для их отгибания используют жало плоской отвертки. При демонтаже фильтров важно не забыть снять манжеты со штуцеров насоса, которые устанавливаются в новые механизмы очистки.
8. Затем можно сменить устройства фильтрации и приступить к сборке в обратной последовательности. При этом нужно доработать клапан регулятора давления, разрезав его трубку и удлинив ее вставкой из бензостойкого шланга.

Посмотреть процедуру выполнения замены фильтров топлива можно на видео от пользователя Азат Аликберов.

Процедура замены: пошаговая инструкция

Перед выполнением операций нужно приготовить такие инструменты:

• набор гаечных ключей;
• накидной инструмент (газовый ключ);
• кусачки, плоскогубцы;
• набор отвёрток с разным жалом;
• средства для очищения ржавчины (растворитель, карбклинер);
• пустая ёмкость объёмом 1 литр для слива остатков бензина из топливных линий;
• чистая тряпка.

Работы по снятию элементов должны проводиться строго последовательно. Сначала надо сбросить давление в топливной системе автомобиля. Предохранитель, отвечающий за работу насоса, надо снимать с монтажного блока под щитком приборов в салоне машины. На схеме он отмечен как fuel pump.

Очерёдность действий такова:

1. Вытащить предохранитель.
2. Затем пустить двигатель.
3. Открыть крышку маслозаливной горловины.
4. Дождаться, когда мотор сам заглохнет.

Процедуру надо повторить ещё 2 раза с интервалом в 1 минуту.

Дальнейшие действия проводятся в салоне машины. Нужно:

1. Поднять задний диван автомобиля.
2. Найти люк, внутри которого топливный модуль.
3. Тщательно протереть вокруг крышки гнезда, чтобы не осталось грязи и пыли (иначе при открытии она попадёт внутрь, а это нежелательно).
4. Открутить крепёжные элементы крышки с помощью отвёртки или ключа.
5. Обесточить насос, вынув разъём питания.
6. Завести двигатель, дождаться его остановки.
7. Нажав на защёлки, резко выдернуть шланг подачи бензина.
8. Подождать, когда вытечет остаточный бензин из линии.

Чтобы горючее не пролилось и не заляпало всё вокруг — запах бензина может долго не выветриться из машины — надо возле модуля (белого пластикового корпуса с крышкой-ободком по окружности) поставить пустую ёмкость, в неё опустить подающий топливный шланг.

Теперь переходим к этапу снятия модуля. Нужно:

1. Открутить запорное кольцо модуля, используя накидной инструмент.
2. Достать топливный модуль, действуя аккуратно. Дело в том, что в нижней части устройства находится поплавок датчика уровня бензина. Если поспешить, его легко повредить.

Многие используют просто газовый разводной ключ, которым берутся за любой выступ зажима и вращают против часовой стрелки. Вообще стопорное кольцо затянуто очень крепко, доступ к нему неудобен. Поэтому не всегда удаётся работать газовым ключом (тем более, если он больших размеров). А вот использовать его ручку как упор — другое дело. Надо упереть ручку в нижнюю часть любого выступа справа, затем поднажать или слегка ударить молотком. Можно также использовать 2 ручки, ухватившись сверху за ключ и оказывая большее усилие. Нельзя использовать в качестве упора зубило (как рекомендуют делать некоторые горе-мастера)!

Далее проводят работы по разборке модуля:

1. Вынимают верхнюю крышку, отгибая зажимы лепесткового типа. Для этого используется отвёртка с плоским наконечником.
2. Отсоединяют разъёмы от регулятора (датчика уровня). Иногда проводка может быть стянута жёсткой скребкой. Её нужно срезать кусачками или плоскогубцами.
3. Нажимают сразу на 3 зажима, чтобы вытащить наверх бензонасос с обоими фильтрами из пластикового корпуса модуля.
4. Отсоединяют датчик давления — вытаскивается он легко, так как держится на хомуте.
5. Тщательно очищают внутреннюю полость корпуса, используя тряпку. Рекомендуется кончик её вымочить в ацетоне или бензине.

Насос нужно хорошенько осмотреть на предмет повреждений. Фильтр грубой очистки находится в нижней части устройства, сетка просто вынимается рукой. А вот элемент тонкой очистки крепится посредством пластиковых зажимов. Их следует аккуратно отжать плоской отвёрткой, чтобы фильтр освободился и вышел.

Далее проводится обратная сборка в бак. Устанавливается новый оригинальный топливный модуль Nissan (примерная цена – 15 тыс. рублей) или фильтр стороннего производителя. Важно не забыть поставить на место родные манжеты штуцеров.

Замена топливного фильтра в баке,на,что стоит обратить внимание

Цена вопроса

Стоимость самостоятельной работы по замене топливного фильтра на Nissan Almera Classic и N16 может варьироваться и зависит от производителя запасных частей. Цена оригинального насоса в сборе с фильтрами составляет около 10 тыс. рублей.

Стоимость неоригинальных фильтров значительно ниже — за весь комплект деталей придется отдать примерно 1700 рублей при использовании устройств Хенде или около 800 р. за более дешевые аналоги. Экономнее всего обойдется замена фильтра на Nissan G15 — его цена составляет в районе 120 рублей.

Топливный фильтр на Альмеру G15

1704200Q0G

На третьем поколении автомобиля (Альмера G15) дизельных двигателей не предусмотрено, так как устанавливались только бензиновые моторы.

На всех комплектациях с бензиновыми силовыми агрегатами установлен топливный модуль, в сборе с бензонасосом. Только в отличии от предыдущего поколения, здесь отдельная замена основного топливного фильтра не предусмотрена хотя возможность отделить модуль от корпуса с фильтрующим элементом есть. Поэтому отдельных артикулов нет. Артикул оригинального модуля — 1704200Q0G, цена – 11000 руб.Но, несмотря на то, что отдельная замена топливного фильтра не предусмотрена, водителями был найден заменитель, который аналогичен по параметрам и размерам с тем что встроен в топливный модуль. Производитель Masuma MFF N229, цена – 1100 руб.

Для фильтр сетки на Альмера 3-го поколения тоже не предусмотрен отдельный артикул, так как производитель рекомендует менять сразу модуль в сборе. Но можно установить аналог. Обычно ставят от той же фирмы Masuma, номер — MPU025, цена – 230 руб.

Когда менять?

На бензиновых Ниссан Альмера производитель обычно рекомендует менять весь топливный модуль в сборе через каждые 120 тыс. км. Но так как качество топлива не всегда самое высокое, это лучше делать чаще, хотя бы через каждые 80 тыс. км. Тем более, на обоих поколениях есть возможность менять только основной фильтр, оставляя при этом старый модуль. Фильтр–сетку при каждом ТО можно просто промывать очистителем для карбюраторов. На Альмере же с дизельными двигателями фильтр нужно менять через каждые 30 тыс. км.

Последствия несвоевременной замены

При несвоевременной замене топливных фильтров в лучшем случае машина просто не заведется, поскольку насос не сможет подавать бензин к форсункам в необходимом количестве. При этом есть риск выхода из строя насоса, так как он полноценно охлаждается и смазывается только при прокачке горючего. В худшем варианте мелкие частички грязи пойдут по топливным магистралям к форсункам системы впрыска и забьют их. Иногда это засорение может быть настолько сильным, что его невозможно очистить. В таком случае детали подлежат замене.

Замена топливного фильтра на Nissan Almera Classic и N16

Замена топливного фильтра является неотъемлемой частью регламентных работ для любой модели авто. В руководстве по эксплуатации Nissan Almera Classic и Ниссан Альмера N16 четко сказано — топливный фильтр Ниссан Альмера N16 не обслуживаемый, но на практике умельцы меняют его каждый 150 — 180 тысяч км. Тем не менее, завод-производитель рекомендует воздержаться владельцев авто от замены одного топливного фильтра — по регламенту фильтр лучше менять с бензонасосом.

Но инженеры Nissan не знают, что отечественные автолюбители в целях экономии денег приспособились менять только сетку бензонасоса или же прочищать ее, а не менять весь насос полностью. Рассмотрим процесс замены топливных фильтров на Ниссан Альмера Классик и N16 по принципу, как сказано выше — только вместе с бензонасосом.

Фотогалерея

Ниже представлены фото по замене топливного фильтра в автомобиле Ниссан.

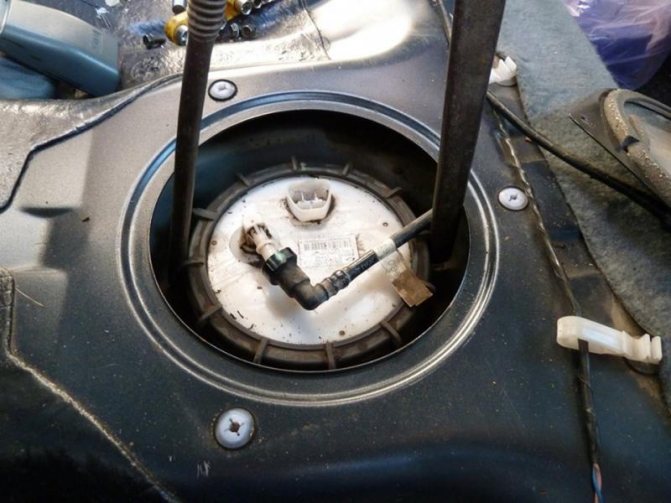

Крышка модуля под сидением

Зажимы фиксации топливной трубки

Откручивание кольцевой гайки с помощью газового ключа

Фильтр грубой очистки, забитый грязью

Новый и старый фильтры тонкой очистки — хорошо заметна разница в конструкции

Подрезка крепления нового фильтра грубой очистки

Черным овалом обозначено примерное место разреза трубки клапана

Доработанный клапан собран

Собранный модуль с доработанным клапаном

Разрезанный старый фильтр наглядно показывает количество грязи в бензине

Видео «Замена топливных фильтров»

Ролик от канала Pro Авто32 показывает, как произвести замену фильтрующих устройств.
