По причине неисправности модуля зажигания в работе инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики неисправности.

— Проверка на короткое замыкание

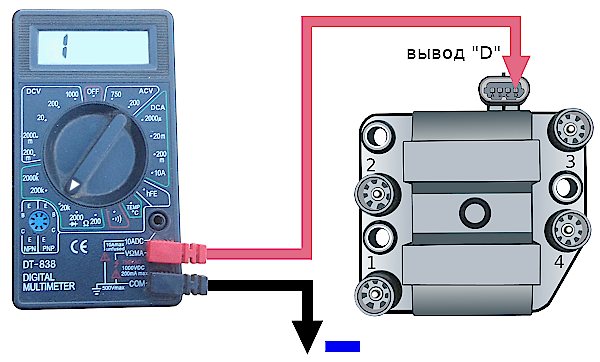

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

— Проверка на «обрыв»

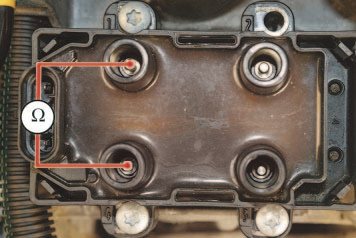

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

— Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

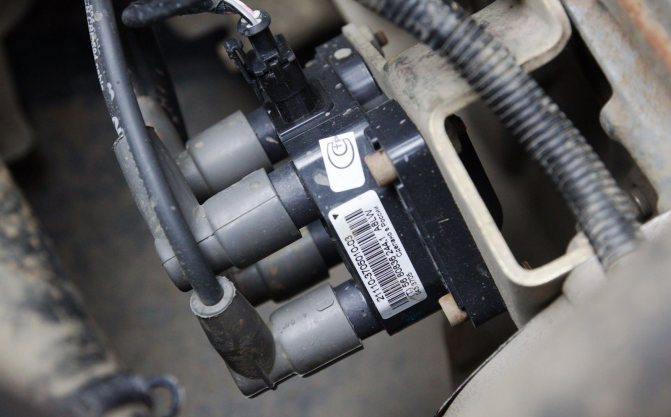

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Проверка катушки зажигания прямо на автомобиле

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Модуль зажигания. Прозвон проводки.

Особенности устройства катушки зажигания

Вне зависимости от того, каким мотором оснащена ваша ВАЗ 21099 — инжектором с форсунками или карбюратором — предназначение КЗ одно. Катушка зажигания ВАЗ 2109 предназначена для получения хорошей искры на электродах свечей, что необходимо для воспламенения горючей смеси. КЗ на инжекторе или карбюраторе позволяет генерировать высоковольтные импульсы, обеспечивающие качественный разряд между электродами. Если говорить простыми словами, то катушка зажигания ВАЗ — это трансформатор, который функционирует в импульсном режиме из позволяет преобразовать 12-вольтное напряжение в 20-30 тысяч вольт.

Будет полезно: Jaguar может убить r моделей, чтобы позволить svrs shine

Демонтаж КЗ из посадочного места

Чтобы обеспечить возгорание горючей смеси, для передачи импульса используются высоковольтники (провода). Принцип функционирования системы в целом довольно простой — после поворота ключа в замке зажигания трамблер получает импульс и передает его на КЗ, где тот преобразуется. После этого прерыватель распределяет искру в соответствии с техническим регламентом — на определенные цилиндры. Что касается конструкции КЗ, то она на ВАЗ 2109 карбюратор или инжектор ее схема довольно проста — она состоит из первичной и вторичной обмоток, которые намотаны на магнитопровод.

Первичная обмотка намотана из более толстого провода с меньшим числом витков, а вторичная имеет большее количество витков, но менее толстый провод. Высоковольтный импульс появляется в результате электромагнитной индукции и накопления заряда, а передается он в ходе отключения первички. После его передачи происходит воспламенение топливовоздушной смеси, что способствует запуску двигателя (автор видео — канал Автоэлектрика ВЧ).

Диагностика цепи питания катушки зажигания(инжектор)

Признаки неисправности модуля зажигания

Неисправность модуля зажигания определяют по следующим признакам:

1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнализатора «Cheсk Еngine».

Модуль зажигания ВАЗ-2114: различные признаки неисправности

Специалисты отмечают основной признак неисправности катушки зажигания – это отсутствие на свечах зажигающей искры. Но, помимо него, существуют и другие признаки, по которым можно судить о том, что модуль вышел из строя:

1. Отсутствие динамики во время разгона двигателя.
2. Появление провалов в работе автомобильного двигателя в момент резкого нажатия ногой на педаль газа, чтобы транспортное средство набрало разгон.
3. Заметное снижение мощности мотора (как говориться, «мотор «не тянет»).
4. «Плавание» холостого хода.

При появлении первых признаков неисправности описываемого модуля владельцу ВАЗ-2114 следует произвести его диагностику. Это можно сделать как самостоятельно в домашних условиях, так и в ближайшем сервисном центре по ремонту автомобилей данной модели.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

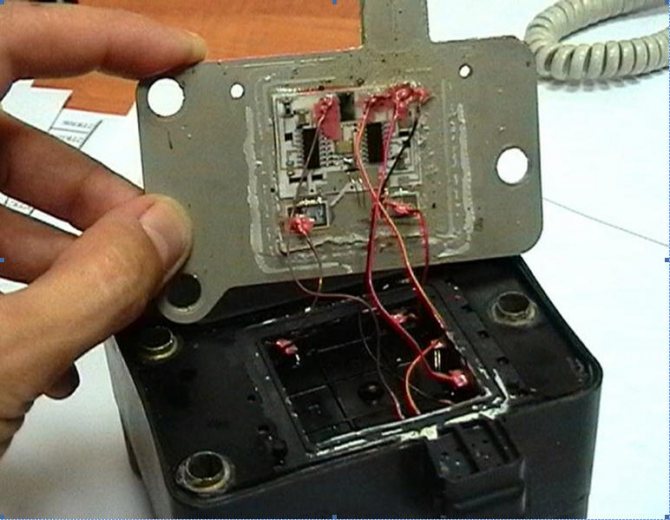

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.

Назначение модуля зажигания

Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

Расположение на автомобиле

На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.

Устройство модуля зажигания

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Принцип действия модуля зажигания

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

Неисправности модуля зажигания

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания следует вначале проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

По причине неисправности модуля зажигания в работе инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

Необходимые инструменты

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики неисправности.

— Проверка на короткое замыкание

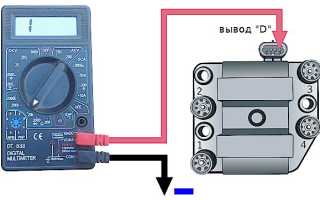

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

— Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

— Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ с карбюраторными и инжекторными двигателями

— Схема системы зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

— Проверка катушки зажигания системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Проверка модуля зажигания автомобиля Рено Логан 1

Свежие комментарии

• Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
• Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Как проверить модуль зажигания?

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит).

В данной статье мы поговорим о том, как проверить модуль зажигания своими руками.

Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые высоковольтные провода никак не влияют на модуль зажигания. На самом деле, неисправные вв-провода могут привести к тому, что искра в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля.

Давайте перейдем непосредственно к проверке модуля зажигания. Чтобы правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф. Но, как правило, у обычного водителя нет ничего подобного ,кроме обычной, контрольной лампочки и тестера, поэтому наша задача – использовать только эти доступные всем приборы.

Проверка модуля зажигания

Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему. Для этого первым делом отсоединяем колодку проводов, берём тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя. Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить предохранитель. идущий на модуль зажигания. Следующим шагом берём контрольную лампочку на 12В и подсоединяем её на контакты А и В. Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А. Аналогично выполняем данную оперцию с контактом В.

Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим.

1. Первый и самый простой способ проверки модуля – замена модуля на заведомо рабочий. Здесь всё просто: берём модуль с машины донора и меняем его. Но здесь есть определённые минусы:

• машины донора может не оказаться, покупать новый модуль – не соответствует нашей задаче;
• не от любой машины подойдёт модуль зажигания: «конечно же!» — скажете Вы, — «от SAMARы то подойдёт». Но не всё так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л. Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в ЭБУ. поэтому модуль отсеевается за ненадобностью, остаётся только катушка. Учтите этот факт, и ищите нового донора;
• нужно обязательно убедиться в исправности вв-проводов: как проверить вв-провода?

Иначе есть большая вероятность того, что модуль зажигания сгорит.

2. Следующий метод – метод шевеления модуля. Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль: Ремонт модуля зажигания. Если модуль ремонту не поддаётся, то его нужно заменить (Замена модуля зажигания ).

3. Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм.

labavto.com

Одной из причин возникновения проблем с возникновением искры в ДВС на ВАЗ 2109 является неисправность катушки зажигания (КЗ). Чтобы диагностировать точно неисправность нужно знать конструкцию узла, уметь провести проверку и в случае необходимости установить новое изделие.

Особенности конструкции катушки

Этот узел предназначен преобразовывать низкое бортовое напряжение (12 В) в высоковольтное (15-30 тыс. В), которое подается на свечи системы зажигания, чтобы воспламенить ТВС в цилиндрах мотора. Импульс передается по проводам высокого напряжения.

Как на моторах с инжектором, так и на карбюраторных установлена система зажигания с трамблером (распределителем). Схема работы не сложная. На трамблер поступает низковольтный ток, передающийся далее на КЗ. Поступивший импульс преобразовывается в высоковольтный ток. Затем трамблер распределяет его в определенном порядке на свечи.

Основными элементами катушки являются первичная и вторичная обмотки, намотанные на наружный магнитопровод. На первой небольшое количество витков медной проволоки – от 100 до 150, но она большого сечения. У второй количество витков значительно больше – от 15000 до 30000, провода также из меди, но с меньшим сечением. Сверху идет первичная обмотка, а внутри нее вторичная обмотка.

Во вторичной обмотке высоковольтный ток возникает благодаря действию электромагнитной индукции и накоплению заряда в первичной обмотке, которые возникают после отсечки тока в первичке. Высоковольтный ток поступает на центральную клемму КЗ, а далее трамблер распределяет его на свечи зажигания.

Признаки и причины неисправностей

Чаще всего искра пропадает неожиданно, но внимательные водители с опытом, могут предугадать исчезновение искры по следующим признакам:

• За 500 км до окончания срока службы КЗ автомобиль порой с трудом можно заводится, лишь после нескольких минут прогрева. Некоторое водители связывают это с холостым ходом.
• Во время запуска неразогретого мотора и нажатой педали акселератора двигатель начинает активно троить. Это длиться несколько секунд и после последующего нажатия на акселератор, мотор работает нормально.
• Провалы или рывки при старте.
• Неустойчивый холостой ход, нестабильная работа движка на малых оборотах.
• При сильном нажатии на акселератор вместо увеличения скорости, появляются провалы.
• Слабая искра или полное ее исчезновение.

Будет полезно: Процесс замены топливного фильтра на авто кіа sorento: фото и видео
Характерные неисправности КЗ:

• на крышке присутствуют потеки масла;
• замыкание между витками любой из обмоток;
• пробой изоляции вторичной обмотки на корпус (массу) КЗ;
• разрыв в электрической цепи обмоток;
• механические повреждения или дефекты на корпусе или крышке КЗ;
• показания на измерительном тестере не соответствуют требованиям.

Неисправность КЗ может быть вызвана такими причинами:

• Недорогие низкокачественные свечи зажигания. Экономия на свечах выливается в дорогостоящий ремонт.
• Перегрев – часто встречающаяся причина выхода из строя КЗ. Если двигатель постоянно перегревается, то КЗ долго не прослужит. Изделие имеет допустимое количество циклов нагрева и остывания.
• Со временем КЗ изнашивается, как и любое изделие. Эксплуатационный срок катушки – 50-70 тыс. км пробега.

Как проверить КЗ в условиях гаража

При обнаружении признаков неполадки КЗ ВАЗ 2109 следует ее проверить на работоспособность. Во время проверки можно определить, что вызвало неисправность и как ее устранить. Сначала делаем визуальный осмотр узла. Если есть повреждения на крышке или корпусе, меняем на новый.

Если мотор не заводится, нужно убедиться, что КЗ не дает искру. Для этого извлекаем центральный провод из распределителя и подключаем запасную свечу зажигания. Затем зажимаем ее плоскогубцами и кладем корпусом на силовой агрегат или трамблер. Если после того как закрутиться стартер, не будет искры, это означает, что в системе зажигания есть проблемы.

Прежде всего нужно проверить наличие питания на КЗ. Один крокодил мультиметра присоединяем к выводу Б на КЗ, а второй бросаем на массу.

При наличии напряжения и отсутствии искры проверяем целостность проводки первичной обмотки. Отсоединяем от КЗ провода с низким напряжением и мультриметром или тестером производим измерения сопротивления обмоток обмотку.

Для проведения проверки нужно приготовить рожковый ключ на «8» и измерительный прибор: тестер или мультиметр. Кроме того, следует отключить питание авто, сняв отрицательную клемму с аккумулятора.

Проверка КЗ состоит из этапов:

• На обесточенной машине откручиваем с помощью ключа на «8» гайки крепления проводов с высоким напряжением к контактам КЗ и отсоединяем их. Перед этим запоминаем, как они были подключены, чтобы не ошибиться при установке. Очищаем контакты на катушке от остатков окисления и грязи.
• На следующем этапе поверяем первичную обмотку КЗ. Мультиметр переключаем в режим измерения сопротивления. Один его крокодил подключаем к выходу К на первичке, второй – к Б. На ВАЗ 2109 устанавливаются катушки двух типов: 3122.3705 – сухая, у которой замкнутый магнитопровод и 8352.12 и аналоги, наполненные маслом с магнитопроводом, который разомкнут. Контрольные сопротивления у них немного отличаются. При исправной первичке для 3122.3705 оно находится в пределах 0,43 Ом +/- 0,04 Ом, для 8352.12 . – 0,42 Ом +/- 0,05 Ом.

• Далее выполняем проверку вторичного элемента узла. Один крокодил присоединяем к разъему для высоковольтного кабеля, второй – к выходу Б. Если вторичная обмотка в рабочем состоянии, сопротивление для 3122.3705 будет в пределах 4,08 Ом +/- 0,40 Ом, для 8352.12 – 5,00 Ом +/- 1,00 Ом.

• На завершающем этапе проверяем изоляцию, то есть ищем короткое замыкание. Одину клемму мультиметра бросаем на массу, в качестве которой можно использовать корпус КЗ, а вторую присоединяем поочередно сначала к контакту Б, а затем к контакту К. При исправной работе тестер должен показывать значение не ниже 50 мОм. Если параметр сильно отличается, то есть замыкание.

Если выявилась неисправность на любом из этапов, узел нуждается в замене на новое изделие. На ВАЗ 2109 могут устанавливаться КЗ Если катушка исправна, нужно проверить трамблер, свечи и кабели высокого напряжения.

Ремонту неисправные КЗ не подлежат, их можно только заменить новыми. На ВАЗ 2109 с завода устанавливают МЗАТЭ-2. На рынке есть ее бошеский аналог по стоимости дороже оригинала, они эффективнее работают, надежнее и долговечнее. Существуют аналоги средние в ценовом сегменте – изделия фирмы Валео с хорошими эксплуатационными характеристиками.

Замена узла своими руками: пошаговая инструкция

Процедура замены КЗ на ВАЗ 2109 несложная, ее можно провести самостоятельно в собственном гараже. Занимает по времени не более получаса. Для проведения работ нужно купить новую КЗ, приготовить стандартный набор инструментов и WD-40 для прикипевших креплений.

Процесс замены состоит из последовательности шагов:

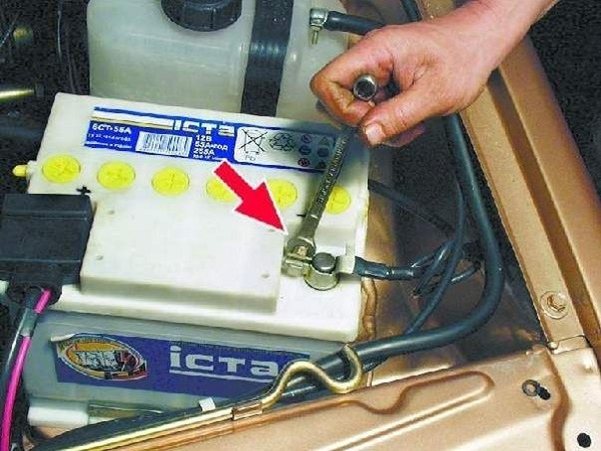

• Снимаем с аккумуляторной батареи отрицательную клемму, чтобы отключить электропитание автомобиля.

• Отсоединяем от КЗ кабель, подключенный к центральной части распределителя.
• Сверху катушки откручиваем 2 гайки, фиксирующие провода. Если они покрыты следами окисления, обработать средством WD-40 и дать постоять некоторое время.
• Снятые провода нужно пометить, чтобы правильно присоединить при дальнейшей установке и начертить схему расположения на листке бумаги.
• На кузове машины КЗ крепится двумя гайками. Их можно не до конца откручивать, тем более со стороны батареи к ним трудно добраться.

• Ослабив крепления, расшатываем узел и вынимаем его с посадочного места.
• Очищаем гнездо от загрязнений, ржавчины и устанавливаем новую катушку.
• Закручиваем крепежные гайки. Присоединяем провода согласно меткам и схеме.

Самостоятельная замена дает возможность сэкономить на техобслуживании и получить дополнительный опыт авторемонтных работ.

Катушка зажигания – один из важнейших элементов системы зажигания, поэтому за ее исправностью нужно следить, чтобы в дороге не попасть в неприятную ситуацию, когда машина не заведется по причине исчезновения искры из-за неисправности КЗ. Диагностику узла провести несложно выполнить своими руками в домашних условиях, действуя по вышеизложенной инструкции.

Катушка зажигания ВАЗ и ее возможные неисправности.

Устройство модуля зажигания ВАЗ 2109 инжектор

Устройство модуля зажигания на ВАЗ 2109

Один из самых сложных электрических приборов в автомобиле ВАЗ 2109 на системе инжектор, несомненно, модуль зажигания. Этот элемент бывает в инжекторных автомобилях, для карбюраторных машин ставиться обыкновенная катушка. Фактически модуль зажигания выполняет всего одну, но очень важную функцию – генерирует ток высокого напряжения, вплоть до 30 тысяч ватт. Далее, по высоковольтным проводам ток направляется на свечи, а уже они дают искры, от которых воспламеняется топливо в блоке цилиндров.

Устройство катушки зажигания на ВАЗ 2108

У катушек зажигания для каждой отдельно взятой модели автомобиля есть свои нюансы. На ВАЗах ее помещают в моторном отсеке, прямо под капотом. Внешне она представляет собой металлический цилиндр (его еще называют бобиной), внутри которого спрятана простая система: трансформатор со стальным сердечником внутри, расположенный между двумя обмотками. Сама бобина закреплена с левой стороны брызговика с помощью длинных шпилек.

Отдельно стоит сказать про обмотку. На ВАЗах первоначальное напряжение, которое дается на катушку зажигания, составляет всего 12 вольт. Первоначально в дело включается первичная обмотка (выглядит как медный провод на 130-140 витков). Вторичная обмотка наложена поверх первой и устроена она уже солиднее — это более тонкий медный проводок, в котором можно насчитать до 25 тысяч витков.

Отметим, что схема подключения на ВАЗах — одна из самых сложных, если сравнивать с другими автомобилями. Но как раз это, во многом, и гарантирует надежность и хорошую работу ВАЗов.

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

• Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
• Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
• Электронный блок управления.
• Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

• Датчик положения коленвала.
• Высоковольтные провода.
• Шкив с зубчатым венцом.
• Контроллер.
• Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент	Особенности
Катушка зажигания	Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Высоковольтные коммутаторы	Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления	Отвечает за распределение информации в виде электронных импульсов
Корпус	Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

• Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
• У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
• Плавающий холостой ход.
• Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

В случае если вы столкнулись с подобными проблемами, следует проверить свечи, на которых нет искры, датчик положения коленчатого вала и собственно сам модуль зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

• Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
• Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
• Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

• Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
• Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
• Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

• Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
• Очень важна и своевременная замена свечей. Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

Виды катушек зажигания

Чтобы определить вид катушки зажигания для конкретной машины, нужно обратить внимание на несколько вещей: модель автомобиля, тип системы зажигания и, в случае с ВАЗ, год выпуска. Дело в том, что до 1987 на ВАЗы устанавливали только контактные системы зажигания. Историческая “перестройка” отразилась и на строении автомобиля — после 87-го года стали устанавливать и БЗС, то есть бесконтактные системы.

Принципиальное отличие контактной и бесконтактной системы — коммутатор. В БЗС его используют вместо прерывателя, а в контактной он просто-напросто отсутствует.

На модели ВАЗ 2108, так же известной как “Спутник” или “восьмерка”, система зажигания бесконтактная. А значит, что для установки подходят катушки отечественного, в том числе нашего производства:

027.3705;

Характеристики:

Данные для проверки при +25º

Сопротивление первичной обмотки: 0,43 Om

Сопротивление вторичной обмотки: 4,7 kOm

Сопротивление изоляции: не менее 50 МОm
