Конструкторское бюро Ford использовало для автомобиля Focus II базовую систему питания с фильтром грубой очистки, двигателем бензонасоса, самим узлом и датчиком уровня горючего, скомпонованными в единый комплекс – топливный модуль. Он расположен в бензобаке, но инженеры просчитались, сделав невозможным ремонт и демонтаж узла без разборки бака.

Чтобы поменять агрегат, нужно знать, где находится бензонасос на Ford Focus II, и уметь выполнять снятие топливного насоса. Об этом мы поговорим далее в статье.

Регламент замены топливного фильтра Ford Фокус 2

ТФ грубой очистки на автомобиле ФФ-2 с инжекторным ДВС находится в самом бензонасосе, он представляет собой сеточку, встроенную в корпус (колбу). Этот фильтр считается несъемным (одноразовым), и по заводским условиям должен меняться целиком в сборе с насосом. Установленный заводом регламент замены погружного фильтра (в насосе) – через каждые 120 тыс. км пробега, наружного (выносного) – через 60 тыс. км.

На дизельных моторах ФТО расположен очень удобно, он находится сверху, сзади клапанной крышки ДВС. Сам фильтрующий элемент – бумажный, на автомобилях, эксплуатируемых в России, его рекомендуется менять через каждые 25-30 тыс. км.

Замена бензонасоса в баке Ford Focus II 1 6 Форд Фокус 2009 года

Замена топливного фильтра на Ford Focus 1

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

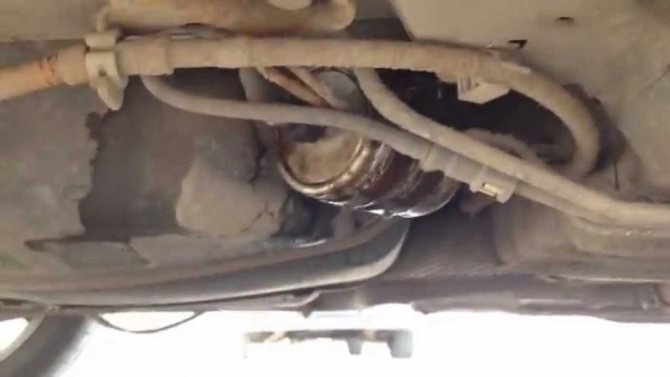

Интересно расположение ФТО на дизельных Ford Focus. Он находится сзади двигателя, сам фильтрующий элемент изготовлен из бумаги. Срок замены такого фильтра, соответственно, сокращается до 25 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Как снять бензонасос на Форд Фокус 2

Снятие бензобака и последующий демонтаж бензонасоса Форд Фокус 2 следует проводить на смотровой яме или на эстакаде. Обязательно использовать защитные перчатки и спецодежду. Также важным моментом является беспрепятственный доступ кислорода в помещение, где будет осуществляться замена бензонасоса, так как в процессе работ будут выделяться ядовитые пары бензина.

Снятие бензонасоса Форд Фокус 2:

• Предварительно снять теплозащиту и трубку фильтра (абсорбера)
• Через багажник открутить болты крепления для доступа к люку бензобака
• Отсоединить идущие к насосу шланги подачи и обратки, а также клеммы датчика бензонасоса
• Прокрутить стартером и завести двигатель автомобиля
• Оставить запущенный двигатель, пока автомобиль не заглохнет (т.е. топливная система не станет пустой)
• Для облегчения задачи последующей сборки все штуцера и шланги следует нумеровать в процессе работ
• Отвернуть от топливного бака бензонасос (при этом аккуратно обращаться с кольцом уплотнителя, так как данная деталь является достаточно хрупкой)
• В процессе съема бензонасоса следует проверять шланги и прочие компоненты топливной системы на предмет целостности
• При обнаружении поломки на каком-либо из компонентов системы подачи топлива следует произвести замену запчасти
• Вытащить бензонасос и уложить его на приготовленную заранее ветошь или картон

Вставка нового бензонасоса Форд Фокус 2 осуществляется в обратном порядке. На последнем этапе сборки следует немного прокрутить стартер для того, чтобы осуществить закачку топлива в систему. В это же время можно проверить конструкцию на течи и прочие дефекты.

Также после переустановки бензонасоса рекомендуется проверить свой автомобиль в различных режимах. Для этого необходимо на высокой скорости проехать по трассе и по наклонной плоскости.

Цена замены бензонасоса Форд Фокус 2 (дорестайлинговые модели и Фокус 2 рестайлинг), если работы проводятся в сервисе, составит от 3-х до 5-ти тыс. рублей (по Москве). Стоимость замены зависит от региона и во многом от устанавливаемой детали. Плюсом замены в специализированном сервисе является гарантия качества исполнения работ и возможность при возникновении неисправностей с отремонтированной частью автомобиля вновь бесплатно обратиться к мастеру.

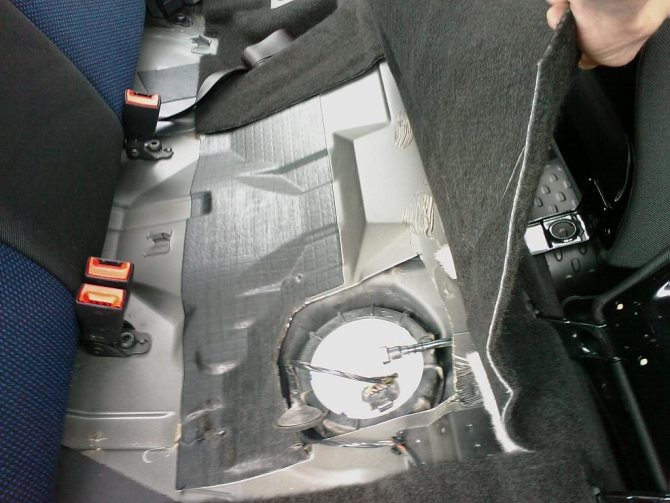

Люк под бензонасос Форд Фокус 2

Инженерами Форд не предусмотрено снятие бензонасоса прямо из салона авто. Поэтому для снятия бензонасоса нужно снимать бак, а процедура эта занимает достаточно много времени и сделать ее в дорожных условиях (например, если с бензонасосом возникли проблемы на трассе) очень неудобно. По этой причине некоторые автовладельцы делают лючок для снятия бензонасоса.

Вырезать люк под бензонасос Форд Фокус 2 несложно. Для этого необходимо вырезать в сидении отверстие соответствующего диаметра, проложить его по периметру резиновым уплотнителем, вырезать металлическую крышку для закрывания получившегося отверстия и прикрутить ее к основанию.

Замена фильтра тонкой и грубой очистки бензонасоса в автомобиле Ford Focus 2

Для слива горючего подходит груша или бензостойкий шланг. Тщательно очистите поверхность бензобака от грязи. Открутите прижимное пластиковое кольцо.

Теперь топливный стакан можно изъять из бака. Процедура монтажа нового насоса имеет свои тонкости.

Снятие и разборка топливного модуля Форд Фокус 2

На его корпусе присутствует стрелка. Она должна быть совмещена с риской на баке. При затягивании прижимного кольца помните, что оно пластиковое. Модуль нужно прочно зафиксировать, но чрезмерную силу лучше не прикладывайте. Можно ли не снимать? Для замены бензонасоса без снятия бака потребуется сделать отверстие в полу под задним сидением.

Чтобы все получилось аккуратно, используйте шаблон. Вырезать отверстие нужно по проведенной линии.

Используя болгарку или ножницы по металлу, вырежьте окружность. Осторожно удалите клеммное соединение и патрубки. Закройте ветошью концы топливопровода. При помощи деревянного бруска сорвите фиксирующее кольцо и полностью открутить.

Снимаем с горловины топливного бака уплотнительное кольцо. Отверткой поджимаем фиксатор датчика указателя уровня топлива… …и сдвигаем датчик по направляющим корпуса топливного модуля.

Отсоединяем наконечники проводов датчика указателя уровня топлива от выводов на верхней крышке модуля и снимаем датчик. Отверткой отжимаем четыре фиксатора на корпусе топливного модуля… …и снимаем нижнюю крышку модуля. Вынимаем топливный форд фокус 2 как разобрать топливный насос из топливного модуля. Отверткой нажимаем на фиксатор… …и, отсоединив колодку проводов от электродвигателя топливного насоса, снимаем.

Замена топливного насоса Форд фокус 2

I have a normal small hydraulic jack. In raising the car, it is practically useless because it has a too short stock, but in such works it is very convenient. I put him under the tank. Twisted 3 bolts V-shaped tank mounting, he seemed to move. He began to lower the jack, the tank форд фокус 2 как разобрать топливный насос a little and hung, as if it was clinging to something.

Looked, really, did not disconnect another tube marked in the photo above This tube is connected to the tank not from the edge, but closer to the middle, so you will not disconnect it until the tank goes down some distance.

This is where the first problem arose. I lower the tank — it does not fall. I looked форд фокус 2 как разобрать топливный насос the other side, and he rested his edge on the floor, the pit was narrow! That is why it is more convenient to shoot it on a lift or форд фокус 2 как разобрать топливный насос.

And I had to get out from under the car actually several times during the evening to jack up and lift it in order to make room for removing the tank. After raising the back of the machine, it became possible to lower the tank even lower. Zoom Here in this narrow space I had to pick up the phone and the connector Now it became clear where the rubber tube is connected to the tank.

Причины и признаки неполадок

Если отмечаются нарушения в работе кислородного датчика, это сказывается на работоспособности силовой установки. Поломки всегда сопровождаются снижением качества образуемой топливной смеси.

Частые причины:

• появляются механические повреждения, возможна разгерметизация из-за некорректной эксплуатации, движения по бездорожью;
• развиваются проблемы, перебои в электропитании;
• термические перегрузки, перегрев, возникающий в результате неправильной работы зажигания;
• сильное загрязнение из-за применения топлива, в котором содержится много присадок, повышающих октановое число;
• воздух, выхлопные газы могут попадать в систему.

Обычно зонд выходит из строя постепенно, что позволяет вовремя выявить проблему.

Признаки возникают поочередно:

1. Появляется нестабильный холостой ход. Причина – в определенные моменты сигнал не генерируется. Колебания могут быть серьезными, в широком диапазоне.
2. Падает качество воздушно-топливной смеси. Это сопровождается появлением рывков, нехарактерных хлопков в работе силового агрегата. Ухудшается динамика.
3. Загорается соответствующая лампочка на приборной панели, что является сигналом для владельца.
4. Если ситуация усугубляется, на непрогретом моторе устройство перестает работать.
5. Заметно падает мощность, отзывчивость при нажатии на газ. Хлопки, рывки появляются чаще. Не исключен перегрев двигателя.
6. Растет расход горючего, выхлопы обретают токсичный запах.

В такой ситуации нужно заменить лямбда зонд, признаки неисправности не стоит игнорировать. На новых моделях авто активируется аварийный режим, что делает невозможным дальнейшее движение. Это исключает развитие более серьезных проблем с мотором, дорогостоящим восстановлением.

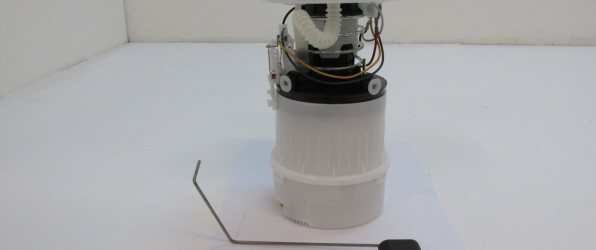

Бензонасос автомобиля «Форд Фокус»: производители, месторасположение и причины выхода из строя

Бензонасос является основным узлом системы подачи топлива. Практически любая его неисправность приводит к остановке двигателя.

На автомобили «Фокус» первых поколений устанавливались стандартные топливные насосы. Начиная с 2007 года, производитель начал комплектовать машины устройствами с функцией аварийного отключения. Эта функция активируется в момент аварии и полностью прекращает подачу топлива в систему.

Производители

На новых автомобилях «Форд Фокус» установлены бензонасосы фирмы Visteon. Это американская корпорация, производящая и поставляющая комплектующие практически для всего семейства автомобилей «Форд». Сейчас представительства Visteon работают и в России, поэтому автовладельцы «Фокус» всегда смогут приобрести необходимую запчасть в оригинальном исполнении.

На корпусе оригинального топливного насоса обязательно должна иметься жёлтая наклейка производителя

Из неоригинальных комплектующих рекомендуют покупать топливные насосы производства фирм Mesmer и Era. Они достаточно надёжны и стоят гораздо ниже, чем Visteon.

Расположение

Добраться до бензонасоса в автомобиле «Форд Фокус» достаточно сложно. Производитель не предполагал, что российские автовладельцы будут менять его самостоятельно, и установил насос в бензобак.

На автомобиле «Форд Фокус» топливный насос погружен в бензобак

Симптомы неисправностей

Замена бензонасоса, скорее всего, понадобится, если:

• при нажатии на педаль акселератора двигатель начинает работать рывками;
• на холостых оборотах двигатель работает нестабильно, с «провалами»;
• автомобиль не заводится с первого раза;
• расход топлива значительно выше обычного.

Вышедший из строя элемент восстановлению не подлежит, поэтому не стоит пытаться его отремонтировать.

Это интересно: Замена (ремонт) главного цилиндра сцепления своими руками

Неисправности бензонасоса Форд Фокус 2

Неисправности бензонасоса могут возникать по самым разнообразным причинам и выражаться различными признаками. Характерным свидетельством повреждения топливной системы является тот случай, когда явно гудит бензонасос Форд Фокус 2. Причем гудеть может даже новый бензонасос Форд Фокус 2. Громкое гудение чаще всего является признаком того, что бензонасос попросту сгорел.

Если не включается бензонасос Форд Фокус 2, это значит, что он не качает и не действует холостой ход автомобиля. Наконец, причиной неисправности может быть истекший срок службы. В среднем бензонасоса Форд Фокус хватает на 5-7 лет, но срок службы также тесно связан с условиями эксплуатации автомобиля и качеством заливаемого в него топлива.

Признаки неисправности бензонасоса:

• Снижение приемистости
• Появление рывков при движении
• Перебои в работе холостого хода
• Полное отсутствие холостого хода
• Не качает бензонасос
• При работе бензонасос шумит

Шумно работать бензонасос Форд Фокус 2 может из-за особенностей устройства – бытует мнение, что бензонасос Бош на Форд Фокус 2 имеет такую особенность и отличается более громким звучанием по сравнению с родным. Также загудевший бензонасос может быть симптомом необходимости его замены.

Причины того, что не работает бензонасос Форд Фокус 2:

• Засоренность топливоканалов
• Низкооктановый и некачественный бензин
• Частая езда с минимальным количеством топлива в баке
• Попадание с топливом ржавчины и прочих посторонних примесей
• Перегрев бортовой электросети авто, в следствии чего может отказать двигатель
• Механические повреждения компонентов топливной системы и потеря насосом герметичности

Прежде, чем приступать непосредственно к ремонту или замене компонентов топливной системы, следует визуально оценить состояние его узлов, фильтра очистки топлива, целостность топливоканалов, при помощи мультиметра проверить сопротивление форсунок.

Аварийная кнопка отключения бензонасоса Форд Фокус 2

Аварийное отключение бензонасоса Форд Фокус 2 необходима для того, чтобы прекратить подачу напряжения на насос на тот случай, если автомобиль будет опрокинут во время аварии. Такая кнопка есть только на авто с бензиновым двигателем.

Снятие кнопки аварийного отключения осуществляется следующим образом:

• Отсоединить провод от минусовой клеммы аккумулятора
• Снять облицовку левого переднего порога кузова
• Отвернуть 2 шт. болтов крепления и отвести от панели кнопку
• При помощи отвертки отжать фиксатор и отсоединить колодку жгута проводов
• Снять аварийную кнопку бензонасоса Форд Фокус 2

Цветовая маркировка проводов бензонасоса Форд Фокус 2

Во втором Фокусе используется расцветка проводов двух типов – одноцветные провода и двухцветные полосатые провода. В мануале они соотносятся с обозначением проводов – у одноцветных это одинарный код, у двухцветных – соответственно, двойной. Ниже представлены цветовые обозначения проводов Фокус 2.

Черный	B	BLK
Синий	Bl	BLU
Коричневый	Br	BRN
Зеленый	G	GRN
Серый	Gr	GRY
Голубой	Lbl	LT BLU
Светло зеленый	Lg	LT GRN
Оранжевый	O, Or	ORN
Красный	R	RED
Белый	W	WHT
Желтый	Y	YEL
Розовый	P	PNK
Фиолетовый	V	PPL

Система бензонасоса состоит из нескольких важных узлов. Сбой в работе одного из узлов нередко приводит к постою всей цепочки. Топливная система является одной из ключевых систем автомобиля. При выявлении проблем, связанных с ее работой, требуется проведение немедленной ее диагностики с последующим ремонтом или заменой. Своевременное устранение неполадок позволит избежать более дорогостоящего ремонта автомобиля и продлит его жизненный цикл.

Где находится реле и предохранитель ЭБУ ВАЗ 2114

Основная часть предохранителей и реле находится в монтажном блоке моторного отсека, но реле и предохранитель отвечающий за электронный блок управления Ваз 2114 находятся в другом месте.

Реле и предохранителей эбу Ваз 2114

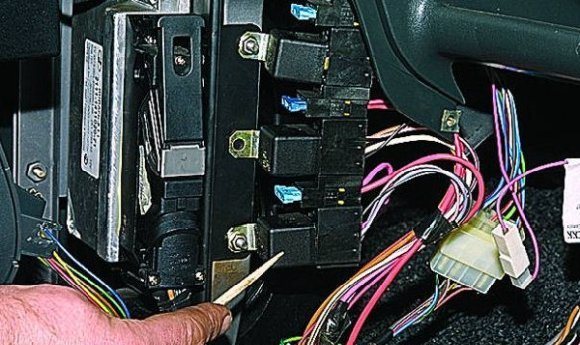

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Особенности замены

Для того чтобы заменить бензонасос, его придется снять. Если вас интересует просто замена, то выполнить ее на Форд Фокус 2 можно своими руками, однако ремонт требует более опытного вмешательства. Дело в том, что игнорировать проблемы с бензонасосом нельзя, но его ремонт – дело непростое, так как потребуется разборка и замена изношенных деталей. Более детально мы остановимся на том, как на Форд Фокус 2 заменить бензонасос. Для этого выполняем следующие действия:

• Принимаем все меры безопасности, если работа выполняется в закрытом помещении – открываем окно или створку, поскольку пары бензина могут быть вредны. Выключаем любые устройства, которые создают повышенную температуру.
• Через багажник необходимо получить доступ к бензобаку, открутив болты крепления. В верхней части бака закреплен бензонасос и датчик уровня топлива.
• Снимаем шлангу подачи горючего и «обратку», идущие к насосу, что позволит сбросить давление в системе. Вставляем ключ зажигания и запускаем мотор. Он должен работать до тех пор, пока все топливо из системы не израсходуется. После прекращения работы проверьте несколько раз, заведется ли двигатель FordFocus 2.
• Помечаем все шланги, штуцеры и т. д., чтобы в дальнейшем не иметь трудностей с обратной сборкой и циркуляцией топлива в системе.
• Откручиваем бензонасос и вынимаем его из бака. Делайте все аккуратно, поскольку сетка и кольца топливного насоса могут быть легко поломаны.
• Выкидываем или отвозим на ремонт старую деталь.
• Устанавливаем исправный бензонасос на Форд Фокус 2, выполнив все действия в обратном порядке.

После того как сетка, кольца, провода и трубки установлены, нужно проверить работоспособность системы. Для этого заводим двигатель и проверяем, нет ли никаких дефектов, утечек и прочих неисправностей. Если ничего не обнаружится, проедьтесь на Форд Фокус по городу, трассе, под горку, что позволит испытать топливный насос в разных режимах работы.

Старый бензонасос можно разобрать и почистить, и в случае необходимости использовать его как запасной для FordFocus 2. Сделать это можно либо самостоятельно, либо обратиться в сервис, где за небольшие деньги мастера вернут к жизни изношенную деталь.

Всегда следите за своим Форд Фокус 2, обслуживайте его, при необходимости меняйте топливный насос и другие детали, что позволит вам максимально продлить срок эксплуатации.

Замена бензонасоса на Форд Фокус 2

Снятие бензонасоса Ford Focus 2

замена бензонасоса форд фокус 2 115 лошадей 1.6 литра

Замена сеточки бензонасоса ford focus 2

Бензонасос Форд Фокус2

Второй способ замены бензонасоса

Если вы решили воспользоваться вторым методом замены топливного насоса, при этой процедуре потребуется пилить днище. Данная методика заключается в замене агрегата без демонтажа бака с машины, но требует резки металла. Вам необходим ножницами по металлу расширить лючок, который уже есть в полу под задним сиденьем.

Процедуры лучше выполнять на открытом воздухе или в хорошо проветриваемом боксе, дабы исключить скопление паров горючего. Вырезка лючка выполняется по жгуту проводки, проходящей в днище под покрытием. Чтобы сохранить эстетичность, можно сделать в днище круг диаметром от 2,5 сантиметров, но не меньше этого радиуса. Также должна быть небольшая зона для отгиба металла.

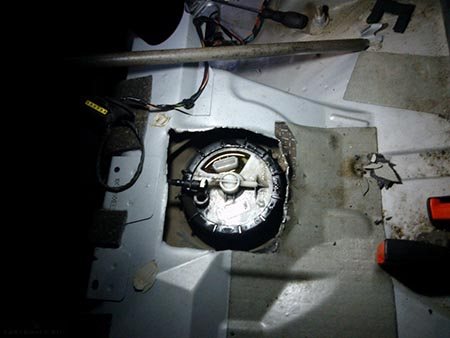

Прорезав отверстие, мы получаем доступ к топливному насосу, но выполнять действия с трубками и крепежной шайбой будет тяжелее, чем в первом способе демонтажа. Все процедуры выполняются по описанному выше алгоритму, также люк можно заместить новой жестяной накладкой, усаженной на мелкие саморезы. При их врезке важно сохранить целостность бака.

Топливный насос Форд Фокус 2: замена

На модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его обслуживания попросту нет. Это касается как дорестайлинговых версий Фокус II, так и моделей уже после рестайлинга. Имеется только заглушка, под которой отверстия недостаточно для извлечения модуля.

Отсутствие отдельного лючка бензонасоса означает следующее:

1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (способ сложный);
2. чтобы снять бензонасос ФФ2 без снятия бензобака, потребуется дополнительно вырезать в полу автомобиля отверстие под задними сидениями (часто практикуется при самостоятельном обслуживании);

Важно понимать, что каждый из указанных способов замены позволяет снять на Форд Фокус бензонасос, однако также нужно учитывать плюсы и минусы того или иного метода извлечения модуля

Снятие бензобака для замены топливного насоса

Метод замены со снятием топливного бака является официальным, так как в кузове нет необходимости проделывать отверстие, выполнять резку днища и т.д.

Данный способ замены предполагает получение свободного доступа к нижней части автомобиля. Для этого необходимо загнать автомобиль на смотровую яму, эстакаду или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа, болты и гайки следует обработать смазкой. Затем потребуется сбросить давление в системе питания, сняв реле К4 (дорестайлинговые модели) или реле R19 (после рестайлинга). Отключив предохранитель бензонасоса Форд Фокус, мотор следует завести и ждать, пока он не заглохнет. Сначала следует снять тепловой экран топливного бака. Далее следует обнаружить пару трубопроводов возле бака, которые отсоединяются путем нажатия на фиксаторы (с одной стороны подковыривается и вытаскивается белая защелка из пластика, затем надавливается фиксатор и происходит размыкание). Следующий шаг — удаление трубопровода заливной горловины (ослабляется хомут, стягивается трубка с выходного патрубка). Теперь нужно открутить три болта крепления металлических лент, которые удерживают бак. Теперь можно снимать бензобака (предварительно из него откачивается топливо при помощи груши или бензостойкого шланга). Далее внешняя поверхность бака очищается от грязи, после чего модно откручивать прижимное кольцо из пластика. Выполнив данную процедуру, можно извлекать топливный стакан из бака, после чего выполняется проверка, ремонт или замена насоса

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которую следует совместить с риской, выполненной на топливном баке. Установив насос, следует затянуть прижимное кольцо. Учитывайте, что кольцо из пластика, то есть сильно затягивать его не следует

Важно добиться надежной фиксации модуля, при этом не перетянуть кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй метод замены неофициальный, так как лючок под бензонасос потребуется вырезать. Помните, подобные работы могут привести к случайному возгоранию топлива! Также минусом является то, что после вырезания лючка в днище данные участки могут быть подвержены активной коррозии.

Для выполнения работ потребуется подготовить:

• ножницы для резки металла;
• болгарку и дрель;
• напильник;
• шуруповерт.

Также желательно подготовить кисточку, антикоррозийные составы или мастику для обработки металла. Это позволит предотвратить развитие коррозии днища и защитить металл от воздействия влаги.

Для замены насоса в баке без его снятия нужно выполнить следующее:

проделать отверстие в полу под задним сидением (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами; далее от насоса отсоединяются клеммы, патрубки (ветошью нужно закрыть концы топливопровода); деревянным бруском следует сбить кольцо-фиксатор и выкрутить кольцо; теперь насос можно извлечь, предварительно очистив верхнюю часть бака от грязи, чтобы мусор не попал внутрь; С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, поле чего покрасить. Также важно после установки насоса не оставлять отверстие без заглушки (игнорирование данного правила приведет к тому, что воздух на скорости будет создавать шум). Часто проблему решают путем установки лючка от другого авто

Например, подходит лючок от ВАЗ «десятки».

Первый способ демонтажа бензонасоса

Начнем рассмотрение процесса замены с официального метода, предполагающего демонтаж топливного бака. Здесь не так много этапов, но потребуется эстакада, смотровая яма или подъемник. Также необходимо сбросить давление в системе горючего. Чтобы сделать это, на выключенном зажигании достаем предохранитель бензонасоса F111, выполняем запуск мотора и вырабатываем все горючее на холостых оборотах, чтобы очистить трубки от бензина.

Дальнейшие действия по демонтажу узла будут такими:

• Убираем клемму с аккумулятора;
• Когда машина находится на эстакаде, перемещаемся под днище;
• Демонтируем топливный фильтр;
• Выкручиваем две гайки головкой на 10, удерживающие теплозащитный кожух бака, отводим деталь в сторону;
• Удаляем трубки с адсорбера, размещенного за баком. Для этого потребуется надавить на клавишу фиксатора и вытащить шланг;
• Спереди бака удаляем топливный шланг с патрубка, вытащив с помощью отвертки белый пластмассовый крепеж. Горючее может быть под давлением, так что убирать трубку необходимо аккуратно, чтобы топливо не брызнуло;
• Удаляем шланг горловины бака, который находится на поверхности емкости и удерживается хомутом. Послабляем хомут, выкрутив винт, после чего снимаем шланг. Помните, что при уровне топлива выше трубки, бензин может вытечь из емкости;
• Убираем воздухоотводный тонкий патрубок возле заливного отверстия, высвободив изделие от хомута;
• С помощью головки на 13 выкручиваем крепежные болты, удерживающие бензобак на кузове автомобиля, но делаем это не полностью. Заводим руку между днищем и передней зоной емкости, убираем контакты крышки люка сверху. Для этого потребуется надавить на крепеж разъема и убрать колодки контактов;
• Теперь можно полностью снять бак, вытащив его вперед и вниз. Хорошо очищаем поверхности от грязи и пыли, уделив особое внимание зоне возле топливного модуля;
• Достаем пластмассовую резьбовую шайбу, используя деревянную проставку. Нужно упереть ее в ребро шайбы и легкими ударами выкрутить шайбу из ее крепежного места;
• Осторожно достаем сборный модуль, оцениваем внутренние поверхности бака и объемы взвеси в горючем. Если потребуется промываем емкость.

Установка нового бензонасоса выполняется по меткам, путем совмещения риски на бензобаке и стрелки на самом насосе. Сборка агрегата и его монтаж производится в обратной последовательности.

Важные моменты

Откручивать топливопроводы с насоса нужно крайне осторожно и ни в коем случае не направлять трубки в лицо или в сторону передних сидений, так как бензин в них находится под давлением. Лучше всего откручивать трубки, предварительно обмотав соединительные муфты ветошью. Так как после всех вышеуказанных операций в полу салона появляется круглая дыра, её необходимо заделать

Для этого подойдёт квадратная металлическая пластина (размеры: 30 на 30 см), в углах которой высверливаются отверстия. Пол в салоне тонкий, так что пластина легко крепится на 4 самореза. Это надёжно защитит насос от повреждений. Для того чтобы было легче прорезать напольную панель ножницами, можно предварительно просверлить ряд отверстий там, где будет проходить разрез. Сделать это можно обычной электродрелью. Однако сверло не должно быть слишком длинным, поскольку в этом случае есть риск задеть бензобак (а повредить его очень легко, так как на Форд Фокус 2 он пластмассовый).

Конечно, способ замены насоса, приведённый в этой статье, трудно назвать красивым. Но у него есть три несомненных плюса. Во-первых, это быстро, во-вторых, просто, так что выполнить эту задачу сможет даже начинающий автолюбитель. И наконец, это дёшево, потому что не нужно будет платить автомеханикам в сервисе за полное снятие бензобака и за массу сопутствующих операций.

Когда нужно снимать топливный насос Форд Фокус

На Форд Фокус 2 замена бензонасоса обычно требуется на автомобилях с достаточно большим пробегом (от 150-200 тыс. км. и больше). Как правило, на проблемы с топливоподачей указывают следующие симптомы:

• двигатель плохо заводится;
• при разгоне возникают рывки, провалы;
• топливный насос сильно гудит и шумит;
• заметна потеря мощности;
• насос при включении зажигания не работает (нет характерного звука его срабатывания).

Если при таких симптомах топливный фильтр, форсунки, система питания и зажигания находятся в исправном состоянии, а также на сам насос подается питание, тогда необходима проверка бензонасоса. Начинается диагностика с замера давления в топливной системе Focus II, после чего принимается решение о снятии насоса.

Обратите внимание, топливный насос часто замены может не требовать. Заменить потребуется только сеточку-фильтр бензонасоса Форд Фокус

Однако для подключения доступа к сетчатому фильтру бензонасоса, устройство все равно нужно снимать.

Бензонасос Ford Focus 2

В системе топливоподачи автомобиля бензонасос исполняет роль транспортировщика горючего из топливного бака к силовому агрегату.

Свою работу бензонасос начинает сразу после включения зажигания, как только на его клеммы поступает электрический ток.

Несмотря на то, что элемент рассчитан на продолжительный срок эксплуатации, случается так, что в самый неподходящий момент он выходит из строя. Среди причин этого выделяют следующие:

• плохое качество топлива;
• скопление мусора в системе;
• поломка элементов бензонасоса.

Инструкция по замене топливного фильтра на Форд Фокус 1

1. Специальными щипцами из блока предохранителей выньте предохранитель (№12), отвечающий за функционирование бензонасоса.

2. После снятия предохранителя, заведите двигатель и дайте ему поработать до тех пор, пока он не заглохнет сам по себе. После этого прокрутите стартер еще раз, чтобы убедиться в расходе оставшегося бензина в топливопроводе.

3. Теперь вы должны спуститься в яму или при наличии подъемника поднять автомобиль. Как уже говорилось выше, топливный фильтр находится в районе бензобака, с правой стороны задней части машины, вам не составит большого труда найти его.

4. Теперь отсоедините разъемы на фильтре. Не трогайте только утолщенный зеленый разъем, который отвечает за обратную подачу бензина в бак. Соединения являются быстросъемными, поэтому легко отсоединяются сведением зацепов друг к другу и выдавливанием стопора в сторону. Проще выдавливать стопоры по очереди, и чтобы упростить процесс изначально очистите разъемы от масляных отложений и грязи.

5. Перед тем как отсоединить трубки бензобака обязательно подставьте емкость под фильтр, чтобы оно стекло туда.

6. Теперь возьмите головку на «8» или гаечный ключ, которым открутите болт крепления бензофильтра.

7. Снимите очистительный фильтр вместе с держателем.

8. Далее следует достать старый фильтр и установить на его место новый. Чтобы это проделать, нужно торцевым ключом на «7» ослабить саморез.

9. Будьте внимательны во время замены фильтра. Новый очистительный элемент следует устанавливать в соответствии с направлением стрелки, имеющейся на корпусе фильтра. Стрелка обозначает направление движения топлива. Имейте в виду, что завальцованные края должны идти наружу.

10. Установите держатель с фильтром на место и подсоедините топливные шланги. Об успешно проведенной установке топливных патрубков свидетельствует характерный щелчок.

11. Теперь можно установить на место предохранитель и запустить двигатель для проверки его работы. Во время этого заодно проверьте места креплений и сам фильтр на наличие протечек топлива. Если таковые имеются, подтяните хомуты и крепления.

Замена бензонасоса на автомобиле «Форд Фокус»

Снятие бензобака и демонтаж насоса — процедуры довольно трудоёмкие. Однако российский умельцы придумали, как добраться до нужных элементов, не снимая бензобак.

Меры предосторожности

При замене бензонасоса возможно вытекание и разбрызгивание топлива. Поэтому все работы следует выполнять на открытом воздухе. Если же вы решили выполнять работу в гараже, то его необходимо полностью проветрить. Для защиты используйте резиновые перчатки и респиратор.

Порядок действий при замене насоса

Перед началом работ убедитесь, что автомобиль неподвижен. Включите первую передачу и поднимите рукоятку стояночного тормоза.

Кроме нового насоса, вам понадобятся следующие инструменты и расходные материалы:

ножницы по металлу;

комплект гаечных ключей;

старая ткань или ветошь.

Выполните действия в следующем порядке:

Установите на его место новый топливный насос с новым уплотнителем.

Аккуратно вытащите насос из бензобака

Люк топливного насоса расположен под задними сидениями автомобиля

При демонтаже следует ножницами по металлу увеличить отверстие, в котором установлен бензонасос

Как отремонтировать бензонасос Форд Фокус 2

Официально бензонасос на ФФ2 не подлежит ремонту. Это значит, что в случае его неисправности нужна замена на новое устройство.

Однако на практике его восстановление возможно. Некоторые автолюбители перебирают насос, меняя изношенные детали на аналогичные от Форда, другие устанавливают электронасос от топливных модулей подходящих авто и т.д.

При этом важно понимать, что основное внимание должно быть уделено безопасности. Малейшая искра или нагрев в топливном баке может привести к пожару! По этой причине оптимально выполнять замену насоса на новое устройство, причем желательно на оригинал.

Как часто менять бензонасос и какие ставят

Производитель не указывает точный срок эксплуатации бензонасосов, поэтому менять их нужно в зависимости от работоспособности. Чаще всего у владельцев Фокуса начинались проблемы с работой бензонасоса при пробеге от 80 до 130 тыс. км. Дилеры, например, рекомендуют производить замену каждые 60 тыс. км.

Менять лучше на оригинальные бензонасосы, которые производятся в США. Артикулы оригинальных изделий — 1234552, 1254193, 1305354, 1309160, 1312617, 1529595. Стоимость в пределах от 3 000 до 5 000 рублей.

Также можно установить следующие аналоги:

• Bosch (0986580412) — 5 900 р.
• Febi (34604) — 13 500 р.
• ERA — Messmer (775238) — 9 000 р.

Чтобы сэкономить, можно заменить бензонасос Ford Focus на вазовский (0 580 453 453). Этот дешевый насос устанавливается преимущественно на ВАЗ 2110. У данных изделий давление высокое, но в 2 раза ниже производительность. Как результат — вазовские насосы на Фокусах быстрее перегреваются.

Сколько стоит замена бензонасоса на Ford Focus 2

Средняя стоимость услуг по замене насоса на СТО составляет от 3200 до 4500 р. (со снятием бака). Без его снятия процедуру выполняют редко, но ее цена может быть в 2 раза меньше.

Вдобавок, необходимо менять и топливный фильтр, а это еще минимум 500 р. за работу.

На Форд Фокус 2 фильтр установлен в топливном модуле. Часто покупаемыми вариантами являются следующие фильтра:

• LYNXauto (LF-964M) — 1400 р.
• JS Asakashi (FS 25004) — 1600 р.

Можно, также, просто заменить сеточку фильтра на вариант от Тойоты (2321774021) — от 160 до 570 р.

Местонахождение прибора

Искать блок необходимо под торпедой ВАЗ 2114. Чтобы достать прибор для его последующего ремонта и перепрошивки, необходимо снять панель торпеды. Для этого нужно открутить саморезы со стороны пассажира, оттуда же подцепить саму панель, после чего она снимется без проблем. Когда процедура демонтажа закончится, перед вами появится отверстие. Через него можно дотянуться до самого прибора, который закреплен при помощи специального стального фиксатора.

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

• фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
• нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае;Топливный насос Messmer в упаковке рекомендуется тщательно проверять
• для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет;Надпись ERA внутри упаковки свидетельствует об оригинальности продукции
• наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара;Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

• 1234552;
• 1254193;
• 1305354;
• 1309160;
• 1312617;
• 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Снятие бензонасоса с автомобилей «Форд Фокус» сопряжено со значительными трудностями

Замена других элементов топливной системы

К числу элементов топливной системы, которые следует периодически менять, относятся сетка, фильтры и реле.

Сетка бензонасоса — это первый фильтр топлива. Именно на ней скапливается грязь, поступающая в бак вместе с некачественным бензином. Поэтому сетку иногда приходится чистить или менять.

Замена сетки не представляет собой особых сложностей:

Тряпкой или ветошью насухо протрите снятый бензонасос — на нём не должно быть капель бензина.

Отогните фиксаторы в верхней части насоса и снимите сетку.

Установите новую сетку и закрепите её фиксаторами.

Старая (слева) и новая (справа) сетки топливного насоса

Если на поверхности старой сетки нет механических повреждений, её можно почистить под высоким давлением.

Таким простым способом можно вернуть бензонасосу работоспособность.

Производитель рекомендует менять топливный фильтр на «Форд Фокус» каждые 30 тыс. км пробега. Однако, принимая во внимание качество отечественных дорог, этот показатель снижается до 20–25 тыс. км.

Топливный фильтр очищает бензин от грязи

Топливный фильтр во всех автомобилях «Форд Фокус» располагается в бензобаке, под креслами задних сидений. Порядок действий при его замене следующий:

Загоните автомобиль на смотровую яму или эстакаду.

Извлеките из блока предохранителей элемент, отвечающий за работу бензонасоса (голубого цвета).

Запустите двигатель и дождитесь, пока он не израсходует всё топливо и не заглохнет.

Убедитесь, что бензина в системе не осталось, запустив двигатель ещё раз.

Топливный фильтр находится в нише справа от бензобака.

Топливный фильтр расположен внизу справа от бензобака

От фильтра отсоедините разъём. При этом зелёный провод не трогайте — он обеспечивает возврат топлива в систему.

Аккуратно отсоедините топливные трубки — в них может оставаться бензин.

При замене топливного фильтра трубки отсоединяются с двух сторон

Гаечным ключом на 8 отверните болт крепления фильтра.

Снимите фильтр вместе с креплением.

Гаечным ключом на 7 отсоедините его от кронштейна и установите на это место новый фильтр.

Закрепите фильтр вместе с креплением на кузове автомобиля.

Присоедините все топливные трубки, тщательно очистив их перед этим от пыли и грязи. При правильном соединении разъёмов вы услышите лёгкий щелчок.

Верните на место предохранитель.

Причиной остановки бензонасоса может быть также перегоревший предохранитель или вышедшее из строя реле. Это легко устраняется заменой неисправных элементов на новые.

Предохранитель бензонасоса имеет голубой цвет

Коробка с реле и предохранителями расположена слева от двигателя за куполом стойки амортизатора. Предохранитель бензонасоса имеет голубой цвет, реле — чёрный.

Реле, отвечающее за подачу питания к бензонасосу, имеет чёрный цвет

При замене щипцами из гнезда вынимается неисправный предохранитель или реле, а на его место устанавливается новый.

Самостоятельная замена топливного насоса автомобиля «Форд Фокус» осложнена крайне неудобным его расположением. Тем не менее при наличии желания и свободного времени эту работу сможет выполнить любой автовладелец. При этом следует лишь тщательно следовать предложенным рекомендациям.
