Как и в любом автомобиле, в Дэу Нексия предусмотрен комбинированный узел, несущий противоугонные функции. Условно его называют замком зажигания, хотя устройство узла куда сложнее, чем простой замок. Замок зажигания управляет электрооборудованием, подаёт на него питание, и блокирует рулевую колонку для предотвращения угона. Тем не менее мы все знаем кучу случаев, когда законный владелец не может воспользоваться автомобилем — то ли утеряны ключи, то ли случилась механическая поломка замка зажигания в сборе.

Что понадобится для ремонта замка зажигания Дэу Нексия?

Замена замка зажигания принадлежит к категории легких работ. Но мастер обязательно должен иметь категорию допуска работы с электрикой. Без хотя бы 3-ей категории допуска лучше самому не влазить в систему зажигания.

При работе с замком нам не обойтись без:

• Набора плоских отверток (нужны маленькие отвертки)
• Набора крестовых отверток (нужны маленькие отвертки)
• Шестигранника на 3 (мм), чтобы нажать на фиксатор личинки

Также, понадобятся и элементы замка Дэу Нексия. Это либо контактная группа, либо личинка. Необходимые компоненты для замены определяются в ходе диагностики. Но у грамотного мастера должна быть под рукой и личинка, и контактор. Рано или поздно невостребованная часть все равно пригодится.

Мастеру следует знать, что на замке зажигания лучше не экономить. Не следует покупать самые дешевые комплектующие с пометкой «Маде ин Чина». Такие компоненты очень быстро приходят в негодность.

Это интересно: Разрядился аккумулятор – как решить проблему с помощью другой машины, друзей или в одиночку

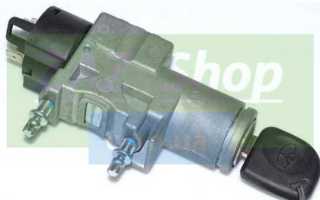

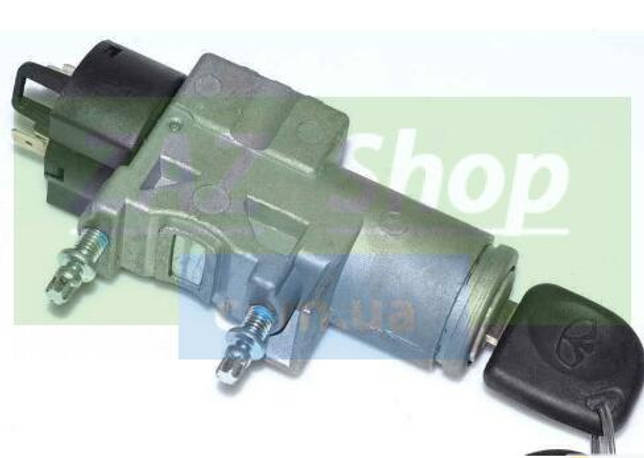

Общая информация о замке зажигания Нексия

Корпорация Daewoo, являющаяся производителем интересующего нас транспортного средства, пользующегося немалой популярностью у отечественных водителей, обозначает замок зажигания (нередко его называют переключателем), как запорное устройство механического типа, оснащенное контактной электрической группой.

Если замок на вашей «ласточке» престал отзываться на команды, совсем необязательно искать автосервис, где его приведут в порядок. Любую неисправность можно устранить самостоятельно, произведя замену личинки замка, его контактной группы либо всего переключателя в сборе. В тех случаях, когда выполняется установка нового замка в сборе, следует демонтировать рулевую колонку.

Болты, с помощью коих крепится интересующий нас элемент, нужно выбить (ставят зубило на крепеж и бьют по инструменту молотком по касательной); вытянуть освобожденный узел, а на его место поставить новый замок зажигания. Болты, как вы сами понимаете, придется приобрести новые.

Что делать если нексия не заводится И как правильно подключать дополнительные опции

Daewoo Nexia — Замена контактной группы и замка зажигания

как достать личинку заклинившего замка

Нексия ремонт контактной группы замка зажигания

В ходе ремонта понадобятся:

• плоская, крестовая отвертки;
• прямая тонкая спица или толстая игла;
• гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

• Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
• После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
• Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
• При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

• Устанавливаем замок на посадочное место, надежно фиксируем болты.
• Контактную группу с помощью винта подключаем к замку.
• Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
• Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

• Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
• В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
• Теперь имеется возможность настроить секрет в соответствии со старым замком.

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

• Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
• Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

• Вставляем ключ и поворачиваем его до упора по часовой стрелке.
• При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм. При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
• Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.
• Описанным способом разбираем новую личинку.

Замена контактной группы замка зажигания Дэу Нексия/Daewoo Nexia

Замена контактной группы

• Машина останавливается и глушится. Окидывается минусовой клемм от аккумулятора.
• Снимаем обшивку рулевой колонки (держится на 4 саморезах).

• С обратной стороны от личинки находится проводная колодка. Между ней и личинкой располагается наша контактная группа.
• Отсоединяем проводную колодку. Просто выдергиваем ее. Можно поддеть колодку маленькой плоской отверткой и помочь выдергиванию.

• Контактная группа крепится потайным болтиком. Нужно выкрутить его.

• Достаем старую контактную группу и устанавливаем новую.
• Собираем узел в обратной последовательности.

Дополнительная информация

Бывает такое, что замок зажигания выходит из строя в пути. Завести Дэу Нексия без использования замка зажигания вполне реально. Это нужно для того, чтобы добраться до своего гаража или ближайшего сервисного центра.

• Ставим машину на стояночный тормоз.
• Задействуем нейтральную передачу.
• Переводим ключ во 2 положение.
• Открываем капот.
• Куском проволоки соединяем плюсовую клемму АКБ с малой клеммой втягивающего стартерного реле.
• После того как машина завелась, нужно провернуть ключ в первое положение и обратно, чтобы снять блокировку руля.

Стоит обратить внимание, что «народные умельцы» наловчились переставлять секрет от старой личинки в новую. Это делается для того, чтобы можно был использовать старый ключ на новой личинке замка.

Данная работа принадлежит к разряду «ювелирных». Аккуратно извлечь и переставить старый секрет в новую личинку сможет только мастер с опытом подобной работы. Новичку лучше этого не делать, чтобы избежать лишних финансовых затрат на покупку дополнительной новой личинки. Разумеется, набивать руку на старых личинках никто не запрещает.

Основные признаки неисправности контактной группы замка зажигания

Основные признаки, по которым можно понять что контактная группа подгорела и не работает или скоро сломается. Вы можете потрогать её, контактная группа сильно греется, включив ближний свет, печку, дворники, магнитолу – в этот момент на контактную группу идёт колоссальная нагрузка, контакты сильно нагреваются и пластик начинает плавиться. Некоторое время контактная группа будет работать, но из за того что пластик оплавился контакт стал еще хуже – не за горами поломка.

Итак первый признак, сильный нагрев контактной группы. Второй и основной признак, пахнет палёными проводами или пластиком. Если Вы снимите подрулевой кожух, то будет чувствоваться запах гари и увидите картину – почерневшие, подгорелые провода и поправленная контактная группа. Считайте, что эта статья Ваше спасенье, только нужно прочитать до конца.

Еще бывает ситуация, когда поворачиваешь ключ, а машина не реагирует. Стандартная болячка у Нексии. Это значит в 99 процентах, что вашей контактной группе пришёл каюк. Но не отчаивайтесь, если нет под рукой контактной группы, можно нормально проехать запустив двигатель проводами (см. Как завести двигатель нексии проводами без ключей). Если при повороте ключа, машина не запускается, то контактная группа этому виной. Также бывает, что просто не крутит стартер при повороте ключа – это та же неприятность.

Как проверить и сделать ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

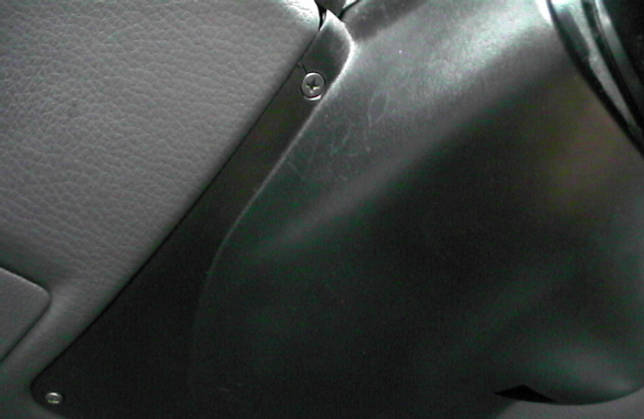

• Снимаем пластик под рулём, он крепится винтами.



  Сначала необходимо снять защитный пластик под рулём

• Отключаем фишку-разъём от контактной группы.

  Разъём легко снимается с группы контактов простой отвёрткой

• Откручиваем тонкой плоской отвёрткой маленький винт. Он фиксирует группу контактов в корпусе замка выключения зажигания.

  Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания

• Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.
• После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.
• Установку новой запчасти проводим в обратном порядке.

Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.

Это интересно: Как ехать в дождь если дворники не работают

Полезно знать…

• Проверните личинку, точнее ее внутреннюю часть до упора фиксатора, нажмите на него отверткой и выведите из зацепления. Будьте очень осторожны, выполняя эту процедуру, т.к фиксатор и пружинка могут отскочить и потеряться. На противоположной стороне личинки так же присутствует язычок-фиксатор, за ним тоже следует приглядывать и беречь от потери.
• По аналогии необходимо предпринять те же действия с новой личинкой.
• Сравните между собой размеры секретов.
• Если секреты одинаковы, можете приступать к их замене. Меняйте каждый секрет по очереди и смотрите, не перепутайте месторасположения каждого из них, при неправильном положении хотя бы одного, ключ личинки уже не провернется.
• Если секреты новой личинки будут отличаться по размеру, то вам придется заменить ее одним из способов, описанных ранее.

Устранение причины выгорания

Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:

При использовании двух реле нагрузка на группу контактов уменьшается в два раза

Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.

Видео: Делаем замену контактной группы на Дэу Нексия

Для полноты понимания процесса замены группы контактов в Дэу Нексия посмотрите видео:

Daewoo Nexia ремонт контактной группы замка зажигания 1.mp4

Самостоятельно выполнить ремонт контактной группы на автомобиле Дэу Нексиа не составит особо труда. Дополнительные сложности возникнут, если предстоит замена проводки. Часто плавятся провода, идущий к контактам “30» и “50”. По возможности разгрузите контактную группу. Это защитит автомобиль от возгорания и продлит срок службы детали.

• Распечатать

Разгрузить контактную группу замка зажигания на нексия

Для разгрузки с помощью реле необходимо заранее закупиться нужными материалами, а именно нам понадобятся:

Реле стартера от ВАЗ-2108 (на 30 А) или даже лучше от ВАЗ-2110 (на 50 А), стоимость порядка 100 руб.

Колодка для реле – 50 руб.

Клеммы “мама” для реле (4 шт) – 5 руб.

Провод красный длиной 0,5 м – 15 руб.

Провод черный длиной 0,5 м – 15 руб.

Клемма под винт (1 шт) – 2 руб.

Красным помещены клеммы на контактной группе которые необходимо разгрузить:

Далее схематично изображено реле:

ДО разгрузки схема подключения и работы контактной группы на нексии:

Подключите реле к контактной группе как указанно на схема. Схема разгрузки контактной группы через реле:

По такой же схеме можно установить параллельно еще одно реле. После этой разгрузки Вы продлите срок службы контактной группы и исключение оплавления проводки, и жженого пластика в салоне автомобиля. Вдруг если будет греться один провод идущий на “30” то на кг оставьте старый провод, а на контакт “30” пустите новый провод с АКБ.

Головные боли насчёт контактной группы у вас уйдут так как теперь вся нагрузка проходит не через жалкие контактны, а через разгрузочное реле.

Кстати, чуть не забыл, если при обнаружения оплавления контактной группы, то обязательно её поменяйте на новую, поэтому рекомендую ознакомиться с нашей статьёй про кг. (См. Артикул контактной группы замка зажигания на нексии).

ps Поделись публикацией с другом нексияводом, чтобы не забыть, как разгрузить контактную группу на дэу нексия.
