Продукция японской автомобилестроительной компании уже не первый год пользуется большой популярностью среди отечественных любителей транспортных средств. Особенно это касается кроссовера Ниссан Кашкай. Такой автомобиль отличается неплохой проходимостью, стильным дизайном и хорошими техническими параметрами, в результате чего спрос на него достаточно высокий.

Тем не менее, перед покупкой машины важно узнать о ней все. В том числе и о том, какая коробка передач будет стоять на авто. В этой статье мы дадим ответ на вопрос: «Кашкай: автомат или вариатор?», а также обсудим особенности эксплуатации КПП на данном транспортном средстве.

• Какие коробки ставят на Кашкай
• Особенности вариатора Ниссана
• Сколько ходит вариатор на Ниссан Кашкай
• Как продлить срок службы КПП
• Ниссан Кашкай вариатор: проблемы
• Как определить проблемы с вариатором
• Небольшой итог

Устройство и принцип работы

Вариатор Ниссан Кашкай имеет внутреннее обозначение CVT (Continuously Variable Transmission, трансмиссия с непрерывно изменяемым передаточным числом) и производится японской компанией Jatco. На автомобилях Кашкай старой модели J10 применялся клиноременной вариатор RE0F10A или JF011E, на новый Кашкай J11 ставится модернизированный вариатор JF016E. Главным отличием является передаточное число главной пары (6.466 и 6.386 соответственно) и диапазон передаточных чисел (2.349 – 0.394 и 2.631 – 0.378 соответственно).

В конструкции такой коробки имеются два независимых шкива, установленных на подшипниках и оснащённых двумя конусами каждый, причём узкие стороны конусов расположены напротив друг друга. Один шкив соединён с коленчатым валом двигателя, второй шкив стоит на валу, выходящем к коробке дифференциала. Подача крутящего момента от коленчатого вала двигателя идёт через гидротрансформатор. Между шкивами установлен стальной пластинчатый ремень, с помощью которого передаётся крутящий момент. Для передачи момента на ведомый вал используется планетарная передача. Ремень может передвигаться по боковой поверхности конусов, тем самым постоянно изменяя передаточное отношение.

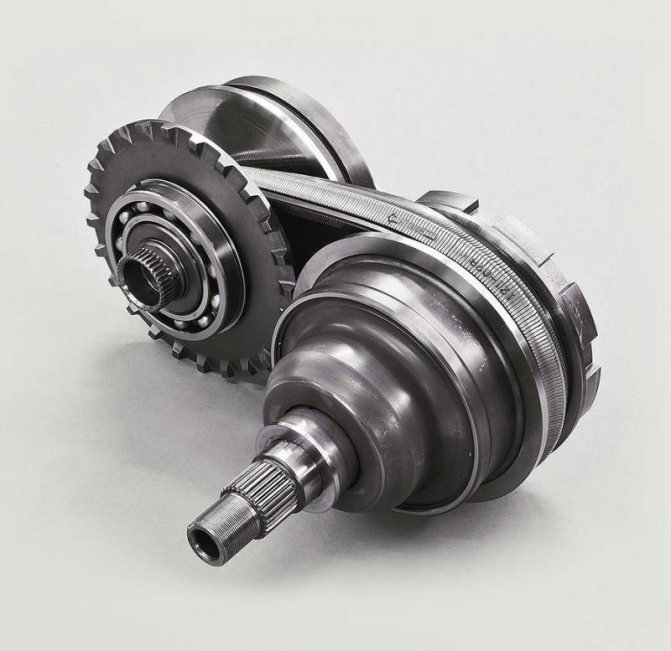

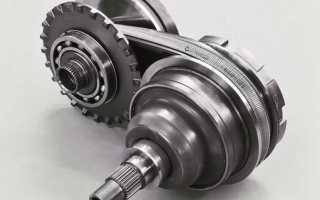

Валы вариатора Ниссан Кашкай в сборе с приводным ремнём

При старте с места ремень расположен на ведущем шкиве на минимальном диаметре (конусы разведены), а на ведомом — на максимальном (конусы сведены). Изменение расстояние между конусами осуществляется шаговым электродвигателем и датчиком частоты вращения, установленными в корпусе гидроблока.

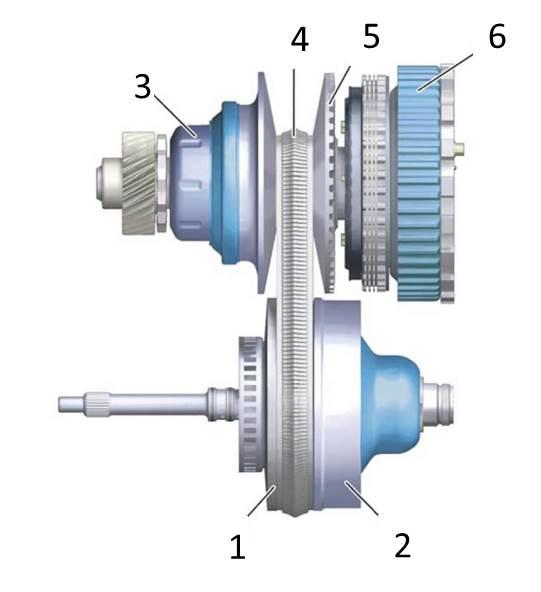

Положение конусов при старте

Положение конусов при максимальной скорости

Расшифровка схем:

1. Неподвижный конический шкив ведущего вала.
2. Подвижный конический шкив.
3. Подвижный конический шкив ведомого вала.
4. Стальной ремень.
5. Неподвижный конический шкив.
6. Планетарный редуктор со встроенным многодисковым тормозом.

С ведущего вала с помощью пары косозубых шестерён вращение передаётся на дифференциал. По мере разгона передаточное число меняется таким образом, чтобы поддерживать наиболее выгодные, с точки зрения динамики и расхода топлива, обороты двигателя. Для переключения направления движения в конструкции вариатора используется многодисковый тормоз.

На схеме ниже показано, как работает современный вариатор. Красными стрелками обозначено направление движения крутящего момента от двигателя.

Схема вариатора

Расшифровка схемы:

1. Ведущий вал.
2. Цепь привода масляного насоса (может быть от пары шестерён).
3. Гидротрансформатор.
4. Дифференциал.
5. Стальной ремень вариатора.
6. Конусы вторичного вала.
7. Ведомый вал.
8. Планетарный редуктор.
9. Конусы ведущего вала.

Важнейшим показателем эффективности любой коробки передач является силовой диапазон, который представляет собой отношение высшей и низшей передач в коробке. В современных многоступенчатых автоматических коробках значение диапазона не превышает значения в 9 единиц, в то время как последние образцы CVT позволяют получить значение около 12 единиц.

Сколько служит вариатор?

Из-за двух случаев массовых выходов из строя вариаторов Ниссан Кашкай за ними закрепилась репутация крайне ненадёжных агрегатов с малым ресурсом. Первые проблемы были на машинах 2012 года с атмосферным мотором 1,6 литра. Причиной стала не отлаженная кинематическая схема работы вариатора под двигатель малого объёма. Вторая проблема возникла в 2014 году на новом Nissan Qashqai J11 из-за новой прошивки блока управления. Было выпущено две версии прошивки PM463 и PM551, которые исправили ситуацию. Начиная с 2014 года на вариаторы Ниссан Кашкай завод даёт гарантию на 100 тыс. км пробега. При этом фирма Jacto, которая поставляет эти агрегаты Ниссан, даёт гарантийный пробег 120 тыс. км.

Последующая эксплуатация машин показала, что вариатор вполне надёжен и спокойно ходит без ремонта более 200 тыс. км. По отзывам владельцев двигатель Кашкая раньше уходит на капитальный ремонт, чем регулярно обслуживаемый вариатор.

Вопрос-Ответ на часто задаваемые вопросы. Вариаторы Jatco.

Тест — Обзор Nissan Qashqai J10 2.0 4WD

Вариатор Nissan JF011E (Кашкай, Хтрейл, Теана). Основные неисправности CVT Ниссан

Особенности езды при вариаторе

Самый главный принцип использования такого вида коробки заключается в том, что надо прогревать ее, если на улице низкая температура. Это связано с тем, что используемое в ней масло имеет свои особенные характеристики. Когда на улице холодно, происходит охлаждение масла, оно становится вязким, и нужно время, чтобы оно распространилось по всей трансмиссии.

Если начать движение, когда часть элементов не смазана, это может привести к поломкам. Для лучшей службы вариатора, прогрева и распределения масла рекомендуют прогревать так: P–R–N–D.

Чтобы ездить на вариаторе, когда на улице сильный мороз, на прогрев должно уйти примерно 30 минут (не менее), а после можно безопасно управлять авто. Но и при движении некоторое время нужно соблюдать определенные правила. Эксплуатация на первых 5 км должна быть очень аккуратной, ездить надо без резких рывков. Это нужно, чтобы смазка распределилась на всю систему.

Замена масла необходима каждые 40 000 км. Обязательно применяйте только качественную жидкость, так как вариатор служит правильно только с ней. На Кашкае вариатор имеет свои особенности и «придирки» к качеству гидравлической жидкости.

Есть несколько правил при обгоне и поворотах на вариаторе Ниссан. Данный тип трансмиссии откликается на повышение оборотов двигателя. Следовательно, чтобы поменять передаточное число, потребуется повысить обороты. После вариатор, следуя выбранному режиму, сделает требуемые от него действия, хотя и с маленькой задержкой.

Исходя из этого же правила, управляемый обгон нужно делать, когда прибавили оборотов. А когда будете проходить повороты, надо нажать на газ точно в момент, когда поворачиваете руль.

Если пользоваться вариатором правильно, то эксплуатировать его можно много лет.

Основные неисправности

Из-за особенностей конструкции вариатора все неисправности можно разделить на механические и электронные. При возникновении проблем в электронных блоках управления на комбинации приборов загорается предупреждающая лампа. При электронных ошибках вариатор блокируется на фиксированном положении, что позволяет добраться на машине к месту ремонта.

К проблемам электронного характера следует отнести:

• выход из строя блоков управления коробки;
• отказ шагового электродвигателя;
• заклинивание электромагнитных клапанов основной магистрали.

Основной причиной механических проблем на Кашкае является нерегулярная замена масла и жёсткая эксплуатация коробки в условиях бездорожья и низких температур. Как правило, при механических проблемах коробка не переходит в аварийный режим с загорающейся индикацией на комбинации приборов. Исключением является перегрев масла в коробке.

Механическими проблемами вариаторов Ниссан Кашкай являются:

• загрязнённый маслорадиатор, который расположен перед радиатором охлаждающей жидкости и последующий перегрев масла в коробке;
• рывки при разгоне автомобиля являются признаком попадания грязи под клапан масляного насоса;
• проскальзывание ремня по коническим поверхностям с образованием большого количества стружки;
• износ и гул подшипников валов вариатора.

Видеоролик с описанием типичных проблем вариатора (автор carosokin).

Устранение проблем

Поломки в электронике коробки определяются во время компьютерной диагностики. Некоторые ошибки носят случайный характер и после обнуления больше не возникают. Для устранения других требуется вмешательство в механическую часть вариатора для ремонта и замены узлов. Большинство возникающих механических неисправностей можно устранить своими руками, но только при частичном или полном разборе коробки.

Если отремонтировать приспособление не удается, то может потребоваться его замена. Пока вариатор находится на гарантийном сроке его без проблем можно поменять в официальном сервисе Nissan. В случае, когда гарантия закончилась, сам вариатор и работы по его установке и адаптации обойдутся достаточно дорого.

Преимущества обслуживания вариаторов в сервисном

Обращение в технический дает клиентам ряд преимуществ:

• Профессиональное выполнение ремонтных работ. Восстановлением работы вариатора занимаются опытные и компетентные мастера.
• Использование оригинальных комплектующих и современного оборудования.
• Честность по отношению к клиенту. Заказчик может присутствовать на любом этапе обслуживания автомобиля или направить своего представителя.
• Оперативное выполнение заказа. Несмотря на характер и сложность ремонтных работ, заказ будет выполнен в точно установленные сроки.
• Предоставление гарантии на все виды работ.

Заказать услугу ремонта вариаторной коробки передач и получить дополнительную консультацию можно по телефонам, которые указаны на сайте,, +7 (495) 152-71-71.

Обслуживание

Для увеличения продолжительности службы вариатора необходимо вовремя проводить техобслуживание. Все необходимые работы можно провести на СТО или же выполнить самостоятельно.

Замена масла

Замена масла производится в соответствии с инструкцией в среднем через 60 тысяч км пробега. Но для большей надёжности коробки срок службы масла следует уменьшить в два раза. Оригинальное масло — Nissan CVT Fluid NS-2 (код для заказа KLE52–00004, для замены необходимо 8 литров).

Поскольку при замене стекает только 2/3 объёма масла, то смену можно повторить. Такое мероприятие желательно проводить на машинах с большими пробегами. Вторая замена повышает количество свежего масла приблизительно до 80%.

После замены на Ниссан первого поколения, например, 2008 года необходимо обнулить данные в блоке управления коробкой от датчика старения масла. Обнуление проводится с помощью диагностических сканеров NIssan Consult III или Launch X431 Diagun. Пренебрежение этим пунктом приведёт к работе насоса вариатора с повышенным давлением.

Замена масла на Кашкай-2

Автомобили 2013, 2014, 2015, 2021 и 2021 годов относятся ко второму поколению Ниссан Кашкай, в конструкции вариатора которых произошли некоторые изменения. В коробке используется более современное масло Nissan CVT Fluid NS-3 (оригинальный код KE909–99943), для полной замены требуется 12 литров.

Также можно сбросить счётчик старения масла. Хотя в новых версиях сервисной литературы Ниссан указывается, что показания этого счётчика не влияют на работоспособность коробки.

Замена фильтра

В коробке установлены два фильтра — многоразовый грубой очистки (номер детали 31728–1XZ0D), установленный в нижней части вариатора и одноразовый бумажный (номер 31726–1XF00) для тонкой очистки. Замену фильтра тонкой очистки можно произвести только сняв поддон двигателя, поэтому его замену целесообразно совместить со сменой масла в картере коробки. Фильтр грубой очистки требует замены редко, в основном при сильном повреждении фрикционов (выгорании).

Замена ремня

Замена ремня представляет собой весьма сложную и трудоёмкую операцию, которую самостоятельно может выполнить только опытный специалист. Работа по замене ремня может быть выполнена без снятия коробки с автомобиля. При покупке ремня следует учитывать, что единственным поставщиком детали является .

Краткий алгоритм замены следующий:

1. Слить масло и снять поддон картера.
2. Снять боковую крышку вариатора.
3. Снять гидроблок в сборе.
4. Вынуть ведущий и ведомый валы вместе с ремнём из второй половины корпуса вариатора.
5. Затем развести конусы на валах на максимальное расстояние и снять ремень.
6. Установить новый ремень и произвести обратную сборку.

Надежность

Во многих машинах Кашкай 2021 года стоят вариаторные коробки от японского завода Jacto. Хорошая гарантия на вариатор дается производителями данного устройства тем компаниям, которые скупают их. На Ниссан Кашкай этот завод дает гарантийный ресурс использования на 120 000 км пробега. Но сам Ниссан немного приуменьшает ресурс и дает гарантию на 100 000 км на все авто с вариатором, принимая во внимание то, что работать будет весь автомобиль со всей нагрузкой, а не только сама коробка передач.

Но по расчетам специалистов реальный ресурс CVT Nissan Qashqai чуть больше официального. Он составляет от 130 000 км до 200 000 км, однако такое долгое и надежное служение возможно только тогда, когда радиатор своевременно промывают, а также осуществляются правильные переключения (то есть полная остановка) и замена трансмиссионного масла, когда это потребуется.

Естественно, если нагрузка будет повышенная, то надежность вариатора уменьшается, а с ним и срок службы.

Правила эксплуатации

Вариатор Ниссан Кашкай требует определённых правил при движении машины:

• следует ездить плавно, избегая резких разгонов и торможений;
• не пытаться вытащить застрявшую машину путём раскачки. Вариатору требуется полностью остановиться и только потом можно осуществлять переключение на другой режим;
• когда силовой агрегат функционирует на холостом ходу, переключать режимы КПП надо плавно;
• избегать постоянной езды на повышенных оборотах;
• не буксировать другие автомобили или прицепы;
• избегать пробуксовки колес.

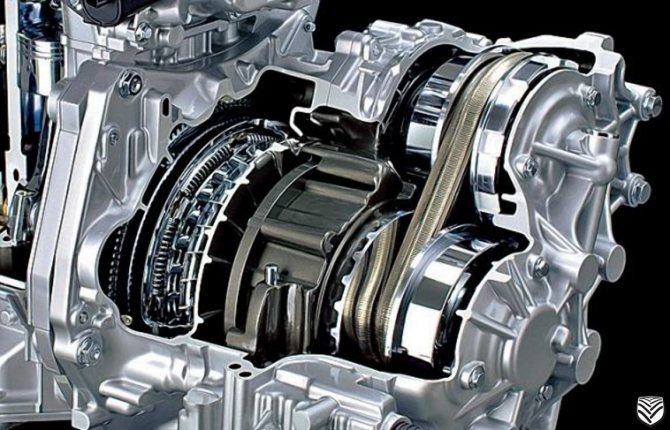

Какие коробки ставят на Кашкай

Многих интересует такой вопрос: «Ниссан Кашкай: коробка автомат или вариатор?». Прежде чем ответить на него, необходимо разобраться в основных отличиях между этими понятиями. Если термин механическая коробка переключения передач понятен для всех, то вот что собой представляет вариатор или автомат, а также чем они отличаются, знают немногие.

АКПП с гидравлической начинкой стал уже классическим вариантом автомата.

В случае с таким устройством передачи переключаются самостоятельно, необходимо лишь выбрать правильный режим. Необходимо отметить, что автомат функционирует сравнительно мягко и предсказуемо. В то же время, подобное оборудование достаточно громоздкое, оно негативно влияет на динамику машины, а также увеличивает уровень потребления горючего.

Основное отличие вариатора (или, как его еще можно называть, CVT), состоит в отсутствии шестерен. Вместо них устройство оснащено парой раздвижных шкивов и ремнем из металла, который их соединяет. Исходя из особенностей передвижения, плавно меняется диаметр шкивов. Как результат, в подобной трансмиссии полностью отсутствуют передачи. Управлять такой коробкой удобнее всего. При этом расход топлива на автомобилях с вариатором на порядок ниже. Часто CVT выходят даже экономичнее механики. С другой стороны, с такой КПП не слишком удобно ездить в пробках. Кроме того, устройство не любит постоянных буксований.

Также будет интересно почитать: Ниссан Патрол технические характеристики

Итак, основную разницу между понятиями мы описали. Таким образом, если рассматривать такой вопрос, как: «Ниссан Кашкай: автомат или вариатор?», то на подобные автомобили устанавливается новая модель CVT. Хорошо это, или плохо, мы обсудим ниже.

Видео рекомендации специалиста про надежность вариатора Ниссан Кашкай:

Плюсы и минусы

Основными плюсами вариатора являются:

• общее обеспечение благоприятных режимов работы двигателя;
• в отличие от обычного ступенчатого автомата, вариатор не даёт ударных нагрузок на мотор при переключении на низшую передачу для интенсивного разгона;
• за счёт плавного регулирования скорости обеспечиваются хорошие показатели топливной экономичности;
• при исправном вариаторе Кашкай практически не буксует на скользких или песчаных грунтах.

Однако наряду с положительными моментами, вариатор имеет и слабые стороны:

• сложность и относительно высокая стоимость технического обслуживания коробки;
• невозможность применения вариаторов на мощных двигателях (более 200 л. с.);
• мало подходит для любителей агрессивной езды;
• вариатор оснащается сложной электронной системой с большим числом датчиков и разъёмов, поэтому выход хотя бы одного из них переводит коробку в аварийный режим;
• для обслуживания коробки нужно использовать только оригинальные масла и детали.

Но при соблюдении всех правил эксплуатации вариатор Ниссан Кашкай покажет себя как надёжный и безотказный агрегат.

Цена вариаторной коробки

Естественно, что Ниссан Кашкай будет дешевле, иначе в Qashqai ремонт его вариатора никто бы не делал. Поэтому, если ремонт CVT возможен, то его лучше починить. Не нужно жадничать и самому его чинить, так как это очень сложно, и у вас нет всего ремонтного оборудования. В сервисе сделают все как надо. Сложно сказать, сколько стоит ремонт, это зависит от того, как сломался вариатор и почему.

Если ситуация плачевная, то нужно покупать новый механизм. Оригинальный вариатор на Nissan Qashqai стоит 1500 у. е. Это средняя стоимость, так как на некоторых машинах он стоит примерно 2000 у. е., а на других – от 1000 у. е.

Фотогалерея

Фильтры тонкой очистки — новый (слева) и старый

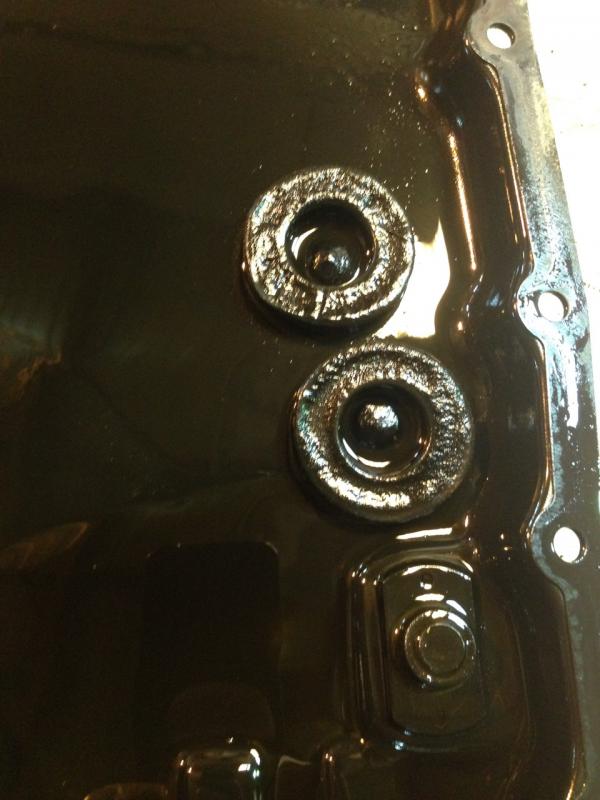

Снятый поддон с магнитами, хорошо видно большое количество отложений

Фильтр грубой очистки

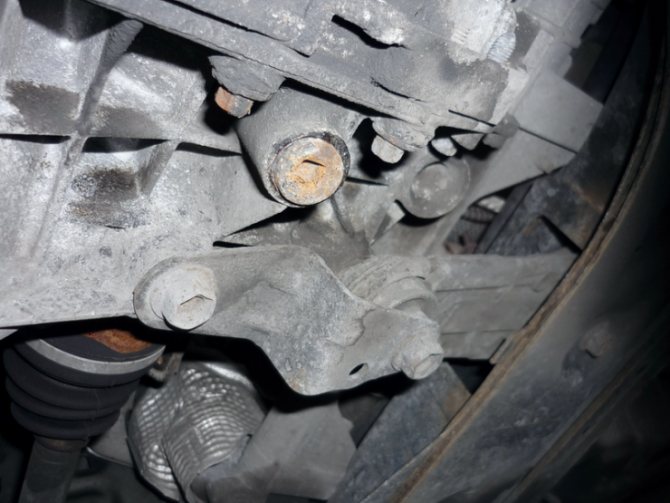

Слив масла из коробки JF016E

Видео

Ролик от автора Евгений Липовка показывает процесс замены масла в вариаторе Кашкая первого поколения.
