Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

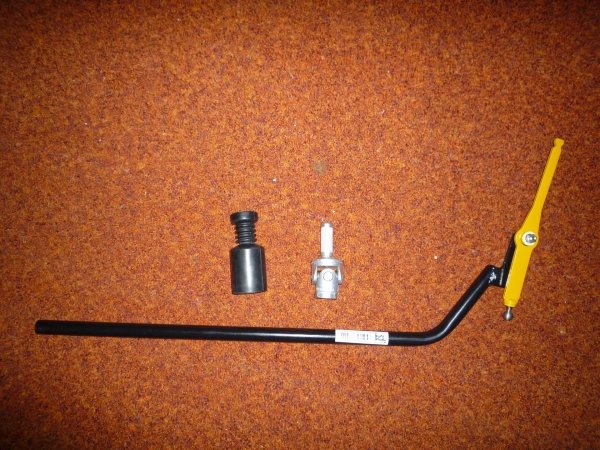

Комплект

Определить неисправность достаточно легко:

• Передачи переключаются с проблемами, невнятно;
• Коробка передач расшатана.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Избавляюсь от дребезжания кулисы на Ваз 2114 часть 2

https://youtube.com/watch?v=cqw-2JmjDBw

Избавляюсь от дребезжания кулисы на Ваз 2114 часть 1.

Какая коробка передач установлена на ВАЗ-2114?

Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей – прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.

Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.

Устройство КПП

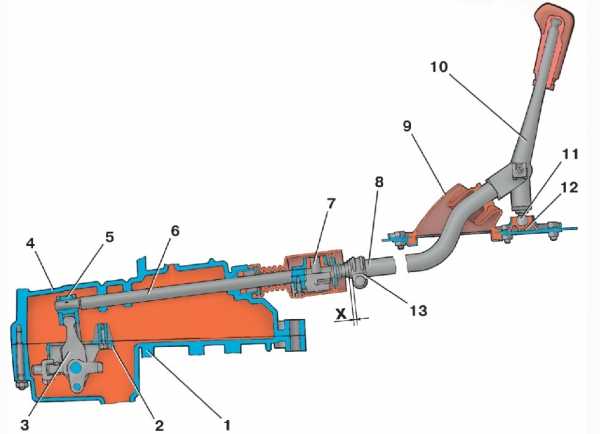

Схема механизма выбора передач с расшифровкой

Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом – прим.), а также ознакомиться с основными её элементами.

Не секрет, что ВАЗ-2114 – это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы – прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.

Ручка же на ВАЗ-2114, работает несколько иначе, по средством специальных тяг, которые помогают автолюбителю с наибольшим комфортом переключать передачи. Однако среди этого кроются небольшие недочёты создателей, которые со временем и приводят к дребезжанию ручки.

Причины дребезга кулисы КПП

• Размер втулки соединения имеет неправильный размер.
• Отсутствует прокладка ручки.
• Несоответствие деталей, которые граничат друг с другом.

Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.

Так выглядит старая втулка.

На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.

https://youtube.com/watch?v=tUEChRqHjxY

Замена кардана кулисы и сальника ваз 2109. НЕ КАЛИНА! ТОЛЬКО РОДНОЕ!!!!

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Короткоходная кулиса ВАЗ 2114: замена и установка

Регулириуем кулису кпп на ваз-2110 своими руками
Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач.

Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной.

Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет

Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях.

В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин.

АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля.

Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам.

Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109.

Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно.

Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;
   Откручиваем 5 болтов держащих платформу кулисы
3. С шарнира КПП нужно снять пыльник и удалить крепление;
4. Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
5. Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
6. Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.
   Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

• РПП от ВАЗ 2114.
• Ось и втулки от 2114 (входят в ремкоплект КПП).
• Трубка с диаметром 15 миллиметров.
• Гайка шаровая.
• Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

13 октября 2016

Цена вопроса

Короткоходка
Действия самостоятельно, вам придется только закупить необходимые детали, обычные расходники. Если же обращаться на автосервис, минимальная стоимость услуги составит 800-1000 рублей. То есть экономия очевидная.

Сама кулиса стоит примерно 400 рублей. Отсюда становится понятно, почему мы не советовали покупать ремкомплект, а полноценно заменить деталь. Экономии как таковой не будет, а разница в результате ремонта окажется существенной.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису . Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Кулиса 2114 кородходная

Как отрегулировать кулису на ваз 2114, разновидности, ремонт

Кулиса ВАЗ-2109, 2114 это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

1-картер коробки передач, 2-корпус механизма выбора передач, 3-механизм выбора передач, 4-картер сцепления, 5-рычаг штока, 6-шток выбора передач, 7-шарнир штока, 8-тяга привода управления коробки передач, 9-защитный чехол тяги, 10-рычаг переключения передач, 11-сферический палец рычага, 12-шаровая опора рычага, 13-хомут, Х-расстояние между торцами хомута и тяги

Замена заднего сальника на КПП ВАЗ 2109

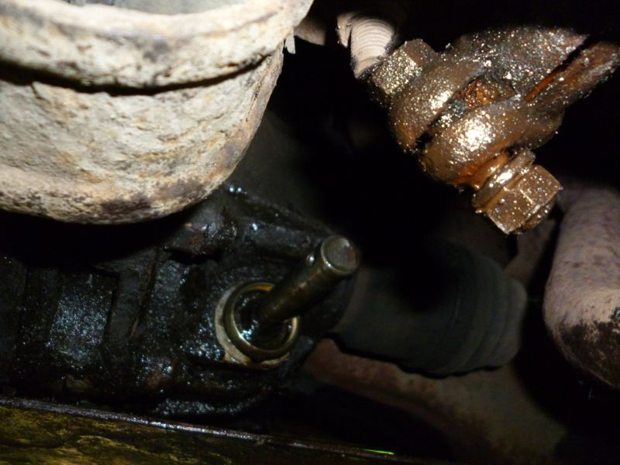

— Найдите под резиновым пыльником шток коробки (если сальник неисправен, то его легко обнаружить по масляному пятну).

— Отогните широкую часть пыльника.

— Найдите корданчик, который прикреплен к штоку (расположен внизу).

— Отсоедините этот корданчик от штока при помощи ключа на «13«, а затем отсоедините от рычага переключения передач.

— Выкрутите гайку, при этом ослабьте соединение кардана и рычага.

— Извлеките корданчик из рычага (должна включиться первая и третья

передача).

— С помощью ключа размером «10» отсоедините его, при этом отведите рычаг в сторону.

— Демонтируйте резиновый пыльник. Сальник располагается в углублении, в месте входа штока в КПП.

— Возьмите саморез и шило, и достаньте необходимую деталь. Перед заменой сальника сначала почистите посадочное место, уберите всю скопившуюся грязь, песок и масло.

— Установите новый сальник штока КПП.

— Новый сальник закрепите в посадочном месте.

— Процедуру сборки выполняйте в обратном порядке.

Внимание!

Работая с креплением кардана и с сальником, может быть смещение кулисы, в результате чего могут возникнуть трудности с переключением скоростей. Причина может быть в регулировочном икрепежном винте размером на «13«, соединяющий рычаг и корданчик переключения скоростей. Поэтому, как установите новый сальник проверьте положение рычага и если будет нужно, то отрегулируйте его.

Разновидности кулисы

Несмотря на различные модели конструкций, можно выделить всего два вида:

1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:

1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
2. Полный выход из строя кулисы.
3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

1. Увеличение люфта рычага КПП. Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
2. Сложно включить передачи. Иногда слышны посторонние звуки.
3. Переключение передач невозможно.
4. Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Как заменить сальник

При обнаружении утечки масла из коробки передач внимательно осмотрите картер. Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы.

В последнем случае для замены вам потребуется выполнить ряд действий:

1. Приобрести новый сальник кулисы КПП ВАЗ-2109, 2114. Его цена – около 100 -200 рублей.
2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
3. Отсоединяете от рычага кулисы кардан.
4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.
Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Есть и визуальный метод определения. Для этого возьмите любую емкость, налейте туда немного воды или просто используйте лужу возле вашего гаража. Капнув в воду масло, подтекающее на дисках сцепления, следите за его поведение. Если масло растечется и превратится в радужную пленку — это масло из коробки передач. А если масло останется в воде в виде зерновидной капли, речь идет о моторной смазывающей жидкости.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

1. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
2. Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
3. Далее снимается задний щиток картера сцепления с направляющих втулок.
4. Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
5. Так вы сумеете снять держатель.
6. Сальник выпрессовывается из своего держателя.
7. Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
8. Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
9. Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
10. Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
11. Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
12. Аналогичной обработке подвергается фланец коленвала.
13. Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
14. Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
15. Закрутите обратно болты держателя.
16. Заверните назад крепежные болты картера мотора.
17. Поставьте задний щиток картера сцепления обратно на направляющие втулки.
18. Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Меняем задний сальник коленчатого вала.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

Загрузка …

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от “Лады Калины”. Замена выглядит следующим образом:

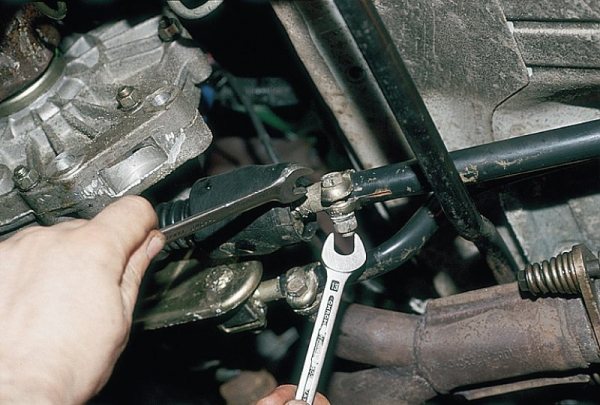

1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
3. Выкрутите фиксирующий болт ключом на «10».
4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Новая или восстановленная старая?

Замена сальника коленвала ваз 2110 8 клапанов

Если замены коробки избежать не удается, стоит рассмотреть один очень привлекательный вариант — установку восстановленной КПП. Для этого фирмы приобретают старые, поврежденные коробки, восстанавливают их максимально качественно и предлагают установку с гарантией.

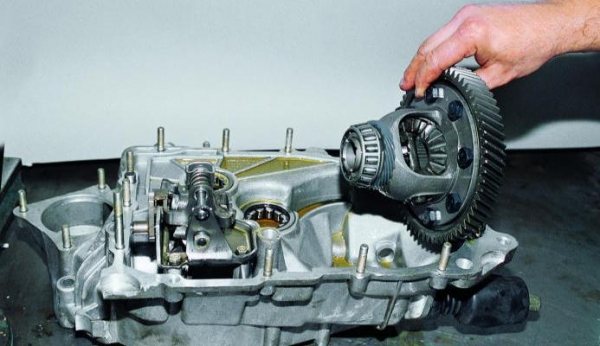

Разобранная КПП

Как показывает практика, подобные КПП обходятся примерно на 30-70% дешевле, нежели приобретение новой коробки переключения передач.

Только есть одно важное условие для успешной экономии на столь значимом ремонте. Это должна быть надежная, проверенная фирма

Подобные компании дорожат собственной репутацией, потому не имеют дело с подделками, ремонтом низкого качества. Чтобы получить положительные отзывы клиентов, привлечь к себе новых заказчиков, они просто обязаны делать все хорошо, на совесть. Потому сегодня существуют фирмы-однодневки и компании, когда за годы работы зарекомендовали себя как надежный и ответственный специалист по ремонту и замене КПП. Вы сами прекрасно понимаете, к кому нужно обращаться в случае с проблемами у вашей коробки.

ШУМ В КОРОБКЕ 2114-2112

Регулировка кулисы

В процедуре нет ничего сложного, можно справиться и самостоятельно, но придется бегать из ямы в салон.

Да, желательно делать эту работу на яме или эстакаде. Действовать нужно примерно по такому принципу:

1. Ослабьте гайку на хомуте.
2. Установите рычаг КПП в положение, соответствующее задней скорости.
3. Шток коробки выставьте в положение задней скорости. Добиться этого сложно, поэтому придется проводить корректировку.
4. Проверьте, как включаются передачи. Если задняя слишком ушла влево, то ослабьте хомут и проверните кардан против часовой стрелки. Если пятая скорость (и задняя в том числе) ушли слишком вправо, то кардан проворачивается по часовой стрелке.

Отрегулировав положение кулисы переключения передач, можно заметить, что при установке рычага посередине будет включена нейтральная скорость. При включении пятой рычаг не должен цеплять пассажирское сидение, а при движении задним ходом водительское кресло не должно мешать перемещению рычага.

Вкратце о порядке замены кулисы

Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.

Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):

• ослабить хомут крепления карданчика под днищем автомобиля;
• снять защитный чехол рычага КПП в салоне автомобиля;
• демонтаж воздушного туннеля пола;
• собственно, демонтаж кулисы и ее замена.

Короткоходные кулисы на “девятку”

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных.

Преимущества короткоходной кулисы ВАЗ-2109, 2114 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, 2114, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что такое короткоходная кулиса?

Штатная кулиса на ВАЗ 2114 является весьма надежным устройством, при этом, даже в случае возникновения каких либо неисправностей она легко ремонтируется, неприхотлива к деталям донорам и создает общее впечатление аналога автомата системы Калашникова из мира автомобильных кулис.

А вот что в ней действительно не радует, так это отношение конструкторов к комфорту автолюбителя, возможно, некоторые из них считают, что забивать передачи размашистым щелчком это стильно, но на деле это лишь отвлекает от дороги. Именно для разрешения этой ситуации и была создана короткоходная кулиса.

Данная инженерная мысль не является чем-то инновационным, эта идея пришла в гражданский автотранспорт из мира спортивных соревнований, где доли секунд решают все. Изначально для сокращения времени на переключение и повышение его точности в спорте использовались коробки с рычагом, монтированным в корпус КПП, но он передавал вибрации и не позволял создать более удобные методы управления.

Плюсы и минусы короткоходной кулисы

Автомобилисту стоит понимать, что замена кулисы ВАЗ 2114 привнесет в его быт не только положительные аспекты, но и некоторые трудности, о чем стоит знать заранее.

Итак, к однозначным плюсам такой модернизации относятся:

• сокращения хода рычага переключения КПП в два и более раз;
• искоренение люфтов присутствующих в штатной кулисе авто;
• высокая точность переключения;
• минимальное задействование физической силы плеча водителя для смены передачи (нагрузка переносится на кисть).

Минус при этом лишь один, сокращение рычага силы ведет к увеличению нагрузки на синхронизаторы, что увеличивает скорость их амортизации в два и более раз.

Модернизация штатной в короткоходную

Если вас не пугает минус, связанный с уменьшением срока до ремонта другого узла, но купить готовый экземпляр это слишком легко, знайте — штатная кулиса на ВАЗ 2114 переделывается в короткоходную при должном стремлении.

Для проведения данной операции вам понадобится:

• штатная кулиса 2114;
• ремкомплект кулисы 2114 (из него пригодятся втулки и ось);
• шаровая гайка;
• металлическая трубка с диаметром 15 мм;
• кардан руля.

Когда все необходимые запчасти найдены, необходимо выполнять действия в следующем порядке:

1. Срезаем шар с кулисы.
2. Подтачиваем нижний край среза так, чтобы он подходил под трубку.
3. Надеваем трубку и обвариваем.
4. К нижнему краю конструкции привариваем шаровую гайку.
5. Крепим кардан к рычагу КПП.
6. Дальше действуем как при замене сальника кулисы и собираем все назад.

ПОЯСНЕНИЕ! Суть такой процедуры в том, что уменьшение хода достигается изменением длины рычага нажима. Произведенное нами действие направлено на уменьшение рычага переключения с нашей стороны, путем увеличения его со стороны коробки.

Если вы будете проводить модернизацию таким «кустарным» методом, вам не придется снимать штатную кулису.

Как устранить дребезжание ручки КПП ВАЗ 2114

Зачастую ручка КПП ВАЗ 2114 входит в резонанс с работой двигателя и издает неприятный дребезжащий звук из-за таких проблем со втулкой:

• износ пластиковых вставок втулки;
• несоответствие длины втулки и размеров вилки кулисы.

В первом случае придется поменять пластиковые вставки или втулку в сборе. Во втором — придется привести размеры в соответствие. Для этого понадобится напильник, изолента и тиски. Часто производитель устанавливает втулку, которая своими краями задевает вилку тяги (кулисы) и стучит об нее при вибрации. Чтобы избавиться от шума, необходимо сделать следующее:

• откручиваем крепление втулки;
• вынимаем втулку;
• очистить (отмыть керосином) втулку от остатков смазки;
• произвести предварительную разметку, проведя линию в 1-3 миллиметрах от края втулки;
• обмотать втулку изолентой по линии разметки, оставив открытым край;
• зажать втулку в тиски и напильником сточить выступающий из-за изоленты край.

Убираем люфт на ручке переключения передач!

После такой операции остается только надеть пластиковые вставки и поставить ручку КПП на место. Края втулки больше не будут касаться металлической вилки и ручка КПП ВАЗ 2114 перестанет дребезжать.

Установка магазинной короткоходной кулисы на ваз 2114

Если приобрели готовый агрегат, но не знаете, как поменять кулису на ВАЗ 2114, необходимо просто поочередно выполнить следующие действия:

1. Снимаем декоративный кожух.
2. Ставим автомобиль на яму или поднимаем его на домкрат.

ВАЖНО! Не забывайте о технике безопасности, ставьте подпорку под заднее колесо с противоположенной стороны от домкрата, или под диагонально противоположенные переднее и заднее, когда работаете в яме.

1. Демонтируем консоль скрывающую кулису.
2. Скручиваем четыре болта (они на «13» и их шесть).
3. Верхние придется срезать и искать накидной ключ и мастерить к нему аналог рычага силы.
4. Оттягиваем пыльник и демонтируем хомут.

ВАЖНО! Смена кулисы идеальный момент для замены таких узлов как карданчик, шарнир, сальник. Они весьма недолговечны, поэтому если вы меняете саму кулису, смените сопровождающие узлы, чтобы оттянуть следующую встречу дном вашего авто, как можно дальше.

1. Ставим новую кулису на место демонтированной «старой».
2. Собираем весь узел в обратной последовательности.

Сальник коробки передач ВАЗ 2109: как заменить

ВАЗ 2109 – это распространенный отечественный автомобиль, который имеет передний привод. На ВАЗ 2109 устанавливаются различные по объему силовые установки (1.1, 1.3, 1.5 литра). Достойную конкуренцию «девятке» составляет ВАЗ 2114.

Чтобы автомобиль не утратил свои рабочие функции, его необходимо подвергать плановому обслуживанию, своевременно проходить ТО. На станции механики должны проверить полностью функционирование автомобильной системы. Если имеется необходимость, провести замену изношенных комплектующих деталей, например, относящихся к системе трансмиссии. Данная процедура будет способствовать продлению рабочего состояния ВАЗа.

Когда необходима замена сальников КПП?

Автомобили ВАЗ 2109 поддерживают установку МКПП. Данный тип трансмиссии является сложным механизмом, рассчитан на продолжительный рабочий ресурс. Одним из расходников, который относятся к коробке передач, является сальник. Он представляет собой вид уплотнительного устройства, устанавливающийся в области подвижных соединений. Сальники КПП имеются на первичном валу, приводе, штоке.

Внешний вид сальников

Перечислим основные причины того, когда сальник коробки передач следует заменить:

• естественный износ расходника;
• комплектующая деталь плохо прилегает к штатному месту;
• была установлена бракованная деталь.

Замена сальника коробки передач актуальна при следующих признаках:

• уменьшение жидкости в КПП;
• появление посторонних шумов от коробки;
• появление следов масла под автомобилем.

В случае уменьшения трансмиссионной жидкости появляется хруст, когда осуществляется смена скоростных режимов. Также, нерегулярное техническое обслуживание может являться причиной того, почему на коробке сальник дал течь в результате износа. Только своевременная замена расходника позволяет избежать появления таких ситуаций.

Замена сальников коробки передач

Как заменить сальник на коробке передач? Для того чтобы осуществить данную процедуру, следует вооружиться специальными инструментами. Их набор отличается от того, в какой части авто придется заменить сальник. Для большего удобства автомобиль необходимо поставить на смотровую яму.

Замена сальника штока. При необходимости проведения данной процедуры требуется обеспечить доступ к пыльнику. Далее следует отсоединить имеющийся кардан от штока, рычага. Специально для этого стоит воспользоваться ключом. Кардан, резиновый пыльник подлежит съемке. Шило необходимо извлечь из сальника коробки передач ВАЗ. После этого следует очистить посадочное место от загрязнений, далее можно установить новый сальник штока.

Осуществлять замену сальника на коробке передач ВАЗ 2109 можно как с демонтажем КПП, так и без него. Снять коробку передач необходимо, если имеется необходимость в замене сальников первичного вала КПП. При этом нужно осмотреть на целостность места установки манжет. Демонтажу подлежит выжимной подшипник. Под ним расположен сальник первичного вала. Когда происходит установка нового сальника, стоит воспользоваться герметиком, при этом предварительно обезжирить сам расходник.

Если течет сальник коленвала, необходимо определить какой именно расходник дал сбой (передний или задний). С данной проблемой хозяин Лады может столкнуться при 100000 км пробега.

Как заменить сальник привода? Замена сальника привода коробки передач может быть осуществлена своими руками. Из инструментов владельцу автомобиля требуется гаечный и торцовый ключ, монтировка, молоток, отвертка. При совершении данной процедуры требуется слить горючее из КПП ВАЗ. Учитывая это, машину необходимо завести на эстакаду, приготовить тару, куда жидкость стечет. Монтировка, отвертка нужны для вытаскивания привода, сальника. В завершении должна быть проведена запрессовка сальника. Запрессовка проводится с использованием молота и подходящего по размеру металлического отрезка трубы.

prokpp.ru

Регулируем КК

Если уж у вас вышло заменить агрегат самостоятельно, то и обращаться к мастеру за ее регулировкой смысла не имеет. Правда сделать это самому будет весьма сложно, лучше попросить кого-то из знакомых.

Существует два метода по настройке свежеустановленной кулисы:

1. По задней передаче – садим товарища за руль и просим его включить заднюю передачу. Устанавливаем рычаг в наиболее удобное, по вашему мнению, положение и лезем под машину, где ставим рычаг на место задней передачи и затягиваем хомут.
2. По первой передаче – если не выходит воткнуть заднюю, вставляем первую. Ослабляем хомут как в первом случае, но в этот раз мы должны провернуть привод, сделать это нужно так, чтобы он дошел против часовой стрелки до упора пластикового фиксатора, после чего фиксируем хомут.

Разборка

Для того, чтобы вибрация ручки КПП ВАЗ 2114 прекратила свое существование, нужно иметь про запас пару-тройку инструментов:

• Накидные ключи на 13 и 10
• Новый чехол для кулисы
• Эстакада или яма в гараже
• Умный друг, который будет вам помогать настраивать палку
• Можно запастись фиксатором резьбы, но можно и без него (эта штука крепится со стороны самой коробки).

По времени займет немного, около получаса на устранение неприятностей и еще столько же на регулировку.

Первый способ

Ход процесса корректировки:

• Зарисуйте, запомните, снимите или измерьте, но сделайте так, чтобы после установки всё было на своем месте: а именно на определенном расстоянии от пассажира и консоли.
• Теперь можно залезть под машину и начинаем отвинчивать накидным на 13 крепеж вставки втулки в трубку-рычаг (еще называют кулиса), и вынимаем рычаг.

Кулиса ВАЗ 2114

• Затем, убираем чехол с крестовины. Будьте готовы, что польется масло. Можно заранее поставить тару, если его очень жалко. Потом залить обратно. Ну и отвинчиваем ее крепеж, чтобы снять.

Кулиса без чехла на ВАЗ 2114

• Все, теперь надо поставить новый фиксатор – это и есть этот болт, что крепит крестовину. Можно и старый, конечно, прочистить и подзатянуть, но, он стоит не так дорого, чтобы на нем экономить. А новое всегда вселяет большую уверенность в будущем.

Ставить будем в обратном направлении действий с некоторыми отступлениями:

1. После того, как поставили палку, болт воткнули и затянули, надели чехол на место надо включить 4-ю передачу. Это загонит втулку на место – в кулису (рычага).
2. Затем, ставим на нейтралку. Тут как раз пригодится друг: он ставит, а вы затягиваете крепеж. В этот момент можно отрегулировать положение палки, сместить его в нужную сторону под себя.
3. Ну и дальше опробовать результат. Если не устроит, как стоит ручка КПП на ВАЗ 2114, надо довести регулировку до ума.
