Внимание! Если автомобиль эксплуатируется в условиях большой запыленности или при низком качестве топлива, замену фильтра необходимо проводить чаще, чем указано в регламенте.
Топливный фильтр установлен снизу автомобиля, перед правым задним колесом и закрыт пластмассовым кожухом.
Работу проводим на смотровой канаве или эстакаде.
Топливо в системе питания (при включенном зажигании и некоторое время после его выключения) находится под давлением. Поэтому, если замену фильтра выполняем сразу же после поездки или после включения зажигания, в системе питания необходимо сбросить давление топлива. Если же зажигание не включалось в течение суток и более — давление топлива в системе, как правило, отсутствует.
Шевроле Нива

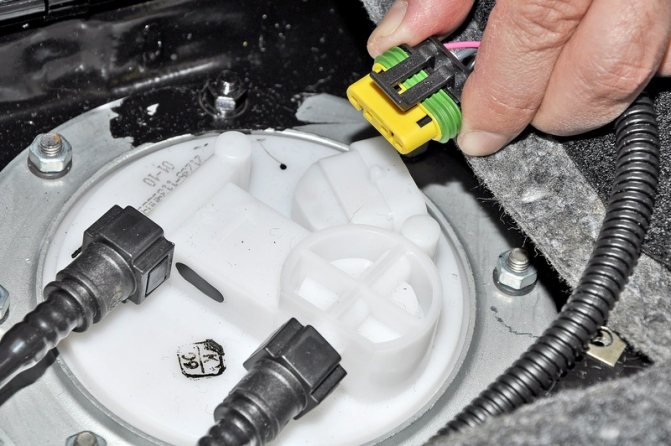

Отжав фиксатор колодки, отсоединяем колодку проводов от топливного модуля.
Отжав фиксатор колодки, отсоединяем колодку проводов от топливного модуля.
Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2–3 с. После этого давление в топливной системе будет сброшено.
Роль фильтра в топливной системе автомобиля
Основная задача, с которой должен справляться топливный фильтр – это очистка горючего, поступающего из бака в топливную систему машины. Любое топливо, независимо от его марки и стоимости, содержит в своем составе немало примесей, воды и грязи. Чтобы последние не попали в цилиндр двигателя, на пути к нему устанавливается фильтр очистки горючего.
Чтобы добиться максимальной эффективности от очистки топлива, было создано два типа фильтров – грубой и тонкой очистки. Детали первого типа предназначены для улавливания твердых частиц диаметром до 0,1 мм. Изделия имеют форму мелкой сетки из латунных нитей. В топливной системе Нива Шевроле фильтр грубой очистки расположен внутри бензонасоса.
Детали второго типа применяются для улавливания примесей, диаметр которых не превышает 0,001 мм. Они состоят из цилиндрического корпуса, внутри которого расположена мелкая сетка. Фильтры этого типа монтируются между бензонасосом и рампой. В случае засорения их необходимо менять, в то время как элементы грубой очистки топлива требуется промывать без регулярной замены.
Читайте также:
Стоит отметить, что в моделях Нива Шевроле, выпущенных до 2009 г., фильтры располагались непосредственно в моторном отсеке. Фильтр в более новых машинах находится под днищем.
Рекомендуем: Почему заливает свечи на инжекторе и как с этим бороться?
Шевроле Нива

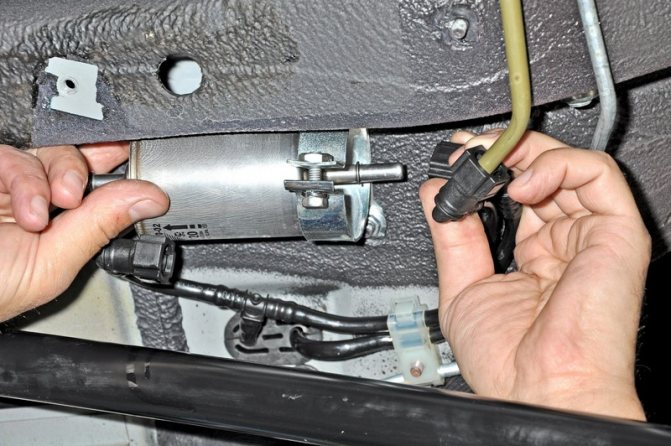

Сжав два фиксатора наконечника подводящей топливной трубки, сдвигаем фильтр, выводя его штуцер из наконечника трубки и вынимаем топливный фильтр из хомута.
Сжав два фиксатора наконечника подводящей топливной трубки, сдвигаем фильтр, выводя его штуцер из наконечника трубки и вынимаем топливный фильтр из хомута.
Так как в фильтре остается топливо, сливаем его в заранее приготовленную емкость.
Новый фильтр устанавливаем в обратной последовательности.
Месторасположение
Прежде, чем приступить непосредственно к процедуре замены, необходимы выяснить, где стоит фильтрующий элемент. В случае, если автомобиль появился на свет до 2009 года, искать его необходимо непосредственно под капотом. Если вести речь про более современные модели, здесь он будет расположен под днищем.
Чтобы добраться до фильтра, необходимо снять задние сидения. Под ними удастся заметить пленку, посаженную на герметик. Достаточно ее аккуратно оторвать и устройство будет находиться прямо перед глазами.
Разобравшись с тем, где находится топливный фильтр на шевроле нива, стоит выяснить, как правильно выполняется его замена.
Расположение топливного фильтра
Расположение топливного фильтра зависит от года выпуска автомобиля. До 2006 года расходник находился под капотом. В моторном отсеке он занимал место со стороны пассажира. Фильтр зафиксирован хомутом со стяжным болтом на кронштейне.
-
Читайте также:
После 2006 года фильтр на Ниве был перенесен под днище. Он находится около заднего правого колеса. Для защиты от грязи и агрессивной окружающей среды фильтр прикрыт пластиковым кожухом.
На автомобиле имеется фильтр грубой очистки топлива. Он выполнен в виде сеточки. Она находится в сборе с топливным модулем, который помещен в бензобак.
Где стоит и как делается замена топливного фильтра на Нива Шевроле
Топливная система Нивы Шевроле нуждается в систематическом обслуживании.
Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.
Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.
Где стоит и зачем нужен топливный фильтр
До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом
Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.
Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.
-
Читайте также:
В данной статье будет рассмотрена замена фильтра на новых машинах.
Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива
Какой расходник выбрать

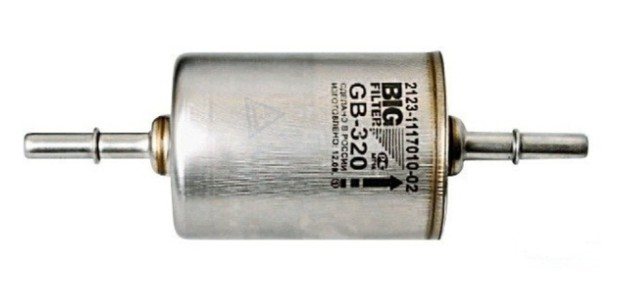

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.
- Новый фильтр тонкой очистки топлива.
- Комплект рожковых ключей.
- Комплект торцовых головок с воротком.
- Отвёртка крестовая (средних размеров).
Автомобиль устанавливается на смотровую яму.
Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

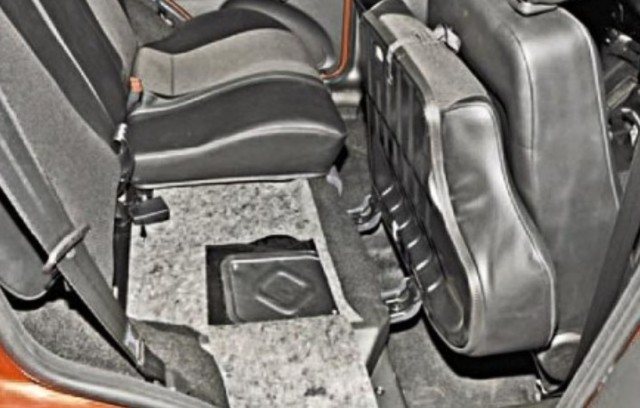

Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть
- Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.
Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой
- К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

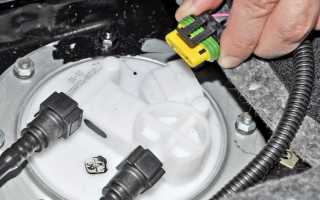

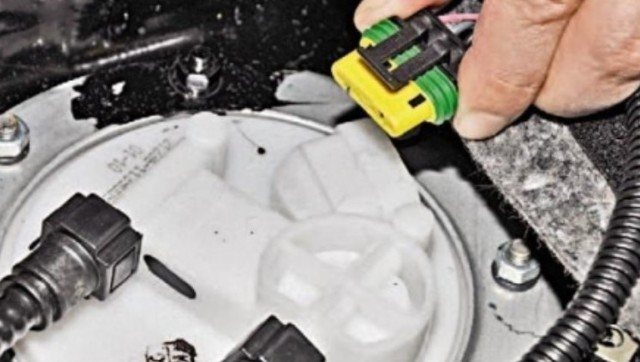

Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор - После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
- У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.
Делать это удобно торцовой головкой на 10
- На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.
Эти штуцеры достаточно просто сжать пальцами
- Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.
Для его извлечения следует ослабить болт на 10 на крепёжной скобе
- На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.
Как часто нужно производить замену?
Рекомендуется менять фильтр тонкой очистки каждые 45 тыс. км (в некоторых источниках – 30 000 км) либо раз в 3 года. Замена сеточки бензонасоса не регламентируется, поэтому производится в случае засорения либо в профилактических целях каждые 100 тыс. км.
Засорение фильтрующих элементов приводит к снижению пропускной способности фильтра, из-за чего у вас могут начать следующие проблемы:
-
Читайте также:
- «вялые» отклики двигателя на нажатие педали акселератора;
- трудный запуск мотора;
- провалы при сильном нажатии педали газа на низких оборотах. В особо запущенных случаях двигатель начинает подтраивать и даже может заглохнуть.
Конструкция системы питания
До 2006 фильтр тонкой очистки устанавливался в подкапотном пространстве у моторного щита.
Но на большинстве Chevrolet Niva ТФ располагается возле бака под днищем. За неимением смотровой ямы, из которой удобней всего производить работы, заднюю часть необходимо зафиксировать на упорах в приподнятом состоянии. Сеточка грубой фильтрации топлива является составной частью топливного модуля и находится в баке.
При покупке будьте внимательны, так как встречаются 2 вида конструкции: «прямоугольник со срезанной стороной» и «сектор круга» (устанавливался на авто до 2006 г.в.). Для ТФ такой формы на дне стакана имеется специальная отформовка, поэтому установка прямоугольного фильтрующего элемента нежелательна.
Обратный клапан в топливном модуле препятствует сливу бензина в бак после остановки двигателя, поэтому в системе всегда поддерживается определенное давление бензина. Перед началом замены давление необходимо сбросить. Для этого необходимо завести мотор, после чего достать предохранитель бензонасоса. Проработав еще некоторое время на остаточном давлении, двигатель заглохнет.
Признаки неисправности запчасти – изучаем «симптомы»
О том, что пришла пора заменить фильтр топливной системы, могут свидетельствовать несколько признаков. К ним относятся:
- Чувствуется затруднения в работе двигателя при движении вверх;
- Отчетливо слышен сторонний шум при прогревании двигателя;
- Увеличился расход горючего;
- Двигатель машины запускается с трудом или не запускается вообще;
- Мотор работает с длительными рывками.
Первое, что следует сделать в случае наличия этих признаков, проверить фильтр. Однако даже если вы не заметили ни одного из перечисленных «симптомов», периодичность замены фильтра должна составлять 1 раз на каждые 30 тыс. км пробега. Это поможет продлить сроки эксплуатации мотора и других важных узлов автомобиля.
Рекомендуем: Зачем и как часто заправлять кондиционер. Насколько рискованно делать подобную процедуру самостоятельно?
Стоит помнить, что замена фильтрующего элемента также нужна при выполнении чип-тюнинга Шевроле Нива, после которого автомобиль становится резвее и меняет количество потребляемого горючего. В таком случае для замены требуется подбирать более качественную и дорогостоящую запчасть.
Замена сеточки бензонасоса
Рассмотрим, как самому поменять фильтр грубой очистки.
- Поднимите правую подушку заднего ряда сидений.
- Отверните два шурупа, крепящие заглушку технологического отверстия.
- Отсоедините разъем электропитания.
- Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
- Отсоедините фиксаторы и снимите топливные шланги.
- Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
- Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
- Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
- Для начала разборки топливного модуля отсоедините фишки электропитания.
- Вытащите из паза трубку обратного слива топлива.
- Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.
Сеточка бензонасоса плотно «сидит» на посадочном штуцере. На Шевроле Нива встречается и другой тип топливного модуля. Для замены ТФ достаточно отстегнуть стакан. При установке нового фильтрующего элемента бензонасос необходимо придерживать рукой.
Видео замены:
