Топливный фильтр ВАЗ 2107

Главная функция топливного фильтра — производить очищение горючего в системе от различных примесей, смол и водяных паров. Если исключить фильтрацию как процесс из функционирования топливной системы, то попавшие в двигатель грязь и инородные вещества быстро выведут из строя поршневые элементы и цилиндры.

Традиционно в системе ВАЗ 2107 устанавливается сразу два топливных фильтра, чтобы обеспечить тщательную очистку бензина. Однако на первых моделях «семёрки» стоял только один фильтрующий элемент.

Грубая очистка

Фильтр, отвечающий за первоначальную (грубую) очистку бензина, находится непосредственно в бензобаке, фиксируется на заборнике топлива. Инжекторные модели ВАЗ 2107 могут оснащаться фильтром как внутри бака, так и перед ним. Суть действий этого фильтра выражается в том, что топливо, перекачиваемое насосом, попадает сначала в фильтрующий элемент — сеточку. Ячейки сетки не пропускают дальше крупный мусор.

Поэтому фильтр и называется «грубой очистки», так как призван устранять только крупные присадки и грязь.

Стоит подчеркнуть, что карбюраторные и инжекторные модели ВАЗ 2107 могут оснащаться совершенно разными по форме и габаритам фильтрами грубой очистки. Однако независимо от оснащения, порядок замены этих узлов идентичен и не требует особых навыков.

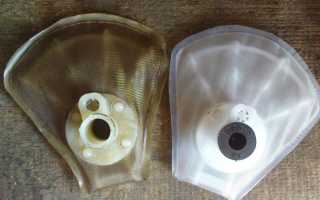

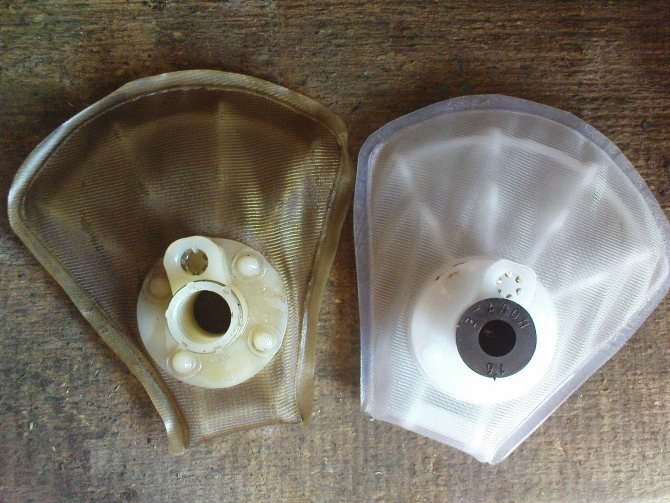

Фильтр грубой очистки имеет вид сетки с ячейками для задержки крупногабаритного мусора

Тонкая очистка

Фильтр тонкой очистки на карбюраторных версиях ВАЗ 2107 располагается непосредственно под капотом на входе у двигателя. Его сразу можно увидеть, так как к устройству подключены топливные магистрали. Обычное расположение фильтра тонкой очистки — у ёмкости с тормозной жидкостью.

На инжекторных «семёрках» фильтр тонкой очистки размещён не очень удобно для его замены — под днищем автомобиля.

Задача этого элемента заключается в контрольной очистке бензина: его бумажные вставки задерживают даже мельчайшие пылинки мусора.

Фильтр состоит из корпуса и бумажных вставок, между которыми задерживается даже мелкогабаритный мусор

Необходимо знать, что топливный фильтр для карбюратора нельзя установить на модель с инжектором. Они имеют совершенно различное строение и в случае нарушения правил установки могут вывести из строя моторный агрегат.

Порядок замены топливных фильтров на ВАЗ 2107

Любой механизм в автомобиле рано или поздно будет нуждаться в смене или реставрации. Следует отметить, что владельцы карбюраторных моделей ВАЗ 2107 имеют возможность промыть фильтр, удалив с него все отложения, и снова использовать его в работе. Установленные фильтры на инжекторных ВАЗ промывке не подлежат.

Когда нужно менять

В любом случае целесообразнее сразу провести замену топливных фильтров, а не тратить время на их промывку и прочистку. Не все автолюбители знают, когда именно необходима смена этих элементов. Разумеется, у каждого фильтра (грубой и тонкой очистки) есть свой обозначенный ресурс, однако не стоит дожидаться, пока он закончится.

Как правило, явными признаками нарушений в работе фильтрующих элементов топливной системы считаются:

• рывки и провалы в работе силового агрегата (первые признаки можно заметить на малом ходу или в режиме холостого хода);
• снижение тяги при разгоне, обгоне, движении в гору;
• проблемы с пуском двигателя;
• увеличенное потребление горючего.

Необходимость замены для топливных фильтров ВАЗ 2107 по регламенту наступает в среднем при прохождении 30 тысяч километров.

При сильном загрязнении фильтр не будет пропускать бензин в полном объёме, в связи с чем и начинаются проблемы в работе мотора

Какой фильтр купить

Если автовладелец впервые намерен своими силами выполнить смену фильтра на ВАЗ 2107, ему потребуется выбрать оптимальный вариант в магазине. Важно знать, что расценки аналогов у отечественных и западных производителей примерно одинаковые, однако автовладельцы с опытом советуют выбирать фильтры Mahle и Big. Эти устройства более надёжны и долговечны, к тому же практически исключается риск покупки бракованного фильтра.

Оценить эффективность работы фильтра можно по качеству изготовления и качеству бумаги. Лучшим способом является разборка использованного фильтра. Т.е. снимаем б/у фильтр, распиливаем его и смотрим, как и из чего он сделан. Лучше MAHLE KL83 я еще ничего не встречал. Нет никаких пружинок внутри, бумага фильтрует отлично (снаружи черная, а внутри светлая), фильтровальная бумага не приклеивается к корпусу (т.е. клей не используется), а впрессована в жидкую пластмассу, которая после остывания идеально сохраняет шаг между гофрами. Корпус аллюминиевый. Я рапиливал ZOLEX, SCT и FILTRON. Эти фильтра MAHLE даже в подметки не годятся. На них бумага ворсится. Но это мое сугубо личное мнение.

Алексей

Один из самых популярных среди автолюбителей фильтр

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два вида: для грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

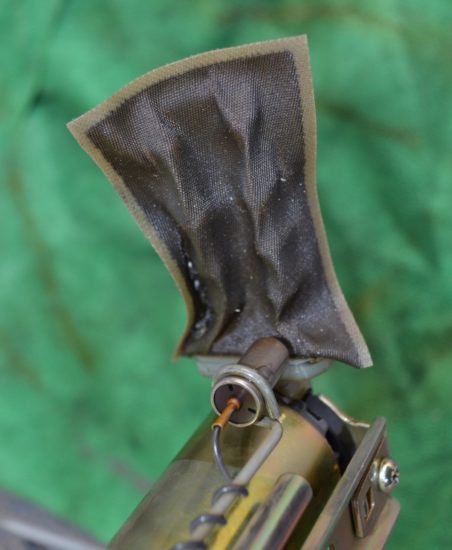

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Рекомендуем: Советы по замене топливного фильтра Гранта лифтбек своими руками

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластмассы. Прозрачность корпуса разрешает наблюдать за состоянием чистоты и своевременно менять расходник. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь них ставится какой-либо из этих материалов: фетр, войлок или бумага.

Для инжекторных систем автомобилей ВАЗ нужна уже очистка куда более высокого значения. Поэтому фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 отличаются. Они бывают изготовлены из нержавейки и устанавливаются отдельно.

Для грубой очистки используются пластинчато-щелевые, сетчатые и ленточные, которые задерживают сор, попадающийся в топливе. Напротив, в ФТО используются элементы, выполненные из пористых материалов.

Какие лучше

Фильтры топливные, особенно для моторов с инжектором, обязаны обладать нужным качеством очистки. Поэтому лучшим можно назвать тот очиститель, пропускная способность которого составляет не менее 5–7 микрон (инжектор) и 15 микрон (карбюратор). Кроме того, он не должен проваливаться в случае давления в 3–5 бар.

Ещё рекомендуется обращать внимание при выборе на способ крепления патрубков топливной системы. Существуют модели с шестигранной фиксацией и модели с креплением на защёлках. Последние более удобны в плане замены.

Примерная стоимость замены фильтров очистки топлива

Замена занимает примерно 30–50 минут времени, в зависимости от модели детали. В связи с этим различается и стоимость процедуры в СТО, которая рассчитывается согласно потраченному количеству времени.

На самом деле, рекомендуется изначально договариваться с работником сервисного центра о стоимости процедуры, согласовывать время и т.п. Как правило, цена замены начинается от 700 рублей и не переходит черту в 1000–1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 рублей.

Замена топливного фильтра тонкой очистки

Для того чтобы снять старый и установить новый топливный фильтр тонкой очистки на ВАЗ 2107, потребуются:

• плоская отвёртка;
• гаечный ключ на 8.

В работе также потребуется ветошь, чтобы избежать больших подтеканий бензина.

Сама процедура демонтажа будет несколько затяжной, так как придётся сначала снизить давление топлива в системе:

1. Откинуть назад сиденья заднего ряда в салоне.
2. Под ковролином найти люк бензобака.
3. Отвёрткой и ключами выкрутить все крепления на люке.
4. С корпуса бензонасоса отсоединить все подключённые провода.
5. Завести мотор, дать ему работать до тех пор, пока он не заглохнет из-за недостатка бензина.

Перед заменой фильтра тонкой очистки нужно сбросить давление в топливной системе ВАЗ

Далее алгоритм работы будет различаться — в зависимости от того, каким именно видом мотора укомплектована машина.

Регламент работ для карбюраторных моделей

После сброса давления в топливной системе можно начинать работы по снятию фильтра тонкой очистки с ВАЗ 2107:

1. Открыть капот.
2. Фильтрующий элемент располагается рядом с ёмкостью с тормозной жидкостью и оснащён двумя шлангами — на подачу и отвод топлива.
3. Отсоединить сначала подводящий шланг, затем отводящий. Неизменно появятся остатки топлива, поэтому рекомендуется сразу же подложить под фильтр ветошь или же заткнуть шланги подходящими по размеру болтами.
4. Изъять из системы старый фильтр.
5. На место его посадки установить новый, подключив шланги и убедившись в герметичности соединений.

Видео: порядок работы

То есть замена фильтра тонкой очистки не представляет особых сложностей и занимает не более 10 минут.

Регламент работы для инжекторных моделей

Более современные модели ВАЗ 2107, оснащённые инжектором, комплектуются фильтром тонкой очистки, прикреплённым под кузовом автомобиля. Поэтому после сброса давления в системе необходимо загнать авто на яму или эстакаду, чтобы было удобнее подлезать под машину:

1. Корпус фильтра крепится к нижней балке автомобиля — его легко заметить, так как к устройству подходят два толстых шланга подачи топлива.
2. Обычной отвёрткой нужно будет ослабить крепления хомутов и снять корпус фильтра.
3. Подтекания остатков топлива из шлангов можно устранить затычками или ветошью.
4. На место старого фильтра установить новый, убедившись в целостности хомутов и шлангов.

Видео: порядок работы

Замена топливного фильтра . ваз 2107-инжектор

Таким образом, и эта работа не составляет особого труда, единственное неудобство — потребуется подлезать под кузов.

После замены необходимо подать питание на бензонасос, вернуть в обратное положение задний ряд сидений в салоне и проверить герметичность соединений — завести мотор.

ВАЗ 2107, как карбюратор, так и инжектор, легко поддаётся такой процедуре, как демонтаж и монтаж фильтров очистки топлива. Важно соблюдать все правила безопасности и тщательно закручивать все соединения, чтобы обеспечить качественную установку нового фильтра.

Пошаговый порядок проведения работ по замене на ВАЗ-2114

Перед тем как приступить к работам по демонтажу топливного фильтра, необходимо сбросить давление в системе. Это необходимо проделать для того, чтобы во время снятия, оно не брызнуло и не залило всё вокруг.

1. Для сброса давления в первую очередь отодвигаем заднее сиденье, открываем люк бензобака и отключаем колодку питания насоса.
   Стрелкой отмечено расположение насоса под задним сидением

   Демонтаж защитной крышки

   Диагностируем бензонасос

2. Далее, заводим автомобиль и оставляем его работать до того момента пока двигатель не перестанет работать и сам заглохнет.
3. После этого пробуем завести автомобиль ещё раз для того чтобы убедиться в том, что в системе топлива нет.
4. На этом работы по сбросу рабочего давления в системе можно считать законченными.

Рекомендуем: Все о замене прокладки ГБЦ на автомобиле ВАЗ 2112

Альтернативный способ сброса давления

Если вы не чувствуете уверенности в правильности подобной процедуры, можно из блока извлечь предохранитель, расположенный там под маркировкой F3, отвечающий за питание бензонасоса.

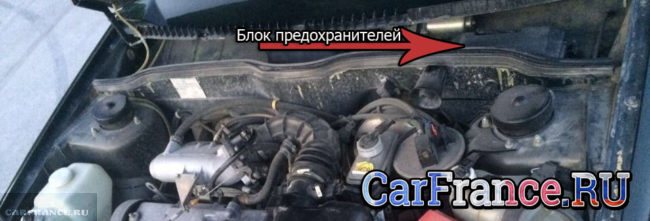

Блок предохранителей под капотом отмечен стрелочкой

Когда предохранитель демонтирован, запустите двигатель и также дождитесь, пока всё топливо не закончится. Главное после выполнения всех работ, не забыть поставить этот предохранитель обратно на место.

Процесс демонтажа

Как уже выше говорилось, в зависимости от вида двигателя, способ фиксации фильтра отличается друг от друга.

Объём двигателя 1.6

Так, если вы обладатель мотора с объёмом 1,6 литра, достаточно, лишь нажать на фиксаторы трубок топливопровода с небольшим усилием и вывести их с места фиксации.

Объём двигателя 1.5

А если обладатель 1.5 – литрового мотора, то необходимо выполнить следующее:

1. Аккуратно нанесите на все фиксирующие детали смазку, для того, чтобы они легче демонтировались.
2. Далее, демонтируйте штуцер от привода топливопровода при помощи ключей на «17» и «19».

   Откручиваемые гайки указаны стрелками.

3. Во время этих действий необходимо плотно фиксировать соединение, во избежание фактов прокрутки.
4. Остатки бензина, которые будут выливаться во время демонтажа оставьте стекать в ёмкость.
5. Точно таким же способом демонтируйте фиксатор с обратной стороны и уберите остатки топлива.

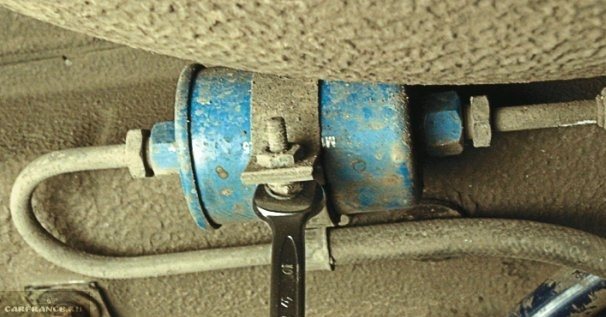

6. Когда фильтр ничего не держит, отведите от него все подводящие трубки топливопровода и ослабьте хомут крепления корпуса, воспользовавшись ключом на «10».



   Эта гайка, как правило, откручивается легко.

7. Демонтируйте старый фильтр.

Процесс установки нового топливного фильтра (есть нюансы)

1. Перед тем как приступить к монтажу фильтра, позаботьтесь об установке на патрубки уплотнительных колец, которые заранее протрите сухой ветошью от остатков топлива и иных жидкостей.

   Кольцо указано красной стрелкой.

2. Обратную установку производите строго в обратном порядке снятию, обратив лишь внимание на то как указывает стрелка направления движения бензина по магистрали. На автомобилях с объёмом 1,5 с права налево по отношению к борту автомобиля, а на 1,6 наоборот.
3. После того как вы установили и зафиксировали новый фильтр на месте, подсоединили все провода питания топливопровода необходимо повернуть ключ зажигания и дождаться пока в двигатель накачается топливо.
4. До запуска двигателя эту процедуру необходимо проделать 3-4 раза, для того, чтобы вся полость фильтра заполнилась и вытеснила весь имеющийся воздух.
5. После этого заведите двигатель, и дайте ему поработать на холостом ходу, одновременно осматривая соединения фильтра на наличие подтёков. И если такие будут обнаружены, нужно заглушить мотор, и наиболее плотно зафиксировать соединения.
