Важные моменты

Напряжение (U) и емкость АКБ автомобиля — главные параметры, на которые необходимо уделять внимание при выборе и проверке источника питания.

Главным назначением аккумулятора является пуск двигателя в период, когда генератор машины еще не подключился к работе, а АКБ является единственным источником питания.

Чтобы исключить проблемы в эксплуатации, автовладелец должен знать следующие моменты:

• От чего зависит ресурс аккумуляторной батареи;
• Каким должно быть напряжение (в обычном режиме, после пуска двигателя и под нагрузкой);
• Чем вызвано снижение емкости в холодное время года и прочие моменты.

Рассмотрим эти вопросы подробно.

СЛАБАЯ ЗАРЯДКА? РЕШЕНИЕ ЗА 5 МИНУТ И ГЕНЕРАТОР БУДЕТ КАК НОВЫЙ!!!

Как проверить генератор на машине. Основные неисправности. Просто о сложном

Характерные симптомы неисправности

Бортовая сеть автомобиля – единый организм, в котором всё взаимосвязано. Некорректная работа генератора – самая распространённая причина выхода аккумулятора из строя. Возможны несколько вариантов:

• Низкий зарядный ток. Сам по себе он не способен нанести батарее серьёзный ущерб. Однако источник питания, не полностью восстанавливающий свой потенциал, быстро теряет ёмкость. Становится затруднён запуск двигателя.
• Высокий зарядный ток. Из-за этой неисправности выкипает электролит и, как следствие, происходит сульфатация активного вещества на пластинах, и АКБ выходит из строя.
• Скачки напряжения. В результате начинают часто перегорать лампочки, сокращается ресурс другого электрооборудования.

В любом случае меры по выявлению и устранению неисправностей следует принимать без промедления.

От чего зависит срок годности АКБ?

Каждый производитель после изготовления батареи устанавливает гарантийный срок ее эксплуатации.

Кроме этого параметра, существует и фактический период, зависящий от многих факторов — своевременности обслуживания, соблюдения правил эксплуатации, состояния электропроводки и прочих моментов.

Из-за того, что условия обслуживания АКБ отличаются, различается и срок годности изделия.

У автовладельцев, которые эксплуатируют машину только в теплое время года, аккумулятор живет дольше всего. Другое дело, когда автомобиль нужен круглый год, вне зависимости от температуры на улице.

В такой ситуации срок годности АКБ снижается. Это вызвано и тем, что во втором случае водитель может накатать больший километраж.

Также на ресурс аккумулятора влияет:

• Исправность и правильность работы генератора и регулятора напряжения.
• Подключение к электропроводке автомобиля дополнительного оборудования, имеющего большой номинальный ток.
• Режим эксплуатации. Меньше всего «живут» аккумуляторные батареи на такси, которые прохаживают большой километраж в течение года. Кроме того, такие автомобили работают в режиме частого пуска двигателя, что создает нагрузку на АКБ и генератор. При активном применении транспортного средства срок службы источника питания не превышает 1,5 лет.

При обычном режиме эксплуатации, когда автовладелец регулярно проверяет аккумулятор и проводит ТО, ресурс батареи составляет 4-5 лет при общем пробеге за этот период в 60-80 тысяч километров.

Чтобы избежать проблем, желательно периодически проверять напряжение генератора и аккумулятора.

Но упомянутый срок службы не наивысший, ведь при аккуратном обслуживании АКБ может проработать до восьми лет.

Но стоит знать, что рано или поздно замена аккумулятора потребуется, ведь с момента начала эксплуатации рабочие пластины постепенно изнашиваются. Чем больше циклов заряда и разрядки проходит батарея, тем быстрее она выходит из строя.

Практика показывает, что ключевую роль играет генератор, его исправность и текущее напряжение. Вот почему этому аспекту необходимо уделять ключевое внимание.

Как проверить напряжение

Отдельно стоит рассмотреть вопрос о том, как можно проверить текущее напряжение генератора на аккумуляторе транспортного средства. Диагностика возможна 2 способами. Непосредственно на самом генераторе, либо же через АКБ.

Для прямой связи между аккумулятором и генерирующим устройством используется провод с толстым сечением, что позволяет осуществлять проверку разности потенциалом прямо на АКБ. Тут можно воспользоваться 3 измерительными приборами:

• мультиметр;
• вольтметр;
• нагрузочная вилка.

Вольтметр и мультиметр соединяются щупами с АКБ. Причём в их случае соблюдать полярность необязательно. Если же используется нагрузочная вилка, тогда плюс идёт на плюс, а минус строго на минус. Нарушать полярность категорически запрещено.

Нормальным напряжением сети считается около 12 В. Если включить двигатель на холостом ходу, но не включать электроприборы, тогда нормой будет от 13,5 до 14 В. Если напряжение падает до 13,3–13,8 В, это всё равно считается нормой.

Тестером в виде омметра либо мультиметра в режиме измерения сопротивления можно проверить статор, ротор и диодный мост генератора. При сопротивлении на роторе около 2,3–5,1 Ом, оборудование считается исправным. На обмотке потребление тока должно находиться в пределах от 3,0 до 4,5 А, а сопротивление порядка 0,2 Ом.

Диодный мост тестируется путём определения наличия или отсутствия у него сопротивления. Конкретные цифры значения особого не имеют. Важно лишь, чтобы сопротивление не оказалось нулевым.

Не забывайте о том, что для нормальной подзарядки стартерной батареи со стороны генератора должно поступать напряжение в диапазоне от 13,5 до 14,5 В.

Какое напряжение генератора считается нормой?

Чтобы проверить напряжение генератора, необходимо завести мотор и отключить всю нагрузку. В этом случае мультиметр должен показывать 14.3 -15,5 Вольт (смотрите видео в конце статьи). Допускается отклонение на 0,1 Вольта в одну и другую сторону.

После этого необходимо поочередно подключать потребителей и проверять напряжение генератора.

Сейчас
читают
Генератор дает перезаряд на аккумулятор, причины и способы их устранения

78k

Свист ремня генератора, устраняем причину

8.4k

В идеале оно должно «подсесть» где-то на 0,2 Вольта при включении каждой новой нагрузки. При этом общее U не должно опуститься ниже уровня 12,8 Вольт. В противном случае АКБ разрядится.

Все способы проверки

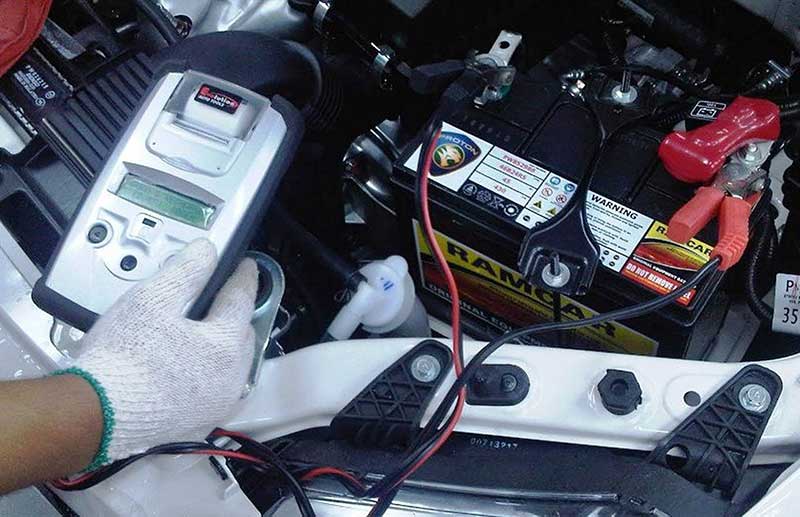

Проверять напряжение аккумулятора автомобиля на степень разряженности можно разными способами. Рассмотрим их.

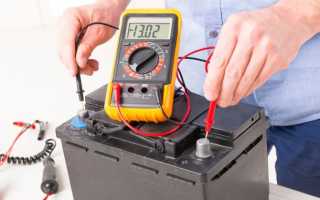

Мультиметром

Для проверки аккумуляторов «Акум», «Ватра» и других марок, устанавливаемых на авто «КамАЗ», «Вольво», «БМВ» удобно использовать мультиметр.

Автомобильный мультиметр

Прибор вы найдете в любом специализированном магазине, есть он на СТО. Для разовых замеров мультиметр проще одолжить, хотя большинству водителей он нужен регулярно.

Цифровые приборы стоят дороже механических, зато они удобнее в эксплуатации.

Скорее всего, показания мультиметра и бортового компьютера будут различаться.

Стандартные устройства приборной панели часто ошибаются, дают незначительную погрешность, поскольку подключаются к АКБ не напрямую. Обычно отклонения идут в меньшую сторону.

При работающем моторе

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, мы разобрались, теперь рассмотрим порядок измерения текущих показателей при работающем моторе.

Основной рабочий инструмент – мультиметр.

Сначала сделайте замеры при заведенном двигателе – в норме значение должно быть в районе 13,5–14,0 вольт.

Если значение превышает 14,2 вольта, зарядка низкая, генератор будет направлять энергию на зарядку элемента питания. Чрезмерные показатели в зимнее время года в данном случае считаются нормой.

В высоком токе плохого ничего нет. Когда с электрооборудованием все в порядке, спустя 10 минут электронные части системы скинут текущие значения до стандартных максимальных 14 вольт.

При отсутствии данной реакции цифра до оптимальных величин постепенно не сбрасывается, возможен перезаряд аккумулятора. Он постоянно будет функционировать на максимальной отдаче, начнет выкипать электролит.

Когда при включенном моторе показатель составляет меньше 13,0–13,4 вольта, можно говорить об отсутствии полной зарядки. В сервис сразу не бегите, для начала измерьте показания при выключенных потребителях – это кондиционер, магнитола, фары, прикуриватель и пр.

Также резкое падение возможно в случае окисления контактов – проверьте их перед поездкой в сервис и, если нужно, зачистите шкуркой.

Как измерить зарядку аккумулятора.(напряжение бортовой сети автомобиля.).

Другой метод проверки – при выключенных источниках потребления энергии, работающем моторе вы должны получить 13,6. Проверьте соответствие параметров, если все в норме, включите ближний свет, при этом показатель должен упасть на 0,1–0,2 вольта.

Теперь включайте в машине музыку, сплит-систему, прочие потребители энергии. Действия выполняйте постепенно, при каждом новом включении потребителя параметр должен немного падать.

При резких скачках, скорее всего, проблема в генераторной системе – он работает не на всю мощность, либо износились, загрязнились щетки.

Даже если включены все потребители энергии, показатель все равно в норме не падает ниже 13 В. Иначе батарея начнет разряжаться сильно и сядет полностью.

Решением вопроса в данном случае будет замена элемента питания.

При отключенном моторе

Вам также потребуется для проведения работ мультиметр. Если показатель на выводах ниже 11,8 вольта, машина, скорее всего, просто не заведется, придется прикуривать ее от другого авто.

Показатель нормального уровня при отключенном моторе – 12,5–13,0 вольт. Значение 12,9 указывает на то, что АКБ заряжен примерно на 90 %, 12,5 – наполовину, 12,1 – осталось не более 10 %. Это расчеты на глаз, но многие автомобилисты пользуются ими.

Важный нюанс проверки при выключенном моторе – если двигатель заглушен только что, значение будет одним, на утро после простоя другим.

Оптимально замерять напряжение непосредственно до поездки. Уровень зарядки аккумулятора указывает на его способность удерживать значения по несколько суток. Если батарея заряжена полностью, а вы не ездили неделю и больше, то параметр резко снизится. То есть константным значение не является.

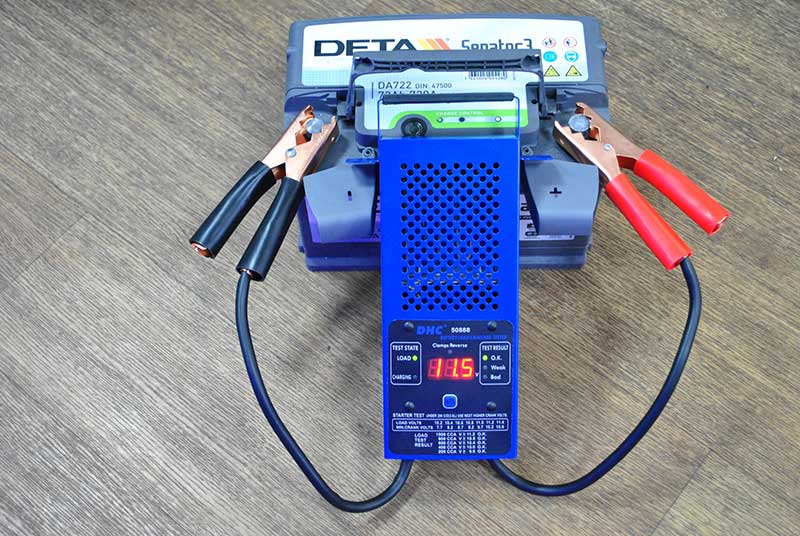

С применением нагрузочной вилки

Проверка аккумулятора с применением нагрузочной вилки – точный, простой и эффективный способ проверить работоспособность батареи автомобиля. В итоге вы выясните, заряжен ли аккумулятор.

Подсоедините вилку к нужному полюсу батареи максимум на 5 секунд. Сначала должно быть в районе 12–13 вольт, после пятой секунды – больше 10 вольт, несмотря на снижение. Такой элемент питания считается полностью заряженным, может работать под разными нагрузками.

Когда показатель в ходе тестирования при проверке нагрузочной вилкой снижается до 9 вольт, АКБ неисправен, рекомендуется его замена.

В холодный сезон

Снижение температурных показателей среды вызывает изменения в номинальной плотности рабочего вещества – электролита. С учетом уровня заряда АКБ будет определяться реакция на пониженные температурные показатели.

У полностью заряженной батареи резко возрастет плотность, что вызовет резкий скачок измерений.

Когда блок питания сел, плотность понижается по причине морозов, возникают сложности при запуске мотора.

Водители совершенно ошибочно полагают, что в зимнее время АКБ дополнительно разряжается из-за низких температур воздуха. В реальности роль играет не низкая температура среды, а замедление химических процессов в элементе питания в результате морозов.

Минимальный параметр напряжения на входе батареи

При проверке параметров генератора стоит брать во внимание характеристики самого АКБ.

Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя.

Точного ответа здесь нет, но средний параметр должен составлять 12,6-12,7 В. В зависимости от условий эксплуатации этот показатель может корректироваться.

Некоторые производители уверяют, что их продукт имеет напряжение 13-13,2 Вольт. Этот параметр реален, но не стоит измерять напряжение сразу после подзарядки генератором или ЗУ.

Перед проведением работы желательно выждать 1-2 часа. В этом случае U должно опуститься до уровня 12,7-13 В.

Если этот параметр начинает «плавать» или опускается ниже 12 В, это говорит о разряде батареи на 50% или неисправности генератора.

Здесь рекомендуется проверка цепи зарядки или применение внешнего зарядного устройства.

Если продолжать эксплуатацию батареи в этом состоянии, возникает сульфатация свинцовых пластин, что уменьшает работоспособность АКБ и уменьшает срок ее службы.

На практике такое снижение напряжение не является критичным, ведь запустить батарею еще можно, а дальше генератор производит подзарядку до необходимого уровня.

Главное — убедиться в исправности цепи заряда и увеличении напряжении на выводах аккумуляторной батареи.

Если U на выходе опустилось ниже 11,6 В, можно говорить о полном разряде источника питания.

Дальнейшее применение батареи в этом случае невозможно — ее необходимо снимать, выполнить проверку исправности и обеспечить заряд от внешнего устройства.

С учетом сказанного выше можно делать вывод, что напряжение на АКБ при исправном генераторе должно составлять (при заглушенном моторе) 12,6-13,2 В. На практике этот параметр немного ниже и составляет 12,3-12,5 В.

Такое напряжение свидетельствует о незначительном недозарядке АКБ. В этом нет ничего страшного. Главное — не допускать уменьшение U ниже 12 В.

Причины низкого напряжения, методы контроля и ремонта

Напряжение, подаваемое на аккумуляторную батарею в время работы силового агрегата должно быть в пределах от 13,2 до 15,0 Вольт. Если оно больше 15 Вольт, возможен перезаряд аккумуляторной батареи, выход из строя электронных устройств автомобиля и дополнительных устройств. Если напряжение менее 13 Вольт, аккумулятор неэффективно заряжается, при включении мощных энергопотребителей авто, возможно экстремальное падение бортовой сети. Если менее 12 вольт – АКБ не заряжается вообще.

Рекомендуем : Как вывести из спячки старенький автомобиль

Возможные причины:

1. Слабое натяжение ремня. Часто такая причина сопровождается свистом ременной передачи. Также возможно попадание на зоны ременной передачи (шкивы, ролики) смазочных материалов, других жидкостей. Следует с помощью неагрессивных растворителей очистить ремень. Также необходимо подтянуть ремень. Уровень «провисания» ремня на длинном свободном участке при надавливании на него большим пальцем должен быть в пределах от 0,5 до 1,0 сантиметров. Перенатяжение также опасно: это приводит к преждевременному выходу из строя роликов, подшипников и втулок.

2. Выход из строя «таблетки» (шоколадки) генератора. Так иногда называют реле-регулятор напряжения. Обычно она ремонту не подлежит, ее следует менять на аналогичную. Во многих случаях замену регулятора можно произвести без демонтажа генератора.

Рекомендуем : Как самому почистить форсунки — эффективный способ, без разбора

3. Износ щеток генератора. Иногда они входят в систему реле-регулятора, и заменяются совместно с ним. Остаточная длина щеток должна быть не менее 7 миллиметров, если менее, их заменяют.

4. Пробой выпрямительных диодов. Такая неисправность встречается при переполюсовке аккумуляторной батареи. Генератор при этом во время работы двигателя сильно нагревается. Диодная «подкова» меняется полностью или диоды заменяются поэлементно.

5. Обрыв обмоток генератора. Неработоспособность можно определить по разному цвету лаковой изоляции обмоток. При этом заменяются статор или ротор в сборе. Перемотка обмоток нерентабельна.

Напряжение генератора на ХХ

Для проверки работоспособности генератора необходимо завести двигатель и измерить напряжение на клеммах АКБ. Нормальное U составляет 13,5-14 В.

Если этот параметр возрастает выше 14,2 В, можно сделать вывод о снижении заряда батареи и переходе генератора в усиленный режим заряда.

Такая ситуация возникает в редких случаях, когда аккумулятор разрядился из-за длительного простоя на холоде или подключенной нагрузки.

Возможны ситуации, когда электроника автомобиля не допускает повышения напряжения генератора, опираясь на температуру окружающего воздуха.

Повышение уровня U, которое поступает на АКБ от генератора, не критично. Если электрооборудование машины исправно, уже через 5-10 минут напряжение заряда снизится до необходимого уровня в 13,5-14,0 Вольт.

В случае, когда U не снижается, необходимо приступать к ремонту цепи питания или генератора. В противном случае дело закончится выкипевшим электролитом.

Если при работающем моторе на ХХ генератор выдает напряжение 13,0-13,4 В, это свидетельствует о проблемах с АКБ (последний не берет часть заряда).

В такой ситуации стоит выполнить проверку генератора при включении всех потребителей — фар, музыки, кондиционера и прочих. Об этом поговорим ниже.

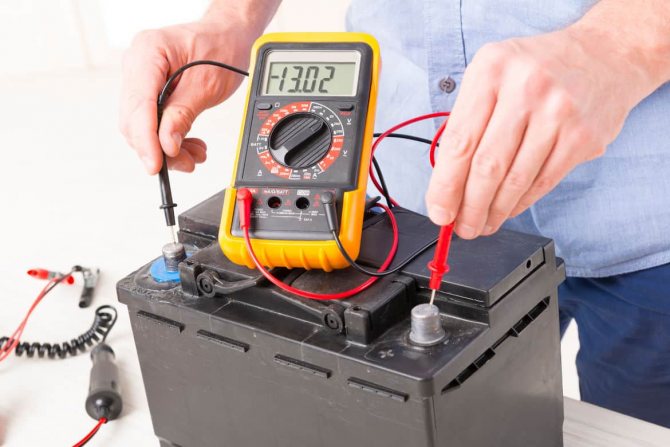

Проверить генератор мультиметром

Если никаких внешних повреждений не обнаружено, следует взять мультиметр и измерить напряжение на клеммах аккумулятора и на генераторе. Для этого прибор необходимо перевести в режим вольтметра и установить значение 20 Вольт.

После запуска двигателя напряжение на клеммах аккумуляторной батареи должно быть не меньше 13,6 Вольт, а лучше – 14 Вольт и более. Далее нужно провести измерения на клемме генератора. Это – большой болт. Если и там значение низкое, то генератор неисправен. Если же в норме, значит, виновата проводка или АКБ.

Напряжение генератора под нагрузкой

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

• Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
• Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
• Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

Наличие нагрузки позволяет убедиться в исправности аккумулятора и генератора.

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Приведем пример.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Напряжение на клеммах аккумулятора при зарядке

Для зарядки аккумулятра от зарядного устройства выбирают режим с постоянным током или напряжением. Оба они одинаково эффективны, но применяются к разным батареям. В процессе зарядки и эксплуатации аккумулятора необходимо производить замеры напряжения на клеммах кислотного аккумулятора.

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» — выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

• состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
• многое зависит от уровня заряда АКБ;
• определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Напряжение на генераторе для зарядки АКБ

Не секрет, что при заряде аккумулятора с помощью стационарного ЗУ напряжение на входе должно быть около 18 В.

Одновременно с этим необходимо следить за уровнем напряжения на клеммах АКБ. Как только U перестает расти, можно говорить о полном заряде. Если продолжить процесс, возможно «кипение» электролита.

После пуска двигателя зарядный ток находится на уровне 5-10 Ампер (иногда больше), но через несколько минут он снижается до 1-3 А, что считается оптимальным параметром для АКБ.

Косвенным показателем нормального режима работы генератора считается напряжение на выводах через несколько минут после пуска мотора. Этот показатель должен быть на уровне 13,9-14,2 В.

Его величина во многом зависит от климатических условий, в которых эксплуатируется транспортное средство.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Автомобиль, эксплуатируемый с преимуществом длинных пробегов, успевает полностью зарядиться от генератора для следующего пуска. Но заряд его не будет полным. Степень зарядки аккумулятора можно определить по напряжению на клеммах. Чем меньше величина, тем слабее концентрация электролита в банках.

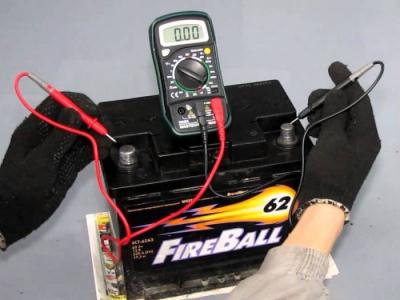

Проверить заряд аккумулятора, можно воспользовавшись мультиметром. Следует установить градуировку «переменный ток» и замерить показатель на клеммах. Можно определить уровень заряда по плотности электролита.

Степень зарядки автомобильного аккумулятора определяется по напряжению, как в таблице.

Чтобы поднять емкость аккумулятора, необходимо зарядить его специальным зарядным устройством. Это преобразователь напряжения, выпрямитель. Аккумуляторы бывают обслуживаемые, необслуживаемые, гелевые, AGM, литиевые. Напряжение и ток зарядки их отличается по напряжению, времени, длительности циклов. Есть универсальные ЗУ, рассчитанные на переключение режимов для разных моделей АКБ, регулирование параметров.

Пара слов об электролите

Одним из главных показателей, по которым можно судить об исправности батареи, является уровень электролита. Именно от него зависит напряжение источника питания при различных режимах работы.

В процессе разрядки аккумулятора происходит расход кислоты, доля которой в общем объеме жидкости составляет третью часть (35-36%).

Результатом является уменьшение плотности жидкости. Когда производится зарядка батареи, происходит обратный процесс.

В такой ситуации вода расходуется, а кислота, наоборот, образовывается. Как результат, плотность электролита увеличивается.

В обычном состоянии, когда напряжение на АКБ равно 12,7 В, плотность составляет 1,27 г/куб.см. При этом все параметры напрямую зависят друг от друга.
