Об истории разработки и конструктивных особенностях агрегатов

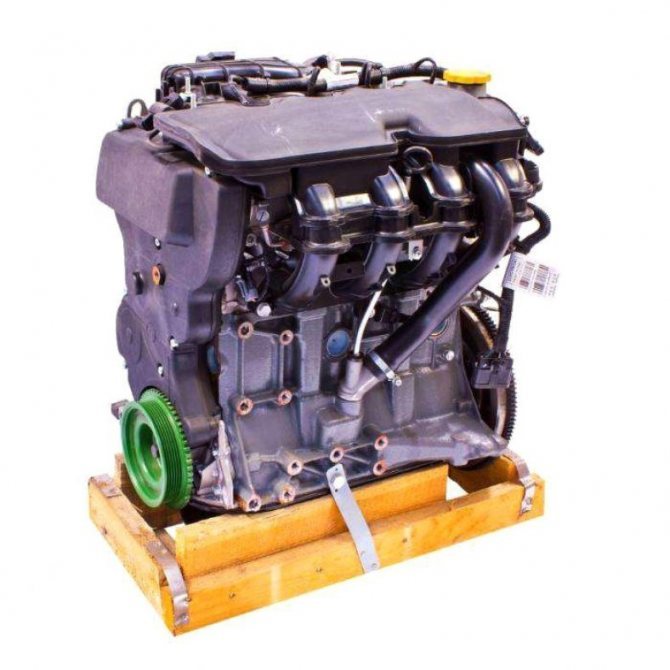

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

• увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
• на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
• претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
• кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
• прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
• число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
• существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
• после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
• 1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
• 1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов. Кроме конструктивных нововведений, эти агрегаты стали соответствовать требованиям стандартов по экологии Евро-5. В дальнейшем производитель моделей Renault Logan запланировал вывести устройство двигателя на уровень соответствия стандартам Евро-6/7.

Обновление 1.6-литрового агрегата не ограничилось только применением 16-клапанного механизма головки блока. Достижение прироста тягово-мощностных характеристик было осуществлено благодаря существенным преобразованиям, в числе которых присутствуют:

• повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
• применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
• замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

Регулировка

Перед тем как приступить к работе нужно осмотреть в каком состояние находятся все натяжные ремни, если имеются провисания их следует немедленно подтянуть. Когда все готово начинает производиться на Рено Логан регулировка клапанов:

1. Первым делом снимаются все патрубки и фильтрующий элемент который расположен на двигателе для этого нужно выкрутить четыре болта
2. Отсоединяются провода от свечей
3. Демонтируется клапанная крышка, для этого выкручиваем четыре болта
4. Получаем доступ к поршневой группе, для выполнения работ цилиндр должен находится в верхней мертвой точке. Если он не на месте, поднимается передняя часть автомобиля и включается четвертая передача. Колесо крутится пока у распределительного вала шестерёнка не появится значение F.
5. Ослабляем контргайки, а болт зажимается пассатижами, открывается зазор в который вставляется щуп с необходимым размером
6. Подтягивается регулировочный болт, делается это пока щуп не начнёт двигаться с усилием
7. Повторяем эту процедуру с остальными цилиндрами, делать это желательно в следующем порядке : первый, четвертый, второй, третий.

На этом работа по регулировке закончена, собирается все в обратном порядке.

Как видите данная процедура не является сложной, и выполнить ее можно самостоятельно не прибегая к помощи специалиста, это поможет сэкономить значительную сумму денег, так как работы по регулировки довольно дорогие.

Инструкция (фотоотчет) по регулировке клапанов на Renault Logan

Приступая к техническому обслуживанию двигателя, обязательно проверьте и отрегулируйте натяжение ремня ГРМ. Напоминаем, что проверку и выставление зазоров проводят только на холодном двигателе. В противном случае параметры завышаются, из-за чего вы получите неприятный стук и будете вынуждены всё переделывать. В работе вам понадобятся:

• набор плоских щупов;
• рожковый ключ «на 13»;
• трубчатый ключ или головка на «10»;
• отвёртка;
• плоскогубцы;
• домкрат.

Это интересно: Способы проверки диодного моста генератора

Порядок регулировки клапанов

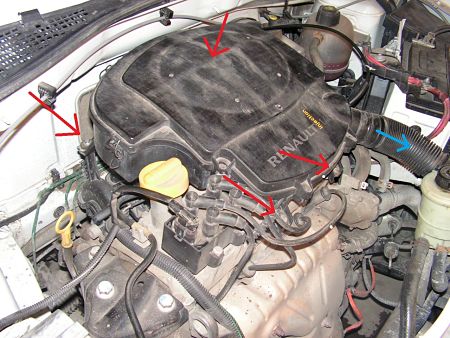

1. Демонтируют корпус воздушного фильтра. Для этого отсоедините гофрированный патрубок воздуховода и вывернете 4 винта крепления.



2. Раскачивая узел фильтрующего элемента вправо-влево, снимите его с места и приподнимите со стороны правого колеса (здесь и далее используется принятая в качестве стандарта ориентация по ходу движения автомобиля). Просунув руку в образовавшийся проём, освободите от держателей пластиковую трубку адсорбера. Там же снимите шланг сапуна с штуцера, расположенного на крышке клапанов. После этого корпус воздухофильтра отложите в сторону.
3. Снимите наконечники высоковольтных проводов со свечей, отсоедините разъём модуля зажигания и тонкий шланг вентиляции картера . Далее отведите в сторону шланг адсорбера и жгут проводов, который находится у правого торца клапанной крышки.
4. Получив доступ к верхней части силового агрегата, следует тщательно продуть все места сжатым воздухом. В дальнейшем это не позволит пыли и мусору попасть к открытому механизму газораспределения.
5. При помощи трубчатого ключа открутите крышку клапанного механизма и снимите её с двигателя. Если есть необходимость, то установленные на ней детали демонтируют, а деталь промывают.
6. Установив автомобиль на стояночный тормоз, включите пятую передачу. После этого при помощи домкрата вывешивают правое переднее колесо. Такой приём позволит вращать распределительный вал во время регулировочных мероприятий.
7. Зазоры впускных и выпускных клапанов двигателя регулируются по одной и той же схеме, поэтому рассмотрим особенности этого процесса на примере 4-го цилиндра. Первое – это обеспечьте максимальный зазор между регулировочным болтом и стержнем клапана. Медленно проворачивая вывешенное колесо, контролируйте момент, когда кулачок распределительного вала удалится от рабочей части рычага (рокера) на максимальное расстояние.
8. Проверьте зазор между регулировочным болтом рычага газораспределительного механизма и торцевой частью клапана. Для этого в место их контакта введите щуп нужной толщины. Напоминаем, что для впускных клапанов производитель рекомендует зазор 0.1-0.15 мм, а для выпускных – 0.25-0.30 мм. Входящий без усилий инструмент является свидетельством увеличенного зазора – из-за него при работе двигателя как раз и слышится неприятный стук. Если же щуп входит с трудом или же не входит, то это говорит о том, что зазор слишком мал – клапан «зажат». И, наконец, небольшой натяг в месте контакта щупа с плоскостью рокера с одной стороны и торцом клапанного стержня с другой, является нормой – зазор отрегулирован правильно.
9. Выяснив с помощью щупа о нарушении рекомендуемых заводом-изготовителем параметров, приступайте к регулировке. Для этого накидным или рожковым ключом «на 13» полностью отпускают контргайку регулировочного болта .
10. В случае если пробег автомобиля составляет 150-200 тыс. км, проведите ревизию сопрягающихся деталей. Для этого болт выверните и осмотрите торцевую часть. При наличии выработки замените его, поскольку зазор в этом случае отрегулировать не удастся. Кроме того, осмотрите резьбу на деталях регулировочного узла и сделайте выводы об их пригодности для дальнейшего использования.
11. Удерживая контргайку от проворачивания, болт вращайте в нужную сторону. Удобнее всего это делать специальным инструментом, но при отсутствии такового воспользуйтесь и пассатижами. В коромысле нарезана правая резьба, поэтому чтобы увеличить зазор, винт поворачивайте влево, а чтобы уменьшить – по ходу часовой стрелки.
12. Добившись такого положения деталей клапанного механизма, при котором щуп можно двигать с небольшим усилием, контргайку зажмите. Делать это надо осторожно, удерживая от проворачивания сам регулировочный винт. Обязательно учтите, что при финишной затяжке болт на сотые доли миллиметра поднимается вверх, поэтому лучше сделать небольшую поправку.
13. Удалив щуп, несколько раз нажмите на коромысло. После этого точность регулировки проверьте ещё раз.
14. Периодически проворачивая распределительный вал путём вращения вывешенного колеса, проверьте и при необходимости отрегулируйте другие клапаны.

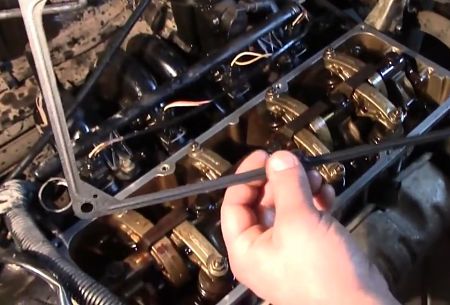

15. Приступая к сборке, осмотрите прокладку клапанной крышки. Сильно обжатую деталь замените новой. При этом лучше использовать уплотнительные элементы из металла – бумажные прокладки зарекомендовали себя не самым лучшим образом.



16. Верните на место крышку клапанного механизма.Установив болты и ввернув их руками на максимальную глубину, приступайте к фиксации. Как и на других подобных деталях, затяжку ведут в несколько подходов, по крестообразной схеме от центра к периферии. Лучше контролировать усилие по динамометрическому ключу – это обеспечит надёжное крепление и сохранность резьбы.
17. Уложите на место снятый ранее жгут проводов и трубку адсорбера. После этого к клапанной крышке подсоедините шланг от впускного коллектора (тонкий сапун) и установите модуль зажигания, если он снимался для её чистки.
18. Верните на место корпус воздушного фильтра и прикрепите к нему патрубок вентиляции картера и гофрированный шланг воздуховода. После этого приступайте к пробному пуску. После запуска двигателя в его работе не должно наблюдаться никаких посторонних шумов и стуков. Ровная работа на различных рабочих режимах и отсутствие вибрации на оборотах холостого хода свидетельствуют о том, что регулировка выполнена правильно.

Это интересно: Признаки неисправностей и ремонт РДТ

Что даёт регулировка клапанов

Зазоры клапанов – расстояние между регулировочным болтом и приводным стержнем. Специалисты Renault оставляют зазоры для компенсации теплового расширения металлических деталей газораспределительного механизма.

Неправильно отрегулированные клапаны ускоряют износ деталей. При увеличенном зазоре клапана уменьшается мощность двигателя – цилиндр не заполняется топливом в достаточной мере.

Уменьшенный зазор клапана приводит к утере КПД горения топливной смеси из-за неполной компрессии. Возможно обгорание сёдел и появление нагара. Впоследствии потребуется ремонт ГРМ.

Для чего нужны зазоры?

В целях компенсации теплового расширения металла в системе газораспределительного механизма задаются технологические допуски между приводным стержнем и регулировочным болтом.

Любые отклонения от норм приводят к повышенному износу деталей.

Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.

Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.

При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.

Юстировка должна выполняться на холодном двигателе.

Металл под действием тепла расширяется, что учитывается при разработке любых сложных узлов. Компенсация подобного расширения необходима и в механизме ГРМ двигателя 1.4 л Рено Логан, чего удается достичь за счет специальных допусков между болтом для регулировки и стержнем привода. Отклонение зазора от положенного параметра ведет к ускоренному износу деталей.

Первым свидетельством проблем с клапанами Логана считается появление стука двигателя на ХХ. В такой ситуации рекомендуется отрегулировать зазоры и настроить их с учетом рекомендации производителя. Последствия отклонения могут быть фатальными для силового узла:

• Превышение параметра приводит к невозможности нормальной работы клапана — ему не удается нормально открыться, из-за чего в камеру сгорания попадает недостаточный объем топливно-воздушной смеси. Итог — уменьшение КПД 8-клапананного двигателя.
• Снижение показателя также приводит к падению мощности из-за недостаточной компрессии. Кроме того, при таких обстоятельствах клапан обгорает, на его седле возникает нагар, из-за чего требуется восстановление ГРМ. Своевременная регулировка клапанного механизма на Логане позволяет избежать подобных проблем.

Чтобы правильно отрегулировать зазоры, все мероприятия рекомендуется выполнять на холодном двигателе.

Измерения производится с помощью специальных щупов.

Это интересно: Салонный фильтр ВАЗ-2112: где находится, как поменять своими руками

Как следствие, результатом нарушения регулировки может быть:

• Быстрый выход из строя механизма двигателя Рено Логан.
• Уменьшение мощности силового агрегата.
• Потеря КПД мотора из-за неполного сгорания топливной смеси в камере сгорания.
• Появление нагара и прочие проблемы.

Игнорирование неисправности неизбежно ведет к повышенным затратам, связанным с необходимостью дорогостоящего ремонта.

Renault 1.6 (K7M)

Этот бензиновый мотор имеет длительную историю. Впервые его установили еще в 1995 году на Renault Megane/Scenic. Прародитель модели – 1,4-литровый К7J. Секрет успеха – в простоте конструкции. Чугунный блок, алюминиевая головка, 8 клапанов и отсутствие «наворотов» вроде системы изменения фаз газораспределения. Вуаля, неприхотливый и надежный агрегат готов.

К недостаткам мотора, на котором на народных Logan и Sandero таксисты «по полмиллиона накручивают», можно отнести разве что повышенные топливные аппетиты и проблему утечки масла через сальник коленвала и прокладку крышки клапанов. Но это не мешает К7М быть одним из лучших двигателей Рено в истории.

А теперь самый простой способ

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.

Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.

Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.

Если у вас Логан поновее то звездочка распредвала будет выглядеть так.

Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.

Новый комплект ГРМ.

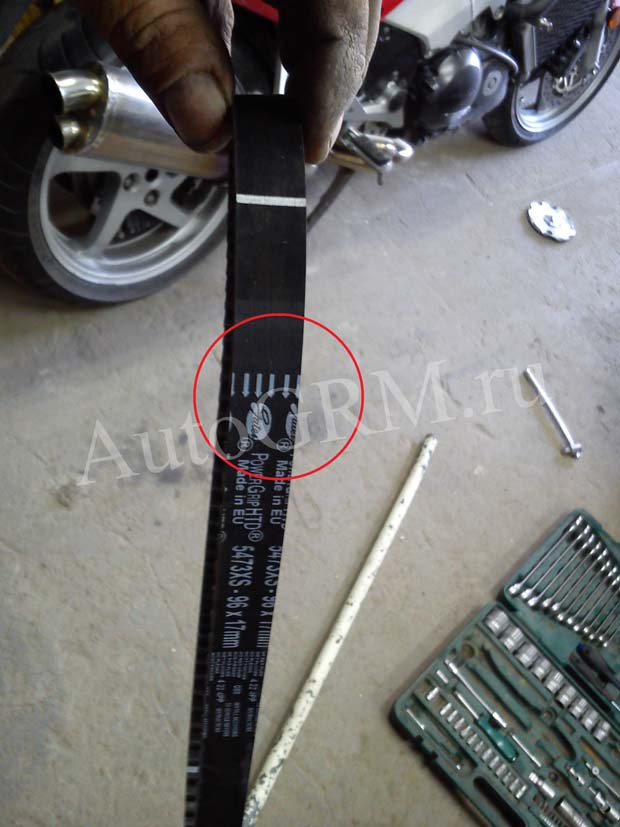

На новом ремне ГРМ есть метки и направление движения.

Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.

Полезные советы

Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:

1. После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
2. Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
3. Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.

Натяжение ремня

Натяжка играет важную роль в правильной работе двигателя и ослабляет влияние износа на его состояние. Стоит знать меру – слишком сильная, как и слишком слабая натяжка приводит к перебоям и быстрому появлению повреждений. Проведём эту настройку по пунктам:

Поверните коленвал против часовой стрелки на два зубца распредвала, чтобы натянуть ремень. Проверьте силу натяжки. Если всё сделано правильно, то он поворачиваться на прямой угол между шкивами, при небольшом усилии пальцев. В обратном случае – ослабьте гайку крепления и поверните ролик против часовой стрелки на 10 градусов, для ослабления натяжки. Регулируйте до установки среднего натяжения. Не забудьте, что нельзя поворачивать коленвал за шкив распредвала, во избежание повреждений двигателя.

Достоинства и недостатки силовых агрегатов

Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

Достоинства K7J и K7M:

• низкая стоимость и простота конструкции двигателей;
• надежность: подтвержденный моторесурс составляет более 400 тыс. км;
• универсальность и ремонтопригодность;
• простота технического обслуживания;
• высокий крутящий момент;
• хорошая «эластичность» двигателей, равная 1.83.

Недостатки K7J и K7M:

• относительно высокий расход топлива;
• нестабильность оборотов при работе на холостом ходу;
• отсутствие в конструкции гидрокомпенсаторов, как следствие — необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
• «загиб» клапанов при внезапном обрыве ремня ГРМ;
• повышенная «текучесть» сальников коленвала;
• слабая надежность элементов системы охлаждения;
• шумность и склонность к вибрациям.

К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.

Достоинства K4M:

• надежность, практический ресурс превышает 400 тыс. км пробега;
• соответствие экологическим нормам Евро-4;
• повышенная мощность (102 л.с.);
• низкая шумность и виброустойчивость;
• более современная и надежная система охлаждения.

По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Недостатки мотора K4M:

• дорогие запчасти;
• «загиб» клапанов при обрыве ремня;
• слабая «эластичность» двигателя, равная величине 1.53, как следствие — проблемы с ускорением автомобиля при обгонах.

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1. 6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.

4 л. Мощности 75 л. с.

просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность».

По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.

Регулировка клапанов

Рассмотрим порядок регулировки клапанов двигателя Рено Логан 1.4 8 кл. Про необходимость регулировочных действий свидетельствует характерный громкий стук в моторном отсеке при закрытой крышке капота. Он отчетливо слышен с водительского места.

Проверка зазоров проводится на холодном моторе при температуре +20 градусов Цельсия между торцами стержня клапана и регулировочного болта и полностью закрытом клапане. Последовательность регулировки клапанов цилиндров 1-3-4-2!

Номинальный зазор составляет:

0,10-0,15 мм. для впускного клапана;0,25-0,30 мм. для выпускного клапана.

Порядок работ:

1. Проверить натяжение ремня ГРМ;
2. Снять крышку ГБЦ;
3. Установить поршень первого цилиндра в положение ВМТ такта сжатия при этом оба клапана данного цилиндра будут закрыты, а зазоры между торцами клапанов и болтов регулировки максимальны;
4. Для установки поршня в положение ВМТ требуется снятие крышки привода ремня ГРМ, но это трудоемкий процесс, поэтому завод-изготовитель допускает другой подход: распредвал можно установить в нужное положение контролируя его визуально. Он должен находится так, чтобы пятки коромысел привода обоих клапанов цилиндра опирались на затылочные части кулачков распредвала. При этом коромысла можно перемещать «покачиванием» в пределах зазора;

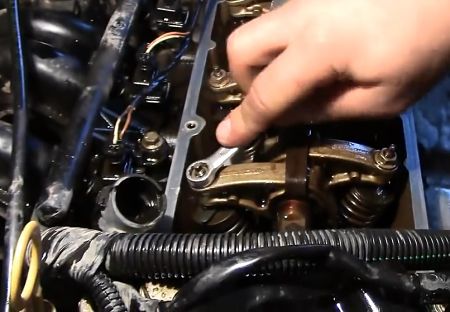

5. Отвернуть контргайку болта регулировки одного из коромысел и удерживая болт от проворачивания вставляем в зазор щуп;
6. Удерживая контргайку вращать болт регулировки по часовой стрелке до тех пор, пока щуп не начнет перемещаться в зазоре с некоторым усилием;
7. Затяните контгайку и проведите контрольный замер зазора;
8. По аналогии отрегулируйте зазор второго клапана;
9. Провернуть коленчатый вал на пол-оборота и отрегулировать клапана третьего цилиндра;
10. Поворачивая коленчатый вал на половину оборота отрегулировать клапана 4-го и 2-го цилиндров;
11. Установить крышку ГБЦ в исходное положение.

Как регулировать клапана

Регулировка клапанов проводится только на холодном двигателе! Перед регулировкой необходимо натянуть ремень ГРМ, если он разболтался.

На какие нормы ориентироваться?

Ранее отмечалось, что регулировку (в том числе мотора 1.4 л Логана) желательно производить на «холодную». Перед началом работ желательно отрегулировать ремень ГРМ, если его натяжение оказалось недостаточным.

Чтобы правильно отрегулировать механизм, стоит заблаговременно заглянуть в мануале к автомобилю и посмотреть на нормы зазора, которые рекомендует производитель:

• Клапан впуска — 0,1-0,15 мм.
• Клапан выпуска — 0,25-0,3 мм.

Если производится полная замена деталей, с целью притирки устанавливается зазор в 0,2-0,25 мм.

Инструкция (фотоотчет) по регулировке клапанов на Renault Logan

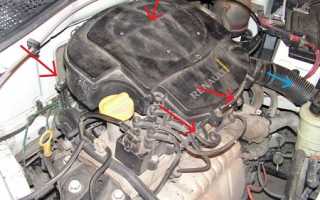

Процедура самостоятельно регулировки требует снятия крышки ГБЦ. Перед началом нужно подготовить инструмент.

1. Открутить 4 болта крепления воздушного фильтра.
2. Снять Г-образный патрубок, который идёт от фильтрующего элемента к крышке клапана.
3. Демонтировать корпус воздушного фильтра.
4. Отключить свечные провода.
5. Открутить 8 болтов крепления клапанной крышки.
6. Поднять переднюю часть автомобиля со стороны водителя.
7. Включить 4-ю передачу.
8. Вращать поднятое колесо до появления буквы F на шестерне распредвала. Следить за клапаном первого из цилиндров — буква появляется почти сразу после того, как клапан начинает двигаться при вращении колеса. Один оборот колеса равен одному обороту распредвала.
9. Замерить зазоры клапанов первого цилиндра. Нужно ослабить контровочную гайку и зажать болт плоскогубцами. Зазор проверяется при помощи щупа.
10. Затянуть контргайку после выставления нужного зазора и снова проверит щупом.
11. Отрегулировать зазор второго клапана первого цилиндра.
12. Провернуть коленчатый вал на пол-оборота и отрегулировать зазоры клапанов третьего цилиндра.
13. Провернуть коленчатый вал на пол-оборота и отрегулировать зазоры клапанов четвёртого цилиндра.
14. Провернуть коленчатый вал на пол-оборота и отрегулировать зазоры второго цилиндра.

Это интересно: Установка зажигания и ВВ провода на автомобиле Киа Спектра

Приступая к техническому обслуживанию двигателя, обязательно проверьте и отрегулируйте натяжение ремня ГРМ. Напоминаем, что проверку и выставление зазоров проводят только на холодном двигателе. В противном случае параметры завышаются, из-за чего вы получите неприятный стук и будете вынуждены всё переделывать. В работе вам понадобятся:

• набор плоских щупов;
• рожковый ключ «на 13»;
• трубчатый ключ или головка на «10»;
• отвёртка;
• плоскогубцы;
• домкрат.

1. Демонтируют корпус воздушного фильтра. Для этого отсоедините гофрированный патрубок воздуховода и вывернете 4 винта крепления.
2. Раскачивая узел фильтрующего элемента вправо-влево, снимите его с места и приподнимите со стороны правого колеса (здесь и далее используется принятая в качестве стандарта ориентация по ходу движения автомобиля). Просунув руку в образовавшийся проём, освободите от держателей пластиковую трубку адсорбера. Там же снимите шланг сапуна с штуцера, расположенного на крышке клапанов. После этого корпус воздухофильтра отложите в сторону.
3. Снимите наконечники высоковольтных проводов со свечей, отсоедините разъём модуля зажигания и тонкий шланг вентиляции картера . Далее отведите в сторону шланг адсорбера и жгут проводов, который находится у правого торца клапанной крышки.
4. Получив доступ к верхней части силового агрегата, следует тщательно продуть все места сжатым воздухом. В дальнейшем это не позволит пыли и мусору попасть к открытому механизму газораспределения.
5. При помощи трубчатого ключа открутите крышку клапанного механизма и снимите её с двигателя. Если есть необходимость, то установленные на ней детали демонтируют, а деталь промывают.
6. Установив автомобиль на стояночный тормоз, включите пятую передачу. После этого при помощи домкрата вывешивают правое переднее колесо. Такой приём позволит вращать распределительный вал во время регулировочных мероприятий.
7. Зазоры впускных и выпускных клапанов двигателя регулируются по одной и той же схеме, поэтому рассмотрим особенности этого процесса на примере 4-го цилиндра. Первое – это обеспечьте максимальный зазор между регулировочным болтом и стержнем клапана. Медленно проворачивая вывешенное колесо, контролируйте момент, когда кулачок распределительного вала удалится от рабочей части рычага (рокера) на максимальное расстояние.
8. Проверьте зазор между регулировочным болтом рычага газораспределительного механизма и торцевой частью клапана. Для этого в место их контакта введите щуп нужной толщины. Напоминаем, что для впускных клапанов производитель рекомендует зазор 0.1-0.15 мм, а для выпускных – 0.25-0.30 мм. Входящий без усилий инструмент является свидетельством увеличенного зазора – из-за него при работе двигателя как раз и слышится неприятный стук. Если же щуп входит с трудом или же не входит, то это говорит о том, что зазор слишком мал – клапан «зажат». И, наконец, небольшой натяг в месте контакта щупа с плоскостью рокера с одной стороны и торцом клапанного стержня с другой, является нормой – зазор отрегулирован правильно.
9. Выяснив с помощью щупа о нарушении рекомендуемых заводом-изготовителем параметров, приступайте к регулировке. Для этого накидным или рожковым ключом «на 13» полностью отпускают контргайку регулировочного болта .



10. В случае если пробег автомобиля составляет 150-200 тыс. км, проведите ревизию сопрягающихся деталей. Для этого болт выверните и осмотрите торцевую часть. При наличии выработки замените его, поскольку зазор в этом случае отрегулировать не удастся. Кроме того, осмотрите резьбу на деталях регулировочного узла и сделайте выводы об их пригодности для дальнейшего использования.
11. Удерживая контргайку от проворачивания, болт вращайте в нужную сторону. Удобнее всего это делать специальным инструментом, но при отсутствии такового воспользуйтесь и пассатижами. В коромысле нарезана правая резьба, поэтому чтобы увеличить зазор, винт поворачивайте влево, а чтобы уменьшить – по ходу часовой стрелки.
12. Добившись такого положения деталей клапанного механизма, при котором щуп можно двигать с небольшим усилием, контргайку зажмите. Делать это надо осторожно, удерживая от проворачивания сам регулировочный винт. Обязательно учтите, что при финишной затяжке болт на сотые доли миллиметра поднимается вверх, поэтому лучше сделать небольшую поправку.
13. Удалив щуп, несколько раз нажмите на коромысло. После этого точность регулировки проверьте ещё раз.
14. Периодически проворачивая распределительный вал путём вращения вывешенного колеса, проверьте и при необходимости отрегулируйте другие клапаны.
15. Приступая к сборке, осмотрите прокладку клапанной крышки. Сильно обжатую деталь замените новой. При этом лучше использовать уплотнительные элементы из металла – бумажные прокладки зарекомендовали себя не самым лучшим образом.
16. Верните на место крышку клапанного механизма.Установив болты и ввернув их руками на максимальную глубину, приступайте к фиксации. Как и на других подобных деталях, затяжку ведут в несколько подходов, по крестообразной схеме от центра к периферии. Лучше контролировать усилие по динамометрическому ключу – это обеспечит надёжное крепление и сохранность резьбы.
17. Уложите на место снятый ранее жгут проводов и трубку адсорбера. После этого к клапанной крышке подсоедините шланг от впускного коллектора (тонкий сапун) и установите модуль зажигания, если он снимался для её чистки.
18. Верните на место корпус воздушного фильтра и прикрепите к нему патрубок вентиляции картера и гофрированный шланг воздуховода. После этого приступайте к пробному пуску. После запуска двигателя в его работе не должно наблюдаться никаких посторонних шумов и стуков. Ровная работа на различных рабочих режимах и отсутствие вибрации на оборотах холостого хода свидетельствуют о том, что регулировка выполнена правильно.

Это интересно: Самостоятельная замена ламп ближнего света в фарах Хендай Акцент

Особенности конструкции и спецификации ДВС

Конструкция двигателя K7J (производитель Automobile Dacia, Румыния) 1. 4 л/75 л. с.

унаследована от достаточно старых моторов корпорации Рено 80-х годов разработки (серия ExJ) и поэтому выглядит несколько архаично: здесь и непривычный цепной привод масляного насоса, использовавшийся на агрегатах с нижним расположением распределительных валов, и древние коромысла ГРМ. Остальные решения двигателя 1. 4 стандартны и ничем не отличаются от других четырехтактных 4-цилиндровых одновальных моторов типа SOHC: расположение цилиндров рядное вертикальное, 2 клапана на цилиндр, привод ГРМ от зубчатого ремня, жидкостное охлаждение и комбинированная система смазки (на наиболее нагруженные детали ДВС смазка подается под давлением, ко всем прочим – простым разбрызгиванием).

K7J составляет более 400 тыс. км пробега. Мотор 1.

Двигатель Рено Логан K7M 710 и его преемник K7M 800 (производства все той же Automobile Dacia) 1.6 л и 86 л.с. (K7M 800 – 82 л.с.) по конструкции практически полностью совпадают с K7J, также имеют жидкостное охлаждение, но обладают увеличенным на 10,5 мм ходом поршня, полученным за счет изменения высоты блока. Также используются другие сцепление и маховик (большего диаметра), а картер коробки передач имеет незначительные изменения формы. Ресурс K7M тоже превышает 400 тысяч км по пробегу. Динамические характеристики мотора: скорость на максимуме 172 км/ч, 100 км/ч – за 11.9 сек в отличие от 1.4.

Наибольшие отличия в конструкции и характеристиках наблюдаются у двигателя K4M, несмотря на то что этот ДВС 1. 6 л и 102 л. с.

также является лишь очередным развитием серии K7M. Абсолютно новая 16-клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой. Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов.

Мотор ускоряет авто до 100 км/ч за 10. 5 сек, достигая максимума в 180 км – совсем неплохие характеристики. Откровенно слабых мест в этом агрегате уже нет: в систему внесены необходимые изменения в части помпы и термостата, доработке подвергся и модуль зажигания.

Двигатель Рено Логан 1,4 л 8 клапанов (k7j)

На автомобиль Рено Логан (Renault Logan) первого поколения устанавливается восьмиклапанный двигатель объемом 1,4 литра (k7j).

Рассмотрим его технические характеристики и особенности конструкции.

Технические характеристики двигателя Рено Логан 1,4 литра, 8 клапанов (k7j)

Модель двигателя — K7J

Тип двигателя — бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный

Расположение — поперечное

Привод ГРМ — ременной (замена 60 тыс км пробега)

Система питания — распределенный впрыск топлива (на каждый цилиндр отдельная форсунка)

Диаметр цилиндра и ход поршня — 79,5 Х 70 мм

Рабочий объем — 1390 см³ (1,4 литра)

Степень сжатия — 9,5

Мощность двигателя — 75 л/с (55 кВт) при частоте вращения коленчатого вала 5500 об/мин

Максимальный крутящий момент — 112 Н.м (при 3000 об/мин)

Применяемое топливо — Неэтелированный бензин с октановым числом не ниже 91 (Аи-92, Аи-95)

Система управления двигателем (ЭСУД) — электронная (ЭБУ Simens, Continental)

Система зажигания — электронная, входит в состав системы управления двигателем (искра подается сразу на два цилиндра: 1-3 или 4-2)

Система смазки — комбинированная (под давлением смазываются коренные и шатунные подшипники коленчатого вала и подшипники распределительного вала, остальные узлы смазываются разбрызгиванием)

Система охлаждения — принудительная (помпа) с двумя кругами охлаждения (большим и малым)

Система вентиляции картера двигателя — принудительная, с прохождением газов через маслоотделитель в клапанной крышке (имеет две ветви: малаую и большую)

Нормы токсичности — Euro-2, с 2007 года Euro-3

Особенности конструкции двигателя Рено Логан 1,4 л

Порядок работы цилиндров — 1-3-4-2 (отсчет цилиндров от коробки передач)

Блок цилиндров — чугунный

Цилиндры — выточены в блоке

Коленчатый вал — пять коренных и четыре шатунные шейки

Поршни — алюминиевый сплав, поршневой палец запрессован в головку шатуна

Поршневые кольца — два верхних компрессионные, нижнее маслосъемное

Головка блока — алюминиевая, установлена на металлической прокладке, центрируется двумя втулками, крепится десятью болтами, с алюминиевой крышкой

Распределительный вал — установлен на головке блока на пяти опорах, привод от коленчатого вала ремнем ГРМ (при обрыве ремня клапана гнет)

Клапана — по два клапана на цилиндр, привод коромысла (один край коромысла опирается на кулачок распределительного вала. другой на регулировочный винт — винт регулировки тепловых зазоров клапанов)

Масляный насос — шестеренчатый, крепится в поддоне к блоку цилиндров, привод цепной от коленчатого вала

Масляный фильтр — полнопроточный, неразборный, заменяется вместе с заменой масла (15000 км пробега)

Примечания и дополнения

— На автомобиль Рено Логан первого поколения помимо двигателя k7j 1,4 литра устанавливается 8-ми клапанный двигатель k7m 1,6 литра. Он аналогичен k7j, но имеет увеличенный до 1,6 л объем (за счет большего хода поршня в более высоком блоке цилиндров). Его технические характеристики: «Двигатель Рено Логан 1,6 литра, 8 клапанов k7m, характеристики».

Еще статьи по 8-ми клапанному двигателю Рено Логан 1,4 л (k7j)
Свечи зажигания NGK в систему зажигания двигателя автомобиля Рено Логан Замена трубки помпы двигателя k7j Рено Логан Подбираем моторное масло в дыигатели k7j 1.4 л и k7m 1.6 л автомобиля Рено Логан Замена прокладки клапанной крышки двигателя 1,4 k7j автомобиля Рено Логан Замена помпы на двигателе 1,4 Рено Логан

Двигателя

Лада Приора несколько раз подвергалась изменениям, как внешне, так и технически. Менялся внешний облик, силовая установка и трансмиссия.

Ниже приведены пример двигателей, которые устанавливались ВАЗ 2170-72.

Двигатель 21116 (8 клапанов)

Данный двигатель устанавливался на ВАЗ 2114 и Ладу Калину, позже по наследству достался и Приоре. Мощность данного ДВС составляет 80 л.с. при объеме в 1,6 литра, что весьма мала. Такой двигатель не обладает хорошей динамикой, и «тащить» кузов Приоры ему тяжеловато.

Плюсы:

• Не загибает клапана;
• Прост в обслуживании;
• Более дешевые запчасти;

Минусы:

• Низкая мощность;
• Шумность;

Установка такого двигателя продолжалась до 2021 года.

Двигатель 21126 (16 клапанов)

16 клапанный мотор обладающей большей мощностью и крутящим моментом по сравнению с 116. Является доработанной моделью 124 мотора. Его мощность составляет 98 л.с. при объеме 1,6 литра.

Плюсы:

• Большая мощность;
• Не шумная работа;

Минусы:

• Загиб клапанов при обрыве ремня;
• Дорогие запчасти;

Двигатель 21127 (16 клапанов)

Доработанный 126 мотор получил индекс 21127, в данном двигателе изменился впуск тем самым повысилась мощность до 106 л.с. при том же объеме в 1,6 литра. К данному двигателю стали устанавливать новую тросиковую кпп.

Плюсы:

• Высокая мощность;
• Не шумная работа;

Минусы:

• Загиб клапанов;
• Дорогие запчасти;

Двигатель 21128 (16 клапанов)

Данный двигатель был специально разработан для более мощных автомобилей Лада с шильдиком «Супер Авто». Мощность данного двигателя увеличилась, как и его объем. Количество лошадиных сил в моторе супер авто увеличилось до 123, а объем до 1,8 литра, что кардинально повлияло на динамику автомобиля.

Плюсы:

Хорошая динамика и высокая мощность;

Минусы:

• Загиб клапанов;
• Более дороге запчасти;

«8» и «16»

Как я писал выше – это считается классическая компоновка. Только второй вариант с «16» или 4–мя клапанами на цилиндр, является более производительным, мощность примерно на 15 – 20 л.с. больше.

Как этого добиваются? По сути, очень просто:

У 8-ми клапанного агрегата, один распределительный вал, который в себе объединяется и впуск и выпуск. То есть и те и другие кулачки, находятся на одном «стержне», если один открывает впуск, то второй находится в противоположном направлении и как бы не работает. Затем они меняются. Здесь небольшая цепь и по сути одна шестерня (или звездочка), фазовращатели на таких моторах применяются крайне редко.

То у 16-ти клапанного варианта, все намного сложнее, но эффективнее. Здесь есть два распределительных вала. Каждый вал работает под свою задачу — есть «впускной» (открывает впускные клапана) и есть выпускной (соответственно выпускные). Усилия распространяются равномерно на два вала, а не на один. Есть такое мнение, что здесь сам клапан немного меньше, чем у «оппонента с одним валом» — возможно, однако нужно сравнивать конкретные модели двигателя.

Зачастую на эти агрегаты устанавливают гидрокомпенсаторы, которые автоматически регулируют тепловой зазор (у восьми клапанного мотора, такое устанавливается крайне редко). ТО есть вам мне нужно регулировать клапана.

Смотрим полезное видео

В итоге из-за увеличенного количества впускных и выпускных отверстий, воздушно-топливная смесь быстрее поступает и быстрее отводится, причем нет излишних механических потерь. Нужно отметить, что на эти варианты зачастую устанавливают фазовращатели, что еще больше повышает эффективность. В итоге и прибавляется мощность в 15 – 20 л.с.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Тюнинг двигателя Renault K4M 16 клапанов.

Чип тюнинг

Обыкновенная чиповка двигателя, одновременно с заменой выхлопа на безкатовый способна немного улучшить данимические показатели мотора, +\- 120 л.с. получить вполне возможно. Дополнить это можно установив валы драйвтех 10 фаза 270, чуть шире стандарта, поедет чуть веселее и даст еще немного л.с. Чтоб продвинуться дальше нужно придумать кое что другое.

Компрессор

Ровно как и на К7М или K7J, при большом желании, на мотор можно пристроить компрессор РК-23 и надуть около 140-150 л.с. Степень сжатия стандартных К4М не слишком высокая, 0,5 бар выдержит. Готовых китов на этот мотор нет, но обратившись к производителю, вам соберут нужную конфигурацию под конкретный автомобиль. Для реализации проекта вам пригодятся волговские форсунки, прямоточный выхлоп, валы фаза 270-280, а для настройки всего этого онлайн потребуется блок управления двигателем Абит.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

Ответ эксперта

The following two tabs change content below.

Об эксперте:

Эксперт по автомобилям Renault

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля “от и до”. Вы можете всегда обратиться ко мне за советом.

Для начала, нужно сказать о том, что 2010 год производства оказался переходным, что нужно учитывать при постановке вопроса. А производить Логан начали в России с 2005 года!

Дело в том, что именно в том году произошел переход от модели K7M (K7J) 710, которая выпускалась шесть лет, до модели K7M (K7J) 800, приобрести которую можно даже сейчас в салоне новых автомобилей. Проверить ориентировочное состояние двигателя можно путём запроса по номеру кузова в дилерский центр Рено. А по запросу по номеру двигателя можно узнать подвергался ли он замене или ремонту!

Нормой для него стоит считать расход масла до половины литра на каждые сто километров пробега. Впрочем, это крайний предел, достигать которого крайне нежелательно.

Ресурс мотора Рено Логан

Что же касается моторесурса двигателя Рено Логан, то он считается достаточно неплохим. Это подтверждают и водители, в частности — таксисты, которые активно эксплуатируют автомобиль.

Практика же говорит о том, что бережное отношение к автомобилю может увеличить этот ресурс ещё на сто тысяч километров. Поэтому, двести двадцать тысяч километров пробега, если он «честный», не является серьёзной проблемой. Скорее всего, в ближайшие несколько лет никаких отклонений в работе мотора наблюдаться не будет.

Помните, что двигатели на Рено Логан являются «втыковыми», и если произойдёт обрыв ремня ГРМ, то клапана погнёт, ресурс кончится!

Рекомендации по увеличению моторесурса

Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:

1. правильно подобранное моторное масло и его количество;
2. свечи зажигания;
3. топливо и ГСМ;
4. регулярная проверка состояния и уровня охлаждающей жидкости;
5. регулярная диагностика и замена топливного фильтра и воздушного фильтра;
6. регулярная проверка и замена ремня ГРМ, иначе произойдёт обрыв ремня и загиб клапанов.

Симптомы, которые указывают на неправильную работу двигателя:

1. двигатель троит и работает нестабильно;
2. двигатель глохнет на холостых оборотах;
3. плавают обороты двигателя.

Регулировка клапанов Рено Логан

Одними из наиболее важных и ответственных элементов двигателя являются клапана. Именно через них поступает топливовоздушная смесь в камеру сгорания, и выводятся отработанные газы. Клапана открываются кратковременно, исключительно для выполнения своей задачи. Остальное время они плотно закрыты. При этом к клапанам предъявляются следующие требования. Они должны:
— не предотвращать выход сгоревших газов ТВС в открытом состоянии;

— осуществлять свои функции с минимальным трением;

— четко выполнять свои задачи, срабатывать в нужный момент и иметь необходимый зазор;

— надежно предотвращать выход сгоревших газов в закрытом состоянии.

Клапана на Рено Логан

На автомобилях Рено Логан устанавливается два типа 4-х цилиндровых двигателя – с восьмью и шестнадцатью клапанами. В принципе, оба двигателя хорошо проявили себя в эксплуатации и считаются наиболее надежными. По крайней мере, отзывы владельцев этих автомобилей весьма лестные.

Большим преимуществом двигателей серии DOHC 16V является тот факт, что в них не нужно производить регулировку зазоров клапанов. Объяснить это просто. Задача настройки возлагается на специальные гидрокомпенсаторы, которые отлично справляются со своей задачей и производят настройку в автоматическом режиме.

Что касается моторов К7J и К7М, то у них конструкция немного иная – SOHC -8V. Особенность этого силового узла в том, что распределительный вал один и клапана расположены в головке цилиндров. Как следствие, без периодической регулировки здесь не обойтись. Но не стоит отчаиваться. Во-первых, эту работу необходимо производить редко (каждые 30 тысяч километров). Во-вторых, ехать на СТО и тратить деньги не нужно – все манипуляции можно с легкостью выполнить своими руками.

В чем суть зазоров?

Давайте разберемся, зачем вообще контролировать зазоры, и почему они изменяются. Не секрет, что при нагревании металлические элементы имеют свойство менять свой первоначальный размер. Следовательно, необходима точная компенсация, которая как раз и задается путем установки небольшого зазора между болтом для регулировки и торцевой частью стержня. Если зазор слишком большой, то клапан будет открываться не полностью. И наоборот, если зазор снижен, то клапан не сможет полностью закрыться.

Проблемы с зазорами сразу же проявляются в процессе эксплуатации. Это и не удивительно, ведь нарушается работа силового узла. К основному симптому проблемы можно отнести явный стук от двигателя, который отчетливо слышен с водительского места. В такой ситуации регулировку клапанов на Рено Логан необходимо производитель незамедлительно. В противном случае двигатель будет быстрее изнашиваться и, как следствие, может очень скоро потребовать капитального ремонта.

Кроме этого, увеличение зазоров в выпускных клапанах приводит к ограниченному впрыску топливной смеси в камеру сгорания. Как следствие, снижается мощность двигателя, теряется его динамика. Автомобиль на глазах «тупеет» и плохо реагирует на нажатие педали газа.

Если зазор минимален, то клапана (как мы уже упоминали выше) перестают полностью закрываться. В этом случае снижается компрессия двигателя и, как следствие, теряется его мощность. Но и это не главное. Из-за снижения зазора намного быстрее обгорают седла клапанов, в которые последние просто не успевают садиться.

Регулировка зазора на Рено Логан

Как мы уже упоминали, регулировка клапанов возможна даже без привлечения специалистов. Главное – четко соблюдать рекомендации по настройке и регулировке:

1. Дождитесь охлаждения двигателя, если вы недавно куда-нибудь ездили на автомобиле. Помните, что регулировать клапана необходимо исключительно на холодном моторе (в противном случае все придется переделывать заново). Если вы приехали только вечером, то лучше не трогайте автомобиль до утра – пусть он полностью остынет.
2. Подготовьте инструмент, который необходим для работы. Здесь какого-то сложного оборудования не нужно – рожковый ключ на «13», трубчатый ключик на «10», плоскогубцы, крестообразную отвертку и самое главное – набор щупов для измерения зазоров.
3. В положении, когда поршень находится в ВМТ, зазор между регулировочным болтом и торцом клапанного стержня должен быть: для выпускных клапанов – 0,25-0,3 мм, а для впускных – 0,1-0,15 мм. Если производится полная замена клапанов, то зазор на выпускных должен быть ниже – около 0,2-0,25 мм.
4. Убедитесь, что ремень ГРМ нормально натянут. При наличии явного послабления (перетяжки) произведите его регулировку с помощью натяжного ролика.
5. Ключом на «10» (или отверткой) демонтируйте крышку воздушного фильтра. Далее вы можете продуть старый (если он менялся недавно) или же становить новый фильтрующий элемент.
6. Снимайте головку цилиндров.
