Состояние двигателя внутреннего сгорания можно диагностировать по состоянию свечей зажигания. Эти элементы обеспечивают постоянный процесс горения воздушно-топливной смеси, необходимый для работы двигателя. Таким образом, свечи находятся в центре событий, поэтому все недостатки при работе силового агрегата отражаются непосредственно на их внешнем виде. По ним можно определить состояние системы смазки, топливной системы, отдельных цилиндров.

В норме рабочая свеча зажигания имеет окраску от слегка желтого до коричневого цвета. Следы смазки, нагара должны отсутствовать, а электроды могут быть равномерно изношены.

Другие признаки должны как минимум насторожить автомобилистов, заставить задуматься о некорректной работе мотора.

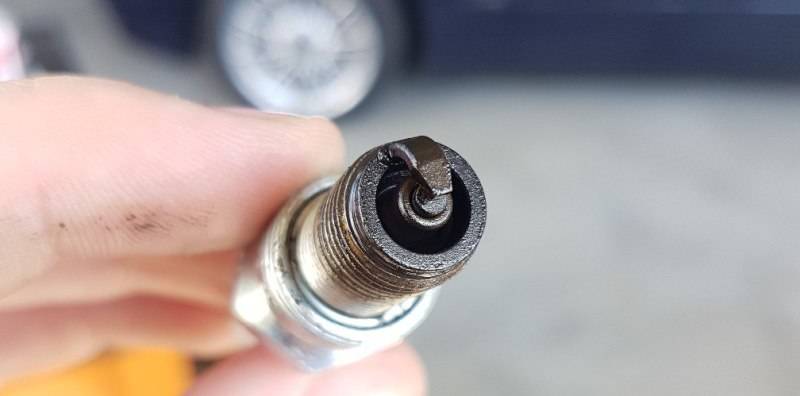

Копоть и пепел

Такие отложения на фоне неустойчивой работы силового агрегата, сложного проблемного запуска авто свидетельствует о неправильной регулировке зажигания, слишком богатой воздушно-топливной смеси.

При таких обстоятельствах бензин не сгорает полностью. Его остатки образуют подобный нагар. Кроме того, причиной образования этих отложений могут быть различные топливные присадки. Злоупотреблять ими без крайней необходимости не рекомендуется. В данной ситуации лучше произвести замену элементов, сделать зажигание более ранним.

Советы и рекомендации

Если новые свечи зажигания после установки быстро изменили цвет, обросли нагаром и снова стали причиной сбоев в работе мотора, тогда возможны следующие варианты:

• свечи зажигания неправильно подобраны;
• приобретено поддельное или бракованное изделие;
• мотор эксплуатируется на бензине или масле низкого качества;
• имеются неисправности двигателя, которые быстро выводят новые свечи из строя;

Напоследок еще раз добавим, что свечи зажигания, а также свечные высоковольтные провода являются «расходником», то есть их нужно полностью менять с определенной периодичностью. Если в двигателе ранее была неисправность, которая параллельно выводила из строя свечи, то после устранения такой поломки мотора рекомендуется также заменить и комплект свечей зажигания.

Пропуски зажигания ВАЗ (Калина, 2109, 2110, 2114, 2115)

Проверка свечей Зажигания (Подписчик Представляет!!!)

https://youtube.com/watch?v=qR5GuCU5iYI

Серо-белая пыль

Данное состояние чаще всего вызвано слишком бедной воздушно-топливной смесью.

Серо-белые свечи зажигания являются серьезным поводом для беспокойства владельца авто. Езда при таких условиях может вызвать значительный перегрев как самой детали, так и повышение критической температуры внутри камеры сгорания. При худшем развитии событий такие обстоятельства приведут к прогоранию выпускных клапанов.

Как проверить сопротивление свечи зажигания

Чистим свечи зажигания от нагара. Качественно, быстро, не дорого.

Как выглядит свеча на исправном двигателе?

Обычно ее средний срок эксплуатации – примерно 30 тысяч километров. Но верно подобранные и качественные свечи могут отработать и значительно больше. Ресурс очень зависит от того, какой материал выбрал производитель для изготовления электродов. Так, свеча с биметаллическим электродом будет надежнее обычной, и ресурс ее будет выше. Многоэлектродное изделие также отличается более продолжительным ресурсом. Еще одно преимущество таких элементов – нет необходимости регулировать зазор. Свечи, на электроды которых напылена платина, будут работать стабильно и очень долго.

Чтобы диагностика двигателя по свечам зажигания была информативной, а сама информация была правдивой, двигатель должен быть прогрет. Но здесь есть нюанс – на машине нужно проехать минимум 5 километров. Важно, чтобы нагрузка на мотор была приличной. Затем мотору дают остыть – горячие свечи выкрутить проблематично.

Также не стоит пытаться выполнять диагностику двигателя по состоянию свечей зажигания, если мотор нагревался до рабочих температур на холостом ходу. В этом случае информация будет неверной. Свеча будет покрыта черным нагаром, ведь двигатель работал на обогащенной, прогревочной смеси.

Если двигатель полностью исправен, а свечи к нему подобраны верно, тогда на электродах будет лишь незначительное количество нагара. Цвет будет от кофейного до светло-коричневого. Чаще можно наблюдать серые свечи. Ну и самое главное – на свече и электродах не должно быть никаких следов масла. Если деталь выглядит именно так, то электрод будет выгорать равномерно, а механических повреждений на свече не будет. Расход топлива на таком двигателе будет минимальным, а количество масла — таким, как будто его только что залили. Двигатель отлично заводится.

Маслянистый налет

Забрызганная таким образом свеча свидетельствует о попадании на нее моторного масла, которое прикипает под воздействием высоких температур. Смазка внутрь моторных цилиндров может попадать по разным причинам.

Это может происходить из-за изношенных маслосъемных, компрессионных колец. Кроме того, причиной нередко является микротрещины на поверхности самого корпуса двигателя, поврежденные прокладки головки блока цилиндров, загрязнение или повреждения клапанов, их посадочных мест.

Такие источники искры нередко свидетельствуют о повышенном расходе топлива, засорении воздушного фильтра, слишком богатой воздушно-топливной смеси.

Известные причины черного нагара на свечах зажигания или что не так в карбюраторе двигателя

Темный рыхлый налет свидетельствует о переобогащении смеси топливом. Копоть также возникает из-за кратковременных поездок по городу или чрезмерного «тарахтения» на холостых оборотах. Чтобы точно знать, что проблема кроется в настройках карбюратора, необходимо установить новый комплект свечек и проехаться 100-200 км по трассе. Только после этого можно проводить диагностику.

То, от чего появляется черный нагар на свечах зажигания и карбюратор с причинами его неполадок раскроем в следующих подпунктах:

• Засорение воздушных жиклеров дозирующих систем.
• Неверно настроено качество топливного состава, регулируемое специальным винтом.
• Оконченный ресурс или потеря герметичности шарикового клапана экономайзера.

Часто народные эксперты грешат на повышенный уровень бензина в поплавковой камере. Явление имеет место при таких обстоятельствах:

• Неправильная настройка уровня.
• Негерметичность игольчатого запорного клапана.
• Потеря герметичности поплавком или он задевает за стенки камеры.
• Бензонасос дает избыточное давление (сильно выпирает толкатель привода).

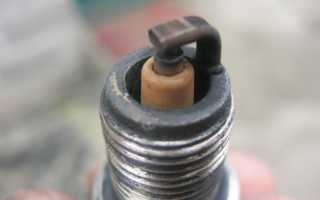

Красно-бурые отложения

Налет такого цвета и структуры имеет металлический состав. Он свидетельствует о чрезмерном использовании различных присадок, плохом качестве бензина.

Отложения постепенно уменьшают зазор между центральным и боковым электродами, снижая мощность, увеличивая расход топлива. Кроме того, при таких обстоятельствах запускать двигатель будет все сложнее. Для дальнейшей эксплуатации свечей их лучше очистить с помощью пескоструйной обработки.

Как самому почистить свечи зажигания и выставить зазор между электродами

После снятия и внешнего осмотра свечу зажигания нужно аккуратно очистить от грязи, копоти, нагара и отложений. Делать это можно механически, при помощи щетки, которая имеет щетину средней жесткости. Еще допускается использовать абразив.

Механический способ позволяет качественно удалить нагар, но рабочие характеристики свечи зажигания обычно становятся хуже. Такая чистка обычно приводит к возникновению царапин, которые затем приводят к перегреву свечи. По этой причине необходимо очищать свечи зажигания от налета максимально деликатно.

Также можно почистить свечи зажигания химическим способом:

• свечу обезжиривают и промывают в бензине;
• затем свечи сушат от 30 до 60 мин;
• далее свечи кладут в раствор ацетата аммония на 30-40 мин;

Плюсом является сниженный риск механический повреждений. Завершением очистки является проверка зазора между электродами свечей. Оценивается зазор между электродами свечи зажигания и после механической чистки.

Зазор в норме не должен отличаться от отметки 0.7 мм. Указанный зазор нужно проверить при помощи специального щупа. Если зазор отличается, его нужно отрегулировать. Регулировка зазора свечей зажигания выполняется специальным инструментом, а сам процесс предполагает то, что боковой электрод подгибается или отгибается от центрального электрода. Добавим, что подгибать центральный электрод запрещено, а подгиб бокового электрода осуществляется с предельной осторожностью.

Это интересно: Проверка стартера от аккумулятора

Электрод отсутствует или поврежден

Данное явление возможно только в случаях, когда внутрь камеры сгорания попали инородные предметы.

Это может произойти из-за сильно изношенного воздушного фильтрующего элемента или стать следствием неаккуратной сборки мотора после ремонта. Кроме того, вызвать подобные проблемы может некачественное топливо, слишком раннее зажигание, детонация при работе силового агрегата.

Если частицы центрального электрода вылетели через выхлопную трубу, то это еще полбеды. Проблема может усугубиться, когда обломки застрянут под выпускным клапаном. Здесь уже придется столкнуться с необходимостью ремонта головки блока цилиндров.

Диагностика своими руками

Проверка свечи зажигания относится к типу работ, выполнение которых под силу даже начинающему водителю. Трудности могут возникнуть, если у вас оппозитный мотор. В таких типах двигателей месторасположение свечных колодцев требует от мастера некоторых ухищрений и более специализированного инструмента. Самая лучшая диагностика свечей – это выкручивание каждой из них и внимательный осмотр. Что можно обнаружить при беглом осмотре:

• пробой керамического слоя, изолирующего высоковольтную часть свечи. При такой поломке часть разряда теряется, поэтому между электродами возникает слишком слабая искра для нормального воспламенения топливно-воздушной смеси (далее ТПВС);
• эрозия электродов. В таком случае будет заметна впадина напротив центрального электрода. Иногда эрозия может показаться незначительной, но на самом деле выработка будет негативно сказываться на работе двигателя. Поэтому рекомендуем не превышать лимит ресурса эксплуатации, указанного производителем;
• неправильный зазор. Для проверки вам необходимо приобрести специальные мерные щупы. Рекомендованный искровой зазор для каждого типа двигателя указан в руководстве по ремонту и эксплуатации. Слишком маленький зазор обеспечивает мощную, но короткую искру. Из-за небольшого размера искрового разряда топливо поджигается неполноценно, что приводит к неравномерной работе ДВС и образованию нагара. Также существует риск замыкания, при котором между электродами возникает более продолжительный заряд. Эффект длительного короткого замыкания разрушает высоковольтные провода (далее ВВП) и катушки зажигания. При большом зазоре увеличивается площадь контакта искрового разряда и ТВС, но значительно возрастает риск обрыва искры. Поэтому на высоких оборотах происходят пропуски зажигания.

НОВИЧКАМ! Износ свечей зажигания (пробег 60000)

Плотные наросты

Если маслосъемные поршневые кольца чрезмерно вырабатываются или залегают, то масло попадает внутрь цилиндра и сгорает на электродах свечи, образуя зольные отложения.

При этом автомобилист может заметить повышенный расход масла у своего авто, синий дым из выхлопной трубы. Рекомендуется при каждой замене моторного масла проверять состояние свечей. Кроме того, лучше менять их местами, поскольку каждый цилиндр отличается рабочей температурой.

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

1. Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
2. Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
3. При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
4. Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
5. Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
6. Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
7. На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
8. На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
9. Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Светлые электроды

Белые или светло-серые свечи зажигания во всех цилиндрах – признак обеднения топливовоздушной смеси, которую подает инжектор либо карбюратор. Причем юбка, площадка возле электродов и резьбовая часть абсолютно сухая, без следов масла.

Почему подается бедная горючая смесь:

• лямбда – зонд неправильно информирует блок управления о количестве кислорода в выхлопных газах, причина– износ датчика;
• неисправные либо засоренные форсунки;
• некорректные настройки карбюратора или забитые топливные жиклеры;
• недостаточное давление в топливной рампе инжектора;
• проблемы с регулятором холостого хода;
• подсос воздуха под коллектором либо в другом месте;
• неудачный чип-тюнинг контроллера, сделанный хозяином автомобиля.

Обедненная смесь не представляет особой опасности для работающего двигателя, зато приносит дискомфорт водителю. Машина медленно разгоняется, плохо «тянет» и дергается – налицо недостаток горючего. Как ни странно, явление вызывает повышенный расход бензина – автолюбитель, желающий добиться лучших показателей динамики, сильнее и чаще нажимает педаль акселератора.

Примечание. Зачастую светлый оттенок рабочих электродов объясняется видом применяемого топлива. Если автомобиль эксплуатируется на метане либо сжиженном газе (пропан-бутановой смеси), такой окрас считается нормальным.

Внешний вид СЗ

Свечи, требующие замены.

Признаки неисправности свечей зажигания можно определить по внешнему виду изделий:

1. Присутствие механических повреждений на корпусе свечи, изменение формы электродов либо шайбы для уплотнения. При выявлении этих симптомов нужно произвести замену СЗ. Причина неисправности:

• калильное число свечей не соответствует типу мотора;
• неполадки системы охлаждения;
• увеличенный угол опережения зажигания.

1. Присутствие черного нагара указывает на переобогащенную топливную смесь, которая сгорает частично, при этом образовывается много копоти, искра зажигания имеет недостаточную силу.
2. Свеча приобретает глянцевый стеклообразный вид. Этот симптом указывает на перегрев изделия, возникающий при использовании бедной топливной смеси либо машина ездила на газово – воздушной смеси.
3. Образование масляного нагара говорит о присутствии моторной жидкости в камере сгорания. Причина поломки: просачивание смазочного материала через маслосъемные колпачки клапанов ГБЦ, либо износ поршневой группы.
4. Отложения желто – коричневого оттенка, которые образовываются из – за нагара на диэлектрике носа свечи.
5. Надкол либо обрыв свечного изолятора указывает на резкий перегрев либо охлаждение.
6. Эрозия свечного контакта возникает из-за присутствия эффекта коррозии и окислительных реакций со свинцом. Причина неисправности кроется в увеличении свечного зазора.
7. Расплавление контакта является результатом перегрева.
8. Нагар красного цвета указывает на превышение металлосодержащих присадок в горючем.

Рекомендуем: Замена помпы на ВАЗ 2107 своими руками

Если силовой агрегат работает нормально, то свечной нагар должен быть светлого серо – коричневого цвета.

Рекомендуем посмотреть видео о необходимости смены СЗ:

Какой цвет считается нормальным?

О работоспособности бензинового силового агрегата свидетельствуют свечные электроды, окрашенные светло-коричневым оттенком, без масляного нагара и сажи. Подобная картина наблюдается в абсолютно новых двигателях и моторах, прошедших стадию капитального ремонта.

Если цвет рабочей части отличается от указанного, желательно произвести дальнейшую диагностику и выявить причину неполадок. Причем далеко не всегда виновником оказывается сам двигатель. Какие существуют варианты окраса искровых электродов:

• светло-серый или белый;
• черный;
• кирпичный либо откровенно красный оттенок.

Двигатель – в порядке: каким должен быть «здоровый» нагар

Выкручивая свечку из мотора, мы сравниваем ее внешний вид с тем, который она имела в состоянии «из коробки». Абсолютного соответствия нет и не будет: поработавшая свеча зажигания в любом случае отличается от полностью нового аналога. Впрочем, есть и сходства.

Так, после нескольких сот километров работы в исправном двигателе оттенок изолятора должен оставаться таким, каким он был на абсолютно новой свечке. Это белый цвет, который, не должен меняться на протяжении всего срока службы изделия.

Естественно, демонтированная свечка должна быть абсолютно сухой, без видимых остатков масла и, тем более, бензина. Что же касается состояния бокового электрода и юбки, то тут допускаются некоторые изменения.
