Признаки и причины неисправности ступичных подшипников

Не зависимо от расположения шарикоподшипников, передние или задние ступичные подшипники по диагностике не отличаются ни способами проверки, ни характерными признаками неисправностей, типу привода колеса.

Таблица неисправностей ступичных подшипников

N п/п	Признаки неисправности		Причины неисправности
	Передние	Задние
1	Появление постороннего шума (низкочастотный гул) в салоне автомобиля.		недостаток смазки или неправильный выбор, большой срок эксплуатации, не квалифицированная замена, экстремальная езда, состояние наших дорог, удары о выбоины.
2	При езде чувствуется вибрация руля или тормозной педали.	Вибрация только тормозной педали.	Возможен износ наконечника рулевой тяги, износ подшипника ступицы или тормозного диска.
3	Появление подтеков смазки на защитном колпачке или сальнике.		Избыток смазки, разрушение сальника.
4	Чрезмерный нагрев ступицы		Недостаточная смазка, не соблюдение момента затяжки ступичной гайки. Возможно разгерметизация уплотнений.
5	Скрежет и стук при вращении вывешенных колес.		Возможно износ шаровой опоры, тормозных дисков, деталей подвески автомобиля. Необходимо диагностирование.
6	При изменении скорости или вхождении в поворот меняется характер шума.		Износ ступичных подшипников. Могут изменяться другие неприятные шумы: дребезжание выхлопной трубы, раздаточный механизм коробки, шум покрышек.
7	Осевой люфт вывешенного колеса		Выходит из строя ШРУС или ступичные подшипники, недостаточное крепление колесных болтов или ступичной гайки.
8	Горит сигнальная лампочка АБС.		Неисправен датчик, возможно магнитное кольцо повернуто другой стороной, вероятно число зубцов кольца абс не соответствует оригинальному числу для данной модели автомобиля.
9	Потеря управляемости, автомобиль ведет в сторону.		Возможно неравномерно накачаны шины, нарушена регулировка развала схождения колес, несоосная запрессовка ступицы на полуось. Ведет вправо – проблема правое колесо, влево – наоборот. Проверять надо передние колеса.

Важно знать:

Если не нашли источник нездорового шума – обратитесь к опытным водителям или к механикам СТО. Профессиональная диагностика окажется не лишней.

Причины поломки

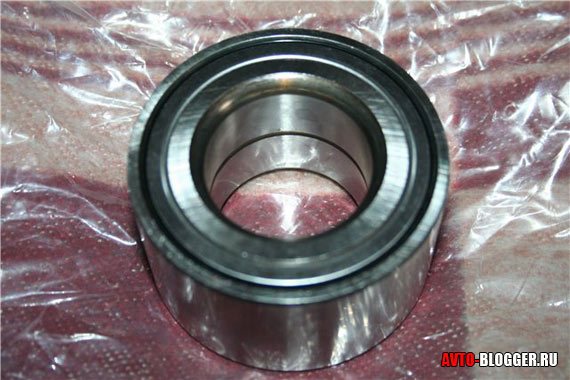

Если честно, то подшипник это очень прочная часть ступицы. И чтобы его «убить» нужно постараться! Скорее всего, у вас выйдут из строя всевозможные стойки, резиновые втулки и прочие навесные части, но если «постараться» можно вывести из строя и этот элемент.

1) Большой пробег. Как бы банально не звучало, но большой пробег автомобиля изнашивает все узлы, и подшипник тут не исключение. Это основная причина неисправности, остальные вторичны. Примерно через 70 – 120 000 километров, у различных производителей по-разному. Вы услышите характерный хруст. Говорит о том, что эту деталь нужно менять.

2) Потеря герметичности. Подшипник имеет немного смазки, которая закрыта специальными кожухами из резины или пластмассы. Если они разрушаются, то смазка выходит и износ становится намного больше. Уже через пару тысяч километров можно услышать характерный гул, что говорит о неисправности.

3) Неаккуратная езда. Если будете постоянно влетать в ямы на больших скоростях, это также немного износит этот узел. Хотя как я уже писал выше, быстрее выйдут из строя другие элементы подвески.

4) Неправильная запрессовка. Это вторичная причина, при ремонте могут неправильно запрессовать новый подшипник, например — наискосок. Таким образом, при движении он будет стоять не правильно, что его достаточно быстро износит, примерно через пару – тройку тысяч километров опять нужно будет менять.

5) Если слишком сильно затянули. Такое бывало особенно на наших отечественных авто, подшипник перетягивали при замене, таким образом, он нагревался больше обычного, что также способствует снижению ресурса и последующей поломки. Так что нужно учитывать силу закручивания, обычно она указывается в инструкции.

Это все основные причины, однако как вы видите две последние это «кривые руки» автосервиса. Так что меняем только на проверенных станциях, которые дают гарантию на работы. Иногда выгоднее посмотреть на официальные станции.

Болтается колесо вследствие износа ступичного подшипника

Гудит подшипник: как это?

Как проверить ступичный подшипник на ходу

Во время движения автомобиля, если появился посторонний шум в салоне, он становится раздражителем слуха для водителя. Найти источник шума порой сложно, потому что издавать звук могут многие узлы и детали машины. Попробуйте разогнать автомобиль. Некоторые шины на высокой скорости могут создавать гул, и тем самым дезинформировать водителя.

Видео проверки на ходу:

Узнать с какой стороны неисправность можно способом маневрирования:

1. Поверните влево, нагрузка на левую ось уменьшится, если звук исчез или ослаб – значит проблема с левой стороны.
2. Поверните вправо нагрузка на левую сторону увеличится, появится гул, значит предположение, что неисправность с левой стороны – верно.
3. Попробуйте изменять скорость и чередование поворотов влево и вправо.
4. Прислушайтесь, как будут изменяться частота и тон звука. Он может снижаться, повышаться, а иногда исчезать вовсе.

Разогните на ровной дороге автомобиль, сбросьте газ, двигайтесь по инерции. Пусть пассажир прислушается откуда идет гул. Проверьте свои предположения. Сделайте диагностику на вывешенных колесах автомобиля, используя домкрат.

Видео 1: «С какой стороны гудит»

Видео 2: «С какой стороны гудит»

Нарочно не придумаешь: "Гудит подшипник? Еще походит!!!"

Правила замены неисправного подшипника

Избежать последующего раннего износа (или быстрого выхода из строя) позволит соблюдение основных правил.

• Главное условие дальнейшей благополучной работы – соблюдение чистоты, защита от попадания чужеродных частиц и грязи при монтаже.
• Подшипник извлекают из упаковки перед непосредственным монтажом.
• Детали машины, где предстоит замена подшипника, должны быть закрыты, чтобы защитить от загрязнений место установки.
• При замене следует избегать механического воздействия на него, нельзя наносить прямые удары по нему.
• Запрессовка производится при помощи специальной втулки.

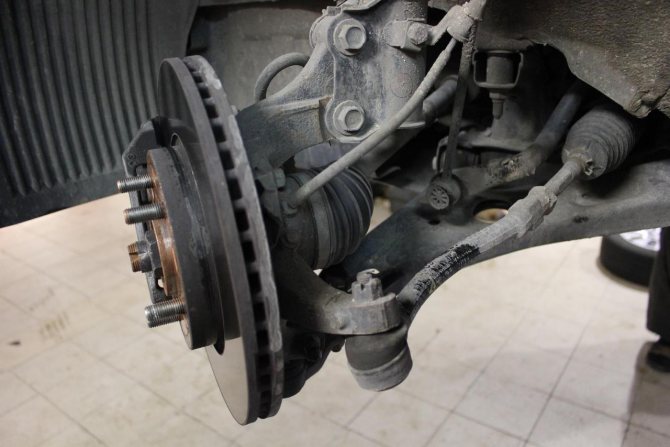

Как проверить передний подшипник ступицы на стоячей машине

Выполнить диагностику ступичных узлов можно так же при стоящем на месте автомобиле. Для этого выполните следующие действия:

1. Загоните машину в гараж или установите на ровную поверхность.
2. Подставьте под задние колёса противооткатные упоры.
3. Приподнимите домкратом левую или правую сторону.
4. Проверьте люфт колес, покачивая в осевом направлении. Поломка будет выявлена при наличие ощутимого люфта.
5. Если по люфту не удалось определить неисправность, необходимо раскрутить колесо и определять уже по шуму, сравнивая звук правого или левого колеса.
6. Если авто переднеприводное, тогда приподнимите передок, и запустив двигатель, разгонитесь до 30-40 км/час на спидометре. Иногда гул появляется только при определенных скоростях.

Видео «Как проверить ступичные подшипники спереди»

Обратите внимание, в каких плоскостях надо «шатать». Беритесь за нижнюю часть на шесть часов и за верх напротив, смотрите на смещение относительно оси. Начните с неприводных колес. Они провернутся вручную. Ступичные подшипники переднего колёса проверяют при включенном двигателе.

Передняя правая или левая сторона машины ставится на упор под рычаг подвески, чтобы ШРУС находился в горизонтальном положении. Затем сравнивают гул с обеих сторон.

Определение неисправности по люфту колеса:

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.

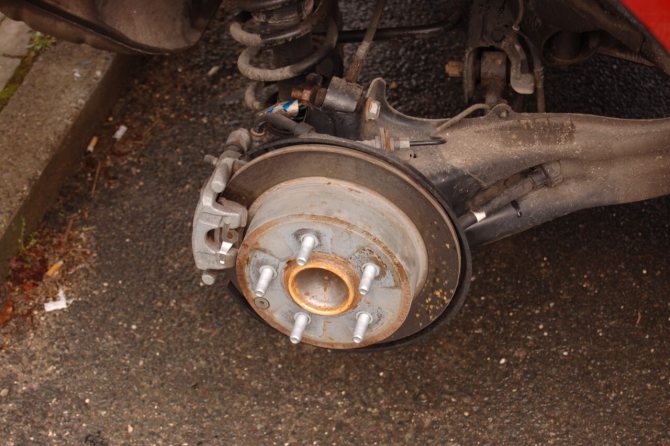

Как проверить подшипник ступицы заднего колеса на стоячей машине

Нет существенной разницы в проверке по сравнению с передней подвеской. У переднеприводных авто вывешенные задние колеса проворачиваются вручную, как описывалось выше. Попробуйте взяться рукой за пружину подвески, и тогда вибрации передадутся в руку.

Аналогично наличие люфта проверяют пошатыванием в вертикальной и горизонтальной плоскостях. Различайте звук трения тормозных колодок и как звучит неисправный podshipnik. Если шарики сработались, то будет слышно, как они перекатываются.

Автомобиль с задним приводом проверяют вращением приводной оси:

• «Зад» слегка приподнимают;
• ставят машину на ручник;
• запускают двигатель и разгоняют до скорости 30-40 км/ч на спидометре, что соответствует 60-80 км/ч;
• слушают одну сторону, затем те же действия, с другой стороны.

Видео «Как проверить подшипники ступицы заднего колеса»

На этих видео проверка происходит в гараже или на площадке. Обслуживаемым узлам ступицы нужна регулировка люфта, затяжка гайки до нужного момента, шплинтовка.

Диагностика заднего подшипника:

Пример регулировки без использования динамометрического ключа:

Видео на тему

Источники

Как проверить ступичные подшипники на ВАЗ и других автомобилях

Технология проверки и диагностики, как выяснилось ранее, не зависит расположения, и типа привода, соответственно при проверке у той или иной марки авто, так же выполняется одинаково.

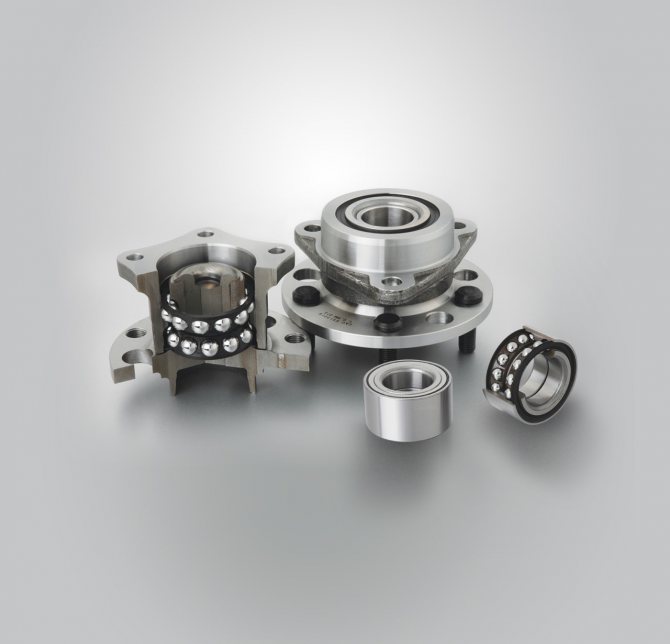

Разница имеется только в обслуживании и эксплуатации, так как ступичные узлы у автомобилей различаются по конструкции.

1. На оси могут находиться однорядные конические роликовые элементы качения. Устанавливаются по 2 пары на одну ось. Их надо периодически проверять, регулировать люфт в пределах допустимых норм.
2. Новые модели ВАЗ, а так же зарубежных машин имеют подшипники на передней оси 1-3-поколения, для которых регулировка и уход не требуется на весь срок службы подшипника, порядка 100 000 км пробега.

Конкретные инструкции по проверке и эксплуатации для определенной модели авто Вы можете найти на нашем сайте. Далее в навигационной таблице, вы сможете найти и перейти на инструкцию по диагностике и замене ступичных и других подшипников для своего автомобиля.

CHEVROLET:	NIVA
	LANOS
	AVEO
	LACETTI
	CRUZE
ВАЗ (LADA):	2109
	2108
	2110
	2114
	GRANTA
	KALINA
	PRIORA
FORD:	FUSION
	FOCUS 1
	FOCUS 2
	TRANSIT
DAEWOO:	NEXIA
	MATIZ
RENAULT:	LOGAN
	DUSTER
PEUGEOT:	206
ГАЗ:	ГАЗЕЛЬ
HYUNDAI:	ACCENT
KIA:	SPORTAGE
	RIO
MITSUBISHI:	LANCER 9
	LANCER 10
OPEL:	ASTRA H
NISSAN:	ALMERA
	QASHQAI
MAZDA:	MAZDA 6
	MAZDA 3
TOYOTA:	COROLLA
AUDI:	A80 B4/B3

Навигация по инструкциям

Задний ступичный подшипник

• Chevrolet:
  Lanos
• Aveo
• Lacetti

ВАЗ: 2110

2114

Granta

2108

Ford:

Fusion

Focus 1

Transit

Daewoo:

Nexia

Matiz

Renault:

Logan

Duster

Peugeot:

206

ГАЗ:

Газель

Hyundai:

Accent

KIA:

Sportage

Передний ступичный подшипник

• Chevrolet:
  Нива
• Aveo
• Lanos
• Lacetti
• Cruze

ВАЗ: 2110

Kalina

2109

Granta

Priora

2107

2114

Ford:

Focus 2

Transit

Fusion

Focus 1

Daewoo:

Nexia

Matiz

Renault:

Logan

Megan

Hyundai:

Accent

Mitsubishi:

Lancer 9

Lancer 10

Opel:

Astra H

KIA

Rio

Sportage

ГАЗ:

ГАЗель

Nissan:

Almera

Qashqai

Mazda:

Mazda 6

Mazda 3

Toyota:

Corolla

Audi:

A80 B4/B3

Внимание:

Если в списке нет вашего авто, выбирайте по марке, в 90% случаях для вашей модели инструкция подойдёт.

Другие способы диагностики ступичного подшипника и ступицы

Бывает не достаточно вскрыть пыльник, проверить наличие смазки, момент затяжки ступичной гайки. Если проблема устранена, то проводят боле глубокий контроль узла ступицы.

Как проверить осевой зазор и сделать его регулировку

Возможность регулировки зазора обеспечивается особой конструкцией ступицы переднего колеса у некоторых автомобилей, в том числе классики ВАЗа, которая вращается на полуоси на двух конических (конусных) подшипниках.

Точная регулировка осевого зазора возможна специальными инструментами и оборудованием. Измерительное оборудование ранее было обязательным для СТО, обслуживавших вазовские марки машин. Точный микрометр определяет осевой зазор. Максимально допустимая величина составляет 0,15 мм.

Так же делают регулировку с применением динамометрического ключа. Момент затяжки для каждого авто можно посмотреть в инструкциях на сайте или прочитать статью.

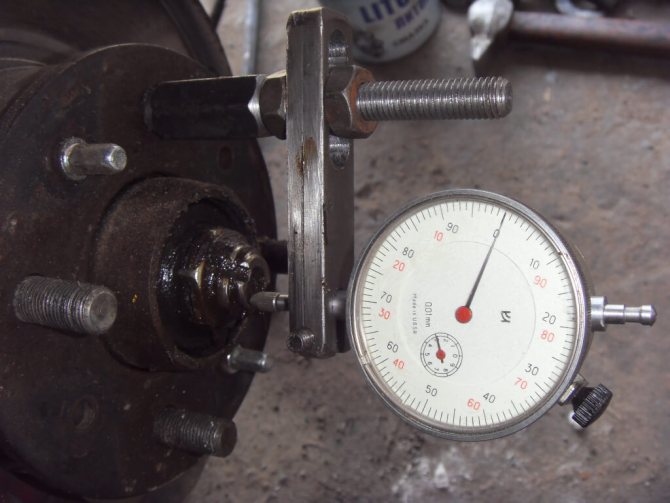

1 – индикатор часового типа; 2,3 – штатив с креплением; 4 – ступичный узел.

1. Для проверки зазора поднять переднюю иди заднюю часть автомобиля;
2. Под болт крепления колеса установить специальное приспособление;
3. Упереть ножку индикатора в торец оси поворотного кулака при нулевом положении стрелки и, перемещая ступицу вдоль оси поворотного кулака, замерить величину перемещения (зазора) по индикатору.

Если зазор больше 0,15 мм, отрегулировать его в следующем порядке:

• отвернуть регулировочную гайку с цапфы поворотного кулака;
• установить новую или бывшую в употреблении, но на другом автомобиле, гайку и затянуть ее моментом 19,6 Н. м (2 кгс. м), одновременно поворачивая ступицу обоих направлениях два-три раза для самоустановки роликов в обоймах;
• ослабить регулировочную гайку и снова закрутить ее моментом затяжки 6,8 Н • м (0,7 кгс • м);
• на шайбе сделать метку В (рис. 3.5.), затем отпустить на 20-25° гайку так, чтобы кромка А немного не дошла до метки В;
• застопорить гайку в этом положении, вдавливая лунки на шейке гайки в пазы на конце цапфы поворотного кулака;
• после регулировки зазор должен находиться в пределах 0,02-0,08 мм.

Важно знать:

При регулировке зазора следует учитывать, что направление резьбы на левой цапфе поворотного кулака правое, на правой цапфе—левое. Так же читайте, как провести регулировку без динамометрического ключа здесь.

Прибором так же контролируют осевые и радиальные биения фланца ступицы после замены.

Видео «Как отрегулировать роликоподшипники ступицы ВАЗ»

Как проверить биение ступицы

Некоторые осевые гайки предназначены для использования только один раз. Рем комплекты поставляются с новой гайкой в коробке. Повторное использование может привести к ослаблению гайки во время эксплуатации автомобиля.

1,2 — индикатор с магнитным штативом; 3 – тормозной диск или фланец ступицы.

Всегда измеряйте биение во фланце после установки. Деформированный фланец будет иметь биение, вызовет вибрацию, изменение толщины тормозного диска, потребуется замена. Биение педали тормоза иногда ассоциируется с биением тормозного диска. Часто проблема именно в нем, но не всегда. Если сомневаетесь, то проведите замену диска, переставьте с противоположного колеса.

Если биение исчезнет, то проблема в диске. Если нет, тогда следует проверить ступичный фланец, как показано на видео.

Проверка биения ступицы Nissan:

Допустимое отклонение стрелки от нулевого значения не должно превышать 0,038 мм. Если отклонение больше — возможно, что проблема в ступице.

Проверка и регулировка момента затяжки

В руководстве по эксплуатации автомобилей дана периодичность пробега, после которого нужна проверка осевого люфта ступицы с помощью момента затяжки контргайки.

1. Устанавливаем автомобиль на подъемник или пользуемся домкратом.
2. Проверяем люфт в двух плоскостях.
3. Расшплинтовываем центральную гайку.
4. Из рем комплекта берем новую гайку.
5. Закручиваем от руки без усилия.
6. Затягиваем гайку с усилием рекомендованным производителем с помощью динамометрического ключа.

1. Вращаем колесо влево, вправо, несколько раз, можно даже постукивать кулаком по покрышке.
2. Откручиваем гайку на пол оборота, вращаем колесо и вновь затягиваем.
3. Проверяем люфт, шплинтуем гайку.

Видео «Регулировка динамометрическим ключом»

Не путайте неисправность ступичного подшипника с другими поломками

1. Обслуживаемые подшипники могут не издавать гула, при наличии смазки, а вот нарушение регулировки может сказаться на управляемости автомобиля.
2. Чаще подозрения на неравномерность накачки шин, системы рулевого управления, неисправность ШРУСа, регулировки развала схождения колес.
3. Евростандарт шума, издаваемого новыми шинами, находится в пределах 80 дБ. Свыше этого порога гул от шин слышен в салоне. Часто вибрация тормозной педали ассоциируется с биением тормозного диска, но не всегда это связано именно с неправильной установкой диска или его дефекта.
4. Иногда биение ступицы в превышенных пределах провоцирует биение тормозного диска.

Советы по обслуживанию и эксплуатации подшипников

1. Как смазать подшипник ступицы.

• Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
• Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
• Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
• Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения. Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло

RareMax AF-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
6459 Grease N	Showa Shell Sekiyu, K.K.	Карбамид	Минеральное масло
Pyronoc Universal N-6C	Nisseki Mitsubishi Oil Corporation	Карбамид	Минеральное масло
HB-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
Ronex MP	Exxon/Mobil	Литий	Минеральное масло

1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке.

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.
