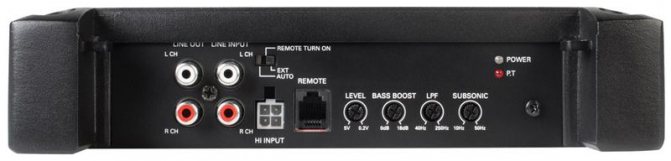

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.

Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?

Покупка большого сабвуфера еще не дает гарантии получения великолепного баса от вашей аудиосистемы. В этом руководстве рассказывается все, что нужно знать для получения максимальной акустической отдачи.

Сохранить и прочитать потом —

Покупка большого сабвуфера еще не дает гарантии получения великолепного баса от вашей аудиосистемы. В этом руководстве рассказывается все, что нужно знать для получения максимальной акустической отдачи.

Настройка сабвуфера: размещение и позиционирование

Хотя излучаемая сабвуфером низкочастотная составляющая звука является ненаправленной, не стоит устанавливать саб в любом наиболее удобном на ваш взгляд месте комнаты, так как существует возможность частичной потери качества звучания, за которое вы заплатили.

Поиск в вашей комнате подходящего места для сабвуфера может выявить резкие различия в звучании. Угловое размещения для большинства людей является фактически стандартом, возможно, потому что в этом случае почти всегда удается получить наиболее глубокий бас. Но угловое размещение не может дать наиболее точный бас (и / или плавное сопряжение с остальными колонками).

Сабвуферы с маленькими динамиками (8-дюймов или меньше) лучше установить на расстоянии около метра перед передней левой или правой колонкой. При чрезмерном смещении гораздо сложнее поддерживать иллюзию, что бас исходит из колонок, а не прямо из сабвуфера. Данное замечание вдвойне верно для небольших домашних кинотеатров с сабвуфером в комплекте, располагайте его как можно ближе к фронтальным колонкам. Да, и, когда ищете правильное место для саба, не забывайте добавить уровень громкости, настолько, чтобы четко слышать, что оттуда снизу звучит.

Полезными могут оказаться и некоторые советы по определению места для сабвуфера. При воспроизведении компакт-диска с большим количеством глубоких басов, перемещая сабвуфер, отслеживайте все приемлемые для прослушивания места. Вы будете поражены тем, насколько изменяется звучание в зависимости от расположения саба. В некоторых случаях басы будут грязными, иногда будут звучать громче, а иногда тише. Цель эксперимента состоит в том, чтобы получить оптимальный баланс между глубоким басом, верхней частью воспроизводимого сабвуфером низкочастотного диапазона и средними частотами других колонок. В некоторых помещениях это условие трудно достижимо. По моим наблюдениям, есть «проблемные» помещения, где бас всегда звучит гулко или неясно.

В подобных случаях попробуйте следующий метод. Переместите на другое место ваш диван или кресло, или же попробуйте прослушать сабвуфер в другой комнате. Затем включите музыку или фильм с большим количеством басов и также, перемещая сабвуфер, выберите наиболее удачное для прослушивания место. При перемещении вы отметите, что громкость и четкость баса меняются от места к месту.

Если ничего не помогает, попробуйте установить саб как можно ближе к дивану или креслу. Такое расположение может оказаться весьма удачным.

Большие колонки, как правило, проще согласовать с сабвуфером. Труднее небольшие и / или, если в акустической системе маленький сабвуфер. В этом случае для достижения необходимого эффекта может потребоваться более тщательная настройка.

Настройка сабвуфера: подключение и точная настройка

Изображенная на фото задняя панель сабвуфера HSU Research считается довольно типичной. Хотя для новичков в акустике множество разъемов может быть и пугающим. Но в большинстве случаев всего один, подключаемый к входу «SUB IN», кабель обеспечивает эффективное звучание. На других сабвуферах этот вход может быть помечен как «LFE», «Direct» или «Bypass».

Для подключения к входу Sub / LFE вам понадобится длинный соединительный кабель, который можно приобрести в магазинах бытовой электроники. Какой длины должен быть кабель? Измерьте расстояние между A / V ресивером и сабвуфером и не забудьте учесть, при необходимости, дополнительное расстояние для огибания кабелем дверного проема или других препятствий. Если после вскрытия упаковки кабель окажется короче, чем нужно, вы не сможете вернуть его обратно продавцу.

Затем поверните ручку регулятора частотной характеристики (кроссовера) до максимального значения. Будем полагаться лишь на встроенную в A / V ресивер систему частотного деления звукового сигнала. Она должна направить средние и высокие частоты для воспроизведения канальными колонками, а сабвуфер должен будет получить только низкие частоты (басы).

В меню ресивера вы найдете регуляторы для настройки кроссовера, которые определяют полосу воспроизводимых динамиками колонки частот. Некоторые ресиверы имеют расширенный диапазон частот для настройки сабвуфера: от нижней частоты в 40 герц до верхней в 200 Гц. Конкретные рекомендации можно получить из руководства для вашего сабвуфера или колонки. В противном случае для настройки кроссовера можно использовать следующие рекомендации. Для маленьких колонок с 2-х или 3-х дюймовыми НЧ динамиками, попробуйте значения от 150 Гц до 200 Гц, для среднеразмерных динамиков (4 или 5 дюймов) низкая частота опускается до 80 или 100 Гц, а для больших динамиков напольных или полочных колонок попробуйте 60 или 80 Гц.

Если вам довелось стать обладателем больших напольных колонок с 8-ми дюймовым или больше НЧ динамиком, вы можете отметить их в меню как «Большие» колонки, вообще без кроссовера. Но центральная, фронтальные и тыловые колонки, вероятно, будут все же звучать лучше в режиме «Малых» колонок, используя настройки кроссовера, упомянутые в предыдущем абзаце.

Еще один регулятор звучания сабвуфера помечен как «Фаза». Он необходим, потому что динамики колонок и сабвуфера звучат лучше, когда они работают «в фазе», то есть диффузоры динамиков перемещаются вперед и назад синхронно. Чтобы проверить верность установки фазы, послушайте в течение примерно минуты музыку с большим количеством басов, затем попросите сидящего возле саба друга изменять положение регулятора фазы. Нужно медленно переводить ручку регулятора к положению 180 градусов, затем обратно и, опять вперед. «Правильная» настройка та, при которой вы услышите больше басов. Может быть, придется послушать несколько записей, прежде чем вы отметите разницу, и при этом, возможно, стоит несколько увеличить уровень громкости. Если вы не заметите никакой разницы между положениями «0» и «180» у регулятора фазы, оставьте его в положение «0».

Рядом на панели находится регулятор настройки громкости сабвуфера. Очень важно точное соответствие между уровнями громкости сабвуфера, центральной, фронтальных и тыловых колонок, но громкость баса более субъективна. Некоторые люди любят слышать постоянно работающий саб, а другие предпочитают его включение лишь в моменты басовой подпитки спецэффектов при прослушивании музыки и просмотре фильмов. Измеритель уровня звука (например, модель Radio Shack в 33-4050) может оказать большую помощь при установке уровня громкости колонок, но он почти бесполезен для определения верного уровня громкости сабвуфера. В данном случае лучше всего работает метод «на слух».

Басовая составляющая звука, как правило, достаточно постоянна при прослушивании дисков формата DVD, но у CD дисков басы варьируются более значительно. Прослушав несколько дисков, установите нужную громкость (непосредственно на сабвуфере или на ресивере, в зависимости от того что легче). С DVD дисками можно установить оптимальный уровень громкости через 10 минут или раньше, но с компакт-дисками можно порой провозиться почти целый день.

Автоматические системы настройки звука A / V ресиверов могут хорошо выполнить свою работу с обычными колонками, но большинство из них менее искусны при настройке сабвуфера. На самом деле у большинства ресиверов автоматическая настройка сабвуфера, мягко говоря, не впечатляет. Попробуйте изменить настройки кроссовера, проверьте настройку фазы и уровня громкости. Если изменения вам не понравятся, запустите автоматическую настройку, чтобы вернуться к исходным значениям.

Подготовлен по материалам CNET.com (перевод с английского — hifiNews.RU)

Эту статью прочитали 24 264 раза

Статья входит в разделы:

Полезные советы

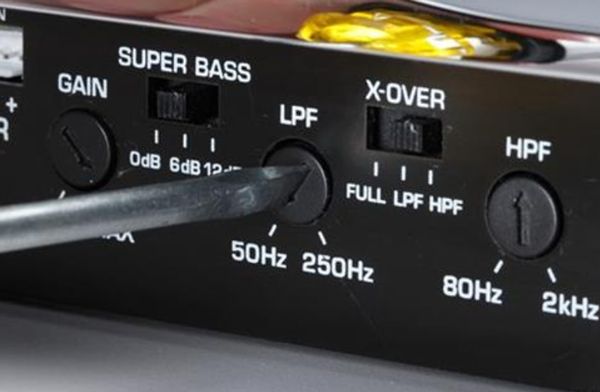

Настройка LPF (low pass filter) фильтра

Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.

Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там. В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.

Как понять, что вы настроили сабвуфер правильно?

Если сабвуфер подключен правильно, то людям, находящимся в машине, его попросту неслышно, т. к. он не должен создавать помех основному сигналу. Если слушать музыку на низкой громкости, то может показаться, что не хватает низких частот. Отсутствие басов при невысокой громкости является верным признаком того, что сабвуфер был подключен правильно. Конечно же, не должно быть никаких шумов, искажений и задержек звукового сигнала, при этом нет разницы, какой тип оформления применяется. Процент басов в каждом треке должен быть разным, то есть воспроизведение полностью должно совпадать с исходным треком, записанным продюсером.

Источники

Настройка «сабсоника»

После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.

Что нужно знать о фильтрах

Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.

Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.

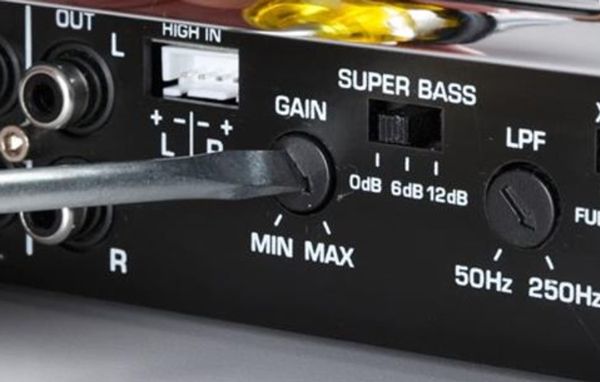

Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

ЕЩЁ Автозвук

Выбор акустической системы для автомобиля

О сабвуфере

Решение было осознанным и вполне созревшим. Знакомый меломан, уже обладающий трифоником, только подливал масла в огонь. Позже, в ходе одного из тестов аудиоаппаратуры, мне довелось объединить и настроить трифоник собственноручно. Конечно же, желание применить этот практический навык в домашних условиях только усилилось.

И вот, наконец-то, заветный день настал.

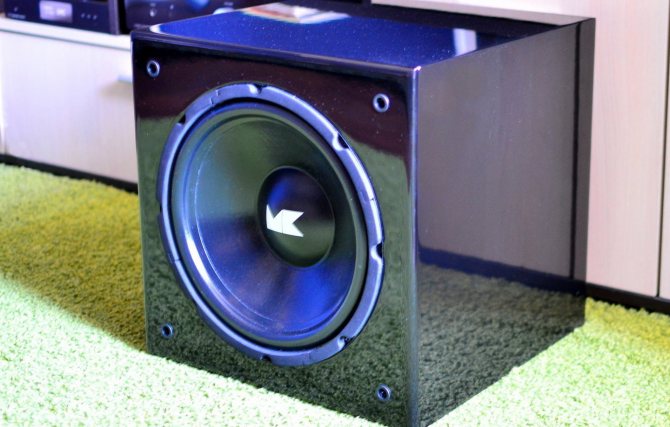

Мой выбор остановился на сабвуфере в закрытом ящике M&K Sound SB12. Черный глянцевый красавец, под стать моей полочной акустике. Размеры саба не очень-то скромные: высота и ширина — 381 мм, глубина — 438 мм. Вес при этом превышает 20 кг.

На лицевой панели расположен 12-дюймовый драйвер из целлюлозы. Боковые и верхняя панели остались нетронутыми. На нижней панели установлено пять резиновых опорных ножек. Тыльная сторона разместила на себе все имеющиеся у саба терминалы подключения, элементы управления и радиатор охлаждения. Пиковая мощность, которую указал производитель — 250 Вт. Частотный диапазон: 20–200 Гц.

Касаемо функционала, опишу лишь те нюансы, с помощью которых было осуществлено подключение, настройка и доводка сабвуфера.

Тумблер питания имеет три положения: «On», «Off» и «Auto». Последний режим пришелся очень кстати — сабвуфер сам включается при поступлении входящего сигнала и так же сам отключается, когда сигнал какое-то время отсутствует. В моем сценарии эта опция оказалась востребована.

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Gain \ Level

Получить (чувствительность)часто путают с объемом, но это не совсем верно.

Заработать – это настройка входной чувствительности усилителя для стерео согласования. Но давайте не будем вдаваться в пустыню и рассмотрим эту настройку с точки зрения пользовательской утилиты.

Иногда показания вольт (V) на регуляторе могут ввести в заблуждение. Дело в том, что чувствительность измеряется в вольтах. Чем ниже V – тем выше чувствительность – тем громче будет звучать динамик, и наоборот.

Для начала будет полезно посмотреть понятное видео о том, как работает усиление на вашем усилителе:

Настройка гейна на слух (1 способ)

Имейте хороший сабвуфер, не используйте эквалайзер и различные усилители баса, забудьте о бас-бусте на усилителе – поэтому, прежде чем регулировать громкость, убедитесь, что все это выключено!

Установите регулятор громкости на минимальный уровень и воспроизводите музыку, которую обычно слушаете. Уменьшите громкость на 3/4 от полной, если сначала услышите искажения в сабвуке, остановитесь и уменьшите громкость на пару насечек. Переключитесь на усилитель. Пусть ваш ассистент медленно поворачивает регулятор усиления вверх до тех пор, пока вы не услышите больше никаких искажений, а когда вы это сделаете, перестаньте поворачивать его вверх и поверните вниз на 10%.

Настройка гейна на слух (2 способ)

Если Вы не доверяете своему слуху и боитесь не услышать изменений во времени, тогда используйте более точный метод – использование пазух.

Если вы настраиваете сабвуфер, используйте 40 Гц, если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, то возьмите 50 Гц, (скачайте синусоиды в разделе “Загрузки”). Чтобы настроить усиление среднечастотного усилителя, возьмите 315 Гц.

Синусоида, или тон (в нашем случае), является тональным сигналом определенной частоты, изменения звука которого можно легко услышать.

Установите минимальное усиление, включите синусоидальный сигнал и увеличьте громкость стереосистемы. Когда тон изменится, остановитесь и уменьшите его на пару насечек (установите регулятор громкости на это значение, если в вашей стереосистеме есть такая функция). Переключитесь на усилитель. Аналогично первому методу, увеличивайте коэффициент усиления. Когда звук изменится, остановитесь и убавьте его на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Регулировка уровня усиления с помощью приборов – это умное и точное совпадение. Это не напрягает ни динамик, ни уши. Подробная информация об этой настройке отображается в видео YouTube:

Как настроить усилитель мультиметром (HPF, LPF, subsonic)

Обратите внимание, что при настройке с помощью мультиметра необходимо убедиться в номинальной мощности, указанной производителем усилителя.

Выставление задержек

Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.

Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.
