Для нормальной работы двигателя требуется своевременная подача топлива под нужным давлением. Если появляются перебои, вибрации в работе двигателя, он начинает «троить», очень часто это связано с подачей топлива в камеры сгорания. Один из основных тестов, которые помогут выявить и устранить проблему – замер давления в топливной рампе. В сервисе такая диагностика стоит не менее 900 рублей, но, чтобы не тратить средства и время, все можно сделать самостоятельно.

Что такое топливная рампа

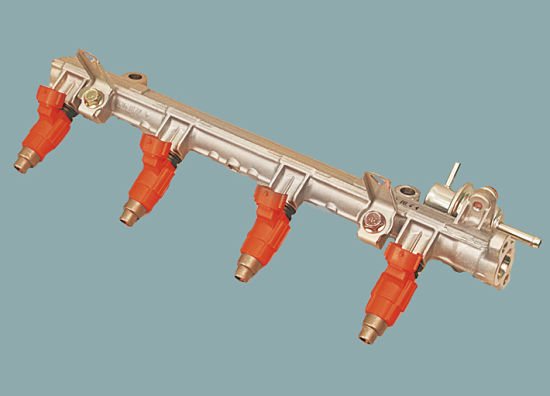

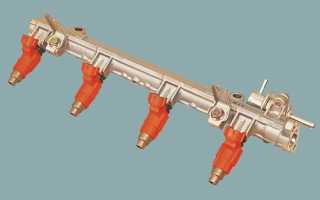

Топливная рампа – это специальная полая рейка, через которую проходит топливо, распределяясь по патрубкам меньшего диаметра, а затем по форсункам перед подачей в камеры сгорания. Этот конструктивный элемент устанавливают как на дизелях, так и на бензиновых двигателях с инжектором. То есть, он находится в каждом современном двигателе.

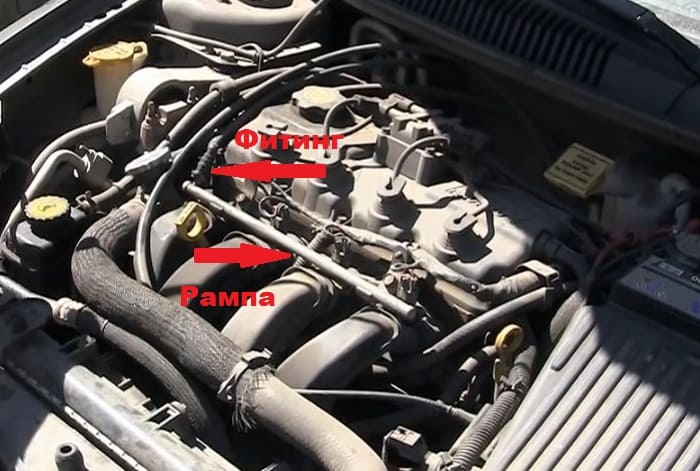

Топливная рампа расположена на впускном коллекторе и надежно присоединяется к блоку. Поскольку для ее работы требуется высокое давление горючего в топливной системе, она делается из высококачественной прочной и коррозиестойкой стали. Здесь же устанавливают регулятор давления топлива, который удерживает его при включенном зажигании, но неработающем двигателе. Это нужно для своевременной подачи горючего при запуске.

Замер давления в топливной системе.

Измеряем давление в топливной системе

Как проверить давление в топливной рампе

Как проверить давление в топливной рампе своими руками Несколько хороших способов

Перед замером проверяем визуально топливную систему на предмет существования течей, смотрим, хорошо ли все хомуты затянуты. При малейшей разгерметизации на точность показаний рассчитывать уже не придется;

Выключаем зажигание и открываем капот. Находим рампу; Убираем пробку штуцера давления

Берем золотник и отверчиваем ниппель (внимание: при выкрутке ниппеля возможны брызги от остаточного давления, поэтому надо заготовить на всякий пожарный тряпку и миску); Натягиваем шланг на штуцер и производим фиксацию хомутом; К шлангу с другой стороны подсоединяем купленный манометр.

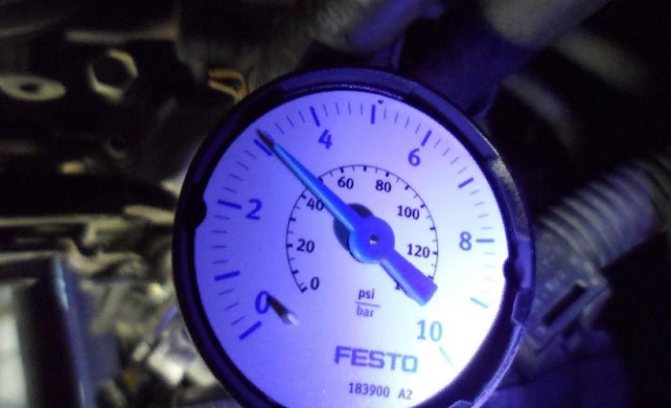

• Снимаем показания манометра в четырех позициях;
• При повороте ключа, пробуя завестись. Показания примерно 3 атмосферы;
• На холостых работающего движка. Должно показать примерно 2,5 или чуть повыше;
• Газуя педалью. При этом показания примерно 3 бар, а затем понижаются до 2,5;
• Попробуйте сдавить сливной шланг. При этом, если рампа исправно работает, давление должно подскочить до 7 или даже 8 бар.

AutoFlit.ru

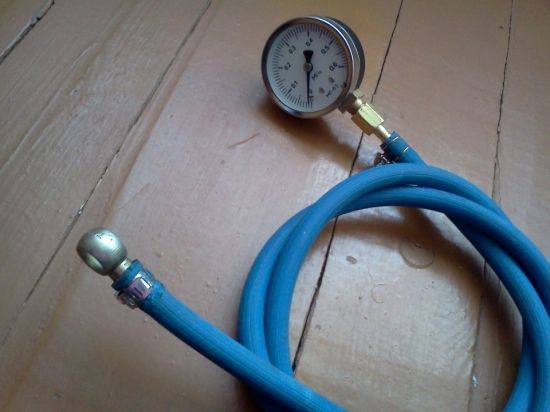

Самодельный топливный манометр. Замер давления на инжекторе

Когда требуется проверка давления топлива в рампе

Существует несколько признаков, указывающих на проблемы, возникшие при работе топливной системы:

1. Повышенное потребление топлива во всех режимах работы.
2. Нестабильная работа на холостых оборотах, часто двигатель может глохнуть, особенно после резкого нажатия на педаль газа.
3. Не запускаются все цилиндры – двигатель «троит».
4. Длительный запуск после простоя за счет сниженного давления в форсунках.
5. Повышается интенсивность и токсичность выхлопа.

Подобные симптомы нередко возникают и при других поломках, но прежде чем делать более сложную и дорогую диагностику, есть смысл самостоятельно проверить давление топлива в рампе. Если оно понижено – нужно немедленно реагировать, выявляя неисправность.

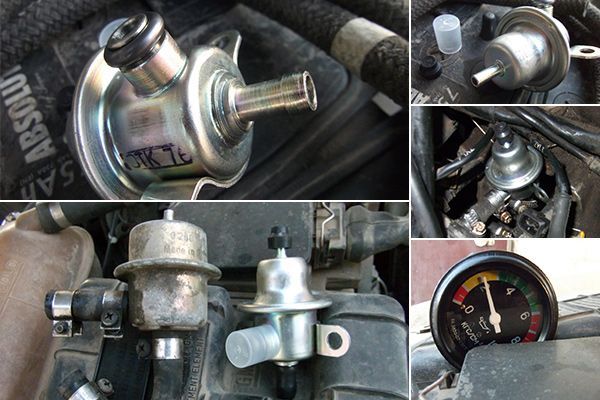

Признаки неисправности регулятора давления топлива. Все, что нужно знать

• движок работает крайне неустойчиво. Причем не «троит», как при проблемах со свечами; звук мотора неровный – не урчание, а словно поезд погромыхивает на стыках;
• на холостых оборотах движок может и вовсе заглохнуть. Понятно, что такой симптом свойствен многим заболеваниям: неправильному монтажу приводного ремня, залитым свечам, засоренному карбюратору… Так что если наличествует только он – проверять, скорее всего, придется многие узлы;
• при движении мотор работает рывками, наблюдаются «проваливания»;
• ненормированный расход бензина (или дизельного топлива). Опять же, признак может говорить о разных проблемах, так что желательно «ставить диагноз» по совокупности симптомов;
• в отработанных газах превышен уровень угарного газа (что проверяется соответствующим прибором или – просто «на нюх»);
• при переключении на повышенную передачу разгон слабый, медленный. Машина теряет свойственную ей приемистость;
• на педаль газа реакция с запозданием и слабая (если это не характерная черта вашего авто – для некоторых ВАЗов и «китайцев» такое поведение вполне нормативно).

• Неуверенные в себе могут с новой деталью подъехать на СТО, но поверьте – ничего сложного от вас не потребуется. Берете ключ на 24 и шестигранник-«пятерку» и приступаете к выполнению ремонтных работ;
• Отворачивается пробка штуцера на торце. Там есть кольцо-уплотнитель. Ежели оно порвано, потрескалось или растянулось – замените уплотнитель или всю пробку;
• Из штуцера выкручивается золотник. Он аналогичен шинному, так что опознаете;
• С регулятора снимается вакуумный насос;
• Скручивается гайка – крепеж трубки топливного слива;
• Удаляются болты – 2 штуки – которыми РДТ фиксируется на топливной рампе;
• Штуцер регулятора вытаскивается из отверстия рампы, а сам регулятор снимается с трубки слива. Бывает, что кольцо-уплотнитель застревает в рампе. Его нужно аккуратно оттуда достать; если целое – надеть на новый РДТ; если порванное или с трещинами – заменить на новое.

AutoFlit.ru

Прибор для измерения давления

Главной деталью приспособления для измерения давления является жидкостной манометр с пределом измерения не более 8 атмосфер. Он стоит 300-400 рублей. Далее потребуются топливные трубки подходящего размера, можно от ВАЗ, тройник, набор хомутов и быстросъемные фитинги, которые можно снять на старых топливных насосах.

При желании можно купить специальный набор, с помощью которого измеряют давления в топливной системе. Он работает на тех же принципах, но будет стоить несколько дороже, чем самодельная сборка. Его преимущество в том, что в наборе идет несколько комплектов фитингов для различных систем подачи топлива, от этого зависит и цена прибора.

Когда нужно проводить замеры?

Работа системы питания построена следующим образом:

1. Расположенный в баке электрический бензонасос качает топливо по магистрали в топливную рампу и дальше, к форсункам.
2. Регулятор ограничивает давление бензина на определенном уровне, сбрасывая излишки в бак по обратному трубопроводу.
3. Инжектор смешивает горючее с воздухом, затем смесь направляется к форсункам, открываемым по команде контроллера.

Когда износ регулятора (сокращенно – РДТ), насоса либо форсунок достигнет критического уровня, давление в бензиновом контуре изменится в сторону уменьшения или повышения. Возможны 2 сценария: нехватка горючей смеси для нормальной работы двигателя либо ее избыток – свечи буквально заливает топливом.

Выявить неисправность в обоих случаях поможет проверка давления в топливной рампе, расположенной рядом с головкой цилиндров. Элемент представляет собой коллектор с ответвлениями для форсунок, к которому подведена основная бензиновая магистраль.

Давление горючего в коллекторе стоит померить при возникновении следующих симптомов:

• автомобиль слабо разгоняется, после резкого нажатия педали акселератора ощущаются рывки и замедление;
• двигатель загруженной машины «не тянет», плохо заводится на холодную;
• периодически раздаются выстрелы в выпускном коллекторе;
• прогретый мотор не заводится после кратковременной стоянки (особенно летом), стартер нужно крутить 20–40 секунд.

Два первых признака указывают на явный недостаток бензина, возникающий из-за падения давления в рампе. Третий случай – попадание несгоревшего топлива в выхлопной коллектор с последующим догоранием (раздается хлопок). Четвертый симптом говорит о протекании форсунок, когда цилиндры во время стоянки заполняются чистым бензином. Пока поршни не выбросят излишки горючего, двигатель не запустится.

Процесс замера

Перед началом замера требуется заглушить двигатель и обложить место присоединения рампы к фитингу ветошью, которая быстро впитает бензин, выливающийся при отсоединении. При этом нужно быть готовым к тому, что топливо может брызнуть, поскольку находится под остаточным давлением.

После отсоединения фитинга нужно вставить прибор в образовавшийся разрыв, после чего проверяется надежность соединения. При этом манометр будет показывать нулевое давление – это нормально, поскольку герметичность топливной магистрали была нарушена. Только после этого можно проверить давление в топливной рампе.

После установки приспособления включается зажигание, насос начинает подкачивать топливо и манометр показывает определенное давление. При этом установившееся значение не должно уменьшаться, оставаясь стабильным в районе 2,5-4 атмосферы. На следующем этапе заводится двигатель, давление топливного насоса при этом увеличивается на несколько десятых атмосферы, что отражается на манометре. После глушения мотора давление должно вернуться к предыдущему показателю, но не упасть на ноль.

Если при отсоединении фитинга перед установкой прибора патрубок пустой, это говорит о сниженном давлении, что является первым признаком проблем с топливной системой. Это сигнализирует о поломке регулятора давления. Еще один признак выхода из строя этого узла – падение давление вскоре после включения зажигания, как только бензонасос перестал закачивать топливо в систему.

После запуска двигателя давление может быть стабильным, поскольку регулятор давления в этом случае не играет никакой роли. Требуется замена регулятора и можно обойтись небольшими затратами. Если же двигатель работает нестабильно и давление снижается при повышении оборотов, проблема в бензонасосе.

Видео: Измеряем давление в топливной системе

Конструкция регулятора давления топлива

Конструктивно устройство состоит из следующих частей:

• корпус РДТ;
• мембрана;
• пружина;
• обратный клапан.

Через штуцеры к корпусу присоединены:

• вакуумный шланг;
• подающий топливопровод;
• обратный топливопровод.

На холостом ходу обратный клапан устройства открыт, так как разряжение во впускном коллекторе двигателя максимально. Поскольку бензонасос имеет постоянную производительность, а для устойчивой работы двигателя в цилиндры нужно подавать меньшие порции топлива, большая часть закаченного горючего возвращается в бак через клапан обратного слива. Регулятор давления подбирается таким образом, чтобы давление в рампе поддерживалось в установленных приделах (при повышении оборотов давление немного увеличивается).

Какие причины падения давления в топливной системе

Падение давления топлива в системе – один из признаков того, что ее узлы выходят из строя. После этого потребуется дополнительная диагностика, которая поможет выявить проблему и заменить деталь. Основные причины падения давления в топливной магистрали:

• повреждение или износ топливного шланга или уплотнительных резинок;
• не держат форсунки;
• износился бензонасос;
• поломка регулятора давления.

Несмотря на определенный дискомфорт, например, машина будет хуже заводиться, разгоняться, «коптить» при работе, на ней еще можно будет ездить. Но топливный насос уже будет работать в предельных режимах, поскольку датчики будут требовать поддерживать номинальное давление, и быстрее изнашиваться. В результате он выйдет из строя. При своевременном выявлении проблемы можно ограничиться простой заменой патрубка, уплотнителя и регулятора давления топлива.

Таким образом, изготовив простое приспособление своими руками, можно существенно продлить срок службы бензонасоса и форсунок, своевременно выявляя неполадки, приводящие к падению давления в топливной системе. Это существенно удешевит эксплуатацию автомобиля.

Печать

Инструкция по диагностике

Перед тем, как непосредственно проверять текущее значение давления в топливной рампе, автовладелец открывает капот и включает зажигание в автомобиле. Выявить место расположения рейки можно визуально или по инструкции к автомобилю.

Обязательным атрибутом рампы является пробка штуцера. Её потребуется вывинтить. В таком случае поможет золотник. Так как проверить необходимо максимально аккуратно, то заранее подставляем тару под штуцер, куда будет стравливаться часть топлива, содержащаяся под давлением.

Работу выполнять рекомендуем в защитных аксессуарах, используя пластиковые очки и резиновые перчатки с нарукавниками. Шланг с манометром крепим к штуцеру хомутом.

Чтобы точно узнать давление, потребуется провести несколько замеров на разных режимах:

• на включенном зажигании;
• в режиме холостого хода;
• после сброшенного патрубка регулятора давления;
• на недолго передавленной сливной трубке.

Меньшее количество замеров создаст погрешность в результате. Рекомендуем применять приведенную схему.

Признаки проблем

Помимо диагностических причин обращения к данной процедуре, замеряется давление ещё и в том случае, когда вы наблюдаете некоторые проблемы в работе своего автомобиля. К ним можно отнести нестабильную работу двигателя с характерными стуками, толчками и рывками. Также, задуматься нужно и тогда, когда холостой ход вашего авто стал недостаточно ровным и плавным.

В некоторых случаях, можно заметить, что машина начинает «троить», когда некоторые из цилиндров, как бы, отказываются нормально работать. Вполне возможно, что у вашего авто значительно увеличится расход топлива, что заметно даже без специальных приборов. А, в самых сложных случаях, мотор может даже начать глохнуть, пока он работает на холостых оборотах — это говорит о том, что двигатель работает на бедной смеси.

Если же вы обратитесь на станцию технического обслуживания, то там могут провести ещё и замер содержания СО в отработанных газах. Если этот параметр слишком высокий, то это может свидетельствовать о вышеописанных проблемах.

Итак, с причинами мы разобрались, так что можно приступать и к непосредственному замеру в топливной рампе. Эта процедура мало отличается от замера давления воздуха в шинах.

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

• Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги . В составе изопропиловый спирт.
• При покупке других вытеснителей или осушителей внимательно прочтите состав, так как спирта может не быть, а присутствовать другие химические соединения, которые почистят бак и засорят форсунки.
• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.
