Компрессор на ВАЗ 2107

Ещё одним способом, как повысить мощность силового агрегата, считается установка компрессора. Это устройство будет способствовать нагнетанию горючего, что, в свою очередь, неизменно повлечёт за собой увеличение мощностных характеристик мотора.
Модель ПК05D оптимально подойдёт для установки на ВАЗ 2107

Для установки компрессора на ВАЗ 2107 нужно будет выполнить ряд действий:

1. Снять ремень генератора, ослабив отвёрткой крепления шкивов.
2. Демонтировать короб воздушного фильтра крестовой отвёрткой.
3. Открутить все элементы креплений короба фильтра и шкива генератора.
4. Установить шкивы от «Шевроле Нивы».
5. Вмонтировать кронштейны для крепления компрессора.
6. Далее на кронштейны закрепить сам компрессор.
7. Натянуть ремень генератора (тоже от «Шевроле Нивы»).
8. Надеть на входное отверстие компрессора патрубок, на обратный его конец зафиксировать фильтр.
9. Установить фланец в карбюратор.
10. Соединить шлангом штуцера между компрессором и карбюратором.
11. Отрегулировать степень натяжения ремня генератора, при необходимости сильнее натянуть ремень.

По различным оценками автовладельцев, установка ПК05D позволяет значительно облегчить управляемость «семёрки», а также существенно увеличить мощность при подъёмах в горку, обгоне и разгоне.

ВАЗ 2107 Инжектор. НАДО БРАТЬ!!!

Русский автомобиль Ваз 2107 Семерка

инжектор: схема и принцип работы

↑ Устройство инжекторного варианта ВАЗ-2107

Самостоятельный ремонт и замена блока предохранителей на ваз 2107 карбюратор и инжектор
Переход автомобиля на инжекторную версию повлек конструктивные изменения. Естественно, отсутствуют трамблер и карбюратор.

Механические элементы, отвечающие за функционал системы зажигания и приготовление воздушно-топливной смеси, заменены эффективными электронными устройствами. Вследствие этого схема электропроводки оснащена дополнительными подкапотными разъемами.

Электросхема ВАЗ-2107 инжектор

• 1 – электродвигатель радиаторного вентилятора;
• 2 – колодка монтажного блока;
• 3 — датчик холостого хода;
• 4 – электронный блок управления (ЭБУ);
• 5 – потенциометр;
• 6 – свечи зажигания;
• 7 – БУ зажигания;
• 8 – электронный датчик положения коленвала;
• 9 – бензонасос с электроприводом;
• 10 – индикатор числа оборотов;
• 11 – сигнализатор исправности тормозной и электронных систем;
• 12 – реле управления зажиганием;
• 13 – датчик спидометра;
• 14 – спецразъем для отображения ошибок на БК;
• 15 – шлейф форсунок;
• 16 – электромагнитный клапан адсорбера;
• 17, 18, 19 и 20 – блок предохранителей цепи системы впрыска;
• 21 – электронное реле управления бензонасосом;
• 22 – электронное реле управления системой подогрева выхлопного коллектора;
• 23 – система подогрева выхлопного коллектора;
• 24 – плавкий предохранитель цепи подогревателя;
• 25 – электронный датчик воздуха;
• 26 – датчик температуры охлаждающей жидкости;
• 27 – электронный датчик воздушной заслонки;
• 28 – датчик температуры воздуха;
• 29 – датчик контроля давления и индикатор нехватки давления масла.

Электросхема выполнена по однопроводной разводке, как у большинства современных авто. Другой вывод со знаком «минус» соединяется с «массой» машины. В электрическую схему входит электронная система управления двигателем.

В инжекторном варианте «семерки» присутствует топливный бензонасос электрического типа, обеспечивающий на выходе должное давление. Он представляет собой электродвигатель, лопасти которого нагнетают бензин под высоким давлением в систему.

Располагается электронасос в топливном баке, при включении зажигания набирает рабочее давление, после чего подает топливо непосредственно на форсунки. Инжектор ВАЗ 2107i снабжен 4 форсунками. Управление ими ведется микроконтроллером.

Как работает инжекторный двигатель ваз 2107

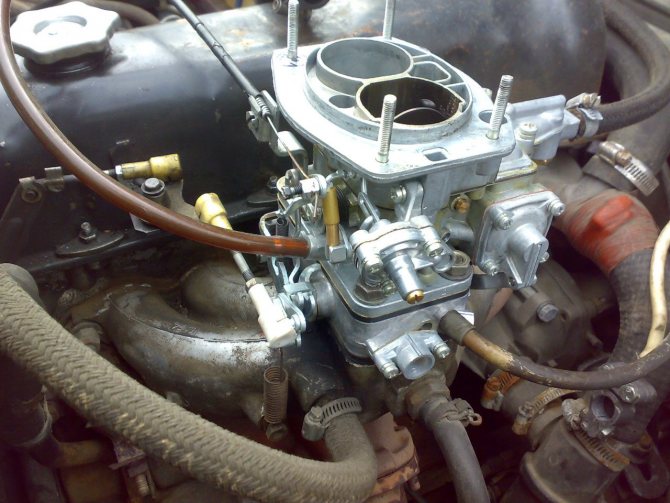

В карбюраторных движках воздушно-топливная жидкость образуется внутри камер карбюратора, а в инжекторах топливо впрыскивается прямо в цилиндры. Двигатели седьмой модели имеют раздельный впрыск 4-х форсунок для каждого цилиндра.

Контроль за работой каждой форсунки ведется при помощи микроконтроллера, расположенного в электронном блоке управления (ЭБУ) двигателем. В задачу элемента входит регулировка поступления горючей смеси в камеры сгорания в соответствии с положениями педали газа, с рабочими режимами и другими параметрами, которые считываются при помощи специальных датчиков и передаются на ЭБУ.

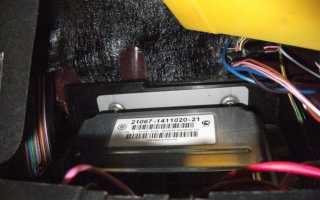

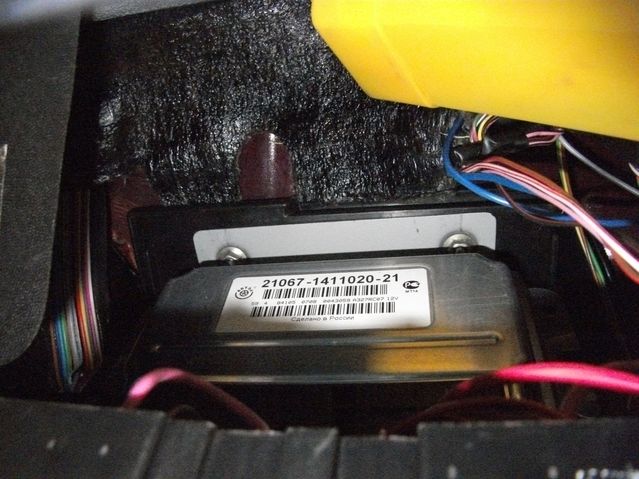

Основные функции ЭБУ — электронного блока управления:

• Контроль количества воздуха и топлива, поступающих в цилиндры двигателя.
• Формирование искры зажигания на свечах, устанавливая угол опережения в соответствии с оборотами двигателя.
• Включение и выключение топливного насоса.
• Регулирование оборотов холостого хода.
• Контроль количества углекислого газа, содержащегося в выхлопе.
• Слежение за температурой жидкости в системе охлаждения блока цилиндров.

Работа происходит в соответствии с определенным алгоритмом:

1. Топливо из бензобака поступает в специальную распределительную трубку — рампу, где расположен регулятор давления, регулирующий подачу горючего к форсункам. Здесь поддерживается постоянное давление, равное 300 Мпа, излишки бензина возвращаются в бак.
2. ЭБУ управляет открытием и закрытием форсунок, подавая бензин через коллекторы впускные при каждом обороте двигателя.
3. В зависимости от длительности времени открытия форсунки количество подаваемого топлива разное. Время открытия рассчитывается на основании показаний датчиков, главные из которых —расход воздуха и положение заслонки дроссельной.
4. Положения поршней в цилиндрах также влияют на момент открытия форсунок, об этом ЭБУ получает данные с датчика коленчатого вала.
5. Не менее важны и такие параметры, как температура жидкости системы охлаждения, напряжение в электрической сети авто, обороты мотора, содержание газов в выхлопе.

Электронный модуль зажигания в ВАЗ 2107 включает в свой состав пару катушек и электронную плату. Этот узел отличается надежностью и не требует регулярных обслуживаний. В зависимости от количества оборотов коленвала и благодаря сигналам, поступающим с электронного блока управления двигателем, формируется искра.

Подготовка к установке

Дизельный двигатель д 240 техническая характеристика

После приобретения всех нужных запчастей можно приступать к модернизации. Для начала необходимо демонтировать ненужное оборудование, в частности:

• ослабить и снять ремень генератора;
• снять шкив коленвала и крышку привода распредвала;
• демонтировать трамблер, бензонасос и коммутатор;
• снять карбюратор и воздушный фильтр;
• демонтировать старую головку блока цилиндров вместе с коллекторами;
• открутить от ГБЦ выпускной коллектор и тройник-распределитель охлаждающей жидкости (расположен спереди от коллекторов по ходу движения авто);
• демонтировать тяги привода акселератора, педаль газа и ненужные провода (к датчику ОЖ, ЭКХХ, трамблеру);
• снять бензобак (если будет заменен).

Далее следует провести подготовительные мероприятия.

1. Просверлить дырку на отливе тройника распределителя ОЖ, вкрутить в нее новый датчик температуры тосола и установить тройник на новую ГБЦ.
2. Закрепить ДПДЗ на положенном ему месте в узле дроссельных заслонок.
3. Закрыть заглушками отверстия в блоке, оставшиеся после снятия механического топливного насоса и трамблера.
4. Протянуть обратку до топливного бака, если ее не было.
5. Прикрепить кронштейн крепления электробензонасоса в багажнике или под днищем и врезать топливный насос в шланг подачи топлива.

Характеристики двигателя ВАЗ-2107

Rb-двигатель от nissan: модель, характеристика, особенности работы, плюсы и минусы эксплуатации

Одной из главных характеристик является мощность двигателя автомобиля ВАЗ-2107, которая может быть различной в зависимости от модификации машины. К примеру, с момента ее появления на отечественном рынке (1976 год) было выпущено три модели с карбюраторными моторами:

• ВАЗ-2107 1,5: объем двигателя 1451 см3, мощность 72 киловатта;
• ВАЗ-21072 1,3: объем 1290 см3, мощность 64 киловатта;
• ВАЗ-21074 1,6 л. с: объем двигателя 1569 см3, мощность 74 киловатта.

Кроме того, производитель выпустил две модификации авто с инжекторным силовым агрегатом – 2107i 1.6 (мощность двигателя 70 киловатт) и 1,6МТ (73 лошадиные силы). Нельзя не упомянуть и о модели 21073 1,7 с центральным впрыском топливовоздушной смеси. Данная разновидность «семерки» использует в качестве топлива бензин АИ-95 (остальные модели – АИ-92), имеет объем двигателя 1689 см3 и может похвастаться наибольшей мощностью в 76 лошадиных сил.

Мощность двигателя напрямую зависит от объема цилиндра. Карбюраторные модификации силовых агрегатов по сей день считаются самыми надежными и способны использоваться в течение длительного времени, не требуя сложного обслуживания и ремонта. В то же время инжекторные значительно мощнее, но они сразу же требуют обращения в автосервис даже при малейших отказах или сбоях в работе. Кроме того, оснащенные инжектором моторы более экономно расходуют бензин, что сегодня является весьма важным критерием выбора.

Очень важно знать, что ни один автомобиль не сможет демонстрировать заявленную производителем мощность в течение долгого времени, если не обеспечить полное соблюдение требований по его эксплуатации. Поэтому необходимо регулярно заменять моторное масло и масляные фильтры, а также охлаждающую жидкость

Сильный перегрев или отсутствие смазки приводит не только к снижению мощности, но и к возникновению серьезных поломок отдельных элементов силового агрегата.

Вес двигателей автомобилей ВАЗ-2107 составляет в среднем 120 килограммов. Это значительно осложняет работы по их демонтажу или ремонту, требует использования специального оборудования (кран-балка).

Возможности переоснащения авто ВАЗ 2107

Для усовершенствования возможностей своего автомобиля водители часто применяют тюнинг двигателя ВАЗ 2107, производя замену штатного силового агрегата на мотор, имеющий большую мощность. Для проведения данного мероприятия необходимо проконсультироваться с квалифицированными специалистами. При переоснащении авто нужно учитывать следующие возможности:

1. Подходит ли вновь выбранный мотор к «семерке» по габаритам и весу.
2. Имеются ли возможности состыковать новый движок с трансмиссией машины.
3. Совместим ли этот мотор с каждой из систем данного автомобиля.

Практика показывает, что по совместимости с автомобилем ВАЗ 2107 наиболее близки силовые агрегаты фирм Фиат либо Ниссан. Установка таких моторов требует минимальных последующих доработок.

https://youtube.com/watch?v=H6bP3vyS2WI

Источник

Чем отличается инжектор от карбюратора

Топливная система в автомобиле предназначена обеспечивать бесперебойную подачу топливной смеси при любых условиях эксплуатации машины, причем, ее двигатель должен одинаково хорошо работать и на холостых оборотах, и на повышенных нагрузках, также при резком ускорении. Чем отличается инжектор от карбюратора? На карбюраторном авто подача топлива (бензина) и смешивание его с воздухом осуществляется с помощью механики, инжекторной ТС управляет электроника.

Карбюраторная система (КС) включает в себя следующие элементы:

• бензобак;
• механический бензонасос;
• топливопроводы (трубки и шланги);
• карбюратор;
• воздушный фильтр с корпусом;
• топливные фильтры.

За счет работы бензонасоса топливо из бака по магистрали, проходя через фильтры, поступает в карбюраторный узел (КУ), где смешивается с воздухом в нужной пропорции, а затем уже попадает в цилиндры и сгорает под давлением. Нередко для предотвращения избытка давления системы такого типа оборудуются обратным клапаном с дополнительной магистралью для слива бензина в бензобак, еще ее называют «обраткой».

Инжектор или система распределенного впрыска (СРВ) в отличие от КС не имеет механического узла смешивания топлива с воздухом, зато в ней более точный контроль и дозирование обеспечивает электронный блок управления (ЭБУ или контроллер). В зависимости от модификации схема СРВ может несколько отличаться, но принцип у всех подобных систем одинаков, в ее состав обычно входит:

• бензиновый бак;
• топливные фильтры;
• электробензонасос (погружной или выносной);
• магистраль, состоящая из трубок и шлангов;
• форсунки (одна на каждый цилиндр);
• дроссельный узел;
• топливная рампа;
• обратный клапан;
• ЭБУ;
• электропроводка;
• воздушный фильтр с корпусом;
• регулятор холостого хода (или РХХ);
• различные датчики – расхода воздуха (расходомер, ДМРВ), температуры (ДТОЖ), окружающего воздуха (ДТОВ), детонации (ДД), положения заслонки дросселя (ДПДЗ), распределительного (ДПРВ) и коленчатого (ДПКВ) валов.

Также СРВ нередко дополняется абсорбером, электромагнитным клапаном (ЭМГ) холостого хода, лямбда-зондами (кислородными датчиками). Со временем в инжекторах схема лишь усложняется, она «обрастает» все большим количеством датчиков и систем контроля. Разобравшись, в чем разница между этими двумя топливными системами, теперь рассмотрим, как можно установить на автомобиль ТС другого типа.

Технические характеристики

1.5і л

Главным отличием двигателя ВАЗ 2114 от мотора 21083, на базе которого он был разработан, стало использование системы впрыска инжекторного типа вместо морально устаревшего карбюратора и распредвала с измененными фазами. Крепление шатунов к поршням осуществлено при помощи плавающего пальца.

Параметр	Значение
Запущен в производство	1994
Конфигурация	L4
Объем, л	1499 см куб.
Количество клапанов на цилиндр	2
Ход поршня	71 мм
Диаметр цилиндра	82 мм
Степень сжатия	9.8
Газораспределительный механизм	OHV
Номинальная мощность	78 л. с. при 5400 об. мин.
Макс. крутящий момент	116 Нм при 3 тыс. об. мин.
Система питания	Инжектор
Топливо	АИ 93
Заявленный расход бензина	7,3 л/100 км в смешанном цикле

Устанавливали на ВАЗ 2115, 21083, 21102, 21099, 21122, 2111, 2113, 21102, 21093.

1.6і л

Благодаря прибавке блока цилиндров в высоте (2.3 мм), удалось увеличить ход поршня и объем двигателя до 1.6 л. Конструкторы добились большей приёмистости и улучшений экологических показателей двигателя ВАЗ 2114.

Автомобиль получил прибавку в мощности (81 л. с. и 125 Нм крутящего момента), но потерял в экономичности. Теперь потребление АИ 95 в смешанном цикле составляет 7,6 л/100 км.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Запущен в производство	2004
Конфигурация	L4
Объем, л	1596 см куб.
Количество клапанов на цилиндр	2
Ход поршня	75,6 мм
Диаметр цилиндра	82 мм
Газораспределительный механизм	OHV
Номинальная мощность	81 л. с. при 5200 об. мин.
Макс. крутящий момент	125 Нм при 3 тыс. об. мин.
Система питания	Инжектор
Топливо	АИ 95
Заявленный расход бензина	7,6 л/100 км в смешанном цикле
Параметр	Значение
Запущен в производство	2004
Конфигурация	L4
Объем, л	1596 см куб.
Ход поршня	75,6 мм
Степень сжатия	9.6

Двигателем 1.6і комплектовались: ВАЗ 21112, 21101, 21121, 2113, 2115, Лада Гранта и Лада Калина.

16V 1.6і л ВАЗ 211440-24

Логическим развитием Калина мотора стал шестнадцатиклапанный двигатель. ВАЗ 2114, оснащённый 124-м мотором, соответствует экологическим требованиям Евро-3.

Ход поршня и диметр цилиндров остался прежним. Благодаря незначительным доработкам, при 5 тыс. об/мин двигатель развивает максимальную мощность в 89 л. с. Расход в смешанном цикле удалось уменьшить до 7.5 л. на сотню.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Запущен в производство	2004
Конфигурация	L4
Объем, л	1599 см куб.
Количество клапанов на цилиндр	4
Ход поршня	75,6 мм
Диаметр цилиндра	82 мм
Степень сжатия	10-Mar
Газораспределительный механизм	OHV
Номинальная мощность, л. с. при 5 тыс. об/мин.	89
Макс. крутящий момент, Нм при 3700 об/мин.	131
Система питания	Инжектор
Топливо	АИ 95
Заявленный расход бензина, л/100 км в смешанном цикле	7.5

16V 1.6і (124) также устанавливали на модели: ВАЗ 21124, 21123 Купе, 21104, 21114.

16V 1.6і л ВАЗ 211440-26

ДВС 21126, также известный как Приора мотор, получил ряд существенных доработок:

• произведенная Federal Mogul облегчённая шатунно-поршневая группа (39%);
• лунки для клапанов меньшего размера;
• изменённый привод ГРМ с автоматическим натяжением;
• более качественное хонингование цилиндров;

Благодаря перечисленным изменениям, мотор получил прибавку в 9 л. с. и пик момента в 145 Нм. В смешанном цикле «четырка» с 126 мотором потребляет 7.2/100 км.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Запущен в производство	2007
Конфигурация	L4
Объем, л	1597 см куб.
Количество клапанов на цилиндр	4
Ход поршня	75,6 мм
Диаметр цилиндра	82 мм
Степень сжатия	11
Газораспределительный механизм	OHV
Номинальная мощность	98 л. с. при 5600 об. мин.
Максимальный крутящий момент	145 Нм при 4 тыс. об. мин.
Система питания	инжектор
Топливо	АИ 95
Заявленный расход бензина	7,2 л/100 км в смешанном цикле

16V 1.6і (126) получает и семейство Лада (Приора, Калина, Гранта, Калина второго поколения).

Какой двигатель можно поставить на данную машину

Изначально на модель ВАЗ 2107 устанавливались 2 типа двигателей, это:

Далее рассмотрим их.

Были также двигатели 1.3 л и 1.2 л, однако они очень малочисленны и практически не встречаются.

Возможна также установка движка от ВАЗов с передним приводом, но она слишком трудоёмка и неоправданна.

Это интересно! Иногда до названия автомобиля добавляют английскую букву «i». Это означает, что двигатель ВАЗ 2107 инжектор.

Инжектор – распылитель топлива. Форсунка. По принципу работы инжекторные бензиновые моторы очень схожи с дизельными.

Выбор программы чип-тюнинга инжекторной модели ВАЗ 2107

Специалистами тюнинговых ателье и энтузиастами разработано множество версий программного обеспечения для чип-тюнинга ВАЗ 2107. Однако не все существующие программы рекомендованы к применению. Прошивка может быть «специализированная», например, существенно увеличивающая динамику при резком росте расхода топлива и снижении моторесурса. Некоторые прошивки просто не соответствуют стандартам качества и не выполняют задекларированных функций, иногда даже ухудшая характеристики двигателя.

Лучше использовать проверенные программы, рекомендованные специалистами. Некачественное ПО может вызвать проблемы в работе электронного блока управления, инжектора, выпускного тракта и других частей машины.

Поэтому желательно проводить чип-тюнинг ЭБУ двигателя в специализированных мастерских. В этом случае специалисты предварительно проведут диагностику двигателя, системы впрыска, отвода отработанных газов и прочих систем, после чего предложат оптимальную версию прошивки для конкретного автомобиля. Качественный тюнинг никак не ухудшает ресурс деталей двигателя, электронного блока управления или системы впрыска. Установка тюнингового ПО и способствует уменьшению расхода бензина, повышению износостойкости силового агрегата.

Чип-тюнинг – обратимая, но весьма ответственная операция. Поэтому если у вас нет необходимых навыков и оборудования, самым правильным решением будет обратиться в автомастерскую, специализирующуюся на программном тюнинге авто.

Технические характеристики инжекторного мотора «семёрки»

В карбюраторных системах создание горючей смеси производится непосредственно в камерах самого карбюратора. Однако суть работы инжекторного мотора на ВАЗ 2107 сводится к другому подходу формирования топливно-воздушной смеси. В инжекторе происходит резкий впрыск самого топлива в работающие цилиндры мотора. Поэтому такая система создания и подачи топлива называется ещё и «системой распределённого впрыска».

Инжекторная модель ВАЗ 2107 оснащается с завода системой раздельного впрыска с четырьмя форсунками (по одной форсунке на каждый цилиндр). Работа форсунок контролируется ЭБУ, который и регулирует поступление топлива к цилиндрам, подчиняясь требованиям микроконтроллера.

Инжекторный мотор на ВАЗ 2107 весит 121 килограмм и имеет следующие габариты:

• высота — 665 мм;
• длина — 565 мм;
• ширина — 541 мм.

Силовой агрегат без навесного оборудования весит 121 килограмм

Инжекторные системы зажигания считаются более удобными и современными. Например, ВАЗ 2107i имеет ряд важных преимуществ перед карбюраторными моделями:

1. Высокая эффективность работы двигателя благодаря чёткому расчёту количества впрыскиваемого топлива.
2. Сокращённое потребление топлива.
3. Повышенная мощность двигателя.
4. Устойчивость работы на холостом ходу, так как все режимы езды контролируются через бортовой компьютер.
5. Отсутствие необходимости постоянной регулировки.
6. Экологичность выбросов.
7. Более тихая работа мотора благодаря использованию гидрокомпенсаторов и гидронатяжителей.
8. На инжекторные модели «семёрки» легко можно установить экономичное газовое оборудование.

Однако у инжекторных моделей имеются и недостатки:

1. Затруднённый доступ к ряду механизмов под капотом.
2. Высокий риск повреждения катализатора на неровных дорогах.
3. Капризность в отношении потребляемого топлива.
4. Необходимость обращаться в автомастерские при любых неисправностях мотора.

Таблица: все характеристики двигателя 2107i

Год производства двигателей данного типа	1972 г — наше время
Система питания	Инжектор/карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на один цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объём двигателя	1452 см 3
Мощность	71 л. с. при 5600 об./мин.
Максимальный крутящий момент	104 НМ при 3600 об./мин.
Степень сжатия	8.5 единиц
Объем масла в картере	3.74 л

Силовой агрегат ВАЗ 2107i изначально использовал топливо АИ-93. Сегодня допускается заливать АИ-92 и АИ-95. Расход горючего у инжекторных моделях ниже, чем у карбюраторных и составляет:

• 9.4 литра в городе;
• 6.9 литра на трассе;
• до 9 литров в смешанном режиме езды.

Автомобиль имеет экономичные показатели расхода топлива засчёт использования инжекторной системы

Какое масло используется

Качественное обслуживание инжекторного двигателя начинается с выбора масла, которое рекомендует сам производитель. АвтоВАЗ обычно указывает в эксплуатационных документах таких производителей, как Schell или «Лукойл» и масла вида:

• 5W-30;
• 5W-40;
• 10W-40;
• 15W-40.

Двигатель ВАЗ 2106

Устройство двигателя ВАЗ 2106 практически полностью идентично мотору ВАЗ 2103 за исключением некоторых нюансов, таких как рабочий объём двигателя.

Характеристики

Год производства двигателей данного типа

1976 г – наше время

Система питания	Инжектор/карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на один цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Объём двигателя	1569 см 3
Мощность	75 л. с. при 5400 об./мин.
Максимальный крутящий момент	116 НМ при 3000 об./мин.
Расход топлива (100 км):	10.3 л
город	7.4 л
трасса	10 л
смешанный

Размеры и Вес идентичны (см. пункт Характеристики двигателя ВАЗ 2103).

Особенности эксплуатации

Полностью идентичен двигателю Ваз 2103 (смотри аналогичный развел двигателя ВАЗ 2103). Объем масла в картере также одинаков и составляет 3.75 л.

Тюнинг двигателя

Также идентичен двигателю ВАЗ 2103. Смотри раздел Тюнинг двигателя (ВАЗ 2103). Про особенности расточки будет описано ниже.

• Увеличение рабочего объёма

Идентичен пункту «Увеличение рабочего объёма двигателя ВАЗ 2103» с той правкой, что на данном двигателе не требуется точить блок цилиндров. Он уже расточен до нужных значений.

На этом статья подошла к концу. Надеемся, что вам было интересно и вы нашли для себя ответы на вопросы: «Какой двигатель можно поставить на мою машину?», «Как повысить мощность мотора не теряя надёжности?» и «Что такое инжектор?» Как видно не смотря на свои скромные показатели двигателя, ВАЗ 2107 имеет потенциал к модернизации и по скоростным характеристикам может не уступать современным машинам.

Инжекторный ВАЗ 2107 Троит мотор

Технические характеристики ВАЗ-21074 инжектор

Наиболее существенной особенностью появившейся в начале 80-х годов модели ВАЗ-21074, отличавшей её от остальных модификаций «семёрки» — оснащённость 1,6-литровым двигателем ВАЗ-2106, который первоначально работал только на бензине с октановым числом 93 или выше. Впоследствии степень сжатия была понижена, что позволило использовать топливо низших сортов.

Таблица: технические характеристики ВАЗ-21074

Параметр	Значение
Мощность двигателя, л. с.	75
Объём двигателя, л	1,6
Крутящий момент, Нм/об. в мин	3750
Количество цилиндров	4
Расположение цилиндров	рядное
Время разгона до скорости 100 км/ч, секунд	15
Максимальная скорость, км/ч	150
Расход топлива (город/трасса/смешанный режим), л/100 км	9,7/7,3/8,5
Коробка передач	5МКПП
Подвеска передняя	независимая многорычажная
Подвеска задняя	зависимая
Тормоза передние	дисковые
Тормоза задние	барабанные
Размер шин	175/65/R13
Размер дисков	5Jx13
Тип кузова	седан
Длина, м	4,145
Ширина, м	1,62
Высота, м	1,446
Колёсная база, м	2,424
Дорожный просвет, см	17
Колея передняя, м	1,365
Колея задняя, м	1,321
Снаряжённая масса, т	1,06
Полная масса, т	1,46
Количество дверей	4
Количество мест	5
Привод	задний

Динамические показатели ВАЗ-21074 уступают большинству бюджетных иномарок, но отечественный автолюбитель ценит «семёрку» за другие качества: запчасти на автомобиль недороги и общедоступны, выполнить ремонт практически любого узла и агрегата сможет самостоятельно даже начинающий водитель. Кроме того, машина чрезвычайно неприхотлива и адаптирована к эксплуатации в российских условиях.

Видео: владелец ВАЗ-21074 инжектор делится впечатлениями о машине

Двигатель от ВАЗ-2106 был установлен на ВАЗ-21074 без изменений: помимо прочего, была оставлена цепная передача распределительного вала, которая, по сравнению с ременной передачей (используемой в ВАЗ-2105) более прочная и надёжная, хотя и более шумная. На каждый из четырёх цилиндров приходится по два клапана.

Если сравнивать с предшествующими моделями, заметно улучшилась коробка передач, которая имеет пятую скорость с передаточным числом 0,819. Передаточные числа всех остальных скоростей были уменьшены по отношению к предшествующим аналогам, в результате чего КПП работает более «мягко». Позаимствованный у «шестёрки» редуктор заднего моста оснащён самоблокирующимся дифференциалом с 22 шлицами.

Карбюратор ДААЗ 2107–1107010–20, который устанавливался на ВАЗ-21074 до 2006 года, зарекомендовал себя, как достаточно надёжный механизм, который, впрочем, был очень восприимчив к качеству топлива. Появление инжектора добавило привлекательности модели, благодаря новым возможностям: теперь можно было с помощью перепрограммирования блока управления изменить параметры двигателя — сделать его более экономичным или наоборот, мощным и приёмистым.

ВАЗ-21074 оснащён двигателем мощностью 75 л. с. объёмом 1,6 л

Передняя пара колёс имеет независимую подвеску, задняя — жёсткую балку, благодаря чему автомобиль довольно устойчив на поворотах. Топливный бак вмещает 39 литров и позволяет перемещаться без дозаправки 400 км. Помимо бака для топлива, ВАЗ-21074 оснащён целым рядом других заправочных ёмкостей, в числе которых:

• система охлаждения, включающая радиатор, рубашку охлаждения двигателя, расширительный бачок, Система заполняется охлаждающей жидкостью объёмом 9,85 л;
• корпус 5МКПП — 1,35 л масла ТАД-17;
• картер двигателя — 3,75 л моторного масла;
• задний мост — 1,3 л масла ТАД-17;
• картер рулевой колонки — 215 мл гипоидного масла;
• омыватель лобового стекла — 2 л жидкости;
• гидропривод сцепления — 200 мл тормозной жидкости.

Для антикоррозийного покрытия днища используется полихлорвиниловый пластизоль Д-11А. Имея максимальную скорость 150 км/ч, автомобиль разгоняется до «сотни» за 15 секунд. От ближайшего предшественника — «пятёрки» — ВАЗ-21074 получил тормозную систему и схожую внешность. Эти две модели отличаются:

• формами багажника и капота;
• решётками радиатора;
• задними фонарями;
• хромированными накладками на бамперах.

Среди отличий ВАЗ-21074 и ВАЗ-2105 — форма задних фонарей

Характеристика ВАЗ 2107

Эксплуатационные показатели	Значение
Максимальная скорость, км/ч	150
Расход топлива л:
Город	9,6
Трасса	6,9
Смешанный	8
Норма токсичности Euro	Euro 2
Двигатель
Объем силового агрегата, см3	1451
Тип топлива	бензин
Количество и расположение цилиндров	4/R
Система питания	Распределительный впрыск
Число клапанов	8
Максимальный крутящий момент, Н*м при об/мин	115 при 3450
Максимальная мощность, л.с	71
Трансмиссия
Тип трансмиссии	Механическая
Количество ступеней	5
Тип привода	Задний
Подвеска
Устройство передней подвески	Независимое многорычажное
Устройство задней подвески	Зависимое, на витых пружинах
Передние тормозной механизм	Дисковый
Задний тормозной механизм	Барабанный

Изначально семерка комплектовалась движком с кубатурой 1,5 л., но в процессе производства силовой ряд был расширен.

Модификации моторов установленных на ВАЗ 2107.

Параметры	Модельный ряд двигателей ВАЗ
2103	2104	2106	21067	21067-20
Диаметр цилиндра, ход поршня	76 80	76 80	79 80	79 80	79 20
Рабочий объем	1,5	1,5	1,6	1,6	1,6
Степень сжатия	8,5	8,5	8,5	8,5	8,5
Система питания	карбюратор	Распределительный впрыск	карбюратор	Распределительный впрыск	Распределительный впрыск
Номинальная мощность, кВт	52,5	52,5	54,8	54,5	53,5
Номинальная частота вращения	5600	5000	5600	5000	5300
Марка топлива	(АИ-92)	(АИ-92)	(АИ-92)	(АИ-92)	(АИ-95)
Свечи зажигания	А17ДВР, FE65CPR, А17ДВ-10	А17ДВРМ, BRISR, SUPER, LR 15YC	А17ДВР, FE65CPR, А17ДВ-10	А17ДВРМ, BRISR, SUPER, LR 15YC	А17ДВРМ, BRISR, SUPER, LR 15YC
Норма токсичности	Евро-0	Евро-2	Евро-0	Евро-2	Евро-3

Какими двигателями оснащается ВАЗ 2107

Модель ВАЗ 2107 выпускалась с 1982 по 2012 год. За 30 лет существования автомобиль неоднократно дорабатывался, изменялся, чтобы более точно соответствовать современным требованиям. Изначально «семёрка» задумывалась как автомобиль с задним приводом малого класса в кузове седан. Однако в некоторых странах ВАЗ 2107 дорабатывался и модифицировался, из-за чего может считаться универсальной моделью автомобиля.

В зависимости от года выпуска и страны-производителя (в разное время ВАЗ 2107 выпускал не только российский АвтоВАЗ, но и заводы в европейских и азиатских странах), модель оснащалась различными видами двигательных аппаратов:

То есть всего в линейке ВАЗ 2107 было 14 версий — либо с карбюраторными моторами либо с инжекторными.

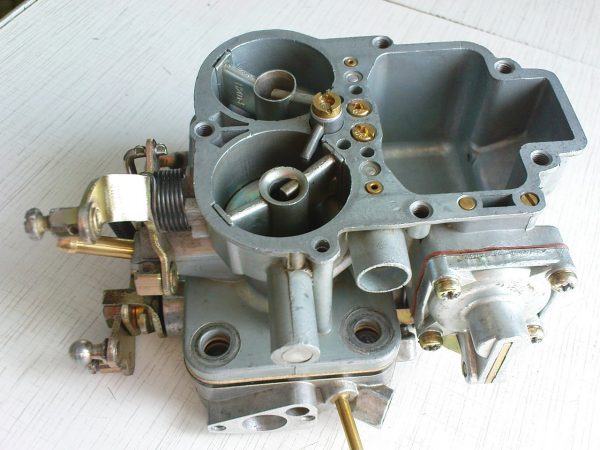

Технические характеристики ВАЗ 2107 (карбюратор)

На ВАЗ 2107 изначально устанавливался карбюратор объёмом 1,5 и 1,6 литра. В СССР в 1980–1990 гг практически все выпускаемые модели оснащались двигателями такого объёма — этой мощности вполне хватало для поездок по городу и загородным трассам. Двигатель использует для создания топливовоздушной смеси бензин АИ-92. Также были карбюраторы объёмом 1,3 и 1,2 литра, но они не пользовались особой популярностью.

Карбюратор на «семёрке» не обладает крупными габаритами: в ширину устройство имеет 18.5 см, в длину 16 см, в высоту 21.5 см. Общий вес всего механизма в сборе (без топлива) составляет 2.79 кг. Мотор работает со свечами зажигания определённого типа — марки А17ДВР или А17ДВ-10*.

Максимальная мощность рассчитывалась по ГОСТ 14846: 54, 8 кВт (или 74, 5 лошадиных сил).

Диаметр рабочих цилиндров составляет 79 мм, тогда как ход поршня может достигать 80 мм. Установленный порядок работы цилиндров производится по схеме 1–3-4–2 (эту схему необходимо знать каждому автомастеру, так как при несогласованном запуске цилиндров работа карбюратора будет нарушена).

Размер коленчатого вала составляет 50, 795 мм, сам вал вращается со скоростью 5400 об/мин. Если смотреть с лицевой части автомобиля (со стороны радиатора), то коленвал вращается по часовой стрелке. Установленный на модели маховик имеет наружный диаметр 277,5 мм.

Система смазки на карбюраторах ВАЗ 2107 комбинированная, то есть смазывание трущихся деталей производится как под давлением, так и методом разбрызгивания. Если следовать рекомендациям инженеров АвтоВАЗа, то в карбюраторный мотор «семёрки» нужно заливать масла, соответствующие стандарту API SG/CD. Также рекомендуется подбирать смазочную жидкость по классификации SAE (Общества автомобильных инженеров в США). Таким образом, если объединить два этих принципа подбора масел, то в карбюраторный двигатель «семёрки» лучше залить:

АвтоВАЗ установил допустимый расход масла во время эксплуатации автомобиля. Так, потеря 0.7 литров масла на 1000 километров пути считается допустимой (разумеется, если нет утечек).

Откуда такая норма 700г на 1000. Это больше похоже на норму ГАЗ-53,по крайней мере в хозяйстве,где я одно время работал давали литр масла где-то на 200л бензина. Я же написал чисто по собственому случаю-всегда держал масло MAX. в картере,и нигде ниоткуда не текло и не капало, а при замене уровень на 2 спички ниже MAX. был, и это за 8000. Это-нормальный расход масла, как в книге «естественный расход масла на угар». А когда стало при замене MIN. поставил на капиталку,и,как оказалось,не зря

Продвинутый

Ресурс карбюраторного мотора до капитального ремонта сравнительно небольшой — примерно 150–200 тыс. километров. Однако благодаря простоте конструкции капремонт не потребует больших вложений, при этом обновлённый мотор будет работать в том же режиме, что и новый. В целом ресурс двигателя ВАЗ 2107 сильно зависит от манеры езды и заботливости водителя:

Смотря как ездить и какое масло лить. В идеале — 200 тыс, потом капиталка гарантирована

Просветлённый

У меня ходил 270 тыс, ходил бы и больше, но случайность заставила его разобрать и сменил все что нужно без расточки.

Мореход

Характеристики двигателя ВАЗ-2107

Одной из главных характеристик является мощность двигателя автомобиля ВАЗ-2107, которая может быть различной в зависимости от модификации машины. К примеру, с момента ее появления на отечественном рынке (1976 год) было выпущено три модели с карбюраторными моторами:

• ВАЗ-2107 1,5: объем двигателя 1451 см 3 , мощность 72 киловатта;
• ВАЗ-21072 1,3: объем 1290 см 3 , мощность 64 киловатта;
• ВАЗ-21074 1,6 л. с: объем двигателя 1569 см 3 , мощность 74 киловатта.

Кроме того, производитель выпустил две модификации авто с инжекторным силовым агрегатом – 2107i 1.6 (мощность двигателя 70 киловатт) и 1,6МТ (73 лошадиные силы). Нельзя не упомянуть и о модели 21073 1,7 с центральным впрыском топливовоздушной смеси. Данная разновидность «семерки» использует в качестве топлива бензин АИ-95 (остальные модели – АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться наибольшей мощностью в 76 лошадиных сил.

Мощность двигателя напрямую зависит от объема цилиндра. Карбюраторные модификации силовых агрегатов по сей день считаются самыми надежными и способны использоваться в течение длительного времени, не требуя сложного обслуживания и ремонта. В то же время инжекторные значительно мощнее, но они сразу же требуют обращения в автосервис даже при малейших отказах или сбоях в работе. Кроме того, оснащенные инжектором моторы более экономно расходуют бензин, что сегодня является весьма важным критерием выбора.

Очень важно знать, что ни один автомобиль не сможет демонстрировать заявленную производителем мощность в течение долгого времени, если не обеспечить полное соблюдение требований по его эксплуатации. Поэтому необходимо регулярно заменять моторное масло и масляные фильтры, а также охлаждающую жидкость

Сильный перегрев или отсутствие смазки приводит не только к снижению мощности, но и к возникновению серьезных поломок отдельных элементов силового агрегата.

Вес двигателей автомобилей ВАЗ-2107 составляет в среднем 120 килограммов. Это значительно осложняет работы по их демонтажу или ремонту, требует использования специального оборудования (кран-балка).

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Кузов несущей конструкции, цельнометаллический, сварной. Тип кузова — седан.

Габаритные размеры ВАЗ 2107

На автомобиле ВАЗ 2107 устанавливается карбюраторный двигатель модели ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1,6 л.

В последние годы производства данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 л, оборудованными впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигателях ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными редукторами. Установка на автомобилях двигателей с распределенным впрыском топлива, а также применение системы улавливания паров бензина и каталитических нейтрализаторов в системах выпуска позволили снизить токсичность отработавших газов и расход топлива, повысить надежность пуска двигателя в холодную погоду. Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Неисправности штатного двигателя ВАЗ 2107

Принято различать основные неисправности штатного двигателя «семёрки». Все они требуют скорого и обязательного разрешения во избежание капитального ремонта.

Перегрев двигателя

Частая неисправность, вызванная разными причинами и грозящая пробоем прокладки ГБЦ или сложным ремонтом двигателя. Обычно при перегреве мотора на приборной панели сигнализирует индикатор. К сожалению, многие автомобилисты несвоевременно реагируют на стрелку, приближающуюся к красной зоне.

При первых симптомах перегрева надо действовать уже за рулём:

• открыть воздушную заслонку;
• включить вентилятор отопителя, поставив на самую высокую скорость;
• поставить нейтральный режим коробки передач, постараться за счёт инерции скатить машину на край дороги (обязательно включить аварийку);
• оставить двигатель поработать на холостом ходе 2–3 минуты.

Это сработает, если из-под капота не вырываются клубы пара, т.е., уровень перегрева низкий. Помните, что сразу глушить двигатель при таком перегреве не рекомендуется. Так делается лишь при условии, что прорвало шланг, и есть угроза разгерметизации системы охлаждения.

После поворота ключа в обратное положение, мотор полностью не глушится, работает за счёт псевдокалильного зажигания, поэтому его надо заглушить принудительно, поставив рычаг КПП в любое положение, кроме нейтральной, и нажать на тормоз — затем отпустить муфту сцепления.

После остановки мотора антифриз продолжает циркулировать, оказывая наибольшее воздействие на соединения деталей двигателя. При неблагополучном исходе это грозит образованием паровых пробок. Явление принято называть «тепловым ударом».

Если перегрев моторной установки сопровождается выбиванием пара из-под капота автомобиля, инструкция по устранению выглядит уже иначе.

1. Открыть капот, проверить наличие антифриза в расширительном бачке, целостность шлангов, радиатора и термостата.
2. Взяться тряпкой за крышку бачка, осторожно выкрутить на 1 оборот, чтобы вышло давление. Работать крайне аккуратно, чтобы не ошпарило горячим тосолом!
3. Восстановить причины перегрева и разгерметизации системы охлаждения: обмотать лопнувший шланг изолентой или заменить, закрыть образовавшуюся из-за коррозии трещину на радиаторе, залить нужную дозу хладагента и т. д.

В некоторых случаях виновником перегрева становится датчик, включающий моторчик вентилятора. Его легко проверить: надо скинуть оба провода с клемм датчика и соединить их между собой — если вентилятор заработает при включённом зажигании, надо менять датчик, он не работает.

Также может глючить термостат, регулирующий прохождение потоков антифриза через радиатор и около него. Проверяется узел системы охлаждения так: на прогретом моторе следует ощупать рукой верхний и нижний патрубки, соединяющие мотор с радиатором. О неисправности термостата можно судить по холодному нижнему шлангу.

Стук двигателя

Он бывает разным.

1. В первую очередь, когда речь заходит о стуке, имеется в виду шатун. Если элемент начинает стучать, то сразу падает давление масла. Как правило, опытные автомобилисты легко распознают звук испорченного шатуна по глухому стуку, увеличивающемуся по мере ускорения автомобиля.
2. Стук бывает и в коренных шейках коленвала, когда в системе падает давление, и слышится глухой металлический шум. Он распознаётся на всех оборотах моторной установки, и диагностировать неисправность можно без разбора ДВС.
3. Стук на холодную проявляется на изношенных моторах. Ничего страшного в нём нет. Просто зазоры между сопрягающимися деталями превысили допустимые нормы, когда силовая установка нагревается, всё приходит в норму.
4. Стук возможен из-за биения клапанов, что возникает из-за плохой настройки «постели» распредвала или износа рокера.
5. Наконец, он может быть вызван ослабеванием цепного привода. В этом случае хорошо различим металлический звон на холостых оборотах. При увеличении оборотов, звук пропадает частично или полностью.

Дым из сапуна

Если заходит речь об этом, дым в глушитель не идёт, никакого пара, но машина начинает расходовать масло литрами. Одновременно засоряются первый и четвёртый цилиндры двигателя.

Эта неисправность имеет несколько причин: изменение компрессии двигателя, износ маслоотражательных колпачков или лопание колец.

Троение двигателя

Семейство автомобилей ВАЗ, оснащённых инжекторными системами старого поколения, часто «грешит» таким эффектом, как троение. Причины неисправности, как правило, следует искать в системах впрыска, топливоподачи и т. д.

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств, инжекторная ВАЗ 2107 имеет некоторые недостатки:

• Расположение двигателя и других агрегатов в подкапотном пространстве осталось таким же, как у “классики” старого образца. Это затрудняет доступ к некоторым деталям. Однако система впрыска достаточно надежна, поэтому не требует частого обслуживания в процессе эксплуатации.
• Инжекторная “семерка” оборудована катализатором, который легко повредить при проезде через препятствия. Поэтому при движении по неровной дороге надо быть осторожнее.
• Двигатель с инжектором более требователен к качеству топлива, чем карбюраторная вариация. При использовании некачественного бензина возможно загрязнение системы, требующее проведения внепланового обслуживания агрегата.
• При поломке системы впрыска ее не удастся починить и настроить “на коленке” в гаражных условиях. Придется обращаться на СТО.
