Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными. На переднеприводных автомобилях используется подвеска типа “Макферсон” или “многорычажка”. Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют “гранаты”, доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым “слабым местом” переднего привода. Несмотря на прочные материалы, используемые при производстве “гранат”, а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность ШРУСа и не “попасть” на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том, как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности “гранаты”.

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние “гранаты” контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате “старения резины”, воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Когда требуется замена

Как осуществить замену гранаты на автомобиле ваз 2110

Если во время движения на своем автомобиле вы слышите шум, который исходит от передней части автомобиля, обязательно проверьте состояние пыльника. Довольно часто замена пыльника наружного шруса ВАЗ 2114 становится повседневной задачей сотрудников сервисных центров.

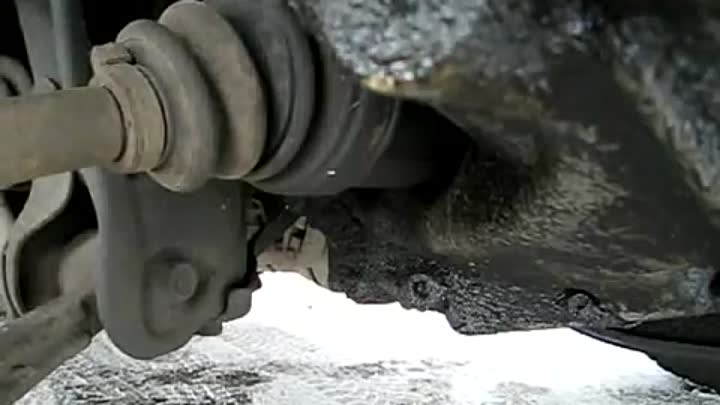

Для проверки достаточно вывернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике точно потребуется замена наружного шруса ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь

Много ее или мало, уже не так важно. Загрязнения приводят к нарушению функциональности устройства

В подобных ситуациях, когда шрус поврежден, продолжать движение своим ходом настоятельно не рекомендуется. Это опасно для вас, вашего автомобиля и остальных участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогостоящий ремонт, поскольку пока вы доберетесь до гаража или автосервиса, повредите еще ряд узлов и элементов машины.

Определение неисправности ШРУСА

Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, 2114.

Как проверить ШРУС

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену “гранаты” лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Замена гранаты на ВАЗ 2114: как заменить ШРУС самому

Стоит отметить, что ШРУС (шарнир равных угловых скоростей), более известный среди автолюбителей под обиходным названием «граната», отличается достаточно большим сроком службы. Однако, как и в случае с любой другой деталью или узлом, ресурс данного элемента ограничен. Еще важно понимать, что на состояние ШРУСа не малое влияние также оказывают индивидуальные особенности эксплуатации ТС.

В любом случае, если хрустит граната на ВАЗ 2114, ВАЗ 2115 или другом автомобиле, указанный элемент нужно менять. Далее мы рассмотрим, как выполняется замена ШРУСа ВАЗ 2114 в условиях обычного гаража, а также на что следует обратить внимание в рамках выполнения данной процедуры. При этом приведенная ниже информация позволит также изучить, как менять ШРУС ВАЗ 2115 или других авто с похожей конструкцией.

denisok-1994 › Блог › Как проверить ШРУС на исправность своими руками

Шарнир равных угловых скоростей (ШРУС) — неотъемлемый узел всех передне- и полноприводных автомобилей. Он обеспечивает передачу крутящего момента на полуось и ведущее колесо.На полуосях установлены два шарнира: внутренний ШРУС, расположенный со стороны коробки передач; внешний ШРУС, расположенный со стороны колеса. Узел состоит из 4 деталей: сферический корпус, внутренняя обойма, сепаратор и шарики. Как любая деталь машины, шарниры постепенно изнашиваются и требуют замены.Причины поломки ШРУСа Опыт работы станций техобслуживания показывает, что неисправности ШРУСов возникают даже у новых машин с небольшим пробегом. Существует несколько причин поломки: Отсутствие смазки. В результате трения металл без смазки начинает стачиваться. Неправильная установка ШРУСа. Повреждение пыльника. Через дырки в механизм попадает вода и абразивные частицы, которые ускоряют износ шариков и канавок. Агрессивная манера вождения или буксировка тяжелых прицепов. Высокая нагрузка на узел, возникающая в результате быстрой езды по плохой дороге, резком разгоне и большой нагрузке на автомобиль ускоряет износ шарниров. Низкое качество деталей. Бракованные или поддельные детали не служат долго. Механическое повреждение. В результате ДТП или попадания колеса в глубокую яму может произойти разрушение деталей. Люфт шаровых опор. «Болтающиеся» колеса увеличивают нагрузку на детали. Естественный износ. Признаки неисправности ШРУСа Если вовремя не обнаружить и не устранить проблему, узел может развалиться во время движения. В этом случае добраться домой удастся только на эвакуаторе. Поэтому нужно оперативно реагировать на следующие признаки неисправности ШРУСа: Хруст во время движения в повороте. Люфт в соединениях узла. Хруст во время начала движения или резком ускорении. Рывки при разгоне. Эти признаки могут появиться и при других неисправностях. Поэтому перед поездкой в автомагазин нужно проверить исправность шарниров равных угловых скоростей. Проверка исправности ШРУСа Неисправности внутреннего и внешнего ШРУСов проявляются по-разному. Для проверки внешнего шарнира нужно максимально вывернуть руль и не спеша проехать по площадке. При таком положении руля образуется максимальный изгиб между полуосями. При этом неисправный внешний ШРУС будет издавать хруст, зависящий от скорости движения. Добиться максимального искривления внутреннего шарнира сложнее. Для этого нужно проделать следующие операции: вывесить колеса, подняв машину домкратом или подъемником; завести двигатель; включить передачу. В таком положении неисправный внутренний шарнир будет отчетливо хрустеть. Как проверить ШРУС на ВАЗ 2109 и 2114 Стандартная проверка «на слух» не всегда позволяет безошибочно выяснить исправность шарниров. Прежде чем покупать дорогостоящие детали, убедитесь что проблема кроется именно в них. Для этого проделайте такие операции: установите автомобиль на яму и вывесите колеса; осмотрите состояние пыльников; проверьте люфт между полуосями. Как проверить исправность ШРУСа на Форд Фокус 2 Алгоритм проверки шарниров Ford не отличается от приведенного выше. Как проверить ШРУС на Рено Логан Поломку деталей выдает характерный хруст (звук) и люфт полуосей. Как заменить ШРУС своими руками Для замены шарниров вам понадобятся следующие инструменты, детали и материалы: новый ШРУС; молибденовая смазка; новая гайка крепления наружного шарнира; зубило; новый пыльник; выколотка; молоток; набор гаечных ключей; съемник для шаровых и рулевых тяг; баллонный ключ; монтировка; домкрат и подпорка. Выполнить работу в одиночку трудно. Поэтому попросите друга помочь вам. Алгоритм действий по замене ШРУСа выглядит так:

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

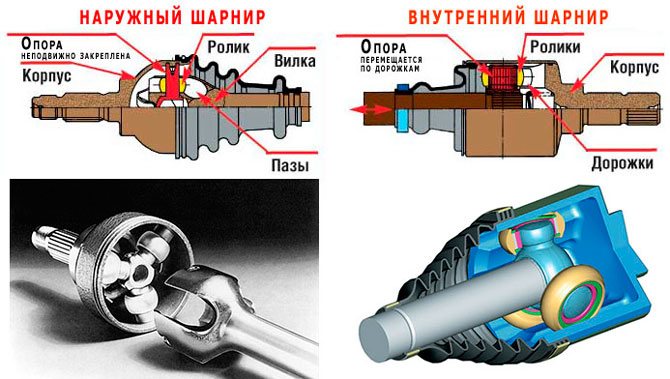

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.

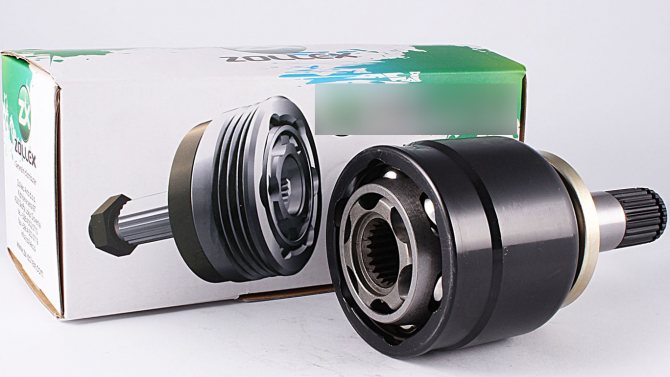

12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

CalvinKlein73 › Блог › Как определить неисправности внутреннего ШРУСа.

Внутренний шрус

– это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха.

Причины на это могут быть разными:
1.
Плохое качество или же полное отсутствие смазочных материалов на элементах;
2.
Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;
3.
Попадание в механизм различного мусора и воды из-за повреждений пыльника;
4.
Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
5.
Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Типичные неисправности:
1.
Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;
2.
Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.
3.
Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;
4.
Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Определение хруста от наружного ШРУСа.

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко тронтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов. При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Неисправности ШРУСов

Главная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность – это пыль и грязь, которая попадает внутрь подшипника. Элемент оснащается пыльником. Но часто эти защиты разрушаются – обязательно следите за состоянием пыльника. Увидеть его можно, заглянув под автомобиль. При этом колеса выворачиваются до упора в одну из сторон. Если на резиновом чехле обнаружена смазка, разрывы или трещины, требуется замена пыльника внутреннего ШРУСа.

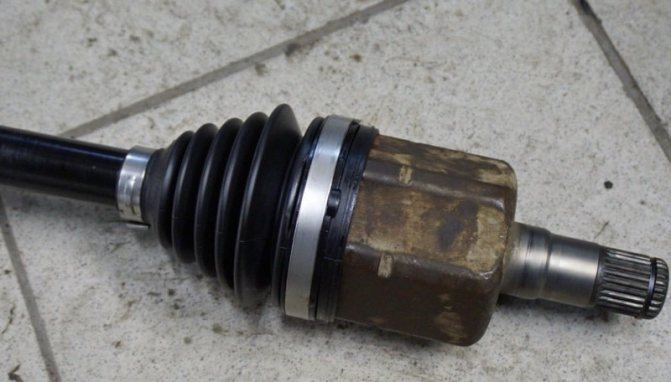

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Замена

Менять гранату своими руками лучше с помощником.

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим — практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

В конструкции современных переднеприводных легковушек и полноприводных кроссоверов для передачи вращательного движения от двигателя к передним колесам применяются ШРУСы (или «гранаты»). Шарниры обеспечивают стабильную скорость вращения приводных валов независимо от угла поворота колес и перемещений подвески. Такой тип привода состоит из двух шарниров, внутреннего и внешнего, которые закреплены на полуоси. Внутренний ШРУС вставляется в коробку переключения передач, а наружный закреплен в колесной ступице.

Конструкция внутреннего и внешнего ШРУСов различна: Внутренняя граната компенсирует вибрации двигателя и КПП, а также продольные перемещения полуоси при поворотах, но обладает небольшим углом изгиба. Устройство внешнего шарнира не допускает осевых перемещений рабочих частей, но обеспечивает непрерывную передачу момента вращения при изменении взаимного расположения валов в широких пределах (от 40 до 70 градусов).

Существует две основных модификации этого узла ходовой части автомобиля: шестишариковый ШРУС Рцеппа и трипоидный шарнир равных угловых скоростей. Чтобы определить, какой ШРУС лучше, трипоидный или шариковый, нужно ознакомиться с их рабочими свойствами.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое — привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Преимущества шарикового шарнира

Конструкция с шестью шариками при компактных внешних размерах обладает высокой надежностью и износоустойчивостью. Нагрузка распределяется на большую контактную площадь, поэтому ШРУС может передавать крутящий момент высокой интенсивности без негативных последствий для детали.

Также шариковый шарнир обладает большим углом поворота сепаратора, минимальным люфтам между элементами и соответственно низкими вибрационными нагрузками при начале движения машины. Принцип работы ШРУСов при движении автомобиля смоделирован в следующем видеоролике:

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

Замена пыльника наружного ШРУСа ВАЗ 2114, внутренней или наружной гранаты

Чтобы поменять ШРУС, необходимо подготовить рабочее место и инструменты. Прежде всего, потребуется гараж с ямой, домкраты, подпоры. Также нужно иметь гаечные ключи «17», «19» и «12», а также ключ на «30». Еще необходимо подготовить съемник для выпрессовки рулевого наконечника, веревку или провод, смазку ШРУС-4 или подходящие аналоги, молоток и плоскогубцы.

Перейдем к самой замене:

• ставим машину на ручник, под колеса устанавливаются противооткатные упоры, снимаются передние колеса;
• затем отворачивается гайка подшипника передней ступицы, после авто поднимается на домкрате;
• под машину можно положить колесо и опустить с домкрата;
• затем при помощи ключа «17» откручиваются два болта крепления тормозного суппорта по одному сверху и снизу;
• теперь нужно развести тормозные колодки отверткой;
• после снимается тормозной суппорт в сборе с тормозными колодками и установочной скобой;
• затем тормозной суппорт нужно подвязать проволокой или веревкой таким образом, чтобы конструкция не провисала на тормозном шланге;
• теперь при помощи ключа «19» следует открутить гайку рулевого наконечника;
• открутив гайку, нужно поставить съемник для выпрессовки рулевого наконечника из поворотного рычага и выпрессовать наконечник;
• затем ключом «17» открутить пару болтов шаровой опоры;
• далее нужно открутить гайку подшипника ступицы, снять шайбу;
• теперь можно открутить крепление шаровой опоры к поворотному кулаку, после чего вывести ШРУС из отверстия подшипника и далее сильным рывком вынуть вал с гранатами (если вручную вынуть не удается, нужно аккуратно нажать отверткой);
• обратите внимание, если масло из КПП не сливалось, чтобы оно не вытекало, отверстие нужно заткнуть чистой тряпкой;
• дальше при помощи пассатижей следует взяться за и разжать большой хомут, поддеть его отверткой и разъединить;
• после снимаются остатки пыльника со ШРУСа, после чего точно так же разводится и меньший хомут, а чехол сдвигается по валу;
• на данном этапе молотком нужно выбить старый ШРУС из приводного вала колес, оттереть чистой тряпкой смазку;

Как видно, заменить сам ШРУС (внутренний или наружный) или его пыльник не так трудно, как может показаться на первый взгляд. При этом больше сложностей связано не с самой заменой, а с разборкой и демонтажем старого узла. Так или иначе, приведенная выше информация позволяет получить представление об особенностях данного процесса, а также нюансах, которые следует учитывать в рамках выполнения данной процедуры.

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Источник

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

• Головки и накидные ключи
• Головка на 30 (отсутствует в некоторых наборах)
• WD-40 или подобное средство
• Молоток
• Вороток – чем длиннее, тем лучше
• Пассатижи
• Домкрат
• Отвертка
• Тиски
• Бензин и щетка для очистки поверхностей
• Щетка по металлу
• Наставка (бронзовая, медная)
• Щетка по металлу
• Не обойтись без напарника
• И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

• Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
• Когда меняется , из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
• Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.
• В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
• Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
• После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
• Откручиваем колесные болты и снимаем колесо с автомобиля.
• Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
• Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
• После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
• Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

• Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
• При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
• Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
• После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
• Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.
• В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
• Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
• После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

• Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.

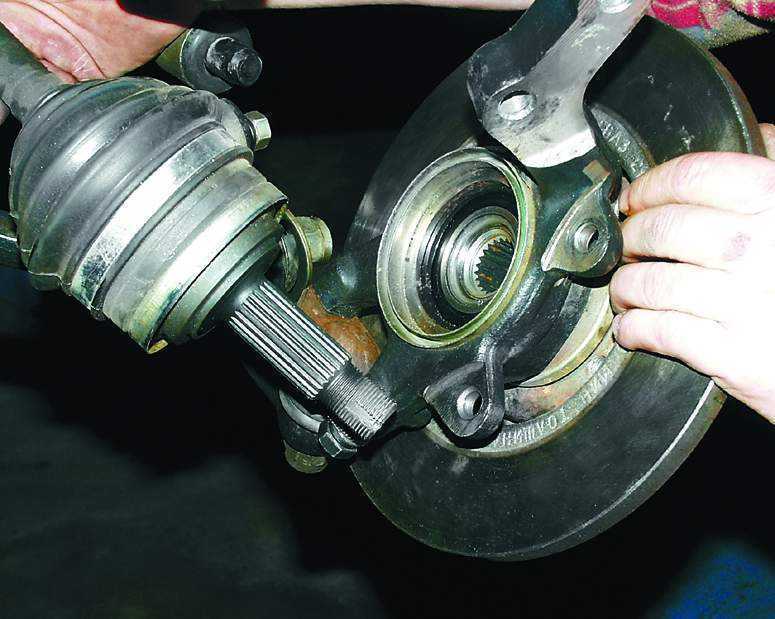

• Вставляем шлицы в ступицу.
• Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
• Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
• Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
• Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
• Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
• Не забудьте залить масло в КПП.
• После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя. Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Гранату какой фирмы выбрать?

Занимаясь поиском комплектующих, стоит подойти к их выбору с вниманием. Шрус является основной частью привода автомобиля и часто выходит из строя, поэтому запчасть стоит выбирать не только из соображений цены, но и качества.

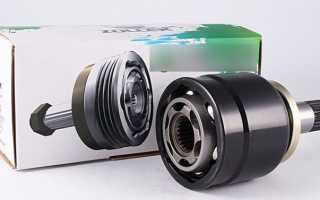

Лучше найти оригинал, внимательно смотрите на коробку, в которой продается шрус, так как зачастую можно встретить очень качественную подделку. Также обратите внимание на каталожный номер детали, он должен быть таким – 2108-2215056. Средняя цена около 2000 рублей.

Рассматривая к покупке сертифицированные аналоговые запчасти, стоит смотреть на качество изготовления. Даже читая большую часть положительных отзывов о том или ином бренде, не стоит исключать процент брака, который есть всегда.

Выбор ШРУСа по производителю

Шарниры равных угловых скоростей – востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.

Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.

Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.

Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

О прекращении выпуска ШРУСов 2108 Как нам сообщили специалисты одной из тольяттинских СТО ВАЗа, с апреля 1999 года на ВАЗе прекращен выпуск наружных шарниров дет. 2108- 2215012 приводов передних колес. Советуем обращать внимание на эту информацию при ремонте, замене указанных детелей.

О прекращении выпуска наружных шарниров (дет. 2108-2215012) приводов передних колес. С апреля 1999 года на ВАЗе прекращен выпуск наружных шарниров дет. 2108- 2215012 приводов передних колес. Приводы передних колес всех переднеприводных автомобилей с указанного времени комплектуются только шарнирами дет. 2110-2215012. Шарниры 2110 отличаются от шарниров 2108 следующими особенностями: – у корпуса наружного шарнира 2110-2215020, за счет уменьшения с диаметра 57,2 мм (допуск +0,25) до диаметра 56.5 мм (допуск +0,25), фаска 45″ визуально больше. чем у корпуса шарнира 2108-2215020; – у сепаратора наружного шарнира дет. 2110-2215024 все окна одинакового размера, а сепаратор дет. 2108-2215024 имеет два окна больших, чем у остальных окон, размеров (для обеспечения собираемости с корпусом и обоймой); – у обоймы 2110-2215022 выполнена ступенька, для обеспечения собираемости с сепа- ратором. У обоймы 2108-2215022 такой ступеньки нет.

Для исключения необоснованных затрат на гарантию ПРЕДПИСЫВАЮ: 1. Замену приводов передних колес 2108/10-2215010/011 (или наружных шарниров), укомплектованных наружными шарнирами 2108 (или деталями шарнира 2108). по гарантии не производить;

Процесс замены

Замена внутреннего шруса у ВАЗ 2114 не сложный процесс, имея под рукой нужный инструмент, ремонт можно произвести за пару часов. Выполняя работу своими руками можно сэкономить значительную сумму денег, так как за подобную процедуру в сервисах просят около 5000 рублей. Чтобы продлить срок службы механизма, старайтесь время от времени проверять пыльник гранаты. Это поможет продлить срок службы нового шруса и не потребуется возвращаться к вопросу ремонта автомобиля в ближайшее время.

Источник

Инструмент, необходимый для замены, подготовительные работы

Замена ШРУСа на ВАЗ-2114 своими руками займет около одного часа времени. Но следует приготовить необходимый инструмент. Для работы понадобятся ключи на 17 и 19. Также следует подготовить набор головок. Дополнительно понадобится баллонный ключ, монтажные лопатки, вороток, домкрат. Еще подготавливают смазку ШРУС-4, ветошь, пассатижи. Для большего удобства, машину следует загнать на эстакаду или на яму.

Снятие и замена передних приводов колес на Ваз 2110

Приводы передних колес — это детали, которые, в прямом смысле, позволяют автомобилю двигаться. Снятие приводов производят при замене ШРУСОв («гранат») и при демонтаже КПП. Привод колес может быть поврежден,погнут, в следствии въезда в глубокую яму на большой скорости или любым подобным физическим воздействием. Далее мы рассмотрим, как снять и заменить передние приводы колес на Ваз 2110 и из модификациях.

1. В начале слейте масло из коробки передач. Для этого ключем на 17 отверните пробку,которая показана на фотографии.

В коробке примерно 4 литра масла. Подготовьте заранее чистую тару данного объема. Затем заверните пробку.

2. Вторым шагом будет откручивание гайки подшипника передней ступицы (Замена подшипника передней ступицы )

3. Затем отверните пару болтов шаровой опоры. (Замена шаровой опоры ВАЗ 2110)

4. Отодвиньте поворотный кулак в сторону и выведите привод из ступицы и положите его на растяжку.

5. Используя монтажную лопаточку как рычаг, выталкните корпус внутреннего шарнира из КПП. При этом не повредите защитное кольцо внутреннего шарнира.

6. Теперь можно полностью достать правый привод

7. Подденьте стопорное кольцо, которое фиксирует привод в коробке передач и снимите его.

9. Если необходимо снять левый привод или КПП, нужно в отверстие поставить заглушку по форме и размеру, похожую на хвостовик корпуса внутреннего шарнира.

10. Левый привод снимается аналогично правому.

П о л е з н о: Монтажную лопатку для удобства можно опереть о болт крепления колеса, который вставлен в углубление картера КПП.

11. Выпрессуйте корпус внутреннего шарнира и достаньте левый привод.

ВАЖНО: При установке привода передних колес стопорное кольцо на хвостовике корпуса внутреннего шарнира нужно заменить на новое.

12. Введите хвостовик корпуса внутреннего шарнира в отверстие коробки передач и досылайте до места, протолкнув весь привод, либо стуча медным молотком по торцу наружного шарнира.

Похожие статьи

xn—-8sbapc1bfiir0a.xn--p1ai

Снятие и установка приводов передних колес

Вам потребуются: отвертка, ключи «на 17», «на 19», торцовая головка «на 27», вороток.

1. Слейте масло из коробки передач.

2. Сняв защитный колпак, расконтрите гайку ступицы.

3. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, куском трубы.

ПРЕДУПРЕЖДЕНИЯ

При отворачивании гайки ступицы автомобиль должен быть установлен на земле!

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, установленном на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

4. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.

5. Снимите переднее колесо и окончательно отверните гайку ступицы.

6. Снимите упорную шайбу.

7. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

8. Отверните гайку крепления шарового шарнира рулевой тяги.

9. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

10. Выверните два болта и отсоедините шаровой шарнир рычага передней подвески от поворотного кулака.

11. Отведите в сторону поворотный кулак со стойкой…

12. …и выньте шлицевый хвостовик наружного шарнира из ступицы.

13. С помощью монтажной лопатки выдавите хвостовик внутреннего шарнира привода из коробки передач.

ПРИМЕЧАНИЕ

Если вы предполагаете снимать оба привода, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний шарнир) и только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала сместятся и приводы невозможно будет установить.

14. Снимите вал привода.

15. Устанавливайте привод переднего колеса в порядке, обратном снятию.

vaz-2115i.ru
