Как пользоваться магнитолой

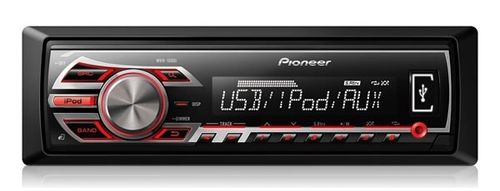

Настраиваем автомобильную магнитолу Pioneer

Статья о том, как правильно настроить автомобильную магнитолу Pioneer. Особенности настройки, пошаговый алгоритм. В конце статьи — интересное видео о настройке радиостанций на магнитолах «Пионер».

Название автомагнитолы «Pioneer» для современного русского человека может звучать несколько архаично по вполне понятным причинам, но, тем не менее, это название говорит само за себя – первая из первых.

И это действительно так: международная корпорация Pioneer Corporation вот уже много десятилетий предоставляет на мировой рынок свою продукцию с гарантией высокого качества.

Поэтому вам не придется жалеть о потраченных деньгах после приобретения этой великолепной магнитолы. И вот, она уже красуется на передней панели в салоне вашего автомобиля, вы включаете ее… Но что это? Вместо качественной музыки вы слышите какие-то хрипы, которые нисколько не услаждают вашего слуха, а, скорее, наоборот.

Так что же это? Брак? Обман? Прежде всего, возьмите себя в руки и не торопитесь с обвинениями в адрес поставщиков и производителей. Ларчик открывается просто: ваша магнитола нуждается в настройке. Да, в этом все дело. А поскольку настройка магнитолы «Pioneer» — занятие весьма непростое, мы сейчас поэтапно расскажем вам, как это делается.

Если это 1, 2 и далее, то перед вами типичный бюджетный вариант магнитолы «Pioneer». А к настройке можете приступать лишь в том случае, если приобрели модель 3100 и выше. В качестве примера возьмем магнитолу Pioneer DEH 3100.

Настройка радиостанций на магнитолах Pioneer

pioneer 4019 настройка часов

Инструкция по эксплуатации

Pioneer mosfet 50wx4 настройка радиостанций
Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
5. Серый. Соединяется с положительным контактом динамика — переднего правого.
6. Черно-серый — минусовой контакт правого переднего динамика.
7. Белый — плюс переднего левого динамика.
8. Черно-белый — минусовой контакт этой же колонки.
9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

1. Схема соединения магнитолы с усилком

2. Маркировка контактов на штекере

3. Обозначение контактов на разъеме

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли

Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Как подключить авто магнитолу самому (Pioneer)

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Положения джойстика

Для начала охарактеризуем все возможные движения джойстика. Положения его рукоятки могут быть следующими:

• вверх;
• вниз;
• влево;
• вправо;
• утопленное положение.

Итак, начнем. Выставляем громкость примерно на 30 единиц, не обращая внимания на возможные хрипы в процессе воспроизведения. После этого утопите джойстик и перейдите в перечень настроек.

Здесь вы увидите большое количество опций, но пусть это вас не пугает: сейчас вам потребуется только одна настройка. Начинайте поворачивать джойстик в левую или в правую сторону, пока не найдете пункт «Аудио». Нашли? Теперь нужно еще раз утопить джойстик и войти в «Аудио», а там уже ищите пункт, в котором обозначены баланс и фадер. Выглядит он так: FADER / BALANCE.

Повторно нажмите на джойстик, чтобы высветились надписи FAD 0, BAL 0. Если вместо нулей окажутся другие числа – ничего страшного. Это лишь означает, что раньше здесь уже производилась настройка.

Если вы наклоните джойстик в правую сторону, то таким образом перейдете из настроек фадера в настройки баланса. Вращение джойстика позволит вам регулировать эти параметры. В такие моменты актуальное меню будет мигать.

Установите фадер в позицию + 15. Звук при этом необходимо пропускать только на переднюю акустику, чтобы задние динамики не мешали настройке фронтальных колонок.

Обзор автомагнитолы JVC KD-R90BT

Настройка автомагнитолы jvc

Компания JVC с самого начала своего существования любит удивлять автовладельцев необычными головными устройствами. Данное правило применимо и к JVC KD-R90BT. Итак:

• На фоне своих аналогов данный аппарат выглядит весьма необычно. Несмотря на простой внешний вид, магнитола сможет удивить даже самого предвзятого меломана.
• Главным минусом консоли остаются пластиковые кнопки, окрашенные под алюминий.
• В процессе воспроизведения магнитола с легкостью читает названия файлов.

• Дисплей имеет возможность смены цветовой схемы, вот только яркость экрана могла бы быть немного повыше.
• Управлять магнитолой как всегда очень просто, что применимо для всех видов автомагнитол JVC.

Несмотря на свои скромные размеры, автомагнитола JVC KD-R90BT имеет очень мощный усилитель. Встроенный и выполненный по технологии MOS-FET, его 24-битный цифровой преобразователь передает звучание в полном объеме. Выходная мощность автомагнитолы — 200 ВТ (4х50 Вт), и предварительно звук проходит через 5-полосный эквалайзер. Стоит отметить, что звукокомпенсатор полностью устраняет задержки волны от головного устройства до динамика. Усилитель обладает следующими техническими характеристиками:

• Он оснащен полевыми транзисторами.
• Максимальная мощность составляет 4х50 Вт.
• Номинальная мощность составляет 20 Вт.
• Звучание колеблется в районе 40-20 000 Гц.
• 5 — полосный эквалайзер.
• Возможность сохранения собственных настроек звука.
• Звуковой процессор с возможностью выравнивания задержек.

• Регулировка уровня громкости делится на 3 области.
• Встроенные фильтры частот.
• Функция активации максимального усиления звука.
• Фейдер – возможности регулировки уровня громкости передних/задних колонок.
• Дополнительные линейные выходы на сабвуфер(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).

Несмотря на быстро теряющую популярность CD-дисков, производители все-таки решили установить в магнитолу CD-плеер. Главной особенностью плеера является чтение перезаписываемых дисков. CD-плеер поддерживает MP3 и WMA форматы, при частоте звучания от 5-20 000Гц. Воспроизведение осуществляется как в случайном порядке, так и методом повтора. Изъятие диска, возможно, осуществить даже при выключенном питании.

Технические характеристики CD-плеера:

• За счет схемы работы ADS плеер читает как CD-R, так и CD-RW диски.
• Устойчивость считываемого механизма к экстремальным условиям.
• Диапазон звукового воспроизведения 5 – 20 000Гц, уровень шума 102 дБ.
• Воспроизведение в случайном и повторяющемся режиме.
• Отображение имени аудиофайла на дисплее.
• Выгрузка носителя даже при выключенном питании.

Дополнительные возможности

Автомагнитола JVC KD-R90BT обладает следующими возможностями:

• Наличие двух линейных входов USB и Bluetooth адаптера.
• Совместимость со всеми системами мобильных приборов.
• Съемная передняя панель с защитным пластиковым футляром.
• Отображение на главном экране монохромных часов.
• Автоматическое приглушение звука, если раздался звонок на телефон.
• Мультифункциональный пульт дистанционного управления.
• Наличие адаптера Passer, с функциями управления магнитолой на руле автомобиля.

Комплектация

Набор автомагнитолы JVC KD-R90BT поставляется в следующей комплектации:

• Непосредственно автомагнитолы.
• Микрофон.

Микрофон для автомагнитолы jvc

• Набор кабелей.
• Провода питания.
• Пульт ДУ.
• Инструкция.
• Гарантийный талон.
• Футляр для панели.
• Монтажные инструменты.

Антенна для автомагнитолы jvc

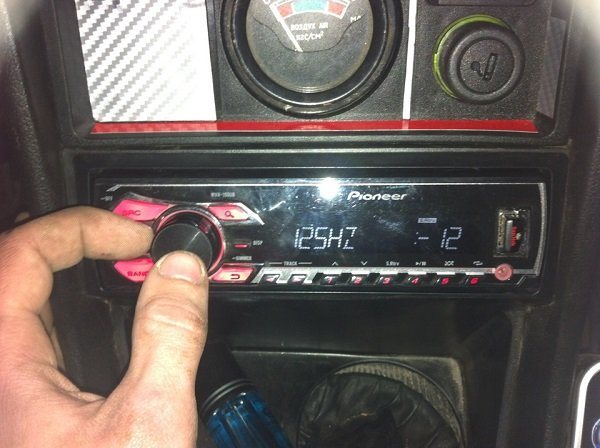

Настройка частоты среза

Теперь начинаем регулировать частоту среза. Наклоните джойстик в левую сторону и выйдете из фадера в главное меню (Имейте в виду, что, наклоняя джойстик влево, вы всегда будете передвигаться из функциональных настроек в главные).

Начинайте поворачивать джойстик, чтобы найти регулировку фильтра передней акустической системы. Меню этих настроек выглядит так: HIGH PASS FILTER. Затем утопите джойстик, и в результате на экране появится HPF OFF. Это оповещение свидетельствует об отключении фильтра, в результате чего вся сила звука идет на фронтальные динамики, что, разумеется, влечет за собой ненужные искажения.

В очередной раз надавливаем на джойстик, и вместо HPF OFF появится HPF 50 (если этот номинал регулировался раньше, то число может оказаться иным). Число 50 означает, что в данный момент на фронтальные колонки начнет поступать сигнал, частота которого не ниже 50 герц. Это частота сабвуфера, и, стоит сказать, что совладать с ней могут только мощные динамики.

Для того, чтобы выйти из настроек, воспользуйтесь кнопкой BAND, которая находится в левой нижней части панели. А теперь, вращая джойстик и таким образом регулируя громкость, можете проверить звук на искажения. Если настройка прошла неудачно, и ее результат вам не понравился, повторно зайдите в меню фильтра и, вращая джойстик, поменяйте число на очередной показатель и проверьте звук снова.

Итак, в результате регулировки мы поучили великолепный, чистейший звук, но при этом осталось ощущение, что что-то пошло не так. А все потому, что в этом звуке отсутствуют низкие частоты, что на данном этапе настройки совершенно естественно. Эта беда вполне поправима – нужно всего лишь тыловые колонки перевести в режим сабвуфера.

Аудио

Передние динамики

Настроив радиоприёмник, а также подключив источники звука, можно заняться качеством звучания.

1. После настройки громкости нажимают на регулятор, чтобы попасть в меню настроек.
2. Здесь ищут пункт «Аудио».
3. Нажав на рукоятку, входят в это меню.
4. Полистав его, находят указание Fader.
5. Нажимают на ручку, чтобы попасть в это подменю.
6. Как обычно, выбирают меню Fader (оно должно замигать).
7. Крутя рукоятку, ставят значение в 15 единиц.
8. Однократным качанием ручки влево выходят обратно в меню «Аудио».
9. Теперь нужно найти фильтр высоких частот — HIGH PASS FILTER (HPF).
10. Входят в меню.
11. На экране, скорее всего, HPF также равен нулю.
12. Подкрутив рукоятку, ставят 50.
13. Качая рукоятку влево, выходят из меню.

Задние динамики

Передние динамики чисто работают, теперь пора задние динамики на полке перевести в режим сабвуферов — благо Pioneer и такое может.

1. Выключают магнитолу.
2. Нажав, удерживают кнопку включения (как будто собираются настраивать режим «демо»).
3. Попав в меню, ищут надпись в виде SW Kontrol.
4. Утопив рукоятку, входят в это меню.
5. Вращением её выставляют параметр на SW.
6. Подтверждают, нажав на рукоятку ещё раз.
7. Нажимают кнопку выключения — сохранение параметров, выход из меню.
8. Затем возвращаются в меню «Аудио» (нажатие на ручку громкости и выбор вращением).
9. Нажав на ручку, входят в меню.
10. Здесь ищут надпись SW SETTING1. Нажимают на ручку для входа.
11. Из трёх вариантов, представленных в меню, выбирать нужно один из двух — Normal или Rev.
12. Выбрав, качают ручку влево — возврат в «Аудио».
13. Поворот ручки по часовой стрелке высветит меню SW SETTING2.
14. Входят в него нажатием на рукоятку. Заводская настройка покажет 80 HZ 0. Вращая рукоятку, уменьшают первое значение.
15. Выбрав желаемое, качают ручку вправо для изменения второго параметра. Это уровень мощности. Диапазон здесь от минус шести до плюс шести. Дать оптимальные параметры не получится — всё зависит от качества используемых динамиков.
16. Нажав Band, выходят из меню.

Перед тем как переходить к следующим настройкам, проверяют на разной громкости, как работают выбранные настройки. Если что-то не нравится — повторяют описанные шаги, пробуя другие значения.

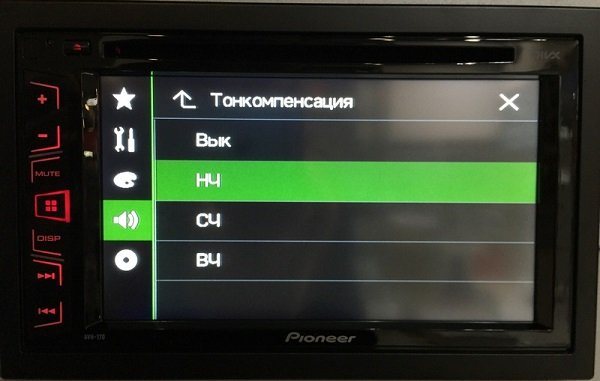

Тонкомпенсация

Спрятан этот параметр в том же меню «Аудио».

1. Входят в меню, находят параметр Loudness.
2. Выбирают нажатием на ручку.
3. Здесь предлагается три значения — High, Middle, Low (соответственно высокий, средний, низкий).
4. Этот параметр отвечает за подстройки частот при низком уровне громкости. Оптимальные установки тут тоже дать не получится — выставляют опытным путём.
5. Качая ручку влево, выходят в «Аудио» или из настроек — нажав Band.

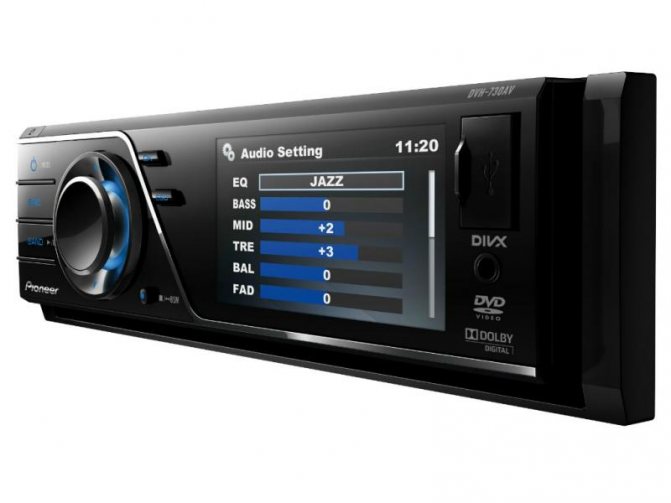

Настройки эквалайзера

Для продвинутых меломанов приведём ещё несколько настроек эквалайзера. Скрыты они в том же меню «Аудио».

1. Войдя в меню, вращают рукоятку для выбора параметра EQ SETTING.
2. Входят в это меню (в зависимости от модели, возможно, тут будет нужно войти ещё в одно меню). Три параметра, предлагаемых в этом меню, отвечают раздельно за настройки нижних, средних, высоких частот.
3. Выставляют в соответствии со своими предпочтениями. В некоторых моделях здесь можно выбрать несколько предустановленных настроек. В зависимости от динамиков и собственных предпочтений настраивают эти параметры.

Настройки тут ничем не отличаются от других — выбор нажатием, изменение вращением, выход на уровень выше — качанием ручки влево.

Настраиваем режим сабвуфера

Для настройки режима нам придется поработать с предварительными настройками, которые у Пионера, к счастью, имеются в наличии. Оказаться в меню этих настроек несложно. Для этого нужно выключить магнитолу и затем надавить на кнопку включения (слева вверху) и удерживать ее в таком положении, пока не загорится дисплей. Загорелся? Вот и все, теперь вы находитесь в меню предварительных настроек.

В качестве отступления скажем, что почти все опции, о которых пойдет речь ниже, всегда были на таких магнитолах, с той разницей, что вход в эти настройки совершался по-разному. Это либо удержание джойстика в утопленном положении, либо удержание кнопки «функции». Но при этом магнитолу необходимо отключить – иначе в предварительное меню зайти нельзя.

Пойдем дальше. Итак, перед вами перечень предварительных настроек. Покрутите рукоятку, чтобы выяснить, какие опции имеются в наличии. Там вы можете увидеть настройки языка, поиск радиостанций, включение дополнительных входов и т. д. Но вам нужно найти название SW Control.

Чтобы найти это название, крутите рукоятку. Нашли? Очень хорошо. Далее жмите на джойстик и смотрите на экран. На нем должна всплыть надпись REAR SP FUL, которая сообщит вам о том, что весь звук уходит на задние колонки, а нам необходимо, чтобы система вошла в режим сабвуфера.

Крутите ручку далее, до тех пор, пока FUL не поменяется на SW. Так и оставьте. С предварительными настройками все закончено. Теперь включите магнитолу, нажав кнопку включения. Как только появится звук, вы сразу обратите внимание на то, что задние колонки не слышно вообще.

Не пугайтесь, потому что это совершенно нормально. Ведь вы при помощи предварительных настроек всего лишь ввели задние колонки в искомый режим, а теперь их предстоит еще и настроить.

Повторно зайдите в «Аудио», благо теперь вы уже в курсе, как это сделать. В этом меню вращайте ручку джойстика, чтобы найти обозначение SW SETTING1. После этого коротко утопите джойстик, и в результате вы увидите в левой стороне дисплея пункт SW, а с правой стороны могут высветиться целых три пункта: NORMAL, REV и OFF. Ну, с OFF все ясно – это выключение режима. Для настроек вам эта функция не понадобится.

А вот команда NORMAL означает, что динамики функционируют в нормальном режиме при диффузоре, работающем вверх. Надпись REV означает, что динамики работают в режиме реверса при диффузоре, работающем вниз. Вращая рукоятку, остановитесь на каком-либо из этих режимов. Кстати, опытные автолюбители знают, что автомашинам с кузовом типа «седан» лучше всего подходит режим реверса.

Утопите джойстик и зажгите таким образом на дисплее SW 80 HZ 0. Даем расшифровку: 80 – фильтр частоты. То есть, именно такая частота идет на колонки. Если они у вас овальной формы, то в таком случае диапазон частоты можно ограничить до 50 герц.

При таком срезе получается приятный насыщенный бас в сабовом режиме. Но если вас что-то не устроило, то здесь вы можете провести эксперименты с разными вариантами. Поворачивая ручку вправо, вы обнаружите показатели уровня мощности режима от -6 до +6. Методом проверки выберете тот показатель, при котором на динамиках не будет искажений. Вот и все. Настройка режима сабвуфера завершена.

Выходите из меню с помощью все той же кнопки BAND. После этого проконтролируйте тыл на разных уровнях громкости и при необходимости отрегулируйте мощность звука.

Как настроить магнитолу Пионер? Под колонки или сабвуфер, используя эквалайзер и фильтры LPF, HPF

Настройка магнитолы Pioneer в машине начинается со сброса текущих установок. В результате эквалайзер фильтры для колонок HPF и сабвуфера LPF вернётся к заводским установкам. Это можно сделать двумя способами, найти соответствующий раздел в меню автомагнитолы или отключить клемму масса от аккумулятора.

Отметим что, нижеприведённая методика настройки магнитолы рассчитана на пользователя начального уровня, и в ней нет ничего сверхсложного. Но также, качество воспроизводимого звука только на 33% зависит от состава и качества компонентов аудио системы.

Ещё на треть оно зависит от правильности установки оборудования, и оставшиеся 33% — от грамотности настройки аудиосистемы.

Если у вас сбрасываются настройки при выключении зажигания, проверьте схему подключения магнитолы. Скорее всего желтый провод подключен к замку зажигания а не на прямую к аккумулятору.

Эквалайзер

Эквалайзер позволяет сделать звучание более ровным – поднять или понизить басовые, средние и высокие частоты.Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.

Эквалайзер находится в разделе «» меню настроек, пункт EQ. В нём можно выбрать одну из предустановленных стандартных настроек. Для тех, кого эти варианты не устраивают, предусмотрено два набора пользовательских настроек (Custom).Переключаться между ними можно как из меню, так и кнопкой EQ рядом с джойстиком.

Чтобы произвести изменения частотных параметров в пользовательской настройке, нужно выбрать её колёсиком и нажать на джойстик. Затем поворотом колеса выбрать одну из полос частот эквалайзера. Снова нажать на джойстик и выставить положение от -6 (ослабление частоты) до +6 (усиление).

Действуя таким образом можно сделать одни частоты громче, другие – тише.

Универсального рецепта настройки эквалайзера на магнитоле не существует. Производится она на слух в зависимости от предпочтений потребителя. Кроме того, разные варианты регулировки подбираются под определённый жанр музыки.

Можно дать лишь приблизительные рекомендации:

• если будет воспроизводиться тяжёлая музыка, стоит усилить бас – 80 Гц (но не слишком, +2–+3 достаточно).Ударные же инструменты звучат в районе- 250 Гц;
• для музыки с вокалом нужны частоты примерно 250-800+ Гц (мужские голоса ниже, женские – выше);
• для электронной музыки понадобятся высокие частоты – 2,5-5 кГц.

Настройка эквалайзера является очень важным этапом.С помощью данного инструмента можно кратно улучшить качество звучания. Даже в случае, если акустика не является очень дорогой и качественной.

Фильтр высоких частот

Далее находим пункт HPF (High-passFilter). Это фильтр высоких частот, который обрезает частоту звука, подаваемого на динамики, ниже их граничного паспортного значения. Делается это из – за того, что,стандартным динамикам (13–16 см) из-за небольшого диаметра диафрагмы и малой мощности очень сложно воспроизводить низкие частоты. Вследствие этого звук воспроизводится с искажениями даже на небольшой громкости. Если обрезать низкие частоты, можно будет получить чистое звучание в большем диапазоне громкости.

Если у вас нет сабвуфера, то рекомендуем установить HPF фильтр на частоте 50 или 63 Гц.

Затем можно выйти из меню кнопкой возврата и проверить результат. Делать это лучше на громкости 30.

Если качество звука не устраивает, или если вы находитесь на природе, и хочется устроить громкую дискотеку, можно поднять нижнюю границу от 80–120 Гц и более. Такой же уровень граничного среза рекомендуется применить при наличии сабвуфера. Эти мероприятия позволят кратно увеличить чистоту и громкость воспроизводимого звука.

Также здесь есть регулировка крутизны затухания частот. На Pioneer она бывает в двух положениях – это 12 и 24 дБ на октаву. Советуем вам установить данный показатель на 24 дБ.

Фильтр низких частот (сабвуфер)

После того, как мы разобрались с колонками, выполним настройку магнитолы под сабвуфер. Для этого нам понадобится фильтр низких частот. С его помощью мы состыкуем частоты колонок и сабвуфера.

Ситуация выглядит следующим образом. Когда мы убрали с акустики бас (установили HPF на 80+), у нас получился громкий и качественный звук. Следующим этапом мы должны “пристыковать” к нашим колонкам сабвуфер. Для этого заходим в меню, выбираем пункт аудио, в нём находим раздел управление сабвуфером.

Здесь имеются три значения:

1. Первая цифра – это частота среза сабвуфера. Здесь всё так же, как и с эквалайзером. Конкретных значений установки просто не существует, а диапазон, в котором можно “поиграться”, составляет от 63 до 100 Гц.
2. Следующая цифра – это громкость нашего сабвуфера. Думаем, тут всё просто, можно сделать сабвуфер громче или тише относительно акустики, шкала от -6 до +6.
3. Следующая цифра – это крутизна затухания частот. Она также, как и в HPF может быть или 12 или 24. Здесь также небольшой совет: если устанавливаете высокий срез, то сделайте крутизну спада на 24, если более низкий, то можно установить на 12 или 24.

Качество звучания зависит не только от настройки вашей аудиосистемы, но и оттого какие динамики у вас установлены. Если вы хотите заменить их, советуем ознакомиться со статьей «что необходимо знать при выборе автомобильной акустики»

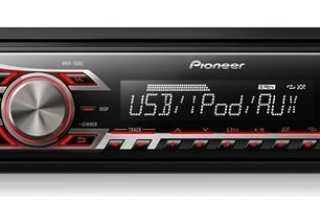

Настройка радио

Даже любимая музыка, записанная на флешку или USB накопитель, со временем может надоесть. Поэтому многие автолюбители любят слушать радио во время поездки. Правильно настроить радио у магнитолы Pioneer несложно и может осуществиться буквально в несколько движений – нужно лишь выбрать диапазон, найти и сохранить станции.

Настроить радио можно тремя способами:

• Автоматический поиск станций. Для этого нужно найти пункт BSM в меню настроек и запустить поиск. Автомагнитола найдёт станцию с самой высокой частотой в радиодиапазоне и остановится — её можно сохранить, нажав кнопку с цифрой 1–6. Далее поиск станций продолжится в сторону уменьшения частоты. Если ничего не найдётся, в скрытом меню настроек можно изменить шаг поиска со 100 кГц на 50кГц.
• Полуавтоматический поиск. Находясь в режиме радио, нужно зажать кнопку «вправо». Запустится сканирование диапазона, и произойдёт поиск, такой же, как в автоматическом режиме.
• Ручная настройка. Короткими нажатиями кнопки «вправо» в режиме радио можно переключиться на определённую частоту. Затем станция сохраняется в памяти.

Когда все 6 мест для сохранённых станций заполнятся, можно переключиться на следующий раздел памяти. Всего их 3. Таким образом можно сохранить до 18 радиостанций.

Выключение режима Demo

Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.

Отключение демо-режима осуществляется очень просто:

• Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
• В меню поворотом колеса доходим до пункта DEMO.
• Переключаем демо-режим из положения ON в OFF.
• Выходим из меню кнопкой BAND.

Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).

Таким образом, после покупки современной модели Pioneer, настройкой магнитолы вполне можно заняться самостоятельно. Правильно отрегулировав параметры аудио, можно добиться весьма качественного звучания даже простой аудиосистемы и получить хорошую звуковую картину при минимальных затратах.

Тонкомпенсация

На этом хотелось бы закончить, но мы кое о чем забыли — о тонкомпенсации. Это такой режим. Найти его несложно в меню аудио-настроек при помощи вращения джойстика. Находите надпись LOUDNESS. Утопите джойстик, и слева загорится все та же LOUDNESS, а справа отразятся три уровня: низкий, средний и высокий.

Эта настройка регулирует высокие и низкие частоты на небольшой громкости. То есть, чем тише звук, тем яснее ощущается влияние этой настройки. Однако если вы включили звук на полную мощность, то этот режим не будет ощущаться вообще. Поэтому можете зафиксировать высокий уровень, который обозначается надписью HIGH.

Порядок действий в случае если автомагнитола pioneer не включается

Итак:

• вначале необходимо удостовериться, что питающее напряжение находится в пределах 12-14 В;
• далее нужно убедиться в исправности предохранителя и дросселя – L951;
• диоды D951 и D952 выполняют защитную функцию, поэтому в их исправном функционировании также следует удостовериться;
• напряжение стабилизатора Q952 должно равняться 5-ти В, в противном случае, устройство является неисправным;
• датчики Q601и Q602 могут неожиданно перестать функционировать и как следствие, вся автомагнитола также перестанет работать;
• на выходе 68 MKIC601 питающее напряжение должно равняться 5-ти вольтам, на этом же выходе всегда должен присутствовать также сигнал лог.1;
• на транзисторе Q609 располагается ключ, исправность которого также необходимо проверить;
• автомагнитола pioneer оснащена двумя кварцеровыми генераторами МК и КК, которые также необходимо проверить на предмет исправности.

Автомагнитолы ремонт

Что необходимо предпринять, если не удалось обнаружить причины неисправности:

• первостепенно необходимо выполнить проверку импульса, который заключён в управляющей цифровой шине;
• цифровая шина управления располагается в пространственном промежутке между съёмной панелью и МК;
• если импульс отсутствует, значит, причина неисправности заключена в микроконтроллере IC601 или IC901.

Подвеска на съёмной панели перестала функционировать

Автомагнитола ремонт

Алгоритм проверки:

• вначале нужно проверить подвеску лампы питания, а точнее её цепь;
• нередко, когда съёмная панель имеет неплотное соединение, необходимо проверить соответствующий разъём соединения;
• на транзисторах Q960 и Q961 располагается ключ, исправность которого также необходимо проверить;
• вместе с этим, следует удостовериться, что на выходе IC601 есть сигнал ILPW.

Настройка магнитолы Pioneer в своей машине

Пожалуй, нет такого автовладельца, который после покупки нового автомобиля или новой магнитолы не столкнулся бы с необходимостью её настройки для получения более качественного и глубокого звучания. Для этого достаточно проделать ряд несложных манипуляций, которые мы рассмотрим на примере настройки магнитолы компании Pioneer, пользующейся большой популярностью в России.

Для чего необходима настройка магнитолы Pioneer

Прежде чем перейти к процессу настройки аудиомагнитолы Pioneer, стоит уяснить, для чего необходимо делать это:

1. Это делается для того, чтобы максимально раскрыть аудиовозможности головного устройства и установленной в автомобиле акустики.
2. Знание настроек позволит без проблем подключать различные внешние устройства, устранять хрипы и искажения аудиокомпозиции, а также изменять язык интерфейса и прочие обыденные характеристики, правильная настройка которых сделает использование устройства более комфортным и понятным.

Некорректная регулировка магнитолы способна свести на нет звучание даже самой дорогой и качественной акустики профессионального уровня.

Технические характеристики

Головное устройство Пионер оснащено 4-канальным усилителем 50 Вт х 4 «Мосфет», который согласуется с акустикой 2 Ом. Низкий уровень выходных шумов и соотношение сигнал/шум Hi-Fi класса, обеспечивают высокое качество звучания при проигрывании компакт-дисков. Магнитола имеет технические характеристики:

• выходная мощность — 50 Втх4;
• номинальная мощность — 22 Втх4;
• диапазон частот FM-тюнера — 87,5-108,0 МГц;
• потребляемый ток — 10 А;
• размеры (ШхГхВ) — 178х162х50 мм.

Магнитола имеет типоразмер 1 DIN.

Что можно и нужно настроить в технике этой фирмы

В зависимости от модели аудиомагнитолы пользователь имеет возможность самостоятельной регулировки таких параметров, как:

• эквалайзер;
• радиостанции;
• язык меню;
• время;
• включение или отключение беспроводного протокола Bluetooth (если таковой имеется) и AUX;
• активация/деактивация деморежима и прочее.

Среди всего озвученного особое внимание стоит обратить на настройку эквалайзера, а также радио, где первое пригодится для любителей слушать собственную музыку, а второе — для автовладельцев, предпочитающих музыке с диска/флешки радиостанции. Особенные регулировки необходимы также для сабвуфера.

Настройка штатных акустических систем

Для автомобилей, оснащенных штатной акустикой, возможно проведение упрощенной настройки. Такая потребность обычно возникает у клиентов, для которых звучание штатной аудиосистемы является допустимым.

В объем настройки входят: регулировка тембрального баланса системы для проигрывания музыкальных композиций с различных источников (радио, CD, SD, USB, Bluetooth), оптимизация звучания фронтальных и тыловых каналов.

При настройке используются предусмотренные производителем возможности: от регулировок вч, сч, сч/нч диапазонов и сабвуфера, до эквализации акустической системы.

Продолжительность настройки штатной аудиосистемы составляет 1 час.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Настроить радио на магнитоле JVC

Наличие радио в магнитоле дает много дополнительных возможностей ее пользователю. Так, он может прослушивать музыкальные новинки, новости, рекламу и прочее. При этом без ограничений во времени, в любое время дня и ночи. Главное – выполнить необходимые мероприятия по настройке радиостанций в аудиоустройстве.

Для этого потребуется присоединить к устройству антенну, как показано на фото. Она может устанавливаться как в машине, так и снаружи. Главное, чтобы она поддерживала диапазон АМ/FM радиосигналов. После этого можно переходить к основной настройке. Для этого перевести устройство в режим радио. С помощью кнопок вверх и вниз вручную или воспользоваться функцией автопоиска. После настройки можно их пронумеровать. Это упростит их использование и сократит время поиска необходимой радиостанции.

Настройка блютуз на магнитоле JVC

Функция блютуз позволяет сопрягаться с другими устройствами и воспроизводить информацию на магнитоле. Самый яркий пример, это телефон. Чтобы настроить данную функцию, необходимо использовать кнопку config. В появившемся меню отыскать функцию Bluetooth и включить ее. Поможет в проведении данных манипуляций колесо menu-tune. После этого можно добавлять новые устройства для сопряжения. Проводится это с помощью соответствующей функции. Также можно выполнить поиск нового устройства.

Все настройки автомагнитолы несложные, поэтому легко выполняются и на ходу. Но, как показывает практика, все же рекомендуется автомобиль остановить и выполнить данную процедуру. Ведь она требует внимания, которое при движении транспорта лучше направить на дорогу. Это позволит избежать дорожно-транспортного происшествия

• Как настроить часы на автомагнитоле JVC
• Какие автомагнитолы хорошие
• Как выбрать автомагнитолу

— автомагнитола JVC.

Установите автомагнитолу в приборную панель и подключите к автомобилю.

Время на магнитоле отображается на дисплее. Устанавливается с помощью нажатия кнопки S/SEL — вход в меню.

После входа в меню автомагнитолы нажмите кнопку «1» на панели управления магнитолы, на дисплее появится CLOCK H (установка часа). Нажимайте кнопки прокрутки назад/вперед или регулятор громкости (путем прокрутки в одну или другую сторону), установите таким образом «Часы».

После установки «Часов» нажмите кнопку «2» на панели управления магнитолы, после появления на дисплее надписи CLOCK M (установка минут), будет возможным установление «Минут», далее действуйте аналогично установке «Часов».

В меню автомагнитолы предусмотрены два формата времени 24H/12H (24 или 12 часовой).

Формат 24H будет показывать время в формате 24 часов, т.е. если время будет 23 часа 15 мин., то на дисплее будет изображение 23:15, если же формат часов будет 12H, то дисплей будет показывать это же время, как 11:15.

Нажмите кнопку «3» на панели управления, на дисплее появится формат времени 24H/12H, выбор также производится кнопками прокрутки назад/вперед.

Приобретение аудиосистемы известного производителя не является гарантией того, что вы получите в машине качественное звучание. Достичь идеала поможет только правильная настройка автомагнитолы. Все подробности и нюансы этого процесса описаны ниже.

Видео: находим радиостанции на магнитофонах «Пионер»

Настраиваем эквалайзер

Для настройки эквалайзера заходим в пункт меню EQ SETTING1, в котором можно установить уровень амплитуды сигнала для средних, высоких и низких частот. В пункте EQ SETTING2, который также находится в главном меню настроек, пользователь может выбрать центральную частоту коррекции сигнала, а также ширину регулированного диапазона. ДВсё это доступно для ВЧ, СЧ и НЧ.

Выбирать параметры настроек необходимо исходя из возможностей динамиков и личных предпочтений слушателя.

Как включить AUX

Чтобы активировать режим AUX, который по умолчанию не активен, необходимо выключить магнитолу, а потом включить её длительным нажатием кнопки FUNC, после чего ищем надпись AUX:OFF и кнопками вверх/вниз выбираем пункт AUX:ON.

Видео: лёгкий способ сделать AUX на любой автомагнитоле своими руками

Важно: вход в меню функции может быть осуществлён посредством зажатия другой кнопки, к примеру, SRC или SOURCE.

Включаем Bluetooth

Для того чтобы активировать Bluetooth, необходимо зайти в меню основных настроек и найти там подпункт BT AUDIO и выбрать ON. После этого включаем Bluetooth на смартфоне/планшете и ищем магнитолу.

После того как магнитола найдена, подключаемся к ней, для чего может потребоваться введение ключа безопасности — по умолчанию «0000».

Как настроить часы

Для настройки часов нужно войти в меню основных настроек, что можно сделать, включив выключенную магнитолу зажатием кнопки SRC или зажав центральную кнопку джойстика. После чего находим блок CLOCK SET, где можно установить формат и само время. Также в меню присутствует блок CLOCK OFF, изменением показателя которого можно включить или отключить отображение времени на устройстве.

Как выключить

Отключения магнитолы происходит путём зажатия кнопки SRC или SOURCE (но стоит помнить, что на данную функцию может быть запрограммирована и другая кнопка, к примеру, FUNC, что напрямую зависит от модели используемой магнитолы).

После того как магнитола полностью настроена, можно смело наслаждаться качественным и сочным звучанием аудиосистемы автомобиля, что позволит сделать даже длительные поездки более комфортными и приятными.

Секреты автомобильной алхимии: рецепты создания своей незамерзайки

Самостоятельно подключаем светодиодную ленту в машине

Видео: pioneer 4019 настройка часов

Также в некоторых магнитолах Pioneer вызвать меню настроек часов можно одновременным зажатием клавиш CLOCK + FUNC либо зайдя в пункт SYSTEM и найдя там соответствующие подпункты CLOCK SET/CLOCK OFF, который находится в основном блоке настроек.

Как поменять язык

Для изменения языка настроек заходим в системные настройки (SYSTEM), находящиеся в основном блоке настроек, для чего может потребоваться удержание кнопок SRC или SOURCE. После этого находим подпункт LANGUAGE, где выбираем необходимый нам язык.

Видео: меню «глубоких» настроек+отключение DEMO режима+отключение времени

Выключаем демо

Для отключения деморежима выключаем автомагнитолу, а потом вновь включаем её длительным нажатием кнопки SRC (может быть кнопка SOURCE), после чего попадаем в стартовое меню настроек, где при помощи джойстика или кнопок «вправо-влево» находим подпункт DEMO ON, после чего меняем его параметр на OFF.

Как настроить басы

Для настройки уровня басов необходимо перевести задние колонки в режим сабвуфера, что детально описано в 1 подпункте. Также для получения более сочных басов может помочь правильная регулировка низких частот через эквалайзер, а также активация функции BASS BOOST, которая по умолчанию отключена. Для этого выключаем, а потом вновь включаем магнитолу, используя кнопку SRC (SOURCE), и заходим в меню предварительных настроек, где ищем подпункт BASS BOOST, после чего активируем его.

В зависимости от используемой в автомобиле аудиомагнитолы Pioneer могут присутствовать и прочие параметры, ознакомиться с которыми можно, внимательно изучив инструкцию к устройству, которое поставляется в комплекте либо может быть загружено через Интернет.

Мероприятия для правильной работы устройства

Как правильно подключить, настроить и использовать приложение Torque

После подключения магнитолы нужно произвести процесс настройки, так как в первоначальном виде на заводе изготовителе настройки приведены в единое положение.

При нажатии на центр шайбы-крутилки на экране появится меню настроек с различными подразделами и разделами. Здесь все зависит от предпочтений владельца.

С ее помощью можно выбрать стиль воспроизводимой музыки, настроить незначительные нюансы звучания и создать индивидуальную картину воспроизведения композиций в автомобиле.

На видео — как настроить магнитолу пионер в машине:

Настройка басов

Не менее важная опция позволяет настроить частоту басов в автомобиле. Имеется выбор от полного отсутствия басов до максимального значения, при котором только басы и будут слышны;

Как выглядит автомагнитола с навигацией и камерой заднего вида и насколько она эффективна, поможет разобраться информация из данной статьи.

Узнать больше про все модели автомагнитолы Пионер, можно из данной статьи.

Для тех кто хочет узнать больше про то, как подключить усилитель к колонкам в машине, стоит прочесть информацию из данной статьи.

На видео — как правильно настроить автомагнитолу pioneer deh ps900mp:

Как настроить магнитолу pioneer — скрытое меню! И почему фонит?

Распределение громкости по фронту и стороне

В зависимости от предпочтений водителя он может настроить громкость звучания по этим параметрам, увеличив мощность звучания, к примеру, передних динамиков и перенести акцент на левую сторону;

В меню присутствуют настройка демо-режима при котором магнитола приводится к заводским настройкам;

Можно настроить выбираемую частоту радиостанции или воспользоваться автонастройкой;

Также в меню можно изменить цвет подсветки магнитолы (в большинстве магнитол такая функция присутствует).

Широкий арсенал функций позволяет настроить магнитолу Pioneer (даже в бюджетном исполнении) индивидуально для каждого водителя.
