Поликлиновые ремни являются наиболее надежными средствами для передачи энергии, популярность таких ремней очень высока. Они находят применение во многих отраслях производства. О том, что такое поликлиновый ремень и какие функции представляет расскажем в этой статье.

[ Скрыть]

Что означает ремень поликлиновой

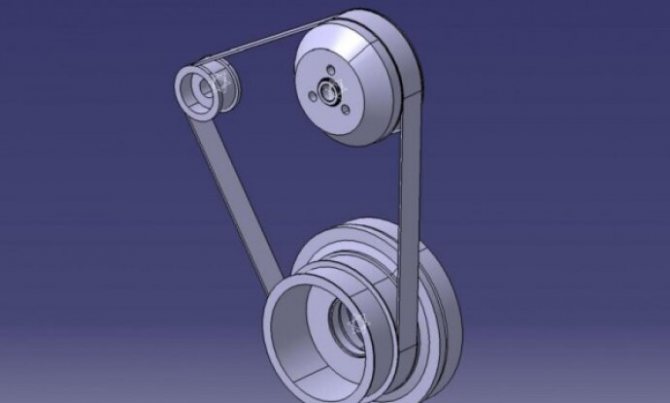

Поликлиновый (с англ. «ribbed belt») — это то же самое, что и ручейковый. Устанавливается для передачи вращения ведущего вала на ведомые валы генератора, насоса гидроусилителя руля. У поликлинового ремня пазы расположены продольно.

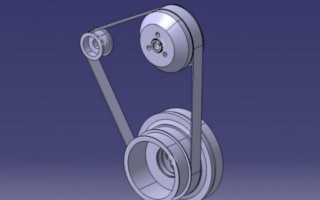

Существуют несколько видов ремней для передачи вращательного движения коленчатый вал — генератор — помпа — насос ГУР.

Классификация по способу передачи энергии:

• передача трением;
• передача зацеплением.

Классификация по виду ремней:

1. плоские ремни;
2. клиновые:
   вариаторные;
3. вентиляторные;
4. многоручьевые;
5. поликлиновые ремни;
6. тяговые ремни;
7. зубчатые;
8. транспортировочные (конвейерные ленты);
9. протяжные;
10. ремни круглого сечения (пассик).

Чем отличается клиновый ремень от поликлинового?

Несмотря на то, что и клиновой, и поликлиновой ремни являются конструктивными элементами ременной передачи, — одного из важных рабочих узлов машин и всевозможных механических устройств, — а непосредственное предназначение у обоих этих типов состоит передаче крутящего момента, между ними все же есть существенная разница.

Собственно, чем отличается клиновый ремень от поликлинового, если передача крутящего момента у каждого из них выполняется посредством трения ремня или зацепления его зубьев? Да и сфера применения у них идентична, так как применяются они в станках, различном оборудовании, и при производстве промышленных и гражданских машин.

Для начала стоит уточнить, что приводные ремни подразделяются на две категории. К первой относят ремень газораспределительного механизма или сокращенно ремень ГРМ. А ко второй уже приводные ремни для различных дополнительных устройств. По-другому их еще достаточно часто называют как ремни навесного оборудования двигателя.

Чем клиновой ремень отличается от поликлинового?

Теория ДВС: Установка поликлинового ремня генератора (от инжекторного ДВС) на генератор 2108 (карб.)

Что означает маркировка на поликлиновом ремне

Характеристики поликлинового ремня:

• высокий КПД, около 98%;
• применяются в высокооборотных высоконагруженных узлах;
• Поликлиновый ремень (ПР) работают с минимальным шумом, нежели обычные ремни;
• Широкий диапазон, могут применять на валах с маленьким диаметром, меньше 20 мм.
• Порог износа высокий, высокий ресурс.

Благодаря своей геометрии и качеству материалов поликлиновой или ручейковый ремень передает мощность практически без потери. Где устанавливается такие ремни, должны быть натяжители.

Замена ремня ГРМ и роликов на 16 клапанных ВАЗ 2110, 2111 и 2112

ВСЁ, что нужно знать о ПРИВОДНЫХ РЕМНЯХ. Технический семинар Gates. Поликлиновые ремни генератора

Видео

В этом видео видны трещины на ремне.

Маркировка поликлиновых ремней.

Видео на тему самоделок.

Как восстанавливать поликлиновые ручейки.

Восстановление поликлиновых ручейков приводных шкивов

Поликлиновые ремни являются наиболее надежными средствами для передачи энергии, популярность таких ремней очень высока. Они находят применение во многих отраслях производства. О том, что такое поликлиновый ремень и какие функции представляет расскажем в этой статье.

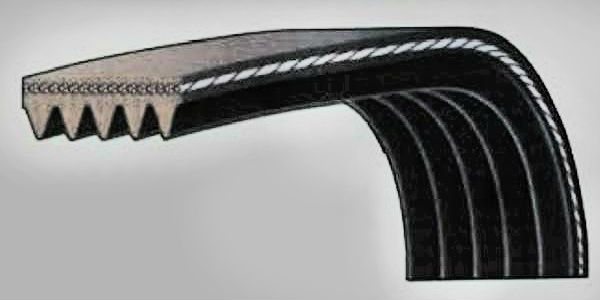

Строение поликлинового ремня:

1. Несущий слой. Этот слой изготавливается из прочных нитей композитных материалов. Нити распределяются равномерно по периметру изделия. Они и прочные, и способны незначительно удлиняться. Закрепляются надежно к основному слою. При больших растяжениях, ремни с такими нитями равномерно распределяют нагрузку по всей площади ремня, что способствует плавной передачи энергии.
2. Покрытие. Это слой должен быть гибким и иметь долгий срок службы. Такое покрытие надежно защищает несущий слой.
3. Основа. Основа состоит из рядов параллельно вырезанных V-образных канавок. Такие зубчики создают хорошее сцепление со шкивом вала. Основной слой изготавливается из прочного материала, например, полихлорпренового эластомера, покрытого армирующими поперек волокнами.

Характеристика

Десятки современных производителей запчастей и комплектующих деталей и узлов сегодня наладили изготовлении поликлиновых ремешков (ПР). Для автомобиля ремни генератора можно найти в любом соответствующем магазине, а такой огромный выбор производителей может сбить с толку покупателей. Поэтому мы разберемся в характеристиках поликлиновых ремешков, в сферах их применения и других вопросах.

Будет полезно: Определяем компрессию в двигателе автомобиля ваз 2114 (8 клапанов)

Что касается основных характеристик:

• достаточно высокий коэффициент полезного действия, который в среднем составляет около 98%;
• могут применяться в различных узлах и установках при крайне высоких оборотах;
• качественные ПР создают минимальный уровень шума;
• в зависимости от размеров вполне могут использоваться на валах даже с минимальным диаметром , который составляет менее Понятие

Ремни поликлиновые на сегодняшний день представляют собой одной из самых современных средств для осуществления передачи энергии от ведущего к ведомому валу. Передача энергии происходит в результате трений контакта рабочей поверхности приводного ремешка с клиновидными зубцами.

Ремни ручейковые являются результатом долгих и последовательных работ по развитию компонентов привода. Ремешки сочетают в себе характеристики сильной эластичности и оптимальной передачи мощностей между узлами. ПР — это приводной элемент между несколькими ведущими валами. В цепочке элементов, в которой работают ПР, обязательно используется компонент натяжения привода.

Как правило, ПР состоит из следующих компонентов:

1. Несущего слоя. Производители изготавливают этот слой из прочных композитных нитей, которые распределены по периметру ремня. Эти нити имеют небольшое линейное удлинение, они довольно крепко соединены с основным слоем. В результате достигается максимальная стабильность всей длины ремешка даже при высоких растягивающих усилиях. Так достигается функция оптимальной передачи больших нагрузок.
2. Покрытия. Если покрытие гибкое и имеет долгий ресурс эксплуатации, это позволяет обеспечить высокую защиту несущего слоя. Кроме того, качественное покрытие может еще дольше работать на поликлиновых передачах натяжного ролика.
3. Непосредственно основы. Основа являет собой ряд параллельных зубчиков с V-образным сечением. При помощи данных зубчиков обеспечивается надежное сцепление с валом, а также равномерное распределение нагрузки по всему периметру ПР. Обычно основной слой выполняется из прочного материала, к примеру полихлорпреновой основы эластомера, покрытого армированными поперечными волокнами.

Применение

Такая продукция находит свое применение в:

• сложных условиях эксплуатации;
• в узлах с высокими передаточными отношениями;
• в узлах с большими скоростями;
• в узлах с маленьким диаметром ременных валов.

Сфер применения ПР много. Поликлиновая продукция находит применение не только в генераторах в автомобильном или тракторном производстве. Много производителей, занимающихся выпуском станков используют ПР в своих технологиях. В данном случае у изготовителей появилась возможность увеличения точности элементов, которые проходят обработку. Производители научились снижать уровень шума, а также временные затраты по подготовительным мероприятиям по диагностике и обслуживанию станков. Отметим, что с использованием ПР в отрасли был пересмотрен ряд параметров по формировке отношений передаточных в узлах.

В каких сферах используются ПР:

• в автомобильном производстве для газораспределительных механизмов, генераторов, кондиционеров, насосов;
• в автомобильно-тракторной промышленности (в производстве в частности);
• в станкостроительной сфере;
• в бытовой технике;
• в металлургии;
• в химическом производстве;
• в производстве сельскохозяйственной техники;
• в узлах в армейской промышленной сфере;
• и даже в области атомной энергетики.

Размеры

Что касается размеров, об этом поговорим далее. Поликлиновые ремни для генератора автомобиля, могут быть разных размеров. Все зависит от производителя, а также специфики узла. Ведь поликлиновые ремни могут применяться не только в генераторах, но и кондиционерах, газо-распределительных механизмах и так далее. Ниже приведены размеры согласно ГОСТам, а также размеры от некоторых производителей.

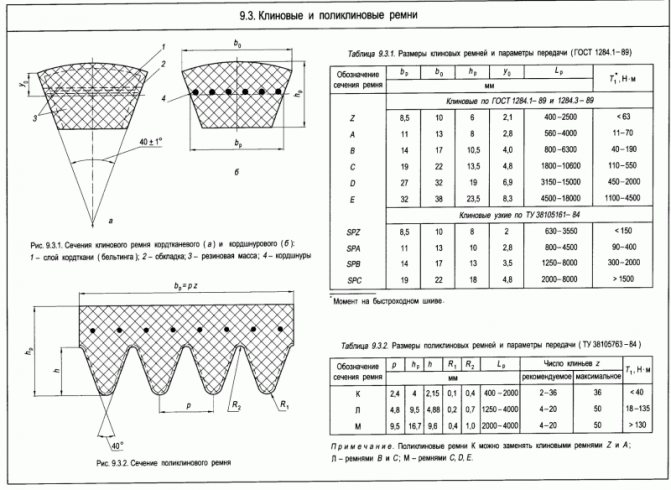

ГОСТы по размерам ПР

Признаки неисправности

Даже самая качественная продукция со временем подвергается механическому износу. А это, в частности в случае с генераторами, может отразиться на безопасности движения и на работе двигателя в целом. Поэтому необходимо уделять внимание диагностике состояния ПР, чтобы в случае необходимости как можно быстрее заменить его. Любые повреждения являются недопустимыми.

Так на что нужно обращать внимание при диагностике ПР:

1. В первую очередь, на его внешнее состояние. По внешнему виду ПР можно быстро определить его качество. Если на ремешке видны повреждения или следы механического износа либо расслоение, то это свидетельствует о скорой необходимости замены ПР.
2. Необходимо обращать внимание на наличие следов загрязнений и появления ГСМ не только на ПР, но и на шкивах. Попадание моторной жидкости может негативно повлиять на работу ремня.
3. В целом на натяжку приводного ремешка. Если ремень свисает, его необходимо натянуть. Если ПР свисает, то при работе генератора будет появляться характерный свист.
4. Помимо всего регулярно нужно осматривать состояние не только самого ПР, но и натяжных роликов. Нужно иметь в виду, что они приходят в негодность в результате постоянных нагрузок, а это может повлиять не только на коэффициент натяжения, но и на качество функционирования ПР.

При замене ремня рекомендуем сразу менять и ролики, а проверка состояния и ПР, и роликов должна осуществляться каждые 15 тысяч км пробега.

Если срок замены Пр уже не за горами, то сможете услышать сторонние звуки, как сказано выше. По словам профессионалов в автомобильной отрасли, замена ПР генератора в автомобиле должна осуществляться не реже, чем каждые 50 тысяч км. Стоит учесть, что коэффициент прогиба ремня не должен превышать 0.5 см. Если это так, то ремешок необходимо подтянуть. Если и это не помогает, то необходимо проверить работоспособность натяжных роликов, возможно, требуется их замена или регулировка.

Вся основная информация была рассмотрена нами, а уж выбор определенного производителя — это дело потребителей. При покупке необходимо обращать внимание на качество приобретаемой продукции, ведь именно от этого зависит надежность работы всех узлов транспортного средства. Помните, не всегда дорогие ремни качественны, и далеко не всегда вся дешевая продукция делается «абы как». Сегодня можно найти и дешевые, и качественные ремни.

Где применяется ремень с продольными канавками?

Ремни ручейкого типа или поликлиного имеют широкий спектр применения:

• в узлах, работающих при высоких нагрузках;
• в конструкциях с высоким передаточным числом;
• в конструкциях с большими угловыми скоростями;
• в конструкциях с небольшими диаметром ременных валов.

ПР пользуются спросом в автомобильной промышленности, тракторной, станкостроительной, металлургической, химической, бытовой, атомной энергетики.

Такой простой элемент в ременных передачах, как ремень решает много вопросов. Благодаря использованию качественного ремня ручейкого типа улучшаются следующие показатели:

1. Снижение уровня шума.
2. Увеличение межремонтного периода.

Чтобы не уменьшить ресурс ремня генератора, следует следить работой обгонной муфты генератора.

Размеры и геометрия

Поликлиновые ремни для генератора автомобиля имеют разные размеры, в зависимости от оборудования. Ручейковые ремни также могут устанавливаться в конструкции кондиционеров, газораспределительных механизмах (ГРМ) и т.д.

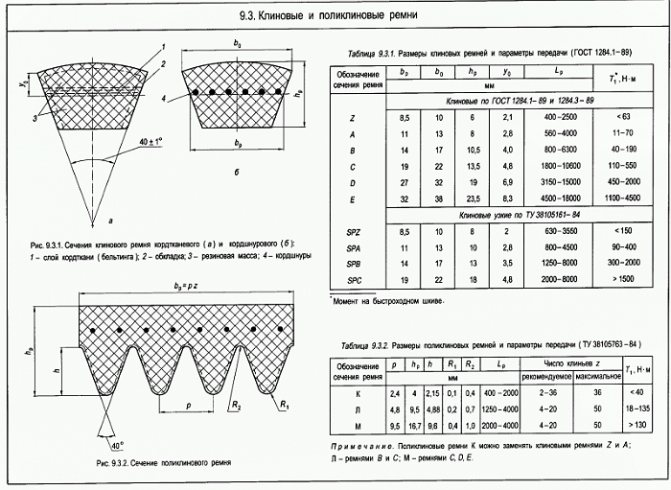

Таблица размеров ремней по ГОСТ:

ГОСТовские размеры ручейковых ремней

Износ поликлинового ремня

Какой бы качественной не была продукция, с истечением эксплуатационного ресурса, она подвергается значительному механическому износу. Изношенная деталь в конструкции узла автомобиля может сказаться на качестве и безопасности движения и на работе мотора.

Для тех, кто еще не знает, что можно проводить диагностику основных узлов конструкции автомобиля своими руками, мы подготовили материал: Как сделать диагностику авто через ноутбук.

В связи с чем рекомендуется периодически проводить диагностику ремней:

1. Осмотр внешнего состояния. Визуальный осмотр — основной способ выявить механические повреждения. При обнаружении расслоения нитей, появлении трещин, требуется как можно быстрее заменить.
2. Осмотреть не только ремень, но и шкивы. Если на шкивах есть сколы, то они создают задиры на боковых поверхностях ремня, что приводит к очень быстрому износу.
3. Осмотреть шкивы на наличие масла. Масло и другие продукты ГСМ не должны присутствовать на поверхностях шкивов и ремней.
4. Кроме этого, надо регулярно проводить осмотр натяжных роликов. Посмотреть, чтобы натяжные ролики четко держали ремень.
5. Проверять уровень натяжки ремня.

Проверять ремень и ролики натяжения следует проводить через каждые 15 тысяч км. При замене ремня рекомендуется менять и натяжные ролики.

При сильно изношенном ремне, не только ручейкового поликлинового, но и других видов, появляется посторонний шум.

Профессионалы по ремонту и обслуживанию автомобилей рекомендуют менять ремень генератора, не реже, чем 50 000 км. Ремень должен быть натянут так, чтобы коэффициент прогиба был не более 0,5 см. При невозможности сделать натяжение, чтобы прогиб был меньше 0,5 см, то, значит проблема в роликах.

Важно! Осматривать ремень при покупке, чтобы не было заусенцев и трещин. Даже дорогие ремни надо осматривать. У всех видов товаров есть свой процент брака.

Клиновые ремни: типы, маркировка и подбор ремня

05.09.2018 | Отзывов: 3 | 40704
Ремни клиновые используются в ременных передачах, причем среди всех ремней этот тип самый популярный. В отличие от плоских ремней, в сечении они имеют форму трапеции или клина.

Обычно ремни состоят из:

1. Слой растяжения (резиновый слой);
2. Эластичный слой (резина);
3. Несущий слой (кордшнур для ремней кордшнуровой конструкции);
4. Несущий слой (тканевой каркас для ремней кордтканевой кострукции);
5. Слой сжатия (состоит из резины);
6. Обертка.

Почему клиновые ремни способны передавать большие нагрузки чем плоские

Как и в других ременных передачах крутящий момент от ведущего клинового шкива к ремню и от него к ведомому шкиву осуществляется за счет сил трения. Но в клино-ременной передаче рабочими являются боковые поверхности ремня. В этом случае пятно контакта значительно больше, чем в плоском ремне.

А значит больше и сила трения и, следовательно, передаваемый крутящий момент. Чтобы увеличить пятно контакта не обязательно увеличивать диаметр шкива. Разумнее, с точки зрение габаритов конструкции, выбрать шкив небольшого диаметра, но с несколькими ремнями. В этом случае говорят многоручьевой шкив.

Преимущества использования клиновых ремней

• Простота конструкции.
  Ремень и два шкива – это проще, чем зубчатая или цепная передача, детали которых конструктивно сложнее и требуют большей точности изготовления. Простота конструкции означает ее дешевизну.
• Простота ухода.
  Ременная передача не требует особенного ухода и служит до износа ремня.
• Бесшумность.
  Ремень выполняется из резины или подобных ей других материалов, которые отлично демпфируют любой шум. В цепной — уровень шума будет всегда выше.
• Способность выдерживать чрезмерные нагрузки без выхода из строя передачи.
  При усилии на шкив выше расчетного, ремень клиновой или любой другой будет просто проскальзывать. В цепной передаче перегрузка приведет к разрыву цепи или слизыванию шпонки, в зубчатой — к выкрашиванию зубьев.
• Способность передавать усилия на значительные расстояния.
  Если же использовать цепную передачу — цепь имеет значительно больший вес по сравнению с ременной передачей, что потребует дополнительной мощности привода.

Типы ремней

Клиновые ремни стандартного профиля:

Z/10, A/13, B/17, C/22, 25x, D/32, E40

Узкоклиновые ремни:

SPZ, SPA, SPB, SPC, 3V/9N, 5V/15N, 8V/25N

Маркировка длины клинового ремня

L или La

Это длина по внешней (верхней) стороне.

Lw, Lp, Ld

Расчетная (рабочая) длина ремня (это длина по нейтральной линии, то есть по линии натяжения ремня — по корду).

Li

Длина по внутренней (нижней) стороне.

Как маркируются клиновые ремни

Существует несколько видов маркировки клиновых ремней:

• По ГОСТ 1284-89;
• По европейскому стандарту DIN 2215;
• По международному стандарту ISO;
• По американскому стандарту RMA.

Обозначение клиновых ремней по ГОСТ 1284-89

Такой маркировки придерживаются производители стран СНГ. А также китайские, которые поставляют свой товар на этот рынок. Согласно ей в обозначение клинового ремня указывается профиль и расчетная длина – Lp (Lw или Ld в западных каталогах)

. Расчетной длиной называется длина ремня, измеренная по корду.

Пример обозначения: Ремень Д(Г) 2500 ГОСТ 1284.1, где:

• Д(Г) – обозначение профиля;
• 2500 – расчетная длина ремня в мм.

В европейской маркировке профили обозначаются не буквами, а числами, в обозначении ремня указывается длина по внутренней грани – Li, так как длину внутренней грани можно непосредственно измерить.

Пример обозначения: Ремень 25×2000, где:

• 25 – номер профиля;
• 2000 – внутренняя длина ремня.

Маркировка по ISO практически идентична ГОСТ, только профили обозначаются латинскими буквами. Расчетная длина также указывается по профилю (корду) — Lp (Lw или Ld в западных каталогах).

Пример обозначения: Ремень SPZ 2000 Lw, где:

• SPZ – обозначение профиля;
• 2000 – расчетная длина ремня;
• Lw — маркировка длины.

В США для обозначения профиля применяется буквы. Но геометрические размеры профиля указываются в дюймах.

Длину ремня измеряют, как и в Европе – по внутренней грани.

Пример обозначения: Ремень B 43, где:

• B — профиль ремня;
• 43 – внутренняя длина ремня в дюймах.

Маркировка профиля Ширина, мм Высота, ммГОСТ ISO DIN RMA Wa Wp Wi TКлассические ремниУзкие

0	Z	10	—	10	8,5	6,1	6
А	A	13	A	13 (½”)	11	7,8	8 (5/16”)
Б	B	17	B	17 (21/32”)	14	9,4	11 (13/32”)
В	C	22	C	22 (7/8″)	19	12,9	14 (17/32”)
Г	D	32	D	32 (1 ¼”)	27	19,2	20 (3/4”)
Д	E	40	E	40 (1 ½”)	32	22,4	25 (29/32”)
У0	SPZ	—	—	10	8,5	4	8
УА	SPA	—	—	13	11	5,6	10
УБ	SPB	—	—	17	14	7,1	13
УВ	SPC	—	—	22	19	9,3	15

Длину ремня отечественного и китайского производства необходимо измерять по корду (его отчетливо видно на боковых гранях). Другой способ – измерить внутреннюю или внешнюю длину, а потом найти рабочую длину по каталогам производителя.

Длину европейского или американского клинового ремня необходимо измерять по внутренней грани.

Измерение геометрических размеров профиля затруднений не вызывает. Все измерения необходимо проводить при свободном (не натянутом) состоянии ремня.

Как подобрать клиновой ремень

Крайне рекомендуется подбирать ремень в точном соответствии с документацией на оборудование, в котором он используется. Ремни разных производителей, совпадающие по геометрическим размерам, могут отличаться по прочностным характеристикам.

Если же нет возможности поставить точно такой же ремень, необходимо в соответствии с каталогами производителей подобрать ближайший к нему по размерам аналог. В случае американского ремня не забудьте пересчитать его длину и размеры профиля с дюймов в миллиметры (для этого необходимо умножить на 25,4).

Виды износа клиновых ремней

Перечислим факторы, из-за которых ременная передача может выйти из строя, а также причины их возникновения:

1. Чрезмерное растяжение, вызванное:

• Несоответствием площади сечения ремня возникающим нагрузкам;
• Плохим качеством ремня;
• Длина ремня не соответствует необходимой расчетной.

1. Усиленный износ, вызванный:

• Несоответствием площади боковых граней возникающим нагрузкам;
• Несоответствие профиля ремня и профиля шкива;
• Несоосностью шкивов;
• Заклиниванием шкивов.

При правильном подборе и эксплуатации ременной передачи, она будет служить годами.

Соосность и натяжение клиновых ремней

При монтаже ременной передачи очень важны такие параметры, как соосность и натяжение клиновых ремней. Отклонение от проектных величин не должны превышать допусков согласно рекомендаций производителя.

В противном случае будет наблюдаться повышенный износ ремня, срок службы гораздо меньше, указанного в его паспорте.

В случае замены ремня и в процессе его эксплуатации, рекомендуется измерять величину натяжения и соосность шкивов с помощью измерительных инструментов.

Измерители клиновых ремней

Производители клиновых ремней

Существует множество производителей ремней, которых условно можно разделить на три категории:

• Премиум:
  Optibelt, GATES, Contitech, BANDO, SKF;
• Стандарт:
  Rubena, STOMIL, Fenner TOP DRIVE;
• Эконом:
  Китай и отечественные производители.

Как и в других комплектующих, на ответственные узлы, где недопустимы простои и остановки мы рекомендуем ставить оригинальные ремни премиум качества.

Мы предлагаем продукцию в различных ценовых категориях от европейских, японских, американских и китайских производителей. При необходимости наши специалисты подберут необходимую передачу в комплексе в соответствии с предоставленными исходными данными.

Цены

Стоимость ремней поликлиновых:

• для автомобилей АУДИ — ремень BOSCH — от 251 руб.;
• для автомобилей Порше — ремень Contitech 3РК600 — от 255 руб.;
• для автомобилей Форд — ремень БОШ — от 253 руб.;
• для Ситроен — ремень Skf — от 259 руб.;
• для Альфа Ромео — ремень фирмы Бош — от 250 рублей;
• для БМВ — Skf — от 250 руб.;
• для авто Cadillac (Кадилак) — ремень Gates — от 825 руб.;
• для машины Hummer (Хаммер) — ремень Contitech — от 2701 руб.;
• для Ягуара — ремень Dayco — от 305 р.;

Дальше список продолжается, примерно, в таком диапазоне цен — от 250 рублей на 2021 год. Что ВАЗ ЛАДА, что АУДИ, БМВ, Мерседсес, авто из Кореи или Китая, и т.д., требуют не больших вложений на замену ремня. Для Роллс-Ройса, Бентли, Феррари и других топовых мировых авто, соответственно, ремни в обычных автолавках не купить.
