Ручной тормоз – это противооткатная система, предназначенная для фиксации автомобиля на месте во время остановок и длительных стоянок. На большинстве машин она механическая и работает от рычага с тросовым приводом, воздействующим на тормозные колодки напрямую. Уязвимое место механизма – трос, который со временем растягивается, отчего «ручник» перестает функционировать. Для решения проблемы необязательно посещать автосервис, натянуть или поменять элемент можно самостоятельно.

Регулировка и проверка

• Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
• После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
• Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
• Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
• Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
• Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю. Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником.

Инструкция по натяжке и замене привода

Поскольку механизм стояночной тормозной системы располагается под днищем машины, то для выполнения работ нужна смотровая канава, эстакада либо подъемник. В крайнем случае можно обойтись и без них, но тогда придется вывесить заднюю часть авто и лечь под него, что не только неудобно, но и опасно. Перед тем как подтянуть трос, следует надежно зафиксировать передние колеса автомобиля противооткатными башмаками.

Затем действовать в такой последовательности:

1. Установите рычаг ручного тормоза в нижнее положение.
2. Поднимите на домкрате любое из задних колес.
3. Вооружившись двумя рожковыми ключами, подходящими по размерам к гайкам натяжного устройства, спуститесь в смотровую яму.
4. Удерживая основную гайку, расположенную на шпильке возле коромысла, ослабьте контргайку.
5. Закручивайте натяжную гайку, периодически проверяя вращение подвешенного колеса рукой. Чтобы шпилька не крутилась, ее тоже нужно удерживать пассатижами либо ключом.
6. Прекратите подтягивать трос, как только колодки начнут схватывать колесо. Сделайте 1—2 оборота гайки назад и проверьте работу «ручника». Он должен срабатывать после второго щелчка.
7. Затяните контргайку, опустите домкрат и попробуйте действие ручного тормоза на уклоне.

Для замены тросового привода придется выделить больше времени, особенно для разборки барабанной тормозной системы. Для вывешивания обоих задних колес приготовьте деревянные колодки, а для замены – стандартный набор инструментов, специальных приспособлений не потребуется. Алгоритм действий такой:

1. Поставьте авто на яму и ослабьте трос до конца, как рассказано выше. Открутите обе гайки и снимите его с коромысла.
2. Поднимите заднюю часть машины, установите ее на колодки и снимите колеса.
3. Демонтируйте барабаны и открутите болты крепления тросика к заднему кожуху.
4. Снимите тормозные колодки и распорную планку. Добравшись до рычажка, скиньте с него петлю троса. Извлеките его из кожуха, операцию повторите с другой стороны.

Новый тросовой привод установите в обратном порядке начиная с механизмов колес. В конце произведите его натяжку и проверку работоспособности ручного тормоза.

Ручной тормоз: замена троса ручника Матиз

Замена троса ручника Ford Focus (с дисковыми задними тормозами)

Снятие троса ручника VW — дисковые тормоза

Как заменить стояночный тормоз

Если после регулировки стояночный тормоз не работает, еле держит, а трос затянут по максимуму до упора, то пришло время делать замену.

Для замены главного тросика или отходящих к колесам надо поставить также машину на смотровую яму.

Из салона, снимаем декор накладку у основания ручника и откручиваем гайку, с помощью которой делали регулировку. Для вспомогательных тросов надо отсоединить уравнители поворотом на 90 градусов.

Снять тормозной барабан, тормозные колодки, и отверткой надо оттянуть наконечник троса из паза на разжимном рычажке. Пассатижами (плоскогубцами) разжимаем фиксатор пружины снимаем его с щитка.

Рекомендуем: Какие тормозные диски лучше?

Смазка для тросика ручного тормоза

Лучше смазывать трос консистентной смазкой, которая имеет хорошие эксплуатационные характеристики: высокая максимальная температура плавления и стойкая к окислению.

Отлично подходит смазка для троса Литол 24. Можно также воспользоваться его зарубежными аналогами.

Отработанное или масло для промывки не подходит для смазки тросиком. Такие масла не имеют консервирующих свойств и содержат серу с водой, в результате чего происходит окисление.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.

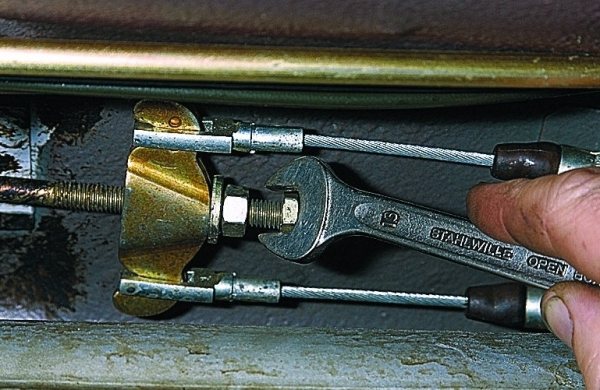

10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

• Ручник не способен выдерживать нужную тягу;
• Барабанные тормозные механизмы перегреваются;
• При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
• Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Рекомендуем: Советы по замене топливного фильтра Гранта лифтбек своими руками

КАК РАБОТАЕТ СТОЯНОЧНЫЙ ТОРМОЗ АВТОМОБИЛЯ.

Замена троса ручника Ваз 2109

Особенности ручного тормоза на ВАЗ-2110

Устройство ручного тормоза на автомобиле ВАЗ-2110.

Иногда замена тросика может быть произведена своими силами, если нет поблизости СТО. Такую работу рекомендуется выполнять при наличии минимального опыта. Когда такого нет, то замену должны производить специалисты в сервисе. Это обеспечит более качественную работу и даст гарантию.

В правилах дорожного движения указано, что ручник должен удерживать транспорт на склоне в 25%!. При этом водитель натягивает рычаг на 6-7 щелчков.

Осмотр троса

Когда автомобиль эксплуатируется долгое время без проведения ТО, то осуществлять осмотр тормозного тросика надо раз в год.

Для этого надо поставить авто на ровной горизонтальной площадке и натянуть рычаг привода троса в салоне. Должно прозвучать 6-8 щелчков.

После этого надо выйти из салона и попытаться сдвинуть машину, приложив усилие. Щелчков обязательно не должно быть больше восьми. Когда автомобиль покатиться при затянутом тросе, то надо провести его регулировку.

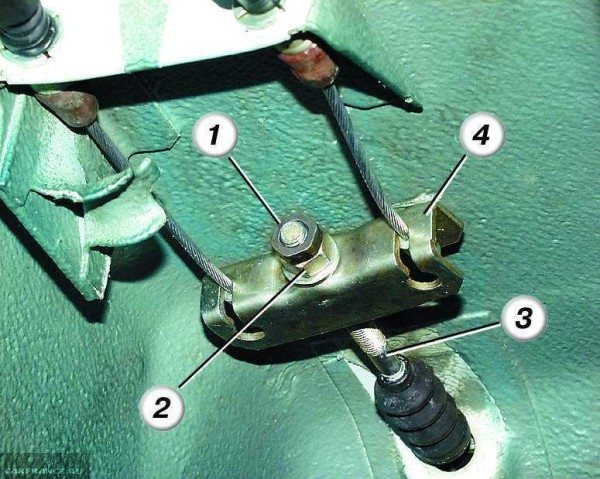

Узел регулировки ручного тормоза: 1 — контргайка, 2 — регулировочная гайка, 3 — тяга рычага, 4 — уравнитель тросов.

Проверка троса

Для этого стоит выполнить следующие действия:

1. Поставить автомобиль на смотровую яму.
2. Подложить под колеса башмаки, чтобы авто не двигалось.
3. Поднять заднюю часть машины на домкрате.
4. Рычаг опустить вниз до упора.
5. Проверить барабаны на колесах. Износ накладок не должен быть больше четверти от общего объема.
6. Трос не должен иметь потертостей и обрывов. При таких факторах он будет плохо ходить в кожухе.

Изнашиваться система может у любого транспорта во время его эксплуатации.

Повреждение оболочки троса.

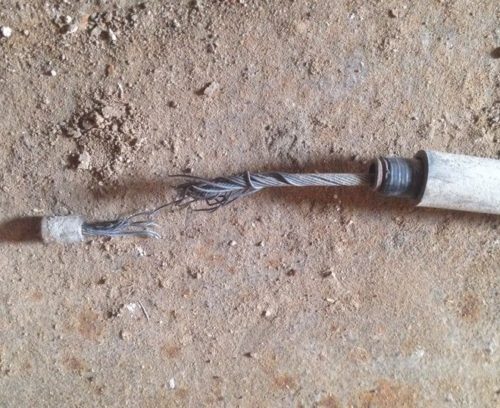

Обрыв жилы троса.

Когда требуется ремонт троса ручного тормоза?

Данный механизм должен использоваться регулярно, а если этого не делать, то он может закиснуть, и, соответственно, вся система ручного торможения откажет. Особенно это актуально для авто с АКПП (коробка-автомат), так как в этом случае предоставляется возможность вообще не использовать ручник. Однако выйти из строя он может и из-за срока эксплуатации, особенно учитывая постоянные нагрузки. Эта причина, правда, вполне предсказуема и не так скоротечна, оригинальные детали работают порядка 10 лет без особых проблем.

Не самым лучшим образом на состоянии этой детали отражается и место расположения – под кузовом, где всегда повышенная влажность. А недостаток смазки способствует истиранию стальных нитей. Также поводом для замены может послужить и элементарное повреждение, полученное во время резкого торможения, хоть прибегать к нему приходится крайне редко, ведь есть основной тормоз. То, что ручник больше не держит ваш автомобиль, вы поймете сразу (на первой же стоянке или уклоне), тогда и следует незамедлительно принять меры.

Во многих странах передвижение с неисправным ручным тормозом запрещено и даже карается штрафом, у нас пока что строго таких мер не ввели, но тех.осмотр без этого элемента вы уже не пройдете.

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Первый признак неисправности – «ручник» перестает срабатывать на первых двух щелчках рукоятки и поднимается рукой без всякого усилия. В этом случае однозначно необходима натяжка ручного тормоза, точнее — тросового привода.

Но работа механизма зависит и от других факторов:

• от степени износа накладок на тормозных колодках;
• от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

1. Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
2. Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Рекомендуем: Какое количество масло заливается в двигатель автомобиля

Конструкция

Многие ошибочно полагают, что ручник — это простой рычаг, расположенный возле коробки передач, по правую руку от водителя. На самом деле это целая система элементов, которые связаны друг с другом.

При выходе из строя ручного тормоза, в 90%!случаев виновником выступает трос или пара тросов, которые идут на задние тормозные колодки от уравнителя.

Для определения причин отказа в работе ручника, необходимо разобраться в схеме устройства и его компонентах.

Схема ручника

Устройство включает в себя целый ряд конструктивных элементов. А именно:

• Рычаг;
• Тяга;
• Пружины;
• Кнопка рычага;
• Ось главного троса;
• Болты;
• Шайбы;
• Привод;
• Уравнитель;
• Чехол;
• Контргайки;
• Шплинты;
• Правый и левый рычаг;
• Разжимная левая и правая планка;
• Стопорная шайба и пр.

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

Причины для замены

• Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина — фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.
• Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).
• Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Растягивается трос крайне редко, поэтому если вы решили заменить его из-за плохой работы ручника, в первую очередь рекомендуем ознакомиться с процессом регулировки стояночного тормоза.

Как бороться с прикипевшими элементами

Именно откручивание прикипевших гаек, снятие закисших барабанов — основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

• Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.
• Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!
• После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.
• Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

КАК ОТРЕГУЛИРОВАТЬ РУЧНИК

Иногда, после замены троса возникает необходимость в регулировке тормоза. Проверить, нужна ли настройка, легко. Ставим автомобиль на ручной тормоз под склон. Если съезжает, то нужно регулировать.

Неправильная работа ручника выражается не только в плохой фиксации автомобиля при использовании стояночного тормоза. Скрип в районе задних колес также знаменует о том, что нужно ослабить натяжение тросика.

Регулировка ручного тормоза ВАЗ 2114 довольно проста:

• Необходимо снять глушитель с креплений
• Открутить контргайку стояночного тормоза
• Затянуть или ослабить гайку, в зависимости от ситуации (если не держит – затягиваем, если скрипит, то послабляем).

Ход рычага должен находится в интервале от двух до четырех щелчков до полной блокировки. После этой процедуры необходимо снова проверить автомобиль на пригорке.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

Рекомендуем: Устройство и принцип работы автоматической коробки передач

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

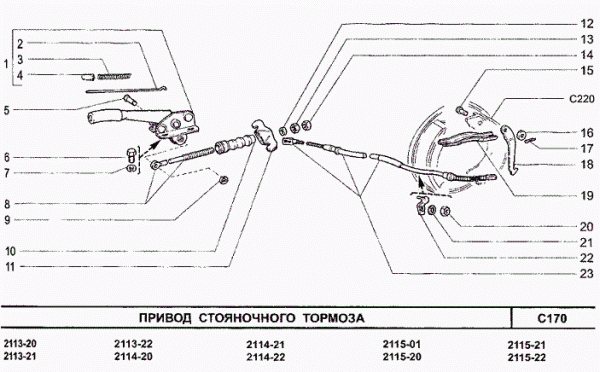

1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%!
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Как снять трос ручника на четырандцатой?

Перед тем как поменять трос ручника на ВАЗ 2114, его надо снять. Благо, его хорошо видно и не с чем не спутаешь. Трудиться нужно в яме или на эстакаде под днищем авто. Хорошо, если машина будет чистая, ибо все гайки и крепления надо найти и открутить (можно еще сбрызнуть WD-шкой для мягкого хода крепления), с грязными надо возиться дольше. Перед заменой поставьте ручник до упора вниз.

1. Начинаем с контргайки и регулировочной гайки, ослабили и вынули их с тяги ручного тормоза (сейчас можно вынуть шайбочки и уровнитель тросиков, а можно это сделать после домкрата авто, перед снятием колес).
2. Домкратим зад авто, выкручиваем болты колес и снимаем колеса.
3. Чтобы снять тормозные барабаны, постучите по стопорным шпилькам, чтобы сбить их с колодок.
4. Снимаем тормозную колодку.
5. Отсоединяем от уравнителя наконечник одного и второго тросиков (фиксаторы можно вынуть простыми плоскогубцами).
6. С крючка сдвинутого распорного рычага каждого колеса снимаем петлю тросика.
7. Оболочку троса снимаем со всей подвески задней части, предварительно отвинтив болт крепления.
8. Вытягиваем трос из дырок в тормозных щитках.

Замена троса ручника ВАЗ 2114, дело аналогичное снятию, только в обратном порядке. Начинаем с того, что продеваем новые тросики в шайбы, цепляем петли (многие на конце петли делают специальные зажимчики – бобышки – чтоб тросик еще крепче сидел на месте), и собираем всю ступицу колеса. Уложили каждый тросик по подвеске, закрепили. В конце нужно будет подтянуть ручник в самом салоне.

Кстати, стояночный тормоз – это причина неприятного скрипа задней части салона. Замена тросика ручника ВАЗ 2114 – это хороший повод за одно от него избавиться: под крепления тросика на рамах кузова следует придумать уплотнитель из резины.

После того, как заменили старый трос на новый, проверяем, как работает. Просто поставите свою четырнадцатую на пригорке на ручник, если съезжает, надо отрегулировать:

• Контргайку устройства натяга в ручнике ослабляем, а регулировочную закручиваем, после, тянем рычагом трос.
• Рычаг должен ходить 2-4 такта (это рабочий ход ручника), если получилось, затягиваем контргайку.
• Опять едем на пригорок, ставим на ручник, проверяем, как держит.

Перед морозами стоит всегда снимать и смазывать трос ручника, вы увеличите его срок службы, уберегая от неблагоприятного воздействия низких температур. Тем самым, обеспечите стабильную работу всей тормозной системы тачки. Смазывать стоит саму ось, наконечники и тягу уравнителя.

Еще один момент: трос ручника не всегда требуется менять, исключая, конечно, явный разрыв или износ механизма. Чаще всего его следует просто подтянуть. И ваш ручной тормоз будет снова в норме. Подтяжка так же значит, что трос постепенно приходит в негодность, и его все таки скоро придется заменить на новый. Также, могут барахлить тормозные колодки. Очень часто, особенно после подтяжки, водители грешат на трос ручника, покупают новый, меняют, а эффекта ноль. Посмотрите колодки, они тоже имеют свойство заканчиваться.

Как поменять своими руками

Процесс замены троса ручника на автомобиле с задними барабанными тормозами рассмотрим на примере Daewoo Matiz.

1. Демонтируйте центральную консоль.
2. Ослабьте контргайки левого и правого контура троса.
3. Достаньте упорную скобу, после чего выведите тросик из пазов кронштейна.
4. Далее, необходимо вывести трос из паза ролика. Для удобства можно пожертвовать целостностью напольного карпета – разрежьте его в месте расположения роликового механизма. Также желательно открутить от кузова кронштейн рычага ручного тормоза.
5. Ролик имеет подвижное соединение на втулке, которая фиксируется стопором. Для освобождения троса стопор необходимо будет извлечь.

Особенность стояночного тормоза Daewoo Matiz в том, что контуры троса проходят над нишей топливного бака. Для доступа к кронштейнам бак достаточно опустить примерно на 15-20 см и немного подать в направлении кормовой части автомобиля. При таком опускании отключать разъем электропитания элементов топливной секции, отсоединять шланги, не нужно.

Натяжение и замена тросов ручника

Замена тросов ручника – процедура несложная, но при этом требующая определенных квалификации и опыта. Сам же механизм стояночного тормоза состоит из следующих компонентов:

• рычага с зубчатой защелкой и кнопкой, приводящей защелку в действие. Как правило, этот рычаг располагается между водительским и пассажирским сидением под правой рукой водителя;
• металлической тяги со шпилькой на конце и коромыслом, направляющим трос. Эта деталь жестко крепится к рычагу и расположена под днищем машины. По сути, это и есть устройство крепления троса. При необходимости натянуть его достаточно ослабить крепление троса к тяге, вытянуть его на требуемую длину и снова закрепить;
• другими своими концами тросы крепятся к рычагам тормозных механизмов задних колес (как мы уже говорили, эти механизмы могут быть разными).

При регулировке натяжения тросов стояночного тормоза важно соблюсти два основных условия:

• обеспечить равное натяжение этих парных элементов, дабы колодки задних тормозов те прижимали к сопряженным с ними элементам с одинаковой силой. Не забывайте, что механизм равномерного распределения тормозных усилий на ручнике не работает;
• обеспечить надежное крепление тросов, как к тяге, так и к рычагам задних тормозных механизмов. Причем, перетяжка этих тросов столь же опасна, как и недостаточно надежное их крепление. Если соответствующие гайки перетянуть, то тросы в местах крепления могут и оборваться. И хорошо, если это произойдет в присутствии водителя. Известны случаи (хоть, по счастью, и нечастые), когда тросы ручника лопались. Казалось бы, на ровном месте и машина сама по себе скатывалась под уклон.

Избежать всех этих неприятностей вы сможете, доверив переустановку тросов ручного тормоза специалистам нашей СТО. Своим клиентам мы предоставляем гарантию на качество всех приобретенных у нас запчастей и качество всех выполненных нашими специалистами работ.

Как поменять тягу ручного тормоза ВАЗ

Итак, поначалу разберемся, как осуществляется замена тросика ручника у ВАЗ 2114 и ВАЗ 2115 (машины ведь почти одинаковые). Нам пригодятся:

• ключи гаечные;
• отвертки;
• молоток, деревянный брусок;
• проникающая смазка;
• подкладные опоры под колеса.

Приступаем к ремонтным работам при наличии смотровой ямы.

1. Сначала опускаем рычаг узла в салоне.
2. Далее внизу ослабляем регулировочную гайку, а также контргайку. Откручиваем и удаляем эти гайки.
3. Ослабив крепления задних колес, а также подложив упоры под передние, домкратом приподнимаем заднюю часть автомобиля. Снимаем колеса.
4. Удалив шпильки с тормозных колодок, сбиваем с помощью молотка и деревянного бруска тормозные барабаны.
5. Далее, демонтировав тормозную колодку, открутив на ней болт, можно, наконец, отсоединить от нее конец тяги ручного тормоза – каждой тяги с каждого узла.
6. У каждого тормозного узла сзади вытягиваем тросовый привод в оболочке, затем извлекаем оболочку.
7. Так высвобождается наша заветная деталь, остается вытянуть её из всех креплений под кузовом. Затем можно установить новую в обратном порядке.

Точно так же производится замена тросика ручника у ВАЗ 2109. При смене тросика у ВАЗ 2110 действуем тоже по приведенной инструкции, вот только попутно придется открепить мешающий глушитель, точнее, его конечную часть, после чего приспустить её. В остальном изменений нет. Для замены тросика ручника на Ниве ВАЗ 2123 действуем по приведенной выше инструкции, однако перед тем, как высвободить тяги из тормозных узлов колес, придется открутить гайки креплений к щиткам колес.

То же самое касается замены дефектного тросика ручника на Газели. Там аналогичным образом придется открутить две гайки, чтобы вытащить снятую с колодок тягу из колесного щитка.

Правда, на некоторых модификациях ВАЗ встречается крепление дефектной детали к днищу кузова с помощью резьбового соединения. Тогда нужно открутить гайку. Кстати, все резьбовые соединения предварительно обязательно обрабатываем проникающей смазкой типа аэрозоли.

Что делать с «ручным» узлом иномарок

А теперь обсудим процедуру применительно к популярным иномаркам. Для замены тросика у Мицубиси Лансер 10 нам понадобятся:

• молоток, деревянный брусок;
• гаечные ключи, отвертки;
• противооткатные опоры;
• проникающая аэрозольная смазка.

Также почитайте про замену цепи грм на Опель Корсе и замену лампочки подсветки номера Ниссан Кашкая. Особенность данного автомобиля в том, что часть узла, в отличие от ВАЗа, проходит внутри салона. Поэтому здесь действия таковы.

1. Откручиваем крепления подлокотника, после чего удаляем подлокотник.
2. Демонтируем заднее сиденье – это делается легко. После чего откручиваем крепление тяги ручного тормоза.
3. Далее ослабляем болты задних колес, устанавливаем под передние колеса противооткатные опоры, приподнимаем с помощью домкрата заднюю часть автомобиля.
4. Удаляем колеса сзади. Находясь в смотровой яме, откручиваем крепление детали на задней балке.
5. Снимаем тормозные барабаны посредством молотка и деревяшки.
6. Открепляем тормозные колодки, после чего отсоединяем от них концы заветной детали.
7. Продергиваем дефектный узел в салон, отсоединяем от рычага стояночной системы.
8. Новую запчасть продергиваем и закрепляем в обратной последовательности.

Примерно так же производится замена сломанного тросика ручника на Хендай Акцент. У данного автомобиля тоже придется демонтировать заднее сиденье.

Что интересно, похожее устройство стояночной системы имеет немецкий автомобиль Фольксваген Гольф. Однако для замены тросика ручника, скажем, у Гольф 6 не требуется демонтаж заднего сиденья. Тяги колесных механизмов выходят под днище через тоннель глушителя. Их нужно после отсоединения от уравнителя просто вытянуть вниз. Подобным же образом производится замена тросика ручника у Фольксваген Пассат Б4, поскольку узел здесь устроен по примеру Гольфа.

Неисправности стояночного тормоза и замена тросов ручника

Ручной тормоз или, как его правильнее называть, тормоз стояночный, потому как далеко не на всех авто он приводится в действие рукой, является неотъемлемой частью тормозной системы всех без исключения автомобилей. При этом нужно понимать, что в процессе замедления скорости машины и ее остановки этот механизм участия не принимает. По сути, стояночный тормоз – это сего лишь противооткатная система, которая задействуется для предотвращения самопроизвольного перемещения припаркованного авто.
