Тестирование неисправной цепи вентилятора охлаждения может быть сложным время от времени.

Проблемы с охлаждающим вентилятором могут быть трудно диагностируемы, в зависимости от модели вашего автомобиля и типа неисправности. Тем не менее, вы можете избежать путаницы, используя план устранения неполадок.

Если ваш электрический вентилятор радиатора не включается после того, как двигатель достигает рабочей температуры — ключ здесь — это рабочая температура (подробнее об этом позже) — вы можете поспорить, что что-то не так с самим вентилятором, схемой или одним из их его компонентов.

Это руководство проведет вас через некоторые из наиболее распространенных проблем с вентилятором автомобиля, чтобы помочь вам устранить неполадки и определить проблему, когда он отказывается работать или работает с перебоями.

На старых моделях транспортных средств схема проста, и у вас могут не возникать проблемы с поиском рабочих компонентов или самой неисправностью.

Современные транспортные средства используют электронный модуль управления (автомобильный компьютер ECM), модуль управления трансмиссией (PCM) или выделенный модуль управления (или оба) для управления работой вентилятора радиатора, и иногда может быть немного сложнее устранить неполадки.

Таким образом, для более новых моделей автомобилей полезно иметь руководство по ремонту для конкретной марки и модели, особенно с довольно свежими моделями. Руководство объясняет работу системы охлаждения, работу вашего охлаждающего вентилятора, а также показания датчиков или переключателей вашего автомобильного компьютера для управления им. Кроме того, руководство может помочь вам найти датчики, реле, переключатели и провода цепи при необходимости.

Если ваш двигатель перегревается и вы подозреваете проблемы с охлаждающим вентилятором, это руководство дает вам важные советы по устранению неполадок, а также шаги по диагностике наиболее распространенных отказов, которые вы, вероятно, встретите на своем автомобиле.

Прежде чем приступить к выполнению необходимых действий по устранению неисправностей в вашем автомобиле, приведем краткое описание его работы.

В этой статье:

Работа

Устранение неисправностей

1. Ваш охлаждающий вентилятор действительно неисправен
2. Как проверить двигатель вентилятора охлаждения
3. Проверка проводов, разъемов и связанных компонентов
4. Проверка переключателя температуры
5. Тестирование реле

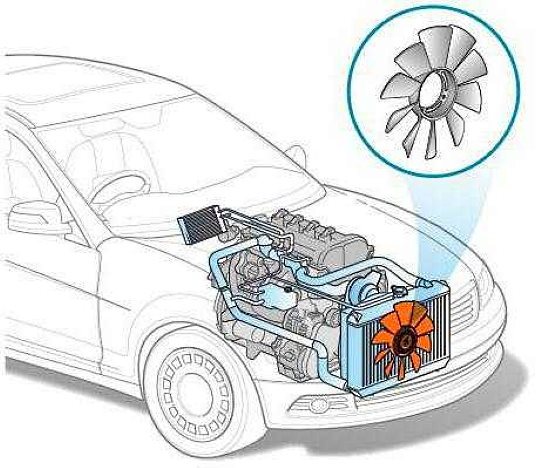

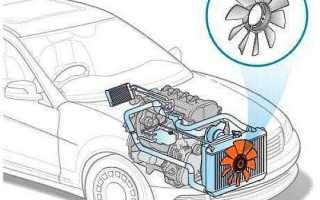

Охлаждающий вентилятор помогает контролировать температуру двигателя и других компонентов в моторном отсеке.

Почему не включается электровентилятор (одна из причин).

не включается вентилятор радиатора ВАЗ 2114 ч2

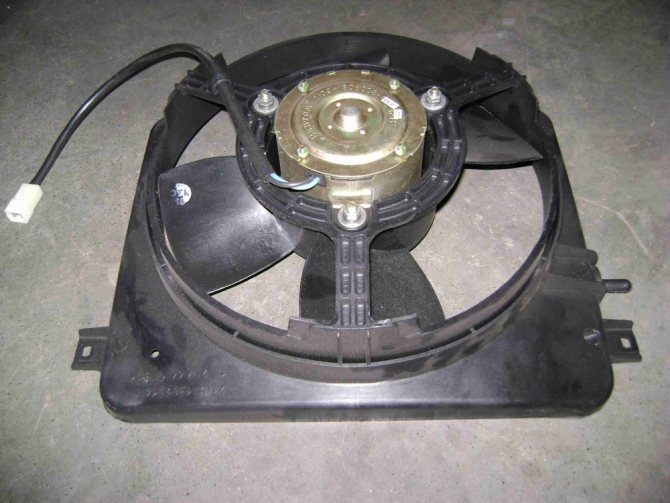

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

• Отключите минусовую клемму от аккумуляторной батареи;
• Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
• Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
• Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
• Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
• Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
• Вручную снимите прижимную пластину;
• Демонтируйте теперь вентилятор вместе с кожухом.

https://youtube.com/watch?v=DK2uNutNxBM

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

ВАЗ 21099 Проверка вентилятора

Замена электромотора

1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
3. Достаньте электродвигатель из корпуса вентилятора.
4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

• Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
• Поддев шайбу, снимите ее;
• В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
• Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
• Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Как работает

Если в вашей системе охлаждения используется электрический вентилятор, скорее всего, у вас установлен поперечный (сбоку) двигатель. Тем не менее, некоторые продольные (спереди назад) двигатели также используют электрический, но обычно у них есть охлаждающий вентилятор с приводом от двигателя.

Электрический вентилятор охлаждения использует электрический двигатель постоянного тока (DC) с термовыключателем, модулем или компьютерным управлением, чтобы включать или выключать его, в зависимости от температуры охлаждающей жидкости или условий работы переменного тока.

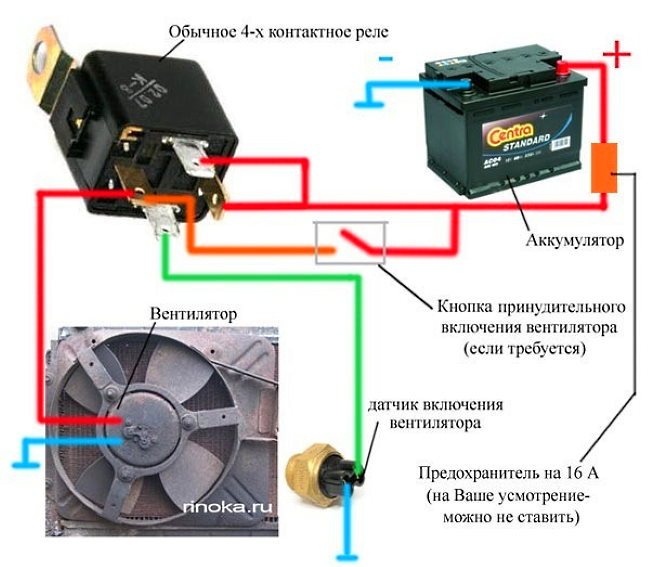

В старых цепях термостатический выключатель подключается к аккумулятору с одной стороны и к двигателю вентилятора с другой. Тем не менее, на большинстве моделей 90-х и новее управление передавалось на автомобильный компьютер или выделенный модуль. Например, когда температура охлаждающей жидкости изменяется, термопереключатель сообщает об этом изменении компьютеру через сигнал напряжения, который компьютер или модуль использует для активации охлаждения через реле вентилятора.

Электрический охлаждающий вентилятор не только помогает экономить энергию, работая только тогда, когда системе необходимо отводить избыточное тепло от двигателя, но также помогает защитить другие чувствительные цепи и электронные компоненты от теплового повреждения. В зимние месяцы ваш радиатор экономит еще больше энергии, когда через радиатор на шоссе проходит достаточно прохладного воздуха.

Даже если у вашего охлаждения нет сложной схемы, вам все равно нужно знать, где искать, когда он работает не так, как ожидалось. Далее приведены некоторые ключевые моменты, которые необходимо проверить при диагностике проблем с электрическим вентилятором охлаждения.

Как заменить датчик включения вентилятора?

В вашем случае температура растет, но система охлаждения отказывается включаться. Если проблем с термостатом и самим винтом нет никаких, тогда 99%!вышел из строя датчик. Его замена осуществляется следующим образом:

• Снимаем клеммы аккумулятора
• Сливаем охлаждающую жидкость с системы
• Отключаем питание датчика
• Выкручиваем его из корпуса за счет приложения небольших усилий
• В обратной последовательности устанавливаем новый экземпляр

Работа простая, справиться с ней по силам даже начинающему водителя. Стоит сам датчик на ВАЗ 2114 не так много, поэтому проще всю работу проделать самостоятельно. Но, если должного результата ремонтные работы не принесли, тогда действительно стоит задуматься о поезде на СТО. Желаю успехов!

Рекомендуем: Как легко открутить шкив коленвала – простая инструкция

Некоторые способы устранения неполадок

1. Если вы считаете, что охлаждающий вентилятор не работает и при этом ваш датчик температуры показывает перегрев, откройте капот, запустите двигатель и дайте ему поработать на холостом ходу в течение 15–20 минут. Если он включается, возможно, у вас неисправный датчик температуры.2.Переключатель температуры охлаждающего вентилятора (или датчик в некоторых автомобилях) также может застрять, что может привести к тому что он постоянно работает в любое время, когда вы включаете ключ зажигания или запускаете двигатель. Устранить неисправность коммутатора.

   3. Не включается вентилятор радиатора причина тому то, что на некоторых современных транспортных средствах датчик температуры окружающего воздуха, датчик скорости транспортного средства и другие датчики могут обеспечивать ввод данных в автомобильный компьютер для определения работы вентилятора радиатора. Обратитесь к руководству по ремонту вашего автомобиля, чтобы проверить необходимые датчики и переключатели.

Предупреждение

На прогретом двигателе вентилятор может включиться, даже если двигатель не работает. При работе с горячим двигателем или работающим двигателем держите руки и инструменты подальше от лопастей и движущихся компонентов.

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

• Вышел из строя термостат;
• Забился радиатор;
• Вышел из строя вентилятор радиатора;
• Сломался датчик включения вентилятора;
• Упал уровень ОЖ в системе;
• Вышла из строя помпа;
• Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Датчик

Устранение неисправностей

Устранение неполадок, связанных с неработающим охлаждающим вентилятором, может быть довольно простой задачей. Обычно проблема заключается в самом двигателе, термовыключателе, реле, проводе или (реже) компьютере или самом модуле.

1. Действительно ли неисправен охлаждающий

На многих современных автомобилях, если вы хотите проверить, работает ли ваш охлаждающий вентилятор, вы можете запустить двигатель и дать ему поработать на холостом ходу. Установите для кондиционера значение MAX и включите его. Охлаждающий вентилятор должен включиться немедленно или в течение следующих нескольких минут. На более старых моделях автомобилей подождите около 15–20 минут, чтобы двигатель достиг рабочей температуры. Затем он должен включиться.

• Если он включается, когда переменный ток работает на MAX, но не работает, когда двигатель горячий, проверьте датчик температуры или переключатель, который посылает сигнал на компьютер или модуль для работы вентилятора. На современных автомобилях плохой датчик обычно вызывает свечение значка Check Engine на панели приборов. При необходимости проверьте компьютер на наличие кодов неисправности.
• Если он не включается, сначала проверьте, не перегорел ли предохранитель или не сработал ли предохранитель. На старых моделях транспортных средств у вас может быть плавкий предохранитель. Это кусок проволоки внутри изолированного резинового блока. Вы не пропустите это. Возьмите концы плавкой вставки и попытайтесь ее растянуть. Если он растягивается, связь может быть нарушена. Замени это.

ПРЕДУПРЕЖДЕНИЕ. Если перегорел предохранитель или плавкая вставка или сработал прерыватель, возможно, сам двигатель вентилятора неисправен и может и дальше вызывать перегорание предохранителей – например, из-за короткого замыкание в обмотке самого двигателя вентилятора. Замените плавкий предохранитель или плавкую вставку, или перезапустите автоматический выключатель и снова проверьте двигатель вентилятора. Если возникает та же проблема, и нет провода, вызывающего короткое замыкание, замените двигатель вентилятора.

ПРИМЕЧАНИЕ: если охлаждающий вентилятор не включается при работе двигателя в течение 20 минут или более, убедитесь, что охлаждающая жидкость достигает рабочей температуры, около 220 ° F (104 ° C). Вы можете иметь дело с закрытым термостатом. Проверьте температуру блока цилиндров и бака радиатора (который соединяется с двигателем с помощью верхнего шланга радиатора) с помощью кухонного термометра, убедитесь, что температура двигателя достигает примерно 220 ° F (104 ° C) и температура бака радиатора соответственно повышается (это означает, что горячая охлаждающая жидкость передается в радиатор). Если температура остается довольно стабильной около 200 ° F (93 ° C) или ниже, температурный выключатель или датчик могут не вызвать включение вентилятора радиатора.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

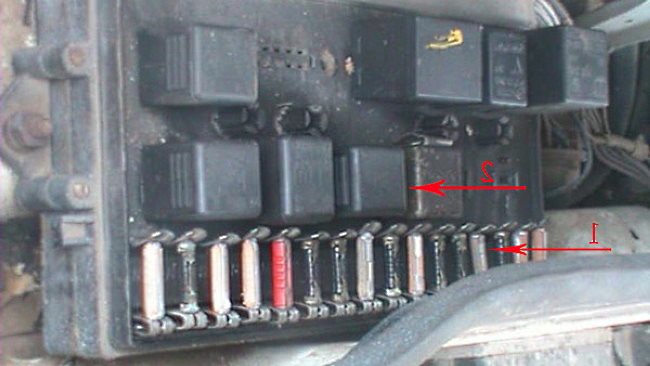

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

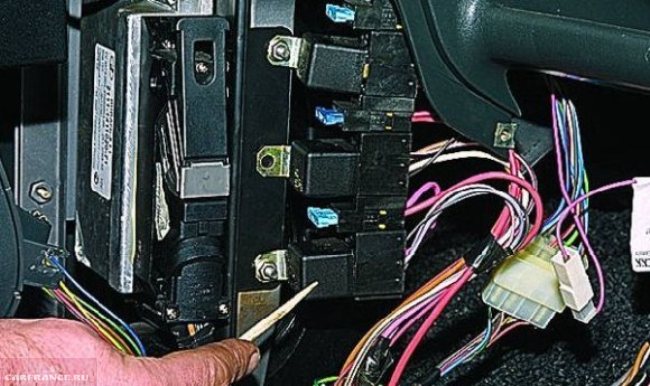

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле могут установить вверху.

Рекомендуем: Почему не горят габаритные огни?

Ниже показан второй вариант.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.
