Введение

На сегодняшний день современным стандартом для отечественного автомобилестроения являетсявыпуск автомобилей, оснащенных электронными системами управления двигателем (ЭСУД).Разработка ЭСУД для автомобилей ВАЗ имеет свою историю, и именно она определяет идеологиюсистемы и способы или алгоритмы управления, заложенные в электронном блоке управления (ЭБУ).На первом этапе сотрудничество АвтоВАЗ с американским концерном GM закончилось установкойна автомобилях 2109, 2108, а в дальнейшем 21103, систем с датчиками и исполнительными элементами, серийно выпускаемыми фирмой GM. Эти автомобили оснащались как системами распределенного впрыска топлива, так и системами центрального впрыска (одноточечный впрыск).К 1997 году российские производственные и научно-производственные предприятия уже освоиливыпуск почти всего ряда элементов системы ЭСУД, аналогичных тем, которые концерн GM предложил для установки на ВАЗовских автомобилях
Особенно важно отметить, что был запущен в производство и основной элемент ЭСУД – блок управления Январь-4 отечественной разработки. Управляющее программное обеспечение для блока управления было создано в России, и на тот момент ничем не уступало по своим функциональным возможностям программам, разработанными мировыми лидерами в этой области.АвтоВАЗ, потратив значительные средства на эти работы, к 1997 г

приступил к выпуску автомобилей с ЭСУД на базе российских комплектующих. Однако, один из самых сложных элементов этой системы – датчик массового расхода воздуха – устанавливался по-прежнему импортный (фирмы GM). Российские разработчики и производители так и не смогли довести этот датчик до приемлемого качества.К этому времени по различным причинам АвтоВАЗ меняет основного партнера по созданию иразвитию ЭСУД. Этим партнером становится фирма BOSCH. ЭСУД фирмы BOSCH идеологически имелряд отличий от систем фирмы GM. Мы отметим некоторые из них:Включение системы в работуВ системе GM питание к основным исполнительным механизмам, датчикам, блоку управления подается с главного реле, непосредственно управляемого с замка зажигания. Блок управления включается в работу и не контролирует подачу питающего напряжения к элементам системы.В ЭСУД BOSCH замок зажигания управляет включением блока управления, а уже тот в свою очередь включает главное реле и контролирует его выходное напряжение.Система зажиганияФункции искрового зажигания в ЭСУД фирмы GM выполняет модуль зажигания, совмещающий всебе и катушки зажигания, и высоковольтные ключи. Сам модуль располагается в подкапотном пространстве. Блок управления обрабатывает сигналы с индукционного датчика коленчатого вала (синхронизация системы), рассчитывает параметр угол опережения зажигания и выдает низковольтовые сигналы для модуля зажигания. В ЭСУД фирмы BOSCH высоковольтные ключи находятся внутри блока, а под капотом расположена только катушка зажигания.Датчик массового расхода воздухаДатчик GM имеет частотный выходной сигнал. Фирма BOSCH использовала датчик с аналоговымвыходом, который требовал стабильного напряжения питания для датчиков.

Система гашения детонацииСистема байпасного канала для холостого хода

• Недостаток профессиональных знаний о системах ЭСУД (построение, принципы работы, классификация неисправностей, определяющих работу двигателя и автомобиля в целом).
• Недостаток сведений о комплектации ЭСУД, устанавливаемой на автомобилях, в технической литературе завода-изготовителя.
• Менталитет российского потребителя, заставляющий разбираться этого самого потребителя в тонкостях работы всех узлов автомобиля и ремонтировать автомобиль своими силами.
• Отсутствие удобных, необходимых для проверки и ремонта средств диагностики, позволяющих не просто отображать параметры системы и ошибки самодиагностики, но и непосредственно проверять работу узлов системы.

Оглавление | сапа Домашнее фото девушек в нижнем белье продать

Как устроена процессорная часть

Система старт-стоп: что это такое, для чего предназначена, принцип работы и отзывы

Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность . Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8-

,
16-
и
32-разрядными
. Сами устройства включают в себя:

• Центральный процесс;
• Постоянное запоминающее устройство (сокр. ПЗУ);
• Аналогово-цифровой преобразователь (сокр. АЦП);
• Оперативное запоминающее устройство (сокр. ОЗУ);
• Порты ввода и вывода;
• Генератор тактовой частоты;
• Таймеры, иначе называемые счетчиками.

Можно провести параллель между современным компьютером и процессорной частью ЭБУ . По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой

Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга

Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ. Данные представляют собой калибровочные таблицы констант , участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго

. Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков. Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.

Тандем центральный процессор – ПЗУ – ОЗУ является ключевым

для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ . Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.

Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код

. Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени , так и подсчета числа событий . Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.

Автомобильный бензобак устройство и принцип работы

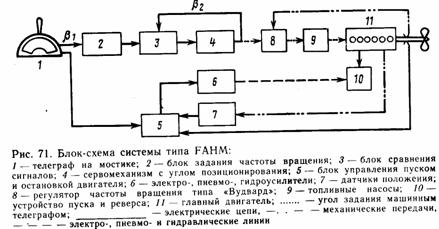

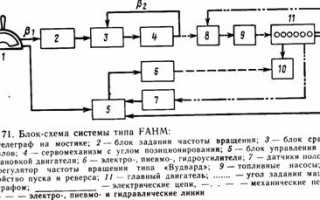

СИСТЕМЫ ДИСТАНЦИОННОГО АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ ГЛАВНЫМИ ДВИГАТЕЛЯМИ МОРСКИХ СУДОВ

Какие модификации системыFAHMустановлены на судах?

На судах отечественного флота установлены системы FAHM следующих модификаций: FAHM-1-4 для дизелей
«Бурмейстер и Вайн»
,FAHM-2-3 для дизелей
«Зульцер»
,FAHM-3 для дизелей
«Пильстик»
,FAHM-5 для дизелейMAN,FAHM-10 для управления турбинами фирмыAEG,FANM-11 для управления турбинами
. Элементы систем всех модификаций размещают на мостике, в машинном отделении, ЦПУ и непосредственно на двигателе (рис.71).
Для чего предназначена система FAHM-2-2?

СистемаFAHM-2-2 предназначена для дистанционного автоматизированного управления главным судовым двигателем. Пуск и режимы работы двигателя осуществля­ются автоматически в соответст­вии с заданной программой. Единственная функция, которую должен выполнять оператор,— это установка требуемой частоты вращения и направления вращения двигателя с помощью рукоятки машинного телеграфа, установленного на ходовом мостике и в ЦПУ машинного отделения. При необходимости дистанционное автоматизированное управление может быть отключено. Конструкция системы дает возможность ее монтировать как на строящихся, так и на находящихся в эксплуатации судах.

Какие операции выполняются системой FAHM-2-2?

Система обеспечивает выполнение следующих операций:

—дистанционный автоматизированный пуск и остановка главного двигателя согласно заданной программе;

—исполнение команд об изменении частоты вращения и направлении вращении главного двигателя. При этом зону критических частот вращения двигатель проходит по особой программе;

—автоматическая запись реверсографом подаваемых команд;

—контроль работы двигателя телеграфом с ходового мостика;

—контроль работы двигателя телеграфом из ЦПУ. При этом телеграф ходового мостика и репитер команд в ДПУ могут использоваться в качестве обычного машинного телеграфа;

—управлять работой двигателя вручную с поста управления двигателя при отключенной системе ДАУ. При этом регулятор можно устанавливать нажимной кнопкой, телеграф ходового мостика и репитер команд в машинном отделении использовать в качестве обычного машинного телеграфа.

Каковы основные технические характеристики системы?

Система обеспечивает изменение частоты вращения главного двигателя по двум программам:нормальной

и
максимальной
.

Нормальная программа

Время, сек, в течение которого увеличивается частота вращения, об/мин:

с 25 до 45 …… 2

» 45 » 80 …… 25

» 80 » 119 . . . . … 100

Время, с, в течение которого снижается частота вращения с 119 до 25 об/мин …. 9,5

Максимальная программа

Время, сек, в течение которого увеличивается частота вращения, об/мин:

с 25 до 45 …… 2

» 45 » 119 . . . . . . 70

Время, с, в течение которого снижается частота вращения с 119 до 25 об/мин …. 9,5

Максимальная программа применяется в чрезвычайных (аварийных) случаях. Сброс нагрузки при дистанционном управлении (кроме случаев маневрирования) предпочтительно производить путем постепенного изменения частот вращения. При маневрировании система обеспечивает выполнение последней заданной команды, даже если предыдущая команда не выполнена. Точность дистанционного задания частоты вращения на валу серводвигателя ±0,5 об/мин. Время реверса двигателя с «Малый вперед» на «Малый назад» 8-11 с.

Система обеспечивает сигнализацию о наличии перегрузки двигателя и надежно работает при длительных кренах до 22,5° и дифферентах до 10°.

Описание системы управления бензиновым двигателем

Органы управления

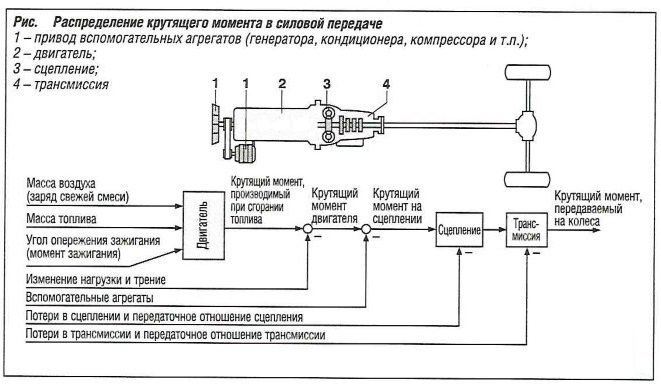

Выходная мощность двигателя опреде­ляется крутящим моментом, передаваемым сцеплению и частотой вращения коленчатого вала. Крутящий момент на сцеплении — это момент, производимый за счет сгорания то­плива минус момент трения (потери на трение в двигателе), момент потерь на газообмен и момент, необходимый для привода вспомо­гательных агрегатов (см. рис. «Распределение крутящего момента в силовой передаче» ). Крутящий момент на ведущих колесах равен моменту на входе сцепления за вычетом потерь в сце­плении и трансмиссии. Этому результирую­щему крутящему моменту противодействуют такие силы, как сопротивление качению шин и аэродинамическое сопротивление. В зави­симости от команды водителя, между этими силами сопротивления и крутящим момен­том может иметь место состояние либо рав­новесия, либо дисбаланса. В случае равно­весия автомобиль движется с постоянной скоростью. В противном случае имеет место ускорение или замедление.

Крутящий момент, производимый двигате­лем, определяется в основном следующими переменными:

• Массой воздуха, доступного для сжигания топлива после закрытия клапанов;
• Массой топлива в цилиндре;
• Моментом зажигания.

В меньшей степени оказывают влияние на крутящий момент также состав топливно­воздушной смеси (количество остаточных отработавших газов) или процессы сгорания топлива.

Основной функцией системы управления двигателем является координация работы различных подсистем с целью регулирования крутящего момента, производимого двигателем, с соблюдением требований к ограничению токсичности отработавших га­зов, расходу топлива, выходной мощности и уровню комфорта и безопасности. Система управления двигателем также выполняет диагностику различных подсистем.

Схемы включения транзистора

Для включения в схему транзистор должен иметь четыре вывода — два входных и два выходных. Но транзисторы почти всех разновидностей имеют только три вывода. Для включения трёхвыводного прибора необходимо один из выводов назначить общим, и, поскольку таких комбинаций может быть только три, то существуют три основные схемы включения транзистора:

Схемы включения биполярного транзистора

• с общим эмиттером (ОЭ) — осуществляет усиление как по току, так и по напряжению — наиболее часто применяемая схема;
• с общим коллектором (ОК) — осуществляет усиление только по току — применяется для согласования высокоимпедансных источников сигнала с низкоомными сопротивлениями нагрузок;
• с общей базой (ОБ) — усиление только по напряжению, в силу своих недостатков в однотранзисторных каскадах усиления применяется редко (в основном в усилителях СВЧ), обычно в составных схемах (например, каскодных).

Схемы включения полевого транзистора

Полевые транзисторы, как с p-n переходом (канальные), так и МОП (МДП) имеют следующие схемы включения:

• с общим истоком (ОИ) — аналог ОЭ биполярного транзистора;
• с общим стоком (ОС) — аналог ОК биполярного транзистора;
• с общим затвором (ОЗ) — аналог ОБ биполярного транзистора.

Схемы с открытым коллектором (стоком)

«Открытым коллектором (стоком)» называют включение транзистора по схеме с общим эмиттером (истоком) в составе электронного модуля или микросхемы, когда коллекторный (стоковый) вывод не соединяется с другими элементами модуля (микросхемы), а непосредственно выводится наружу (на разъем модуля или вывод микросхемы). Выбор нагрузки транзистора и тока коллектора (стока) при этом оставляется за разработчиком конечной схемы, в составе которой применяются модуль или микросхема. В частности, нагрузка такого транзистора может быть подключена к источнику питания с более высоким или низким напряжением, чем напряжение питания модуля/микросхемы. Такой подход значительно расширяет рамки применимости модуля или микросхемы за счет небольшого усложнения конечной схемы. Транзисторы с открытым коллектором (стоком) применяются в , микросхемах с мощными выходными каскадами, преобразователях уровней, шинных формирователях (драйверах) и т. п.

Статья с подробным описанием принципа (в англоязычном разделе).

Реже применяется обратное включение — с открытым эмиттером (истоком). Оно также позволяет выбирать нагрузку транзистора изменением внешних компонентов, подавать на эмиттер/сток напряжение полярности, противоположной напряжению питания основной схемы (например, отрицательное напряжение для схем с биполярными транзисторами n-p-n или N-канальными полевыми), и т. п.

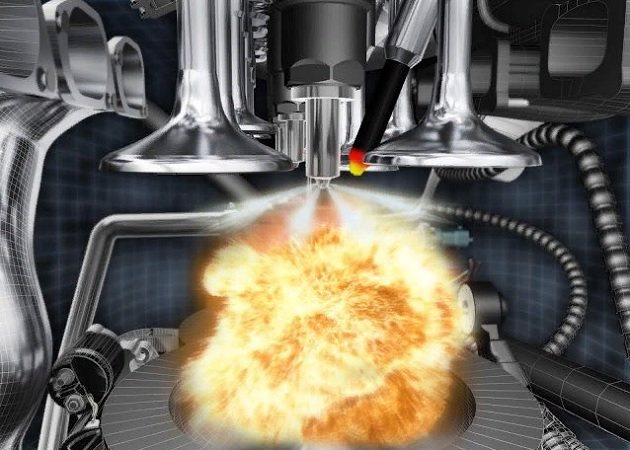

Режим многоточечного впрыска топлива для двигателя четырехтактного

На привычном нам четырехцилиндровом моторе три существует основных метода впрыска топлива в Одновременный.

(1) цилиндры впрыск: топливные форсунки всех впрыскивают цилиндров топливо одновременно. Каждая форсунка топливо впрыскивает два раза за один цикл.

(2) группам по Впрыск: в два цилиндра, работающие параллельно, топливо впрыскивается одновременно, например, в цилиндры 1 и 3 четырехцилиндрового после; двигателя того, как коленчатый вал 360 на поворачивается°, одновременный впрыск топлива происходит в каждый 2 и 4. В цилиндры цилиндр топливо впрыскивается однократно за цикл один.

(3) Последовательный впрыск: каждая топливная впрыскивает форсунка топливо в определенной фазе коленчатого каждый. В вала цилиндр топливо впрыскивается однократно за цикл один.

В случае с одновременным впрыском разная по топливно сотаву-воздушная смесь в цилиндрах является неблагоприятным наиболее фактором для работы двигателя. последовательном При впрыске, создание одинаковой газообразной каждом в смеси цилиндре наиболее благоприятно для двигателя работы. Характеристики впрыска по группам находятся характеристиками между двух вышеперечисленных типов.

Управление работой дизельного двигателя

Конструктивные требования к работе дизельного двигателя

Вырабатываемая дизельным двигателем мощ­ность Р определяется крутящим моментом на коленчатом вале, передаваемым сцеплению, и частотой вращения коленчатого вала. Кру­тящий момент на коленчатом вале равняется крутящему моменту, создаваемому в процессе сгорания топлива, за вычетом механических потерь на трение, газообмен и привод вспомо­гательных агрегатов. Крутящий момент созда­ется в процессе силового цикла, и при наличии достаточного количества воздуха определятся следующими переменными: массой пода­ваемого топлива, моментом начала сгорания топлива, определяемым началом впрыска, и процессами впрыска и сгорания топлива.

Кроме того, максимальный, зависящий от частоты вращения коленчатого вала кру­тящий момент ограничен требованиями к ограничению дымности выхлопа, давлением в цилиндрах, тепловой нагрузкой различных компонентов и величиной механической на­грузки всей кинематической цепи привода.

Основная функция системы управления дизельным двигателем

Основной функцией системы управления дви­гателем является регулирование создаваемого двигателем крутящего момента или, при некото­рых условиях, регулирование частоты вращения коленчатого вала в пределах допустимого диа­пазона (например, оборотов холостого хода).

В дизельном двигателе очистка отработав­ших газов и подавление шума осуществляются в значительной степени внутри самого двига­теля, т.е. путем управления процессом сгорания топлива. Это, в свою очередь, осуществляется системой управления двигателем посредством управления следующими переменными:

• Заряд смеси в цилиндре;
• Объем заряда смеси, подаваемого во время такта впуска;
• Состав заряда смеси (рециркуляция отра­ботавших газов);
• Движение заряда (завихрения на впуске);
• Момент начала впрыска;
• Давление впрыска;
• Распределение впрыска топлива (напри­мер, предварительный впрыск, разделен­ный впрыск топлива и т.д.).

До начала 1980-х годов управление впры­ском топлива и зажиганием осуществлялось исключительно при помощи механических устройств. Например, в топливном насосе вы­сокого давления количество подаваемого то­плива регулируется в зависимости от нагрузки двигателя и частоты вращения коленчатого вала путем поворота плунжера насоса, имею­щего спиральную канавку. В случае механиче­ского регулирования начало впрыска/подачи топлива регулируется при помощи центробеж­ного регулятора (зависимого от скорости вра­щения). Также применялись гидравлические системы регулирования, в которых количество топлива менялось посредством регулирова­ния давления в зависимости от нагрузки и частоты вращения коленчатого вала.

Точность регулирования

В настоящее время, в связи со строгими требованиями законодательства в отношении ограничения токсичности выбросов, требуется очень точное регулирование количества впрыскиваемого топлива и момента начала впрыска в зависимости от таких переменных, как темпе­ратура, частота вращения коленчатого вала, на­грузка и высота над уровнем моря. Это может быть обеспечено только при помощи электрон­ных систем управления. Сегодня электронные системы управления полностью вытеснили механические. Это единственный метод управ­ления, позволяющий осуществлять непрерывный мониторинг функций системы впрыска топлива, влияющих на содержание вредных веществ в выбросах автомобиля. В некоторых случаях законодательство требует также нали­чия системы бортовой диагностики.

Регулирование количества впрыскиваемого топлива и момента начала впрыска осуществля­ется системами EDC (электронная система управ­ления дизельным двигателем) при помощи электромагнитных клапанов высокого или низкого давления, или иных исполнительных устройств. Регулирование подачи топлива, т.е. количества топлива на один градус поворота коленчатого вала, может осуществляться косвенным образом, например, при помощи сервоклапана и регулиро­вания величины подъема игольчатого клапана.

За счет чего он работает?

Инжекторные двигатели работают тактами; каждый такт обеспечивает операцию:

1. Заполнение горючим цилиндров.
2. Сжатие его поршнем для сгорания.
3. Рабочий ход — получение механической энергии путем детонации горючего вещества.
4. Вывод переработанного сырья в атмосферу.

Наиболее востребованными автопромом являются 4-х тактные ДВС на бензиновой тяге.На их примере изучим принцип работы инжекторного двигателя.

При первом такте поршень максимально опускается вниз — через клапан подается перемешанный с воздухом бензин. Далее, поршень поднимается до упора, закрывая клапан и сжимая смесь. После этого свеча отсекает искру — она запускает детонацию сдавленного вещества.

Повышение температуры в камере и образование газов продвигают поршень вперед, а коленвал за счет инерции возвращает его на верхнюю позицию. При высокой скорости оборотов давление нагнетается еще больше, открывается выходной клапан. Продукты переработки бензина устремляются к нему.

Для более рационального функционирования используется комплекс датчиков, которые определяют получаемую на механизмы нагрузку, рассчитывают порции компонентов детонирующей смеси для обеспечения движения с циклом, равным такту.

Программная «начинка» их устроена так, что каждый срабатывает параллельно режимам мотора, отслеживает изменения в циклах и подстраивается под них. Такая функциональность позволяет подстраивать расход горючего под индивидуальный стиль вождения, повысить КПД.

Выход из строя ЭБУ править править код

Основными симптомами выхода из строя ЭБУ являются отказ в запуске двигателя, постоянная индикация об ошибке в работе двигателя которая не может быть очищена. Выход из строя ЭБУ случается довольно редко и никогда нельзя спрогнозировать точно когда он произойдет. Для выявления и подтверждения выхода из строя ЭБУ производителям и ремонтным предприятиям необходимо выполнить ряд следующих проверок:

• оценить качество сборки блока
• Проверить электронику
• Провести фрактографию
• Проверить на перегрев
• проверить на коррозию и разрушение

Выполнение данных условий в испытаниях позволит в будущем предотвратить повреждения и увеличить производительность.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

• подсос воздуха;
• утечки охлаждающей жидкости или масла;
• снижение потока из-за накопления углерода;
• проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

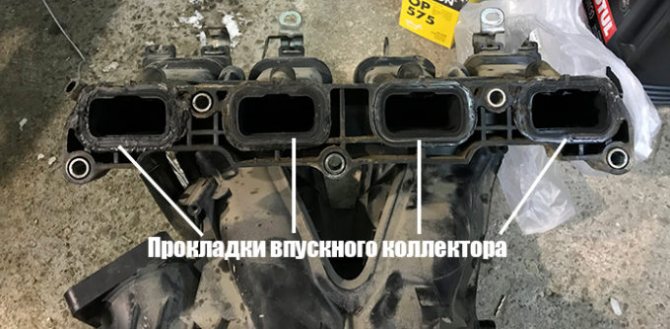

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

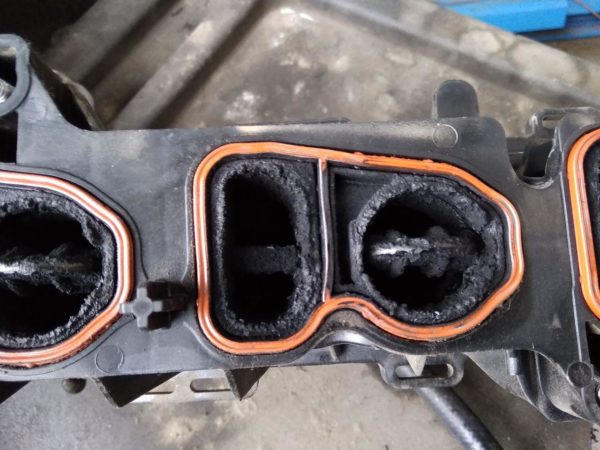

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:

Проверка Клапана Disa BMW е39 мотор м52ту- м54

Модули управления двигателем править править код

«>Контроллеры компании

• Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
• Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно – параллельный впрыск./ Фазированный впрыск.
• Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
• Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 – 2007) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
• Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 – 2011) (Евро-3) Фазированный впрыск.
• Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
• Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

«>Контроллеры

• Delphi MT20 (Евро 3)
• Delphi MT80 (Евро 3/4/5/6)
• Delphi MT92 (Евро 3/4/4/6) – Gasoline Direct injection (GDi).
• Delphi AC Delco E39/E39A (Евро 2)
• Delphi AC Delco E73
• Delphi AC Delco E78
• Delphi AC Delco E83
• Delphi MR140

«>Контроллеры

• GM EFI-4 (24/32/32 Pin) (США-83) – Моновпрыск.
• GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) – 8кл. попарно – параллельный впрыск, 16кл. фазированный впрыск
• GM ITMS-6F (Евро-2) – Попарно – параллельный впрыск.

«>Контроллеры

• Simtec 70 (Евро 2) Фазированный впрыск.
• Simtec 71 (Евро 3) Фазированный впрыск.
• Simtec 75.1 (Евро 4) Фазированный впрыск.
• Simtec 75.5 (Евро 4) Фазированный впрыск.
• Simtec 76 (Евро 2/3)
• Simtec 81 (Евро 5) Непосредственный впрыск.

«>Контроллеры

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах – Итэлма (Первый элемент в обозначении прошивки – литера «I» в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки – литера «А».

• Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно – параллельный впрыск. (На этикетке присутствует обозначение отладочной версии «Квант».)
• Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение «Квант».)
• Январь 5.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, .
• Январь 5.1.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, . (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
• Январь 5.1.2 (55 Pin) На этикетке: ООО «НПП АВТЭЛ»

«>Контроллеры

• VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
• VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
• VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
• VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
• VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).

• T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
• T11186 (Евро 4) (1.6л,8кл.)
• T11194 (Евро 3) (1.6л,16кл.)
• T21067 (Евро 3) (1.6л,8кл.)
• T21114 (Евро 2/3) (1.6л,8кл.)
• T21116 (Евро 4) (1.6л,8кл.)
• T21124 (Евро 2/3) (1.6л,16кл.)
• T21126 (Евро 3/4) (1.6л,16кл.)

«>Контроллеры

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I – Итэлма) (А – Автэл).

• Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: , ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
• Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
• Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
• Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно – параллельный впрыск.
• Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 – 2007) Попарно – параллельный впрыск./ Фазированный впрыск.
• Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 – ) Попарно – параллельный впрыск./ Фазированный впрыск.
• М10.3 (Евро 2/3).
• М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 – ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
• М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
• М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Электронные системы впрыскивания бензина

Применение систем впрыскивания топлива взамен традиционных карбюраторов обеспечивает повышение топливной экономичности и снижение токсичности отработавших газов. Они позволяют в большей степени по сравнению с карбюраторами с электронным управлением оптимизировать процесс смесеобразования. Однако следует отметить, что системы впрыскивания топлива сложнее систем топливоподачи с использованием карбюраторов из-за большего числа подвижных прецизионных механических элементов и электронных устройств и требуют более квалифицированного обслуживания в эксплуатации.

По мере развития систем впрыскивания топлива на автомобили устанавливались механические, электронные и цифровые системы. К настоящему времени структурные схемы систем впрыскивания топлива в основном стабилизировались При распределенном впрыскивании топливо подается в зону впускных клапанов каждого цилиндра группами форсунок без согласования момента впрыскивания с процессами впуска в каждый цилиндр (несогласованное впрыскивание) или каждой форсункой в определенный момент времени, согласованный с открытием соответствующих впускных клапанов цилиндров (согласованное впрыскивание). Системы распределенного впрыскивания топлива позволяют повысить приемистость автомобиля, надежность пуска, ускорить прогрев и увеличить мощность двигателя.

При распределенном впрыскивании топлива появляется возможность применения газодинамического наддува, расширяются возможности в создании различных конструкций впускного трубопровода. Однако у таких систем по сравнению с центральным впрыскиванием больше погрешность дозирования топлива из-за малых цикловых подач.

Идентичность составов горючей смеси по цилиндрам в большей степени зависит от неравномерности дозирования топлива форсунками, чем от конструкции впускной системы. При центральном впрыскивании топливо подается одной форсункой, устанавливаемой на участке до разветвления впускного трубопровода. Существенных изменений в конструкции двигателя нет. Система центрального впрыскивания практически взаимозаменяема с карбюратором и может применяться на уже эксплуатируемых двигателях. При центральном впрыскивании обеспечивается большая точность и стабильность дозирования топлива.

Особенно эффективна в отношении повышения топливной экономичности система распределенного впрыскивания топлива в сочетании с цифровой системой зажигания.

В мировой практике разработкой электронных систем впрыска топлива занимаются многие фирмы, однако наиболее известны в Европе: BOSCH, Siemens, поэтому чаще всего используют их обозначение систем. Общепринятым международным обозначением электронных систем впрыска является Jetronic. В настоящее время в массовом производстве преобладает система под названием LH-Jetronic, которая является системой распределенного впрыска топлива во впускной трубопровод. Применяется как синхронный и асинхронный впрыск топлива. Главной чертой этой системы является термоанемометрический расходомер воздуха, взамен расходомера на основе потенциометра с заслонкой.

Форсунки

Через них производится выплеск порций топливной массы в коллекторное и цилиндровое отделения, причем открытие/закрытие клапана в течение секунды повторяется многократно.

По способу аппаратного управления и используемого количества деталей подразделяют на категории:

1. Дроссельный моновпрыск (TBI)— подача сырья для детонации осуществляется одной деталью. Подаваемая струя не синхронизируется со срабатыванием клапана впуска. Управляющие сигналы на форсуночное сообщение производятся из внутриколлекторного чипа. Принцип распространен на старых моторах 90-х годов выпуска.
2. Впрыск с распределением (MFI) — используется во всех современных автомобилях с бортовым компьютером. Передача горючего происходит комплектно: одна форсунка — один цилиндр. Форсунковый блок крепится поверх коллектора, а весь процесс синхронизируется с ЦБУ, согласно с тем, как работает система зажигания инжекторного двигателя. При сравнении сводных характеристик предшественников — КПД увеличен до 10%.

MFI-элементы по подаче струи бывают: электрогидравлические, электромагнитные, пьезоэлектрические. Они применяются при распределении впрыска:

• Одновременном (синхронное наполнение всех цилиндров);
• Попарно-параллельном — одна пара поршней принимает нижнее положение, другая — верхнее. Залив топлива и вывод продуктов сгорания производятся так же;
• Двухстадийном (фазовом)— передача горючего в камеры сгорания производится в две операции.
• Непосредственном — применяется в конструкциях моторов, подразумевающих сжигание сверхобедненного кислородом состава.

Системы электронных блоков управления 3 править править код

• ABS (Anti-lock braking system) – Антиблокировочная система.
• ACU (Airbag Control Unit) – Блок управления подушками безопасности.
• Amplifier (Звуковой усилитель).
• BCM (Body Control Module) – controls door locks, electric windows, courtesy lights, etc. – Контроллер бортовой электроники.
• Brake Control Module (ABS or ESC) – Модуль управления тормозной системой.
• CCP (Climate Change and Prediction) – Блок управления климат-контролем.
• CCU (Convenience Control Unit)
• CD Changer (Проигрыватель компакт-дисков).
• Cellular Telephone (сотовый телефон).
• Chime (Система звукового оповещения).
• CV RSS (Continuously Variable road sensing suspension) – Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
• DCU (Door Control Unit) – Блок управления дверьми.
• Digital Radio Receiver (Цифровой радиоприемник).
• DIM (Dashboard Integration Module) – Интегрированный модуль приборной панели.
• Door Module (s) (Дверные контроллеры).
• Driver Door Module (Контроллер водительской двери).
• Driver Information Center – (Система информации водителя).
• Dual Zone HVAC – Двухзонный климат-контроль.
• E&C Bus (Мультиплексная шина систем комфорта).
• ECM (Engine Control Module) – Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
• ELC (Electronic level control) – Пневмоподвеска с электронным контролем уровня положения кузова).
• EPS (Electric power steering) – Электрический усилитель руля.
• ESP (Elektronic Stability Program) – Электронный контроль устойчивости.
• ETACS (Electronic Timing And Control System) – Электронная система полного управления автомобилем
• Head Up Display (Контроллер верхнего информационного дисплея).
• HMI (Human Machine Interface) – (Board Computer) – Бортовой компьютер.
• HPS (Hydraulic power steering) – Гидравлический усилитель руля.
• HVAC (Heating, Ventilation and Air Conditioning) – Климат-Контроль.
• IPC (Instrumental Panel Cluster) – Электронная комбинация приборов.
• Memory Mirror Module (Контролер зеркал с памятью).
• Memory Seat Module (Контроллер сидений с памятью).
• Multifuncton Alarm Module – Многофункциональный охранный модуль.
• Navigation Radio (Радио с навигационной системой).
• OnStar (Навигационная система).
• Passenger Door Module (Контроллер двери пассажира).
• PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
• Personalization (Система авторизованного доступа).
• PPS (Passenger Presence System) – Система контроля наличия пассажира.
• PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
• Radio (Радиоприемник).
• RCCP (Rear Climate Change and Prediction) – Задняя панель управления климат-контролем.
• Rear Aux Climate Module – Дополнительная задняя климатическая установка.
• Rear Seat Entertainment (Развлекательный центр задней части салона).
• Remote Function Actuation (Дистанционное управление).
• RIM (Rear integration module) – Интегрированный модуль задней части салона.
• RSS (Road Sensing Suspension) – Подвеска с изменяемой жесткостью амортизаторов.
• SIR (Supplemental Inflatable Restraint) – Дополнительные (Airbags) подушки безопасности.
• SCU (Seat Control Unit)
• SCU (Spee
• Serial Data Gateway (Контроллер мультиплексной шины).
• TСМ (Transmission control module) – Модуль управления трансмиссией.
• TCS (Traction control system) – Антипробуксовочная система.
• TCU (Telephone Control Unit) – Блок управления телефоном.
• VTD (Vehicle Thief Deterrent) – Охранная сигнализация.
