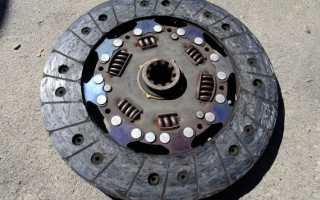

Как правильно и какой стороной поставить диск сцепления? Даже этому можно научиться

Осведомленность в том, как правильно и какой стороной поставить диск сцепления при ремонте или замене узла, позволит избежать повторной разборки агрегата, предотвратит появление дополнительных неисправностей автомобиля и его элементов. Благодаря сцеплению транспортное средство может плавно стартовать без перегрузки силового агрегата, способствуя нормальной и продолжительной работе его блоков и узлов КПП. Замена диска обычно производиться вместе со всей корзиной сцепления. Существует два способа проведения работ: с демонтажем КПП и без него. Последний метод менее трудоемок и более удобен. Выполняется рабочий процесс на подъемнике или смотровой яме.

Демонтаж сцепления

Как правильно и какой стороной поставить диск сцепления, этот вопрос возникает часто у начинающих автомобилистов, не обращающих внимания при выполнении работ на некоторые нюансы, игнорирование которых может привести к бесполезности ремонта и серьезным проблемам с машиной.

Приступая к снятию рассматриваемого узла, необходимо выполнить следующие требования:

Застопорить транспортное средство специальными клиньями;

Какой стороной установить диск сцепления на … ? Каждый найдет ответ на свой вопрос .

Замена сцепления ГАЗ ГАЗель

Стоимость замены фрикционных накладок диска сцепления

Стоимость восстановления диска сцепления зависит от размера и типа диска сцепления, о типах дисков у нас есть специальная статья. Цены в таблице указаны на основе статистики и являются приблизительными. Точная стоимость после бесплатного осмотра диска мастером.

Диаметр диска, мм	Кевлар эконом (держит на 20% больше мощности но не долго), руб.	LUK classic (ставятся на конвейере на Mercedes, BMW, AUDI, VW и т.д. Максимальный срок службы и плавность начала движения), руб.	LUK Kevlar (держат на 25% больше мощности, служат очень долго, любят экстремальные нагрузки), руб.	Время ремонта
До 210	∼1499	∼2400	∼3600	Около 1 часа
211-255	∼1999	2600	∼3800	Около 1 часа
256-350	∼2600-3300	∼2600-3500	∼3800-4500	Около 1.5 часа
351-430	∼3300-4500	∼3500-5500	На заказ	Около 2 часов

Замена

Монтаж узла производится в зеркальной разборке последовательности. Предварительно следует в отверстие подшипника первичного вала КПП нанести специальную смазку, обработать площадь трения и прижимного диска чисткой тканью. Установка диска на свое место, производится выступающей частью, обращенной к корзине. Предварительно нанесенные метки на кожухе и маховике совмещаются для предотвращения разбалансировки.

В процессе проведения работ требуется отцентрировать ведомый диск по отношению к оси коленвала. Для этой процедуры применяют специальное правило (имитирует шлицевую часть первичного вала), которая после монтажа должна легко выниматься. Болты крепежа необходимо затягивать равномерными усилиями попеременно для препятствования сдвижки кожуха.

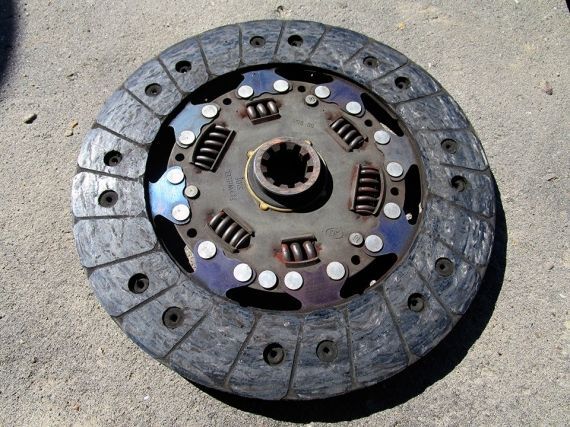

Функции и строение диска сцепления

На боковой стороне кожуха присутствуют три равномерно размещенных выемки в форме прямоугольника. В них впритирку входят три ступицы нажимного диска. Подобное строение гарантирует передачу крутящего усилия на рабочий диск и возможность его перемещения относительно оси при активации сцепления.

Между нажимным дисковым элементом и кожухом находятся 18 пружин, размещенные попарно, которые имеют разносторонние завитки для исключения возникновения заклинивания детали. Чтобы противодействовать перекашиванию рабочего диска и получить оптимальное усилие, пружинные элементы ставятся из одной группы. От чрезмерного нагрева в случае пробуксовки сцепления пружины предохраняют шайбы из теплоизолирующего прессованного асбестового материала.

На концы хвостовых вилок рассматриваемого узла прикреплены сферические гайки с коническими пружинами, обеспечивающие некоторое качение элемента, требуемое для гашения изменения дистанции между осями, когда отводится диск. В пазах выступов направляющего дискового элемента размещены три стальных рычага, которые скрепляются с диском и опорными вилками посредством подшипников игольчатого типа и осей.

Диск сцепления ГАЗель Некст, Бизнес, Соболь и модификаций

ДИСК СЦЕПЛЕНИЯ ГАЗЕЛЬ НЕКСТ, БИЗНЕС, СОБОЛЬ И МОДИФИКАЦИЙ

Диск сцепления ГАЗель – важная часть комплекта сцепления легкого коммерческого автомобиля ГАЗ. Благодаря фрикционным свойствам накладки передается крутящий момент от двигателя на механическую коробку перемены передач. Качественный ведомый диск Sachs дает возможность начинать движение плавно и легко менять скоростные режимы, переключая передачи КПП. При поломке или чрезмерном износе фрикциона, возникают проблемы, которые можно избежать, ознакомившись с данной статьей.

ПРИЧИНЫ ПОЛОМОК И НЕИСПРАВНОСТЕЙ ДИСКА СЦЕПЛЕНИЯ ГАЗЕЛЬ

Любое сцепление можно «сжечь» при частых стартах на максимальных оборотах или перевозя грузы в разы больше разрешенных техническими характеристиками автомобиля. Неправильная эксплуатация коммерческого транспортного средства наверняка приведет к преждевременной поломке.

Если вы эксплуатируете машину в соответствии с техническими требованиями, купили и правильно установили качественную запчасть (самостоятельно или на СТО), то в большинстве случаев выход из строя диска заключается в естественном износе: фрикционных накладок, демпферных пружин.

Какой диск сцепления лучше купить на ГАЗель Бизнес и NEXT?

Среди элементов сцепления ГАЗели Бизнес и NEXT именно ведомый диск подвержен наибольшему износу. Сцепление ведет или ощутима пробуксовка? Тогда настало время замены и ремонта!

Производители рекомендуют менять сцепление в сборе, но и кризис пока никто не отменял. Если при снятии комплекта лепестки корзины и выжимной подшипник в хорошем состоянии, то мало у кого поднимется рука купить комплект сцепления в сборе.

Спрос рождает предложение, поэтому не только дилеры GAZ, но и ZF — предлагают данную запчасть отдельно.

Установка сцепления на ГАЗель

В любом случае, лучше приобрести оригинальный ведомый диск ГАЗель под торговой маркой Sachs от немецкой фирмы ZF. Перед установкой в транспортное средство рекомендуется проверить боковое биение, которое не должно превышать 0,5 мм. Если параметр превышен, то проведите регулировку. Убедитесь, что ставите правильной стороной к маховику!

Правда придется забыть о гарантии. Но на практике, меняя только ведомый диск, можно проехать более 40.000 км по городу, а по трассе в разы больше. Экономия существенна.

Типы и размеры дисков сцепления ГАЗель и их отличия

На ГАЗель, в основном, устанавливаются диски сцепления 3 типов и 2 размеров:

• 240TP — 1878005402 (1878005153, 1878000041)Диаметр: 240ммПрофиль ступицы: 23×29-10N
  Используется в комплектах Sachs 3000950069, 3000951401.
• 240VTB — 1878005456 (1878006095)240 мм23×29-10N
  Комплект Сакс 3000950503
• 280VTB — 1878008502 (1878006639, A21R22.1601130)280мм23×29-10N
  В комплекте 3400700645

При кажущейся похожести 1878005402 и 1878005456 – они не взаимозаменяемы, рассчитаны на разные крутящие моменты. Первый на бензиновые двигатели, второй – на дизель Камминз.

На старый модельный ряд ГАЗелей с двигателем ЗМЗ 402 и Волги устанавливался тип 225TB, диаметр 225мм с артикулом Сакс 1878005404.

Применяемость дисков сцепления Sachs на ГАЗель

Модели по типу двигателя:

• 1878008502 — на дизельный Камминз 150 лс (330нм).
• 1878005456 — Cummins ISF 2.8 на 120 лс.
• 1878005402 — на Газели с бензиновым двигателем (ЗМЗ 406, УМЗ 4216, Эвотеч).

Скажем также, что диск 1878 005 456 применяется на УАЗ Патриот.

Маркировка дисков сцепления Sachs

Маркировка оригинальных дисков Сакс представлена на соответствующих фото.

Чем отличается диск сцепления для моделей Некст от Бизнес?

Ничем, т.к. применяемость зависит не от модели ГАЗель, а от мотора. Но будьте внимательны при покупке комплектов. На ЗМЗ-406 и УМЗ-4216 они будут отличаться выжимными подшипниками.

Стерлась фрикционная накладка. Можно ли ее купить и восстановить диск?

Купить и самостоятельно приклепать накладку феродо теоретически возможно, но мы настоятельно не рекомендуем это делать. Даже на дорогостоящих ведомых дисках сцепления КАМАЗ уже давно отказались от такого. Диск может быть восстановлен, это касается не только накладок феродо, в специальных заводских условиях.

Самостоятельно восстановленный диск сцепления может стать причиной поломки корзины и муфты. А новый комплект будет стоить дороже, чем один ведомый.

ЕСТЬ ЛИ УСИЛЕННЫЙ ДИСК СЦЕПЛЕНИЯ ГАЗЕЛЬ И ГДЕ ЕГО КУПИТЬ?

Применительно к ГАЗели, если говорить о качественных деталях сцепления, на наш взгляд не применимо понятие «усиленный». Если этот диск «усиленный», то другой «слабый»? А зачем выпускать плохой «слабый»?

Как правило, улучшение требуется некачественной продукции. Первые получили отрицательные отзывы водителей и расширяется линейка «усилеными». Мы специально берем это слово в кавычки, т.к. оригинальный диск сцепления Sachs разработан именно под определенные характеристики двигателя и КПП ГАЗели. Такой диск полностью соответствует конструктивным особенностям и дольше ходит. Но не говорится же про оригинал – «слабый» или «усиленный». Он стандартный!

Оригинальные диски Sachs на ГАЗель стоят дорого, а если дешево – точно подделка!

С таким утверждением часто можно столкнуться. «Дорого» и «дешево» — относительные понятия. Сравнивая с диском диаметром 430мм на грузовики МАЗ и КАМАЗ – газелевский 240 миллиметровый будет в 3 раза дешевле, а относительно 362 мм на автобусы ПАЗ – в 2-2,5.

Гарантированное качество поставщика в серию позволяет быть уверенным, что диски Сакс будут ходить долго с большим межсервисным интервалом.

Меняем сцепление на змз406

А сколько проедет диск неизвестного производителя сомнительно качества? Исходя из этого рассчитывается экономическая эффективность покупки. В прайс-листе ООО «ГАС Кватро» есть отдельные элементы и сцепление ГАЗель в сборе.

Например, цена диска сцепления Sachs 1878008502 (A21R22.1601130) на ГАЗель Некст 330 нм – 7.321 рубль.

Сравните эти цены с аналогами, учитывая километраж пробега и оплату замены на СТО, пока оригинальный комплект продолжал бы исправно работать. Даже если менять сцепление своими руками – все равно это время и простой коммерческой машины.

Можно ли купить неоригинальный, но хороший ведомый диск сцепления на ГАЗель?

К выбору любой неоригинальной запасной части автомобиля следует подходить с осторожностью. Изучите отзывы в сети Интернет, кем представлен этот бренд, рекомендации заводов-изготовителей автомобильной техники, сравните стоимость с оригиналом.

На наш взгляд качественные диски сцепления производятся итальянским заводом E.Sassone:

• ГАЗель Некст и Бизнес с двигателем Камминз – 9280ST;
• ГАЗель с бензиновыми моторами Evotech, УМЗ, ЗМЗ – 6222ST.

Почему лучше купить диск сцепления ГАЗель у Вас?

ООО «ГАС Кватро» — дилер Zahnrad Fabrik Friedrichshafen AG (ZF) по продаже сцеплений Sachs. Вы получите следующие преимущества, покупая диск сцепления на LCV ГАЗ у нас:

• Низкие цены на оригинальные сцепления ГАЗель;
• Гарантийные обязательства от производителя;
• Постоянное наличие корзин, дисков и муфт на наших складах;
• Оперативную доставку.

ГАС Кватро – Ваш надежный поставщик качественных сцеплений ГАЗель! Для заказа пользуйтесь формой сайта (в правом верхнем углу) или пишите на почту.

Полезные материалы:

Некоторые хитрости

Опытные водители советуют при выполнении процесса замены представленного узла, на рабочую поверхность корзины поставить равномерно небольшие точки клеем (момент или качественные аналоги). Диск кладется на корзину пружинами от себя и выравнивается по краям. Клей позволит зафиксировать детали во время их крепления.

Учитывая, как правильно и какой стороной поставить диск сцепления, этот способ предполагает небольшое продолжение. После монтажа КПП, нужно включить передачу и выжать сцепления и прокрутить механизм стартером. Данный метод подходит для большинства машин.

Авто → Как правильно установить диск сцепления. Советы и рекомендации специалистов

Каждый автовладелец рано или поздно задумывается о самостоятельном ремонте своей «ласточки». Не скроем, это процесс не только экономит средства, но и доставляет ни с чем не сравнимое удовольствие. Однако, не все автомобилисты обладают необходимыми навыками — каждая из ситуаций требует особенного подхода и соответствующих знаний. В век интернета, найти подробную и пошаговую инструкцию — пара пустяков. Сегодня мы расскажем, как установить диск сцепления правильной стороной, и не допустить при этом типичных ошибок.

Как демонтировать сцепление

1. При помощи специальных клиньев застопориваем авто.
2. Освобождаем карданную передачу от коробки передач и рабочего цилиндра.
3. Отключаем концевые выключатели датчиков заднего хода.
4. Выкручиваем гайки, фиксирующие опоры КПП, используя гаечный ключ охватывающий крепёжную деталь со всех сторон. Убираем коробку передач от двигателя на максимально допустимую дистанцию.
5. После всех манипуляций, КПП следует укрепить дополнительной подпоркой, т.к. она в буквальном смысле, повиснет на выхлопном патрубке.
6. Отводим маховый диск и отвинчиваем все крепежные болты корзины сцепления. Вам будет удобнее добираться до болтов, если время от времени Вы будете прокручивать коленвал.
7. Снимаем диск сцепления, предварительно сдвинув корзину сцепления. Затем демонтируем саму корзину, сдвинув ее в сторону движка. Производим демонтаж вилки сцепления, и выжимного подшипника.

Как заменить сцепление

Прежде чем приступать к монтажу всего модуля, рекомендуем смазать зазор подшипника первичного вала. А затем пройтись по всей площади чистой материей. И лишь затем начинать монтировать элементы блока в обратном порядке.

Обратите внимание. Выступающая часть диска, должна быть обращена к корзине при монтаже. Кожух и маховик соединяются согласно нанесенной заблаговременно разметке. Маркировка исключает возможное разбалансирование.

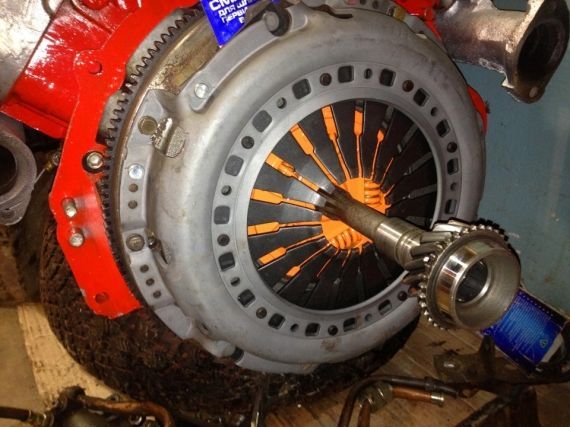

Обращаем внимание на ось коленчатого вала. Относительно этой оси центрируем ведомый диск. Рекомендуем Вам использовать специально предназначенное для этого центрирующую оправку, легко извлекаемую по окончании сборки. Крепежные болты затягивайте равномерно и поочередно. Т.о. Вы избежите сдвигания кожуха.

Конструкция диска сцепления и его назначение

Диск сцепления обеспечивает плавность движения автомобиля, которое достигается благодаря проскальзыванию непрерывно крутящегося ведущего диска. Который присоединен к коленвалу по отношению к ведомому диску, и соединен с трансмиссией с помощью шлица. Боковая сторона кожуха оснащена тремя прямоугольными выемками, размещенными равномерно. В выемки вплотную заходят ступицы ведомого диска. Благодаря такой конструкции, крутящее усилие воздействует на диск, и когда сцепление активируется, он перемещается по отношению к оси.

В пространстве между кожухом сцепления и элементом ведомого диска расположены пружины парами (всего 9 пар). Для того, чтобы защитить пружину от перенагрева (когда машина пробуксовывает), установлены специальные асбестовые фрикционные накладки. Весь узел сцепления состоит из:

• маховика;
• ведомого диска сцепления;
• корзины сцепления (нажимного диска);
• выжимного подшипника с муфтой

Рекомендации

Рекомендуем Вам при замене диска сцепления использовать следующую хитрость. Поставьте маленькие точечки качественного клея на плоскость нажимного диска, а затем положите диск сцепления. При этом пружины диска должны лежать в положении «от себя». Затем выравняйте его.

Закончите монтаж подобным способом включением передачи и выжиманием сцепления. Как и любой ремонт, рекомендуем Вам не затягивать с заменой диска сцепления, если это требуется. Неисправность устраненная сразу — прямой путь к безопасному движению, и меньшим материальным затратам.

Какой стороной установить диск сцепления на. ? Каждый найдет ответ на свой вопрос.

В данном видео поведано и показано ,как установить диск сцепления

верно фактически на всякий автомоб.

Инспектируют наличие на маховике мотора и кожухе нажимного диска (корзины) ГАЗ-53 совмещенных меток «О» когда они отсутствуют, наносят их. Равномерно отвертывают болты крепления кожуха сцепления к маховику, проворачивая при всем этом коленчатый вал мотора. Вынимают ведомый и нажимной диски сцепления из картера через нижний лючок.

Какой стороной ставить диск сцепления газ 53.

Рис. 2. Положение ведомого и нажимного дисков ГАЗ-53 в момент их снятия

1— маховик; 4 — ведомый диск; 3 —- нажимной диск (корзина)

Потому что 2-ая поперечина рамы мешает одновременному снятию ведомого и нажимного дисков, то снимают их поочередно. Через посадочное отверстие для коробки поднимают по полной программе в картер корзину сцепления, оставляя понизу вам больший зазор меж маховиком и кожухом сцепления, через который и вынимают ведомый диск (рис. 2).

Потом, повернув нажимной диск вниз одной из регулировочных гаек, снимают его, поворачивая таким макаром, чтоб другие регулировочные гайки проходили, не задевая поперечину.

Разборка нажимного диска сцепления корзины ГАЗ-53. Перед разборкой делают метки на кожухе 11 (см, рис.1), рычагах 5 и нажимном диске 4, чтоб сохранить балансировку при сборке. Кладут нажимной диск на подставку и устанавливают на стол пресса усилием чем двух 30 кгс.

Кожух не должен задевать за стол пресса и подставку. На кожух сверху кладут подкладку так, чтоб она не закрывала три гайки крепления опорных вилок рычагов выключения сцепления. Нажимая прессом на подкладку, сжимают пружины и разгружают от усилия рычаги выключения сцепления.

Отвертывают регулировочные гайки 7 (см. рис.1) опорных вилок рычагов выключения сцепления и плавненько отпускают пресс. Снимают кожух сцепления ГАЗ-53, нажимные пружины 12 и теплоизолирующие шайбы.

Расшплинтовывают и вынимают оси рычагов выключения сцепления из ушков нажимного диска. Вынимают иглы подшипников: расшплинтовывают и вынимают оси рычагов выключения сцепления из опорных вилок. Вынимают иглы подшипников.

После разборки детали сцепления ГАЗ-53 кропотливо промывают и подвергают внимательному осмотру, взирая на надежность заклепочных соединений, отсутствие погнутости, изнашивания, трещинок, забоин и обломов на нажимном и ведомом дисках, рычагах, опорных вилках, пружинах, ступице, кожухе, вилке выключения сцепления на других деталях устройств.

Фрикционные накладки ведомого диска ГАЗ-53 подменяют, если на их поверхностях имеются следы перегрева, трещинкы или сильное замасливание, дополнительно если расстояние от поверхности накладок сцепления до головок заклепок наименее 0,3.5 мм.

Как поменять сцепление: как ставить диск сцепления

Как известно, механическая коробка передач отличается достаточно высокой надежностью и неприхотливостью. Для такой КПП вполне реальным показателем пробега без ремонта является отметка около 250-300 тыс. км. и более. При этом отдельного внимания заслуживает сцепление, которое нужно менять намного раньше по тем или иным причинам.

Сама замена сцепления на МКПП (в отличие от РКПП) не является крайне сложной процедурой, однако требует наличия определенных навыков и инструментов. Также в процессе установки некоторые владельцы не знают, как правильно поставить сцепление. Далее мы рассмотрим такой нюанс, как поставить диск сцепления при его замене.

Какой стороной ставить диск сцепления на ВАЗ 2107-2101

Частой проблемой, возникающей в процессе обратной сборки сцепления ВАЗ 2107, является ситуация неправильной установки самого корпуса диска в систему. Это может привести к печальным последствиям в виде заклинивания системы при запуске мотора и переключении передач, так как обратная неправильная сторона по своим габаритам вполне соответствует посадочному месту. Чтобы избежать путаницы, необходимо ставить диск стороной соответствующей внутренним лепесткам на корзине. Эти лепестки должны смотреть на внутреннюю сторону в направлении коробки передач. Некоторые изготовители для этого специально выштамповывают направляющие стрелки, теме самым порой значительно облегчая работу простым владельцам автомобилей.

Установка диска сцепления: на что обратить внимание

Начнем с того, что благодаря сцеплению автомобиль получает возможность плавно трогаться, передачи переключаются мягко, что способствует нормальной работе всех элементов трансмиссии и самого ДВС с сохранением ресурса узлов и агрегатов.

С учетом того, что нагрузки на сцепление высокие, срок службы самого сцепления, в среднем, составляет около 100 тыс.км. На его износ указывает потеря тяги, пробуксовки сцепления, неполное выключение сцепления, трудности при переключении передач, педаль сцепления может стать мягкой или, наоборот, слишком тугой и т.д.

Как правило, замена диска выполняется вместе с заменой корзины сцепления, однако в отдельных случаях меняется только диск. Идем далее. Применительно ко многим авто, есть два способа заменить сцепление:

• замена сцепления со снятием КПП;
• замена сцепления без снятия коробки;

Не удивительно, что именно второй метод является более удобным. При этом для авто с задним приводом замена выполняется легче. На переднеприводной машине менять сцепление сложнее, однако также возможно выполнить замену своими руками. Давайте остановимся на основных этапах.

• Для реализации задачи потребуется наличие подъемника, эстакады или ямы. Перед снятием сцепления необходимо под колеса автомобиля поставить противооткатные упоры.
• Прежде всего, нужно отсоединить кардан от КПП и рабочий цилиндр. Далее потребуется отключить концевики проводки выключателя огней заднего хода;
• После накидным ключом понадобится открутить крепежные болты, которые фиксируют подушку КПП. Теперь подушку нужно снять;

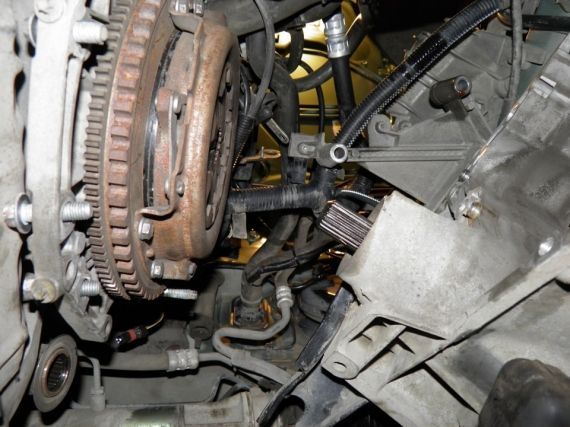

• Далее нужно отодвинуть коробку от мотора на максимально возможное расстояние (чтобы переключатель упирался в днище); Трансмиссия фактически ляжет на входящий патрубок системы выхлопа. По этой причине заднюю часть коробки нужно дополнительно поддерживать подпором или домкратом;
• Далее, отводя маховик, потребуется открутить 6 крепежных болтов на корзине сцепления. Для того, чтобы получить доступ к фиксирующим элементам, нужно периодически проворачивать коленвал;
• Затем в появившийся паз и посредством смещения корзины сцепления снимается сам диск. Чтобы снять корзину, нужно сдвинуть ее по направлению к ДВС. На последнем этапе потребуется снять вилку и выжимной подшипник;
• Замена сцепления выполняется в обратном порядке. При этом предварительно в отверстие подшипника первичного вала коробки передач наносится специальная смазка, а также площадь трения и касания прижимного диска протирается ветошью.

Также во время выполнения работ нужно отцентровать ведомый диск относительно оси коленчатого вала. Чтобы реализовать задачу, нужно использовать правило, которое является имитацией шлицевой части первичного вала. Правило после монтажа должно с легкостью выниматься.

В указанные выемки плотно входят 3 ступицы нажимного диска. Данное конструктивное решение является гарантией эффективной передачи крутящего момента на диск одновременно с возможностью его смещения относительно оси при включении сцепления.

Между нажимным диском и кожухом имеется 18 пружин, которые размещены попарно. Пружины имеют витки, которые выполнены в разные стороны. Это позволяет исключить риски возможного заклинивания. Также чтобы рабочий диск не перекосился и одновременно было достигнуто подходящее усилие, установленные пружины должны быть из одной группы.

От избыточного нагрева во время пробуксовки сцепления пружины защищены шайбами, которые выполнены из прессованного асбестового материала, который отличается жаропрочностью и способностью отводить тепло.

Еще на концах хвостовых вилок имеются сферические гайки с коническими пружинами. Такое решение способно обеспечить определенное качение элемента, которое нужно для того, чтобы нивелировать расстояние между осями в момент отвода диска.

Снятие и установка сцепления

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления, следующие:

–повышенный (по сравнению с привычным) шум при включении и выключении

–неполное включение сцепления (сцепление «буксует»);

–неполное выключение сцепления (сцепление «ведет»).

При выходе сцепления из строя рекомендуем заменять одновременно все его элементы (ведомый и ведущий диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен и, если их установить вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются: ключ «на 11» (удобнее торцовая головка), отвертка.

оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни). Подойдет и имеющаяся в продаже оправка для переднеприводных автомобилей ВАЗ.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

Какой стороной ставить диск сцепления ВАЗ

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

Удерживая маховик отверткой (или монтажной лопаткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по одному обороту ключа, переходя от болта к болту по диаметру.

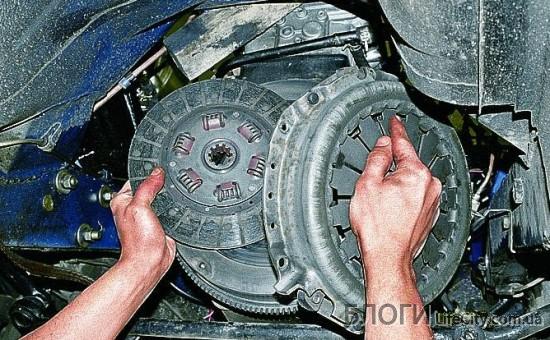

Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6.Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

Осмотрите соединительные звенья 1 кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец 2 нажимной пружины.

Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

На шлицы ступицы ведомого диска нанесите тугоплавкую консистентную смазку.

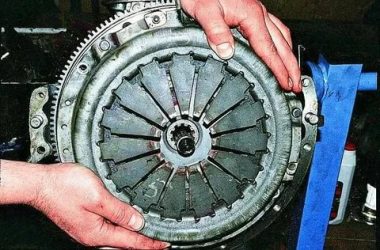

12.При монтаже сцепления сначала с помощью оправки установите ведомый диск.

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

а затем на три центрирующих штифта – кожух нажимного диска и вверните болты крепления кожуха к маховику. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 12 Н·м (1,2 кгс·м).

14.Снимите оправку и установите коробку передач.

Установите нижний конец троса привода выключения сцепления на коробку передач и отрегулируйте длину резьбового наконечника троса (см. «Замена и регулировка троса привода выключения сцепления» ).

При проведении данной процедуры следует отцентровать ведомый диск относительно оси коленвала. Для этого используйте правило, оно будет играть роль шлицевой части первичного вала. По завершении установки правило должно легко выниматься.

Болты, с помощью которых крепится кожух, следует закручивать по очереди с одинаковым усилием, в противном случае он сдвинется с места. Сбоку у кожуха есть выемки прямоугольной формы, которые равномерно распределены по всей поверхности.

В эти выемки должны войти три ступицы нажимного диска. Такая конструкция позволяет передавать крутящий момент на диск максимально эффективно, при этом его можно смещать относительно оси, когда сцепление включено.

READ Как Поставить Кольца На Поршень Скутера 2т

Между кожухом и нажимным диском попарно расположены 18 пружин. У них есть витки, они сделаны в разные стороны. Благодаря такому решению механизм никогда не заклинивает. Чтобы не допустить перекоса рабочего диска и достичь нужного усилия, все устанавливаемые пружины должны быть из одной группы.

Чтобы не допустить перегрев пружин при пробуксовке сцепления, используются шайбы. Они сделаны из прессованного асбеста, данный материал не боится высоких температур и эффективно отводит тепло.

Кроме того, на концах хвостовых вилок расположены сферические гайки, а также пружины в форме конуса. В результате этого появляется качение механизма, оно необходимо для нивелирования промежутка между осями, когда отводится диск.

Какой стороной установить диск сцепления на ? Каждый найдет ответ на свой вопрос.

Итак, мы разобрали, как правильно поставить диск и корзину сцепления. Данную процедуру сможет выполнить любой автомобилист, если у него есть небольшой опыт проведения ремонтных работ. Сложнее всего будет добраться непосредственно до сцепления, особенно когда у вас переднеприводная машина.

Чтобы при замене данного механизма не запутаться в том, как поставить ведомый диск сцепления, запомните: его ставят к корзине той стороной, где выступают пружины демпфера.

Фиксация системы с помощью ключа

• Для начала необходимо зафиксировать трансмиссию при помощи ключа, открутив направляющие болты крепления агрегата. Затем, ослабив крепление, необходимо отодвинуть деталь целиком от самого сцепления в сторону бампера. Тем самым у владельца появится минимально допустимый доступ к самому сцепления. Без данной фиксации демонтаж детали фактически невозможен.
• После этого следует подобраться к самому сцеплению, которое располагается ближе к моторному щиту и представлено единой конструкцией с двумя маховиками.
• С помощью специального стопора, который по своему диаметру полностью совпадает с отверстием в центре агрегата, необходимо провести центровку, соответственно закрепив деталь в неподвижно положении. Тем самым у владельца появится возможность провести демонтаж агрегата целиком.

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.

Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

Как поменять сцепление: периодичность и порядок замены

При бережной эксплуатации и аккуратном вождении менять сцепление приходится не часто.

Что может стать тревожным звоночком и сигналом к диагностике — об этом в нашей статье. Здесь же вы узнаете, как проводится замена сцепления, и сможете контролировать мастеров сервисного центра.

При езде с изношенным сцеплением увеличивается расход топлива и значительно «теряется» мощность ДВС.

Сколько служит сцепление?

Назвать конкретный пробег, после которого пора менять сцепление, нельзя. Слишком много факторов влияют на его срок службы:

• манера езды — резкий старт и частые пробуксовки, а тем более, участие в гонках в разы сокращают период эксплуатации;
• качество агрегата — оригинальные детали всегда долговечнее недорогих аналогов;
• посторонние жидкости или мелкие твердые предметы могут вывести из строя даже новый узел;
• ошибки при установке и регулировке неизбежно ведут к снижению эксплуатационных характеристик.

Износ накладок из-за неверной настройки сцепления

Как узнать, что сцепление пора менять?

Причины и последствия, которых вы избежите, если вовремя заедете на СТО:

• при выжимании педали сцепления слышен сильный шум? есть вероятность, что износился выжимной подшипник;
• запах гари в салоне говорит о том, что диски сцепления проскальзывают относительно друг друга, так что фрикционные накладки на них обгорают;

Повреждение фрикционных накладок

• сильные рывки при переключении передач часто указывают на то, что демпферные пружины, установленные на ведомом диске, вышли из строя.

Мастера и автопроизводители рекомендуют проводить диагностику сцепления каждые 80 — 100 тыс. км.

Признаки неисправности

Если рекомендуемый пробег еще не пройден, но вы уже заметили следующие «симптомы», возможно, с заменой пора торопиться:

• изменения привычной динамики езды, особенно при подъеме;
• увеличение свободного хода педали сцепления;
• рывки при переключении передач и трогании с места;
• тяжелый разгон авто и плохая тяга при повышении нагрузки;
• переключение передач с большим усилием;
• запах гари при увеличении оборотов двигателя;
• повышенные вибрации и посторонние звуки (типа хруста и скрежета).

Как определить неполадки уже на первом этапе?

Первое, что заметит любой водитель (даже с небольшим стажем),— пробуксовка дисков на высоких передачах, то есть, при увеличении оборотов, скорость не меняется.

И тут у вас есть выбор: скорее менять сцепление, или в один “прекрасный” день вы просто не тронетесь с места.

Какие инструменты нужны для замены сцепления

Решили выполнить ремонт самостоятельно? Вам понадобится лебедка или домкрат, чтобы поднять переднюю часть авто, а чтобы провести под ним работу — смотровая яма, эстакада, гидравлическая стойка или двухстоечный подъемник.

Для защиты важных узлов системы нужны:

• втулки — они не дадут повредить уплотнения полуосей;
• чехлы защитят пыльники шаровой опоры;
• траверса обеспечат поддержку двигателя.

Из инструментов вам понадобятся:

• набор рожковых и торцевых ключей;
• оправка для центровки диска сцепления.

Порядок замены

1. Демонтаж КПП.
   На передне- и заднеприводных авто эта процедура несколько отличается. В первом случае нужно снять приводные валы и поставить вместо них заглушки, открутить болты, отсоединить троса и кулиски, извлечь первичный вал КПП из подшипника в ДВС. Во втором — демонтируется муфта, которая соединяет коробку передач с карданным валом.
2. Замена элементов сцепления.
   После того, как откручены болты корзины, с маховика снимаются все элементы сцепления. Важно, чтобы на его поверхности не было масла. В противном случае придется менять сальник, а если на старых дисках есть царапины или трещины — еще и корзину. Новый диск вставляется в корзину, а она надевается на маховик. Болты крепления закручиваются крест накрест.
