Педали на Гранте Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

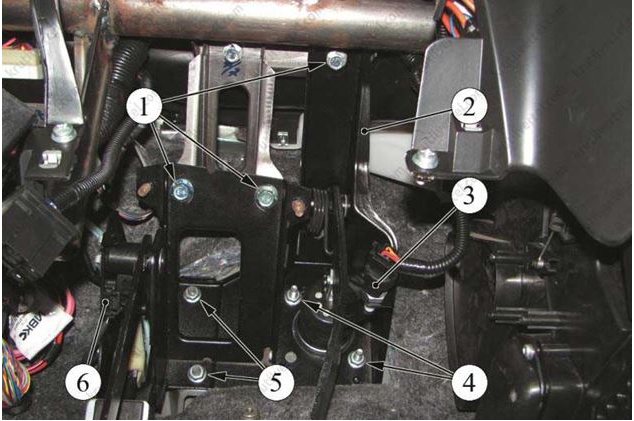

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Lada Granta — устраняем шумы (треск/скрип) от педали сцепления.

Замена сцепления Лада Гранта

Сцепление Часть 1. (о сцеплении для тросовых КПП)

Методы регулировки сцепления

Различают две методики регулировки сцепления. При его регулировании первым способом необходимо:

• подцепить наконечник, после чего его натягивают вперед до максимально возможной величины;
• штангенциркулем замерить расстояние между поводком и вилкой, в норме оно составляет 27 мм;
• при обнаружении каких-либо проблем отрегулируйте длину тросика, подкрутив резьбу;
• далее следует трижды нажать на сцепление и убедится в том, что оно нормально функционирует.

При возникновении проблем проведите новые замеры штангенциркулем (расстояние от одной крайней точки до другой не может превышать 146 мм). Если данный показатель превышен, требуется установить новый тросик.

Второй способ регулировки является альтернативным, благодаря чему вы сможете произвести регулировку сцепления без штангенциркуля. Начало альтернативной регулировки ничем не отличается от регулирования сцепления первым способом. Когда поводок будет плотно прилегать к вилке, вы три раза выжмете сцепление, после чего откройте капот, чтобы убедится – прижат ли поводок к металлу как раньше? Одним из обязательных условий регулировки считают полное отсутствие движения вилки либо ее минимальную подвижность (не превышающую 2 мм).

Каждый автовладелец может воспользоваться как первым, так и вторым способом, поскольку автоматическая система регулировки все равно не избавит его от обязанности периодически производить описанную выше работу. Помните – даже при исправно функционирующем тросе вам все равно необходимо хотя бы время от времени открывать капот своего авто.

Не стоит забывать и еще одну рекомендацию опытных автовладельцев – для проведения регулировки не стоит ждать появления явных проблем в работе сцепления. Лучше всего проводить ее регулярно (1 раз на каждые 10 000 км пробега), ведь именно регулировка поможет вам обезопасить себя от возникновения проблем со сцеплением. А проводя эту процедуру в очередной раз, не забудьте оценить еще и состояние тросика. При обнаружении на нем трещин или истончения деталь рекомендуется немедленно заменить.

https://youtube.com/watch?v=94tgpwN0rdI

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

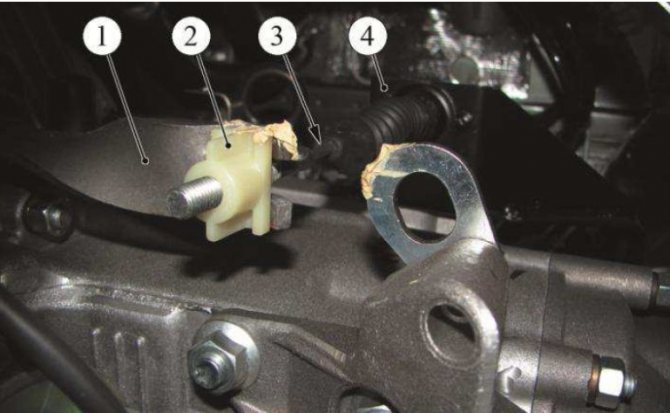

Зазор на вилке привода

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

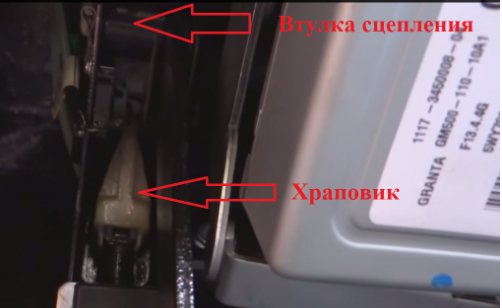

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

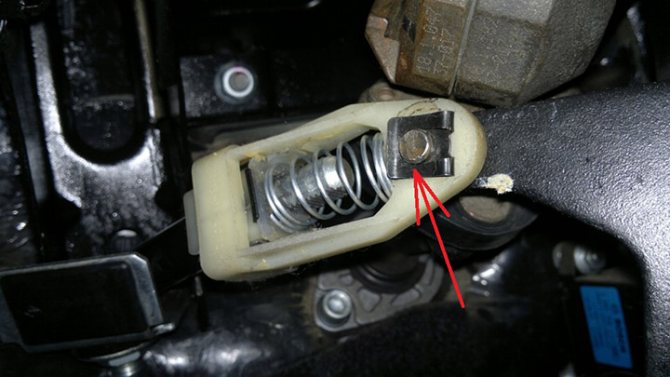

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Как заменить трос в механизме сцепления?

Как правильно осуществляется замена троса сцепления? Ниже приведены подробные аспекты инструкции, позволяющей успешно заменить трос.

1. Сначала приступаем к откручиванию гайки троса от кронштейна, которая расположена под приборной панелью. Это действие выполняем посредством ключа на «8», после чего появляется доступ к демонтажу упора кронштейна.
2. Отсоединяем стопорную скобу, которая разместилась на «пальце».
3. Далее снимаем корпус компенсационного устройства (пользуемся отверткой).
4. С педального пальца извлекаем фторопластовую втулку.
5. Производим визуальный мониторинг элемента узла на предмет присутствия износа. Если таковые «артефакты» присутствуют на поверхности втулки, то ее однозначно заменяем, выполнив предварительную обработку солидолом.
6. Осуществляем демонтаж уплотнителя троса, который вмонтирован в технологическое отверстие лобового щита кузова (по фото его можно наблюдать из подкапотного пространства).
7. Тянем по ходу движения тросовый наконечник до момента извлечения его из паза вилки.
8. Ключом на «17» «побеждаем» гайку, посредством которой наконечник троса удерживается на соответствующем кронштейне трансмиссионного агрегата. Для предотвращения проворачивания наконечника применяем дополнительный ключ.
9. Теперь переходим к демонтажу тросового наконечника, после чего извлекаем данный элемент из отверстия. Сам трос также можно вынуть.
10. Завершив обозначенные манипуляции, начинаем монтаж нового узла.
11. Сначала пропускаем трос в ранее обозначенное отверстие лобового щита.
12. Обрабатываем втулку специальным составом и фиксируем элемент компенсации износа на соответствующем пальце.
13. Теперь крепим трос непосредственно к педали и возвращаем на место ранее снятое уплотнение.
14. Перемещаемся к монтажу наконечника на кронштейне трансмиссии LADA Granta. Удерживающую гайку завинчиваем с потребным моментом (не переусердствуем).
15. Помним о необходимости накрутить поводок.
16. Монтажную процедуру продолжаем перемещением нижнего наконечника в направлении вперед до возникновения ощущения упора.
17. Удерживаем наконечник в обозначенном положении и одновременно осуществляем замер расстояния, которое было освещено нами ранее (конкретнее: на участке «поводок – вилка»). Если параметр некорректен, вращаем поводок до появления оптимального значения.
18. Помним о необходимость смазать тело поводка до момента его установки в узел. Подвергать смазке необходимо плоскость, находящуюся в контакте с вилкой.
19. Завершающим действием является многократный выжим педали на полную величину. Затем снова производим контрольное измерение в секторе «вилка – поводок» и, если оно имеет отклонение от регламента (27 мм), производим повторное регулирование. Таким образом замена троса сцепления завершена.

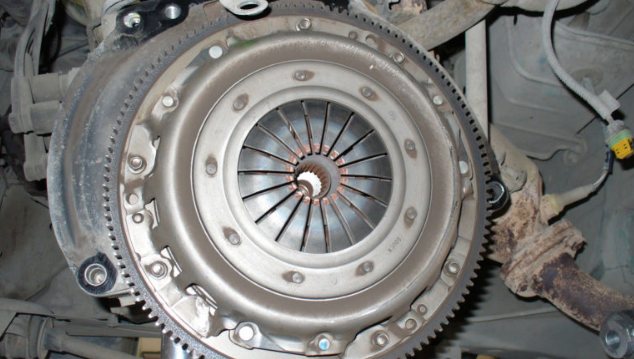

Многих также интересует вопрос, как происходит замена сцепления. Далее рассмотрим особенности замены диска или прочих элементов в узлах сцепления Лада Гранта, Приор и Калин. Выбрать сцепление не составляет труда, поскольку рынок представлен множеством предложений. На данный аспект оказывает влияние не только индивидуальное предпочтение, но и ценовой фактор.

Процесс замены диска имеет идентичный характер, не завися от модификации обозначенных «ВАЗовских» моделей, в том числе и Лада Гранта. Определившись с выбором элемента, переходим к процедуре непосредственной замены.

1. Первоначальным действием будет демонтаж трансмиссионного агрегата LADA Granta.
2. Если предполагается повторная установка нажимного диска (корзины), то потребуется предварительная отметка расположения маховика и кожуха. Эта манипуляция позволяет сберечь балансировку и произвести установку диска в положение, идентичное ранее располагавшемуся здесь элементу.
3. Далее монтируем специальную втулку (оправку) в центральное отверстие нажимного элемента. Если таковой оправки не наблюдается, то возможен демонтаж узла и без нее, однако потребуется при снятии удерживать ведомый диск, дабы предотвратить его выпадение.
4. Для исключения риска поворота маховика, вооружаемся стопорящим компонентом (отверткой или монтажной лопаткой).
5. Выкручиваем 6 болтов, служащих для удержания корзины на маховике. Действие должно характеризоваться равномерностью и без полного извлечения сначала одного винта, затем второго и т. д.
6. Теперь извлекаем кожух в комплексе с ведомым диском.
7. Обнаружив присутствие повреждений на поверхности элементов узла, далее следует полная замена сцепления.
8. Особое внимание концентрируем на степени износа фрикционных накладок на диске в LADA Granta. Когда обнаруживается факт их замасливания или углубления заклепок, такой элемент срочно меняем. Проверяем жесткость фиксации демпферных пружинок. Если обнаружилась их поломка, то диск также подлежит утилизации. Осматриваем диск на наличие биения. Если его величина превышает 1 мм, то данный факт означает непригодность детали к использованию.
9. Осматриваем нажимной элемент и маховик, особенно плоскость их соприкосновения. Участки с задирами, следами перегрева и износа категорически недопустимы.
10. Детально изучаем состояние тарельчатой пружины, на поверхности которой также недопустимы следы обозначенных дефектов. Точки прилегания лепестков данной детали к подшипниковому устройству («выжимному»), осуществляющему процесс выключения сцепления диска с маховиком, должны находиться в единой плоскости. Никакие дефекты в данном случае не уместны, а величина расхождения не должна превышать 0,8 мм. Если такой параметр не выдерживается, то необходима полная замена сцепления.
11. Не забываем за осмотр опорных колец пружины. Здесь также исключен факт присутствия каких-либо дефектов.
12. Когда на основании произведенного комплекса проверочных манипуляций выявлен факт потребности в замене определенных элементов узла сцепления или всей конструкции в сборе, то перед началом работ потребуется осуществить контроль особенностей перемещения ведомого диска по соответствующему участку вала трансмиссионного агрегата. Если во время перемещения всплывает факт заедания, заклинивания или прочие аспекты, не позволяющие осуществить свободное движение диска, то данные негативные факторы следует исключить в обязательном порядке. Когда достижение такого результата не представляется возможным, следует прибегнуть к замене всего перечня дефектных деталей.
13. Осуществляя монтажную процедуру, следует обязательно учитывать момент, связанный с правильностью установки ведомого диска по отношению к нажимному компоненту корзины.
14. Сначала центрируем диск, применив для данных целей ранее обозначенную нами оправку. Здесь потребуется тщательный подход, чтобы обеспечить корректное расположение элемента по отношению к маховику.
15. Теперь осуществляем фиксацию корзины непосредственно к маховику посредством указанных здесь болтов. Действуем по аналогии с демонтажной процедурой в плане обеспечения надежного удерживания маховика от риска провернуться.
16. Не забываем о правильности затяжки болтов фиксации корзины. Процедура подразумевает алгоритм действий с равномерным завинчиванием каждого из крепежных элементов. Полную затяжку одного конкретного болта выполнять нельзя, поскольку такое действие может спровоцировать перекос корзины, тем самым вызвав некорректную работу и неравномерный износ элементов сцепления.
17. Следующий этап предполагает извлечение установленной ранее оправки из соответствующего углубления в центре маховика.
18. После этого можно навешивать трансмиссионный агрегат на моторный блок.
19. Теперь монтируем нижний конец такой детали, как трос сцепления к соответствующему кронштейну на корпусе КПП, после чего осуществляем ранее обозначенную регулировку. Не забываем установить в исходную позицию компенсационное устройство, что позволит вернуть в первоначальное положение трос сцепления. Эта процедура необходима для того, чтобы смещенное в крайнее нижнее положение компенсационное устройство смогло сигнализировать владельцу о факте износа диска. Замена троса сцепления в автомобиле LADA Granta завершена.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

1. В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
2. Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
3. 2-3 раза прокачиваем педаль, проводим повторные замеры.
4. В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

При увеличенном/уменьшенном ходе педали, трос сцепления подлежит замене новым. Для устранения свободного хода используйте ремкомплект педали сцепления Лады Гранты.

В состав входят:

• втулки нажимные;
• пластиковый компенсатор;
• пружина.

Отличается ли регулировка сцепления на тросовой и бестросовой коробке

В последние годы производители устанавливают на автомобили сцепления всего двух видов. Это гидравлический и механический привод.

В Garage: Ремонт троссовой КПП 2181 ЛАДА Гранта (Часть 1)

Гидравлический похож конструкцией на привод другой гидросистемы в автомобиле – тормозной. Принцип работы основан на несжимаемой жидкости. Педаль сцепления с цилиндром соединена трубопроводом с тормозной жидкостью. Такая конструкция более сложная и дорогая. Кроме педали, в систему еще входит бачок для жидкости и шланги для циркуляции жидкости. Подобный привод используется на классике, а также на новых Vesta и X-Ray.

Когда водитель выжимает педаль сцепления, поршень в главном цилиндре движется за счет действия толкателя. Из бачка поступает жидкость, которая уходит в систему к рабочему цилиндру, сдвигая поршень. Толкатель поршня давит на вилку сцепления.

Механический привод также используется довольно давно. У него невысокая цена и надежность всей конструкции. В этом случае от педали до вилки сцепления идет трос через салон и подкапотное пространство. Объединяет это все рычажная система и механизм для регулировки хода педали. Именно он стоит на «Лада Гранта».

Несмотря на то, что оба типа сцепления распространены, порядок их регулировки сильно отличается. Гидравлическое регулируется само по себе. Однако настройка возможна при условии наличия резьбы и гайки на рабочем цилиндре. Для регулировки потребуются плоскогубцы и линейка. Вот таким образом происходит процесс настройки:

1. Проверьте уровень жидкости в сцеплении. Ее не должно быть больше или меньше нормы.
2. Найдите возможность выполнять работы под автомобилем. Нужна яма, эстакада, подъемник. Автомобиль требуется надежно зафиксировать.
3. Найдите толкатель рабочего цилиндра.
4. От вилки отцепите пружину. Замерьте расстояние от вилки до штока толкателя. Затем вилку вытяните и замерьте еще раз. Размеры сверьте с документацией. Обычно это 5 мм. Если размеры не соответствуют, выполните настройку.
5. От вилки отсоедините пружину, ослабьте фиксирующую гайку и начните поворачивать регулировочную. Таким способом выставляются правильные размеры.

Обязательно нужно вывезти автомобиль на обкатку и проверить работу сцепления и КПП.

Почему щелкает педаль сцепления на Ладе Гранте

Нередко владельцы новой Лады Граны сетуют на щелканье узла сцепления. В большинстве случаев причина кроется в недостаточном количестве смазки тросика привода.

Самостоятельно смазать трос не сложно. Процедура смазывания описана выше, прочтите дополнительно в случае возникновения необходимости ремонта.

Иногда причина щелканья кроется в неисправном датчике (выключатель педали сцепления), расположенном с тыльной стороны. Для демонтажа с последующей заменой необходимо:

1. Снять колодку с проводами, следующую от приборной панели.
2. Выкрутить два саморезы, фиксирующие основу платы к педали, заменить деталь.
3. Собрать в обратной последовательности.

Водителю на заметку!!! Датчик положения педали не подлежит ремонту, возможна только замена новым при выходе из строя.

Другие неисправности, такие как болтание педали, тугость хода, провал также связаны с растяжением троса, расслоением волокна, повреждением обмотки, изношенностью шарниров.

Замена троса сцепления

Для замены тросика сцепления вам необходимо будет последовательно провести следующие манипуляции:

• открутить гайку, которой тросик крепится к педальному узлу (она находится под панелью);
• снять стопор со шпильки оплетки;
• затем плоскогубцами снимите стопорную скобу;
• после этого извлеките ось педали;
• демонтируйте пружину педального кронштейна;
• плоскогубцами демонтируйте упор наконечника;
• освободите педаль от наконечника троса;
• далее необходимо извлечь из моторного отсека уплотнитель оплетки тросика;
• натяните соединенный с вилкой наконечник троса к себе, после чего достаньте его;
• произведите демонтаж поводка наконечника;
• произведите демонтаж направляющей втулки;
• в завершении работы необходимо будет протянуть трос через отверстие, расположенное между
• моторным отсеком и автосалоном.

Перед установкой тросика его смазывают, а между его оболочкой и им самим заливают небольшое количество машинного масла. Устанавливают трос, проводя аналогичные его снятию действия в последовательности, прямо противоположной демонтажу.

Обзор цен производителей

Производитель	Цена (Руб.)	Ресурс (Тыс.км)
LADA 21901-1602210 оригинал	От 634	100
ASPCC260210	От 465	75 – 80
BRAND 219011602210	От 300	75 — 80
Поводок троса пластиковый 21901-1602266-00	От 150	40
21901-1602210-00 трос сцепления в сборе	От 550 — 600	75
21901-1602210-00 трос сцепления в сборе	—/—	75
ОАО «ПроСпорт» 26594516	От 500	80 – 85
ОАО «Вортекс» 5465465	От 550	80 — 85

*цены актуальны состоянием на 29.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей на Ладу Гранту — отечественного производства. Зарубежные аналоги не пользуются спросом ввиду дороговизны. В сравнении с «нашей» продукцией, импорт дороже на 10 – 15 %. Качество изготовления на одном и том же уровне.

При покупке запчастей и комплектующих всегда отдавайте предпочтение качественным, оригинальным деталям. Сверяйте соответствие каталожных артикулов с фактическими данными, указанными в инструкции по эксплуатации техническим средством.

При отсутствии опыта в обслуживании автомобиля, обращайтесь за квалифицированной помощью к специалистам СТО.

Снятие датчика положения педали сцепления

Снимаем датчик положения педали сцепления для замены. Датчик расположен в труднодоступном месте под панелью приборов, поэтому большинство операций по демонтажу датчика для наглядности показываем на снятом педальном узле.

Расположение датчика положения педали сцепления. Перед отсоединением колодки проводов датчика от колодки жгута проводов панели приборов…

…вынимаем держатель 1 колодки проводов датчика из отверстия 2 в кронштейне педального узла. Нажав на фиксатор колодки жгута проводов панели приборов…

…отсоединяем колодку жгута проводов от колодки проводов датчика.

Поддев отверткой, выводим крючок пружины нажимного рычага из отверстия держателя датчика.

Крестообразной отверткой отворачиваем два самореза крепления держателя датчика к кронштейну педального узла.

…и снимаем держатель с датчиком в сборе.

Снимаем датчик с двух стержней держателя.

Датчик положения педали сцепления Устанавливаем датчик положения педали сцепления в обратной последовательности.

Инструмент:

• Гаечный ключ рожковый на 8 мм
• Плоскогубцы
• Отвертка плоская средняя

Детали и расходники:

• Втулки для педали сцепления

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Снимите упор оболочки троса сцепления со шпильки.

3. Отверткой, либо плоскогубцами подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

4. Извлеките ось и снимите педаль сцепления.

5. Снимите с педали сцепления правую и левую втулки оси педали и втулку наконечника троса сцепления.

7. Установите новые втулки в педаль сцепления и педаль сцепления в кронштейн в порядке, обратном снятию.

8. Установите на автомобиль Лада Гранта ВАЗ 2190 все детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

Список интернет-магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Avtoall»
2.	«Ориджинал деталь»	lada-original.ru/
3.	«Навигатор»
4.	«TOTAX»	totax.com.ua
5.	«Zakupka»	kiev.zakupka.com
6.	«Сколь»

Регулировка тросика сцепления

Регулировка сцепления Лады Гранты начинается нужно с вытягивания наконечника троса по направлению его движения, учитывая тот факт, что пружина будет создавать усилие. Следует зафиксировать трос в таком положении и начинать измерение от переднего края пластикового поводка до рычага вилки сцепления. Должно получиться не более 2,7 см. Так как под капотом не так много места, следует заранее подготовить кусок проволоки нужной длины (27 мм) и мерить расстояние с ее помощью.

Для настройки натяжения вращается поводок. После того как трос сцепления будет отпущен, нужно устранить зазоры между поводком и рычагом вилки. Далее педаль фрикционной муфты выжимается несколько раз – так механизм авторегулировки занимает рабочее положение – педаль не должна быть тугой или проваливаться.

Судя по отзывам владельцев Лады Гранты, данный механизм далек от идеала и издает различные посторонние звуки при нажатии на педаль – начинает хрустеть или щелкать. Можно попробовать избавиться от них путем увеличения или уменьшения расстояния в 27 мм. Подбирать размер нужно в каждом конкретном случае индивидуально.

Схема и принцип работы сцепления на Ладе Гранте

В процессе систематической эксплуатации технического средства фрикционные накладки ведомого диска изнашиваются, в результате чего вилка сцепления перемещается вперед. Запас свободного хода троса увеличивается. Для автоматической натяжки троса предустановлен компенсатор длины.

Прижимная пружина, установленная в пластиковый корпус компенсатора, автоматически подтягивает трос, исключая свободный ход педали.

Для поддержания исправного состояния сцепления периодически смазывайте механизм качения педали, трос, рычаг привода вала. Лучше всего использовать графитную смазку, трансмиссионное масло. Кто из автовладельцев знаком с принципом работы сцепления на ВАЗ 2109, 21099, 2108, тот не испытает трудности с Грантой.

Первый метод регулировки

Существует два способа регулирования. Рассмотрим первый из них:

1. Подцепите наконечник и натяните его максимально вперед, до упора.
2. Вооружитесь штангенциркулем и проведите замеры дистанции от вилки до поводка. Норма – 27 мм, ни больше ни меньше.
3. Если все-таки наблюдается проблема, регулируем длину троса, подкручивая резьбу.
4. Трижды нажмите на педаль сцепления и убедитесь в том, что все работает нормально.

Повторяйте работу до тех пор, пока ход педали не будет нормальным и сцепление не будет работать оптимально. Также нужно произвести повторные замеры с помощью штангенциркуля. Расстояние между крайними точками должно быть не более 146 миллиметров. Если вы заметили, что расстояние все-таки больше указанного значения, придется установить новый трос (поэтому советуем держать под рукой запасной).

Отзывы

№	Положительные
1.	Геннадий: второй год езжу на Гранте, особых проблем нет. Соблюдаю сроки проведения ТО, заправляю качественные масла, умеренный стиль вождения. Считаю, что это основные факторы, обеспечивающие «долголетие» автомобиля.
2.	Василий: после 35000 км заскрипел трос, думал менять новым, но ребята советовали смазать маслом. Спасибо за рекомендацию, езжу, проблем не знаю.
3.	Виталий: слышал от автомобилистов о проблеме скрипа троса на Гранте. Подтвердить не могу, так как 75000 отъездил, агрегат работает исправно.
4.	Иван: общий пробег машины свыше 110000 км. Заменил трос сцепления на 80000 км, для Лада Гранта это очень хороший ресурс. Конечно, машина не идеальная, но при своевременном обслуживании, все работает исправно.
5.	Кирилл: на пробеге в 90000 км полетел трос, не думал, что Гранта столько выходит. В магазине рекомендовали ряд производителей, сделал выбор в пользу отечественного. Мои рекомендации автомобилистам.
6.	Владислав: первый скрип натяжителя появился на 65000 км, не стал смазывать, заменил новым. Считаю, что для российского качества это вполне нормально.
7.	Игорь: сцепление работает исправно, не стучит, не скрепит, пробег 95000 км. Бережное отношение к машине, качественные детали — основные факторы, способствующие длительности эксплуатации.
Отрицательные
1.	Виктор: первый натяжитель полетел на отметке в 30000 км. Интервал слишком маленький. Гарантия от изготовителя 95 -100 тыс. км. В магазине выбрал натяжитель зарубежного производства. Второй месяц использую машину, качеством доволен.
2.	Василий: на втором техническом осмотре мастер рекомендовал заменить натяжитель, так как ход педали превысил 146 мм при максимальном натяжении. Считаю, что ресурс слишком маленький.
3.	Геннадий: на 60000 км полетел выжимной подшипник, что было неожиданно, ведь интервал замены еще не наступил.

Вывод

Ресурс эксплуатации сцепления составляет 100 000 км. Такие данные указывает изготовитель в руководстве.

Фактический срок 75 – 80 тыс. км. При условии умеренного стиля вождения, бережного отношения к автомобилю ресурс увеличивается на 10-15%.

При выборе комплектующих отдавайте предпочтение оригинальным деталям с заводскими каталожными артикулами. Ремонты проводите самостоятельно, так как конструкция механизма сцепления проста, а принцип работы интуитивно понятен.

Видео — Lada Granta — устраняем шумы (треск/скрип) от педали сцепления

Видео — Мягкая и не скрипучая педаль сцепления на Лада Гранта

Мягкая и не скрипучая педаль сцепления на Лада Гранта Спорт Поводок АГАТ STAGE#3

Второй метод регулировки

Если у вас под рукой нет штангенциркуля, можно воспользоваться альтернативным способом. Начинается он аналогично предыдущему случаю. Опять же, необходимо максимально вытянуть наконечник вперед. Когда он упрется – отпустите его и посмотрите, насколько плотно к вилке прилегает поводок. Если недостаточно плотно – значит, необходимо намотать его на стержень. Дальше возвращаемся в салон и трижды нажимаем на педаль сцепления. После того как вы это сделаете, вернитесь и вновь загляните под капот. Обратите внимание, прижимается ли поводок к металлу? Обязательным условием является и минимальное движение вилки (лучше, чтобы его вообще не было). Допускается движение вилки не более чем на 2 миллиметра.

Автолюбители могут воспользоваться любым из указанных методов. Если какие-либо моменты остались вам непонятными, советуем просмотреть видеоинструкцию на нашем сайте. Несмотря на наличие автоматической системы регулировки, вам все-таки понадобится проводить данную процедуру. Даже если трос служит вам надежно и не рвется, вам все равно нужно будет периодически заглядывать под капот.

Опытные автолюбители рекомендуют не дожидаться проблем со сцеплением и выполнять данные работы хотя бы раз на 10 000 километров. Таким образом, вы обезопасите себя от проблем с этой системой. В ходе регулировки обязательно оцените состояние троса. Если он где-то истончился и треснул, значит, долго он не прослужит. В таком случае можно сразу же его и заменить.

Скрип сцепления

Самостоятельно отрегулировать сцепление Гранта проблематично, так как трос снабжен автоматикой. Привод сцепления именно тросовый и беззазорный. Здесь ВАЗ применили механизм храпового типа, задача которого сводится к компенсации изменившейся длины тросика во время эксплуатации.
То есть, по ходу своей жизни, длина троса может сокращаться или наоборот, увеличиваться. Ведь он регулярно находится под натяжением. Потому самостоятельная регулировка затруднена. Но именно тросик является причиной многих мелких неприятностей, с которыми сталкиваются владельцы Лада Гранта. Отметим, что эти проблема появляются как на седане, так и на кузове лифтбек.

• Скрип сцепления при нажатой педали
• Щелчки педали, гудящие звуки

Нужно проверить сцепление. И если сама коробка в порядке (корзина, диск), то фактором дискомфорта является именно педаль. Тут нам нужно проверить тросик, при необходимости купить новый и заменить.

Как регулировать сцепление на Ниве?

Заключение

Работа по регулировке пусть и является несложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.

расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см

— вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку

ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Примечания и дополнения

— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

Еще пять статей по автомобилям ВАЗ
