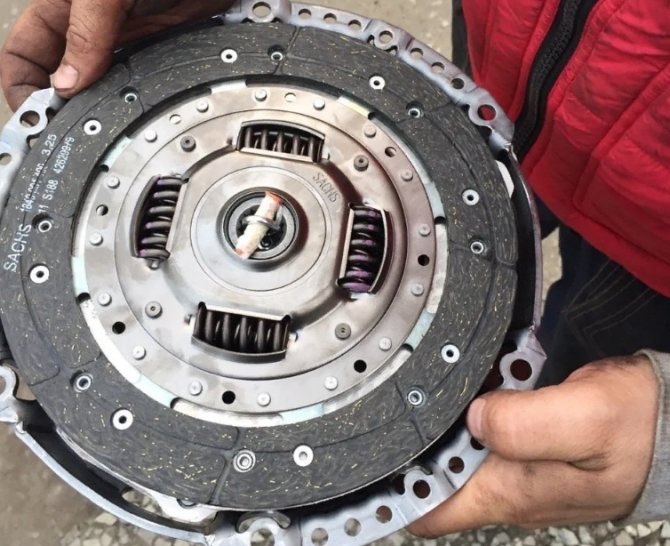

Как понять, что сцепление вашего авто нуждается в ремонте?

При долгом использовании некоторые механизмы или запчасти имеют свойство изнашиваться. Частой причиной изнашивания запчастей является агрессивная езда на автомобиле. При агрессивной езде есть большая вероятность поломки какого-либо механизма, есть вариант серьёзного исхода, где вы не сможете починить автомобиль без профессиональной помощи.

Сейчас мы расскажем о главных признаках поломки, по которым мы сможете определить нуждается ли ваше авто в ремонте или нет:

• При движении автомобиль пробуксовывает. Это происходит от того, что диск сцепления износился и не даёт надёжной связи между двигателем и коробкой передач. Пробуксовку можно легко заметить, когда машина трогается с места. Если при нажатии педали газа обороты увеличиваются, а машина не трогается с места, то будьте уверены, что ваш диск сцепления нуждается в замене;
• Коробка передач не отключается полностью. Такое явление можно заметить, когда переключение передач идут в сопровождении резких звуках. Это говорит о ведении сцепления вашего автомобиля. Такая поломка приводит к изменению формы диска сцепления, а происходит это из-за перегрева;
• От растяжения троса может увеличится свободный ход педали. Во время работы при движении трос может вытянуться. Из-за этого механизм может не до конца выполнять свою работу, то есть не разжиматься до конца;
• При переключении передач механизм издаёт громкие, резкие звуки;
• Педаль механизма проваливается в нижнее положение.

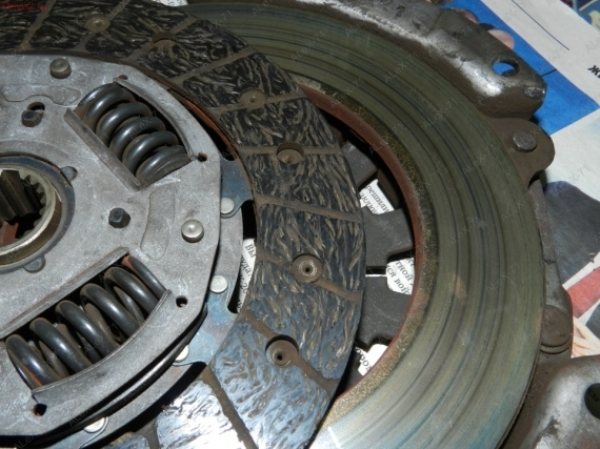

Почему буксует сцепление?

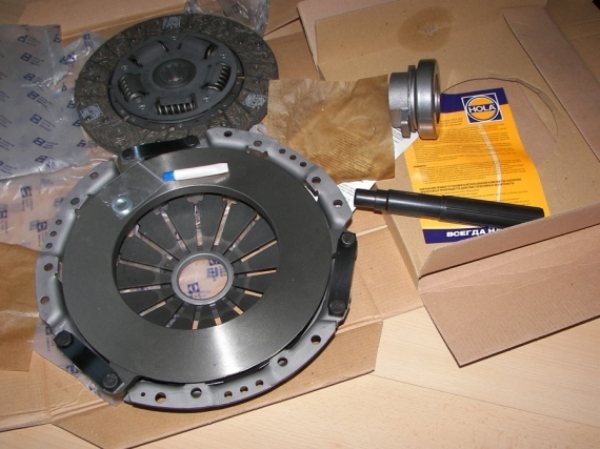

Новое сцепления для ВАЗ 2114
Как известно, если в автомобиле скрипит педаль сцепления, а при движении машина буксует, то это так или иначе отразится на тяге транспортного средства. Кроме того, пострадает и динамика машинки. На самом деле причин, по которым сцепление буксует, а педаль скрипит, не так много, но в этой статье мы постараемся уделить время каждой из них.

Итак, каковы причины пробуксовки:

• в вашем автомобиле некорректно настроено сцепление, то есть ход педали очень маленький;
• в системе износились фрикционные накладки, что негативно отражается на ее работе;
• эластичность нажимных пружин оставляет желать лучшего;
• смазывающая жидкость начала попадать на фрикционные накладки.

Как проверить сцепление.

Регулировка сцепления на Ваз 2114 1.5 16 кл.

Регулировка сцепления ваз 2109. Как отрегулировать педаль сцепления ваз 2109.

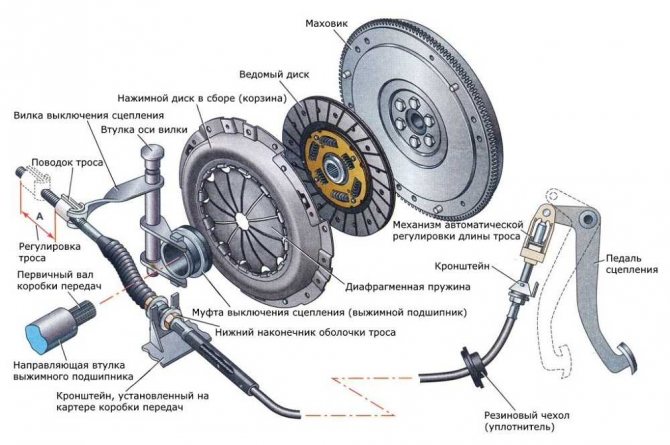

Как работает сцепление?

После нажатия педали сцепления, которая находится в салоне автомобиля, в защитном кожухе трос соединяется с вилкой. На нейтральной передаче при запуске автомобиля начинает вращение коленчатый вал. Корзина прижимает диск к моховику. При нажатии педали сцепления разжимается элемент вращения. В это время включается первая передача и после этого автомобиль трогается с места.

Далее вы узнаете, как отрегулировать сцепление на ваз 2114. Всё, что понадобится для регулировки:

• Ключи на 10,17 и 19;
• Плоская отвёртка;
• Ветошь.

Следует держать при себе баллон WD-40, так как регулировочные гайки расположены в таких местах, где с большой вероятностью могут заржаветь. Необязательно устанавливать машину над яму или эстакаду. Все работы проводятся под капотом, и нужны в таких требованиях нет.

Признаки буксующего сцепления

Если вы столкнулись с тем, что ваш ВАЗ 2114 периодически пробуксовывает, а педаль скрипит, но вы не уверены в том, что проблема заключается в сцеплении, то мы поможем вам в этом разобраться. Чтобы сделать это, нужно иметь небольшое представление о признаках пробуксовки.

Именно об этом мы расскажем далее:

1. При пробуксовывающем сцеплении в машине появится характерный запах горелой резины.
2. Даже при нажатии на педаль газа в пол видимых изменений вы не ощутите. В частности, транспортное средство будет очень плохо набирать скорость.
3. При движении в гору машинка будет идти с трудом. Может показаться, что в бензобаке ВАЗ 2114 закончилось топливо, поскольку на подъеме автомобиль будет еле ехать.

Диски сцепления для машины ВАЗ 2114

Как отрегулировать привод сцепления.

ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.

Вибрации при трогании с места при неисправном сцеплении

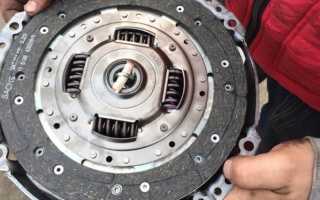

Регулировка сцепления на ваз 2114 своими руками

1. Первое с чего нужно начать – это получение доступа к месту подключения тросика. Для этого нужно снять корпус воздушного фильтра.
2. Далее, измерьте расстояние от педали сцепления до пола. Важно измерить расстояние с точностью до миллиметров.
3. Нормальным расстоянием для ваз 2114 является 12,5-13,5 мм. Если расстояние больше или меньше, это повод приступить к регулировке троса. Если поворачивать против часовой стрелки, педаль будет приближаться к полу, а если по часовой стрелке – подниматься.
4. После проводимых работ, когда нужные показатели придут в норму, затяните гайки и несколько раз выжмите сцепление, чтобы посмотреть правильная затяжка или нет.

Разумеется, если на тросе вы заметили нарушение, поломку или коррозию, то трос нужно заменить. Проверить правильно ли работает механизм или нет можно простым способом: заводим машину, выжимаем сцепление, включаем первую передачу, и если машина тронулась с места, когда педаль сцепления была в 6-7 сантиметрах от пола, то вы всё сделали правильно.

СЦЕПЛЕНИЕ ВАЗ 2114 | РЕГУЛИРОВКА СЦЕПЛЕНИЯ ВАЗ 2114

Схема привода сцепления

Что касается пассивной части, то она состоит из диска (второстепенного), со специальными прокладками-форсунками (предохраняющими диск от износа) и демпфером, установленным прямо на шлицах основного вала. Действует она так: вы выжимаете сцепление, в этот момент на ведомый диск действует та самую пружинка, он сопрягается с маховиком и диском, что жмет, чехол, прикрепленный к маховику, и пружинки.

Схема привода сцепления ВАЗ 2114

Второй важной картинкой является схема привода сцепления. Аналогично первой, разбираемся со сборкой:

1. Педалька
2. Кронштейн крепежа конца оболочки тросика снизу
3. Тело тросика
4. Конец тросика (который снизу)
5. Крепеж
6. Кожух
7. Повод тросика
8. Рычаг вилки-выключателя сцепы
9. Пружинка педали
10. Сам тросик
11. Наконечник тросика (верхний)
12. Обойма
13. Стоп-скобы
14. Педальная ось
15. Кронштейн педали сцепы и тормоза
16. Втулка (дистанционная)
17. Втулка педали (сцепления)
18. Тормозная педалка
19. А и Х – это элементы поводка тросика и хода педальки

Привод четырнадцатой по типу беззазорный и на тросике (это значит, что пространства между пружинкой нажима и подшипником отключения сцепы нет!)

Смотреть схему, конечно, хорошо, но лучше подойти к своей четырнадцатой и разобраться на наглядном примере:

В самом кронштейне есть педаль сцепления и педаль тормоза, все это дело находится на педальной оси. От педали сцепы идет трос, другая часть которого закреплена на вилке его выключения с помощью 2 гаек и кронштейна. Сам трос закреплен на кузове и упирается в обойму специального буфера.

Чтобы сцепление работало исправно, нужно обязательно обратить внимание на неприметный факт, но очень важный по функционалу – ход педальки. Оптимальное значение хода – это от 12 до 13.5 см

Чтобы отрегулировать правильно этот ход, нужно сначала его замерить: от центра площади педальки мерим расстояние между ее максимумом и минимумом, когда тапок в пол. Если не хватает миллиметров, нужно увеличить ход – увеличить длину тела троса, открутив немного гайки и вытащив нужное количество троса. Аналогично поступаем, если миллиметров перебор.

Для отлаживани нужно следовать простым шагам:

• Отвинчивайте гайки равномерно.
• Проверять надо нажимом педальки в пол несколько раз и каждый раз замерять миллиметры.
• Момент затяжки гаек при нормальном ходе равен 14,4 + 4,8 Нм.

Как и любая другая деталь машины, сцепление приходит в негодность. Только не надо сразу бежать за новым: цена на сцепление ВАЗ 2114 бьет по карману – от 3000 до 5000 рублей! Если его еще и в сервисном центре менять, то цена на замену сцепления ВАЗ 2114 вас окончательно добьет. Гораздо выгоднее следить за механизмом и во время устранять мелкие недочеты.

Основной список возможных неприятностей:

1. Ход педали – как уже было сказано, это самая популярная поломка-недочет, которую легко устранить.
2. Пассивный диск может покорежить – либо выпрямлять, либо замена.
3. Может заесть ступицу диска, который ведут, – ее достаточно прополоскать, точнее, ее щлицы (кстати, из-за их поломок может навернуться основной вал, его однозначно только под замену).
4. Если диск нажима покорежен – нужно поменять и кожух, и диск, и пружинку.
5. Навернулись накладки – под замену.
6. Заел привод сцепы – посмотрите, почему и отрегулируйте его.

Так же, сцепление может буксовать. Это возникает чаще всего из-за следующих недочетов:

1. Накладки накрылись на ведомом диске – под замену всю систему.
2. Накладки могут просто замаслиться и замазать диск и маховик – снять, промыть, заменить сальники, поставить все на место.

Или оно может работать с перебоями, дергаться:

1. Из-за того, что все накладки пассивного диска заляпаны маслом.
2. Из-за косяков с приводом.
3. Из-за покореженного нажимного диска.

Что с этим всем делать вы уже знаете. Еще пару моментов: если вы вдруг слышите посторонние шумы, когда давите на педаль сцепы – это поломались пружинки демпфера диска (пассивного). А может быть у вас течка: смазка просочилась из отключателя (подшипник).

https://youtube.com/watch?v=34qG2UpAszA

Как определить нуждается ли механизм в ремонте?

Для того, чтобы проверить всё ли работает правильно и исправно, вам нужно провести следующий порядок действий:

1. Устанавливаем автомобиль. Для надёжной проверки рекомендуется ставить автомобиль на ровную площадку, чтобы с высокой точностью провести проверку.
2. Ставим автомобиль на ручной тормоз.
3. Запускаем наш автомобиль.
4. Включаем первую передачу.
5. Пытаемся стронуть с места автомобиль.

Если ваш автомобиль отрегулирован правильно, то при выполнении таких действий, автомобиль сначала должен присесть на заднюю часть и потом заглохнуть. Если же при полностью выжатой педали сцепления автомобиль не сделал никакого движения, то это признаки пробуксовки диска сцепления. При таком раскладе ваш автомобиль, а точнее диск сцепления, нуждается в ремонте. Пробуксовка автомобиля случается, когда диск сцепления недостаточно прижимается к корзине и моховику, что не даёт быстрого и точного сигнала от коробки передач до двигателя.

Бывают такие случаи, когда регулировка необходима не только диску сцепления, но и самой педали сцепления. Когда вы заметили, что педаль сцепления не корректно функционирует или же расположена относительно неустойчиво, то это говорит о том, что педаль нуждается в корректировке.

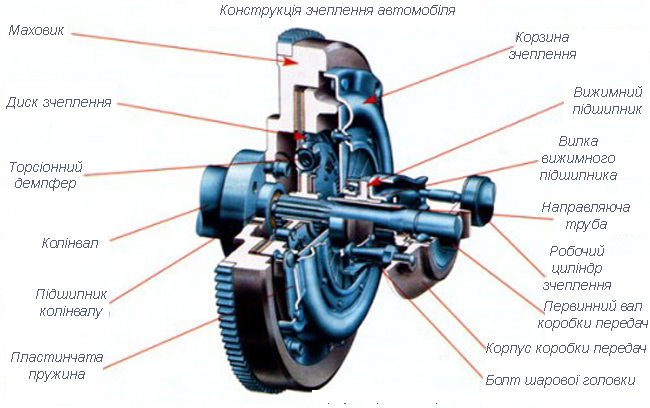

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления. Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент. Об их неисправности мы узнаем только тогда, когда ситуация требует немедленного вмешательства.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Как правильно отрегулировать педаль сцепления

1. Под педалью сцепления находится гайка. Эту гайку необходимо открутить, для дальнейшей работы с педалью.
2. Ниже этой гайки расположена контргайка. Закручиваем контргайку до упора.
3. Под педалью сцепления располагается крепёж, его необходимо закрутить.
4. Шайбу из резины нужно закрутить до конца, чтобы шайба и вилка располагались плотно друг к другу.
5. Далее нужно навинтить крепёж на наконечник. Это делается для того, чтобы увеличить педальный ход. Соответственно, чтобы уменьшить педальный ход, необходимо раскрутить этот крепёж. Раскручивать или закручивать крепёж на ваз 2114 рекомендуется до 12-13 мм. Это расстояние является самым благоприятным для использования.
6. После всех проделанных вами работ, необходимо проверить всё ли правильно функционирует. Для этого вам нужно трижды выжать педаль сцепления. Замерьте длину педального хода. Если расстояние не соответствует необходимому, это значит, что педаль нужно корректировать ещё. Проделать эти работы необходимо до получения необходимого результата.

Поломке и ведения сцепления вашего автомобиля может способствовать несколько причин. Одной из них может быть неправильная или недостаточная регулировка тросика сцепления. Чтобы приступить к регулировке тросика сцепления, нужно найти регулировочную гайку. Регулировочная гайка находится в моторном отсеке автомобиля на оболочке троса привода, которая вставлена в специальный кронштейн. Кронштейн, в свою очередь, закреплён на картере коробки передач.

Для регулировки тросика сцепления нужно выполнить следующие действия:

1. Одним ключом на 17 мм держим регулировочную гайку.
2. Другим таким же ключом раскручиваем контргайку на несколько оборотов.
3. Придерживая контргайку, вращаем регулировочную гайку до необходимого результата. Чтобы увеличить ход педали крутим гайку по часовой стрелке, а чтобы уменьшить – против часовой стрелке.

После того, как вы отрегулировали регулировочную гайку, слегка закручиваем контргайку. Для проверки нажмите на педаль сцепления несколько раз. Если результат вас не устроил и полученное расстояние не соответствует норме, подкрутите гайку пока не добьётесь требуемого результата. Когда полученная цифра придёт в необходимую норму, тогда можно считать, что регулировка подошла к концу. После всех проводимых работ закрутите контргайку.

Совет SACHS для СТО:

Внимание!

Наши советы по установке носят рекомендательный характер. Данный документ является общей рекомендацией. Соблюдайте соответствующие руководства по установке и эксплуатации автопроизводителя, а также содержащиеся в них указания и предписания по технике безопасности! Все работы должны выполнять только квалифицированные специалисты! Использованные фотоматериалы и описания носят обобщенный характер и могут отличаться в зависимости от автопроизводителя.

Причины шумов в сцеплении

Что делать, если сцепление издает шумы или свист? Существует множество разных видов шумов сцепления. Свистящие звуки могут возникать, когда выжимной подшипник смещен в сторону от центра, не отцентрован первичный вал коробки передач или сломан опорный подшипник первичного вала.

Дребезжание может возникнуть в связи с изменением нагрузки, когда ведомые диски сцепления оснащены предварительными демпферами. Подобные звуки не сказываются на функционировании или сроке службы сцепления.

Другими причинами появления шумов в сцеплении могут быть установка неверных деталей или установка ведомого диска сцепления в неправильное положение. Шумы сцепления могут указывать на дефект. Следующие вопросы представляют важность для СТО: шумы сцепления появляются во время трогания с места или выключения сцепления; они появляются в момент, когда педаль сцепления нажата, при нажатии педали или в нейтральном положении; когда сцепление включено, выключено или в режиме холостого хода.

Сцепление издает шумы? Слышится свист? Всегда проводите проверку:

• Соответствие деталей автомобилю
• Соблюдение места установки
• установки опорного подшипника, его исправности и отсутствия следов износа
• состояния (износ) системы привода сцепления

Износ торсионного демпфера

• Движение при включенной повышенной передаче на низкой скорости и при полной нагрузке
• Крайне неравномерная работа двигателя
• Износ шарниров в трансмиссии
