Управление сцеплением в автомобиле осуществляется с помощью педали. Усилие от нее до диска может передаваться двумя способами:

С помощью троса.
Гидравлическим приводом.

Наиболее простым и распространенным является первый способ, при этом в «семерке» используется второй. Суть его, если не вдаваться в подробности, в следующем.

Гидропривод представляет собой два цилиндра, соединенных трубками и шлангами. Конструктивно сделано так, что нажатие на педаль сцепления приводит к значительному увеличению давления в системе. Оно с помощью механики передается на ведомый диск и отключает трансмиссию от двигателя. Ключевыми элементами системы являются два цилиндра сцепления ВАЗ-2107: главный и рабочий. Один из них трансформирует усилие, действующее на педаль, в избыточное давление в трубках системы, другой проделывает обратную работу, воздействуя при этом на ведомый диск.

Замена главного цилиндра сцепления ВАЗ-2107 своими руками

ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ ВАЗ 2107

Регулировка сцепления ВАЗ 2101-07 НИВА

iMarker › Блог › Симптомы неисправности сцепления

При интенсивной эксплуатации автомобиля могут возникнуть различные неисправности сцепления. Различают неисправности собственно сцепления и неисправности привода сцепления. К неисправностям сцепления относятся:

износ и повреждения накладок ведомого диска; деформация ведомого диска; замасливание накладок ведомого диска; износ шлицев ведомого диска; износ или поломка демпферных пружин; поломка или ослабление диафрагменной пружины; износ или поломка подшипника выключения сцепления; износ поверхности маховика; износ поверхности нажимного диска; заедание вилки выключения сцепления.

Привод сцепления в зависимости от вида может иметь следующие неисправности:

а) механический привод

Читайте также:

Редукционный клапан масляного насоса ваз 2114

заедание, удлинение или повреждение троса; повреждение рычажной системы; б) гидравлический привод

засорение гидропривода; нарушение герметичности системы (подтекание рабочей жидкости, наличие воздуха в системе); неисправность рабочего цилиндра (повреждение манжеты).

Износ и поломка конструктивных элементов сцепления происходят, в основном, из-за нарушения правил эксплуатации автомобиля: трогание с места на высоких оборотах, нога на педали сцепления во время движения.

Одной из причин поломки или износа может стать предельный срок эксплуатации элементов сцепления. В большей степени это касается ведомого диска сцепления, имеющего ограниченный ресурс. При соблюдении правил эксплуатации данный элемент исправно служит свыше 100 тыс.км пробега. У «гонщиков» сцепление редко доживает до 50 тыс.км.

Причиной поломки сцепления может стать и низкое качество комплектующих. При покупке запасных частей предпочтение следует отдавать оригинальным деталям.

Замасливание фрикционных накладок ведомого диска происходит при попадании на них масла вследствие износа или повреждения сальников двигателя или коробки передач.

Неисправности сцепления хорошо диагностируются по внешним признакам. Вместе с тем, один внешний признак может соответствовать нескольким неисправностям сцепления. Поэтому конкретные неисправности сцепления устанавливаются, как правило, при его разборке.

Будет полезно: Ремонт и обслуживание kia spektra своими руками

Внешними признаками неисправностей сцепления являются:

Читайте также:

Замена ведомого диска сцепления в Москве

неполное выключение (сцепление «ведет»); неполное включение (сцепление «буксует»); рывки при работе сцепления; вибрация при включении сцепления; шум при выключении сцепления.

Неполное выключение сопровождается затрудненным включением передач на работающем двигателе, шумом, треском при переключении передач, увеличением свободного хода педали сцепления.

«Пробуксовка» сцепления характеризуется запахом от горения фрикционных накладок ведомого диска, недостаточной динамикой автомобиля, перегревом двигателя, повышенным расходом топлива.

Внешние признаки и соответствующие им неисправности сцепления:

деформация ведомого диска; износ шлицев ведомого диска; износ или повреждение накладок ведомого диска; поломка или ослабление диафрагменной пружины; неисправность рабочего цилиндра; засорение гидропривода; нарушение герметичности привода; заедание, удлинение или повреждение троса; повреждение рычажной системы

износ или повреждение накладок ведомого диска; замасливание ведомого диска; поломка или ослабление диафрагменной пружины; износ рабочей поверхности маховика; засорение гидропривода; неисправность рабочего цилиндра; заедание троса; заедание вилки выключения сцепления

рывки при работе сцепления:

износ или повреждение накладок ведомого диска; замасливание ведомого диска; заедание ступицы ведомого диска на шлицах; деформация диафрагменной пружины; износ или поломка демпферных пружин; коробление нажимного диска; ослабление опор крепления двигателя

вибрация при включении сцепления:

Читайте также:

Что такое AUX в автомагнитоле и как подключить своими руками

износ шлицев ведомого диска; деформация ведомого диска; замасливание ведомого диска; деформация диафрагменной пружины; ослабление опор крепления двигателя

шум при выключении сцепления:

износ или повреждение подшипника выключения сцепления

Гараж 56: Регулировка сцепления ВАЗ 2107

Как устроено и работает сцепление.

Почему буксует сцепление на ВАЗ-2107?

Проблема с пробуксовкой сцепления на автомобилях, которые принято относить к отечественной классике, достаточно хорошо известна. Данный дефект вызывает не только серьезные неудобства в управлении автомобилем, но и влечет за собой незапланированные финансовые потери. Пробуксовка сцепления приводит к довольно быстрому выходу из строя выжимных подшипников, износу дисков и сгоранию всей корзины в целом. Данная статья призвана ответить на вопросы: почему буксует сцепление и что необходимо предпринять в том или ином конкретном случае?

Конструкция сцепления ВАЗ-2107

Основными составными частями гидропривода «семерки» являются:

Главный цилиндр.
Система металлических трубок.
Рабочий цилиндр сцепления ВАЗ-2107.
Педаль, снабженная толкателем.
Вилка сцепления.

Главный цилиндр совмещен с бачком, в который заливается тормозная жидкость. Находится он под капотом автомобиля, на стенке моторного отсека. Такое местоположение позволяет обеспечить механическую связь цилиндра и педали сцепления. Для этого используется стальной шток, так называемый толкатель.

Рабочий цилиндр крепится двумя болтами к корпусу коробки передач и штоком соединен с вилкой. На всю длину металлического стержня нарезана резьба, что позволяет регулировать сцепление. Оба цилиндра соединены между собой медной трубкой и шлангами.

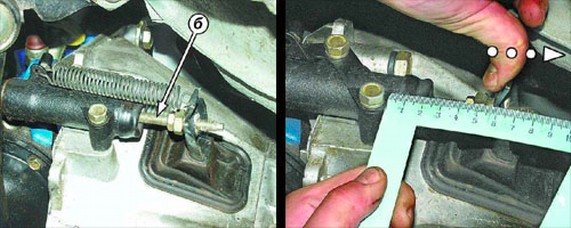

Схема регулировки

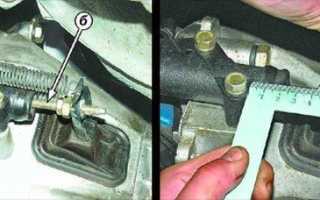

Начинать регулировку нужно не с регулировки как таковой, а с замеров холостого хода педали. С учетом всех люфтов на шарнирах, он должен быть не более 2-3 мм, как пишет завод, но в реальности можно увидеть и восьмимиллиметровый люфт. Если же люфта нет вообще или он больше номинального, тогда регулируем толкатель над педалью.

Читайте также:

Как замаскировать царапины на автомобиле методом полировки?

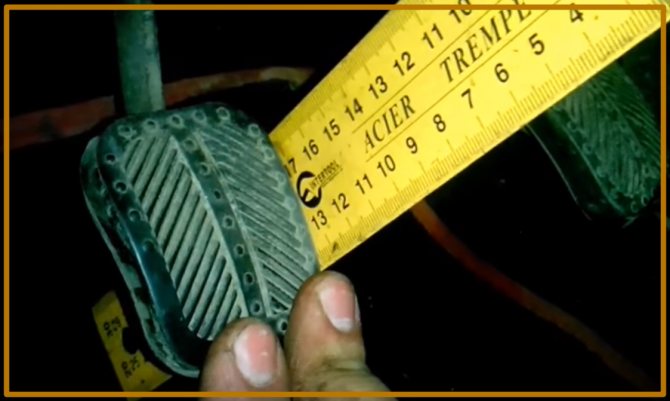

Теперь проверяем свободный ход вилки сцепления. Люфт не должен быть более 5 мм. Недостаток или избыток свободного хода также регулируется при помощи гаек на штоке(б). Только предварительно хорошо бы его взбрызнуть WD40 или смочить тормозной жидкостью. Теперь снова проверяем свободный ход педали сцепления. Он должен оставаться в пределах нормы.

Почему буксует сцепление на ВАЗ 2107 и ремонт

Если, как говорится, начнет буксовать сцепление на ВАЗ-2107, нужно как можно быстрее выяснить причину неисправности, чтобы своевременно ее исправить.

ВАЗ-2107 буксует сцепление

Чтобы ВАЗ-2107 исправно работал, не подводил водителя во время передвижения, за исправностью всех систем и комплектующих нужно тщательно следить.

Нередко случается так, что сцепление на ВАЗ-2107 начинает, как говорится, буксовать. Разумеется, буксовку, которая ранее не наблюдалась, следует устранить, однако в первую очередь нужно понять, какая причина вывела из строя сцепной механизм.

Признаки буксующего сцепления

Водитель может обнаружить пробуксовку следующим образом:

Трудное переключение скоростей, своеобразный хруст.
Машина плохо двигается с места и начинает буксовать.
При быстрой езде на пониженных передачах дергается (рабочие рывки).
Потеря мощности при подъеме.
Появление вибрации или шума.
Провал педального устройства.

Из-за чего это происходит?

Чтобы понять, почему буксует сцепление на ВАЗ 2107, необходимо разобраться в его устройстве и принципе действия.

Весь механизм состоит из таких элементов:

картера;
ведомого диска корзины;
клепаных фрикционных накладок;
диафрагменной пружины;
нажимного диска;
гидропривода выключения сцепления.

Детали размещаются в стальной корзине; ведомый диск содержит шлицы и демпферные пружины, обеспечивающие плавность переключения скоростей.

Принцип действия основан на трении между рабочими частями. Сцепление связывает силовой агрегат и трансмиссию, передает вращательный момент с маховика мотора на промежуточный вал коробки переключения передач (КПП) автомобиля. При нажатии на педаль диск отходит, соединение мотора и коробки разъединяется, вращение вала кпп прекращается. При отпускании педали происходит соединение маховика и вала кпп, вращение в коробку передается.

Сцепное устройство пробуксовывает по причинам:

Течь масла, попадание жидкости на поверхность деталей корзины.
Перегрев ведущего диска. При превышении температурного режима во время использования диски расширяются. Это явление на ходу незаметно. Его определяют при осмотре детали. На поверхности видны сажные налеты и гарь.
Износ или расслоение фрикционных накладок. Элементы не только изнашиваются, но и могут обгореть. В салоне машины появляется неприятный запах.
Повреждение или изнашивание нажимной пружины. При наличии дефектов пружина не способна создавать на диск требуемого давления.
Отсутствие зазоров в гидроприводе выключения.
Уменьшенный параметр свободного хода.

Специалисты соединяют причины, почему это происходит, в 2 группы:

Сцепное устройство не полностью включается (ведет). Связано с увеличенным расстоянием педали до площадки.
Сцепление не полностью включается (пробуксовывает). Диски проскальзывают относительно друг друга, уменьшается педальный ход.

Как проверить буксует сцепление или нет

Для проверки системы самостоятельно без специальных технических приспособлений выполняют следующие действия:

Включают мотор, устанавливают нейтралку.
Опускают стояночный тормоз.
Нажимают на газовый рычаг.
Включают первую передачу.
Выжимают педаль.
Выжимание производят несколько раз.

При правильной работе сборочного узла двигатель глохнет. Если мотор не выключается, или присутствуют посторонние звуки (щелчки, скрипы, стуки) и запах гари, сцепление считается неисправным. Особое внимание уделяют ходу педали. Рычаг должен опускаться плавно, без рывков и перебоев.

Что делать, когда сцепление буксует

В зависимости от причины пробуксовки определяют ход ремонтно-восстановительных работ.

Если неисправность кроется в нажимной пружине, ее нужно заменить на новую. При износе фрикционных накладок производят замену ведомого диска. При ремонте и замене одних накладок обязательно осматривают прокладки. Если они повреждены или имеют выгоревшие места, их также меняют. При попадании масляной жидкости на детали ведомого диска требуется обработать поверхность керосином или уайт-спиритом и очистить наждачной бумагой мелкого калибра.

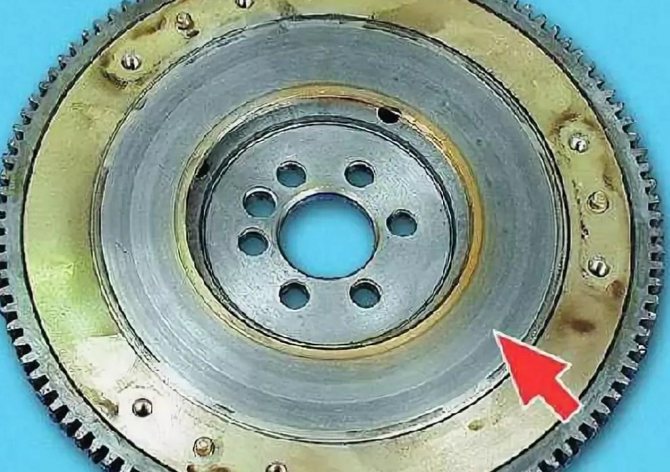

Попадание смазки на поверхность маховика и нажимного диска возможно при чрезмерном увеличении уровня жидкости в картере КПП или течи в заднем подшипнике коленвала. Для решения проблемы проводят визуальную диагностику и устраняют причину протекания, затем зачищают детали.

Что делать при отсутствии зазоров гидропривода или недостаточном свободном ходе рычага, подскажет инструкция по ремонту автомобиля.

Величина свободного хода по ТУ равна 30-35 мм, полного хода – 140 мм. Любое отклонение параметра связано с нарушением работоспособности трансмиссионной системы и требует проведения регулировочных работ по изменению хода педали и положения диска относительно маховика.

Учитывая уязвимость сцепления при неумелой эксплуатации, мастера рекомендуют исследовать величину хода при прохождении ТО. Проверку параметра осуществляют мерной линейкой. Для этого измеряют расстояние от педали до центральной части площадки.

Ремонтные работы производят в салоне автомобиля с помощью рожковых ключей 13х17 мм и 17х19 мм. Регулировочная гайка М10 накручивается на наконечник. Закручивание и откручивание элемента влияет на увеличение или уменьшение расстояния от педального рычага до пола. Предварительно толкатель следует обработать универсальным аэрозолем WD-40 от засохшей грязи. Гайку регулировки толкателя проворачивают вращательными движениями до необходимого значения, ключом на 17 стопорят от проворачивания, ключом на 13 ослабляют контрольный крепеж.

По завершении работы закручивают контргайку, чтобы не сбились настройки. Отрегулированное сцепление проверяют выжиманием педали несколько раз, после чего заново замеряют расстояние от пола.

На ВАЗ 2107 регулировку свободного хода штока вилки выполняют на смотровой канаве. Вилка может отклоняться в пределах 2-4 мм.

Алгоритм выполнения процедуры по настройке свободного хода вилки:

Пассатижами снимают концы возвратной пружины под крепежами рабочего цилиндра.
Регулировочная гайка сдерживается ключом на 17, основной крепеж ослабляют ключом на 13.
Стопорят шток переставными клещами “Кобра”.
Вращением ключа на 17 по регулировочной гайке настраивают свободный ход штока.
Затягивают контргайку.

Будет полезно: Панель приборов уаз патриот, хантер и буханка: описание индикаторов, ремонт и распиновка щитка

Проверка работы муфты сцепления:

Заводят и прогревают мотор до рабочей температуры.
Выжимают педаль.
Переключают на первую передачу.
Выключают, переходят на задний ход.

При нормальном функционировании муфта не ведет, с легкостью выжимается и не заедает. Повреждения детали и неправильно установленные настройки способствуют необходимости замены муфты.

Принцип работы сцепления ВАЗ-2107

Усилие нажатия на педаль с помощью штока передается на главный цилиндр сцепления ВАЗ-2107. Жидкость, находящаяся в нем, выдавливается в трубопровод. Благодаря герметичности системы и отсутствию в ней воздуха усилие передается на рабочий цилиндр. Шток, выдвигаясь, воздействует на вилку, которая отжимает ведомый диск. Отпускание педали вызывает обратное движение штоков и тормозной жидкости. В результате система возвращается в исходное положение.

Очевидно, что основу гидропривода сцепления «семерки» составляют именно цилиндры. На них ложится большая часть нагрузки в виде многократного перемещения штока, во время которого на внутренние элементы воздействует еще и гидравлическое давление. Поэтому цилиндры первыми выходят из строя. Так как они являются разборными, а в продаже имеются соответствующие ремкомплекты, некоторые неисправности можно устранить самостоятельно. Правда, чаще автолюбители предпочитают менять цилиндр целиком.

Дело в том, что в этом случае трудозатраты на ремонт часто неадекватны стоимости узла в сборе. К примеру, цена главного цилиндра сцепления ВАЗ-2107 – порядка 1500 рублей, а на его восстановление придется потратить приличное количество времени, особенно при отсутствии опыта. Впрочем, ремонтировать или покупать новый – решать владельцу «семерки».

Как делается замена главного цилиндра сцепления ВАЗ 2107: схема, видео

В любой модели автомобиля, включая и ВАЗ-2107, вне зависимости от того, какой двигатель на авто используется – инжектор или карбюратор, – важны как все системы, так и комплектующие. Следить за исправностью каждого элемента должны все владельцы без исключения. Ведь постоянная забота о своем четырехколесном железном друге поможет избежать неприятностей в пути, да и своевременно произведенный ремонт удешевит процесс замены и ремонта в целом. Главный цилиндр сцепления необходим для передачи усилия на рабочий элемент. Усилие передается в момент нажатия педали сцепления при воздействии рабочей жидкости.

Не допустить такой неприятной ситуации возможно лишь в том случае, если постоянно контролировать работу анализируемого элемента и по необходимости своевременно произвести замену главного цилиндра на автомобиле ВАЗ-2107.

Какие причины укажут на неисправность

Понять, что в работе главного цилиндра сцепления проявляются неисправности, помогут следующие признаки:

резкое снижение в бачке уровня рабочей жидкости;
следы подтеков в области расположения рабочего и основного цилиндра;
своеобразный «провал» при нажатии педали сцепления;
невозможность полностью нажать на педаль сцепления.

Среди основных видов неисправностей, которые отметили специалисты, стоит выделить следующие:

неисправность самого цилиндра;

Чтобы устранить причины неисправности главного элемента, впору задействовать два способа – заменить пришедший в непригодность на новый или устранить незначительную поломку самостоятельно ремонтом. Однако стоит понимать, что ремонту подлежат только резиновые манжеты и корпус, да и к тому же ремонт комплектующих не всегда даст ожидаемого результата. Также необходимо отметить, что касается пыльника, то его тоже нужно осмотреть на наличие больших загрязнений. По мнению специалистов, лучше всего полностью заменить цилиндр, тем более что его стоимость не превышает 550 рублей.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким.

При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу.

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

При движении на высоких передачах, при резком нажатии на педаль газа, скорость автомобиля не изменяется, а обороты двигателя возрастают.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики. Также важно понимать, есть вероятность, что подшипник полностью заклинит.

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника.

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Вибрации при трогании с места при неисправном сцеплении

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

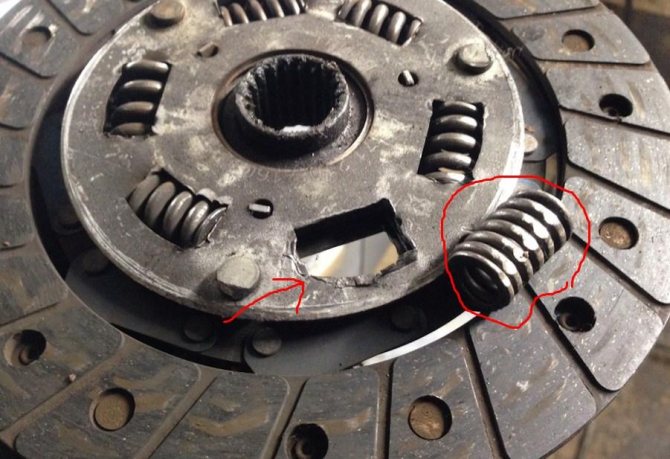

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Конструкция и работа ГЦС ВАЗ-2107

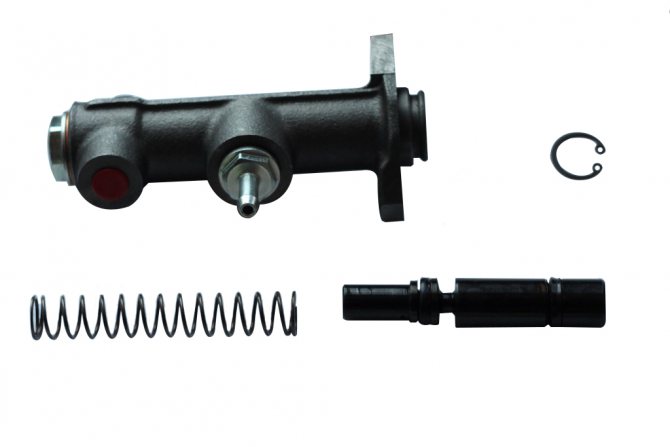

Главный цилиндр сцепления представляет собой достаточно сложный узел, состоящий из большого количества деталей. Однако для того, чтобы понять принцип работы, достаточно назвать основные. К ним относятся:

корпус ГЦС с бачком для тормозной жидкости;
поршень цилиндра;
штуцер;
возвратная пружина.

Принцип действия цилиндра напоминает работу обычного поршневого насоса и состоит в следующем: нажатие на педаль сцепления вызывает перемещение ее толкателя, который воздействует на поршень. Двигаясь вперед, тот создает перед собой давление, которое по трубкам и шлангам передается на рабочий цилиндр. Его шток выдвигается и смещает вилку сцепления, ведомый диск отключает трансмиссию. При отпускании педали происходит обратный процесс.
