Тест проводов прикуривания
Представьте себе ситуацию: зима, мороз, вы выходите на улицу в надежде добраться до места назначения в теплом автомобиле, садитесь в него. но стартер не реагирует на повороты ключа зажигания или на нажатие кнопки — сел аккумулятор. И тут вы вспоминаете, что забыли выключить габариты или, выходя из машины, подпевали автомагнитоле свою любимую песню, ну либо емкость вашего аккумулятора снизилась от времени до такой степени, что стартеру в мороз просто не хватает сил.
Что же делать в таком случае? Толкать автомобиль? Искать буксир? Снимать аккумулятор и бежать в ближайший магазин в поисках зарядного устройства? Проще всего найти во дворе более удачливого соседа, который завел свой автомобиль, и попросить его прикурить. Но не сигарету, конечно. А воспользоваться его автомобилем в качестве источника энергии для того, чтобы завести свою машину. Для этой цели лучше всего подойдут стартер-кабели, или, проще говоря, провода для прикуривания. В настоящее время на рынке представлено огромное множество видов проводов для прикуривания разной силы тока и различной ценовой категории. Мы решили провести тест проводов для прикуривания и взяли одни из самых недорогих, с возможностью передачи силы тока 200 А.
Итак, рассмотрим провода.
Стоимость — 300 рублей
Плюсовой и минусовой провода соединены вместе — провод двужильный. Провод соединяется с «крокодилом» путем механической обжимки. На ручках «крокодилов» — изолирующие накладки.
«Крокодилы» стальные, с медным напылением.
В проводе 70 жил диаметром 0,3 мм, сечение каждой жилы составляет 0,0706 кв. мм. Умножаем это значение на количество жил и получаем общее сечение каждого провода — 4,94 кв. мм.
Стоимость — 380 рублей
Читайте также:
Плюсовой и минусовой провода разделены. Провод соединяется с «крокодилом» путем двойной механической обжимки. На оплетке провода есть фирменная маркировка AVS.
«Крокодилы» стальные, с медным напылением, при смыкании «челюстей» происходит их боковое смещение относительно друг друга — в итоге у «крокодила» при смыкании не попадает зуб на зуб. На ручках «крокодилов» имеются изолирующие накладки.
На упаковке написано, что в проводе используется 120 жил общим сечением 9,6 кв. мм, что подтвердилось при их подсчете. Диаметр жил — 0,3 мм, сечение одной жилы — 0,0706 кв. мм, общее сечение всех жил составляет лишь 8,5 кв. мм.
Стоимость — 300 рублей
Разработано в США, производство — Китай
Провода упакованы в круглую сумочку с молнией. Длина провода не указана, при замере выяснилось, что эти провода имеют длину всего лишь 2,2 метра.
Плюсовой и минусовой провода разделены, обмотка проводов прозрачная. Провод соединяется с «крокодилом» путем двойной механической обжимки.
«Крокодилы» стальные, с медным напылением. На ручках «крокодилов» — изолирующие накладки.
Вскрыв изоляцию провода, мы насчитали лишь 60 жил диаметром 0,3 мм, каждая из них имеет сечение 0,0706 кв. мм. Таким образом, общее сечение всех жил составляет 4,2 кв. мм (самое маленькое сечение провода из всех участвующих в тесте).
Стоимость — 570 рублей
Провода упакованы в круглую сумочку с молнией. На упаковке имеется подробное руководство по эксплуатации и пошаговая инструкция по использованию. Фактическая длина провода 2,5 метра соответствует указанной на упаковке.
Плюсовой и минусовой провода разделены. Провод соединяется с «крокодилом» путем двойной механической обжимки. На оплетке провода присутствует маркировка пластиковые, со стальными контактами с медным напылением, контакты крепятся к «крокодилу» при помощи заклепок. В проводе 120 жил диаметром 0,3 мм, сечение одной жилы — 0,0706 кв. мм. Общее сечение всех жил в проводе составляет 8,5 кв. мм.
Стоимость — 4000 рублей
Плюсовой и минусовой провода выполнены раздельно, но посередине они соединены пластиковой коробочкой, в которой находится ограничитель перенапряжения. Провод соединяется с «крокодилом» при помощи резьбового соединения. На оплетке провода нанесена маркировка DIN 72553 25 мм2.
«Крокодилы» массивные литые латунные, с пластиковым покрытием, в «крокодилах» применена технология двойного контакта — от одной «челюсти» «крокодила» к другой тянется провод, с его помощью обе стороны «крокодила» пропускают электрический ток — это увеличивает площадь контакта и, соответственно, возможность передать больший ток через «крокодилы».
Наш комментарий: что проверяли и как распределяли по местам.
Помимо внешнего осмотра провели лабораторно-стендовые испытания:
• измерение падения напряжения на пусковом проводе на 10-й секунде при едином токе 200 А;
• проверку целостности изоляции проводов при температурах окружающей среды 30, 40, 50 ºС ниже нуля;
• проверку работоспособности при заявленном токе в течение 10 секунд.
Места распределяли так. Первое не присудили вовсе, поскольку ни один провод не уложился в требования ОСТ 37.001.052–2000 в части падения напряжения. Второе-третье места поделили изделия, сумевшие выдержать заявленный ток. Четвертое и пятое достались тем, кто, на наш взгляд, ошибся с величиной заявленного тока и мог бы выглядеть достойно, будь этот параметр поскромнее. Шестое-восьмое отдали проводам, у которых тот или иной параметр заслуживает хороших слов. Занявших места с 9-го по 12-е хвалить было не за что. Последнее место — у изделия, в котором не понравилось решительно все. При прочих равных предпочтение отдавали более дешевому комплекту.
Выбираем пусковые провода: подайте на питание
Видео «Как самостоятельно прикурить автомобиль?»
Как самому прикурить аккумулятор своего авто от другой машины и не допустить при этом ошибок — наглядная инструкция представлена в ролике ниже (видео снял Роман Камалеев).
Это нехитрое устройство, помогающее запустить двигатель и продолжить путь, когда ваш аккумулятор автомобиля не в силах крутануть агрегат называется пусковые провода или провода прикуривателя. Плюс одного аккумулятора соединяют с плюсом другого (красный провод) минус с минусом (черный провод)
Выглядят они вот так –
А процесс «прикуривания» вот так –
Да, заряженный аккумулятор, строго согласно полярности подсоединяют к аккумулятору севшему. Некоторое время севший аккумулятор берет заряд от заряженного, а далее, после запуска двигателя, начинает заряжать от генератора. Провода прикуривателя отсоединяются и далее автомобиль работает уже автономно.
Есть еще одно название проводов прикуривателя. Автолюбители со стажем иногда зовут их «возжи» Возможно по примеру пары возжей в гужевой повозке, которыми подстегивают лошадь.
Пусковые провода (или как их еще называют – провода для «прикуривания» автомобиля) обычно используют для подачи стартового тока на клеммы разряженного автомобильного аккумулятора. Источником тока (иными словами – «донором») в таких случаях, как правило, выступает другой автомобиль либо полностью заряженная аккумуляторная батарея.
Чаще всего необходимость в проводах для прикуривания возникает при низких температурах воздуха, а также после длительных стоянок автомобиля, вызывающих саморазряд АКБ. Но как правильно выбрать провода для прикуривания?
В конце этой статьи смотрите видео с тестом пусковых «проводов-прикуривателей».
Также вам могут быть интересны следующие материалы на нашем сайте:
Для начала давайте разберемся с основными характеристиками, которыми должны обладать качественные пусковые провода.
Электрика своими руками: Делаем качественные провода для прикуривания автомобиля
Вступление
Добрый день, уважаемые читатели.
По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.
Для жителей Сибири и северных районов России морозы — дело привычное и, обычно, к зиме автомобили у них хорошо подготовлены (см. последний раздел статьи). А вот для жителей средней полосы, особенно, живующих в крупных городах, неожиданно нагрянувший мороз может представить серьезную проблему.
Почему бы не «купить готовые провода»? Дело все в том, что качественных, в продаже просто нет. Из всех виденных, что-то более-менее приличное было в обзоре журнала «За рулем» и называлось «совет автоэлектрика». Но это изделие было специально сделано производителем для теста данного журнала — поэтому есть сомнения, что штатные изделия имеют такое же качество изготовления.
Почему нет в продаже? Дело в том, что качественный прикуриватель с учетом мнокогратных рыночных накруток обойдется покупателю в такую сумму, что его просто никто не будет покупать.
Поэтому полки автомагазинов ломятся от дорогого и в тоже время низкокачественного барахла, в основном, китайского (но есть и российского) производства. На упаковках написаны токи 500, 600 и даже 1000 ампер, но это все «китайские» амперы и их надо делить минимум на 10.
Конечно, эти прикуриватели помогают, но лишь в том случае если аккумулятор разряжен лишь незначительно. Или если зарядка длится долго (не менее 6-10 часов). Но готов ли кто-то прикуривать ваш автомобиль в течение такого времени? Обычно, если авто не заводится минут за 20-30, то хозяин закрывает авто и едет на автобусе.
Что такое качественный прикуриватель и зачем он нужен?
Я ранее писал о китайских и российских прикуривателях и писал что, к сожалению, практически всегда, они являются некачественными.

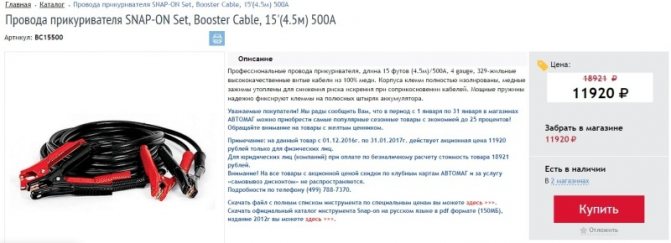

Даже прикуриватель от знаменитой американской марки Snap-On, стоимостью 12 тысяч рублей (по стостоянию на январь 2021 года) по результатам тестов оказался некачественным (что вдвойне обидно с учетом такой высокой цены).
Вот отзыв журнала «За рулем» по результатам теста:
Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.
А что же такое качественный прикуриватель?
Качество прикуривателя определяется следующими составляющими:

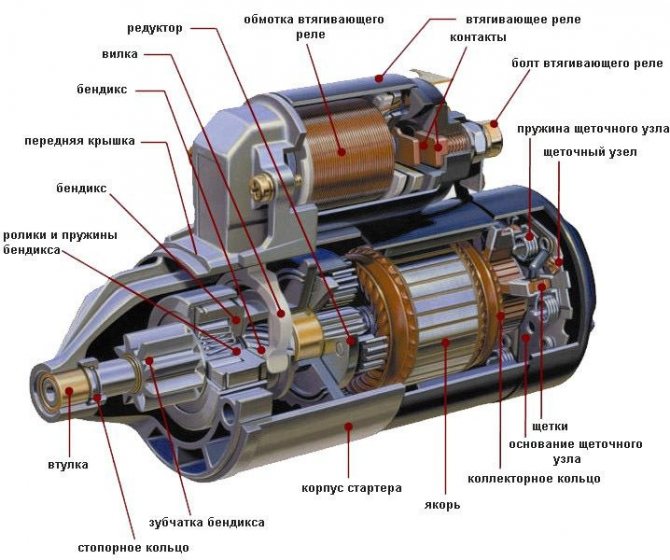

Аккумулятор легкового автомобиля имеет номинальное напряжение 12 вольт, при этом стартер в среднем легковом автомобиле имеет мощность, сопоставимую с варочной панелью. Например, порядка 7 киловатт (примерно такая мощность требуется для прокрутки коленвала двухлитрового двигателя). Отсюда путем нехитрых вычислений получаем номинальный ток стартера равным 7000/12 = 583 ампера. На самом деле, напряжение на заряженном аккумуляторе больше 12В (обычно 12.7), следовательно, ток меньше, но это не так принципиально — тут важно понимать откуда берутся такие огромные токи.
Именно такой ток должен выдать аккумулятор для того чтобы двигатель запустился. Этот ток указан на самом аккумуляторе как ток холодного запуска. А если аккумулятор сильно разряжен, то для запуска двигателя такой ток должен выдерживать не только кабель прикуривателя, но и «крокодилы», все транзитные соединения в прикуривателе, соединения с аккумуляторами автомобилей и т… д.
Если где-то будет слабое звено, из-за его сопротивления будет падать напряжение, а само соединение — сильно греться. В итоге при севшем аккумуляторе двигатель акцептора не сможет запуститься.
Так же очевидно, что сечение провод должен быть медным, иметь достаточно большое сечение и при этом быть максимально коротким (но настолько при этом чтобы можно было донянуться от клемм аккумулятора одного автомобиля до клемм другого — поэтому такие провода обычно не делают короче 2.5 метров). Крокодилы должны иметь мощные зажимы с большой прощадью контакта, а соединения должны быть надежными и иметь малое переходное сопротивление.
Как устроены типовые провода для прикуривания. имеющиеся в продаже?
Состоят такие прикуриватели из жестяных крокодилов с медным покрытием, а так же проводов сечением от 2.5 до 4 квадратов (все зависит от щедрости как дядюшки Ляо, так и российского продавца, заказавшего у китайцев данный провод). При этом провода имеют ненормально толстую изоляцию — очевидно, что это делается с целью обмана покупателя (попытка показать что сечение реально больше, чем оно есть). Изоляция обычно состоит из ПВХ с повышенным содержанием пластификаторов. Провода крепятся к крокодилам за счет прижима скобами, прикрытыми изоляцией ручек.
Естественно, ни о каком токе в 600 ампер (и даже в 100!) тут не может быть и речи. Такие прикуриватели годятся только для прикуривания не сильно севших аккумуляторов. Либо необходимо длительно (в течение многих часов) заряжать аккумулятор автомобиля-акцептора малыми токами.
Давайте посмотрим поближе:
Конструкция «крокодила» не внушает доверия — все болтается. Сами «крокодилы» сделаны из омедненной жести с очень малой площадью контакта (фактически, «крокодил» контактирует с клеммой аккумулятора только тонкой боковой поверхностью одного зажима).
Медные жилы провода прижимаются к поверхности «крокодила» пучком (как на фото ниже). При этом сам провод за изоляци. прижимают скобы внутри ручки «крокодила» (к сожалению, фото крепления не сделал, но поверьте мне на слово — оно просто ужасное). Из-за некачественного провода жилы и изоляция легко перетираются, что и видно на фото:
А теперь посмотрим на провод «минуса» в разрезе. Рядом для сравнения провод ПуГВ сечением всего 10 мм2, который используется для сборки квартирных щитов с токами до 63 ампер. Абсолютно большую часть китайского провода занимает гипертрофированная изоляция, а сечение меди — примерно 2.5-3 квадрата.
Стоит ли выбрасывать деньги на подобное барахло? Ведь очевидно, что даже ток в 100 ампер (и даже в 50!) подобная конструкция не выдержит.
Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов.
Выбор комплектующих для проводов прикуривателя.
Сперва следует начать с понимания того, на какой номинальный ток он должен быть рассчитан. Данная информация написана на самом аккумуляторе (ток холодного пуска). Возьмем в качестве примера ток одного стартера — 530 ампер.
