Панель приборов водителя. Правильная разборка. ВАЗ 2110

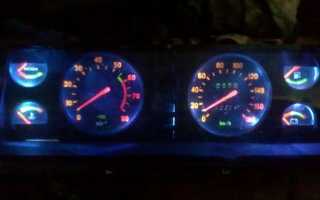

Как снять панель приборов ваз 2107

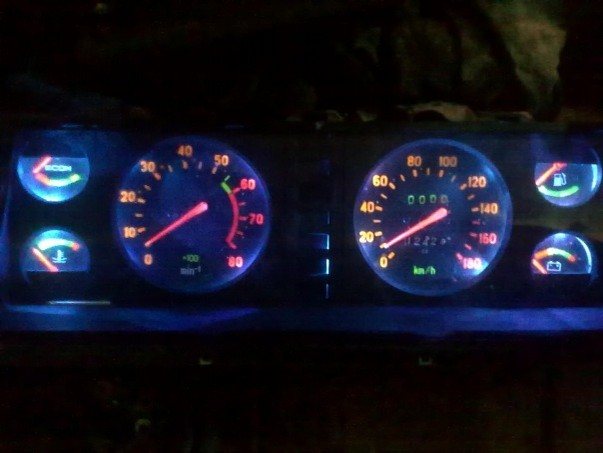

Особенности щитка 2107

Особенность семерочной приборной панели в том, что у неё свой особенный способ крепления к приборной панели. На шестёрке можно снять панель довольно просто — там достаточно отсоединить фишки жгутов проводов от выводов на щитке и отстегнуть защёлки. В пятёрке схема демонтажа приборки похожа на семерочную, но там тоже все происходит несколько проще из-за изменённой формы передней панели и довольно неплохого доступа к крепёжным винтам.

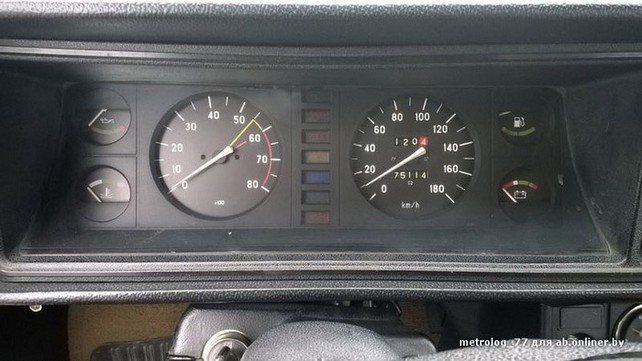

Щиток ВАЗ 2107 получил совершенно другую архитектуру и обзавёлся новыми функциями, которые были недоступны на той же 2105. К примеру, теперь перед глазами водителя имелся циферблат экономайзера, который примерно показывал оптимальный режим движения для экономии горючего, хотя мало кто на него обращает внимание. Гораздо более полезной штукой стал амперметр, который пропал в пятёрке. В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате.

Замена лампочек в приборном щитке ваз 2107,снятие панели приборов ваз 2107.

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

1. Неисправность стрелочных указателей.
2. Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
3. Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
4. Тюнинг или модернизация устройства.

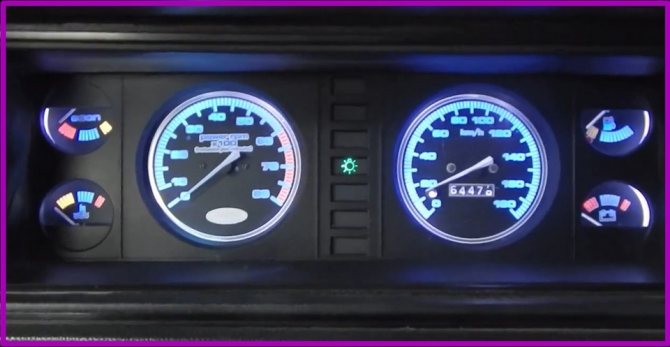

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Рекомендуем: Заправка автомобильного кондиционера своими руками

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

1. Крестовую и шлицевую отвертку.
2. Изолента для обозначения фишек, отсоединяемых от приборки.
3. Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

1. Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
2. Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
3. Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
4. Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
5. Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
6. Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
7. Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
8. Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
9. Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
10. После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

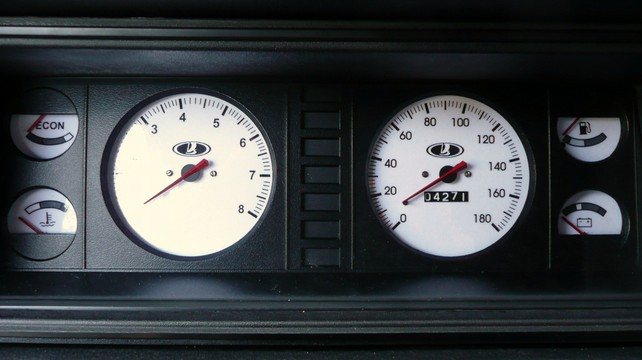

Когда нужно снимать приборку

Ремонт приборной панели может пригодиться в том случае, когда банально перегорела любая из контрольных ламп, а это крайне нежелательно, поскольку в автомобиле нет больше никаких средств контроля таких систем, как, к примеру, состояния блока управления инжекторным двигателем (естественно, в моделях 2107 последних лет с инжектором). Лампа Check Engine появилась только в семёрках с этими моторами и если она перегорит или потеряет контакт с платой от вибрации или влаги, то о причинах нестабильной работы двигателя можно будет только догадываться.

Ну а сами приборы, тахометр, спидометр и указатели состояния датчиков в системах, выходят из строя крайне редко, если вообще когда-либо выходят из строя. Кстати, следует обращать внимание на приборку в момент, когда поворачивается ключ зажигания и вспыхивают все лампы в тестовом режиме так сказать. Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия.

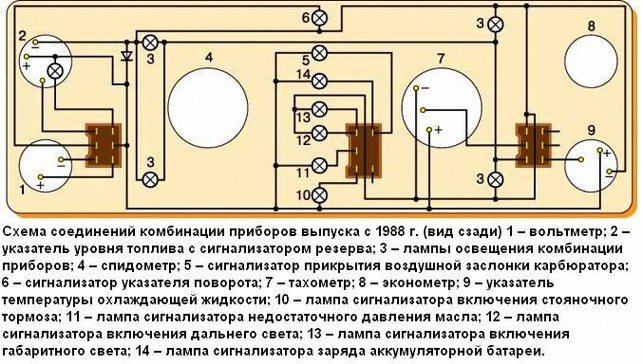

Элементы панели ВАЗ 2107 и их назначение

Опытные водители в полной мере пользуются информацией, которая отражается на индикаторах приборки. Следует знать, какие лампочки сигнализируют об аварийной ситуации.

1. Если загорелась аварийная лампочка аккумуляторной батареи, то сначала следует проверить клеммы на батарее, а затем генератор.
2. При горении лампочки давления масла желательно прекратить движение и проверить уровень масла. Если он недостаточный, долить необходимое количество.
3. При горении лампочки тормозной жидкости следует остановиться и проверить уровень тормозной жидкости. Если необходимо, нужно долить жидкость.
4. Датчик уровня топлива сигнализирует о том, когда в бензобаке осталось меньше 5 литров бензина.
5. В красной зоне расположен датчик температуры охлаждающей жидкости. Если закипит двигатель, нужно остановиться и проверить уровень охлаждающей жидкости.

Рекомендуем: Самостоятельный ремонт двигателя ВАЗ-2103

Как снять приборку на семерке

Алгоритм демонтажа панели приборов 2107 несложен и вот какие действия надо выполнять по порядку, запасшись терпением:

1. Будут мешать ручки управления печкой — рычага подачи антифриза в систему отопления и рычага управления системой вентиляции. Они должны отщелкнуться при помощи отвёртки подходящего диаметра.
2. Сброс показаний одометра. Эта кнопка вынесена направо, там, где установлена кнопка включения аварийки. Сверху на корпусе кнопки накручена гайка. Её необходимо открутить, а саму кнопку утопить в панель.
3. Теперь находим самую тонкую шлицевую отвёртку и удаляем заглушку справа, под которой прячется саморез крепления, его выкручиваем тоже.
4. Панель справа свободна, её можно подать на себя, но радоваться рано. Осталось снять трос спидометра, вакуумная трубка эконометра и отщёлкнуть жгуты проводов.
5. Теперь усилием воли и ловкостью рук надо открутить гайку троса. Сделать это несложно, сложно туда добраться. Может получиться быстрее, если попробовать справа.
6. Шланг эконометра снимается тоже несложно. Но добраться до него нужно уметь. Снимаем и его.
7. Наощупь отсоединяем колодки от жгутов и запоминаем где какой был, хотя перепутать их местами надо иметь особенный талант.

Собственно, все. Теперь можно вынимать приборку и делать с ней все, что захочется и что необходимо. Раз уж приборка у нас в руках, может, есть смысл подумать об установке светодиодов вместо ламп накаливания? В любом случае, удачной работы и ровных дорог!

Читайте таеже Размер багажника ВАЗ 2107

Изготовление бороды своими руками

Борода – сложная конструкция, изготавливается она из плоских деталей. Для изготовления нужно сделать выкройки, лучше всего их сделать из картона. Необходимо добиться высокой точности деталей консоли, для этого вполне подойдет жесткий картон. Если вы не уверенны в своих навыках, для начала изготовьте макет консоли из картона. Это позволит вам убедиться правильно ли сделаны чертежи и прикинуть по месту, как новая борода впишется на место установки.

После изготовления выкройки, разметить детали бороды и вырезать их электролобзиком из фанеры. Соединяются все детали при помощи клея и шурупов. Вторые позволят зафиксировать элементы консоли, пока клей не схватиться. Это самый надежный и простой способ соединения частей бороды.

Прочитайте, может пригодится: Установка магнитолы ВАЗ-2107: как правильно подключить

После того как каркас бороды готов, он обтягивается карбоном, кожвинилом или тканью. Для их крепления, отделочных материалов, мебельный степлер и клей.

После высыхания клея, останется только установить новую консоль на место стандартной. Закрепить выключатели и приборы и зафиксировать.

Как демонтировать панель приборов: пошаговая инструкция

В первую очередь необходимо открыть капот автомобиля и снять с аккумулятора минусовую клемму, чтобы обесточить нашу приборную панель. После этого работы выполняются в следующей последовательности:

• вывинчиваем полочку торпеды и корпус бардачка, используя специальную отвертку;
• отключаем питание лампочек, которые освещают внутреннюю полость бардачка в вашем авто;
• предельно осторожно извлекаем дополнительную приборную панель вместе с часами и другими устройствами. Для этого потребуется поддеть деталь отверткой и вытащить ее из специальных пазов;
• отключаем прикуриватель и лампы сигнализаторов, снимая соответствующие провода, расположенные за дополнительной панелью;
• извлекаем переключатели, размещаемые в непосредственной близости от рычага коробки передач и отключаем их от бортовой сети;
• выкручиваем саморезы, которые вы сразу же увидите под переключателями и болты, предназначенные для фиксации главной консоли торпеды. После этого можно свободно снять ее, не опасаясь повредить провода;
• снимаем кожух рулевой колонки;
• извлекаем накладку системы отопления вместе с дефлекторами воздуховодов;
• демонтируем блок управления отопителя;
• откручиваем последние гайки, удерживающие торпеду. Для этой цели нужно использовать ключ на 10.

После этого можно без особых проблем демонтировать панель приборов в автомобиле. Используя данный подход, вы можете не опасаться случайной поломки каких-либо деталей или обрыва проводов, так как все они извлекаются перед откручиванием фиксирующих гаек. Сборка торпеды осуществляется в обратном порядке и может быть выполнена даже без наличия опыта. Самое главное – производить все работы максимально аккуратно и не пропускать какие-либо описанные выше шаги.
