Наступают холода, потому крайне важно, чтобы отопительная система вашего ВАЗ 2114 работала исправно. Причин ее отказа в работе может быть великое множество.

Чтобы не допустить поломок, следует периодически проверять состояние всех элементов печки, проводить профилактические мероприятия. Однако за всем уследить не всегда удается.

Сегодня мы поговорим про кран печки, который не редко становится причиной отказа отопителя. Рассмотрим основные причины поломки и способы их устранения.

Основные неисправности крана отопителя ВАЗ 2114

Непонятно почему, но именно этот элемент системы охлаждения чаще других выходит из строя. Обычно это происходит осенью, когда возникает необходимость в использовании отопителя. Основных причин поломки крана всего две:

1. закисание запорного устройства;
2. разгерметизация корпуса (течь).

В первом случае открыть, или закрыть кран оказывается невозможным. Окислительные процессы внутри приводят к тому, что элементы запорного механизма прикипают друг к другу.

Применение силы для того чтобы сорвать с места запоры чревато их полным разрушением. Эта поломка не является критичной, и позволяет эксплуатировать автомобиль в теплое время года.Достаточно просто перекрыть поступление воздуха в салон с помощью заслонки.

Если же обнаружится течь, автомобиль использовать не рекомендуется. Нарушение герметичности корпуса крана проявляется следующими признаками:

• снижение уровня охлаждающей жидкости;
• наличие в салоне характерного запаха;
• появление на лобовом стекле жирного налета;
• следы охлаждающей жидкости на резиновых ковриках или ковролине под бардачком.

Стоит отметить, что кран отопителя имеет неразборной корпус, из-за чего он ремонту не подлежит. Здесь поможет только его замена.

Признаки неисправности крана печки ВАЗ 2114

Чаще всего неисправность возникает в холодное время года, когда отопитель салона используется на полную мощность. Не исключаются поломки и в теплую погоду. Постоянное использование регулятора температуры в салоне приводит к быстрому износу пластмассовых деталей краника. Перечислим основные признаки неисправности этого элемента:

• Появление жирного налета на поверхности лобового стекла. Характерно при наличии протекания антифриза из корпуса крана. Помимо того, что при такой поломке перестает нормально функционировать теплый обдув, пары антифриза негативно воздействуют на здоровье человека;
• Прекращение подачи теплого воздуха говорит о заклинивании регулятора внутри крана;
• Главный признак неисправности – появление подтека охлаждающей жидкости под ковролином со стороны водителя. Рекомендуется проверять это место на предмет протечек регулярно.

Помимо прекращения подачи теплого воздуха, поломка краника ведет к постоянной утечке антифриза. Это повышает риски снижение уровня охлаждающей жидкости до минимального, что весьма опасно для двигателя. Рано или поздно замена краника печки на ВАЗ 2114 необходима на любом автомобиле этой модели. Даже своевременное обслуживание системы отопления не дает гарантий того, что этот узел не выйдет из строя. Всему виной конструктивной просчет инженеров. Изготавливать краник, в котором постоянно находится горячая жидкость, из пластмассы низкого качества – явный просчет. Минимальная деформация корпуса краника ведет к просачиванию антифриза в ноги водителя. Также владельцы модели 2114 жалуются на отсутствие уплотнительных колец и резиновых прокладок в конструкции регулятора. Инструкция, как поменять кран печки, будет представлена ниже. Для начала рассмотрим необходимый список инструментов, который пригодится при замене элемента своими руками.

Причины поломок

Так сложилось, что замена крана отопителя ВАЗ-2114 происходит чаще, чем работа с другими элементами печки автомобиля. Видимо, ещё на этапе производства инженеры плохо продумали этот узел.

Кран отопителя ломается по двум причинам:

1. Закисают запорные устройства. Из-за этого водитель не может открыть или закрыть кран. Окисление провоцирует прикипание запорных элементов друг к другу. Если применить силу, вы рискуете сломать запорные устройства. Это не так страшно в тёплое время года, поскольку потоки воздуха можно регулировать заслонками. Как проверить краники печки ВАЗ-2114 на закисание? Просто покрутите его. Если для этого приходится прикладывать много сил, элемент износился и нуждается в замене.
2. Нарушение герметичности. Разгерметизация влечёт за собой утечку охлаждающей жидкости. На такую поломку указывает снижение уровня ОЖ, появление внутри машины запаха тосола или антифриза, образование жирных пятен на лобовом стекле и следы охлаждающей жидкости на полу (в области бардачка, в ногах переднего пассажира). Проверять герметичность несложно. Если она нарушена, вы это заметите сразу по характерным признакам.

Важно! У крана печки корпус неразборный. Потому отремонтировать его невозможно. При поломке элемента его нужно только менять.

Где находится кран печки на ВАЗ 2114

Место где расположен краник печки ВАЗ 2114 или на ВАЗ 2109

Дабы увидеть расположение отопительного крана на ВАЗ 2114, достаточно снять правую боковую накладку внизу под центральной консолью у ног переднего пассажира. Вы увидите его на перегородке с моторным отсеком, там к нему еще 2 патрубка подходят. В некоторых случаях, чтобы разобраться с характером поломки краника печки на «Самарах», можно подлезть и со стороны водителя (предварительно сняв боковую пластиковую крышку с торпеды и убрав коврик). Но учтите, что при демонтаже вам также понадобится найти его расположение и в подкапотном пространстве, под рулевой рейкой. Добираться кстати удобнее с под низу авто, поскольку придется открутить пару гаек шпилек его крепления (находящихся возле выхлопной трубы, в районе кислородного датчика) ключом на «10» и снять два подводящих патрубка.

Алгоритм работ

Замену краника выполняется двумя способами – с полным или частичным сливом антифриза.

Первый вариант подойдет тем, кто решил одновременно произвести и замену антифриза. Перед началом работ откручиваем сливные пробки и дожидаемся, когда охлаждающая стечет в емкость, после чего приступаем к снятию узла.

Замена с частичным сливом подойдет для тех, у кого есть запас антифриза на доливку. Подставляем под авто в месте соединения патрубка системы охлаждения с краном емкость и отсоединяем этот патрубок, после чего его конец поднимаем вверх и фиксируем в таком положении. Потери антифриза составят 1,0-1,5 литра (сольется с отопителя), при этом ОЖ в системе охлаждения останется, но количество ее восполняем после завершения работ.

Замена краника печки ВАЗ-2114 выполняется по такой технологии:

Ослабляем хомуты

Отсоединение тяги крана отопителя ВАЗ 2114

1. Устанавливаем авто на яму или эстакаду и ждем пока двигатель остынет (не полностью, а чтобы оставался теплым).
2. Сливаем антифриз (частично или полностью).
3. Отсоединяем подачи и слива охлаждающей от краника со стороны моторного отсека.
4. В салоне с пассажирской стороны снимаем боковую декоративную накладку консоли.
5. Ослабляем хомуты крепления патрубков к штуцерам краника в салоне и отсоединяем трубки, предварительно положив под них ветошь. Если планируется и замена трубок, то можно их отсоединить от радиатора печки и извлечь краник вместе с патрубками.
6. Отсоединяем тросик механизма управления от рычага оси запорной мембраны. Если с пассажирской стороны разъединить их не удается, то можно добраться до них с водительской стороны (предварительно сняв пластиковую накладку).
7. Забираемся под авто. Находим две гайки крепления корпуса краника к моторному щиту и откручиваем их и снимаем со шпилек шайбы.
8. Перебираемся в салон и извлекаем узел.

Рекомендуем: Замена охлаждающей жидкости lada kalina sedan (ваз калина)

Сборка выполняется в той же последовательности, что и демонтаж.

Видео: Как заменить кран печки. Легко и просто.

Замена крана отопителя: общие рекомендации и порядок замены

Чаще всего проблемные краники отопителя ВАЗ (кран печки закис, подтекает, не выполняет свои функции подачи и т.д.) меняют на новые. Если краник все же подлежит ремонту, его ремонтируют (лопнул или сжался сквозной патрубок, разрушилась резиновая мембрана в случае с пластиковым краником и т. д.).

Отремонтировать либо заменить краник можно при наличии стандартного набора инструментов, а также эстакады или ямы. Также желательно пригласить одного помощника, а сами работы в основном проводятся внутри салона.

Перечень необходимых материалов и инструментов:

• накидные, рожковые гаечные ключи на «10» и «13», червячный хомут диаметром 16-23 мм;
• крестовидная отвертка, ветошь, герметик силикон;
• кран печки и два патрубка (для соединения крана и радиатора);
• емкость для охлаждающей жидкости и необходимый объем новой для долива.

Последовательность выполняемых действий по замене краника отопителя:

• убедившись, что двигатель полностью остыл, установить автомобиль на яму, снять защиту картера;
• слив охлаждающую жидкость с блока ДВС, радиатора охлаждения и патрубков, идущих из моторного отсека к кранику отопителя, обработать гайки шпилек WD-40 (средство, предотвращающее коррозию) для полного откисания и облегченного демонтажа краника;
• для свободного доступа к кранику и патрубкам, со стороны переднего пассажира в салоне автомобиля требуется снять боковую накладку торпедо и убрать коврик;
• крестообразной отверткой ослабить хомуты и, сняв шланги, в салон под капающий тосол положить ветошь;
• сняв патрубки с печки в салоне автомобиля, под капотом автомобиля ключом на «10» открутить гайки со шпилек, опять вернуться в салон;
• со стороны водителя, сняв накладку и предварительно сняв скобу, удерживающую тягу, отверткой и пассатижами отсоединить трос привода запорного механизма краника отопителя;

КАК ПОМЕНЯТЬ КРАН ПЕЧКИ СВОИМИ РУКАМИ?

Вам потребуется для работы яма, потому что кран отопителя располагается в нижней части капота, под боковой накладкой со стороны пассажирского сиденья. Замена крана печки на ВАЗ 2114 выполняется в несколько этапов:

1. На кране нужно почистить щеткой крепежи, промыть их тормозной жидкостью, и оставить на какое-то время, чтобы жидкость очистила резьбу на шпильках, и гайки легче откручивались. Для отмывания шпилек лучше использовать WD-40, если есть в наличии. Это – важный этап в работе, потому что заржавевшие болты могут прихватить гайку настолько, что их откручивание становится проблемным. Иногда при откручивании гаек, болты нужно придерживать дополнительным ключом или плоскогубцами.
2. В салоне снимите боковую накладку. Теперь вам видны патрубки, ведущие к крану. Ослабьте хомуты шлангов, снимите по одному шланги. При этом держите возле себя посуду с тосолом, которую сразу подставьте под освобождаемые патрубки, чтобы вытек оставшийся антифриз.
3. Если вы решили заменить шланги, их необходимо освободить и на радиаторе. Но если они в удовлетворительном состоянии, то потом, когда начнете собирать, потребуется лишь герметик.
4. Возвращайтесь в яму и выкручивайте ключом на 10 гайки, удерживающие кран.
5. Снова вернитесь в кузов и попробуйте снять кран отопителя ваз 2114 в сторону пассажирского сиденья. В этом положении снимите фиксатор и освободите трос, управляющий краном.
6. Теперь можно монтировать новый краник. Оденьте на него сначала трос, закрепите пружинным фиксатором, только потом можете прикручивать на свое место. Между краном и кузовом установите уплотнительные кольца. Воспользуйтесь герметиком, закрепляя на своих местах патрубки печки. Не забудьте в конце перелить антифриз обратно в радиатор.

Замена крана печки ВАЗ 2115, а также ВАЗ 2113 производится в вышеописанной последовательности. Конструкция отопителя в этих моделях ВАЗа такая же, как у ВАЗ 2108.

замена краника печки своими руками

Какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109 Когда знания сила

Эксплуатация ВАЗ 2114 с неисправной отопительной системой просто невыносима, особенно в зимнее время года из-за слабой теплоизоляции с завода. Кран отопителя может являться причиной неработающей печки. В данной статье будет описан процесс замены краника печки на примере автомобиля ВАЗ 2114.

Кран отопителя направляет охлаждающую жидкость по радиатору печки. В летние месяца краник закрывают с помощью рычага на панели. Когда он находится в закрытом состоянии, то антифриз протекает не по радиатору, а когда его открывают – жидкость протекает по радиатору печки и начинается прогрев лобового стекла и салона в целом. Данный элемент отопительной системы находится под центральной консолью с пассажирской стороны.

Основные неисправности:

1. 1. Закисание. Как уже было написано выше, краником не пользуются в летнее время, поэтому из-за долгого простоя в одном положении он закисает и не двигается. При такой проблема поможет только полная замена изделия.
2. 2. Протекание охлаждающей жидкости. Заметить этот процесс тяжело, так как жидкость уходит из бачка медленно и также она выливается под коврик пассажира. Если появились признаки течи антифриза или тосола, то нужно проверить ковролин под пассажирским ковриком. Если он мокрый и с жирными пятнами, то жидкость точно вытекает. В таком случае поможет только замена.

Перед началом замены данного изделия необходимо уточнить, какое именно нужно. Краник печки бывает трех видов:

1. 1. Заводской. Такой вариант не является надежным, так как кран отопителя с завода постоянно закисает. Его плюс только в низкой цене.
2. 2. Шаровый. Немного надежнее заводского, но также подвержен закисанию. Цена выше.
3. 3. Керамический. Его цена ненамного выше, но главным недостатком является слабый уровень пропускания. Другими словами, через такой кран отопителя проходить охлаждающая жидкость будет слабее и, из-за этого печка будет слабее греть, а ВАЗ 2114 будет прогреваться дольше. Плюс керамического краника – это устойчивость к окислению, то есть, он не подвержен к закислению.

Тут каждый выбирает по средствам и предпочтениям, так как выбор, конечно же, всегда остается за хозяином автомобиля.

Замена

Необходимые инструменты:

1. 1. Набор рожковых ключей.
2. 2. Отвертки с плоским и крестовым концом.
3. 3. Плоскогубцы.
4. 4. Тара для сливаемого антифриза или тосола.
5. 5. Какая-либо ткань.

Порядок работ

Порядок выполнения замены:

1. 1. Отогнать ВАЗ 2114 на смотровую яму так, чтобы был доступ к нижней части.
2. 2. Подождать, пока двигатель полностью остынет.
3. 3. Открутить сливную пробку с помощью ключа с индексом «13» и слить антифриз или тосол.
4. 4. С пассажирской стороны найти 2 патрубка под капотом, которые идут в салон, ослабить хомуты и демонтировать сами патрубки.
5. 5. Жидкость из шлангов перелить в тару и воспользоваться тряпкой.
6. 6. В салоне открутить саморезы, крепящие нижнюю панель в передней пассажирской части.
7. 7. Найти патрубки, которые крепятся от радиатора к печке отопителя, ослабить их хомуты и демонтировать сами патрубки.
8. 8. Охлаждающую жидкость слить.
9. 9. Открутить 2 гайки, которые крепят насос с помощью ключа с индексом «10». Насос находится под капотом.
10. 10. Достать кран отопителя в салоне.
11. 11. Отсоединить трос привода запорного механизма, убрав скобу, которая удерживает тягу.
12. 12. Демонтировать кран печки.
13. 13. Установить новое изделие. Для этого сначала нужно присоединить крепеление троса привода и патрубки.
14. 14. Продолжить установку в обратном порядке.

Жидкость, которая была слита не рекомендуется использовать во второй раз, так как она теряет свои свойства и в ее составе уже находится песок и различная грязь.После сборки всего механизма не стоит ставить снятую панель сразу, так как сначала нужно проверить работоспособность краника. Если он работает исправно – прикрутить болты, крепящие панель.

Если при открытии крана горячий воздух поступает сразу – работа по его замене выполнена успешно.

После устранения протекания жидкости не стоит забывать промыть ковролин и сам коврик. Испарения охлаждающей жидкости вредны для человека.

Артикулы

• 2108-8101204-20 – отводящий внутренний шланг;
• 2108-8101200-20 – подводящий внутренний шланг;
• 2108-1300080-10 – хомут;
• 2108-8101150 – кран (АвтоВАЗ);
• 2108-8101150-12 – кран с керамикой (ООО «Явва»);
• 21082-8101208 – отводящий внешний шланг;
• 2108-8101206 – подводящий внешний шланг.

Замена крана отопителя ВАЗ-2115 чаще всего беспокоит владельца отечественного транспортного средства в двух случаях — если произошло закисание переключателя или автомобилист обнаружил утечку тосола, которая произошла в корпусе.

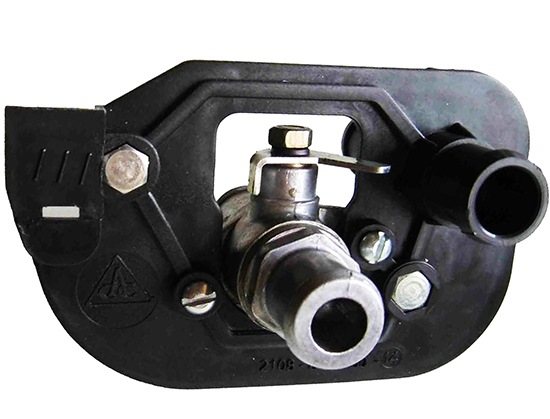

Кран отопителя ВАЗ-2115

Кран отопителя ВАЗ-2115, который потребовал ремонта из-за первой проблемы, чаще всего меняется в весенне-осенний период, когда с наступлением первых ощутимых холодов или весеннего тепла автомобилист не включает переключатель, фиксируя его только в одном крайнем положении (закрытом или открытом). Как правило, закисание элемента происходит ввиду нахождения его в одном положении продолжительное время.

В свою очередь, замена крана печки ввиду второй неисправности является результатом обычного старения уплотнителей.

Отопление должно быть всегда в работоспособном состоянии, если, к примеру, первый случай не грозит автовладельцу огромными проблемами в будущем, то на вторую ситуацию стоит обращать внимание безотлагательно, цена последствий подобной утечки тосола может вылиться в стоимость, которая в разы превышает цену крана. Стоит отметить, что наряду с остальными важными процедурами квалифицированные специалисты рекомендуют производить замену фильтра печки каждую осень, этот элемент системы часто забивается листьями и другим мусором, ввиду чего уменьшается поток идущего внутрь салона воздуха.

Ремонт и замена краника печки на ваз 2114

Определяясь с местом ремонта, по возможности стоит выбирать смотровую яму или эстакаду. Из инструментов вам понадобятся две отвертки (фигурная и плоская), торцовый либо накидной ключ №10 и накидной ключ на 13. И, конечно же, вам понадобится тара для слива охлаждающей жидкости.

Вот все что необходимо для замены и ремонта крана печки, артикулы:

• 2108-8101204-20 – отводящий внутренний шланг;
• 2108-8101200-20 – подводящий внутренний шланг;
• 2108-1300080-10 – хомут;
• 2108-8101150 – кран (АвтоВАЗ);
• 2108-8101150-12 – кран с керамикой (ООО «Явва»);
• 21082-8101208 – отводящий внешний шланг;
• 2108-8101206 – подводящий внешний шланг.

Ремонт и замена краника печки 2114 можно осуществить в несколько шагов:

1. В первую очередь потребуется слить охлаждающую жидкость. Для этого мы снимаем пробку на блоке и используем ранее подготовленную тару.
2. Когда вы слили жидкость, не стоит отставлять контейнер с ней. Находим идущие от «движка» к кранику патрубки и ослабляем хомуты.
3. Но, для начала, чтобы упростить себе работу, потребуется железной щёткой зачистить резьбу и смочить их вд40 или же тормозной жидкостью. Если этого не сделать, то заржавевшие гайки и болты могут доставить вам большое количество неудобств. Возможно для откручивания болтов дополнительно потребуются плоскогубцы.
4. Во время откисания гаек нужно начинать осторожно по одному снимать патрубки. Не забываем, что не стоит забывать про тару, так как с патрубков тоже стекает жидкость и потребуется ставить её под них. Итак, если потребуется замена шлангов, тогда их нужно ослабить на радиаторе и снова подготовить емкость, потому что возможно стечет жидкость.
5. Далее потребуется открутить гайки, которые крепят краник, накидным или торцовым ключом №10. После чего нужно потянуть краник печки ВАЗ 2114 на пассажирское сиденье и в этом состоянии снимаем фиксирующую пружину, а так же освобождаем трос.
6. И наконец можно начинать установку нового крана печки ВАЗ 2114. Первым делом закрепляем трос, после этого крепим фиксатор и присоединяем к кузову. С помощью герметика устанавливаем патрубки печи и в завершении заливаем антифриз в радиатор.

Причины для замены

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

Причина	Пояснение
Окисления	Из-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлаждения	Данная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Согласитесь, будет обидно потратить огромные деньги на восстановление или даже замену силового агрегата, если причиной тому станет банальная поломка краника печки.

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Рекомендуем: Предохранители и реле в Ладе Приоре: неисправности электрики

Как определить поломку

Есть несколько способов обнаружить, что с печкой происходит неладное:

• Осмотреть узел визуально;
• Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
• Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
• Проверить работу радиатора;
• Убедиться в целостности патрубков, по которым проходит жидкость.

Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Выбор

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

• Заводское изделие;
• Шаровой краник;
• Регулятор, выполненный из керамической пластины.

Каждый из них имеет свои преимущества, недостатки, потому явного фаворита среди представленных вариантов выделить нельзя. Решайте сами, исходя из стоимости и функциональных возможностей агрегата.

Замена крана отопителя на ВАЗ 2114

Сегодня в продаже можно встретить краны с металлическим запорным устройством и с керамическим. Последние считаются более надежными, так как устойчивы к окислительным процессам, однако, что касается герметичности, то модели с металлическим запором ничем им не уступают.

Есть также краны с шаровым запорным механизмом, но они также не отличаются особой надежностью. Ниже в таблице приведены модели кранов отопителя для ВАЗ 2114. Цена кранов варьируется от 150 до 350 рублей, в зависимости от модели.

Производитель	Каталожный номер	Материал запорный механизм
ОАТ ДААЗ	21080-810115000	Металл
АвтоВАЗ	21080-810115000	Металл
Tsn-Цитрон	8.5.2	Металл
«Дорожная Карта»	21080-8101150	Керамика
ЯВВА	2108-8101150	Керамика
Luzar	2108-8101150	Керамика

Инструменты и средства, которые понадобятся для замены крана:

• набор гаечных ключей;
• отвертка крестовая и плоская;
• пассатижи;
• емкость для сбора сливаемой охлаждающей жидкости;
• тряпка.

Для начала ставим автомобиль на эстакаду или на яму. Даем двигателю остыть. Далее нужно слить охлаждающую жидкость. Это можно сделать, открутив сливную пробку (ключ на 13) на блоке цилиндров, предварительно открыв расширительный бачок, или же через сливное отверстие внизу радиатора охлаждения.

Далее находим под капотом со стороны переднего пассажира два патрубка, идущие в салон. Крестовой отверткой ослабляем червячные хомуты, и снимаем шланги. Если с них потечет охлаждающая жидкость, подставляем емкость и пользуемся тряпкой.

Теперь переходим в салон. На переднем пассажирском месте слева внизу ищем патрубки, идущие от радиатора к крану отопителя. Для удобства снимаем левую крышку панели, закрывающую радиатор. Ослабляем крепящие их хомуты, и отсоединяем шланги. При вытекании жидкости используем тряпку.

Когда шланги будут отсоединены с обеих сторон, возвращаемся под капот и откручиваем 2 гайки на шпильках, фиксирующих корпус насоса. Здесь используем ключ на 10. Перебираемся в салон и вытягиваем на себя кран. Используя пассатижи и плоскую отвертку, отсоединяем трос привода запорного механизма крана, предварительно сняв скобу, удерживающую тягу.

Извлекаем поломанный кран отопителя. Монтаж нового крана начинаем с крепления троса и патрубков, идущих к радиатору отопителя.

Дальше производим сборку в обратной последовательности. По окончанию монтажа крышку панели на место не ставим. Залив охлаждающую жидкость в радиатор, запускаем двигатель, греем его до включения вентилятора.

Проверяем работу системы, открыв заслонку, включив вентилятор отопителя, и перемещая рычаг управления краном вправо-влево.

Периодически визуально осматриваем кран и места присоединения к нему патрубков на наличие течи. Если все нормально, ставим на место крышку панели приборов.

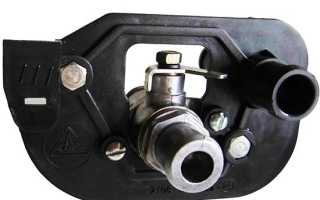

Где находится кран печки ВАЗ-2114 расположение, схема

Отопительный кран относится к механизмам, предназначенным для настройки тока охладительной жидкости циркулирующей в системе, в основном работающей с печным радиатором. Для моделей ВАЗ-2113-15 подходит единый кран от 2108. У этой детали есть и основные недостатки – проблемы, с которыми сталкиваются преимущественно владельцы ВАЗ.
Ничего оригинального, как и остальные элементы автомобиля, печной кран может сломаться, что проявляется такими явлениями:

• окисление;
• течь;
• заклинивает и т. п.

В итоге под ногами водителя появляется лужица из жидкости, ток которой регулируется краном. Нередко случается, что из-за течи печного крана выходит из строя и электроника, на которую попала вытекшая жидкость.

Почему может сломаться кран

С приходом стабильного потепления все автовладельцы закрывают печные краны, передвигая температурный регулятор в левую сторону до самого конца. За теплые сезоны, когда печкой не пользуются, краник может закиснуть. С первыми похолоданиями краном снова начинают пользоваться, что и провоцирует течь. Потому многие опытные автовладельцы в конце осени проверяют работу крана, так как в большинстве случаев его необходимо менять. Помимо замены самого элемента, мастера рекомендуют то же самое сделать с фильтром салона печи, который наверняка забился всяким мусором, что ослабит поток горячего воздуха с включенной печи.

При покупке нового изделия вам на выбор предоставят несколько вариантов, которые вы видите сейчас на фото.

Краники бывают:

• стандартный, по заводскому формату – стоит до 100 рублей. Принцип работы устройства основывается на мембране из резины. Практика доказывает его ненадежность и короткий период эксплуатации – быстро окисляется. Потому мастера не рекомендуют его устанавливать;
• шаровый – однозначно лучше предыдущего варианта. Вместо резиновой мембраны используются шарики с дырками. Шаровый кран тоже окисляется, но более надежен, чем стандартный;
• керамический – наиболее надежный и дорогостоящий вариант, который рекомендуют всем. Кран обладает пластиковым корпусом, но сам запорный элемент состоит из пары керамических пластин, к тому же не окисляется. Единственным минусом этого изделия является пропускная способность, которая значительно уступает шаровому крану – ниже теплоотдача.

Расположение краника

Где находится контролирующий ток охлаждающей жидкости кран печки в модели ВАЗ-2114, легко определить, если вы хоть немного разбираетесь в строении вашего авто.

Чтобы его увидеть, нужно снять боковую панель, расположенную у ног пассажира рядом с водительским местом. Кран находится под торпедой в центральной части консоли

К нему подключаются два патрубка, и чтобы заменить устройство, необходимо обратить внимание на рисунок

Необязательно для замены крана полностью снимать панель и сливать всю охладительную жидкость из системы. Но в таком случае придется делать большую часть работы на ощупь и в расположении головой вниз, что не очень удобно.

Если кран сильно окислился, его может клинить, что исключит возможность регулировки температуры подачи теплого воздуха из печи.

С помощью видеоурока вы сможете самостоятельно заменить отопительный кран без особых усилий, даже если ранее не проделывали такие манипуляции. Главное, четко придерживаться рекомендаций мастера и соблюдать последовательность действий.

Выбор нового краника

Владельцев ВАЗ-2114 часто интересует, что лучше выбрать вместо старого краника и как найти хороший, проверенный элемент.

Некоторые скажут, что хорошо себя проявляют только родные краники для печки на ВАЗ-2114. На самом деле это заблуждение. В действительности запорный механизм таких кранов основан на резиновой мембране, а дюралевый корпус ржавеет и закисает. Их единственный плюс заключается в цене. Стоимость нового краника составит до 120 рублей. Но при частой эксплуатации автомобиля элементы придётся менять каждый год.

Если выполняется замена крана печки, выбирайте один из двух вариантов. Какой краник выбрать решайте сами, опираясь на доступный бюджет. Оба элемента хороши:

1. Керамические. Запорный механизм сделан из керамики, а корпус из высококачественного пластика.
2. Шаровые. Суть такого запорного механизма в шарике с отверстиями.

Из производителей можно выделить следующих:

• ЯВВА;
• Цитрон;
• Дорожная карта;
• ДААЗ;
• Luzar (Лузар).

Неисправности узла

Неисправностей крана печки ВАЗ-2114 три, но при возникновении узел подлежит обязательной замене, поскольку ремонту он не подлежит.

Поломки крана:

1. Неполное открытие/закрытие канала. Возникает она из-за износа места соединения оси с запорной заслонкой. В результате появляется значительный люфт, из-за которого даже при переводе рычага крана в крайнее положение, заслонка открывает канал не полностью. Эта неисправность негативно сказывается на производительности печки.
2. Заклинивание запорной заслонки. Происходит из-за того, что краном длительное время не пользовались и подвижный элемент прикипел и не движется. Попытки открыть с прикладыванием усилия заканчиваются разрывом места соединения оси с заслонкой или образованием сильного люфта, при котором кран тоже становится неработоспособным.
3. Потеря герметичности. Герметичность узла обеспечивается уплотнителями оси заслонки. Если эти элементы изношены или повреждены – жидкость вытекает наружу через посадочное отверстие оси. На работоспособность печки эта неисправность не влияет, но в салоне появятся подтеки антифриза.

Рекомендуем: Как проверить работоспособности вакуумного усилителя тормозов

Выявить первые две неисправности можно только визуально, сняв кран с авто. Что касается потери герметичности, что симптомом поломки будут следы антифриза на напольном коврике в салоне. А поскольку течь может произойти из-за неплотностей в местах соединения патрубков с элементами отопителя, то при появлении подтеков в первую очередь найдите место протечки. Если течь дал кран, то следы антифриза будут на корпусе.

Поломки крана:

1. Неполное открытие/закрытие канала. Возникает она из-за износа места соединения оси с запорной заслонкой. В результате появляется значительный люфт, из-за которого даже при переводе рычага крана в крайнее положение, заслонка открывает канал не полностью. Эта неисправность негативно сказывается на производительности печки.
2. Заклинивание запорной заслонки. Происходит из-за того, что краном длительное время не пользовались и подвижный элемент прикипел и не движется. Попытки открыть с прикладыванием усилия заканчиваются разрывом места соединения оси с заслонкой или образованием сильного люфта, при котором кран тоже становится неработоспособным.
3. Потеря герметичности. Герметичность узла обеспечивается уплотнителями оси заслонки. Если эти элементы изношены или повреждены – жидкость вытекает наружу через посадочное отверстие оси. На работоспособность печки эта неисправность не влияет, но в салоне появятся подтеки антифриза.

Выявить первые две неисправности можно только визуально, сняв кран с авто. Что касается потери герметичности, что симптомом поломки будут следы антифриза на напольном коврике в салоне. А поскольку течь может произойти из-за неплотностей в местах соединения патрубков с элементами отопителя, то при появлении подтеков в первую очередь найдите место протечки. Если течь дал кран, то следы антифриза будут на корпусе.

ПОЧЕМУ НЕ РАБОТАЕТ КРАН ПЕЧКИ?

Одна из причин неработающего крана – закисание. В результате коррозии под воздействием химических жидкостей флажок утрачивает свою подвижность, кран перестает открываться или закрываться. Если такое произошло, когда кран был открытым, то теплый воздух будет поступать внутрь даже тогда, когда это никому не нужно.

Иногда вышедший из строя краник отопителя ВАЗ 2114 приводит к завоздушиванию системы, печка не греет, и в салон поступает холодный воздух.

Но самый распространенный дефект – течет кран печки. Антифриз попадает в кузов машины, пачкает коврики. И в первом, и во втором случае необходима замена крана отопителя ВАЗ 2114.

Обнаружив тосол у себя под ногами, не спешите сразу покупать новый краник. Утечка может происходить из лопнувшего патрубка, даже радиатор печки может потечь. Сначала выясните, откуда вытекает антифриз, и только потом отправляйтесь в магазин автозапчастей за покупками.

Демонтаж и замена крантика печки на ВАЗ-2114

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

В результате наших стараний получится то, что показано ниже.

Результат демонтажа облицовки

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

Что можно видеть под облицовкой справа

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

Под капотом

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

Переходим в салон.

В салоне

Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Как видите, всё просто. Монтаж производят в обратном порядке.

Как заменить кран отопителя ВАЗ 2114

На автомобиля семейства ваз 2113-2114-2115 устанавливается кран печки от ваз 2108. Сам кран предназначен для регулировки потока охлаждающей жидкости. Проблема заключается в том, что со временем этот краник окисляется, клинится, начинает течь. Из-за этого может начаться течь охлаждающей жидкости.

Что приводит к течи крана?

К течи крана приводит вполне обычная ситуация. Весной, когда солнышко уже сильно припекает, мы отключаем обогрев салона. Если лето жаркое, то может быть такая ситуация, что мы ни разу не включим обогрев. Ну а осенью, когда похолодает, мы пытаемся включить его и в результате появляется течь. Это происходит из-за того, что краник закисает если им долго не пользоваться. После появления течи кран нужно заменить. Заодно можно заменить и салонный фильтр.

Какой кран купить?

В автомагазинах можно увидеть три разновидности кранов:

1. Обычный заводской
2. Керамический
3. Шаровый.

Чем же они отличаются?

Обычный заводской кран стоит около ста рублей. Внутри него установлена резиновая мембрана. Такой кран весьма ненадежен и часто закисает. Его не стоит устанавливать в свою машину.

Керамический кран – самый надежный. Именно поэтому рекомендуется устанавливать его. Корпус такого крана пластиковый, я запорные элементы из керамики. Стоит учитывать, что пропускная способность керамического краника ниже, чем у шарового.

Шаровый краник гораздо надежнее обычного заводского. Вместо резиновой мембраны в нем установлен шарик с дырками. Такой кран такжк подвержен закисанию.

Как заменить краник печки.

Для выполнения этой работы нужна эстакада или смотровая яма.

1. Сливаем охлаждающую жидкость с двигателя.
2. Снимаем обе накладки консоли панели приборов.
3. Снимаем шланги с патрубков крана.
4. Под капотом ослабляем два хомута и отсоединяем шланги от патрубков крана отопителя.
5. Откручиваем гайки крепления крана радиатора печки к моторному щиту.
6. В салоне снимаем кран печки.
7. При помощи плоскогубцев снимаем фиксатор оболочки тяги.
8. Отсоединяем тягу от рычага крана.
9. Снимаем резиновые и стальные шайбы с патрубков крана.
10. Устанавливаем новый кран в обратной последовательности.
11. Полностью открываем кран. Для этого на блоке управления вентиляцией сдвигаем нижний рычаг в красный сектор до конца.
12. Заливаем охлаждающую жидкость в систему.
13. Проверяем все на утечки.
14. Устанавливаем на место накладки консоли панели приборов.

Видео по замена крана отопителя:

Замена крана печки ВАЗ 2114 своими руками (пошагово)

Работы выполняются на холодном двигателе:

1. Открутите боковую стенку центральной приборной панели со стороны пассажира либо полностью снимите панель.
2. Под краник и ноги пассажира положите тряпки.
3. Откройте капот и открутите хомуты отводящего и подводящего шланга печки, снимите с краника патрубки и слейте в пустую емкость жидкость.
4. Переместитесь в салон и с помощью крестовой отвертки открутите крепежные хомуты патрубков радиатора отопителя к кранику. Снимите их и подставьте емкость для слива ОЖ.
5. Пассатижами снимите скобу тяги рычага крана и выведите ее из отверстия рычага.
6. Затем опять переместитесь под капот и открутите два крепления краника к щитку.
7. Переместитесь в салон и выньте краник.
8. Установите новый кран на свое место.
9. С двигательного отсека закрепите его двумя гайками. Рекомендовано предварительно смазать их антикором.
10. Переместитесь в салон, откройте краник полностью и натяните скобу.
11. Оденьте патрубки со стороны двигательного отсека и салона, хорошо их закрепите.
12. Залейте ОЖ, если сливали полностью. Или открутите на дроссельном узле патрубок и заливайте в трубку жидкость, пока она не наполнится.
13. Поставьте на место патрубок, заведите мотор, прогрейте его, подтяните хомуты патрубков крана и включите печку.

Последовательность действий

1. Автомобиль устанавливается над смотровой ямой, пробка для слива охлаждающей жидкости откручивается, жидкость сливается в подставленную ёмкость.
2. Капот автомобиля открывается, хомуты на двух патрубках крана отопителя ослабляются крестовой отвёрткой. После этого шланги аккуратно стягиваются с патрубков. Делается это вручную.

   Ослабляются крестовой отвёрткой

3. Открывается салон автомобиля. С помощью плоской отвёртки и рожкового ключа на 10 откручивается боковая панель (та, что располагается слева от ног пассажира). Открывается доступ к крану отопителя. На его патрубках есть 2 хомута. Винты на них ослабляются крестовой отвёрткой.

   Для этого придётся снять боковую панель

4. Другими концами шланги крана крепятся к радиатору отопителя. Удерживаются они второй парой хомутов. Эти хомуты тоже ослабляются.
5. После ослабления всех хомутов шланги отсоединяются от патрубков крана и радиатора.
6. Капот снова открывается, и накидным ключом ослабляются гайки на крепёжных шпильках крана отопителя.

   Это удобно делать накидным ключом

7. После удаления гаек кран отопителя снимается (делается это из салона).
8. У крана есть тяга. Это трос, который крепится к крану тонкой стальной скобой. Кран удерживается в левой руке, крепёжная скоба разгибается плоскогубцами, тяга отсоединяется.

   Это удобно делать плоскогубцами

9. Теперь кран отопителя полностью свободен, он извлекается и заменяется новым. После этого производится обратная сборка всех узлов.

   Теперь его можно заменить новым

Видео: Как поменять кран отопителя на ВАЗ 2114

как заменить кран печки ваз 2114 (заклинил)
