ГРМ метки на автомобиле ВАЗ 2107 инжектор

Как на карбюраторном двигателе автомобиля ВАЗ 2107, так и на инжекторном моторе газораспределительный механизм вместе с приводом остался прежним, то есть цепным. При избыточном износе и растяжении цепи наблюдается ряд следующих негативных последствий:
Чтобы избежать возникновения таких негативных последствий, требуется своевременно осуществлять профилактические работы. Более подробно о том, как выставить метки ГРМ на автомобиле ВАЗ 2107 семейства Лада с системой питания инжектор, узнаем далее.

https://youtube.com/watch?v=NzHr89litiI

Разрезная шестерня на ВАЗ 2105

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

• установить автомобиль на ровной площадке;
• дождаться, когда двигатель остынет;
• очистить крышку головки двигателя от загрязнений;
• снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
• топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
• отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
• при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
• снять шайбы с крышки ГБЦ;
• освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
• снять крышку головки блока цилиндров со шпилек;
• демонтировать прокладку;
• выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;
• зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
• включить первую передачу, чтобы предотвратить вращение коленвала;
• ключом на 17 открутить болт крепления звездочки распредвала;
• снять болт вместе со стопорной шайбой;
• ключом на 10 открутить две гайки, крепящие натяжитель цепи;
• снять натяжитель;
• проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
• снять звездочку и цепь, отвести из вперед;
• ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);
• снять со шпилек постель вместе с распредвалом;
• открутить ключом на 10 две гайки, крепящие упорный фланец;
• вынуть фланец из проточки в передней шейке распредвала;
• вытащить распредвал из постели (корпуса подшипников).

https://youtube.com/watch?v=kx3VxkUlNsQ

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Источник

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
2. После ремонта двигателя, сопровождавшегося его разборкой.
3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Быстрая замена цепи и звездочек ГРМ на автомобиле ВАЗ 2107 с инжекторным двигателем

Недавно к нам притащили семерку с пробитой прокладкой ГБЦ, а поскольку при замене прокладки нам придётся снимать цепь привода газораспределительного механизма решено было поменять ее вместе со звездочками. Про замену прокладки поговорим в другой статье, а тут рассмотрена замена цепи ГРМ ВАЗ 2107, а также звездочек и натяжителя с успокоителем своими руками в обычном гараже. В принципе процедура применима ко всем автомобилям данного семейства, ведь на всей классике устанавливался один цепной мотор с небольшой разницей в объеме.

На данном двигатели ставится двухрядная цепь, которая служит очень долго, 100 тыс. км пробега для нее не предел, при условии, что стоят оригинальные детали Лада. Диагностировать растянутую цепь очень просто по характерному звуку из передней части двигателя, в конце статьи подробно рассмотрим как диагностировать и натягивать цепь ГРМ.

Замена цепи ГРМ

Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

Метки распределительного вала.

Снимаем старую цепь ГРМ

Установка новой цепи ГРМ

Натяжка цепи ГРМ

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток.
Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Диагностика цепи ГРМ ваз 2107i

Со временем цепь ГРМ растягивается в результате чего появляются поперечные колебания на нисходящем участке цепи. Эти колебания могут оборвать успокоитель, а в крайне запущенных случаях привести к перескакиванию цепи на звездочке и как следствие повреждению двигателя. При растянутой цепи появляется характерный металлический звук в передней части двигателя, увеличьте немного обороты и, если звук стал слабее или пропал вовсе это явный признак износа цепи ГРМ. В случае если у вас установлен полуавтоматический натяжитель попробуйте натянуть цепь. Процедура описана выше. Если это не помогло придется поменять все элементы механизма газораспределения.

Рекомендуется проводить процедуру натяжки каждые 10 тас км.

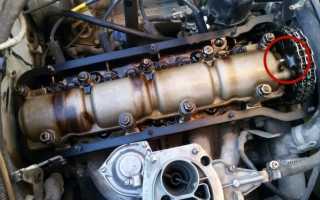

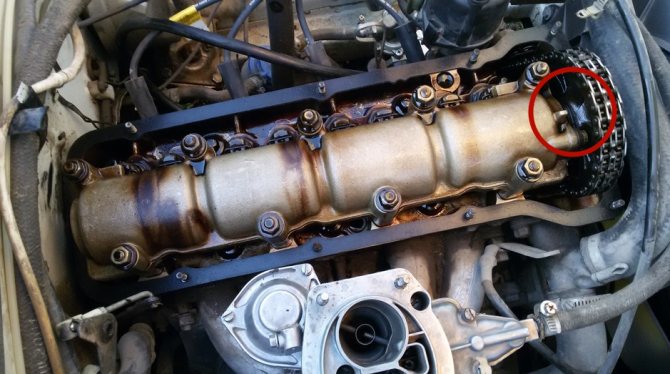

Метки грм ваз 2107 инжектор

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

ПОДГОТОВКА К ПРОВЕДЕНИЮ СЕРВИСНЫХ ОПЕРАЦИЙ

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Необходимый инструмент и приспособления

Работы по замене хоть и не особо сложные, но требуют снятия с авто достаточного количества элементов.

Инструменты, которые понадобятся практически все обычные и найдутся в любом гараже.

Для проведения работ понадобиться:

Ключи рожковые и торцевые (на 10, 13, 14, 17, 19);

• Специальный ключ для гайки шкива генератора (на 36 или 38);
• Мощная плоская отвертка;
• Проволока;
• Новая цепь;
• Ветоши;
• Мелок.

Цепной привод требует постоянной смазки, поэтому и располагается он внутри двигателя под крышкой привода.

Поэтому для проведения работ по замене потребуются основательные подготовительные работы.

Замена звездочек и цепи ГРМ ВАЗ-2107i

Проделал эту операцию на своем авто прошедшим летом. Думаю, кому нибудь пригодится. Машина прошла уже за 200 тыс.км, поэтому решил сделать мини-капремонт, самостоятельно заменив почти полностью механизм ГРМ. Рокера с распредвалом решил пока не трогать и заняться цепью со звездами, которые стоят еще с завода. В разных источниках пишут, что ресурс цепи составляет где-то 100-150 тысяч, хотя, даже при 220 тыс. она у меня натягивалась натяжителем хорошо, да и шума особого не замечал, возможно из-за своевременного обслуживания и хорошего масла. Однако, при диагностике в сервисе мастер сказал, что уже немного ушли углы газораспределения, поэтому ее лучше заменить. Решил подстраховаться и заменить вместе со звездами, как это делается по уму. Закупаем в проверенном магазине набор звездочек, цепь, новые успокоитель и башмак, прокладку передней крышки, передний сальник коленвала, гайки, герметик и т.д.

Для начала обеспечим доступ к передней крышке — снимаем вентилятор охлаждения, радиатор, слив антифриз с него, декоративную решетку.

Затем защиту двигателя и брызговик, чтобы обеспечить доступ к трем болтам крепления крышки снизу.

Теперь отворачиваем гайку шкива коленвала (храповик), нужен ключ на 36, а лучше головка, но ее не нашлось, а стандартный штампованный ключ гнулся и не хотел откручивать.

Пришлось сварить из него и трубы на 40 ключ помощьнее, достаточной длины чтобы упереть в правый лонжерон.

Вручную открутить не получилось, пришлось срывать стартером, уперев в лонжерон.

Далее снимаем датчик ПКВ, ремень генератора, клапанную крышку и выставляем метки ГРМ на шкиве коленвала и звезде распредвала в ВМТ 4-го цилиндра. Как ни странно, они полностью совпали.

Затем снимаем шкив коленвала и переднюю крышку, демонтируем башмак, успокоитель, ограничитель и шестерни с цепью. Следим, чтобы метки не сбились.

При сравнении старых и новых деталей на звездах особой выработки не увидел, кроме отшлифовки сбоку.

Цепь внешне тоже целая. Башмак и успокоитель с минимальным износом, так как сравнительно недавно уже заменялись.

Однако, старая цепь оказалась длиннее новой на 4-5 мм, что, по тем же данным из интернета, уже выше допуска в 4 мм и требуется ее замена.

Перед установкой новых деталей на новой звезде распредвала и шкиву коленвала кернером делаем дополнительные метки через 90 и 180 градусов для удобства при настройке клапанов.

Ставим в обратной последовательности по меткам и шпонкам: сначала башмак с успокоителем, затем верхнюю звезду с цепью, затем малую звезду и среднюю, сверяем еще раз метки и натягиваем цепь. Все внимательно перепроверяем и контрим стопорные кольца.

При сборке, по невнимательности, поставил малую шестерню коленвала “юбкой” наружу вместо вовнутрь, из-за чего при затяжке гайки-храповика заблокировался коленвал — пришлось заново снимать крышку и переставлять.

Метки опять ровно совпали, как-будто и не меняли ничего.

Сальник передней крышки и прокладку сажаем на герметик.

Также вместо обычных гаек с граверами переднюю крышку затянул гайками с капроновым кольцом, а то есть у них такое свойство откручиваться и солпливить маслом).

Посчитаемся: Комплект звезд — 680р Цепь — 630р Успокоитель — 70р Башмак — 90р Сальник — 110р Гайки, шайбы, прокладка — 200р Ключ храповика — 150р

На все про все ушло пару дней, хотя можно было уложиться и в один. После замены каких-либо больших изменений в работе мотора не заметил. Через пару тысяч, после притирки деталей, надо будет подтянуть цепь еще раз. Зато потом можно спать спокойно еще с пару сотен тысяч пробега). Небольшое видео процесса:

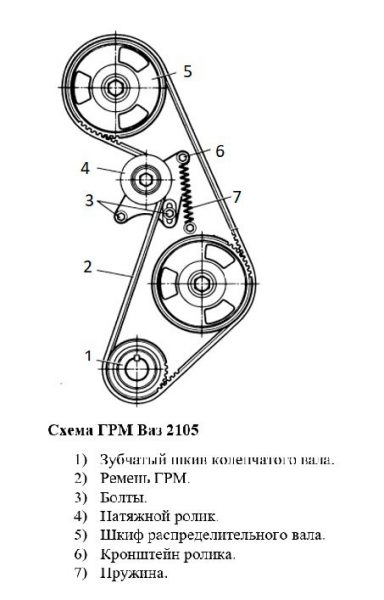

УСТРОЙСТВО И ОСОБЕННОСТИ РЕМЕННОГО ПРИВОДА ГРМ АВТОМОБИЛЯ ВАЗ 2107

Производство 8-клапанного 1.3-литрового силового агрегата ВАЗ с ремнём вместо цепи ГРМ началось в 1979 году. Изначально ДВС ВАЗ 2105 выпускался с индексом 21011 и предназначался для одноимённой модели «Жигулей», но впоследствии устанавливался и на другие тольяттинские автомобили — седан ВАЗ 2107 и универсал ВАЗ 2104. Решение установить ременную передачу вместо цепного привода ГРМ было вызвано повышенным шумом последнего. И так не самый тихий двигатель начинал ещё больше шуметь по мере износа деталей механизма. Модернизация сделала силовой агрегат более современным, однако взамен потребовала повышенного внимания к состоянию отдельных элементов конструкции.

Функции, которые прежде выполняла цепь, возложили на ременную передачу. Благодаря ей приводится в движение:

Поперечные зубья на деталях привода ГРМ исключают проскальзывание резинового элемента конструкции и обеспечивают синхронную работу кривошипно-шатунного и газораспределительного механизмов. Вместе с тем, в процессе эксплуатации ремень растягивается, поэтому чтобы предотвратить его перескакивание на зубьях шкива привод снабдили узлом автоматического натяжения.

ВЗАИМОЗАМЕНЯЕМОСТЬ РЕМНЕЙ ГРМ ВАЗ

Прообразом «ременного» двигателя ВАЗ послужил силовой агрегат OHC, который устанавливался на легковой FORD Pinto. Его механизм газораспределения приводил в движение зубчатый ремень со стекловолоконным армированием, который имел 122 зуба. Благодаря тому, что ремень ВАЗ 2105 имеет ровно столько же зубцов и аналогичные габариты, отдельные владельцы отечественной «классики» имели альтернативу ремням российского производства. Конечно же, подобная возможность выпадала единицам — во времена тотального дефицита приходилось довольствоваться менее надёжной продукцией . Изначально на двигателе ставились только ремни от БРТ, однако чуть позже на конвейеры Волжского завода начали поставлять более прочные ремни компании Gates, которая является мировым лидером в этом сегменте рынка.

Сегодня владелец ВАЗ 2107 имеет огромный выбор запасных частей, в том числе и для ременного привода механизма газораспределения. При покупке необходимо иметь в виду, что к силовому агрегату ВАЗ 2105 подходят зубчатые ремни с каталожным номером 2105–1006040 (в другом написании 21051006040). Выше уже говорилось, что одними из лучших считаются резинотехнические изделия производства Gates и Bosch. Не менее качественной является и продукция таки гигантов мировой индустрии, как Contitech, Kraft, Hanse, GoodYear и Wego. Более дешёвые предложения отечественного Luzar вызывают больше всего нареканий, невзирая на то, что представлены они в торговой сети не так широко, как лидеры рынка.

От себя могу добавить, что владельцы «семёрок» могут использовать штатный ремень ГРМ от автомобилей марки FORD. На «пятёрочный» мотор подходят ремни от двигателей OHC автомобилей Pinto, Capri, Scorpio, Sierra и Taunus 1984 и более позднего года выпуска. Учтите, что до 1984 г. 122-зубцовый ремень устанавливали исключительно на силовые агрегаты объёмом 1800 см3 и 2000 см3. Приводной элемент более слабых 1.3 и 1.6-кубовых силовых агрегатов был более коротким и имел 119 зубьев.

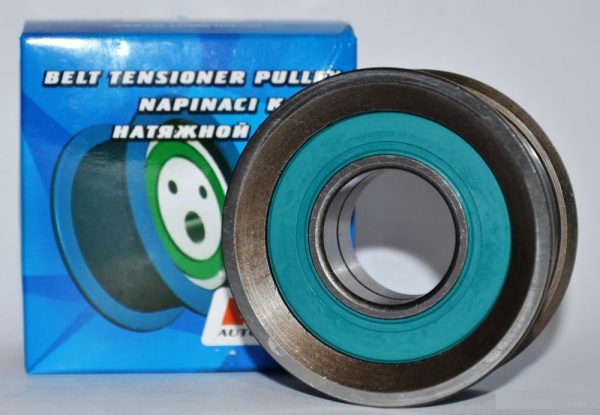

МЕХАНИЗМ НАТЯЖЕНИЯ

Для того чтобы ремень газораспределительного механизма ВАЗ 2107 был постоянно натянут, используется простейшая (можно даже сказать примитивная), но вместе с тем чрезвычайно эффективная и надёжная конструкция. Её основу составляет фигурная металлическая пластина (здесь и далее — рычаг натяжителя), на которой установлен гладкий ролик с запрессованным подшипником качения. В пластинчатом основании есть отверстие и прорезь для подвижного крепления рычага к блоку цилиндров. Давление на ремень осуществляется благодаря мощной стальной пружине, которая одним своим концом соединяется с кронштейном на поворотной пластине, а другим жёстко крепится к ввёрнутому в блок цилиндров болту.

В процессе эксплуатации изнашивается как поверхность, которой ролик контактирует с резиновым ремнём, так и подшипник. По этой причине при замене ремня ГРМ следует обязательно проверить состояние натяжного узла. Если ролик находится в хорошем состоянии, то подшипник промывают, после чего закладывают свежую порцию смазки. При малейшем подозрении вращающийся элемент конструкции следует заменить. К слову, некоторые водители предпочитают устанавливать новый ролик одновременно с заменой ремня, не дожидаясь, пока его подшипник не выйдет из строя. Надо сказать, что сегодня стоимость этой детали составляет от 400 до 600 рублей, поэтому их действия можно считать вполне целесообразными.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя. Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

  Износ рокера в виде задира

  Кольцевые задиры на коренной шейке рапредвала

  Стержень клапана оставил кольцевой след

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

ЗАМЕНА РЕМНЯ ГРМ НА ВАЗ 2107

Производитель декларирует необходимость проводить регламентные работы по замене ремня привода газораспределительного механизма через каждые 60 000 км. В то же время отзывы реальных владельцев «ременных» ВАЗ с классической компоновкой говорят о необходимости такой замены порой и сразу же после 30-ти тысяч, аргументируя это появлением трещин и разрывов на поверхности ремня. И, надо сказать, подобные утверждения небезосновательны — всё зависит от качества. Резинотехнические изделия российского производства долговечностью не отличаются, поэтому их рекомендуется менять гораздо раньше — уже после 40 тыс. км. В противном случае риск застрять в дороге с неработающим двигателем возрастает в разы. Если же говорить о продукции известных зарубежных брендов, то практика показала, что они легко отрабатывают положенный термин и даже после этого находятся в нормальном рабочем состоянии. И всё же дожидаться, пока привод ГРМ выйдет из строя не стоит. Безотлагательно заменить ремень следует в таких случаях:

Регламентные работы лучше всего проводить на подъёмнике или со смотровой ямы. Приступая к замене, необходимо подготовить:

Кроме этого, необходимо иметь щётку по металлу и ветошь, которыми можно будет очистить загрязнённые детали привода.

КАК СНЯТЬ ИЗНОШЕННЫЙ РЕМЕНЬ

Прежде всего, необходимо отключить и снять с автомобиля аккумулятор, а затем демонтировать приводной ремень генератора. Воспользовавшись насаженной на удлинитель торцовой головкой «на 17», отворачивают гайку, которая фиксирует электрический агрегат, и сдвигают его в сторону блока цилиндров. После того как ремень будет ослаблен, его снимают со шкивов практически без усилий.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

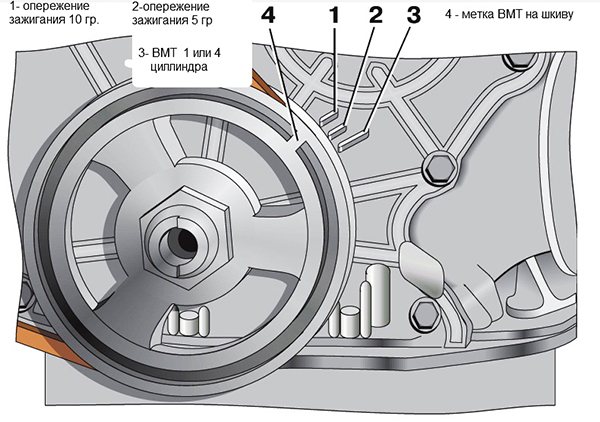

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;

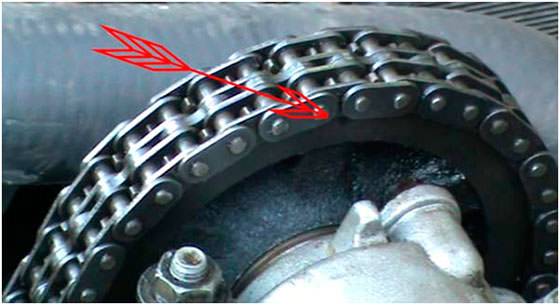

• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.
