Гибридный двигатель имеет несколько источников энергии: бензиновый и электрический моторы. Оба агрегата приводят автомобиль в движение по отдельности или совместно. Разработано несколько видов гибридных конструкций, и каждая реализует в себе главное преимущество перед «обычными» моторами — топливную экономичность. А значит, и в возможность достичь высоких экологических требований к транспорту.

История гибридных двигателей

Гибридные силовые установки были известные ещё в 19 веке. Изобретателем первого гибрида, работающего на электроэнергии, стал Роберт Андерсон. Однако, патент на систему получил Генри Пайпер в 1905 году. В этом же направлении работал Фердинанд Порше. Серийными производителями гибридных моторов были французская компания Parisienne des Voitures Electriques, американская корпорация General Electric, бельгийская Pieper.

Бурного развития технология гибридов в начале 20 века не получила по нескольким причинам:

• низкая стоимость топлива;
• нерентабельность по сравнению с бензиновым ДВС.

К концу 20 века рост на энергоносители и ужесточение экологических стандартов заставили автопроизводителей возвратиться к разработкам эффективных моторов. Изначально в гонку включились VW, Mercedes, GM, Audi, но до серийного производства гибридных автомобилей так и не дошли, перейдя в другие сферы разработок. Первым удачным автомобилем с гибридным двигателем стал Toyota Prius 1997 года. За год компания смогла продать 25 000 моделей. Вторым популярным гибридом на рынке стал Honda Insight.

После Приуса, Тойота наладила серийный выпуск моделей: Hybrid Harrier, Highlander, Estima Hybrid, Crown, Camry Hybrid, Lexus RX. Среди разработок Хонда с гибридной установкой известны Accord Hybrid и Civic Hybrid. Единичные автомобили встречаются у Форда, Ауди, Мазды, Рено, БМВ, Ниссан, Хёндай.

Поговорим подробнее, что значит машина-гибрид. Рассмотрим устройство, принцип работы, в чём плюсы и минусы гибридных установок.

Дальний свет — Гибриды

toyota prius-как это работает

Гибридные автомобили

Принцип работы и устройство гибридных двигателей

Принцип работы гибридных двигателей основан на комбинировании возможностей ДВС и электромотора. Бензиновый агрегат развивает максимальный крутящий момент на высоких оборотах, в то время, как электрический двигатель — на низких. Объединение установок позволяет исключить из конструкции механизмы преобразования механической энергии, увеличить КПД силового агрегата и снизить расход топлива.

Полная конструкция

Автомобиль с гибридным мотором устроен иначе, чем привычные машины с ДВС. Здесь под днищем находятся:

• двигатель внутреннего сгорания;
• один или несколько электрических моторов;
• блок аккумуляторных батарей.
• для управления и преобразования энергии установлен электронный блок с инвертором.

Источником энергии в гибридном двигателе служит ДВС, работающий на бензине или дизеле. Мощность, преобразованная генератором, запускает тяговый электродвигатель и заряжает аккумуляторные батареи. Именно от блока аккумуляторов электромотор получает дополнительное питание, если не будет хватать энергии генератора.

Похожая статья Технические характеристики двигателя Тойота 2AR FE

Инвертор преобразует постоянный ток высоковольтного аккумулятора в 3-фазный переменный ток большего напряжения. Энергия используется для:

• управления электромотором;
• обратной конвертации тока с генератора для подзарядки батареи;
• питания бортовой электросети.

Конструктивно инвертор представляет собой корпус с набором электронных плат и транзисторными сборками.

Общий принцип работы гибридного автомобиля рассмотрим далее.

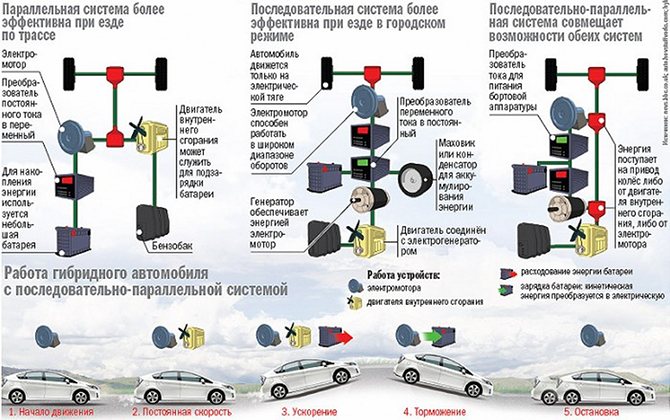

Функционирование двигателя

Режим совместной работы ДВС и электромотора зависит от конструктивного устройства гибридного силового агрегата и режима движения автомобиля. Так, в начале движения бензиновый двигатель не всегда нужно запускать. Машина тронется за счёт работы электрического мотора, питающегося от батареи.

Большая ёмкость аккумулятора с возможностью внешней подзарядки может сократить потребление бензина до нуля, если суточный пробег автомобиля короткий.

Электромотор поддерживает работу автомобиля на холостом ходу: при стоянке на светофоре, временной остановке. В это время ДВС отключен, до те пор, пока хватает мощности электротяги. Обычно бензиновый мотор подключается на скорости 60км/ч. При больших нагрузках, например, для заезда в горку, понадобится двойное усилие обоих агрегатов. В таком режиме автомобиль сможет проехать более 500 км.

Отличительно, как работает гибридный двигатель во время торможения. Тормозная система привычного автомобиля с ДВС преобразует кинетическую энергию в тепловую, рассеивая её в воздухе. Гибриды оснащены системой рекуперации, т.е. возвращения. При замедлении движения электромотор переключается в режим генератора, отдавая электрическую энергию в аккумуляторную батарею.

Как взаимодействует ДВС и электромотор в гибридах

Одной из первых разработок была схема, в которой каждая из силовых установок задействуется при определенных условиях. Если машина простаивает или движение происходит на малой скорости, тогда колеса крутит электродвигатель. Для ускорения и дальнейшего поддержания скорости подключается бензиновый двигатель. Последующее развитие технологии привело к тому, что на гибридах встречается несколько вариантов реализации взаимодействия привычного двигателя и электрического мотора. Такое взаимодействие может быть:

• последовательным;
• параллельным;
• последовательно-параллельным;

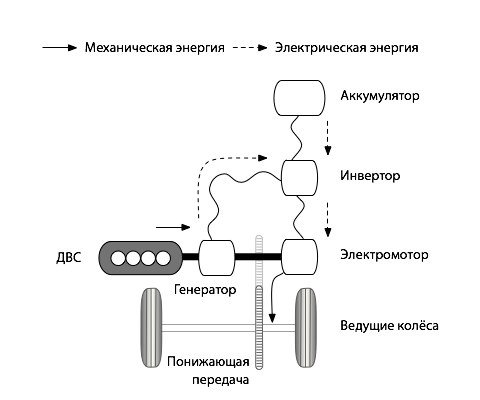

Последовательное взаимодействие

Последовательная схема напоминает электромобили, так как движение транспортного средства реализуется посредством работы электромотора. ДВС в такой конструкции подключается к генератору, от генератора питание поступает на сам электродвигатель, а также параллельно происходит заряд аккумуляторной батареи. На одном заряде литий-ионного аккумулятора с увеличенной емкостью зачастую можно пройти около 50 км. пути, после чего задействуется ДВС, который продлевает указанный отрезок до 10 раз (около 500 км.)

Параллельное взаимодействие

Гибриды с параллельным взаимодействием установок предполагают возможность как отдельной работы ДВС и электромотора, так и одновременное функционирование. Данная конструкция реализуется путем объединения при помощи специальных муфт электрического агрегата, двигателя внутреннего сгорания и трансмиссии. Подобные автомобили гибридного типа получают маломощный электродвигатель, который не только движет автомобиль, но и отдает мощность при разгоне. Зачастую такой электромотор является стартером и автомобильным генератором, конструктивно занимая промежуточное положение между ДВС и КПП.

Рекомендуем также прочитать статью о том, как правильно обкатывать дизельный двигатель. Из этой статьи вы узнаете об основных рекомендациях и предписаниях в период обкатки нового дизельного автомобиля.

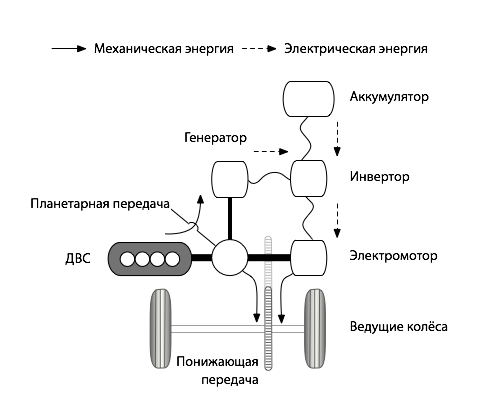

Последовательно-параллельное взаимодействие

В указанной конструкции двигатель внутреннего сгорания и электромотор соединяются посредством планетарного редуктора. Особенностью данной схемы реализации является то, что каждая силовая установка может задействоваться и отключаться, отдавая при этом минимум или максимум мощности на колеса. Более того, указанная мощность отдается отдельно или одновременно. В устройстве такой схемы присутствует генератор, который питает электромотор гибрида.

Лидером на рынке гибридных автомобилей сегодня является корпорация Toyota, которая использует последовательно-параллельную реализацию под названием Hybrid Synergy Drive.

Электрический двигатель, ДВС и генератор объединены в общую систему посредством планетарного редуктора. Двигатель внутреннего сгорания отдает минимум мощности на «низах» (цикл Аткинсона), позволяя экономить топливо. Гибридный автомобиль с такой схемой взаимодействия предполагает:

1. Экономичный режим движения только на электротяге с отключенным ДВС, во время которого электромотор питается от аккумулятора.
2. Поддержание заданной скорости путем распределения мощности ДВС на колеса и генератор, от которого питается параллельно работающий электродвигатель. Также осуществляется дозарядка аккумулятора.
3. Режим интенсивного ускорения и серьезных нагрузок, когда ДВС и электромотор работают параллельно. В данном режиме электрический двигатель питается от батареи, без отбора мощности у генератора.

Типы гибридных агрегатов

Гибридные двигатели различаются по типу применения и компоновочной схеме. По первому критерию гибриды делятся на микрогибриды, умеренные гибриды и полные гибриды. Более подробно о них поговорим ниже.

Применение разных компоновочных систем гибридных двигателей отражает уровень развития гибридизации, суть которой заключается в желании производителей перевести автомобиль на альтернативный источник энергии. Наиболее прогрессивными в плане разработок являются компании Тойота, БМВ, Хёндай, Вольво.

Схемы взаимодействия мотора и ДВС

Конструктивная схема гибридного двигателя выбирается исходя из проектных характеристик автомобиля: требуемой мощности, скорости разгона, расхода топлива и т.д. Различают последовательную, параллельную и комбинированную схемы.

Принцип работы авто, гибридные автомобили

Последовательная схема

Гибридная система автомобиля с последовательной компоновкой была придумана Порше в 1899 году. Схема включает в себя ДВС с генератором, тяговый электродвигатель и аккумуляторные батареи. По этой схеме двигатель внутреннего сгорания запускает генератор, который преобразует механическую энергию в электрическую, питая электрический мотор. В свою очередь электродвигатель воздействует на ведущие колёса, приводя машину в движение.

Большая ёмкость аккумуляторов позволяет автомобилю в некоторых режимах работать только на электрической энергии, при выключенном ДВС. Батареи заряжаются от генератора, когда потребляемая мощность электромотора невысока, например, во время размеренного движения. Однако, в режиме ускорения мощности генератора может не хватать, и тогда недостаток энергии компенсирует аккумулятор.

Последовательная схема гибридного двигателя хороша тем, что ёмкая АКБ позволяет устанавливать ДВС меньших габаритов и меньшего веса. Более простая конструкция расходует меньше топлива и требует меньших затрат на обслуживание.

Электрический мотор вращается в любом направлении, что позволяет упростить конструкцию автомобиля, убрав сцепление и коробку передач. А при установке электродвигателей с редуктором в ведущие колёса, можно обойтись и без дифференциала. Подобная схема встречается на карьерных самосвалах БелАЗ и городских автобусах ЗИЛ. В легковых автомобилях встречается редко.

Похожая статья Технические характеристики двигателя 2TR FE

Параллельная схема

Гибридные двигатели с параллельной системой могут приводить автомобиль в движении от ДВС, тягового электромотора или их совместной работы. Часто электрический двигатель устанавливают вместо маховика, используя электромотор в качестве генератора и стартера для трогания и остановки автомобиля. Аккумуляторные батареи подзаряжаются во время рекуперативного торможения.

Параллельная схема подходит для автомобилей небольшой мощности. За счёт использования малоёмких батарей снижается вес и начальная стоимость машины. Подобная конструкция встречается в моделях Honda Insight, BMW 7 ActiveHybrid.

Последовательно-параллельная схема

По сути данная схема представляет собой доработку параллельной. Особенность гибридных двигателей с последовательно-параллельной системой — наличие делителя мощности в трансмиссии. Энергия ДВС разделяется на 2 потока в соответствии с режимом движения автомобиля. Часть мощности переходит к ведущим колёсам, другая — к накопителю электрической энергии.

Для реализации подобной компоновки необходим менее мощный ДВС, но с высокой эффективностью. Например, двигатель, работающий по циклу Аткинсона с коротким тактом сжатия. По такой схеме построены Toyota Prius и Lexus RX.

Схемы взаимодействия работы электродвигателя и ДВС

Автомобили-гибриды сконструированы по трем схемам взаимодействия двигателей. Рассмотрим каждую из них.

Последовательная схема взаимодействия

Данный принцип устройства представляет собой самый простой вариант автомобильного двигателя-гибрида. Его схема работы такая: крутящий момент от двигателя внутреннего сгорания идет к генератору. Затем генератор вырабатывает необходимое для работы электричество и передает его в аккумулятор. Дополнительно подзаряд аккумулятора осуществляется и путем процесса рекуперации кинетической энергии. В этой схеме движение автомобиля осуществляется лишь за счет электрической тяги.

Данная схема характеризуется последовательным преобразованием энергии, т.е. энергия, поступающая от сгораемого топлива в двигателе внутреннего сгорания, превращается в механическую, далее трансформируется в электрическую за счет генератора, и затем вновь преобразуется в механическую энергию.

Положительные стороны последовательной схемы:

1. Работа двигателя внутреннего сгорания осуществляется на неизменных оборотах.
2. Не возникает необходимости в двигателе с большой мощностью и потреблением топлива.
3. Коробка передач, как и сцепление здесь не нужны.
4. Электрическая энергия высоковольтной АКБ гибрида позволяет двигаться автомобилю с заглушенным ДВС.

Отрицательные стороны последовательной схемы:

1. На этапах преобразования энергии происходит ее потеря.
2. Габариты и стоимость АКБ достаточно высокие.

Самый яркий представитель гибридного автомобиля с последовательной схемой взаимодействия Chevrolet Volt

Если говорить о самом подходящем варианте движения автомобиля с последовательной схемой взаимодействия, то это городской трафик с частыми остановками, когда постоянно в работу включается система рекуперации энергии.

Параллельная схема взаимодействия

Такое название эта схема получила потому что, двигатели авто работают постоянно вместе. Принцип работы данного типа взаимодействия двух модулей происходит за счет электроники авто, электродвигателя и ДВС. Оба двигателя соединены с коробкой передач по средствам планетарной передачи.

Чисто на электрической энергии такие гибриды способны ехать не продолжительное время, при этом ДВС отключается от трансмиссии сцеплением.

Блок управления распределяет крутящий момент от обоих двигателей в зависимости от режима движения автомобиля. Двигателю внутреннего сгорания отведена более важная роль, а электродвигатель запускается при необходимости дополнительной тяги, например, когда авто резко ускоряется. При торможении или плавном движении электромотор работает как генератор электроэнергии.

Электромотор внедрен в коробку передач BMW 530E iPerformance

Существуют модификации с электродвигателем отдельно от ДВС, они представляют собой сложную систему, но в тоже время эффективную. Этот модуль состоит из двух электромоторов, тягового соединенного через планетарную передачу со вторым, который служит генератором и стартером.

В такой схеме ДВС не связан напрямую с колесами, что позволяет постоянно передавать часть момента генератору и подзаряжать батарею.

Силовая установка параллельного гибрида с независимыми электромоторами

Положительные стороны параллельной схемы:

Так как основная работа отведена ДВС, то не возникает необходимости в установке мощной высоковольтной батареи. Двигатель внутреннего сгорания напрямую связан с ведущими колесами, поэтому потери энергии значительно меньше.

Отрицательные стороны параллельной схемы:

Самый главный минус данной схемы – это больший расход топлива в сравнении с другими схемами взаимодействия двигателей. Получается, что сэкономить на городском трафике не получится, наиболее удачным вариантом будет движение по трассе.

Последовательно-параллельная схема взаимодействия

Уже само название этой схемы указывает на то, что данный тип – это вариант совмещения двух ранее рассмотренных схем: последовательной и параллельной. Движение автомобиля на низкой скорости и его старт с места осуществляется только за счет силы электрической части. ДВС поддерживает работу генератора авто, как при последовательной схеме взаимодействия. Передача крутящего момента от ДВС на колеса происходит при движении на большой скорости.

При высоких нагрузках, требующих повышенной мощности, генератор автомобиля может не выдать нужное количество энергии, и в таком случае электродвигатель питается дополнительно от аккумулятора, как при параллельной схеме взаимодействия.

В данной схеме предусмотрен дополнительный генератор, он подзаряжает АКБ. Электродвигатель необходим только для привода ведущих колес и для обеспечения рекуперативного торможения.

Часть крутящего момента, переходящая от двигателя внутреннего сгорания, уходит на ведущие колеса, а некоторая его часть – для работы генератора, который в свою очередь питает электродвигатель и заряжает АКБ.

За направление крутящего момента на колеса, генератор или электродвигатель и его соотношении отвечает планетарный механизм – распределитель мощности. Регулировкой подачи мощности из генератора и батареи занимается электронный блок управления автомобиля.

Также эта технология применяется и на гибридных полноприводных авто. На передней оси установлен ДВС с электродвигателем по параллельной схеме, а на задней только электродвигатель имеющий связь с ДВС по последовательной схеме.

Полноприводный гибрид от компании Mitsubishi

Положительные стороны последовательно-параллельной схемы:

Не сложно догадаться, что неоспоримым плюсом данной схемы гибрида является его большая экономичность топлива в сочетании с хорошими мощностными характеристиками. Ценители природы оценят ее экологичность.

Отрицательные стороны последовательно-параллельной схемы:

Среди отрицательного – это более сложная конструкция по сравнению с предыдущими схемами, и как следствие, большая цена. Поскольку необходим дополнительный генератор, емкая АКБ и сложная электронная схема управления.

Классификация по степени электрификации

Разбираясь в особенностях гибридных двигателей, поговорим и о различном применении электромоторов. Степень электрификации машины указывает на возможности электрической установки. В одном случае, она идёт как приложение, в другом — позволяет полноценно передвигаться на электротяге. Чтобы понять насколько прогресс ушёл вперёд, рассмотрим этапы электрификации последовательно.

Микрогибрид

Двигатель-микрогибрид представляет собой простейшую форму гибридизации. Автомобиль оснащается системой «Старт-Стоп», в которой электрическая установка используется, как стартер и генератор, но не передаёт энергию колёсам. Во время работы машины на холостом ходу блок управления глушит бензиновый двигатель, позволяя сэкономить топливо. В среднем расход в городе снижается на 10%.

Энергия, сохранённая от рекуперативного торможения, питает систему «Старт-Стоп» и бортовые устройства.

В силовую установку микрогибрида устанавливают штатную коробку передач с импульсным масляным насосом. В режиме «Старт-Стоп», пока двигатель не работает, необходимо сохранить элементы переключения включенными. Насос поддерживает давление масла в каналах КПП, чтобы после запуска двигателя, автомобиль был готов ехать спустя 0,3 с.

Мягкий гибрид

Термин «мягкий» или «умеренный» гибрид означает, что электромотор используется в автомобилях как лёгкая «поддержка» ДВС. Основную работу в режиме ускорения и штатного движения выполняет бензиновый двигатель. Суть использования электрической установки — помощь при трогании и ускорении автомобиля, а также для подзарядки батареи во время торможения. Мощность электродвигателя не превышает 50 кВт.

Похожая статья Проблемы и отзывы двигатель Мерседес OM651

К гибридам подобного действия относятся: BMW 7 ActiveHybrid, Honda Civic Hybrid, Suzuki Smart Hybrid, Mercedes S 400 Hybrid.

Honda civic hybrid 2006 Реальный опыт владения 14 летним гибридом

Полный гибрид

Полноценный гибридный автомобиль способен работать на одном тяговом электромоторе при выключенном ДВС. Электрический двигатель заменяет сцепление, работает как генератор для заряда аккумуляторных батарей, в том числе в режиме рекуперативного торможения. В отличие от умеренного гибрида, здесь применяется электромотор мощностью 60 — 250 кВт.

Принцип полного гибрида реализован в Audi A1 и BMW X6 ActiveHybrid. В такие гибриды устанавливают мощные литий-ионные аккумуляторные батареи. Однако, при ёмкости в 12кВт/ч, накопитель электроэнергии сможет обеспечить пробег автомобиля не более 60 км. При низком уровне заряда ДВС подключается автоматически, но чтобы снизить потребление топлива и увеличить пробег электрического мотора, инженеры разработали Plung-In.

Гибриды плагины

Plung-In или гибрид-плагин по принципу работы схож с полным гибридом. Разница заключается в возможности подзарядки аккумулятора от внешней сети. Расстояние, которое может проехать машина на одной электрической тяге, характеризуется показателем PHEV.

Чтобы превратить гибридный двигатель в Plung-In, необходимо поставить дополнительное оборудование: зарядное устройство, дополнительный блок управления и блок батарей. Розетка для заряда располагается возле лючка для заправки топливного бака. Для подпитки батареи можно использовать домашнюю электросеть, учитывая рекомендации производителя.

Принцип работы гибридных двигателей

При всём разнообразии конструкций у подобных машин есть и общие черты. Но отличия настолько велики с технической точки зрения, что фактически это разные автомобили со своими преимуществами и недостатками.

Устройство

В состав любого гибрида входят:

• двигатель внутреннего сгорания со своей трансмиссией, бортовой низковольтной сетью питания и топливным баком;
• тяговые электродвигатели;
• накопительные аккумуляторные батареи, чаще всего достаточно высоковольтные, состоящие из последовательно и параллельно соединённых аккумуляторов;
• силовая электропроводка с высоковольтной коммутацией;
• электронные блоки управления и бортовые компьютеры.

Обеспечение всех режимов работы комплексной механической и электрической трансмиссии обычно происходит автоматически, на водителя возложено только общее управление движением.

Схемы работы

Соединить между собой электрическую и механическую составляющие можно разными способами, со временем выделились устоявшиеся конкретные, часто применяемые схемы.

Как устроен гибридный автомобиль.

Это не относится к позже появившейся классификации привода по удельной доли электротяги в общем энергетическом балансе.

Последовательная

Самая первая схема, наиболее логичная, но сейчас мало используемая в легковых автомобилях.

Основной её задачей стала работа в тяжёлой технике, где компактные электрические узлы успешно заменили громоздкую механическую трансмиссию, которой к тому же очень трудно управлять. Двигатель, как правило это дизель, нагружен исключительно на электрогенератор и с колёсами прямо не связан.

Вырабатываемый генератором ток может использоваться для заряда тяговой батареи, а там, где она не предусмотрена, отправляется непосредственно к электромоторам.

Тебе на заметку: Причины быстрого износа деталей тормозной системы

Их может быть один или несколько, вплоть до установки на каждое колесо автомобиля по принципу так называемых мотор-колёс. Величину тяги регулирует силовой электрический блок, а ДВС может постоянно работать в самом оптимальном режиме.

Параллельная

Эта схема сейчас наиболее распространена. В ней электромотор и ДВС работают на общую трансмиссию, а электроника регулирует оптимальное соотношение расхода энергии каждым из приводов. Связь с колёсами имеют оба двигателя.

Поддерживается режим рекуперации, когда при торможении электромотор превращается в генератор и подзаряжает накопительную батарею. Некоторое время автомобиль может двигаться только на её заряде, основной ДВС заглушен.

В ряде случаев используется батарея значительной ёмкости, снабженная возможностью внешнего заряда от бытовой сети переменного тока или специализированной зарядной станции.

В целом роль аккумуляторов тут невелика. Зато упрощается их коммутация, здесь не нужны цепи опасного высокого напряжения, а масса батареи значительно меньше, чем у электромобилей.

Смешанная

В результате развития техники электропривода и ёмкости накопителей роль электромоторов в создании тягового усилия увеличилась, что привело к появлению наиболее продвинутых систем последовательно-параллельной схемы.

Здесь старт с места и движение на небольших скоростях производятся на электрической тяге, а ДВС подключается лишь, когда потребуется высокая отдача и при исчерпании аккумуляторов.

Оба мотора могут работать в режиме привода, а продуманный электронный блок сам выбирает куда и как направлять энергетические потоки. Водитель может следить за этим на графическом информационном дисплее.

Это интересно: Что такое Адсорбер, устройство и принцип работы

Применяется дополнительный генератор, как в последовательной схеме, который может давать энергию электромоторам или заряжать аккумулятор. Рекуперация тормозной энергии происходит через реверс тягового электродвигателя.

Так устроены многие современный гибриды, в частности один из самых первых и известных – Toyota Prius

Преимущества и недостатки гибридных авто

Разобравшись, как работает гибридный автомобиль, подведём итог в виде объективной оценки. Сведём плюсы и минусы гибридного двигателя в таблицу.

Преимущества	Недостатки
1. Высокий КПД за счёт использования крутящего момента от ДВС при любых нагрузках	1. Мало специалистов по ремонту и обслуживанию гибридов
2. Экономия бензина в городе 10 — 30%	2. Высокая стоимость аккумуляторных батарей. При выходе из строя одного элемента приходится менять весь блок в сборе. Проблема с утилизацией
3. Энергия торможения рекупируется в электрическую энергию	3. Наличие большого количества электроники. Сложность с запчастями. Дорогой ремонт.
4. Использование ДВС меньшей мощности и габаритов. Возможность отказаться от сцепления и КПП	4. Недостаточное количество станций для подзарядки аккумуляторов. Малый пробег на одной электротяге
5. Надёжный запуск зимой	5. Плохая маневренность
6. Снижение токсичных выхлопов	6. Из-за холодов батареи быстрее выходят из строя
7. Тихая работа	7. Бесшумная работа приводит к авариям

Тойота Приус 5 лет и 130.000 км СТАРЫЙ ГИБРИД РАЗОРИТ КОГО УГОДНО? Страшилки и байки авто……

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.

Плюсы такой конструкции заключаются в следующем:

Однако есть у последовательной схемы и свои минусы:

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.

Плюсы подобной компоновки в том, что нет необходимости устанавливать аккумуляторную батарею большой емкости, потери энергии намного меньше, чем при последовательной схеме, поскольку ДВС напрямую связан с ведущими колесами, а кроме того, сама по себе конструкция довольно проста, а значит, дешева.

Основные минусы схемы – меньшая топливная экономичность по сравнению с другими вариантами и низкая эффективность в городских условиях. Машины с гибридным двигателем, построенным по параллельной схеме, наиболее эффективны при движении по трассе.

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).

Поскольку в системе имеется отдельный генератор, заряжающий аккумуляторную батарею, электромотор используется только для привода ведущих колес и во время рекуперативного торможения. Через планетарный механизм (он же делитель мощности), часть крутящего момента от ДВС частично передается на колеса и частично отбирается для работы генератора, который питает либо электромотор, либо аккумуляторную батарею. Электронный блок управления все время регулирует подачу мощности из обоих источников.

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid. ” alt=””>
