Дата публикации: 29 октября 2021. Категория: Автотехника.

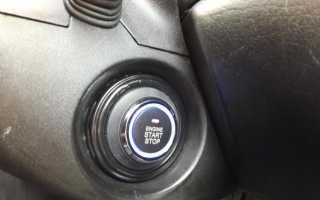

Каждому автомобилисту хочется повысить комфорт использования своего транспортного средства. Так установка кнопки «Старт/Стоп» поможет избавить вас от такого рутинного занятия, как поворот ключа в замке зажигания (ЗЗ) для очередного запуска/остановки двигателя. Да и своего «драгоценного времени» удастся немного сэкономить. Такое приспособление можно либо изготовить самостоятельно, либо просто купить уже готовый комплект и установить его на свой автомобиль. Об особенностях монтажа подобного устройства, его плюсах и минусах, а также некоторых нюансах, о которых необходимо помнить, и пойдет речь в данной статье.

Алгори

Принцип работы такого вспомогательного устройства довольно прост:

• садимся в машину;
• выжимаем педаль тормоза;
• нажимаем кнопку «Старт/Стоп» и двигатель заводится;
• чтобы заглушить мотор снова «давим» на педаль тормоза и нажимаем кнопку – двигатель глохнет.

Для информации! Если просто нажать на кнопку, не выжимая педаль тормоза, то двигатель не заведется, так как напряжение +12В поступает только на дополнительные потребители (например, аудио комплекс). Это аналогично повороту ключа зажигания в первое положение – ACC.

Запускаем двигатель самодельной кнопкой Старт/Стоп на PIC12F629

Идея запуска двигателя кнопкой старт/стоп не нова, сначала они применялись на спортивных автомобилях, теперь на многие современные автомобили их ставят уже на конвейере. Появилось много китайских вариантов автозапусков с кнопкой, иммобилайзерами и т.д. На моём VW Tiguan стоит такая система, но на свою вторую машину Opel Vectra В 96г. ставить кнопку старт/стоп не думал, вообще считал это выпендрёжем. Стоит сигнализация с автозапуском Pandora 3700, а завести автомобиль можно и ключом. Но случилась поломка личинки замка зажигания. Один раз её уже менял. Естественно, чтобы получилось дешевле, не стал покупать и менять личинки на замке двери и багажника. Отсюда возникли неудобства, 2 ключа в связке и т.д. И возможно поменял бы замок зажигания или личинку снова, но тут удачно за недорого подвернулась кнопка от китайского «набора» Старт/стоп. Теперь уже решил переделывать.

Очень нравятся микроконтроллеры Microchip PIC12F629, маленькие, легко программируются. Не замерзают в наши морозы (проверено). Поэтому не сложную логику реализую на них. Вот что родилось:

Принципиальная схема:

Описание схемы: при снятии с охраны сигнализации транзистор Q4 подаёт питание на схему. Кнопка старт/стоп S1 подсвечена синими светодиодами, они тоже загораются.

Вот такая стоит у меня из китайского набора:

Светодиоды, к сожалению, слабо горели при 5 вольтах, но ярко горят при 12 вольтах питания. Поэтому схему подключения кнопки изменил и поменял сопротивления R2 и R3:

Транзистор Q1 включает реле зажигания и реле обходчика иммобилайзера (если он нужен). Можно подключить и ещё реле, если на замке зажигания 2 выхода (Зажигание1 и Зажигание2). Ток стока транзистора A03400 до 4,4А, выдержит. Q2 включает реле стартера, Q3 – реле АСС.

Завести двигатель можно несколькими способами:

1. Нажать кнопку старт/стоп. Включится зажигание, через 5 секунд включается АСС, на стартер питание не подаётся. Затем нажимаем тормоз, если кнопку не отпускали, то выключится АСС и включится стартер. Как только двигатель заведётся, стартер автоматически отключится и через 5 секунд включится АСС. Можно кнопку отпускать. ИЛИ, если кнопка была отпущена, то ещё раз её нажимаем и держим, пока двигатель не заведётся. 2. Нажать педаль тормоза, затем кнопку старт/стоп и не отпускать. Включится зажигание, через 2 секунды включится стартер и, если двигатель заведётся, автоматически отключится. АСС включится через 5 секунд. Запрограммирована отсечка стартера 8 секунд на случай, если двигатель не заведётся. Когда мерял компрессию в цилиндрах, этого времени вполне хватало. Преждевременно прервать работу стартера можно отпустив кнопку или педаль тормоза.

3. Если по каким-то причинам, например сел аккумулятор, но зажигание включается, или со стартером проблема, и решили завести с толкача. Блок регистрирует заведённый двигатель и стартер включаться не будет при нажатии тормоза и кнопки старт/стоп. Ух, вроде правильно описал.

Можно дописать алгоритм, чтобы двигатель автоматически заводился от однократного нажатия кнопки при нажатом тормозе. На некоторых автомобилях видел этот алгоритм. Но мне это показалось неудобным.

Выключается двигатель кратковременным нажатием на кнопку старт/стоп.

Конечно же, если автомобиль с ручной коробкой передач, лучше поставить дополнительный переключатель (лягушку) на педаль сцепления и подключится к нему вместо тормоза. Я не стал ставить и мне лично это не доставляет проблем. Летом запускаю двигатель без нажатия на педаль сцепления. Зимой и сцепление, и тормоз нажимаю одновременно, двигатель запускается без подгазовки.

Детали:

1. PIC12F629 -1; (цена Чип-Дип – 97руб, на Алиэкспресс покупал по 37 руб.); 2. 78L05 -1; (Стабилизатор напряжения на 5В); 3. Все резисторы 0,125Вт, номиналы на схеме; 4. Диод D1 (любой маломощный); 5. Диоды D2, D3 — 1N1404; (помощнее, 1А); 6. Конденсаторы керамические и электролитические указаны на схеме; 7. Транзисторы Q1, Q2, Q3 – AO3400 полевые N- типа; (цена на Алиэкспресс 96 руб/100шт.); 8. Транзисторы Q4 – AO3401 полевой P- типа; (цена на Алиэкспресс 96 руб/100шт.); 9. Реле автомобильные; 12В, 40А. Я использовал релейный модуль автозапуска Pandora RMD-5; 10. Обходчик иммобилайзера любой, например Pandora DI-02; 11. Кнопка старт/стоп из китайского набора или любая подходящая без фиксации; 12. Монтажная плата для пайки; 13. Предохранитель с держателем на 7,5А.

Микроконтроллер программировал с помощью программатора PicKit2, hex-файл

Прибор имеет малое количество элементов и несложно в изготовлении. Распаянную плату помещаем в подходящую коробку, у меня в коробке от сигнализации.

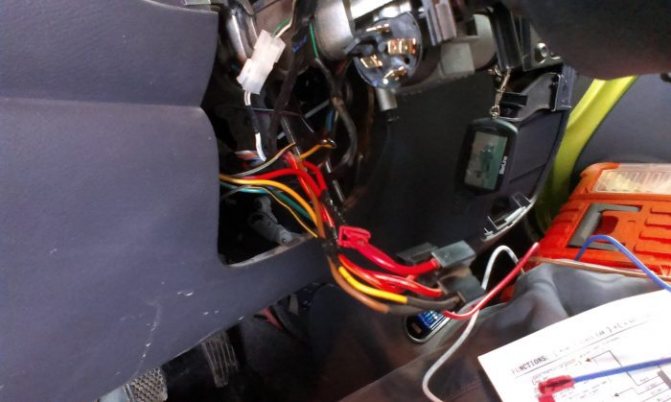

Монтаж устройства на автомобиль ничем не отличается от установки сигнализации с автозапуском. Схема универсальна. Замок зажигания необходимо разблокировать и оставить в разблокированном состоянии. Китайцы в своих инструкциях пишут, что нужно отпилить ключ и оставить в личинке:

Мне было проще, потому что личинка уже сломана и ключ спокойно вытаскивался из замка. Про то, что теперь отсутствует блокировка рулевой колонки не парюсь. При определённой сноровке штатный ригель блокировки тоже можно сломать. А у меня дополнительно стоит иммобилайзер. Далее отсоединяем разъём от контактной группы замка зажигания и подключаем силовые провода от реле к проводам согласно схеме. Я подключился к уже установленному ранее силовому блоку запуска Pandora RMD-5.

2 реле R1, R3 — использовал для зажигания. R4, R5 – АСС, R2 — стартер.

Обязательно нужно учитывать токовую нагрузку реле. На некоторых автомобилях (особенно старых) контактная группа замка зажигания на клемме 15 рассчитана на ток более 40А, поэтому реле нужно ставить мощнее, например стартерное от Газели на 70А. Обычные 40 амперные автомобильные реле в этом случае со временем выйдут из строя.

Схемы подключения на примере автомобиля Opel Vectra B 1996г:

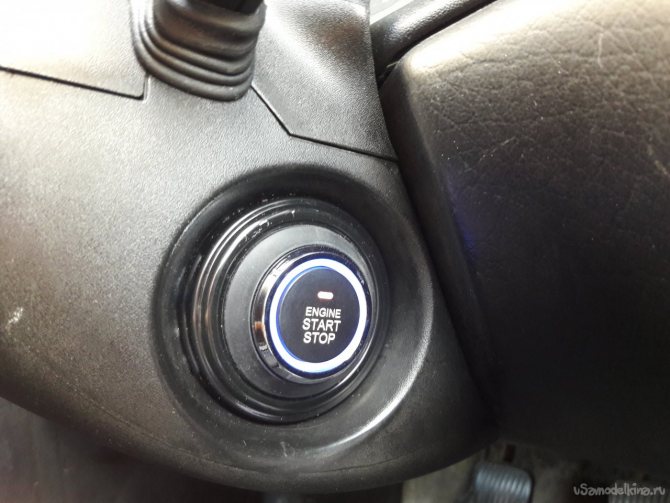

У меня возникла проблема только по установке кнопки на место. Отверстие в кожухе для личинки замка зажигания оказалось больше самой кнопки. Вышел из положения с помощью чёрной жестяной крышки от какого-то варенья. По размеру хорошо подошла.

В крышке необходимо проделать 4 установочных отверстия и одно для кабеля.

Должно получиться так.

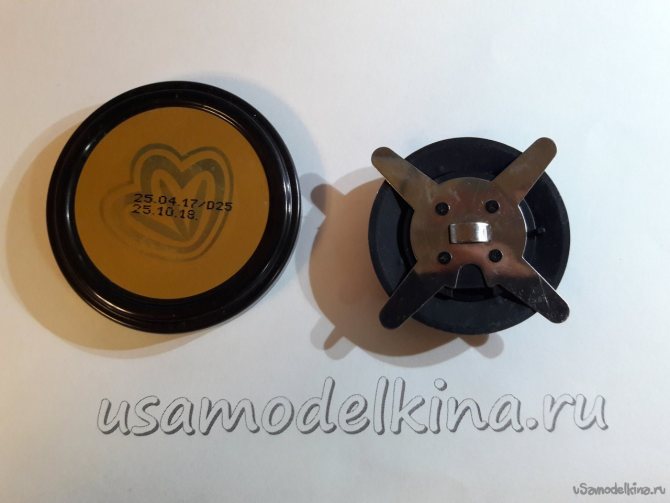

Металлическая пластина на кнопке держится на 4-х винтах, с помощью неё китайцы рекомендуют крепить кнопку на замок зажигания. Её использовал как шаблон для места отверстий крепления на крышке.

Просто проткнул шилом.

Не очень точно отметил отверстия, но на месте подогнал.

Потом проделал отверстие для кабеля и во время установки приклеил термоклеем на место.

К сожалению, термоклей оказался не очень хорошей идеей. Зиму всё было хорошо, но как только потеплело крышка с кнопкой отклеилась… Теперь с обратной стороны закрепил и залил силиконовым герметиком «Момент», сейчас крепко держится.

Видео :

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Кнопка Старт/Стоп Engine в Ниве.

Кнопка запуска двигателя ВАЗ 2114. Установка. Видео № 92

кнопка старт стоп Nissan Primera P12

Стандартный комплект поставки

Комплект поставки универсального приспособления для обустройства транспортного средства кнопкой запуска/остановки двигателя состоит из:

• модуля управления;
• самой кнопки «Старт/Стоп»;
• сканера встроенного иммобилайзера;
• 2-х брелоков-меток;
• монтажных проводов;
• руководства по эксплуатации (со схемой подключения).

Данный комплект предназначен для установки практически на все модели как отечественных, так и импортных автомобилей. Цена на сегодняшний день (в зависимости от производителя) составляет 1500÷4500 рублей.

Для информации! Для дезактивации иммобилайзера достаточно поднести брелок-метку к сканеру на расстояние 2÷5 см. После этого прозвучит звуковой сигнал, информирующий о том, что устройство готово к работе. Через 15÷20 секунд после остановки двигателя модуль управления автоматически переводит приспособление в режим охраны.

Установка кнопки «Старт-Стоп» с Алиэкспресс

В большинстве случаев наиболее целесообразной будет покупка готового установочного комплекта. Обычно он состоит из самой кнопки, блока управления, считывающего устройства, брелков и набора проводов. Стоимость этого набора в популярном китайском интернет-магазине «Алиэкспресс» составляет около 25 долларов. Именно там обычно происходит покупка установочного комплекта для запуска двигателя кнопкой.

Схемы подключения кнопки (на русском и английском)

Опубликованные схемы имеют минимальные отличия, но принцип один и тот же.

Мы рассмотрим процедуру установки устройства на автомобиль ВАЗ («Лада Калина») с сохранением возможности использования штатного замка зажигания. В этом случае отсутствует только блокировка рулевого колеса. При выходе из строя кнопочного механизма, его можно будет отключить, подключить штатный разъем замка зажигания и запустить двигатель с помощью ключа. Для сохранения такой возможности рекомендуется приобрести колодку с проводами контактной группы замка зажигания.

Последовательность установки и подключения:

1. Снять замок зажигания, сбив четыре винта с помощью отвертки.
2. Разобрать и вытащить механизм блокировки руля.
3. Отключить разъемы.
4. Разобрать корпус контактной группы и вытащить антенну иммобилайзера.
5. Установить кнопку запуска двигателя в выбранное место.
6. Спаять провода по схеме, заизолировав их термоусадкой. Удалить ненужные провода из колодки.
7. Установить всё в обратной последовательности.
8. Зелёный провод соединить с колодкой тормоза (контакт №4, в нашей ситуации – красный). На этом контакте при нажатии педали тормоза должен появляться «+».

Проверка работы системы:

• изначально кнопка находится в неактивном состоянии;
• для разблокирования необходимо поднести брелок из комплекта к считывателю (должен прозвучать двойной сигнал);
• если на протяжении 15 секунд нажатий кнопки не будет, произойдёт автоматическая блокировка (прозвучит одиночный сигнал);
• после разблокирования первое нажатие включает ACC (в нашей ситуации не используется), второе нажатие включает зажигание, третье – выключает систему (если предварительно не нажать педаль тормоза);
• при нажатой педали тормоза третье нажатие кнопки запустит двигатель;
• возможен быстрый запуск двигателя – необходимо нажать педаль тормоза и просто подержать кнопку в течение 1-3 секунд до запуска силового агрегата;
• для остановки двигателя необходимо нажать педаль тормоза и нажать кнопку.

Как самостоятельно установить

Самый простой способ дооборудовать автомобиль кнопкой «Старт/Стоп» это приобрести готовый набор (благо современный рынок автомобильных аксессуаров изобилует такими приспособлениями) и установить его самостоятельно. Любому автомобилисту, имеющему хоть какие-либо электромонтажные навыки и знающему распиновку колодки штатного замка зажигания, сделать подобный «апгрейд» не составит особого труда.

На заметку! Схемы подключения готовых наборов практически у всех производителей одинаковы.

Порядок работ:

• демонтируем кожух рулевого управления;
• отсоединяем разъем замка зажигания;

• устанавливаем блок управления, кнопку и сканер иммобилайзера в наиболее удобных для последующего использования местах;
• подключаем провода от блока управления к разъему замка зажигания в соответствии со схемой (ее поставляют в комплекте с устройством);
• прокладываем и подсоединяем провод к «лягушке» педали тормоза.

Важно! Если вы заранее приобретете колодку замка зажигания и подсоедините к ней провода от блока управления в соответствии со схемой, то в случае необходимости сможете быстро вернуться к штатной системе запуска/остановке мотора с помощью ключа. Если вам не удалось купить ответную контактную группу для ЗЗ (конкретно для вашей модели транспортного средства), то можете с успехом использовать обжимные клемники подходящего размера.

Как установить кнопку своими руками

Независимо от того, какой способ был выбран, установку начинают с выбора места под кнопку. Возможны разные варианты, но в основном деталь устанавливают в замок зажигания либо подготавливают отверстие в торпеде. Сделать это можно как ножом, так и дрелью либо паяльником. Чтобы обеспечить доступ к проводам, потребуется разобрать консоль. Если установка кнопки планируется в другом месте, т.е. не в замок зажигания, то его нужно будет скрыть заглушкой.

В качестве примера рассмотрим установку кнопки на ВАЗ 21214. Работа рассматриваемой системы будет осуществляться следующим образом: если одновременно нажимается педаль тормоза и кнопка, двигатель запускается, при повторном нажатии — глушится. Если кнопка нажимается без педали, то двигатель будет запускаться и останавливаться. При нажатии с работающим мотором, происходит остановка.

Инструменты и материалы

Для монтажа системы понадобится следующий перечень элементов:

• кнопка без фиксации;
• 3 стандартных четырехконтактных реле;
• одно пятиконтактное реле с закрытыми контактами;
• реле задних противотуманок на 5 контактов;
• провода;

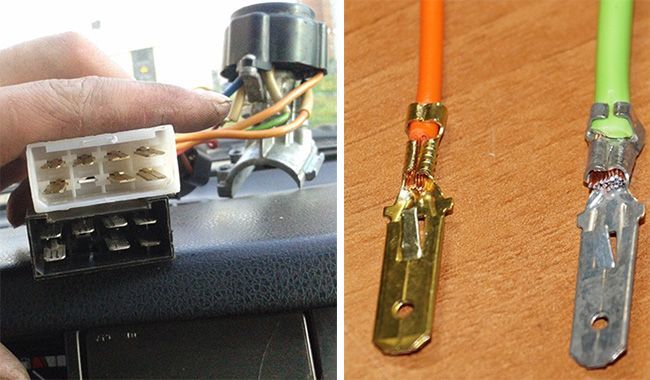

• клеммы;
• клещи для обжима клемм.

Вместо клещей можно использовать и небольшие плоскогубцы, но качество обжима провода будет ниже.

Для монтажа кнопки «старт-стоп» понадобятся реле, клеммы и провода, длина которых определяется по месту

Схема подключения

Рассмотрим схему, по которой будет происходить подключение системы:

• рабочий контакт реле соединяем с +12В АКБ (коричневый провод);
• в эту же точку подключают разрешающий сигнал “+”;
• общий соединяется с массой кузова (контакт должен быть надёжным);
• контакт реле, рассчитанный на нагрузку, соединяют с +12В при включении зажигания (голубой провод);
• сигнал управления “-” соединяют с кнопкой запуска;
• разрешающий сигнал “+” остаётся незадействованным.

В результате получаем три точки подключения:

• к контактам замка зажигания;
• к концевику (жабке) педали тормоза;
• к проводу управления.

Такой вариант исключает работу стартера после запуска мотора. Если рассматривать монтаж системы на другие автомобили, то принцип примерно одинаков. Поскольку провода могут быть окрашены в разные цвета, ориентироваться следует по цветовым оттенкам. Один из моментов, который может вызывать вопросы — оранжевый провод, поскольку их бывает несколько. Тонкий провод, расположенный в жгуте, идёт на педаль тормоза, а парные соединяют с “+”, они отвечают за зажигание. В жгуте есть фиолетовый провод, который идёт к бензонасосу и отвечает за запуск мотора. Красный соединяют с «-», чёрный с «+» АКБ. Провод синего цвета задействуют для подключения сигнализации и соединяют с “+”. Назначение жёлтого провода — соединение кнопки со стартером.

Схема кнопки «старт-стоп» не вызовет особых сложностей при установке, поскольку потребуются минимальные знания и простыеинструменты

Последовательный монтаж универсального комплекта

Поскольку речь идёт об установке системы своими руками, нужно чётко понимать, что и как работает и в какой последовательности производить подключение. Так, если рассмотреть старые автомобили, то в них провода от стартера соединялись напрямую с замком зажигания. Естественно, на контакты возлагалась большая нагрузка при пуске двигателя, поскольку через них протекал ток большой величины. В результате контакты быстро выходили из строя. Позже стартер был оснащён отдельным реле, которое исключало описанную проблему. Именно реле принимало весь ток на себя. Эта деталь, помимо того, что справляется с большой нагрузкой, при выходе из строя относительно просто заменяется. Такие изменения обеспечивают длительную эксплуатацию контактной группы.

Системы бесключевого доступа предлагаются как универсальные, так и для конкретных марок автомобилей

Чтобы правильно подключить кнопку, нужно выяснить, какие контакты на замке отвечают за подачу питания на стартер, что обеспечит запуск двигателя и его остановку (при замыкании и размыкании контактов). В зависимости от схемы подключения контакты соединяют с кнопкой, при этом нет необходимости в использовании ключа в замке. Монтаж системы выполняем в следующей последовательности:

1. В первую очередь с рулевой колонки снимают элементы декора и защиты, что обеспечит свободный доступ к проводке. Нас интересует разъем, который располагается с обратной стороны замка зажигания. Его нужно будет отщёлкнуть, он держится при помощи специальных фиксаторов. Если на автомобиле отсутствует реле стартера, то нужно будет найти в контактной группе замка силовые провода. Они, как правило, имеют наибольшее сечение. В момент включения зажигания при замыкании контактов (на которые идут толстые провода), стартер должен запуститься. Это будет свидетельствовать о правильном выборе контактов.
2. Теперь нужно подключить саму кнопку. После того как место установки выбрано, необходимо от замка зажигания подключить силовые провода к кнопке. На автомобилях, где используется реле стартера, к кнопке подключают провода, которые подводят питание на реле. Чтобы не запутаться и точно определить, можно прозвонить провода мультиметром в режиме омметра. Прибором проверяют провода от стартера на массу и определяются с «-».
3. После переводят тестер в положение измерения напряжений и замеряют показания на оставшихся проводах. Преследуемая цель — обнаружить провод, на котором появляется +12В при повороте ключа в замке, т.е. напряжение зажигания. Кроме этого, определяют контакт с постоянным напряжением +12 В. Также нужно убедиться, что напряжение остаётся при повороте ключа.
4. Чтобы завершить диагностику, используют отрезок провода, который подсоединяют на контакт, где при повороте ключа в положение зажигания появляется напряжение. Затем соединяют этот контакт при помощи ещё одного провода с тем, на котором напряжение присутствует постоянно. Если замкнуть эти провода и стартер будет крутиться, то нужные выводы были найдены правильно. Останется только проложить провода к месту монтажа кнопки и подключить её.

Видео: пример установки кнопки «старт-стоп» на Chery M11

Установка кнопки старт-стоп и ее работа в режиме простого запуска и автозапуска от сигнализации

Варианты разблокировки руля

Когда мы вынимаем ключ из ЗЗ, то руль блокируется, то есть фиксируется с помощью подпружиненного металлического штыря. Чтобы нормально эксплуатировать автомобиль после монтажа кнопки «Старт/Стоп» необходимо подобную функцию убрать. Сделать это можно двумя способами.

Первый, и с нашей точки наиболее предпочтительный метод:

• заказываем дубликат ключа зажигания;
• вставляем его в замок и делаем отметку на уровне 1÷1,5 мм выше уровня поверхности;
• вынимаем ключ и отпиливаем «лишнее» в соответствии с нанесенной отметкой;
• вставляем «отрезок» в замок и помощью плоскогубцев поворачиваем в положение 2 (теперь руль разблокирован);

• оставляем отрезок ключа в замке до тех пор, пока не возникнет необходимость возврата к штатной схеме зажигания.

Второй способ избавиться от блокировки руля – полностью демонтировать замок зажигания. В образовавшееся отверстие либо монтируем кнопку «Старт/Стоп», либо устанавливаем пластиковую заглушку подходящего размера. Основным минусом данного метода является то, что быстро «вернуться» к штатной схеме включения/выключения двигателя автомобиля с помощью ключа уже не удастся.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

• на 140 Мерседес;
• Ниву;
• Ладу Гранту;
• Хендай Солярис;
• на Приору;
• автомобили Хонда;
• Митсубиси АСХ;
• Митсубиси Лансер;
• Ауди 100 С4;
• Тойота Ярис;
• Киа Рио;
• и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Смотрите также

Автомобильный домкрат: виды и назначение. Какой лучше выбрать

• Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
• Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема. Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
• Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
• Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
• Схема, где зажигание активируется после того, как была нажата клавиша;
• Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Как обойти штатный иммобилайзер

Многие современные модели автомобилей оборудованы таким противоугонным устройством, как иммобилайзер. Производители укомплектовывают транспортное средство подобным штатным устройством уже на заводе. Считывающее приспособление, как правило, устанавливают в замок зажигания, а контрольную метку в ключ. Если ЗЗ не демонтирован, то для дезактивации режима охраны понадобится ключ. Если же вы решили удалить замок, то необходимо его разобрать, найти считывающее устройство иммобилайзера и переставить его в подходящее место. Однако для того, чтобы завести двигатель кнопкой «Старт/Стоп» ключ все равно придется иметь при себе.

Для информации! Некоторые производители в дополнение к универсальным комплектам «Стар/Стоп» выпускают специальные устройства временного отключения (обхода) штатного иммобилайзера.

Почему автомобильные воры предпочитают автомобили с системой бесключевого доступа?

Как правило, автопроизводители не уделяют должного внимания защите штатного радиоканала, по которому происходит обмен данными между ключом-меткой и приемо-передающим устройством в автомобиле. Именно поэтому, машины, оборудованные кнопкой Старт/Стоп, в последнее время все чаще попадают в сводки правоохранительных органов по фактам угона.

С момента начала установки автопроизводителями подобных систем преступники достаточно быстро нашли способ их деактивации.

Для этих целей используется специальное устройство, позволяющее ретранслировать сигнал, передаваемый охранной системой автомобиля на метку владельца, на десятки и даже сотни метров.

Усиленный таким образом сигнал, позволяет сымитировать приближение владельца к своему автомобилю. В результате, штатная сигнализация проводит авторизацию и снимает автомобиль с охраны.

После чего, угонщик, не привлекая внимания, попадает в салон и, нажав кнопку Start/Stop, заводит двигатель и угоняет автомобиль. Начав движение, связь с меткой уже не играет роли. Автомобиль на ходу не заглохнет и продолжит движение в нужное для угонщика место.

Процесс угона данным методом занимает не более минуты. Злоумышленники работают в паре: один находится в непосредственной близости от автомобиля, а второй – рядом с водителем, у которого находится ключ-метка.

Как правило, угоняют с помощью ретранслятора автомобили с общественных парковок у крупных торгово-развлекательных центров и даже с охраняемых стоянок.

Вариант для самостоятельного изготовления

Интернет изобилует схемами для самостоятельного изготовления блоков управления зажиганием с помощью кнопки «Старт/Стоп». Для любителей производить тюнинг автомобиля своими руками ниже приводим один из достаточно простых вариантов, который легко повторить:

Для самостоятельного изготовления данного приспособления понадобятся:

• 4 реле: ПТФ 21.3777 (300 рублей), 231.3787 (150 рублей), 90.3747-10 (2 штуки по 75 рублей);
• 4 диода (например, 4007 – 4 рубля за штуку);
• кнопка без фиксации (30÷70 рублей);
• монтажные провода подходящего диаметра;
• обжимные клемники («мамы» – для коммутации реле между собой, «папы» – для подсоединения изготовленного блока к колодке замка зажигания).

Алгоритм работы схемы полностью аналогичен устройству запуска/остановки двигателя готовых универсальных комплектов. Естественно, в самодельном устройстве дополнительная противоугонная функция (иммобилайзер) отсутствует. В остальном схема вполне работоспособна и опробована многими автолюбителями.

Надоели мне вечно болтающиеся и брякающие ключи, торчащие из замка зажигания, и я решил собрать устройство, запускающее двигатель от кнопки. Поискав статьи в интернете по данной тематике, я не нашёл то, что бы меня удовлетворило, и я решил создать устройство с нуля. Накидал на бумажке входные и выходные параметры, сигналы, тут же нарисовалась схема.

Мозгом кнопки START-STOP Engine является дешёвый микроконтроллер PIC16F84A.

Блок отслеживает состояние входов:

• RFID (противоугонка);
• Пуск — собственно сама кнопка СТАРТ/СТОП;
• Тормоз — сигнал от педали тормоза;
• Масло — сигнал с датчика масла;
• Ручник — сигнал от ручника.

Выходные сигналы:

• ACC — Аксесуары (магнитола, регистратор, прикуриватель и т.п.);
• IGN — Зажигание;
• Starter — стартер.

Схема собрана на плате, на которой размещены все детали, кроме пусковой кнопки, светодиодов и спикера. Транзисторы применил отечественного производства типа КТ817Г, можно использовать любые соответствующей мощности и проводимости.

Корпус для блока управления взял от снятой сигнализации, оттуда же взял реле, разъёмы с проводами и защитные тензорезисторы, подключенные параллельно силовым контактам реле.

Фото готового блока

Сама кнопка пока под вопросом, хочется сделать красиво и эффектно. В её корпусе будет размещаться сама пусковая кнопка, красный и зелёный светодиоды, спикер от компьютера.

После сборки блока накидал на листе бумаги алгоритм работы, и по нему написал программу для микроконтроллера.

Блок будет установлен в связке с сигнализацией и RFID-замка.

При снятии автомобиля с охраны, блок сигнализации через контакты реле будет подавать питание на кнопку СТАРТ/СТОП и на RFID-замок. При постановки — обесточивать.

Кнопка работает следующим образом:

После снятия автомобиля с охраны она неактивна. При активации RFID-замка, на кнопку придёт кратковременный отрицательный импульс, и замигает красный светодиод, индицируя готовность к запуску. После активации кнопки, если в течении 5 минут ничего не включать (зажигание, аксесуары), кнопка опять блокируется.

Запрограммировано два варианта запуска:

1. При кратковременном нажатии на кнопку (при этом должен быть вытянут стояночный тормоз и нажата педаль тормоза) происходит три автоматических попытки запуска двигателя. При удачном запуске красный светодиод тухнет, загорается зелёный и включается реле ACC, подавая питание на аксесуары. В случае неудачного запуска кнопка возвращается в исходное состояние.
2. При нажатии и удерживании включается зажигание, потом стартер. Стартер крутиться пока нажата кнопка. После отпускания, выключается стартер, проверяется давление масла, и если двигатель завёлся, красный светодиод тухнет, загорается зелёный и включается реле ACC, подавая питание на аксесуары.

• Глушение машины производиться длительным нажатием кнопки.
• Чтобы включить/выключить реле ACC, необходимо кратковременно нажать кнопку, при этом должен быть вытянут ручник, педаль тормоза отпущена.
• Чтобы включить/выключить зажигание, необходимо кратковременно нажать кнопку, при этом должна быть нажата педаль тормоза, а ручник отпущен.

При заведённом двигателе на кратковременные нажатия кнопка не реагирует.

Включение стартера при работающем двигателе невозможно!

Первые испытания кнопка START-STOP Engine на автомобиле:

Кнопка START-STOP Engine

После установки кнопки в машину выяснилось, что в схеме не хватает выхода «Зажигание2», от зажигания1 оно отличается лишь тем, что отключается во время работы стартера. Проблема решилась установкой дополнительного реле. Его обмотка соединена с выходом Starter и массой. Нормально замкнутые контакты с выходом «Зажигание1» (IGN1) и «Зажигание2» (IGN2) замка зажигания.

Ниже представлена полная схема блока с недостающим реле (реле4) и цепями подключения к блоку сигнализации и RFID замка.

Блок установил в машину и опробовал, работает без нареканий

Работа в Proteus

Перед прошивкой микроконтроллера, необходимо определиться с такими параметрами, как пауза перед включением стартера, время прокрутки стартера в 1, 2 и 3 попытке, а так же, требуется или нет функция блокировки устройства. Все эти данные заносятся в микроконтроллер при его программировании.

На рисунке показано, куда что вписывать. По умолчанию выставлены такие характеристики:

1. Пауза перед прокруткой стартера — 2 секунды;
2. Время прокрутки стартера, попытка 1 — 0,8 секунды;
3. Время прокрутки стартера, попытка 2 — 1,0 секунда;
4. Время прокрутки стартера, попытка 3 — 1,2 секунды;
5. Блокировка включена.

Время паузы рассчитывается легко, например требуется пауза перед стартом 10 секунд. 10*10=100. Переводим 100 в шестнадцатеричный формат, получаем 64h. Это значение и записываем в нужную ячейку.

С функцией блокировки ещё проще, при записи в соответствующую ячейку 00h, функция отключается. При записи любого другого значения, функция включается.

Печатная плата в формате *.lay6

Проект в Proteus

Прошивка

Достоинства и недостатки

Любой тюнинг автомобиля имеет как плюсы, так и минусы. Из достоинств управления запуском/остановки двигателя с помощью кнопки «Старт/Стоп» можно отметить только некоторое увеличение комфорта и минимальную экономию времени. А вот и недостатки (куда же без них):

• Ключ придется все-равно носить с собой. Во-первых, он может понадобиться для того, чтобы попросту открыть автомобиль, если аккумулятор разрядился, и электромагнитные активаторы дверей не срабатывают (особенно это актуально при значительных минусовых температурах). Во-вторых, у многих современных автомобилей метка штатного иммобилайзера находится именно в ключе, поэтому завести двигатель можно только имея его в непосредственной близости от считывающего устройства.
• Усложняется установка предпусковых устройств подогрева и систем сигнализации (из-за изменения штатной электрической схемы автомобиля).

Важно! Подобная модернизация автомобиля «грозит» аннулированием гарантийных обязательств производителя транспортного средства.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

• Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
• Схема запуска с кнопки предельно простая;
• Установка возможна на множество автомобилей;
• Повышается уровень комфорта;
• Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером;
• Цена кнопки низкая;
• Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
• Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.
