2163-5-12-03-03

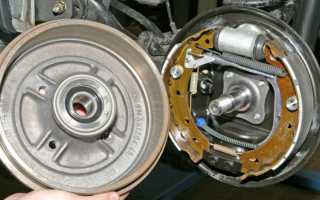

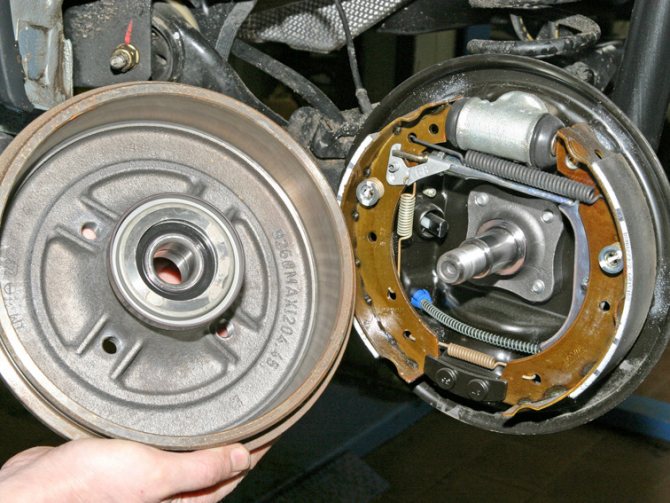

Снимаем тормозной барабан в сборе с подшипником.

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Очищаем детали тормозного механизма от загрязнений.

Внимание! Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

Замена задних тормозных колодок на RENAULT LOGAN.Видео.

Замена тормозных колодок на автомобиле Рено Логан

Пошаговая замена задних тормозных колодок Рено Логан

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку.

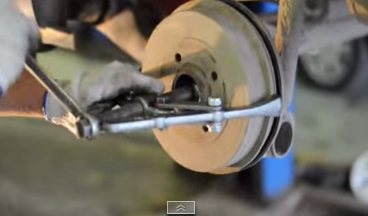

3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

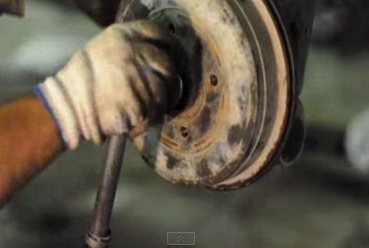

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

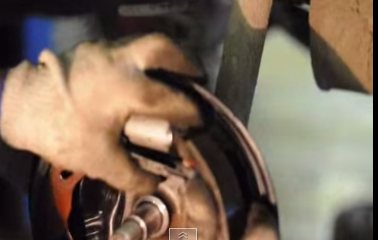

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

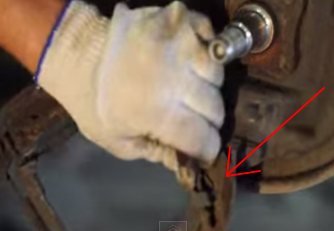

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

Сборка тормозного механизма:

1. Ставим верхнюю пружину
2. Устанавливаем регулировочный болт
3. Одеваем нижнюю пружину
4. Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Это интересно: Видео тест драйв Рено Логан в новом кузове: рассказываем развернуто

2163-5-12-03-13

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45 ± 0,25 мм.

Замена колодок

Начнем работу по замене на Renault Logan 1.4, конечно же, своими руками. Посмотрите видео инструкцию в интернете для наглядного представления.

1. Для начала автомобиль необходимо зафиксировать на определенной высоте, для этого нужно использовать автомобильный подъемник. Если подъемника у вас нет, воспользуйтесь стандартным домкратом вашего автомобиля.
2. Снимите переднее колесо, демонтируйте фиксирующую скобу, находящуюся на суппорте.
3. Открутите направляющие тормозного механизма, после чего вдавите поршень суппорта до упора.
4. Демонтируйте старые колодки Логан, после чего произведите очистку системы всего механизма и установите новые детали.
5. Во избежание посторонних звуков, наружную часть колодок необходимо смазать специальной смазкой, обладающей высокотемпературными свойствами.
6. Установите суппорт Renault Logan на место и закрутите болты направляющих, преждевременно смазав движущиеся детали.
7. Произведите монтаж опорной пластины переднего суппорта, после чего можно устанавливать колесо.

Операцию по замене колодок можно считать завершенной, после чего переходим на другую сторону.

1. Если делается замена задних Логан, необходимо использовать специальный инструмент.
2. Снимите суппорт из направляющих, после чего специальным приспособлением произведите вкручивание поршня.

1. Отверстия на поршне должны быть расположены в горизонтальной плоскости относительно самого автомобиля, это нужно для фиксации колодок.

Остальные операции являются абсолютно идентичными передним.

2163-5-12-03-15

Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

[Как сэкономить на ТО Renault Logan/Sandero до 6 500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении технического обслуживания автомобиля] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero] [Замена колодок тормозных механизмов передних колес Renault Logan/Sandero]

Замена колодок тормозных механизмов задних колес Renault Logan/Sandero

Как выполняется замена тормозных колодок Рено Логан

Замена задних тормозных колодок на ВАЗ-2110 своими руками
Первоначально надо поддомкратить автомобиль и снять то колесо, в области которого будет производиться замена тормозных колодок Рено Логан.

Обязательно обращаем внимание на главный цилиндр, проверяем уровень в нем жидкости, если емкость полная, то содержимое необходимо слить, чтобы внутри осталось содержимого на уровне «минимум». Берем специальные железные щетки и в области тормозного суппорта прорабатываем все крепления, чтобы удалить с них грязь и смазку. Параллельно с осмотром креплений не упустите из виду пыльник, если он деформирован, имеет повреждения, то также продумать и замену пыльника

Осматривается и направляющий палец, оценивается его динамика, насколько он нормально ходит по своей траектории, может, следует его смазать. Все это решается на месте, когда проводится осмотр и замена передних тормозных колодок на РеноЛоган.

После того, как тормозной суппорт снят или отведен в сторону, открывается доступ к колодкам. Их стоит не только снять, но и осмотреть, оценить их состояние. Рекомендуется проверить и все защитные чехлы, ниши и направляющие системы, чтобы подготовить посадочное место для новых комплектующих изделий. Когда будет производиться работа по усадке новых колодок, то может так случится, что часть поршня в цилиндре не позволит тормозным колодкам установиться в суппорт. Возникнет такая ситуация, тогда утапливаем поршень принудительно в цилиндр, применяя пассатижи. Вот уже выполнена замена тормозных колодок Рено Логан, но расслабляется рано, есть необходимо протестировать работу транспортного средства. Для этого надо нажать на педаль тормоза и отрегулировать зазор между установленными колодками и тормозным диском.

Не забудьте проверить в завершении уровень жидкости в с системе, если необходимо, то совершите долив, прокачайте по инструкции.

Таким образом, самостоятельно выполняется замена передних тормозных колодок на РеноЛоган. Обозначен привычный алгоритм ремонта, его чаще всего и применяют автолюбители. А как вы привыкли производить замену колодок? Всегда ли придерживаетесь общих рекомендаций или уже отработали в этом вопросе ноу-хау.

Замена тормозных дисков и колодок на Renault Logan

Подробная инструкция

1. Сначала нужно поставить машину на ровненькую поверхность, зафиксировать рычаг КПП на 1 передаче и очень ослабить ручник.
2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под фронтальные колёса противооткатные упоры и ослабить все гайки на задних колёсах.
3. При помощи отвёртки нужно поддеть защитный железный колпачок и снять его, после этого ослабить гайку, фиксирующую ступичный подшипник и барабан при помощи ключа на «30».

Аккуратненько поддеваем отвёрткой

Осторожно снимаем колодки

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Нужно уделять свое внимание на состояние тормозного барабана, очень допустимые значения его внутреннего поперечника не должны превосходить показания в 204,3 мм, либо на ней имеются сильные забияки и борозды. Тогда подмена самого барабана будет тоже само собой, неотклонима Проводим наружный осмотр тормозных цилиндров, для этого довольно двинуть край пыльника от корпуса

Замена задних барабанов ланос соответственно при замене колодок замена задних. Наличие на её поверхности тормозной воды будет гласить, что агрегат неисправен (протекает) и просит подмены, (для демонтажа и прокачки тормозов будет нужно ассистент). Дополнительно осматриваем тормозные шланги на наличие трещинок, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет найдено, то их также нужно поменять.

ЗАМЕНА ЗАДНИХ БАРАБАННЫХ КОЛОДОК НА ПАЦИЕНТЕ РЕНО ЛОГАН, САНДЕРО. КАК ВЫСТАВИТЬ РАЗВОДНОЙ МЕХАНИЗМ.
