Предназначена выхлопная система ВАЗ-2110 для очистки отработавших газов. Компоненты, входящие в неё, имеют довольно большой срок службы. Но так как вся система постоянно испытывает температурные перегрузки, металл устает, появляются трещины и прогары. Самостоятельный ремонт выхлопной системы проводится довольно просто. Владельцам «десяток» это позволяет существенно экономить на обслуживании. В конструкцию выхлопной системы входят: основной глушитель, нейтрализатор, приемная труба и резонатор.

Типичные неисправности выхлопной системы

Обязательно убедитесь в том, что в выхлопной системе имеются неисправности, прежде чем начинать ремонт. И определите узел, который пришел в негодность. Любая поломка выдает себя следующими признаками:

1. Обрыв соединительных труб. В результате этого нарушается целостность всей системы, выхлопные газы не очищаются должным образом.
2. Прогары на элементах основного глушителя и резонатора. Это приводит к тому, что выхлопные газы не очищаются, появляется посторонний звук при работе двигателя.
3. Со стороны выхлопной системы и основного глушителя появляются сильные шумы, они свидетельствуют о том, что имеются повреждения.

Если в выхлопной системе ВАЗ-2110 (инжектор 8 клапанов) появились небольшие трещины, то на ранних стадиях можно их залечить при помощи герметиков. Такая мера позволит увеличить ресурс элементов незначительно, не более чем на один год.

Особенности работы и виды глушителей

В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.

Устройство резонатора

Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер. Он состоит из следующих элементов:

• корпус (имеет цилиндрическую форму);
• теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
• глухая перегородка (для поворота потока газов);
• перфорированная труба;
• дроссель (позволяет изменять сечение потока отработавших газов).

Конструкция резонансного глушителя

В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях (см. рис. Глушитель в разрезе):

1. передняя труба с перфорацией;
2. задняя труба с перфорацией;
3. впускная труба;
4. передняя перегородка;
5. средняя перегородка;
6. задняя перегородка;
7. выпускная труба;
8. корпус (овального сечения).

Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.

Особенности прямоточного глушителя

Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.

Прямоточный глушитель

Конструктивно прямоточный глушитель состоит из следующих элементов:

1. герметичный корпус;
2. выпускная и впускная труба;
3. труба с перфорацией;
4. шумоизоляционный материал — чаще всего используется стекловолокно, которое отличается устойчивостью к высоким температурам и хорошими звукопоглощающими свойствами.

На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.

За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.

От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.

Работа двигателя на автотранспортных средствах, если говорить про ДВС, сопряжена с выработкой достаточно сильного шума. Но этот шумовой эффект водитель, его пассажиры, а также люди на улице практически не слышат.

Так было далеко не всегда. Первые машины, работающие на двигателях внутреннего сгорания, были очень шумными, создавали много дыма, а потому это становилось настоящей проблемой. Но решение через некоторое время придумали.

Каждый современный автомобиль обязательно оснащается глушителем. Уже из названия становится очевидно, что главной функцией глушителей является гашение и подавление шумов и звуков, возникающих от работающего мотора.

Система выхлопа устроена достаточно сложно, несмотря на кажущуюся простоту выполняемых функций. В её состав входит несколько элементов, одним из которых выступает резонатор. Относительно него у автолюбителей возникают вопросы. Их интересует, что это такое, зачем устанавливается и какие задачи выполняет в работе системы выхлопа и всего автомобиля.

Как поменять глушитель на ваз 2112/2110/21124

Снятие приемной трубы. ВАЗ 2110, 2111

Замена катализатора на пламегаситель. Плюсы и минусы. Просто о сложном

Как произвести снятие основного глушителя на десятке

Как и на большинстве переднеприводных моделей, замена выхлопной системы ВАЗ-2110 осуществляется достаточно просто. Вам не потребуется наличие особенных навыков, богатого опыта, специального инструмента.

Но все работы желательно проводить на смотровой яме или эстакаде. Последовательность проведения работ следующая:

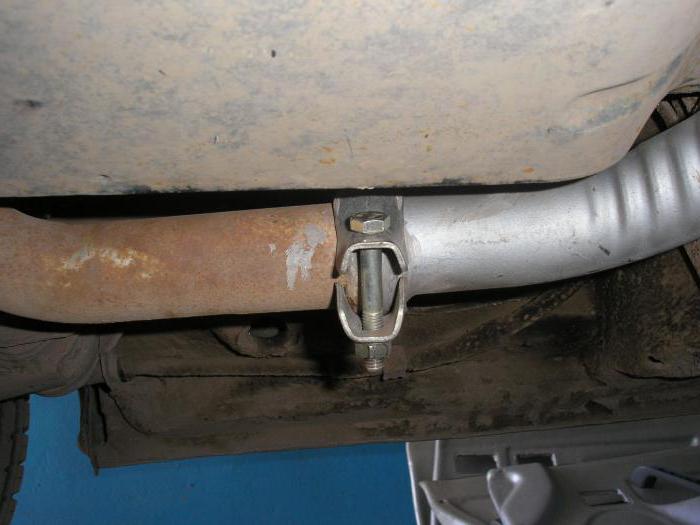

1. Соединение резонатора и глушителя произведено при помощи развальцованных труб и уплотнительного кольца. Это соединение обжимается металлическим хомутом, который состоит из двух половин и болтов.
2. Первым делом демонтируете хомут, для этого выкручиваете гайки с болтов при помощи двух ключей на 13 и снимаете уплотнительное кольцо. На автомобилях десятого семейства используются уплотнительные кольца, изготовленные из графита. Поэтому они не прилипают к поверхности трубы.
3. Снимаете старый основной глушитель с резиновых подвесов.

Замена резонатора и глушителя ВАЗ

Ваз удаляем катализатор ставим паук 4-1, большой расход чистка ДМРВ масло в воздуховоде

Глушители автомобилей ВАЗ 2110

Изложенная в руководствах по эксплуатации либо электронных каталогах информация о строении выхлопной системы автомобилей ВАЗ десятого поколения не всегда соответствует действительности, что вызывает некоторые разногласия среди автолюбителей. Подбор для машин осуществляется на основании конкретного типа кузова: к примеру, в случае с переднеприводными авто в кузове хэтчбек глушитель значительно короче, чем у моделей с кузовами седан и универсал. Разница в длине объясняется длиной кузова машины.

Устанавливаемые на десятое семейство детали подразделяются на два типа кузова:

• Универсал и седан — ВАз 2110 и ВАЗ 2111;
• Хетчбэк — ВАЗ 2112.

Глушители на автомобили ВАЗ 2110/2112 классифицируются по типу кузова

Классификация также осуществляется по старым и новым моделям. Главным отличием от аналогичных деталей на Lada Samara является то, что для десятого семейства подкатегории играют немалую роль. Крепления глушителей старых моделей выполнены в форме крюка: их производство велось до 2007 года, а затем крепления были переделаны на штыри.

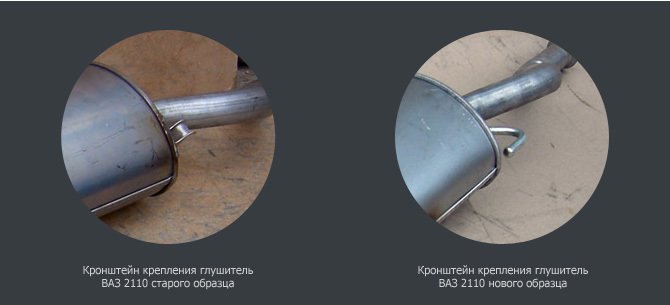

Глушители старых и новых моделей различаются по типу креплений

Конструкция

Основная задача глушителя — уменьшение уровня шума во время движения автомобиля и работы двигателя на холостых оборотах. Резонатор, или дополнительный глушитель машины, представляет собой расположенный посередине выхлопной системы элемент. Его конструкция состоит из следующих деталей:

• корпус;
• дроссель;
• преграда;
• теплоизоляция;
• перфорированная труба.

Конструкция выхлопной системы автомобилей ВАЗ десятого поколения

Строение самой детали следующее:

• корпус;
• средняя преграда;
• задняя преграда;
• задняя перфорированная труба;
• средняя перфорированная труба;
• патрубки выпуска и впуска.

Строение глушителя ВАЗ 2110 и направление движения выхлопных газов в системе

Перфорированная трубка является основной составляющей деталью конструкции прямоточного глушителя. Продукты сгорания, поступающие в него, эффективно расширяются в его корпусе за счет перфорации. Подобная схема работы позволяет ускорить процесс отвода продуктов горения в несколько раз. Установка подобного глушителя повышает уровень сопротивления выхлопной системы до 10%, что значительно выше, чем без его использования.

Установка нового глушителя

Оцените состояние резиновых подвесов, которые находятся в разных сторонах корпуса основного глушителя. Если они чересчур растянуты или на них имеются трещины, обязательно при установке замените их новыми.

Стоимость этих резинок небольшая, имеются они в любом магазине. Далее нужно сделать следующее:

1. Установите новый основной глушитель на резиновые подвесы.
2. Вставьте уплотнительное кольцо из графита между развальцовками труб.
3. Установите хомут на место и зажмите гайки при помощи ключей на 13.

На этом ремонт основного глушителя выхлопной системы ВАЗ-2110 (8 клапанов) завершён. Заведите двигатель и проверьте работу глушителя. Звука из выхлопной трубы практически не должно быть. Мотор будет работать чисто и ровно.

Замена глушителя своими руками

Для проведения таких ремонтных работ, как замена глушителя ВАЗ 2110, цена на который приемлема для подавляющей массы российских автолюбителей, следует повести слесарные операции в следующей последовательности:

1. Собственно глушитель входит в соединение с резонаторной трубой через кольцо уплотнения, установленное в срезе труб, концы которых развальцованы и зажаты хомутом, состоящих из двух сегментов.
2. Демонтируем хомут, потом кольцо-уплотнитель из графита, благодаря чему оно не «пристает» к металлической поверхности.
3. Демонтируем глушитель с неисправностью.
4. Визуально проводим осмотр элементов креплений из резины, имеющих боковое расположение. При наличии дефектов: разрывов, трещин, а также деформаций по длине (растяжек), требуется замена резинок глушителя в обязательном порядке.
5. Монтируется новое изделие, подвешивается на резиновые растяжки, затем проводится замена прокладки глушителя ВАЗ 2110 на новый элемент в развальцованное посадочное гнездо и проводим обжим хомутом.

Как проводится снятие резонатора

Резонатор необходимо менять только после того, как будет установлен новый глушитель. Последовательность проведения работ, направленных на демонтаж устройства:

1. Крепление резонатора осуществляется при помощи хомута обжимного типа и уплотнительного кольца.
2. Соединение с нейтрализатором производится с помощью фланца плавающего типа, который состоит из развальцованных труб и двух болтов.
3. Кулак расположен на встречной части резонатора.

Обязательно работу нужно проводить на остывшем двигателе.

Довольно часто выкрутить болты не получается, поэтому, чтобы облегчить работу, необходимо их просто срезать при помощи болгарки. При сборке обязательно установите новые болты. Если же нет под рукой болгарки, то необходимо воспользоваться смазкой проникающего типа, например, WD-40. Этот состав нанесите на все резьбовые соединения, после чего подождите 20-30 минут.

Выкрутите все болты и снимите хомуты на резонаторе. После этого необходимо снять старый резонатор с резиновых подвесок. Обязательно оцените состояние всех резиновых изделий. Если на них присутствуют следы износа, при сборке поставьте новые.

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

• Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
• Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
• Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
• Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
• Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Установка резонатора

В выхлопной системе ВАЗ-2110 (инжектор 16 клапанов) работы производятся точно так же, как и на 8-клапанных двигателях. Процедура проведения выглядит следующим образом:

1. Новый резонатор необходимо закрепить на резиновых подвесках и подключить к глушителю. Причём необходимо, чтобы труба от резонатора была строго параллельна земле.
2. В том случае, если на нейтрализаторе имеется выработка, ржавчина, заусеницы, необходимо соединение смазать высокотемпературным герметиком. Это обеспечит качественное соединение узлов выхлопной системы.
3. Затяните на резонаторе и катализаторе фланцы, используя только новые гайки и болты.
4. Крепеж резонатора к нейтрализатору производится при помощи двух болтов и фланцев. Причём закрепляется труба на штанах с помощью пружинного соединения и развальцовки. Внутрь устанавливается уплотнительное кольцо, изготовленное из металлоасбеста или графита.

На этом замена резонатора окончена, трудностей ремонт не представляет. Все работы можно выполнить самостоятельно, только потребуется смотровая яма или эстакада.

Виды автомобильных глушителей

Система охлаждения ваз 2110 8 клапанов инжектор
Современные глушители делятся на три вида: диссипативные, реактивные и комбинированные.

В свою очередь вышеперечисленные виды делятся на два типа: прямоточные и лабиринтные.

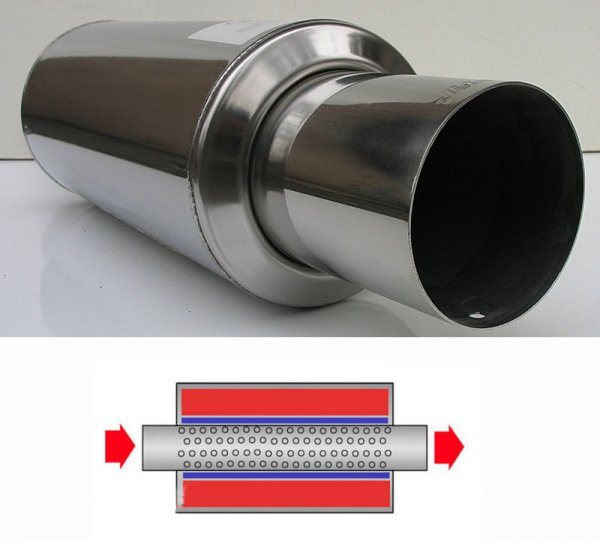

Диссипативные (поглощающий).

Относятся к типу прямоточных глушителей и имеют не сложную конструкцию.

Состоят из:

1. Корпуса;
2. Перфорированной трубы;
3. Впускного и выпускного патрубков;
4. Специального жаропрочного звукопоглощающего наполнителя;
5. Стальной сетки;
6. Все это соединяется цельносварными стыками.

Принцип работы прост – создающие звук выхлопные газы попадают из перфорированной трубы в камеру где поглощаются жаропрочным звукопоглощающим материалом в результате чего энергия звуковых колебаний преобразуются в тепловую энергию. Часто в качестве такого материала используется минеральная вата, металлическая стружка, стекловата.

Преимуществом такого глушителя является то, что, в зависимости от конструкции, он позволяет увеличить мощность двигателя на 5 – 7%, ведь сопротивление для выхода отработанных газов практически отсутствует.

Недостаток – повышенная шумность, поэтому такие изделия прежде всего являются тюнинговыми и редко используются на обычных автомобилях, как правило, только на спортивных.

Конструктивно поглощающие глушители могу быть:

1. Стронгеры или «louvered core glasspack». Представляют из собой трубу с выдавленными вовнутрь лепестками металла. Считаются мало эффективными в плане продувки и используются редко. Ошибочно ставятся вместо катализатора.
2. С внутренним диффузором. Не дорогие изделия имеющие свои плюсы и минусы. В плане снижения шумности они эффективнее других аналогов, но вот в плане продувки наоборот. Единственный ощутимый здесь плюс – низкая цена.
3. С перфорированными конусами имеющие разную длину — относиться к комбинированному решению. Конуса ввариваются в основную перфорированную трубу благодаря чему значительно снижается шумность и при этом проток газов вполне удовлетворяет многих.

Реактивные.

Принцип работы таких глушителей основан на эффекте гашения отражаемых волн друг друга, что и приводит к снижению шумности.

В данной конструкции наполняющий материал не предусмотрен, вместо этого в корпус ввариваются дополнительные трубы, камеры и перегородки хаотично отражаясь от которых звуковые волны гасятся.

Но такие глушители редко можно встретить на тюнинговых и спортивных автомобилях, так как их конструкция не позволяет добиться хороших результатов в плане аэродинамичности, причина — большая турбулентность выхлопных газов.

Также в плане проектирования реактивные аналоги сложны поэтому в основном изготавливаются в заводских условиях.

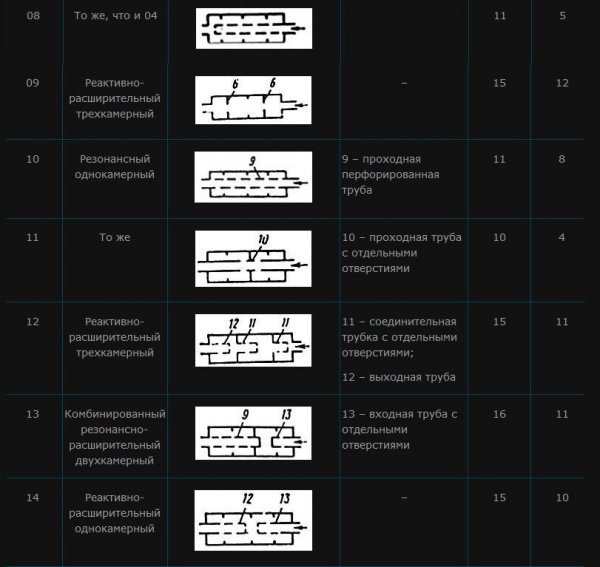

Схемы и краткие характеристики реактивных глушителей представлены ниже.

Комбинированные.

В данном виде воплощены конструкторские решения от реактивных и диссипативных глушителей. Для примера можно взять устройства с перфорированными конусами (смотрите выше).

Обладают хорошей КПД в плане понижения шумности, но вот в плане протока газов тут показатели низкие.

Как снять нейтрализатор

Устройство выхлопной системы ВАЗ-2110 стандартное для всех автомобилей. Почти такая же конструкция используется и на девятках, и на семерках, и даже на иномарках. Произвести ремонт всех элементов системы сможет даже автомобилист, у которого очень мало опыта. Если уж решили менять резонатор и глушитель, то нейтрализатор тоже желательно установить новый. Нейтрализатор необходим для гашения вибрации, идущей от двигателя автомобиля. Это устройство, которое механически разделяет резонатор с глушителем и приемную трубу.

Замена осуществляется следующим образом:

1. При отсутствии повреждений на пружинах и болтах их можно использовать повторно. Если же имеется износ, необходимо приобрести новые элементы.
2. Кольцо заменяется в любом случае, даже если оно практически в идеальном состоянии. В том случае, если это кольцо начнёт пропускать выхлопные газы, то произойдет повреждение развальцовки приемной трубы и нейтрализатора.
3. Выкручиваете все болты, которыми произведено крепление. Предварительно их необходимо обработать проникающей смазкой.

Как можно устранить неполадку?

Итак, место прорыва газов через глушитель обнаружено, нужно только принять решение о замене либо попробовать произвести ремонт узла. Зачастую дырочки в корпусе бывают небольшими, и покупать новый глушитель в этом случае не всегда целесообразно. Необходимо снять узел с автомобиля и показать его специалисту по сварочным работам, который подскажет, возможен ли его ремонт.

Мастер вырежет прогнившую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и наложит латку из нового металла. Свищи, возникшие в местах присоединения трубы к корпусу тоже подлежат устранению с помощью сварки. Единственное замечание: эти ремонтные работы решают проблему лишь временно. Такой глушитель долго служить не будет, да и функцию свою может выполнять некачественно, по причине отсутствия перегородок звук будет прорываться наружу.

Если принято решение о том, что требуется замена глушителя, то нужно его выбрать и приобрести. Новые элементы изготавливают из черной либо нержавеющей стали, так что выбор невелик. Последние служат значительно дольше, чем черные, но и стоимость их выше. Кроме того, произвести сварочные работы в случае ремонта нержавеющего корпуса будет дороже. При покупке нового глушителя стоит приобрести и новый комплект подвесных резинок, а также уплотнительное кольцо из графита. Оно устанавливается на стыке труб резонатора и глушителя.

Предвижу массу негатива за рассказ о данной работе.Но работа была проделана и не вижу повода её таить.Тем более что заказчик остался и довольным и удовлетворённым качеством работы и ценой.Начну с того что к нам обратился молодой человек с просьбой установить выхлопную систему на 2110.Такой оригинальный подарок ему сделали друзья на его день рождения.Оно может быть ему и не надо, но раз подарили, то нужно установить. Система состоит из коллектора, резонатора, обводной трубы над задней балкой и глушителя с насадкой.Всё за исключением задней части выполнено из нержавеющей стали.

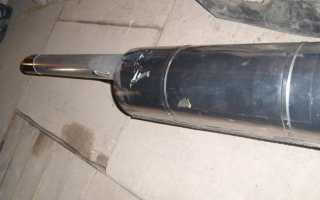

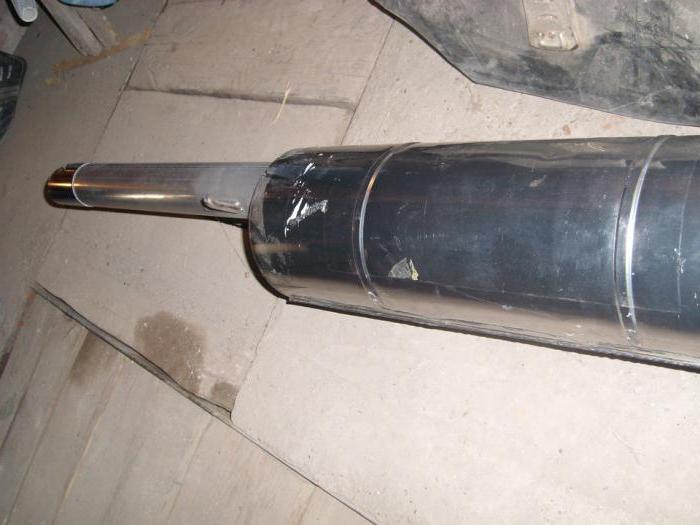

старое и новое

На первый взгляд всё должно быть просто и предсказуемо…снимаем штатную систему и монтируем новую.Но это только на полу и вне машины.На деле оказывается что фланец крепления выпускного коллектора имеет большую толщину чем впускной.А так как оба они фиксируются одной гайкой на шпильке, то прижать их без доработки практически нереально.

Сложности добавляет ограниченный доступ через неразборный паук новых труб. Плохо затянутые коллекторы не только травят воздух, но и не позволяют запустить двигатель.Таким образом нашим мастерам пришлось дорабатывать фланец крепления из нержавейки до необходимого размера.После этой титанической работы с ограниченным бюджетом, вся оставшаяся система была установлена за 600 секунд.Как ни странно звук оказался вполне приятным и басовитым.

Такая работа, как замена глушителя для ВАЗ 2110 осуществляется лишь при необходимости, когда старая деталь выхлопной системы выходит из строя. Это происходит по причине повышенной шумности изделия, выражающая в усилении громкости работы системы (рева, потрескивания или иных шумов), связанной с прогоранием стенок детали или получением механических повреждений. Также случается такой дефект, как обрыв соединительной трубы детали, что требует немедленного ремонта.

Работу можно выполнить собственноручно, т.к. не требуется особых навыков для монтажа и демонтажа системы выхлопа отводных газов. Выводная система «десятки» включает в себя такие компоненты:

• труба приемного коллектора (в народе получившая название «штаны» из-за внешней схожести);
• нейтрализатор;
• глушитель дополнительного типа (т.н. резонатора);
• основной глушитель;
• промежуточные элементы.

Монтаж нового нейтрализатора

Если вы решили доработать свой автомобиль, то можно установить выхлопную систему «Стингер» на ВАЗ-2110. Она более надежная и совершенная, нежели стоковая.

Все работы осуществляются одинаково. Установка нейтрализатора проводится таким образом:

1. Устанавливаете нейтрализатор, после чего надеваете болты. Делать это необходимо очень аккуратно, совершать по пол-оборота, не больше.
2. При затяжке необходимо первым делом зажимать болты, которыми закреплен нейтрализатор на резонаторе. Последними затягиваются болты крепления нейтрализатора к приемной трубе.

Как понизить шум выхлопа

Электрическая схема ваз 2110 инжектор 16 клапанов

Звуковая волна способна перемещаться в пространстве значительно быстрее газов, поэтому в конструкции глушителя огромное значение имеет его схема шумоподавления. Физические колебания от звуковых волн передаются на стенки выхлопной системы, а ее конструкция выполнена таким образом, что она преобразует звуковую волну в тепловую энергию, которую выхлопная труба, как радиатор, отдает атмосфере.

Снижение уровня шума глушителя невозможно добиться без создания некоего сопротивления отработанным газам, вследствие чего часть мощности двигателя, довольно незначительная, расходуется на преодоление это сопротивления. Чтобы минимизировать потери мощности, к которым неизбежно приводит шумоподавление, разработан прямоточный глушитель.

Он имеет минимум перегородок, не так сильно противодействует прохождению выхлопных газов и снижению их скорости, поэтому и звучит он совсем по-другому.

Снятие приемной трубы

Приемную трубу большинство водителей называет «штанами», так как очень похож элемент на этот предмет одежды. Она закрепляется к выпускному коллектору с помощью бронзовых гаек и шпилек. На нейтрализаторе штаны крепятся при помощи подпружиненного соединения. Между выпускным коллектором и штанами имеется прокладка, при помощи которой не допускается просачивание газов.

Демонтаж приемной трубы выполняется следующим образом:

1. При помощи ключа на 13 необходимо выкрутить гайки, которыми она крепится к выпускному коллектору. Если под гайками имеются металлические пластины с загнутыми краями, их необходимо разогнуть. Обратите внимание на то, что в соединении применяются шпильки, которые вкручены непосредственно в коллектор.
2. При повреждении шпильки замена осуществляется довольно проблематично. Поэтому необходимо выполнять все работы аккуратно, чтобы сохранить резьбовое соединение в целости.
3. Обязательно перед началом работы дайте двигателю остыть, после чего нанесите проникающую смазку на все резьбовые соединения. С помощью таких простых действий вы не будете прикладывать чрезмерные усилия, что позволит сохранить шпильки. В том случае, если вы сорвете шпильку, ее потребуется высверливать. Перед этим обязательно снимается выпускной коллектор. Причём, если вы повредите выпускной коллектор, то его замена обойдется вам в копеечку. Стоимость нового более 2000 рублей.
4. После выкручивания всех гаек необходимо отвести приемную трубу в сторону и снять прокладку.
5. Выкрутить болты, при помощи которых соединяется приемная труба нейтрализатор.

На этом окончен демонтаж приемной трубы выхлопной системы ВАЗ-2110.

Замена подушек глушителя своими руками

Для осуществления такого ремонта, как замена подушек глушителя ВАЗ 2110, потребуются: отвертка с навершием плоского типа, слесарная яма для работы с днищем автомобиля, запас времени — 30 мин.

Последовательность ремонта:

1. Ставим транспортное средство на место осмотра. Для замены подушек глушителя немного поднимаем «глушак» и высвобождаем подушку из крепления на днище ТС.
2. Затем снимаем кормовую подушку из крепления на трубе глушителя и демонтируем ее.
3. Аналогично поступаем с фронтальной опорой.
4. Далее с помощью отвертки демонтируем фронтальную опору.
5. Установка опор глушителя проводится в установленном порядке.

Своевременная замена подушек глушителя проводится в случае их деформирования, потрескивания, утраты эластичных свойств. Для лучшего качества монтажа опор глушителя требуется нанести водный раствор мыла на кузовные крепления.

1. Тщательно относится к выбору глушителя «десятки». Могут перепутать и подсунуть «глушак» для ВАЗ 2111 или 2112. Здесь очень важно соблюдать параметры и крепеж. 2. В ходе длительной эксплуатации крепеж глушителя окисляется, появляется ржавчина и, как правило, появляются трудности при демонтаже изделия вследствие т.н. «прикипания» резьбового соединения. Для противодействия этому процессу необходимо иметь в запасе специальную жидкость типа WD-40. 3. Пи монтаже нового «глушака» помните про кольцо-уплотнитель. Для облегчения установки хомута лучше привлечь помощника, в функцию которого будет входить создание усилия по заталкиванию глушителя в сторону движения автомобиля. Это сэкономит время монтажа и замены глушителя.

Встречается ряд неисправностей, которые не всегда можно отремонтировать, иногда требуется обязательная замена таких компонентов на новые запчасти. Вот некоторые советы автомобильных экспертов:

1. При обрыве выводной трубы глушителя требуется полноценная замена глушителя без применения сварочных работ. То же самое необходимо делать при прожигании шва от сварки или расширителя «глушака», т.к. изделие восстановлению не подлежит.
2. Отдельный случай — металлические компенсаторы, замена которых проводится по мере выхода из строя.

Иногда для удешевления стоимости элементов системы отвода газов вместо нейтрализатора устанавливают пламегаситель (стронгер), при этом важно знать, что нейтрализатор удаляют резаком, сохранив только фланцы для соединения и кулак с развальцованным соединением, после чего сваркой соединяют на установочное место пламегаситель. Это связано с тем, что цена установленного элемента значительно ниже штатного изделия.

При этом в нем не совершается конечная реакция полного сжигания топливных остатков. При монтаже пламегасителя необходимо соблюдение условия — наличие лямбда зонда на «десятке». Также следует помнить, что пламегаситель повышает затраты горючего на 12-15 процентов.

Предназначена выхлопная система ВАЗ-2110 для очистки отработавших газов. Компоненты, входящие в неё, имеют довольно большой срок службы. Но так как вся система постоянно испытывает температурные перегрузки, металл устает, появляются трещины и прогары. Самостоятельный ремонт выхлопной системы проводится довольно просто. Владельцам «десяток» это позволяет существенно экономить на обслуживании. В конструкцию выхлопной системы входят: основной глушитель, нейтрализатор, приемная труба и резонатор.

Установка новой приемной трубы

Все работы производятся в обратном порядке. Но имеется несколько особенностей, которые обязательно требуется знать:

1. Устанавливаете новую приемную трубу.
2. Между выпускным коллектором и штанами нужно установить новую прокладку.
3. Между нейтрализатором и штанами обязательно установите новое уплотнительное колечко.
4. Закрутите гайки на шпильках выпускного коллектора. Равномерно затяните их крест-накрест.
5. Закрутите болты, которые находятся на подпружиненном соединении с нейтрализатором.

На этом ремонт выхлопной системы окончен. Звук будет максимально глушиться, автомобиль станет практически бесшумным. Желательно новую прокладку смазать составом типа ШРУС. Это позволит улучшить герметичность.

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

1. Коллектора выпускного типа;
2. Лямбда-зонда;
3. Трубы приемного типа;
4. Нейтрализатора;
5. Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Система выпуска отработавших газов ВАЗ 2110

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

1. Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
2. Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
3. Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
4. Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
5. Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

1. Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
2. При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
3. Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.
