Довольно часто владельцы Ваз 2110 сталкиваются с проблемой: Не крутит стартер Ваз 2110 инжектор 8 и 16 клапанов! В сегодняшней статье мы с вами подробно разберемся с основными причинами возникновения данной проблемы и рассмотрим способы ее устранения.

Стартер на ВАЗ 2110 представляет собой простой коллекторный мотор постоянного тока, питающийся от АКБ автомобиля. Следует отметить, что при любых оборотах мотора его мощность будет довольно высокой, такой параметр коллекторных ДВС хорошо реализован в узле. Даже если нагрузка на устройство будет разной, уровень мощности всегда будет одинаковым. Однако, если устройство медленно или плохо срабатывает, крутит, щелкает, но ДВС не заводится при повороте ключа, то необходимо уделить внимание диагностике каждого узла.

Не работает стартер Ваз 2110 – где искать проблему

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Не секрет, что без стартера автомобиль завести невозможно. Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно. Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

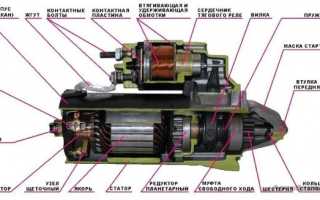

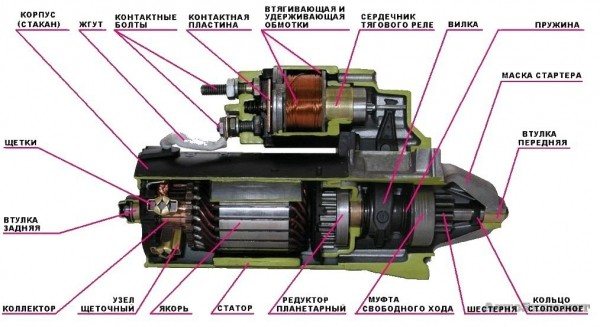

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

1. статор с обмоткой;
2. металлическая втулка, установленная на задней крышке;
3. ротор с обмоткой, а также ламелями;
4. планетарное устройство, состоящее из трех шестеренок, которые включаются в результате воздействия на них ротора;
5. реле;
6. еще один элемент — бендикс — предназначенный для подключения оси вращения узла к венцу маховика инжектора;
7. непосредственно сам корпус.

Как показывает практика, все компоненты этого узла характеризуются высокой надежностью, однако при поломке необходимо производить полную либо частичную замену устройств.

Почему стартер плохо срабатывает? Как правило, в этом случае причина заключается в износе щеток — в некоторых случаях можно произвести их замену, открутив износившиеся элементы и заменив их на новые.

Так выглядит венец маховика Ваз 2110 в идеальном состоянии

Но иногда производители оснащают автомобили одноразовыми механизмами, так что автолюбителям приходится паять устройство для того, чтобы восстановить его работоспособность. В этом случае необходимо учитывать, что пайка оловом является нежелательной, поскольку щетки будут сильно нагреваться, тогда целесообразней прибегнуть к методу сварки медных проводов током.

https://youtube.com/watch?v=Ye4JECOumjw

Ремонтируем Стартер для автомобилей ВАЗ 2110-3708010 "КЗАТЭ" — Обзор

Ремонт стартера (ремонт неразборного втягивающего реле стартера)

Перестал крутить стартер Ваз 2110 с чего начать ремонт

Прежде чем разбирать стартер, необходимо проверить исправность проводки и некоторых узлов. Возможно, неисправность кроется в них.

• Первым делом проверьте, заряжен ли аккумулятор.
• Затем, при помощи тестера проверьте, подается ли напряжение на клемму втягивающего реле.
• Также необходимо проверить подается ли питание с замка зажигания. Для этого снимите разъем с реле, подсоедините тестер и поверните ключ на старт. При повороте ключа в это положение, на разъеме должно появляться питание.

Если не было выявлено никаких неисправностей при этой проверке, а стартер на ВАЗ-2110 по прежнему не крутит, то необходимо его снять и установить причину неисправности.

Замена агрегата

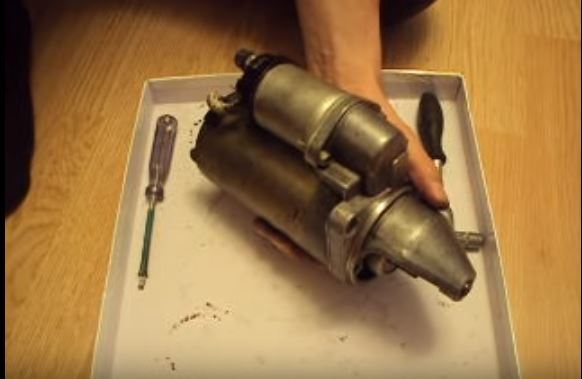

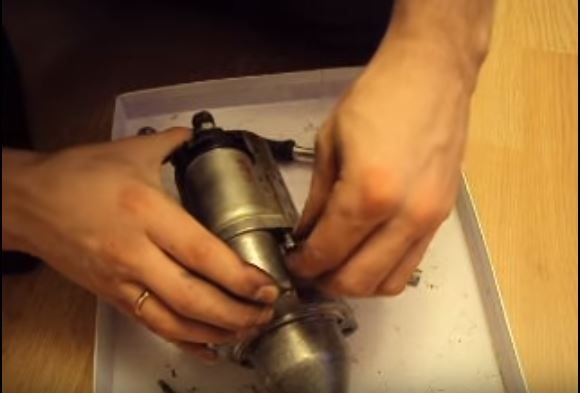

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Замена

Последовательность демонтажа и ремонта следующая:

1. Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
2. Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
3. Снимите минусовые провода с аккумуляторной батареи.
4. Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
5. Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
6. Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
7. Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
8. К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
9. Демонтируйте.
10. Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
11. Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
12. Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
13. Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
14. Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
15. Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера. Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
16. Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
17. Действуя в обратном порядке, поставьте новое реле.
18. Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера. Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
19. Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
20. Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
21. Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
22. Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
23. Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер. Снятие и разборка. ВАЗ 2110-2112

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

Ваз щелкает при заводке, замена втягивающего реле стартера

Щелкает втягивающее и тишина

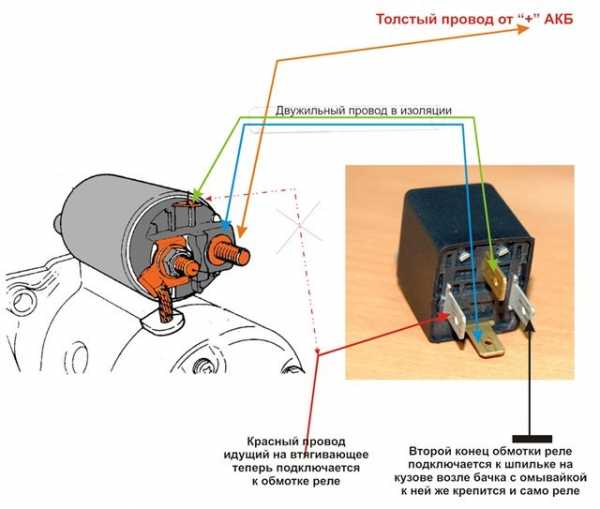

Как замкнуть стартер на прямую! Что делать если не крутит стартер!

Неисправности и способы проверки втягивающего реле стартера Ваз 2110

Вы сели за руль, повернули ключ, включается панель приборов, заработал бензонасос. Поворачиваете дальше, но панель отключается, а стартер молчит. Отпускаете ключ, снова светится панель и работает бензонасос.

Первым делом проверьте, идет ли на втягивающее реле напряжение. Идет? Пробуйте замкнуть стартер. Отказывается крутить? Отсоедините сигнализацию, в ней тоже может быть причина, как и в самом замке зажигания ВАЗ 2110.

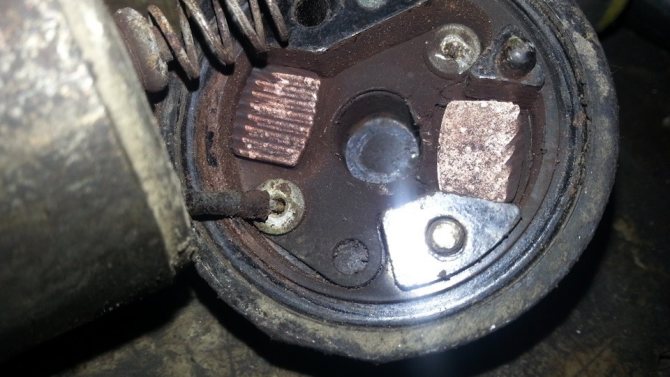

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Обнаружили, что все работает в «самостоятельном режиме», но в совокупности отказывает? Значит, точно – неисправности имеет втягивающее реле, и его следует заменить.

Данный компонент системы представляет собой простой электромагнит.

Этот электромагнит включает в себя:

1. непосредственно сам корпус, выполненный из немагнитной основы;
2. так называемый якорь, который также является магнитом;
3. обмотку, установленную в корпусе устройства;
4. два медных контакта, а также пластину, которая их замыкает.

Что касается принципа функционирования, то он довольно простой. К реле подводится два проводка — от АКБ и от замка зажигания (на этом проводе напряжение появляется только в том случае, если ключ повернут до упора).

Когда водитель отпускает ключ, напряжение исчезает. В ходе образования напряжения начинает работать реле, а обмотка внутри него находится под воздействием напряжения. В результате осуществляется притяжение так называемого якоря, который впоследствии начинает воздействовать на шток, находящийся в нижней части электромагнита.

Втягивающие реле стартера Ваз 2110 в коробке

Данный шток непосредственно связан с перемычкой, предназначенной для замыкания контактов во время появления напряжения. В этот же момент осуществляется перемещение шестеренки относительно шкива механизма. В итоге напряжение начинает поступать на обмотки электромотора, в результате чего маховик вращается, а вместе с ним начинает вращение и коленвал мотора ВАЗ 2110

Что делать, если стартер щелкает, но не крутит

При включении замка зажигания не крутит стартер. Почему стартер не реагирует на поворот ключа зажигания Бывает и такое
Вы поворачиваете ключ в замке зажигания, стартер щелкает, а в ответ – тишина. Согласитесь, ситуация пренеприятная, однако достаточно распространенная. Причин ее возникновения множество, но в данной статье мы остановимся на одной, связанной со стартером, точнее с одним из его элементов – втягивающим реле (далее по тексту ВР).

Характер описываемой здесь неисправности довольно специфичен. Попытка пуска силового агрегата автомобиля сопровождается щелчками ВР, однако якорь стартера не крутит. Автомобилисты, не обладающие достаточным практическим опытом, спешат списать все «грехи» на ВР, не задумываясь о том, что в ситуации, когда втягивающее щелкает, стартер не крутит, пуск не производится, виновным может оказаться любой из элементов системы электрообеспечения, участвующих в процессе.

Так почему не крутит стартер?

Цепочка элементов, работоспособность которых непосредственно влияет на осуществление пуска автомобильного двигателя, складывается из:

• Аккумуляторной батареи.
• Реле стартера.
• Замка зажигания.
• Стартера.
• Втягивающего реле.

Во избежание ошибок в процессе диагностики неисправности рекомендуется поиск дефектов начинать с проверки функционирования аккумуляторной батареи. Она включает два основных пункта:

• Проверка заряда АКБ, контроль полноты контакта клемм аккумулятора с наконечниками проводов, а также их (проводов) осмотр на предмет отсутствия переломов (обрывов).
• Отсутствие контакта силового агрегата с кузовом автомобиля в силу недостаточной затяжки соединения, воздействия коррозионных процессов и т.д.

Итак, попробуем разобраться с ситуацией, когда втягивающее щелкает, а стартер не крутит. Во-первых, положение далеко от критического, поскольку хоть какие-то «признаки жизни» системой пуска подаются. А, во-вторых, прежде чем демонтировать стартер, что само по себе не так просто и быстро, попробуйте исключить некоторые дефекты, способные негативно влиять на процесс пуска двигателя:

• Повреждения проводов системы электрообеспечения.
• Недостаточный контакт в местах соединений проводов с элементами системы.
• Нарушение работоспособности замка зажигания.
• Ослабление крепления ВР к корпусу стартера.

После того, как вы определились с тем, что виновником проблемы является непосредственно стартер, и демонтировали его из моторного отсека, необходимо установить степень работоспособности его и ВР. Выполняется это так:

• Возьмите АКБ, исправность которого не подвергается сомнению, и соедините его «-» клемму с корпусом стартера, а «+» со шпилькой, расположенную после ВР.
• Работа стартера станет доказательством неисправности ВР, а «молчание» — предложением для вас поискать причину внутри данного агрегата.

Рассмотрим возможные причины неисправности стартера, симптомы которой мы определили, как «втягивающее щелкает, стартер не крутит, но щелкает»:

• Недопустимая степень износа конструктивных элементов стартера: втулок, щеток.
• Перегорание, обрыв силового провода между ВР и обмоткой стартера.
• Механические деформации (полное разрушение) вилки привода обгонной муфты.
• Замыкание между витками обмотки якоря.
• Обрыв обмотки стартера.

Внимание! Если попытка неудачного пуска двигателя сопровождается всего одним щелчком, причина кроется в отсутствии «массы» корпусе силового агрегата, отсутствии контакта на клеммах ВР или его ослабленном креплении

Видео — Ремонт втягивающего реле стартера своими руками

Ремонт втягивающего реле стартера своими руками

Резюмируя вышесказанное, отметим несколько ключевых моментов:

1. Возникновение проблем с пуском силового агрегата автомобиля требует немедленного их устранения во избежание возникновения ситуации, в которой эксплуатация транспортного средства будет невозможной.
2. Проблема, вынесенная в заголовок статьи, может быть решена самостоятельно, что существенно сэкономит ваши финансовые средства и обогатит вас бесценным практическим опытом ремонта.

Неисправен блендикс или венец Ваз 2110 – как проверить

Бендикс представляет собой устройство, состоящее из двух частей — обгонной муфты, а также шестеренки, которая расположена прямо на ней

Следует отметить, что обгонная муфта непосредственно связана со шкивом стартера благодаря шлицам, установленным по спирали. По этим шлицам осуществляется передвижение механизма в тот момент, когда водитель пытается запустить двигатель.

Блендикс Ваз 2110 в идеальном состоянии

В том случае, если стартер не щелкает и не работает или работает медленно даже на горячую, усть проблемы может заключаться именно в бендиксе. Помимо этого, на устройстве располагается еще одна вилка, состоящая из двух металлических пластин, установленных непосредственно на обгонной муфте. Эта вилка крепится к двум противоположным точкам элемента. Один из краев пластин выполнен в виде прямоугольника.

Когда водитель проворачивает ключ в замке зажигания, втягивающее реле оказывает воздействие на эти пластины. Далее шестеренка перемещает по шкиву с помощью шлицев до того момента, пока элемент не сцепится с венцом маховика.

Проверка обгонной муфты стартера Ваз 2110

Холодный двигатель заводится без малейших проблем. Вы спокойно едете, где-то останавливаетесь – зайти в магазин или по другим делам. Возвращаетесь через несколько минут, и сталкиваетесь с неприятностью: стартер щелкает, а работать отказывается. И только после остывания двигателя машина заводится.

Первый виновник такой ситуации – обгонная муфта (в народе – бендикс, от названия известного производителя этой детали). Лучше заменить ее на редукторную.

Но проверяете, а неисправности нет? Черед за проводами, идущими на аккумулятор. Осмотрите их внимательно. Вполне возможно, что именно замена провода решит все вопросы.

Стартер Ваз 2110 в разобранном состоянии

Может быть и другая ситуация: в пути начинает самопроизвольно выключаться магнитола, невзирая на ваши попытки ее включить. Остановившись посмотреть, и заглушив свой ВАЗ 2110, вскоре обнаруживаете, что от стартера-то добиться проворачивания не получается. Проверили АКБ, все в порядке, но машина, которая до этого нормально заводилась, вдруг артачится.

Начинаете толкать, и срабатывает, снова все работает. Почти наверняка – проблема в бендиксе.

Пошаговая инструкция замены стартера Ваз 2110

Для того, чтобы снять и заменить неисправный стартер Ваз 2110 на необходимо будет выполнить следующий порядок действий:

1. Снимаем минусовую клемму с аккумуляторной батареи
2. Отключите управляющий провод тягового реле.



3. Снимите плюсовую клемму стартера, используя ключ на “13”
4. Открутите крепежные гайки крепления стартера к картеру сцепления.
5. Снимаем стартер



6. Используя головку на “10”, открутите гайку вывода тягового реле.
7. Далее снимите наконечник провода.
8. Потом при помощи головки на “8” открутите крепежные болты тягового реле и снимите его.
9. В самом конце снимается прокладка, которая уплотняет соединение передней крышки стартера и реле.
10. Достаньте из передней крышки якорь тягового реле и пружину.

Стоимость ремонта реле стартера автомобиля

Проделать всю работу по проверке и замене реле стартера можно в любом автосервисе. Данная процедура будет надежнее, так как выполняться будет квалифицированными специалистами. Стоимость данной услуги стартует от $10 и выше. Стоимость самой детали реле стартера колеблется в пределах от $10 до $25 в зависимости от модели автомобиля и качества механизма. Если же брать иномарку, то цена может быть и выше $50.
