Особенности конструкции

Несмотря на свою простую конструкцию, помпа любого автомобиля, включая и ВАЗ 2110– элемент достаточно нагруженный, все из-за того же привода, поэтому она запросто может выйти из строя. Виной тому обычно является подшипник насоса.

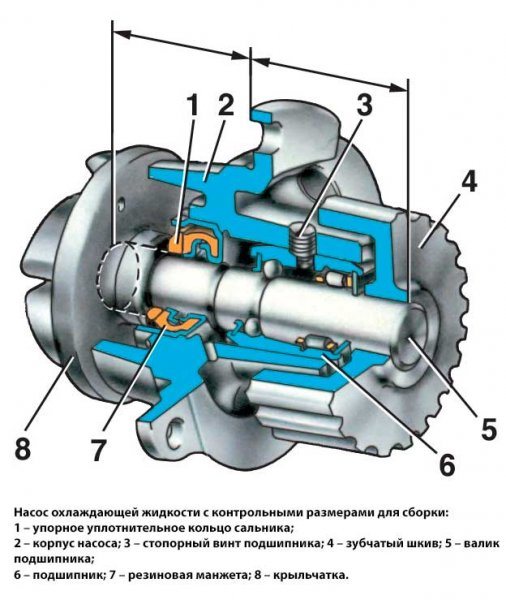

По сути, помпа состоит из:

• вала;
• корпуса;
• подшипника;
• сальников;
• зубчатой шестерни и крыльчатки.

Advertisements

Все просто – на вал с одной стороны посажена шестерня, а с другой – крыльчатка. Между ними на валу размещены подшипник и сальники, которые расположены внутри корпуса.

Этим корпусом помпа крепиться к блоку цилиндров. При этом крыльчатка находится внутри рубашки охлаждения, а шестерня – снаружи ее. Вращаться шестерню, а вместе с ней и крыльчатку, поскольку они закреплены на одном валу, заставляет привод ГРМ.

При этом шестерня не всей своей рабочей поверхностью контактирует с приводом, а лишь половиной.

А поскольку ремень ГРМ должен быть постоянно натянут, то подшипник помпы все время испытывает одностороннюю нагрузку, которая в конечном итоге приводит к его выходу из строя.

Это, в целом, и является основной причиной поломки водяного насоса у ВАЗ-2110 и не только.

Обзор разбор помпы ваз 2108 . 2110 .2114 Приора 2170

Звук убитой помпы Ваз 2110

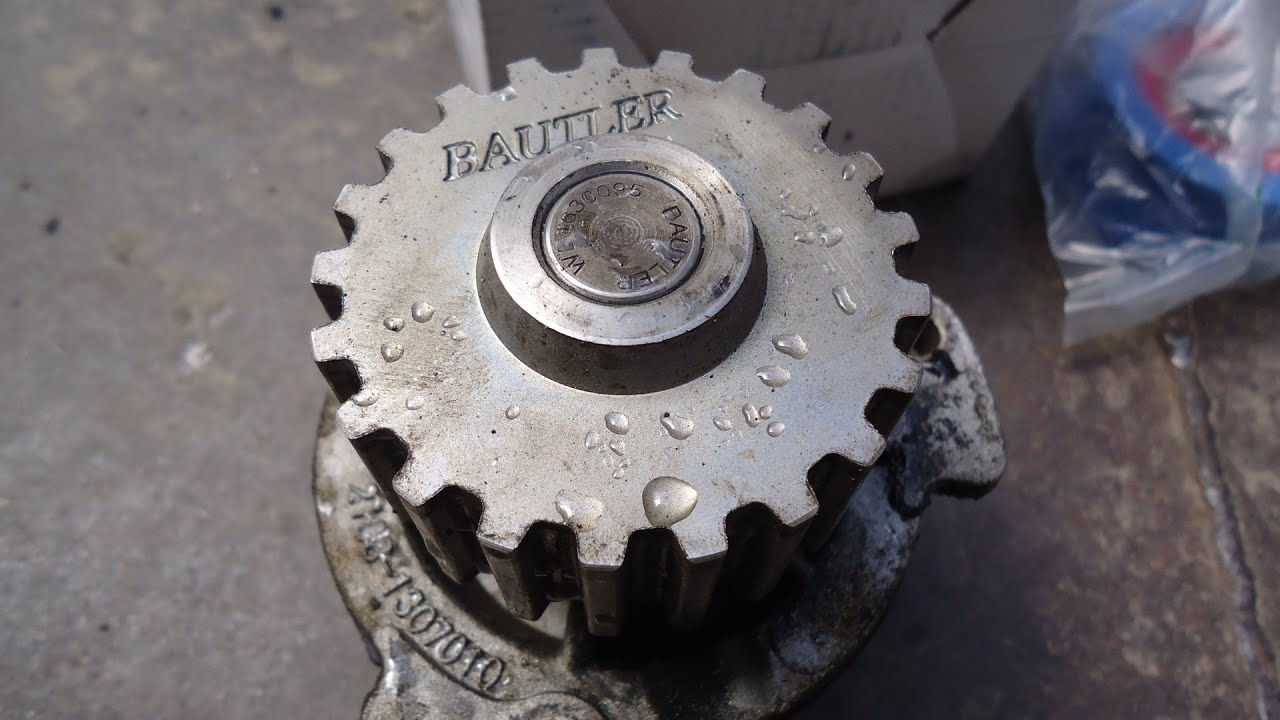

Замена Помпы Ваз 2110

Причины неисправности

Выделяют следующие причины, которые влияют на ухудшение работоспособности механизма:

1. Повреждение вращающихся компонентов крыльчатки: при интенсивном режиме работы обламываются маленькие крылышки вращающейся части. Особенно это характерно для пластиковых крыльчаток. Когда крылышки отламываются, насос больше не может нагнетать антифриз с нужной интенсивностью — двигатель постоянно перегревается.
2. Засор дренажного отверстия. Данная неполадка приводит к тому, что антифриз не может полноценно циркулировать по контуру. Засор дренажа можно легко выследить без снятия помпы. Если у вас имеются подозрения насчёт засора сливных отверстий, просто запустите салонный отопитель.
3. Рассинхронизация шкивов элемента и ГРМ. В этом случае сальники и подшипники работают в экстремальном режиме, изнашиваются чрезвычайно быстро. Причина такой поломки — фабричный дефект: либо использовали некачественные материалы при сборке, либо использовали ненадёжного сборщика.

Рекомендуем: Как сделать размораживатель стёкол своими руками?

Нужно подробнее высказаться по поводу третьей причины. От заводского брака не застрахован ни один автовладелец. Но в данном случае все серьёзно с приставкой «гипер». Если установить помпу с потенциальным рассинхроном, то использование такого дефектного узла приведёт к резкому увеличению износа ГРМ. В лучшем случае шофер может столкнуться с обрывом ремня, в худшем — «стуканут» клапаны.

К износу охладителя может также привести хронический перегрев ДВС, вызванный иными факторами.

Ещё один маркер износа (который, правда, можно увидеть лишь разобрав механизм) — это люфт вращающихся деталей. Люфт свидетельствует о скором выходе из строя шкивов, смещении центральной оси и порче сальников.

Последний лайфхак для автомобилистов, которые не желают снимать помпу, но хотят достоверных сведений о её функциональном состоянии. Внимательно осмотрите место стыка охладителя с ДВС. Если имеются выраженные подтёки антифриза, то водяному насосу осталось недолго жить.

Замена ГРМ и Помпы ВАЗ

Расположение помпы

На ВАЗ 2110/11/12 водяной насос расположен на блоке цилиндров с правой стороны. Это обусловлено конструктивными особенностями газораспределительного механизма, так как крыльчатка начинает вращаться только после запуска двигателя и ремня ГРМ. То есть конструкция механизма газораспределения изначально предполагает использование помпы.

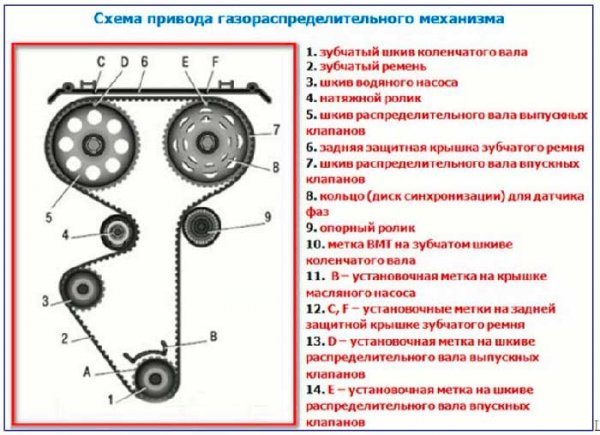

Водяной насос входит в состав механизма газораспределения и устанавливается с правой стороны блока цилиндров

Для чего нужна помпа в автомобиле

Если мы говорим о работе мотора автомобиля, то тут же затрагиваем тему его охлаждения. Действительно, без качественного охлаждения двигатель не сможет работать долгое время и обязательно «закипит». Благодаря циркуляции охлаждающей жидкости и становится возможной эксплуатация двигателя в любое время года при любых внешних условиях.

Силовой компонент на ВАЗ десятого семейства имеет довольно сложное строение. В рабочем цикле поршни сильно трутся между собой, что неизменно приводит к сильному нагреванию поверхностей. Предотвратить перегревание мотора можно единственным способом — постоянно поддерживать нужный температурный режим в зоне трения посредством циркуляции охлаждающей жидкости. Именно для этого в конструкции ВАЗ и предусмотрена система охлаждения.

Охлаждающая жидкость (тосол или антифриз) заливается водителем в бачок расширения машины. Из него жидкость передаётся по патрубкам в водяной насос, а оттуда уже поступает к радиатору и блоку цилиндров. Водяной насос (или помпа) призван перекачивать тосол по системе в период работы двигателя. То есть помпа запускается вместе с мотором и отключается после того, как водитель глушит машину. Без помпы вся система охлаждения может считаться бездейственной, так как только насос может создать быструю циркуляцию жидкости по всем частям системы.

Помпа призвана создавать в системе охлаждения необходимое давление для перемещения жидкости.

Устройство в металлическом корпусе обеспечивает непрерывную циркуляцию тосола по системе охлаждения

Как определить поломку помпы ВАЗ 2112

Помпа представляет собой устройство с лопастями, центробежного типа. В движение приводится с помощью зубчатого ремня привода газораспределительного механизма, через шкив коленчатого вала. Устройство находится в алюминиевом корпусе, внутри которого осуществляется вращение валика в двухрядном подшипнике, с запасом пластичной смазки на весь период эксплуатации. Винтом стопорится наружное кольцо подшипника. Зубчатый шкив напрессован впереди валика, крыльчатка смонтирована на заднем конце. Торец крыльчатки удерживается упорным кольцом, изготовленным из графитосодержащей композиции. Под ним расположен сальник. Цельная конструкция не позволяет выполнить качественный ремонт узла, поэтому при обнаружении поломки нужна полная замена помпы на ВАЗ 2112.

Факторы, определяющие неисправность насоса ВАЗ 2112

• Одним из основных признаков поломки помпы является образование люфта приводного шкива конструкции. В этом случае шкив начинает болтаться, что указывает об износе подшипников и скором выходе из строя насоса.
• Изношенные подшипники могут издавать характерный шум, а из-за плохих подшипников натяжным роликом может истираться ремень ГРМ. Выявить подобный дефект можно на ощупь, сняв ремень ГРМ и прокрутив рукой шкив насоса или покачать его с одной стороны в другую, если зазор есть его сразу будет видно. В результате очень скоро ремень может соскочить со шкивов, а это способствует удару поршней о клапана и деформации последних. Спасти ситуацию должен срочный ремонт водяного насоса или его замена.
• При обнаружении следов охлаждающей жидкости возле дренажного отверстия, расположенного внизу корпуса насоса, необходимо обратить внимание на сальниковое уплотнение. Дальнейшее использование неисправного элемента нельзя, течь будет усиливаться, что может привести к большим неприятностям, вплоть до заклинивания двигателя от перегрева. В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

Замена помпы на авто ВАЗ 2112

Порядок замены помпы ВАЗ 2112 включает в себя снятие насоса с двигателя. Для этого:

• Ослабляются колесные гайки у правого переднего колеса.
• Автомобиль поднимается домкратом, снимается колесо.
• Для доступа к шкиву коленвала у брызговика двигателя выворачивается саморез крепления.
• Ослабляется фиксация к планке, генератора, выкручивается тонкий большой длины болт, удерживающий натяжитель к ремню генератора, затем за ремень генератор(см.Ремонт генератора: делаем все своими руками) подтягивается почти до упора в двигатель.
• У шкива двигателя откручивается болт крепления.

Совет: Чтобы открутить болт нужно застопорить коленчатый вал, иначе он будет проворачиваться вместе с крепежом.

Для выполнения этой операции понадобится посторонняя помощь, для включения четвертой или пятой передачи и нажатия с силой на тормоза. С помощью удлинителя, ключом на «17» выкручивается болт. Итак:

• Высвободив от ремня генератор, снимается с коленвала шкив.
• Опереть поддон двигателя на деревянную прокладку. При этом штатный домкрат, для страховки, нужно оставить на месте.
• Полностью разбирается привод газораспределительного устройства: снимаются передняя крышка кожуха, ролики, ремень, зубчатый шкив на распределительном валу, задняя крышка кожуха.
• Откручиваются болты фиксирующие помпу, как показано на фото.

Освобождение помпы от фиксации тремя болтами

• Вытащить насос, из-за большой ширины зубчатого шкива устройства, не дает лонжерон. Поэтому с помощью монтировки или лома отодвигается от лонжерона двигатель.

Совет: Для того чтобы не было повреждений элементам необходимо между лонжероном и монтировкой положить небольшую деревяшку.

• Вытаскивается насос

Извлечение насоса ВАЗ 2112

Установка нового насоса

• Удаляется скребком или ножом старая прокладка. Необходимо следить, чтобы не повредилась чугунная поверхность блока.
• Устанавливается новая прокладка. Изготовленная из картона, смазывается с двух сторон герметиком, ставится на помпу, затем устанавливается узел на блок.

Совет: При установке новой прокладки лучше, если она будет выполнена из паронита, цена которой немного выше картонной, применять герметик для нее не нужно. Необходимо обратить внимание, чтобы все отверстия совпадали на прокладке и фланце нового насоса.

• Окончательная сборка выполняется в обратном порядке.

Ресурс

Помпа вроде как расходником не является, но все же она тоже подлежит периодической замене. Но в отличие от расходных материалов, определенного ресурса у нее нет.

Один насос может отходить и 100 тыс. км, а другой и до 20 тыс. км не дотянет. Все зависит от качества изготовления самой детали, а также от правильности и периодичности проведения технического обслуживания, а именно – проверки и регулировки натяжения ремня привода ГРМ.

Перетянутый ремень может сократить срок службы насоса, причем значительно.

К чему приведет несвоевременная замена помпы

Но если несвоевременно осуществить замену помпы ВАЗ-2110 (инжектор 8 клапанов), то можно получить такие последствия:

1. Обрыв или повреждение ремня привода ГРМ. Придется проводить более серьезный ремонт, так как очень часто нарушается целостность клапанов или даже головки блока. Порой даже поршни приходят в негодность.
2. Происходит чрезмерный нагрев мотора, нарушается целостность резиновых элементов – патрубков, прокладок, разрушается прокладка ГБЦ, клапанная крышка, компоненты поршневой группы.

Цена замены помпы на ВАЗ-2110 (8 клапанов) в мастерских составляет около 1500-2000 рублей. Чем сложнее ремонт, тем он дороже. Если требуется менять ролик и ремень газораспределительного механизма, стоимость возрастает.

Стоит отметить, что заменить помпу на «десятке» можно и самостоятельно, никаких трудностей это не вызовет.

Поломка и признаки

Есть несколько характерных признаков, на основе которых можно распознать выход из строя помпы жидкости охлаждения:

• Возникает гул или звук, похожий на шелест, возле привода ГРМ;
• Из посадочного гнезда насоса наблюдаются следы подтекания жидкости охлаждения;
• Произошли механические повреждения ремня — потрескался, расслоился, разломались зубцы;
• Двигатель начал чрезмерно перегреваться;
• Уровень жидкости охлаждения падает ниже нормы, даже при доливке;
• Жидкость плохо циркулирует по системе.

Наиболее часто помпа выходит из строя по причине поломки подшипника. Он, в свою очередь, ломается из-за износа или неправильно осуществленной установки натяжения ремня ГРМ. Если такие неполадки обнаружились, необходимо полностью заменить насос.

Последствия игнорирования

Если игнорировать поломку насоса, и не выполнять никаких действий по ремонту или замене, это может привести к печальным последствиям. А именно:

1. Повреждается или обрывается ремень ГРМ. Его затем придется ремонтировать, менять ГБЦ, газораспределительный механизм, поршневую группу;
2. Перегревается мотор. Из-за этого могут разрушиться все резиновые элементы соединения системы охлаждения двигателя, прокладка головки блока цилиндров, клапанной крышки, резиновые компоненты поршневой группы.

Согласно руководству по эксплуатации, замену помпы с ремнем и натяжными роликами следует выполнять через каждые 50 тысяч километров пробега, либо про появлении признаков износа элемента.

Актуальная стоимость новой помпы составляет до 1000 рублей. А цена услуг по замене на СТО — еще 1000 рублей. Если вы не хотите тратить такие деньги на автосервис, тогда замену вполне можно провести своими руками.

Вышла из строя помпа ВАЗ-2110

Правила покупки

Если вы собираетесь менять помпу, то для начала вам предстоит приобрести новую деталь. Чтобы ее выбрать, соблюдайте несколько простых правил.

Правило	Пояснение
Выбирайте хорошего производителя	Сегодня на рынке есть масса насосов, выпущенных самыми разными компаниями. Доверяйте только проверенным брендам. Избегайте китайских подделок
Ориентируйтесь по каталожному номеру	Для штатной помпы ВАЗ 2110 каталожный номер 21081307010
Заводская упаковка	Изучив руководство и образцы, можно обнаружить несколько отличительных особенностей заводской упаковки. Их научились подделывать, потому будьте внимательны
Прокладка в комплекте	Ответственные и добросовестные производители обязательно в комплекте с новой помпой предоставляют прокладки. Если их нет, тогда это запчасть сомнительного качества, либо продавец извлек ее, чтобы продать отдельно. Проверьте в сети, предусматривает ли производитель, насос которого вы покупаете, прокладки. Если да, тогда все претензии к продавцу
Гарантийный талон	Обязательно убедитесь, что в коробке есть талон гарантии. Он позволит вам поменять агрегат на новый или получить обратно деньги, если устройство окажется дефектным

Признаки неисправности помпы

Благодаря вращению насоса, приводимого в движение ремнём ГРМ, крыльчатка осуществляет циркуляцию специальной жидкости (тосол, антифриз) по малому и большому контуру системы охлаждения. Повреждённый насос, может стать причиной перегрева двигателя или повлечь обрыв ремня газораспределения. Чтобы избежать экстренной ситуации в дороге, следует вовремя делать профилактический ремонт. На ВАЗ 2110 с двигателем 8 клапанов, предзнаменование замены помпы возможно узнать по симптомам, описанным ниже.

Как проверить помпу на ВАЗ 2110/2112

Водитель, если существует подозрение на неисправность работы водяного насоса, может проверить этот узел без обращения в автомастерскую. При этом не нужно снимать помпу с машины, вся процедура проверки выполняется в течение 10 минут:

1. Прогреть двигатель до штатной рабочей температуры (на ВАЗ десятого семейства — 91 градус).
2. Надеть на правую руку перчатку.

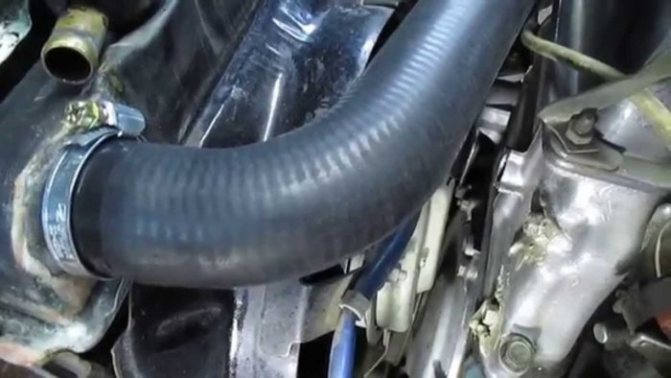

3. Пережать рукой патрубок подачи жидкости, которая поступает от радиатора. В том случае, если помпа нормально работает, то вы сразу же сможете почувствовать давление тосола внутри патрубка. Если при нажатии шланг легко сжимается, то циркуляция охлаждающей жидкости сильно заторможена, что свидетельствует о поломке помпы.

Для выявления неисправностей помпы достаточно пережать патрубок подачи тосола — если шланг сопротивляется сжатию, значит, давление в системе стабильное

Выполняя проверку, необходимо соблюдать осторожность, так как тосол очень сильно нагревается в процессе работы мотора: можно обжечься о горячие патрубки и поверхности двигателя.

Симптомы неисправности

Признаков поломки помпы несколько, причем они могут быть явно выраженными, или же определить неисправность можно только после диагностики.

Сигналами же о том, что водяной насос пришел в негодность, являются:

• Повышенная шумность при работе мотора со стороны ремня ГРМ, возможен писк;
• Постоянное и значительное уменьшение уровня охлаждающей жидкости в расширительном бачке и следы подтеков охлаждающей жидкости со стороны приводного шкива коленчатого вала;
• Сильный люфт насоса.

Как видно из списка, все эти признаки дает сильный износ подшипника и сальников.

Некоторые утверждают, что неисправность помпы ведет к повышению температуры при работе силовой установки.

Но это бывает в очень редких случаях, когда из-за коррозии лопасти крыльчатки практически полностью разрушаются. Из-за этого помпа просто физически не может придавать движение жидкости.

Но такая неисправность – единичные случаи, в целом же, повлиять на температурный режим помпа не может из-за того, что она постоянно находится в движении.

Но и игнорирование проблемы с работой насоса тоже ни к чему хорошему не приведет.

В лучшем случае подшипник и сальники настолько износятся, что вообще не будут препятствовать вытеканию охлаждающей жидкости.

А поскольку в корпусе помпы есть дренажное отверстие, то через него антифриз уйдет быстро, а это уже действительно может привести к перегреву мотора.

Значительно хуже, если подшипник из-за сильного износа разрушиться и приведет к заклиниванию помпы.

Результатом этого является порыв ремня и возможное столкновение клапанов с поршнями. А это уже – капитальный дорогостоящий ремонт силовой установки.

Рекомендуется.

Проверять помпу каждый раз, когда производится замена приводного ремня. Ну, и при появлении любого из признаков неисправности, следует сразу же проверить состояние насоса, и при надобности его заменить.

Здесь отметим, что повышенный гул и писк может давать не только насос, а и натяжной ролик, поэтому необязательно причиной шума является помпа.

Но при выявлении несправного элемента стоит проверять обе указанные детали. Благо, они располагаются рядом, поэтому определить, что стало причиной повышенного шума помпа или ролик, несложно.

Как проверить помпу ВАЗ 2109, ВАЗ 2110 собственными силами

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Водяная помпа – это очень важных узел в системе охлаждения двигателя внутреннего сгорания.
Неисправность водяной помпы Ваз 2109 может привести к перегреву двигателя. То есть, к последующему капремонту движка и даже возможной его замене, но это в крайних случаях.

Как проверить помпу ВАЗ 2109

Что бы уберечь себя от лишнего ремонта, необходимо заранее диагностировать неисправности помпы. Из этого возникает вопрос, как проверить помпу ВАЗ 2109, ВАЗ 2110 собственными силами.

Самое главное не нужно паниковать и торопиться с ее заменой, а окончательно убедиться в ее не работоспособности и выполнить диагностику по ниже описанной инструкции. Итак, начнем по порядку.

Как проверить помпу Ваз 2109, ВАЗ 2110 самостоятельно.

1. Начнем с первого и довольно распространенного способа проверки. Для этого нужно сжать верхний патрубок от радиатора на горячем двигателе.

На исправной помпе можно почувствовать давление жидкости. Нужно быть осторожным при такой проверке, потому что охлаждающая жидкость все же имеет высокую температуру.

2. При неисправном сальнике тосол или антифриз будет просачиваться через контрольно-вентиляционное отверстие помпы. Первым делом нужно отвернуть защиту ремня газораспределительного механизма и посмотреть имеются ли отложения коричневого цвета возле отверстия.

При их наличии следует сделать ремонт данного узла или заменить водяную помпу полностью.

3. При неисправном подшипнике помпы там можно будет услышать воющий звук. При обнаружении люфта на валу следует заменить подшипник.

4. Если отсутствуют внешние признаки поломки водяной помпы Ваз 2109, а двигатель греется выше нормы, следует демонтировать ее для определения внутренних повреждений.

Самые распространенные неисправности:

• Коррозия лопастей если они металлические.
• Поломка лопастей, если они изготовлены из других материалов.
• Износ подшипников.
• Течь через сальник (фибру).

Провести ремонт помпы Ваз 2109 можно и самостоятельно, но многие все же это делать не рекомендуют из за того, что это получается не выгодно, да и для кого то легче установить новую, хотя ремонт вполне возможен, но здесь многое зависит от самой поломки и ее цены.

Обратная установка требует аккуратных действий. Прокладку и крепежи болтов нужно намазать герметиком.

Болты сначала заворачиваются от руки, потом докручиваем ключом с нужным усилием, но в разумных пределах, что бы не сорвать резьбу.

После сборки, по хорошему нужно подождать 2-3 часа пока высохнет герметик, и заливаем охлаждающую жидкость.

Перед запуском двигателя следует избавиться от воздуха в охлаждающей системе. После долить жидкость до нужного уровня.

Окончательным этапом ремонта будет проверка стыков на предмет утечки, нужно просто завести двигатель и прогреть его до рабочей температуры.

Выбираем помпу на свой автомобиль

Итак, вами было принято решение о замене помпы. Теперь нужно пойти в автомагазин и купить нужный элемент. Однако продавцы предлагают огромный ассортимент самых разных водяных насосов для ВАЗ 2110/2112 — какой насос выбрать, чтобы и с ценой не прогадать, и в качестве не ошибиться?

Цена помпы на 8-клапанный двигатель ВАЗ 2110/2112 составляет от 800 рублей, на 16-клапанный — от 1 тыс. рублей. Однако независимо от стоимости и яркости упаковки при покупке нужно обязательно обращать внимание на следующие детали:

• производитель (брать продукцию только тех фирм, которые вы хорошо знаете);
• помпа имеет свой номер по каталогу (например, штатная «вазовская» помпа по всем каталогам в автомагазинах и на интернет-сайтах идёт под номером 21081307010);
• насос продаётся в чистой непромятой упаковке;
• в комплект входит прокладка;
• вместе с насосом предоставляется заводская гарантия качества.

Автолюбители предпочитают помпу производства ТЗА. Водяной насос отечественного производителя легко монтируется, долго служит и стоит недорого. Однако есть риск приобрести бракованный товар.

Изделие российского производства характеризуется доступной стоимостью и высоким качеством работы

ВАЗ 2110, 2112 (16 клапанов) замена помпы своими руками. Фото и видео инструкция

На ремонте у нас находится автомобиль ВАЗ 2110, 2004 года выпуска, с двигателем 1.5 литра (16 клапанный), пробег 185 тыс.км., из помпы полился антифриз, необходима замена. Покажем как можно выполнить эту процедуру своими руками.

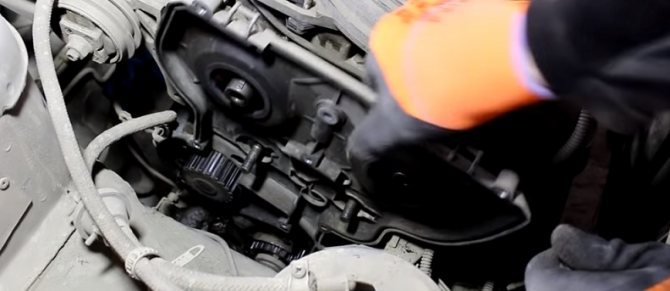

Открываем капот, откручиваем верхнею крышку:

Поднимаем машину, снимаем колесо. Бампера тут нет, если у вас он стоит, то проще работу будет производить сверху. Ослабляем гайку на 13:

При помощи головки на 10 и гибкого удлинителя ослабляем болт натяжителя:

Ослабляем гайку нижнего крепления генератора:

Освобождаем ремень и откручиваем шкив коленчатого вала, для этого используем головку на 17:

Снимаем шкив. Откручиваем нижнею крышку. Наживляем обратно болт на коленвал, за него прокручиваем двигатель, выставляя метки, «отливы» должны совпасть с «зарубками»:

Снизу на коленчатом вале должны совпасть точка сделанная методом наплыва и зарубка. Делаем дополнительно метки на шкиве и на ремне с торца, аналогичным образом на коленчатом вале.

Ослабляем гайку натяжного ролика, она под ключ на 17:

Скидываем ремень с помпы. Откручиваем шкивы, держа при этом их ключом:

Выкручиваем болты M6, расположение каждого можете подробнее рассмотреть в ролике:

Помпу держат три болта M6 под головку на 10, выкручиваем их:

Снизу подставляем тазик, куда будет сливаться остатки антифриза, молотком наносим несколько не сильных ударов по шкиву помпы. Демонтируем старую помпу. Обратите внимание на то, чтобы прокладка полностью снялась, в нашем случае небольшой её кусочек остался внутри. Новая помпа у нас фирмы AT, номер для заказа 2112-1307010 (с дюралевой крыльчаткой и паронитовой прокладкой). Устанавливаем новую помпу и собираем всё в обратном порядке, в ролике показано от начала и до конца.

Видео замена помпы в ВАЗ 2110, ВАЗ 2112 16 клапанов

Резервное видео как заменить помпу в ВАЗ 2110, ВАЗ 2112 16 клапанов:

Пошаговая процедура работы

Замена водяного насоса проводится на смотровой яме или эстакаде. Подойдёт и обычный домкрат, однако стоит заранее позаботиться о том, чтобы кузов был поднят с передней правой стороны и надёжно зафиксирован дополнительными упорами.

Процедура замены помпы идентична для ВАЗ 2110/2112 с моторами на 8 и 16 клапанов.

Замена помпы связана со снятием ремня ГРМ и натяжного ролика

После первичной подготовки можно приступать к основным работам:

1. Открыть капот и снять провод от клеммы «минус» на аккумуляторе.
2. Выкрутить крышку с бачка расширения.
3. Опуститься под машину и подставить под блок цилиндров ёмкость.
4. Выкрутить пробку для слива тосола и слить его в ёмкость.
5. После слива установить пробку обратно.
6. Далее снять переднее правое колесо с ВАЗа.
7. Под ним откроется блок ГРМ — ключом на 10 выкрутить три болта кожуха.
8. Удалить кожух с машины.
9. После этого зафиксировать коленчатый вал в самой верхней точки первого цилиндра: включить передачу и провернуть ключом на 19 тот болт, который крепит шкив. Проворачивать нужно до тех пор, пока метка шестерни вала не совпадёт с меткой на заднем кожухе газораспределительного механизма.
10. Между зубьев коленвала лучше вставить большую отвёртку или длинный болт, чтобы обеспечить его статичность.
11. Далее ключом на 17 ослабить ролик-натяжитель, что повлечёт за собой ослабление и ремня ГРМ.
12. Снять сначала ремень, потом сам ролик.
13. Выкрутить те пять болтов, которые крепят нижнюю часть помпы к ГРМ.
14. Затем открутить три болта, фиксирующие верхнюю часть помпы.
15. Корпус помпы легко поддеть отвёрткой и вытащить из гнезда.
16. Место посадки сразу же рекомендуется очистить от пыли и старого тосола. Остатки старой прокладки нужно удалить.
17. Новую прокладку насоса рекомендуется смазать герметиком с двух сторон и аккуратно разместить в зону посадки.
18. На прокладку установить новую помпу.
19. Работы по сборке проводятся в обратной последовательности.

Нужно ли сливать весь тосол из системы

Водители, самостоятельно меняя помпу на ВАЗ, часто задаются вопросом относительно слива тосола из системы. Насколько необходимо вообще сливать охлаждающую жидкость и если сливать, то сколько литров?

На эти вопросы есть конкретные ответы:

1. Сливать тосол нужно обязательно при выполнении любых работ с элементами системы охлаждения. Слив тосола гарантирует стравливание давления в системе и снижает риск получения травм. К тому же при демонтаже и монтаже помпы из зоны посадки будет постоянно вытекать тосол, что создаст множество неудобств и в конечном итоге приведёт к неправильной замене.
2. Относительно вопроса, сколько тосола нужно слить, есть два варианта решения. Первый основывается на заботе об автомобиле. Как правило, вместе с помпой принято менять и охлаждающую жидкость, поэтому лучше слить тосол из системы полностью. Второй вариант подходит для тех водителей, которые только недавно проводили замену тосола. В этом случае слить можно только часть жидкости из системы (порядка 2–3 литров), чтобы стравить остаточное давление в патрубках.

Соответственно, заливать после замены помпы нужно то количество охлаждающей жидкости, которое было слито перед демонтажом.

Особенности замены на 16-клапанном моторе

Разница в замене помпы на 16-клапанном двигателе сводится только к тому, что у этого мотора установлено два распредвала, а значит и две приводных шестерни.

Поэтому при разборке необходимо совмещать метки на обеих шестернях.

И далее, уже в процессе разборки, следить, чтобы распредвалы не сдвинулись, и не нарушилось их положение.

После установки новой помпы и ремня с последующей его натяжкой обязательно проверяется совпадение меток. То есть коленчатый вал проворачивается несколько раз, затем устанавливаются метки на распредвалах и проверяется совпадение их на маховике.

В этом и вся разница между процессом замены на 8- и 16-клапанном двигателях ВАЗ-2110.

В целом, описанный процесс замены водяного насоса подойдет практически для всех автомобилей, двигатель которых оснащен ременным приводом ГРМ.

Разница, конечно, в некоторых моментах разборки будет, но она не значительна.

Поэтому расписанная последовательность действия является практически универсальной, особенно для автомобилей ВАЗ, начиная с модели 2108.

Ваз 2110,замена помпы.

Ремонт помпы ВАЗ 2110/2112 своими руками

Не всегда у водителя есть возможность заменить неисправный насос. В некоторых случаях можно произвести ремонт устройства, восстановив рабочие функции насоса. Если помпа ещё не выработала свой ресурс (50 тысяч километров пробега), то можно отремонтировать её. Однако ремонт помпы нельзя провести без использования специального ремкомплекта. Это набор резиновых прокладок и деталей, которые чаще всего выходят из строя и нуждаются в замене.

По своему составу ремонтные комплекты для насосов могут различаться — в зависимости от того, какие именно запчасти нужно поменять

К тому же к ремонту придётся основательно подготовиться: место для разборки и ремонта насоса должно быть чистым и ровным.

Разборка помпы

Разборку помпы выполняют в следующей последовательности:

1. Снятая помпа протирается сухой ветошью.
2. С помощью специального съёмника снимается шкив.
3. Молотком с вала сбиваются подшипники.
4. Вал вынимается из корпуса насоса.
5. Снимается крыльчатка.
6. Убирается сальник или то, что от него осталось.
7. Внутренности тщательно промываются и очищаются.

Если помпа протекала, то необходима замена сальника. Причиной свиста на высоких оборотах обычно является сильная выработка вала.

Особенности замены патрубка на помпе

Из-за того, что давление нестабильно, в системе охлаждения часто деформируются шланги для поступления или отвода жидкости. Если патрубок вздут, на нем появились трещины, то резина может «выстрелить».

Чтобы поменять патрубки на помпе, следует:

• ослабить фиксатор хомута;
• удалить хомуты и патрубки;
• убрать крепеж;

• убрать подкапотный патрубок;
• снять патрубки.

На большинстве современных авто в заводских цехах устанавливают помпу №2, поэтому мотор на них легко охлаждается при повышенных нагрузках. На ВАЗ Х поколения дополнительный агрегат монтируется для того, чтобы оптимизировать работу печки в зимний период.

Замена сальника

Сальник представляет собой резиновый уплотнитель, состоящий из металлического обода, пружинки и резины. В любом случае при разборке помпы сальник следует заменить, поскольку резина быстро изнашивается. Порядок действий при замене сальника следующий:

1. С вала снимается старый уплотнитель.
2. Посадочное место очищается от загрязнений.
3. Устанавливается новый уплотнитель.

Причиной протечек помпы обычно является износ сальника

Замена вала и подшипников

Часто из-за большой выработки приходится менять подшипники. Выбить их можно лишь при помощи специальных инструментов (съёмника или гидравлических тисков). Поэтому обычно в помпу ставят новый вал с уже насаженными на него подшипниками.

Вал помпы меняют вместе с подшипниками

Смазка помпы

Периодическая замена смазки водяного насоса заметно увеличит срок его службы. В некоторых конструкциях помпы для смазки предусмотрены специальные отверстия. Если такого отверстия нет, потребуется разборка водяного насоса.

В некоторых водяных насосах для смазки предусмотрены специальные отверстия

Инструкция по диагностике и замене помпы на ВАЗ 2110 без обращения в СТО

Диагностика и замена помпы на BAЗ 2110 своими руками

Водяная помпа дает охлаждающей жидкости возможность свободной циркуляции по системе охлаждения, что позволяет охлаждать нагревающиеся детали. Следствием неисправности помпы может стать перегрев двигателя, его поломка. Именно поэтому важно отслеживать ее состояние и работоспособность. Показатели нерабочей водяной помпы:

1. подтеки около сальника;
2. гудение при работе;
3. плохая циркуляция ОЖ;
4. рост температуры двигателя;
5. снижение уровня ОЖ.

Как удостовериться, что помпа неисправна

Необходимо провести следующие тесты:

1. Прогреть мотор до рабочей температуры, сжать верхний шланг радиатора. Если в системе жидкость нормально циркулирует, водяная помпа исправна.
2. Помпа не должна гудеть. Если подобный звук доносится, можно предположить, что подшипник выходит из строя. В таком случае лучше не откладывать замену помпы.

Замена помпы ВАЗ 2110 своими руками без снятия привода генератора

1. Демонтировать адсорбер, чтоб выполнять работу было удобнее. При этом не нужно отключать провода и шланги.

Диагностика и замена помпы на BAЗ 2110 своими руками

1. Убрать пластиковый кожух с двигателя, затем убрать кожух ремня ГРМ.
2. Поднять на домкрате правую сторону автомобиля, чтобы правое переднее колесо можно было вывесить. Это позволить выставить все по меткам. Можно сделать краской одну пометку. Это облегчит дальнейшую работу.

Диагностика и замена помпы на BAЗ 2110 своими руками

Также ознакомьтесь

1. Снять колесо, чтоб освободить доступ к нижнему болту, который фиксирует пластиковый кожух.
2. В рассматриваемом нами случае состояние ремня ГРМ хорошее, его замена не требуется. Поэтому помпа заменялась без снятия ремня привода генератора.

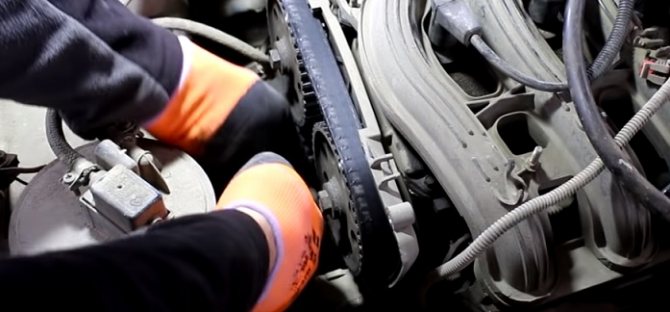

3. Потребовалось демонтировать пластиковый кожух, а также снять шкивы с роликами распредвалов. Это удастся сделать, если натяжные ролики будут ослаблены, а ремень ГРМ снят с них.

Диагностика и замена помпы на BAЗ 2110 своими руками

1. Застопорить шестерни распредвалов с помощью чего-то плоского. Аккуратно открутить их, чтоб не повредить их мягкие зубья.
2. После демонтажа шкивов можно снять пластиковый кожух. Один болт крепления придется откручивать снизу через пространство около колеса. После этого доступ к помпе свободен.

Диагностика и замена помпы на BAЗ 2110 своими руками

1. Водяная помпа ВАЗ 2110 прикрепляется с помощью трех крепежных болтов под шестигранник. Открутить их. После этого, несильно стуча по корпусу помпы, постараться ее вытащить.

Диагностика и замена помпы на BAЗ 2110 своими руками

1. Подставить емкость для слива охлаждающей жидкости.
2. Новая помпа ВАЗ 2110 должна быть хорошо смазана. Кроме этого, лучше нанести на бумажную прокладку тонкий слой герметика и дать ему подсохнуть.

После этого все детали собираются в обратной последовательности:

1. Установить обратно водяную помпу.
2. Поставить пластиковый кожух.
3. Закрепить шкивы распределительных валов на местах.
4. По предварительно сделанным меткам на распредвале надеть ремень ГРМ.
5. Колесом провернуть двигатель, откорректировать правильное натяжение и положение ремня. По завершении установки долить ОЖ.
6. Проверить работу.

Замена помпы ВАЗ 2110 на видео:

Замена ГРМ и Помпы ВАЗ 16v

Рекомендуем почитать
