Неисправности и замена датчика положения дроссельной заслонки ВАЗ 2110 Датчик дроссельной заслонки ВАЗ 2110 (ДПДЗ) является автомобильным потенциометром, передающим регулятору данные о том, как располагается дроссель. Последний может изменять свое месторасположение в зависимости от интенсивности нажима на педаль газа. У основания данного прибора имеется регулятор напряжения.

Его показания фиксирует контроллер и, принимая во внимание имеющуюся информацию, порционно подает бензин. При его поломке к контролеру будут поступать искаженные сведения. Это может привести к приостановке его работы и топливному перерасходу.

В результате сигнального импульса от ДПДЗ контролирующий датчик оценивает текущее размещение дросселя, а по интенсивности перемены сигнала анализируется степень нажима педали акселератора. Это становится решающим обстоятельством для активизации необходимых режимов, а также направления воздушного потока мимо дросселя сквозь запорно-регулирующий механизм холостого хода. ДПДЗ в ВАЗовском авто располагается в моторном отсеке на штуцере дросселя. Он соединяется с валом заслонки.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

• «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
• разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
• повышенные холостые обороты силового агрегата (1500–2500 об/мин);
• машина «не тянет» вследствие потери мощности;
• рывки ощущаются и в процессе езды;
• расход горючего повышается на 10–25%!

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя. Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя.

Проблемы с датчиком положения дроссельной заслонки (ДПДЗ)

https://youtube.com/watch?v=CqiAvXuJyYA

Ваз замена ДПДЗ. Симптомы неисправности, замена.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

• Высокие показатели холостого хода;
• При выключении передачи двигатель может заглохнуть;
• Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
• Динамика разгона существенно ухудшается;
• Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Рекомендуем: Замена сальника распредвала ВАЗ 2109

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

• Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
• Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
• Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
• Замерьте переменный резистор на сопротивление;
• Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
• Медленно начинайте поворачивать дроссельную заслонку;
• Параллельно следите за показаниями на приборе;
• Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

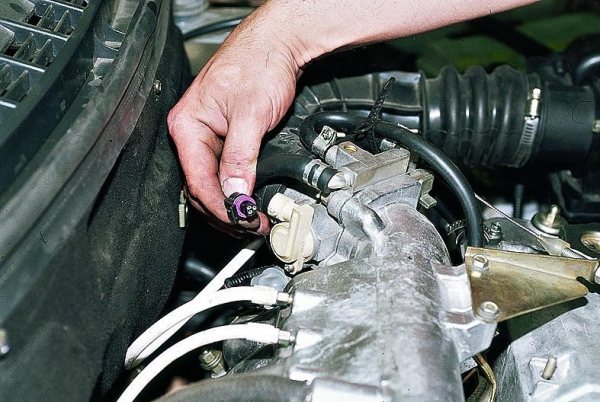

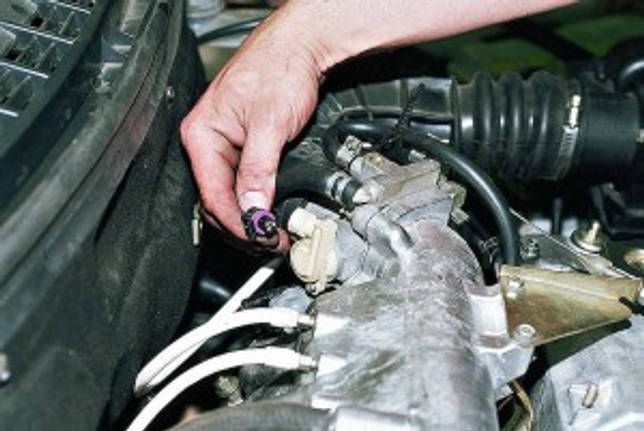

Отключение регулятора

21124 Измерение напряжения на исправном ДПДЗ

Меняем ДПДЗ

Положение дроссельной заслонки на холостых оборотах

Признаки неисправности датчика дроссельной заслонки или почему может отказать дпдз
Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
   поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
2. Резко сбросьте педаль газа:
   неисправность присутствует, если движок после этого действия остановится.
3. Наберите скорость:
   неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

• курсовой устойчивости;
• антиблокировки;
• антипробуксовки;
• противозаносной;
• круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Это интересно: Как снять рулевую тягу без съемника

Типичные неполадки ДПДЗ

Неисправность датчика дроссельной заслонки можно определить по таким признакам как:

• возрастание интенсивности оборотов при отключенной нагрузке;
• ухудшение динамических показателей;
• появление рывков при набирании скорости;
• резкое останавливание мотора на нейтралке;
• сигнальное оповещение лампочкой.

Кроме того существуют иные неисправности. Одной из самых частых является снижение толщины напыления основания в начальной части хода ползунка. Это не дает повышаться линейному уровню напряжения сигнала на выходе. Другая причинная связь может крыться в выходе из строя подвижного сердечника. Поломка какого-то одного наконечника способствует появлению большого количества задиров у основания. Как следствие, ломаются и другие, из-за чего происходит потеря контакта ползунка с резистивной частью.

Датчик дроссельной заслонки можно проверить самостоятельно, выполнив следующие шаги. Первым делом необходимо запустить зажигание, если не загорается сигнальная лампочка, то беремся непосредственно за преобразователь. Мультиметром следует замерять разность потенциалов между «−» и проводом ползунка. Полученные параметры не должны быть выше 0,7 В.

Рекомендуем: 10 способов крепления телефона в автомобиле

Далее нужно развернуть сектор для полного открытия заслонки. Затем опять следует перепроверить напряжение. Показатели должны быть не меньше 4 В. После этого надо включить зажигание, вынуть разъем. Опять померить сопротивление в месте контакта ползунка с одним из выводов. Прокручивая сектор, следить за показаниями мультиметра.

Передвижение стрелки должно осуществляться мягко и неспешно, поскольку толчки и резкие колебания указывают на поломку. Плавность функционирования прибора зависит от состояния пленочного резистора.

Датчик положения дроссельной заслонки бывает нескольких типов: пленко-резистивный и бесконтактный. Первый из них устанавливается заводом-производителем, второй автовладелец выбирает в процессе вождения и эксплуатирования машины. Длительность службы ДПДЗ может колебаться в зависимости от качества и соблюдения технологии при изготовлении прибора. Штатный агрегат можно не менять и 60 000 км, а иногда он требует замены и через 5 000 км.

Приобретая датчик дроссельной заслонки, цена зависит от выбора его типа:

1. Пленочно-резистивные являются самыми часто покупаемыми в кругу автомобилистов из-за бюджетной цены, но их срок эксплуатации практически не выдерживает критики;
2. Бесконтактные – при более высокой стоимости (почти в два раза) длительный срок использования покрывает все расходы. Качественная работа прибора обусловлена действием принципа магниторезистивности. При покупке следует знать, что этот тип прибора функционирует при напряжении постоянного тока, пропорциональном углу открывания заслонки дросселя в системе впрыскивания топлива электродвигателя.

Вал датчика вращается по направлению часовой стрелки со стороны заслонки. Гарантия эксплуатационного срока составляет 3 года. Резистивный датчик водители не ремонтируют, а меняют на бесконтактный – он, бесспорно, надежнее. В его конструкцию входят ротор и статор. На ротор магнитное поле не действует, ведь в его основании лежит магнит. Статор является деталью, достаточно чувствительной к электромагнитному полю. Его сборка связана с программированием, поэтому прибор данной категории часто служит для установки в узлы электроуправления.

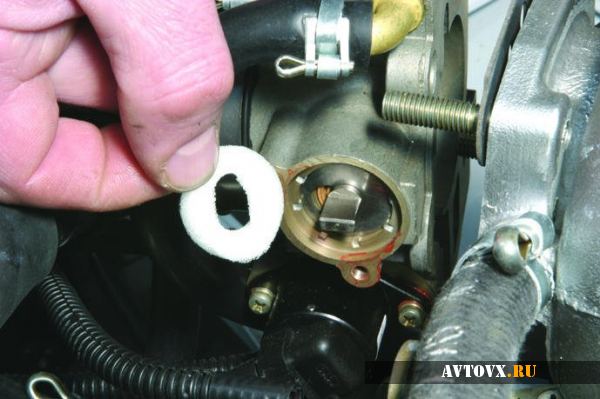

Процедура замены ДПДЗ

Отключаем при помощи соответствующей кнопки «массу» либо просто-напросто снимаем с аккумуляторной батареи минусовую клемму. Очень аккуратно отжимаем защелку из пластмассы на датчике, после чего отключаем проводок, присоединенный к ДПДЗ. Теперь нам потребуется фигурная отвертка, с помощью которой необходимо открутить винты крепления (их два). Установка нового датчика выполняется, как вы сами понимаете, в обратном порядке.

Здесь хочется добавить, что сейчас продается два вида датчиков – пленочно-резистивные и бесконтактные. Пленочные характеризуются эксплуатационным ресурсом в районе 50 тысяч километров пробега, их, как правило, устанавливают на автомобили изначально (на заводе). Бесконтактные устройства, оснащенные элементом Холла, признаются специалистами более качественными. Ресурс их использования почти ничем не ограничивается за счет того, что они функционируют на магниторезистивном принципе.

Но будьте готовы выложить за бесконтактный датчик достаточно большую сумму. По сравнению с пленочными элементами они стоят действительно дорого. При монтаже нового датчика следует очень тщательно затягивать болты крепления. Если затяжка будет недостаточной, устройство сломается достаточно быстро. Кроме того, не забудьте поставить новую прокладку из поролона вместо той, которая имелась на ДПДЗ ранее.

• Распечатать

Главная →

Устройство →

Топливная и выхлопная системы →

Система впрыска топлива →

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Рекомендуем: Как и когда нужно менять тормозные диски – все об этой процедуре

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

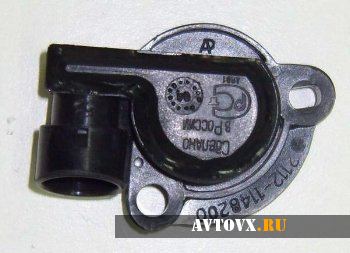

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

• Бензиновых инжекторного типа.
• Типа моновпрыск.
• Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Это интересно: Реле указателя поворотов – современное новшество

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Правила чистки

Прежде, чем извлечь и почистить дроссельную заслонку, необходимо купить специальный очиститель для нее. Производителей много, выбор достаточный. Из недорогих эффективен Abro.

Разборка:

• Нужно снять крышку двигателя (пластиковую декоративную);
• Снизить давление в охладительной системе, открутив пробку расширительного бачка;
• Ослабить хомуты и снять шланг с воздушного патрубка принудительной вентиляции;
• Снять с помощью отвертки шланги подогрева ДЗ (их желательно пока заглушить);
• Отсоединить тросик, выкрутить крепежные гайки. Теперь снятие дроссельного узла стало возможным;
• Очистителем очень тщательно все отмойте. Чаще всего бывает необходимо использовать иглу, чтобы проверить, не закоксован ли канал для принудительной вентиляции, а также, чтобы почистить его;
• Чистка необходима регулятору холостого хода, для чего его нужно снять и проверить. Если обнаружите, что он клинит, регулировка невозможна, значит, ему нужна замена;
• Промыв, соберите все, как было. Обратите внимание, чтобы прокладка была целой, в нормальном состоянии, тогда ее можно оставить. Если это не так, тогда только замена.
