Схема топливной системы

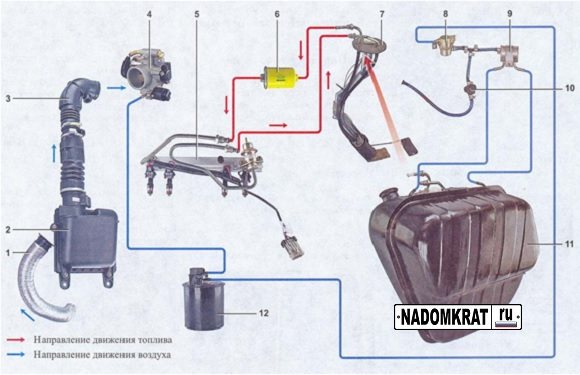

На рисунке изображена схема топливной системы ВАЗ 2114 инжектор.

Топливная система ВАЗ 2114 – это комплекс узлов, обеспечивающих образование топливно-воздушной смеси и его подачу в камеры внутреннего сгорания. Бензин из бензобака (18) откачивается электрическим бензонасосом (19), смонтированным на корпусе бензобака. Затем топливо проходит через топливный фильтр (17), и далее по трубке, подающей топливо (21) проникает в регулятор давления топлива (5), и затем к рампе (3) с форсунками (1).

Уход за системой

Система питания ваз 2114 — довольно надежная, но вместе с тем — хрупкая конструкция. При ее эксплуатации важно следить, чтобы все составляющие были надежно соединены друг с другом, трубы топливной магистрали не имели искривлений, а шланги — протечек.

Кроме этого, периодически (хотя-бы раз в год) следует демонтировать и очищать датчик горючего, расположенный в баке и соединенный с помпой.

1. Отличается большой хрупкостью.
2. Подвергается перепадам температур.
3. Подвергается влиянию конденсата.
4. Активно окисляется при любой негерметичности системы.

Что же касается остального топливного тракта, то уход за ним заключается в использовании качественного горючего, периодической очистке, своевременной замене фильтров, а также промывке форсунок, производить которую необходимо не реже каждых 30.000 км.

Очистка топливной системы ваз 2114

Выполнить эту операцию можно практически на любом автосервисе, причем осуществляться она может двумя различными способами:

• промывкой специальным очистителем;
• очисткой ультразвуком.

Ни тот, ни другой способ не требует демонтажа форсунок или разборки топливной системы, что очень удобно. При этом, ультразвуковая очистка является более кардинальным решением — она может «вернуть к жизни» даже форсунки, не поддающиеся очистке специальной жидкостью.

В завершение стоит еще раз отметить очевидный факт — лучше своевременно проводить очистку и небольшой ремонт элементов топливной системы, чем впоследствии выполнять их дорогостоящую замену.

Ваз обслуживание топливной системы, разборка бензонасоса, замена фильтров

Не работает бензонасос ваз 2114 (полная версия)

Замена сетки бензонасоса, топливного фильтра на ВАЗ 2110 2115

Составляющие компоненты топливной системы

Система подачи топлива представляет собой совокупность узлов и элементов, слаженная работа которых обеспечивает работу ДВС и всего автомобиля.

Бензобак

Бензобак, бак для топлива – емкость, куда заливается бензин. Емкость связана с двигателем посредством топливопроводов и шлангов. Его объем составляет 43 литра. Этого количества бензина хватает на 550 км пробега. Через специальную горловину топливо заливают, по мере его расхода. Горловина представляет собой отдельный узел, который присоединяется к патрубку бензобака и крепится специальным хомутом. Она выходит в заднее крыло со стороны переднего пассажирского сиденья. Такое размещение бензобака и горловины объясняется безопасностью транспортного средства.

Бензобак подлежит замене, если получает аварийные пробои, или стенки бака разрушаются вследствие коррозии настолько, что их нельзя заделать или заварить, и это приводит к вытеканию бензина. Небольшие протечки горючего устраняются ремонтными мероприятиями. В случае протечки шлангов на патрубках, течь устраняют, зажимая хомуты или меняя протекающие шланги.

Топливный насос

Топливный насос – это погружной насос, помещенный в люк бензобака. На верхней картинке бензобак изображен вместе с вмонтированным насосом.

А вот так бензонасос выглядит отдельно:

Сниженное давление в рампе служит причиной для его замены. Цена нового насоса составляет 700 рублей отечественный и до 2200 рублей за импортный.

Топливный фильтр

Топливный фильтр – очистное приспособление, через которое бензин проходит очистку, прежде чем оказаться в рампе. Это очистное устройство располагается под днищем транспортного средства, около выхлопной трубы. Поэтому для замены этого узла необходимо заезжать на яму, или поднимать автомобиль на эстакаду. На рисунке показан новый топливный фильтр для ВАЗ 2114:

Инжекторные двигатели весьма требовательны к качеству топлива, поэтому выбирать фильтр на ВАЗ-2114 следует с давлением 3-5 баррелей и пропускной способностью не более 5 микрон. Топливный фильтр относится к расходным узлам автомобиля. Его необходимо менять по мере заполнения твердыми частицами. Когда фильтр становится неспособным выполнять свою задачу, возрастает расход горючего, двигатель теряет в мощности, или начинает произвольно глохнуть.

Топливная рампа

Приспособление, выполняющее функцию распределителя. В рампе устанавливается требуемое давление и топливо направляется по форсункам. Конструктивно рампа представляет собой металлическую трубчатую планку, разделенную внутри на две секции, разъединенные пружинящей диафрагмой. Через одну секцию под заданным давлением подается топливо, а через другую закачивается воздух, который здесь же смешивается с бензином, превращаясь в топливно-воздушную смесь, подаваемую через форсунки в камеры сгорания. На фото рампа, приобретенная в магазине.А на следующем снимке работающее приспособление, установленное в автомобиле.

Форсунки

Форсунка – это миниатюрный клапан с электромагнитным управлением и распылителем, через который бензин вспрыскивается под заданным давлением в камеру ВС. Число форсунок совпадает с количеством камер в ДВС. Электромагнитные клапаны для вспрыска – это один из самых капризных элементов топливной системы. Они часто засоряются и нуждаются в регулярной прочистке. Другим распространенным дефектом форсунок является замыкание, и тогда их меняют на новые. На рисунке продемонстрирована схема устройства форсунки.

Система трубопроводов и шлангов

Блок утилизации отходов (адсорбер)

Иначе этот узел называется камерой утилизации паров бензина. Его установка была предписана стандартом экологической безопасности ЕВРО-3. Камера представляет собой адсорбер с активированным углем, на который возлагается задача – поглощать пары бензина. Адсорбер соединяется с дросселем, из которого он поглощает испарения. Камера представляет собой комплекс следующих деталей и узлов:

• Непосредственно адсорбер состоящих из активированного угля;
• Клапан продувки. Неисправность этого механизма влияет на давление в системе, так как, если он не откроется и не выпустит пары, они будут скапливаться;
• Гравитационный клапан включается в работу при критических ситуациях, когда возникает опасность перетекания бензина через горловину;
• Сепаратор паров возвращает собранные пары бензина в топливный бак;
• Соединительные трубки паропровода связывают элементы агрегата в цельную систему;
• Клапана, адсорбера;
• Трубка сброса топлива;
• Дополнительные шланги.

На рисунке показана схема узлов адсорбера, одного из элементов топливной системы ВАЗ 2114.

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Статья в тему: Натяжка ручного тормоза на ВАЗ 2114

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

• Ключ на 17;
• Трещотка с головками на 10 и 7;
• Крестовая отвертка.

Далее следуйте инструкции:

1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
3. Отсоедините жгут из проводов, которые подходят к модулю.
4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
5. Отключите аккумулятор.
6. Ключом открутите трубки на бензопроводе.
7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
8. Снимите прижимное кольцо.
9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

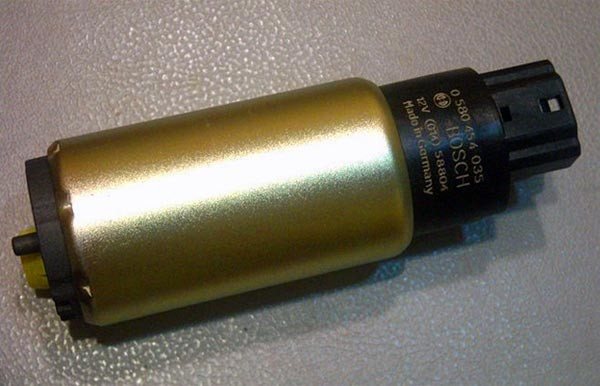

Бензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Выполнив замену электробензонасоса, установите обратно и топливный модуль. Помните, стрелка на модуле должна быть обращена в сторону багажного отсека автомобиля.

Не забудьте выполнить еще одну важную процедуру. Она заключается в необходимости поставить на место аккумулятор и на некоторое время завести двигатель. Это позволит определить, нет ли течи в соединениях. Если они отсутствуют, значит, всю работы вы выполнили абсолютно правильно.

Поделитесь с друзьями в соц.сетях:

Содержание

Ни для кого не секрет, что топливная магистраль автомашины — одна из ее главных составляющих. Любые неполадки в ней сразу же приведут к перебоям в работе мотора и другим серьезным проблемам. Сегодня мы расскажем о том, как устроена топливная система ваз 2114, какие основные составляющие в нее входят и как продлить их срок службы.

Система питания ваз 2114

Как продлить строк топливной системы?

В заключение позвольте дать вам несколько проверенных советов, которые помогут эксплуатировать топливную систему с минимальными поломками и отказами:

1. Заправляйте только качественный бензин на проверенных заправках.
2. Вовремя меняйте топливные и воздушные фильтры.
3. Избегайте езды с полупустым бензобаком, особенно в холодное время года.

За подачу топлива к двигателю ВАЗ 2114 отвечает целый комплекс устройств объединенных в одну топливную систему. Именной ей посвящена данная статья, изучив которою вы узнаете, из чего состоит система питания ВАЗ 2114 инжектор, каков принцип её работы, и какие профилактические меры необходимо принимать для того, чтобы система отработала свой ресурс в полной мере.

Система подачи топлива – главная артерия автомобиля

Топливная система ВАЗ 2114, в сравнении с иномарками, выполнена довольно просто, благодаря чему достигнут высокий уровень её надежности и выносливости. В 2114 стоит инжектор для впрыска бензина в камеры сгорания. Наличие инжектора предусматривает сложную систему дозирования топлива, за которую отвечает ЭБУ контролер(электронный блок управления).

Топливный насос ВАЗ 2114 приводится в действие электроникой. Сам момент впрыска высчитывается благодаря сенсорам, определяющим расположение коленвала автомобиля. При включении бензонасоса топливо через транспортную систему подается к фильтрам, где происходит его очистка от примесей, после фильтров – к топливной рампе.

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

Данная тема обросла разнообразными домыслами и спекуляциями, но мы попробуем расставить все по своим местам.

В техническом паспорте четырнадцатой указано, что двигатель автомобиля требует бензина АИ-95, и нет никаких оснований не доверять рекомендациям производителя.

Другое дело, что у многих автовладельцев, за длительный водительский стаж, накопились рациональные сомнения по поводу существования каких-либо серьезных отличий между 95-м и 92-м бензином. Масла в огонь добавило недавнее заявление главного инженера московского нефтезавода Абросимова А. А. о том, что у нас в стране не делают 95-го бензина, а всё что продается под его видом либо 92-й, либо неизвестно откуда привезенное топливо.

Как свидетельствуют отзывы владельцев ВАЗ 2114, пользующихся исключительно 92-м бензином, никаких неполадок с автомобилем за время срока службы из-за топлива не возникало, и смысла использовать более дорогой аналог они не видят. В прочем, окончательное решение о том, что лить в четырнадцатую, остается за вами.

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

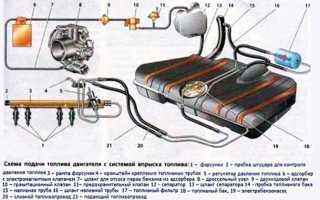

Схема топливной системы
Разберем каждую составляющую по отдельности.

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Профилактика, как правило, сводится к регулярной очистке, и, в случае необходимости, замене фильтра бензонасоса и главного фильтра топливной системы.

Также раз в 25-30 тыс. км. необходима чистка форсунок, которая выполняется исключительно на СТО. Существуют два метода чистки форсунок, ни один из которых не требует их демонтажа:

1. Чистка ультразвуком;
2. Чистка специальной промывочной жидкостью.

Наиболее эффективной и дорогостоящей является ультразвуковая чистка, которая дает возможность вернуть к жизни даже сильно износившиеся форсунки.

Берегите свой автомобиль!

Процесс бесперебойной подачи горючего осуществляется топливным устройством, который обеспечивает поток нужного количества горючих материалов в двигатель при движении автотранспорта.

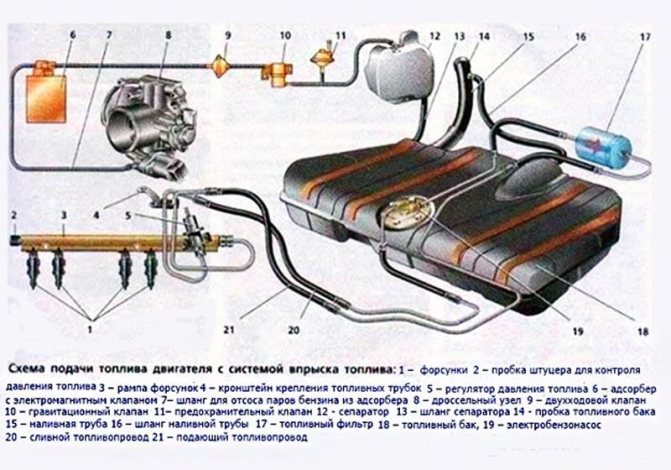

Устройство топливной системы ВАЗ 2114

как промыть бензобак на ваз 2109

После промывки бензобака от грязи, промываем и загрязненный фильтр.Бензобак ваз 2109 (вид спереди снизу).«1» сам топливный бак, «2» — сливная топливная магистраль, «3» — подводящая топливная магистраль. Ваз 21093, 1.5, 1995. Всем привет! Снял бензобак мыл обычной водой, в конце кипятком обдал есть какие нибудь рекомендации? и как сушить бензобак?2109. Меня дед с автобазы учил как промывать.в бак льёш воды с песком,потом все это муторно и рутинно вертиш Узнайте, как промыть бензобак. Несколько способов очистки бензобака от ржавчины иИнструкция по снятию бензобака на примере ВАЗ 2106Качественная промывка бензобака: способы – Затем снимаем сам топливный бак ВАЗ 2109, открутив гайки и придерживая бензобак рукой.4. Промыть бензобак, или, хотя бы вынуть и продуть бензоприёмник. 5. Если совсем никак и нечем – снимите входное в карбюраторе и продуйте. Форум сообщества «ВАЗ: Ремонт и Доработка» на DRIVE2. хочу промыть бак.надоело каждую неделю менять топливный фильтр.подскажите кто с этим уже сталкивался как это правильно сделать и чем лучше его промывать? Для промывки бензобака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бензобакПОЛЕЗНЫЙ СОВЕТ Рекомендуется снимать бензобак на автомобилях ваз 2108, ваз 2109, ваз 21099 с помощником. На отечественных ВАЗ 2110, 2109 он установлен снизу, на ВАЗ 2106 или 2107 сбоку, а на иномарках опять снизу.Нельзя упускать из виду и смену времён года, когда в переходный весенне-осенний период нужно бак чистить и промывать. Промыть топливный бак можно несколькими способами. Промывка электролитом.Замок лючка бензобака «Ниссан» может быть установлен на ВАЗ.

Для полного удаления их остатков с поверхности необходимо промыть бак струёй очень горячей воды.Снятие и замена бензобака. Порядок действий по данной процедуре мы проводили на автомобиле марки ВАЗ 2110, на других машинах (2107, 2109-2114) процедура не — Перед прочисткой следует слить топливо из бака.

Топливный бак автомобилей ВАЗ 2108, 2109, 21099 не имеет сливного отверстия, поэтомуДля этого снимаем его с топливозаборника, тщательно прочищаем зубной щеткой, смоченной в ацетоне. Промываем бензином. Чистка и промывка бензобака. Чистить и промывать бензобак можно только после его полного демонтажа.Замена бензобака, таким образом, выполняется в двух плоскостях — под машиной и в салоне. Конструкция ВАЗ 2108, 2109, 2114 и 2115 не позволяет сделать работу Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115.Снимите с бака датчик 9 уровня топлива. Для удаления загрязнений и отложений промойте бак моющими средствами («Лобомид», «МЛ», «МС»). После изучения ремонтного руководства и данного алгоритма, вопросов о том, как промыть карбюратор ваз 2109 остаться не должно.Процедуру повторить через 5-7 тысяч км. После первого применения прочистите бензобак в качестве профилактической меры. Топливный бак на ВАЗ 2109-2108 находится под днищем автомобиля, и расположен поперек кузова в задней его части. Производить замену бензобака приходится не так часто, так как повредить его довольно проблематично, хоть он ничем и не защищен. После снятия бензобака для его промывки, с него необходимо будет слить весь отстой и после чего залить и тем самым промыть его чистым бензином.Замена бензобака, таким образом, выполняется в двух плоскостях — под машиной и в салоне. Конструкция ВАЗ 2108, 2109, 2114 Для промывки бензобака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бензобакПОЛЕЗНЫЙ СОВЕТ Рекомендуется снимать бензобак на автомобилях ваз 2108, ваз 2109, ваз 21099 с помощником.

Составляющие компоненты устройства

Топливная система ВАЗ 2114 включает:

• бак для хранения горючей смеси;
• бензонасос;
• несколько видов фильтров;
• трубопроводы для передачи горючей жидкости;
• рампу с 4 форсунками;
• регулятор давления;
• крышку на горловине бака.

Стальная топливная емкость служит объектом для хранения горючего, в ней помещен насос высокого давления и контролер показателя наличия горючего, который передает сигнал на контрольную панель. На насосе расположен фильтр грубой очистки, который предотвращает попадания крупных частиц мусора, ржавчины и различных примесей в топливную систему.

Возле бака находится фильтр тонкой очистки, этот агрегат гарантирует тщательную очистку горючей жидкости от главной магистрали до форсунок.

Форсунки помещены на топливной рампе, которая надежно закрепляет их на двигателе. Впрыск топлива осуществляется с помощью блока управления системы. Регулятор давления контролирует уровень впрыскивания жидкости между впускным шлангом и магистралью рампы. Излишек горючей смеси возвращается по форсункам назад, по отдельной линии слива бака.

Температура жидкости, которая выполняет обратный ход, повышается на 6-14 градусов, это происходит потому, что топливо циркулирует под основанием машины и пышущего двигателя, а также трется об стенки шланга.

Такой круговорот горючей смеси повышает температуру общей жидкости в цистерне. Появляются пары горючего, которые по определенной схеме поступают в емкость для горючего и не выходят в атмосферу, топливная система впрыскивания обеспечивает безопасное улавливания испарения, уничтожая пары при работе двигателя.

Перед тем, как провести ремонт или профилактические действия системы питания важно уменьшить давление внутри агрегата. Чтобы не допустить пролив топлива при удалении проводов, важно зафиксировать концы шлангом микрофиброй.

На автотранспорте установлена система подачи топлива ВАЗ 2114, которая эффективно подает горючее при различных наклонах автотранспорта, а также при низком уровне жидкости в цистерне.

Топливная рампа ВАЗ 2114

Топливная рампа служит для установки на нее форсунок. Она представляет собой трубку или полую планку, торцы которой с обеих сторон заварены. При помощи двух болтов ее крепят к впускной трубе на коллекторе.

Топливная рампа ВАЗ 2114

Поддерживается давление в топливной рампе у ВАЗ 2114 перед форсунками за счет регулятора давления топлива. При этом напор горючего должен быть выше, нежели давление во впускном коллекторе, иначе топливо из форсунок не будет впрыскиваться и создавать смесь. У топливной рампы давление должно поддерживаться в строго ограниченных пределах — от 2,9 до 3,3 кг/см.кв.

Замерить давление в топливной рампе необходимо, если возникли проблемы с топливной системой. Убедитесь перед работой, что ТС герметична, отсутствуют микротрещины и протекания, иначе показатели манометра будут недостоверными.

1. В конец приготовленного шланга вставьте манометр и плотно его закрепите, используя хомут.
2. На штуцере давления горючего, который находится на свободном торце рампы, открутите колпачок из пластика. Он закрывает ниппель.
3. Поставьте пустое ведро, чтобы собрать бензин, нажмите на ниппель и стравите остатки давления в рампе.
4. Не убирайте ведро, открутите ниппель.
5. Наденьте на штуцер свободный конец шланга, а на свободный натяните хомут.
6. Затяните на штуцере хомут, чтобы избежать подтеканий.
7. Подкачайте топливо в рампу при помощи бензонасоса.
8. Запустите зажигание, проверьте показания манометра. Как правило, оно составляет 2,9-3,1 кг/см.кв, но не меньше. Если показания упали до нуля, тогда регулятор давления или обратный клапан насоса вышли из строя.
9. Теперь проверьте на холостом ходу. Запустите мотор, посмотрите на показания прибора манометра. Норма — это показатель не меньше 2,5. Если происходит пульсация при этом, датчик поднимается и опускается на 0,2, тогда следует прочистить фильтр грубой очистки.
10. Перед проверкой давления в рампе для инспекции РДТ, снимите с него вакуумный шланг, который идет из выпускного коллектора. При этом давление должно стать 3,0-3,3. Если изменения не произошли или они минимальные, тогда вероятнее всего топливный насос вышел из строя.
11. Отключайте обратку и проверяйте давление при таких условиях. Пережмите обратный шланг от РДТ к баку плоскогубцами. Тогда напор вырастает до 6-7. Если показатели ниже, тогда насос износился. Показатель 4,0 свидетельствует о необходимости очистить трубопровод и фильтр тонкой очистки.

Принцип работы основных элементов топливного агрегата

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Принцип работы и характерные поломки

Топливный насос — это своего рода небольшой электромотор, за счет которого перекачивается топливо, и создается давление в топливной рампе автомобиля ВАЗ 2114. Насос является составляющим элементом топливного модуля.

Конструктивно насос и электродвигатель — это цельный блок. Электрическая его часть омывается топливом, что обеспечивает охлаждение, плюс смазывает поверхности, которые контактируют между собой.

Топливный насос ВАЗ 2114

Признаков поломок бывает много, которые свидетельствуют о выходе из строя или неполадках в топливной системе, а точнее топливном насосе. Практически каждый человек способен обнаружить некоторые из них:

• Двигатель не запускается;
• При попытке запустить мотор, электродвигатель не слышно;
• Двигатель работает с перебоями;
• Возникают рывки при движении на малом ходу.

Причины

Что же касается причин, из-за которых бензонасос выходит из строя, то ими могут быть:

• Поломка предохранителя на насосе;
• Вышедшее из строя реле;
• Поломка электропривода насоса;
• Плохо закрепленные массы блока;
• Поломка самого насоса;
• Отсутствие или плохие контакты на клеммах мотора.

На самом деле электродвигатель ломается крайне редко. Это объясняется активным охлаждением элемента топливом, которое не только охлаждает, но и промывает все его компоненты.

Шидронагнетатель и сеточка

А вот чаще остальных страдает центробежный шиберный гидронагнетатель. Причиной служат мелкие загрязнения в топливе, которые оказываются внутри механизма, трутся о конструкции и изнашивают их. Производительность узла падает, снижается давление. Это ведет к образованию первых признаков износа насоса, повышается шумность работы, двигатель отказывается запускаться. Ремонтировать поломанный насос нецелесообразно, его нужно менять полностью.

Статья в тему: Диагностика и замна датчика вентилятора на ВАЗ 2114

Неполадки и ремонт

Очень часто, у карбюраторов «Солекс» встречается такая проблема, как засорение входного отверстия на первой камере. Это связанно с тем, что после длительной эксплуатации двигателя, на стенках цилиндров появляются частички нагара, которые попадают в камеру, вместе с поступающим в карбюратор воздухом. Ремонт данной неполадки довольно прост. Для того, чтоб очистить отверстия и камеры от нагара, используйте специальную жидкость, которая продается в каждом Автомобильном магазине. Она разъедает частички нагара, и очищает карбюратор. Если такая поломка застала Вас в пути, и под рукой не оказалось баллона с такой жидкостью, то тогда Вам поможет следующая схема действий:

• Не включая зажигания, потяните рычаг подсоса на себя, до упора;
• Заведите двигатель;
• Постепенно и плавно отпускайте подсос, и когда почувствуете, что машина вот-вот заглохнет, жмите на педаль газа до упора. Вам нужно спровоцировать открытие второй камеры, и тогда частички нагара вылетят с отверстия под большим давлением.

Помните, что данный метод избавит Вас от проблемы на некоторое время. Для полного ее решения, обратитесь на станцию СТО, где карбюратору будет сделан ремонт. Еще одна слабая сторона карбюраторов «Солекс» — маленькое отверстие жиклера холостого хода. Это чревато тем, что даже небольшая соринка может забить отверстие, и автомобиль будет глохнуть на холостых оборотах. В такой ситуации ремонт не требуется. Достаточно просто вынуть жиклер, и хорошенько продуть его.

Третья проблема, которая очень часто случается на карбюраторах автомобилей Ваз 2108 – износ прокладки экономайзера. При этом, робота двигателя на холостом ходу будет не стабильная, а отработанные газы приобретут черный цвет. Ремонт осуществляется заменой прокладки.

Редко бывают случаи, когда количество нагара, попадающего в камеру очень большое. Это, в основном, случается с теми автомобилями, на которых вовремя не проводился капитальный ремонт. Так, как описанная ранее схема не поможет Вам добраться до ближайшей станции техобслуживания, нужно действовать более кардинально. Специалисты, в таком случае, рекомендуют отсоединить сапун от карбюратора, направив его поток вниз, используя длинный шланг. Это поможет Вам кое-как доехать до станции, где можно будет провести ремонт.

Помните о том, что нужно периодически чистить Сапун

Не забывайте о том, что карбюратор должен быть правильно отрегулирован. Регулировка карбюратора ВАЗ 2108 происходит следующим образом: винт качества и винт количества закрутите до упора, проворачивая их отверткой по часовой стрелке. Далее, винт количества открутить на полтора оборота, а качества на – на 3,5. Это настройка смеси, при минимальном износе свечей. Если свечи достаточно изношены, добавьте 1 — 1,5 оборота на качество. При нормальной настройке, «Солекс» должен обеспечивать двигателю 800 – 900 оборотов в минуту, на холостом ходу. При таких условиях, ремонт будет необходим очень редко.

Схема системы управления двигателем (ЭСУД) ВАЗ-2113, 2114 и 2115

Схема системы управления двигателем (ЭСУД) Евро-2 Bosch 7.9.7, Январь 7.2 ВАЗ-2113, 2114 и 2115 (2111-1411020-80, 81,82). Мотор 1.5 литра 8 клапанный.

1. — контроллер;
2. — колодка жгута системы зажигания к жгуту салонной группы АБС;
3. — колодка диагностики;
4. — датчик-сигнализатор иммобилизатора(АПС);
5. — блок управления иммобилизатором(АПС);
6. — катушка зажигания;
7. — свечи зажигания;
8. — форсунки;
9. — электробензонасос;
10. — колодка жгута системы зажигания к жгуту электробензонасоса;
11. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12. — колодка жгута системы зажигания к жгуту форсунок;
13. — колодка жгута форсунок к жгуту системы зажигания;
14. — датчик скорости;
15. — регулятор холостого хода;
16. — датчик положения дроссельной заслонки;
17. — датчик температуры охлаждающей жидкости;
18. — датчик массового расхода воздуха;
19. — датчик положения распределительного вала(фаз);
20. — датчик кислорода;
21. — датчик положения коленчатого вала;
22. — датчик детонации;
23. — электромагнитный клапан продувки адсорбера;
24. — колодка жгута системы зажигания к жгуту панели приборов;
25. — предохранитель цепи питания контроллера;
26. — реле зажигания;
27. — предохранитель реле зажигания;
28. — предохранитель цепи питания электробензонасоса;
29. — реле электробензонасоса;
30. — реле электровентилятора;
31. — колодка жгута системы зажигания к жгуту кондиционера;
32. — колодки жгута системы зажигания к жгута переднего;
33. — электровентилятор системы охлаждения;
34. — колодка жгута панели приборов к жгуту системы зажигания;
35. — выключатель зажигания;
36. — комбинация приборов;
37. — блок бортовой системы контроля;
38. — реле стартёра;
39. — монтажный блок;

• А — к клемме «плюс» аккумуляторной батареи; В1,В2 — точки заземления жгута системы зажигания;

2115-3724026-11 — Жгут системы зажигания;

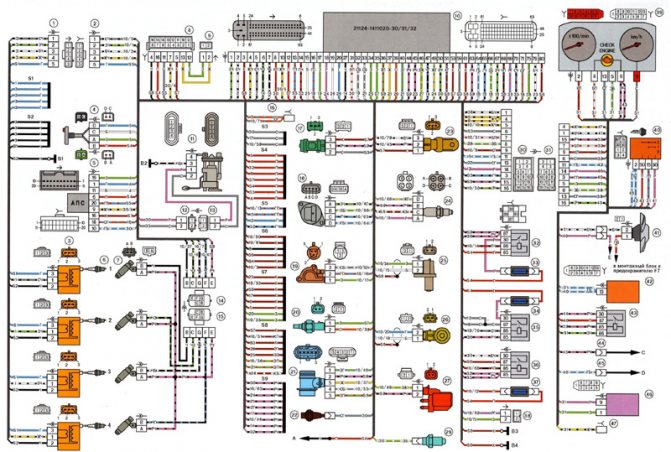

Схема системы управления двигателем (ЭСУД) Евро-2 Bosch 7.9.7, Январь 7.2 ВАЗ-2113, 2114 и 2115 (21124-1411020-30 , 21124-1411020-31,32). Мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания.

1. — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2. — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3. — катушки зажигания;
4. — датчик-сигнализатор иммобилизатора;
5. — блок управления иммобилизатором;
6. — свечи зажигания;
7. — форсунки;
8. — колодка диагностики;
9. — колодка жгута системы зажигания к жгуту салонной группы АБС;
10. — контроллер;
11. — электробензонасос;
12. — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14. — колодка жгута системы зажигания к жгуту форсунок;
15. — колодка жгута форсунок к жгуту системы зажигания;
16. — колодка жгута системы зажигания к жгуту боковых дверей;
17. — датчик скорости;
18. — регулятор холостого хода;
19. — датчик положения дроссельной заслонки;
20. — датчик температуры охлаждающей жидкости;
21. — датчик массового расхода воздуха;
22. — датчик контрольной лампы давления масла;
23. — датчик положения распределительного вала(фаз);
24. — датчик кислорода;
25. — датчик положения коленчатого вала;
26. — датчик детонации;
27. — электромагнтный клапан продувки адсорбера;
28. —
29. — датчик указателя температуры охлаждающей жидкости;
30. — колодка жгута системы зажигания к жгуту панели приборов;
31. — колодка жгута панели приборов к жгуту системы зажигания;
32. — реле зажигания;
33. — предохранитель реле зажигания;
34. — предохранитель цепи питания электробензонасоса;
35. — реле электробензонасоса;
36. — реле электровентилятора;
37. — предохранитель цепи питания контроллера;
38. — колодка жгута системы зажигания к соединителю кондиционера;
39. — комбинация приборов;
40. — выключатель зажигания;
41. — электровентилятор системы охлаждения;
42. — блок бортовой системы контроля;
43. — дополнительное реле стартёра;
44. — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45. — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46. — маршрутный компьютер;
47. — диагностический разъём;

• А,Е — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2 — точка заземления жгута датчика уровня топлива; В3,В4 — точки заземления жгута системы зажигания; С — к стартёру; D — к выключателю плафона освещения салона двери водителя;

Схема системы управления двигателем (ЭСУД) Евро-3 Bosch 7.9.7+, М73 ВАЗ-2113, 2114 и 2115 (2111-1411020-30). Мотор 1.6 литра 8 клапанный.

1 — контроллер; 2 — колодка жгута системы зажигания к жгуту салонной группы АБС; 3 — колодка диагностики; 4 — датчик-сигнализатор иммобилизатора(АПС); 5 — блок управления иммобилизатором(АПС); 6 — катушка зажигания; 7 — свечи зажигания; 8 — форсунки; 9 — электробензонасос; 10 — колодка жгута системы зажигания к жгуту датчика уровня топлива; 11 — колодка жгута датчика уровня топлива к жгуту системы зажигания; 12 — колодка жгута системы зажигания к жгуту форсунок; 13 — колодка жгута форсунок к жгуту системы зажигания; 14 — датчик скорости; 15 — регулятор холостого хода; 16 — датчик положения дроссельной заслонки; 17 — датчик температуры охлаждающей жидкости; 18 — датчик массового расхода воздуха; 19 — датчик положения распределительного вала(фаз); 20 — датчик кислорода управляющий; 21 — датчик положения коленчатого вала; 22 — датчик детонации; 23 — электромагнитный клапан продувки адсорбера; 24 — датчик неровной дороги; 25 — датчик кислорода диагностический; 26 — колодка жгута системы зажигания к жгуту панели приборов; 27 — предохранитель цепи питания контроллера; 28 — реле зажигания; 29 — предохранитель реле зажигания; 30 — предохранитель цепи питания электробензонасоса; 31 — реле электробензонасоса; 32 — реле электровентилятора; 33 — колодка жгута системы зажигания к жгуту кондиционера; 34 — колодки жгута системы зажигания к жгута переднего; 35 — электровентилятор системы охлаждения; 36 — колодка жгута панели приборов к жгуту системы зажигания; 37 — выключатель зажигания; 38 — комбинация приборов; 39 — блок бортовой системы контроля; 40 — реле стартёра; 41 — монтажный блок;

А — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута датчика уровня топлива; В2,В3 — точки заземления жгута системы зажигания;

Схема системы управления двигателем (ЭСУД) Евро-3 Bosch 7.9.7+, М73 ВАЗ-2113, 2114 и 2115 (21124-1411020-10). Мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания и двумя датчиками кислорода.

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 — катушки зажигания; 4 — датчик-сигнализатор иммобилизатора; 5 — блок управления иммобилизатором; 6 — свечи зажигания; 7 — форсунки; 8 — колодка диагностики; 9 — колодка жгута системы зажигания к жгуту салонной группы АБС; 10 — контроллер; 11 — электробензонасос; 12 — колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 — колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 — колодка жгута системы зажигания к жгуту форсунок; 15 — колодка жгута форсунок к жгуту системы зажигания; 16 — колодка жгута системы зажигания к жгуту боковых дверей; 17 — датчик скорости; 18 — регулятор холостого хода; 19 — датчик положения дроссельной заслонки; 20 — датчик температуры охлаждающей жидкости; 21 — датчик массового расхода воздуха; 22 — датчик контрольной лампы давления масла; 23 — датчик положения распределительного вала(фаз); 24 — датчик кислорода управляющий; 25 — датчик положения коленчатого вала; 26 — датчик детонации; 27 — электромагнтный клапан продувки адсорбера; 28 — датчик кислорода диагностический; 29 — датчик указателя температуры охлаждающей жидкости; 30 — колодка жгута системы зажигания к жгуту панели приборов; 31 — колодка жгута панели приборов к жгуту системы зажигания; 32 — реле зажигания; 33 — предохранитель реле зажигания; 34 — предохранитель цепи питания электробензонасоса; 35 — реле электробензонасоса; 36 — реле электровентилятора; 37 — предохранитель цепи питания контроллера; 38 — колодка жгута системы зажигания к соединителю кондиционера; 39 — датчик неровной дороги; 40 — комбинация приборов; 41 — выключатель зажигания; 42 — электровентилятор системы охлаждения; 43 — блок бортовой системы контроля; 44 — дополнительное реле стартёра; 45 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 46 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 47 — маршрутный компьютер; 48 — диагностический разъём;

А,Е — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2,В3 — точки заземления жгута системы зажигания; В4 — точка заземления жгута датчика уровня топлива; С — к стартёру; D — к выключателю плафона освещения салона двери водителя;

Источник

Модификации ВАЗ 2115

По сложившейся традиции автомобиль мог комплектоваться на выбор двумя разными силовыми установками:

1. двигателем рабочим объемом в 1,5 л с карбюраторной системой питания (автомобиль данной комплектации получил индекс ВАЗ 2115-01);
2. двигателем аналогичного объема с распределенным впрыском топлива ВАЗ 2111 и электронным управлением (автомобиль данной комплектации получил индекс ВАЗ 2115-20).

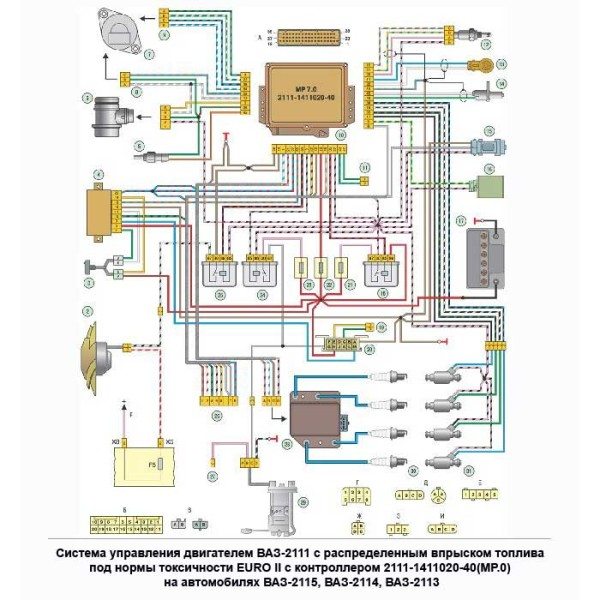

Проводка ВАЗ 2115 на двигателе с распределенным спрыском топлива

Электрооборудование автомобиля

На автомобиле применена однопроводная схема, при которой отрицательный полюс источников питания выводится на «массу», а «+» подается отдельным проводом (см. также схема проводки ВАЗ 2112 инжектор).

Благодаря разным моторам подкапотная электропроводка ВАЗ 2115 имеет свои конструктивные отличия:

1. у модели ВАЗ 2115-20 жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств;
2. видоизменились и разъемы некоторых электрических цепей;
3. изменилась схема прокладки части проводов.

Совет: замена проводки ВАЗ 2115 нередко сопровождается повреждением крепежных клипс. Не стоит пренебрегать их отсутствием, иначе незакрепленные провода могут оказаться слишком близко к горячему двигателю.

Защита электросетей автомобиля

Основные цепи питания электрического оборудования автомобиля ВАЗ 2115 защищены от повреждений плавкими предохранителями. Их цена невелика, зато помощь и отдача значительны. Ведь они защищают более дорогостоящее оборудование.

Исключение составляют:

1. цепь зарядки АКБ;
2. цепь зажигания;
3. цепь питания стартера и генератора.

Реализуется защита с помощью блока предохранителей, собранных в подкапотном пространстве. Все мощные потребители, такие как стартер, дворники и лампы дальнего света, подключены к бортовой сети через реле и расположены в монтажном блоке.

Графическое фото монтажного блока ВАЗ 2115

Справочно: на автомобиле ВАЗ 2115 применены биметаллические предохранители многоразового действия для защиты электродвигателей стеклоочистителей лобового окна, а также блок-фар головного света.

На графической схеме монтажного блока под условными обозначениями отображены:

1. F1–F20 – плавкие предохранители защиты электроцепей автомобиля;
2. К1 – реле, отвечающее за работу очистителей фар;
3. К2 – реле, отвечающее за работу аварийной сигнализации и указателей поворота;
4. К3 – реле, отвечающее за работу очистителей лобового стекла;
5. К4 – реле контроля за исправностью ламп накаливания;
6. К5 – реле, отвечающее за работу электрических стеклоподъемников;
7. К6 – реле клаксона;
8. К7 – реле, отвечающее за работу электрического обогрева заднего стекла;
9. К8 – реле, отвечающее за работу дальнего света фар;
10. К9 – реле, отвечающее за работу ближнего света фар.

Описание конструкции системы питания

Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр

установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра – сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка

регулирует количество воздуха, поступающего в цилиндры двигателя. Привод заслонки от педали “газа” тросовый. Заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце ресивера на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с абсорбером и системой вентиляции картера двигателя.

Корпус дроссельной заслонки, с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.

Дроссельный узел: 1 – сектор привода дроссельной заслонки; 2, 4 – штуцеры для соединения с системой охлаждения двигателя; 3 – штуцер отвода картерных газов; 5 – датчик положения дроссельной заслонки; 6 – регулятор холостого хода; 7 – штуцер для соединения с адсорбером; 8 – дроссельная заслонка; 9 – патрубок корпуса дроссельной заслонки

Воздух к впускным клапанам цилиндров двигателя подводится через ресивер и впускной трубопровод.

Топливный бак

стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.

Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушкой заднего сиденья выполнен люк с крышкой. На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. Насос включается по команде ЭБУ.

Топливный насос: 1 – выступ для крепления сетчатого фильтра; 2 – топливозаборный патрубок для подсоединения сетчатого фильтра; 3 – корпус; 4 – колодка электрического разъема; 5 – выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

РЕКОМЕНДУЕМ:

На автомобилях ВАЗ 2108, устанавливался эмульсионный, двухкамерный карбюратор «Солекс», с падающим воздушным потоком. Он считался заводским вариантом, и встречался чаще всего на данной модели Лада. Конечно, со временем его меняли на «Озон» или «Дааз». Они имели не особо разное устройство, но в некотором плане отличались от штатного. Мы же рассмотрим в данной статье именно .

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.
