В статье рассмотрим провод концевика двери автомобиля ВАЗ 2114, его назначение и особенности. Концевик двери важен для безопасности и комфорта, обеспечивая работу сигнализации, освещения салона и других функций. Обсудим возможные неисправности, диагностику и ремонт, а также рекомендации по уходу за проводкой, что поможет владельцам ВАЗ 2114 поддерживать автомобиль в исправном состоянии и избегать неприятных ситуаций.

Концевик двери ВАЗ 2114: использование, модернизация и замена

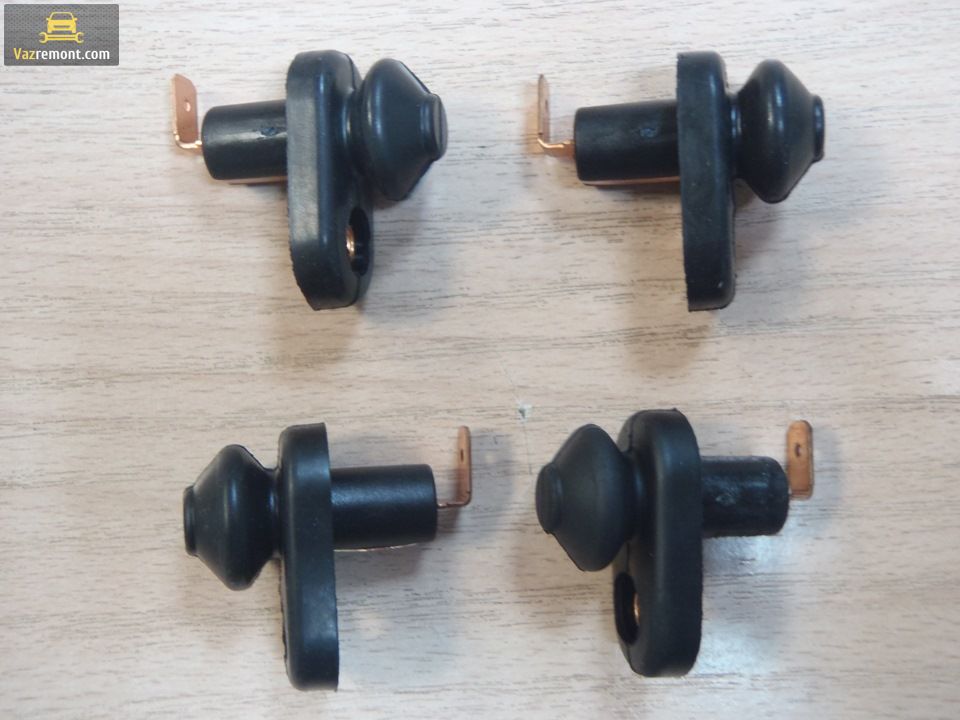

Концевики, также известные как концевые выключатели, представляют собой электромеханические устройства, предназначенные для размыкания или замыкания электрической цепи. Изначально эти приборы разрабатывались для применения в инженерных сооружениях, однако с ростом использования электроники в автомобилях они стали неотъемлемой частью их систем управления.

С 50-х годов прошлого века практически все автомобили начали оснащаться автоматической системой включения освещения в салоне при открытии дверей. С развитием технологий функции, возлагаемые на концевики в автомобилях, значительно расширились. Например, концевики, используемые в модели ВАЗ 2114, установлены на входных дверях и в багажнике, выполняя множество задач.

Эксперты отмечают, что провод концевика двери на ВАЗ 2114 играет ключевую роль в системе сигнализации и освещения салона. Его основная функция заключается в том, чтобы фиксировать положение двери: открыта она или закрыта. При неисправности этого провода могут возникнуть проблемы, такие как постоянное включение света в салоне или, наоборот, его отсутствие при открытой двери. Специалисты рекомендуют регулярно проверять состояние провода, так как он подвержен механическим повреждениям и коррозии. Замена или ремонт концевика может значительно повысить комфорт и безопасность эксплуатации автомобиля. Важно также учитывать, что правильная диагностика проблемы может сэкономить время и средства владельца.

Как подсаеденить концевики дверей на ваз 2114

Правильная модернизация концевиков ВАЗ 2114

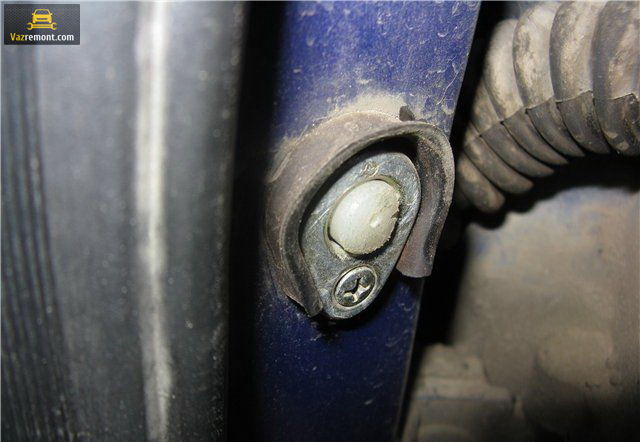

Наиболее часто встречающаяся проблема у автомобилей этой модели заключается в том, что изнашивается концевик водительской двери ВАЗ 2114, что приводит к сбоям в работе датчиков, сигнализации и освещения в салоне.

Еще одной серьезной неприятностью, с которой могут столкнуться владельцы ВАЗ 2114, является то, что штатные концевики не фиксируют, когда дверь приоткрыта на один щелчок. Эта недоработка инженеров создает риск, так как автолюбитель не может быть уверен в том, что все двери закрыты, и это открывает возможности для злоумышленников.

Если вы хотите, чтобы сигнализация срабатывала даже при слегка приоткрытой двери, вам придется внести изменения в конструкцию концевика самостоятельно.

ВАЖНО! Конструкция концевиков задних дверей на ВАЗ 2114 отличается от конструкции передних, поэтому это следует учитывать при выборе материалов и методов решения проблемы.

Суть проблемы заключается в необходимости уменьшения длины хода концевика для обеспечения правильной реакции всей электрической системы.

Одним из самых простых решений, которое можно реализовать из подручных материалов, является следующая модернизация:

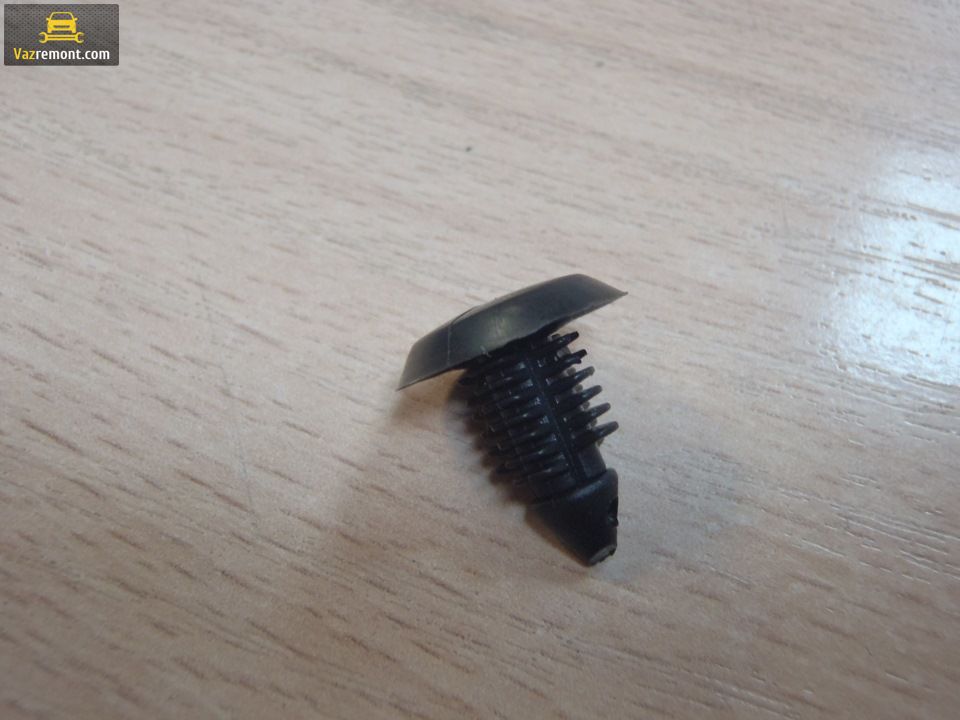

• Используйте пистон обивки вашего автомобиля.
• Замените стандартную «шайбу» на этот пистон.
• С помощью подручных средств измерьте расстояние между краем шляпки и основанием, оно должно составлять 1 мм.
• Закрепите конструкцию и проверьте ее работоспособность: лампочка в салоне должна загораться после одного щелчка.

Хотя этот метод не подходит для задней двери из-за различий в конструкции, он поможет решить проблему с передними дверями. Также не забудьте о надежной фиксации пистона; идеальным вариантом будет использование обычной сантехнической прокладки подходящего размера. Для задней двери концевики придется аккуратно подточить.

Интересные факты

Вот несколько интересных фактов о проводе концевика двери на ВАЗ 2114:

1. Функция концевика: Концевик двери на ВАЗ 2114 отвечает за сигнализацию о том, открыта ли дверь. Когда дверь открыта, концевик замыкает цепь, что позволяет включить внутреннее освещение и отключить сигнализацию, если она установлена. Это простое устройство играет важную роль в безопасности и удобстве использования автомобиля.

2. Проблемы с проводкой: Одной из распространенных проблем с концевиком двери на ВАЗ 2114 является перетирание или обрыв проводов, что может привести к неправильной работе системы освещения или сигнализации. Часто это происходит из-за постоянного открывания и закрывания двери, что создает механическое напряжение на проводах.

3. Совместимость с другими моделями: Концевики дверей на ВАЗ 2114 имеют схожую конструкцию с концевиками, используемыми в других моделях ВАЗ, таких как ВАЗ 2109 и ВАЗ 2110. Это означает, что запчасти могут быть взаимозаменяемыми, что облегчает поиск и замену неисправных элементов.

концевики ваз 2114 замена на что влияют

Замена концевика на альтернативный

Если вы решили не использовать самодельные склейки, стоит рассмотреть подходящие альтернативы. Прежде всего, стоит отметить, что концевик двери для ВАЗ 2114 можно успешно заменить аналогичным устройством от DAEWOO. В данном случае нам потребуется модель General Motors 96235956 в количестве пяти штук.

Процесс замены заключается в том, чтобы заменить один концевик на другой. Для этого сначала откручиваем старый:

• Начинаем с задних дверей, где новые детали подойдут идеально.
• Затем переходим к передней двери. Здесь, из-за того что наш аналог немного шире, отверстия не совпадут, и придется устанавливать его под углом.
• Прежде чем продолжить, необходимо решить вопрос с проводкой, проходящей по стойке. Из-за увеличенной ширины нового устройства проводка может мешать его нормальной работе. Для этого заранее подбираем термоусадочную трубку нужного размера, которая защитит концевик от кабеля.
• После этого собираем всё обратно и проверяем, работает ли устройство.

ВАЖНО! Если не удалось найти подходящую трубку, можно использовать обрезки кабель-канала или другого плотного материала, чтобы зафиксировать их на приборе. Это не самый правильный вариант, но на первое время может помочь.

Куда приходят концевики от дверей

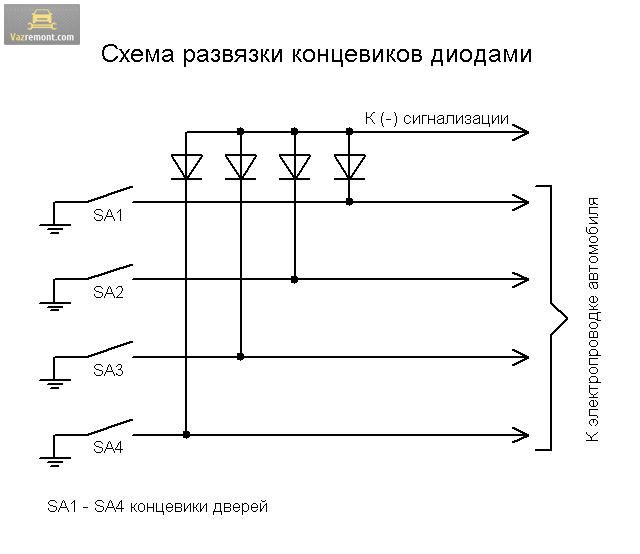

Общая схема концевиков дверей автомобиля ВАЗ 2114 представлена на изображении ниже:

На практике это выглядит следующим образом: к концевикам подключен черно-белый провод, который отвечает за размыкание цепи. Белый провод обеспечивает положительное напряжение, а черный — отрицательное. Например, к лампочке, которая освещает салон, подведены три провода: черный и белый, отвечающие за питание лампочки, и черно-белый от концевика.

Как видно из схемы, все провода подключены параллельно, что означает, что сигнализация, лампочка и панель приборов подключаются к этой сети отдельно для каждой двери.

Концевик двери Ваз.доработка и больше нет проблем.

Подключение сигнализации

Для установки данного устройства водителю потребуется ознакомиться с понятием врезки проводов.

Чтобы выполнить эту простую процедуру, не нужно разбирать весь автомобиль:

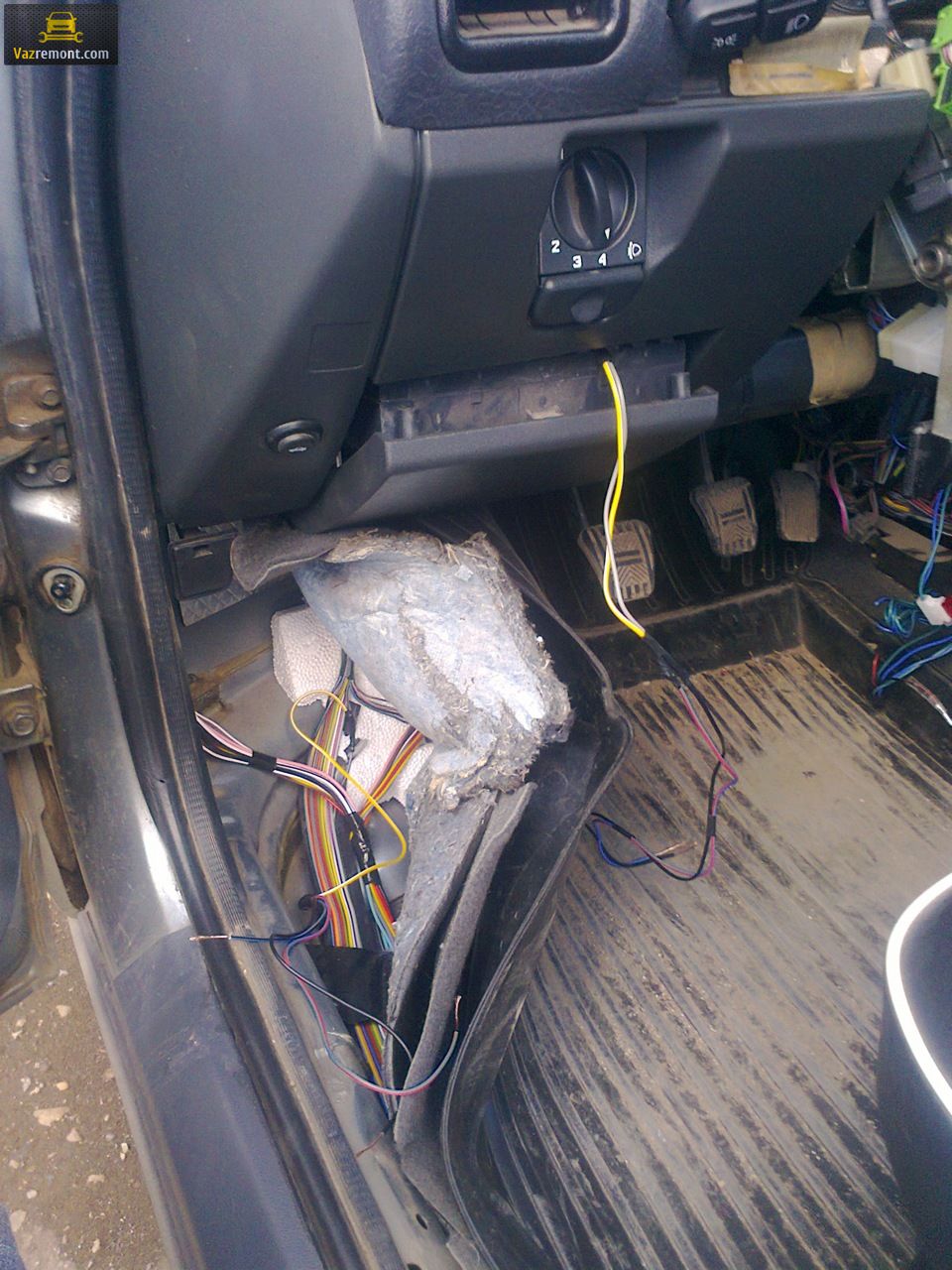

• Убираем накладки порогов и боковую панель со стороны водительской двери.
• Находим жгут проводов, который идет к панели приборов (именно он нужен, чтобы не подключать сигнализацию к каждой двери отдельно).
• Выбрав необходимый белый провод, врезаем в него диод 1N5401 так, чтобы направление тока на диоде было направлено к концевикам.

• Соединяем парный диод 1N4001 согласно схеме, представленной на изображении.

• Находим провод ручного тормоза и врезаем в него 1N4001 так, чтобы катод находился ближе к выключателю.

• Обнаруживаем синий провод и впаиваем в него отвод к блоку сигнализации.
• Включаем сигнализацию и проводим тестирование. Если что-то не работает, в первую очередь проверяем все соединения, возможно, один из диодов был впаян в неправильном направлении.

В завершение

Концевики – это распространенная проблема автомобилей ВАЗ, однако их ремонт, доработка и обслуживание можно выполнить самостоятельно, используя приведенные выше схемы. Установку сигнализации лучше доверить специалистам, так как безопасность вашего автомобиля значительно важнее, чем сэкономленные деньги.

Проблемы и неисправности концевиков двери ВАЗ 2114

Концевики двери на ВАЗ 2114 играют важную роль в системе сигнализации и освещения автомобиля. Они отвечают за определение положения двери: открыта она или закрыта. Однако, как и любая другая деталь, концевики могут выходить из строя, что приводит к различным проблемам.

Одной из наиболее распространенных неисправностей является неисправность концевика, которая может проявляться в том, что при открытии двери не срабатывает сигнализация или не включается освещение в салоне. Это может быть связано с механическим износом самого концевика, его загрязнением или повреждением проводки.

Также стоит обратить внимание на коррозию контактов. В условиях эксплуатации автомобиля, особенно в регионах с повышенной влажностью или использованием реагентов на дорогах, контакты концевиков могут подвергаться коррозии. Это приводит к плохому контакту и, как следствие, к неправильной работе системы.

Другой проблемой может быть обрыв проводки, идущей к концевику. Проводка может повреждаться из-за механических воздействий, например, при закрытии двери. Обрыв провода может привести к тому, что сигнал о положении двери не будет поступать в блок управления, что также вызовет проблемы с сигнализацией и освещением.

Не стоит забывать и о неправильной установке концевиков. Если концевик установлен неправильно, он может не срабатывать при закрытии двери, что также приведет к сбоям в работе системы. Важно следить за тем, чтобы концевик был правильно отрегулирован и находился в нужном положении.

Для диагностики неисправностей концевиков двери ВАЗ 2114 рекомендуется использовать мультиметр. С его помощью можно проверить целостность цепи и работоспособность самого концевика. Если концевик неисправен, его следует заменить на новый, а при наличии повреждений проводки — произвести ее ремонт.

В заключение, регулярная проверка и обслуживание концевиков двери помогут избежать множества проблем, связанных с работой системы сигнализации и освещения. Важно помнить, что своевременная диагностика и устранение неисправностей обеспечат надежную эксплуатацию автомобиля.

Вопрос-ответ

Как проверить работоспособность концевика двери на Ваз 2114?

Для проверки работоспособности концевика двери необходимо открыть дверь и с помощью мультиметра измерить сопротивление на контактах концевика. Если при открытой двери сопротивление равно бесконечности, а при закрытой — нулю, значит, концевик исправен.

Что делать, если концевик двери не работает на Ваз 2114?

Если концевик двери не работает, сначала проверьте его соединения и проводку на наличие повреждений. Если все в порядке, возможно, потребуется заменить сам концевик. Также стоит проверить предохранители, отвечающие за систему освещения и сигнализации двери.

Как заменить концевик двери на Ваз 2114?

Для замены концевика двери необходимо сначала отключить аккумулятор, затем снять обивку двери, чтобы получить доступ к концевику. После этого отсоедините старый концевик и установите новый, подключив провода. После завершения установки соберите дверь обратно и подключите аккумулятор.

Советы

СОВЕТ №1

Проверьте целостность проводки. Перед тем как приступать к замене или ремонту концевика двери, убедитесь, что провода не повреждены и не имеют коррозии. Это поможет избежать лишних затрат и времени на ненужные работы.

СОВЕТ №2

Используйте качественные запчасти. При замене концевика двери выбирайте оригинальные или проверенные аналоги, чтобы обеспечить надежную работу системы и избежать повторных поломок в будущем.

СОВЕТ №3

Обратите внимание на установку. При установке нового концевика двери убедитесь, что он правильно зафиксирован и не мешает закрытию двери. Неправильная установка может привести к его быстрому выходу из строя.

СОВЕТ №4

Регулярно проверяйте работу концевика. Периодически проверяйте, как работает концевик двери, чтобы вовремя выявить возможные проблемы. Это поможет избежать неприятных ситуаций, связанных с неработающей системой освещения или сигнализации.
