Дополнительный насос на печку автомобиля: как выбрать и установить

Как правило, на многих бюджетных автомобилях штатная печка недостаточно быстро и эффективно прогревает салон. В большей степени это касается популярных моделей ВАЗ (2109, 2114 и т.д.), а также некоторых иномарок.
На практике одним из самых эффективных и приемлемых по цене способов является дополнительная помпа на печку. Далее мы рассмотрим, что представляет собой указанный насос печки, как выбрать дополнительный насос, а также как выполняется установка дополнительной помпы.

Эксплуатация дополнительной электрической помпы

замена помпы на Приоре.

Ещё одна помпа

Дополнительная помпа на печку ВАЗ-2107 также способна улучшить обогрев в автомобиле. Помпа обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идёт непосредственно от блока. Одеваете этот шланг к дополнительной помпе. От блока шланг должен отходить к носовой части помпы, а шланг на выход идёт уже к печке.

Рекомендуем: Подогреватель Вебасто — установка своими руками

Питание на дополнительную помпу берётся с кнопки обогрева заднего стекла. От двигателя дополнительной помпы идёт всего один плюсовой провод, а сам корпус является массой.

Питание помпы проводится просто:

1. Снимается самый первый штекер с проводами, и второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. К нему подматываем питание от помпы и выводим под капот.
3. Чтобы провод держался надёжнее, его можно припаять.
4. После установки штекера назад можно сказать, что помпа готова к работе.

Иногда дополнительный насос на печку ВАЗ-2107 ставят из-за слабой циркуляции воздуха. Кроме того, на малых холостых оборотах циркуляция, вообще, может отсутствовать, а тосол на печку поступать плохо.

Дополнительный отопитель на ВАЗ-2107 по итогу работы будет включаться каждый раз, когда будет включаться обогрев заднего стекла.

Но можно подключить помпу и по-другому. Для этого понадобится разъём от форсунок/датчика детонации от ВАЗ. Его можно купить в любом магазине автозапчастей.

К концам разъёма детали необходимо припаять два провода, после чего всё спрятать в гофре и заклеить изолентой.

Отдельно выводим провод для подключения массы. Его находим на кронштейне поблизости. Жгут проводим наверх, подключаем резисторы печки к колодке, откуда и был взят плюс.

В результате при включении отопления включается ещё одна помпа, потребляющая всего 1,5 А в режиме эксплуатации. В таком случае можно не устанавливать реле и подключаться напрямую к плюсовому проводу в колодке.

Помпа дополнительная: что нужно знать

Итак, если изначально печка плохо работает, хотя полностью исправна, а также если автомобиль часто эксплуатируется в условиях сильных морозов, штатного обогрева может оказаться недостаточно даже применительно к авто среднего класса.

В случае с ВАЗ или старыми иномарками проблему решают путем проклеивания приборной панели, модернизации системы отопления, установки плотных заслонок, замены радиатора печки, самого моторчика печки на более производительный и т.д.

Это позволяет активнее прогревать салон при работающем ДВС или когда прогретый двигатель заглушен, но водитель и/или пассажиры находятся в авто (экономия топлива и повышение комфорта).

Также дополнительный насос отопителя выручает и тогда, когда мотор работает на холостых оборотах без нагрузки (например, при простоях в пробке) и быстро остывает. В таких условиях штатная печка обычно дует не горячим, а только теплым воздухом.

Кстати, то же самое происходит и при езде по трассе с высокой скоростью в холодное время года, когда встречные потоки воздуха интенсивно охлаждают подкапотное пространство, а также ОЖ в радиаторе охлаждения и т.д. В свою очередь, дополнительная помпа на отопитель заставляет ОЖ циркулировать более активно и отдавать больше тепла.

Также реализуется простое подключение насоса к электрической сети автомобиля. Обычно в комплекте с насосом идут все необходимые крепежи, переходники, соединители и т.д.

Инструменты для установки дополнительной помпы

Модернизация отопителя ВАЗ-2115 состоит в монтаже электропомпы, которая спасет пассажиров и водителей от холода, особенно когда транспорт находится на холостом ходу двигателя.

Перед началом монтажа подготовьте такие инструменты и материалы:

1. Электропомпа, подходящая от газели. Специалисты советуют именно такой образец помпы, он нагнетает тепло в салон самым эффективным образом. Внешне прибор напоминает центробежный насос, где обеспечивается отброс потока жидкости от центра периферии с помощью лопаток.
2. Реле. В идеале подойдет прибор стартера или зажигания, здесь контакты разомкнуты удобнее.
3. Маленькие кусочки шланга, сделанного из алюминия и армированного материала.
4. Охлаждающая жидкость объемом от 2 л и более. Можно взять антифриз, тосол или на крайний случай обычную воду.
5. 6 хомутов.

Какой насос на печку лучше выбрать

Прежде всего, сама помпа является важнейшим элементом. На рынке самым большим спросом пользуется насос печки ГАЗель, так как он дешевый и доступный. Однако решение имеет несколько серьезных недостатков (шум при работе, высокое энергопотребление, средний ресурс).

Получается, даже с учетом того, что насос отопителя Газель стоит недорого, для легкового авто специалисты рекомендуют рассмотреть дополнительную помпу BOSCH.

Например, герметик необходим в том случае, если на ВАЗ 2114 ставится помпа печки Газель. Еще добавим, что помпу от ГАЗели требуется дополнительно модернизировать, тогда как доп помпу БОШ установить быстрее и проще.

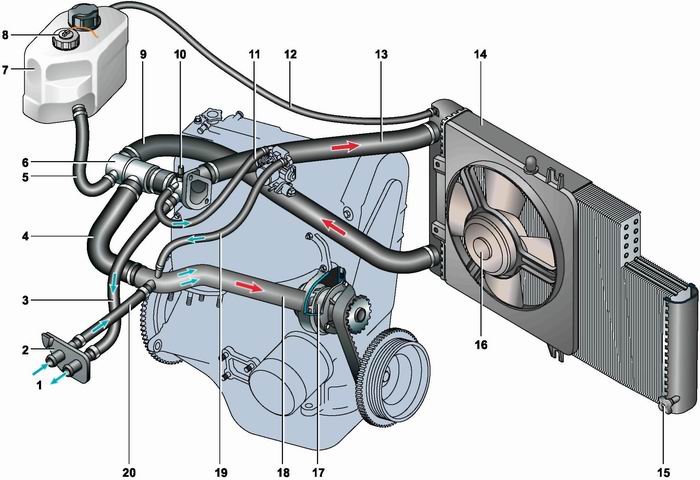

Система охлаждения и её особенности

От термостата 29 к крану 21 идёт «подводящий шланг». Он нас не интересует! Врезка помпы выполняется в шланг 19. Он соединён с подводящей трубой насоса (деталь 20).

Здесь всё устроено тривиально

Если смотреть из-под днища, возле перегородки мы увидим два шланга. Нам нужен тот, что закреплён ближе к правому колесу. И вот вместо шланга 19 устанавливают сборку: такой же шланг «21083-8101010-01», электрический насос, шланг «2101-8101204» (к трубе 20). Вот, собственно, и всё.

Каждый шланг крепится к патрубкам двумя хомутами. Артикул одного хомута – «2108-1300080-10».

Заранее приобретают детали:

• Помпу BOSCH 0 392 020 034 либо насос 32.3780-01 для «Газели» с патрубками 18 мм (важно);
• Детали электрооборудования;
• Все шланги и хомуты;
• К помпе BOSCH нужны вазовские детали крепежа: хомут приёмной трубы, а также кронштейн для этого хомута (всё от LADA-2101).

Насос от «Газели» придётся доработать: корпус разбирают, обезжиривают, резиновую прокладку смазывают герметиком…

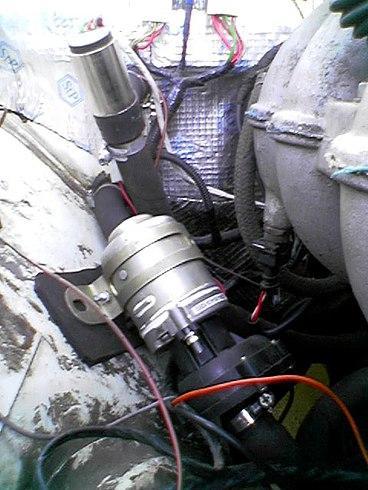

Помпа ГАЗ после доработки

При сборке вместо штатных саморезов используйте винты с гайками (см. фото).

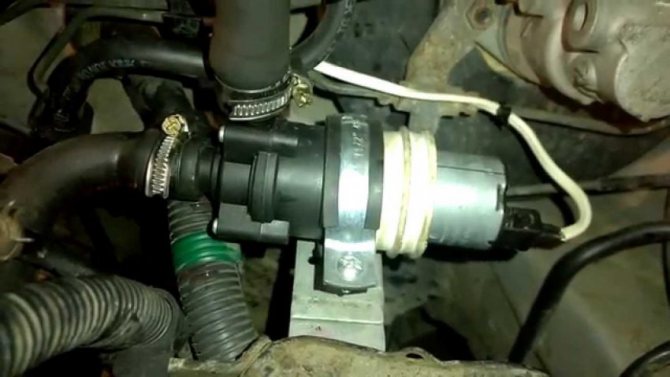

Установив дополнительную помпу на ВАЗ-2114, её можно даже не подключать. Всё будет работать как раньше. Главное, чтобы помпа не подтекала, и решение мы уже указали.

Установка дополнительной помпы на печку

Когда все нюансы учтены и приобретена подходящая электропомпа, купить также зачастую потребуется рассмотренные выше дополнительные элементы и крепежи. Только собрав полностью установочный комплект, можно переходить к монтажу. Давайте рассмотрим в общих чертах простой монтаж помпы BOSCH.

• На начальном этапе собирается конструкция из двух шлангов и помпы. С учетом того, что помпа является отводом для антифриза или тосола, важно надежно закреплять шланги на штуцерах.
• Далее автомобиль нужно поставить на ручник, снять клеммы с АКБ и слить тосол. Далее, изучив монтажную схему, следует обнаружить два шланга от печки. Например, на ВАЗ 2114 потребуется снять правый шланг.
• Затем на место этого шланга устанавливается собранная конструкция, а сам насос закрепляется в подходящем месте (например, на ВАЗ 2114 на картере КПП).
• Фактически, врезается помпа в разрыв шланга подачи тосола в печку, также устанавливается вставка уголка 90 градусов, изготовленная из медной трубки подходящего диаметра (например, 22мм). Выход с термостата подключается в верхний патрубок (вход), а боковой патрубок (выход) подключается к печке.
• Далее, подсоединив все патрубки, остается только залить тосол в систему, подать питание на насос и проверить работоспособность устройства. Параллельно следует осмотреть все места соединений на предмет течей.

Также стандартные саморезы, которые использованы в конструкции данного насоса, оптимально сразу поменять и поставить винты лучшего качества. После обработки герметиком и сборки насоса, его не следует сразу ставить на авто. Дело в том, что герметики должен высохнуть, что потребует, как минимум, 48 часов.

• Если рассмотреть управления помпой, необходимо также отдельно вывести кнопку. Обычно ее выносят на торпедо, ставят вместо заглушек и т.п. Питание на кнопку помпы печки можно напрямую взять от АКБ. Главное, установить предохранитель, а также реле.
• Также нужно грамотно проложить проводку, все провода должны быть в термоусадке и надежно закреплены. После установки водитель получает возможность включать и выключать помпу по своему усмотрению.

Установка помпы

Помпу от газели еще придется модернизировать, потому изначально рассмотрим более простой вариант, а именно, как ставиться дополнительная помпа на ВАЗ 2114 от немецкого бренда.

Когда все необходимые запчасти приобретены, алгоритм действий следующий:

1. Собираем вышеупомянутую конструкцию из двух шлангов и самой помпы.

1. По сути, наш узел должен будет исполнять роль отвода для тосола, потому собран он должен быть качественно.
2. Ставим машину на ручник и сливаем охлаждающую жидкость (дополнительно лучше отключить аккумулятор).
3. Находим два шланга от печки согласно схеме, снимаем правый шланг.
4. Вместо снятого шланга монтируем собранную нами конструкцию, а саму помпу закрепить на картер МКП. Лучше всего воспользоваться винтом, который фиксирует провод массы.
5. Заполняем систему тосолом, после чего машину можно использовать.

Вариант с насосом «Газели» несколько отличается от предыдущего но принципы сходные. Предварительно такой насос нужно модернизировать. Ее разбирают и промазывают герметиком, если этого не сделать, то тосол будет сочиться из всех дыр. При обратной сборке, штатные саморезы лучше заменить качественными винтами. После хорошей обработки механизм оставляют на двое суток, за которые он высохнет и будет готов к установке.

Кстати к разъему насоса можно подключить штекер датчика детонации.

Бесспорным плюсом помпы от «Газели» являет то, что ее ненужно подключать, можно просто собрать и все будет работать как раньше, если конечно нет желания устанавливать кнопку контроля. Кроме необходимости модернизации, придется дополнительно потрудиться при установке. Устанавливать ее нужно в верхний угол МКП потому без доп. деталей от ВАЗ 2101 не обойтись.

Подведем итоги

С учетом приведенной выше информации становится понятно, что электрический насос на печку является достаточно простым и удобным решением, которое позволяет повысить комфорт и безопасность при эксплуатации автомобиля.

На практике, после установки такой помпы удается быстрее прогреть салон, что важно при совершении коротких поездок на небольшие расстояния или во время быстрой езды по трассе зимой. Стекла быстрее отогреваются и меньше потеют во время поездки, с них проще и быстрее удается убрать снег и лед и т.д.

Что касается выбора самого насос а и его установки, помпа дополнительная ГАЗель пользуется спросом, в первую очередь, благодаря своей дешевизне. При этом о качестве речь не идет.

Напоследок отметим, что дополнительная помпа ВАЗ 2109, 2114 или на бюджетной иномарке позволяет заметно повысить уровень комфорта, сэкономить на прогреве автомобиля и т.д. Если установка выполнена правильно и помпа нормально работает, салон будет нагреваться быстрее по сравнению со штатной системой отопления.

Единственное, периодически следует проверять герметичность системы охлаждения, так как даже штатные элементы могут давать течь. Если же речь идет о дополнительных нештатных элементах, в этом случае места соединений требуют отдельного контроля.

ХОЛОДНАЯ ПЕЧКА?! поставь ДОПОЛНИТЕЛЬНЫЙ НАСОС электропомпу от Газели(bosch) и будет тебе СЧАСТЬЕ!

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Поверка автомобильной помпы системы охлаждения. Основные признаки неисправностей. Диагностика водяного насоса без снятия, дефектовка со снятием с двигателя.

Как проверить систему охлаждения двигателя автомобиля на герметичность и работоспособность всех компонентов. Диагностика помпы, термостата, патрубков и т.д.

Распространенные поломки системы охлаждения мотора: водяной насос, термостат, радиатор, вентилятор охлаждения и другие. Как самому определить причины.

Устройство помпы. Принцип работы центробежного насоса, системы охлаждения двигателя с двумя насосами и отключаемой помпой. Неисправности и ремонт помпы.

Как заменить ремень ГРМ ВАЗ 2109, как выставить ГРМ по меткам. Проверка натяжения ремня, на что обратить внимание, советы и рекомендации.

Как установить дополнительную помпу на печку ВАЗ 2110

В холодное время года почти все водители задумываются об эффективности работы печки в собственном автомобиле. Существует большое количество автомобилей, печка в которых обеспечивает не самый лучший прогрев салона во время работы двигателя на холостых оборотах. Данную проблему вполне успешно решает установка дополнительной помпы на печку ВАЗ 2110. Постараемся разобраться, что это за помпа и как производится ее установка?

Зачем нужна дополнительная помпа

Если вы владелец данного автомобиля, то, наверняка, заметите, что горячий воздух из заслонок можно наблюдать только тогда, когда обороты двигателя достигают отметки, хотя бы 2000 об/мин.

При работе же на холостых оборотах, вентилятор печки выдувает только теплый воздух. Все дело в том, что от частоты вращения обычной помпы зависит скорость циркуляции тосола по всей системе охлаждения, а чем быстрее происходит циркуляция, тем выше температура трубок, которые расположены в радиаторе печки.

Проблему решает установка специального механического устройства – дополнительной помпы, которая ускоряет циркуляцию охлаждающей жидкости и помогает сохранить температуру салона даже при работе двигателя на холостых оборотах.

На первый взгляд покажется, что такая система придумана обычными гаражными мастерами, которые просто облегчили себе жизнь, стараясь не менять корень конструкции системы. Однако это не так, потому что данную технологию уже давно и успешно применяют даже на мировых брендах, таких как, BMW или даже Mercedes Benz.

Установка дополнительной помпы на «Приору»

Дополнительную помпу на автомобиль «Лада Приора» автолюбители обычно ставят по личной инициативе. Делается это для того, чтобы улучшить циркуляцию охлаждающей жидкости через радиатор печки.

Большой популярностью у владельцев «Приоры» пользуются электрические помпы BOSCH

Дело в том, что отопитель в «Приоре» не отличается высокой мощностью. И это особенно хорошо чувствуется в сильный мороз. В этой ситуации установка дополнительного насоса в систему охлаждения — шаг вполне разумный.

Перед началом работы определимся с инструментарием и расходными материалами. Вот они:

• помпа электрическая производства фирмы BOSCH;
• провода изолированные, 2 м;
• пластина металлическая (длина 1 м, ширина 20 см, толщина 1 мм);
• тиски;
• ножовка по металлу;
• фонарик.

Последовательность действий

1. Прежде всего необходимо определиться с местом установки дополнительной помпы. В автомобиле «Лада Приора» помпу лучше располагать над двигателем справа, рядом с аккумулятором, предварительно поместив устройство в специальный держатель.

Дополнительная помпа в «Приору» будет установлена справа, у аккумулятора

Держатель дополнительной помпы на «Приоре» делается из металлической пластины

Дополнительная помпа для «Приоры» помещается в подготовленный держатель

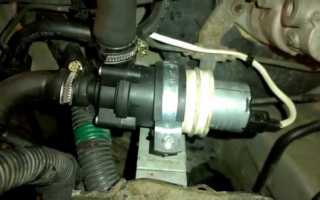

Дополнительная помпа в «Приоре» подключается к реле и выключателю

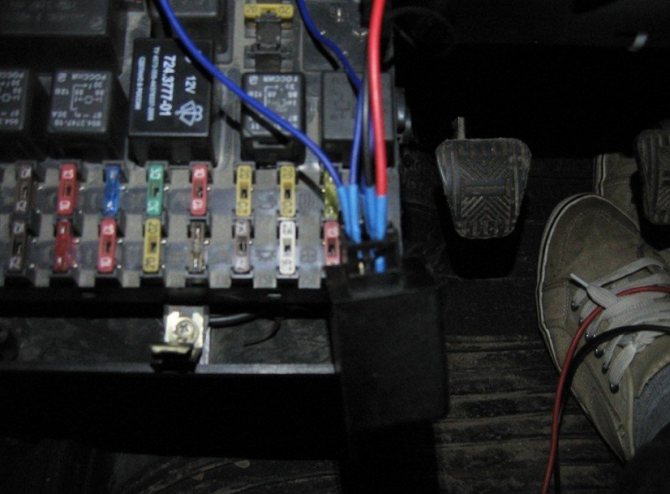

Дополнительная помпа на «Приоре» подключается к блоку предохранителей

Итак, помпа — важнейшее вспомогательное устройство, без которого нормальная работа двигателя просто невозможна. Замена помпы сопряжена с определёнными трудностями, но они вполне преодолимы. Чтобы успешно заменить помпу на «Приоре», нужно запастись терпением и в точности следовать приведённой выше инструкции.

>

Электричество

Прежде чем подключать дополнительный насос на печку “Газель”, схема подключения для ознакомления должна быть рассмотрена. Существует несколько вариантов. Один из простейших способов — это вывести кнопку на два положения в салон авто. Здесь просто: вкл/выкл. К примеру, холодно – можно включить, тепло – выключили.

Это простой способ, и он обладает минусом. Если забыть выключить дополнительный насос, то при следующем запуске машины на прогрев с брелока сигнализации помпа запустится и заберет тепло у холодного мотора. Это увеличит время разогрева двигателя.

Профессионалы рекомендуют воспользоваться сложным, но более эффективным способом. Здесь будет двойная система управления. Такая кнопка предназначена лишь для включения зимой и выключения с приходом весны. Это делается, чтобы насос не работал лишнее время.

Когда кнопка включена, насос дополнительный отопителя печки «Газель» будет включаться/выключаться полностью автоматически, когда двигатель заводится, а автомобиль едет. Для этой схемы понадобится двухпозиционное реле. Насос имеет определенную мощность, поэтому реле нужно под ток 3 A.

Вариант схемы на ВАЗ-2114

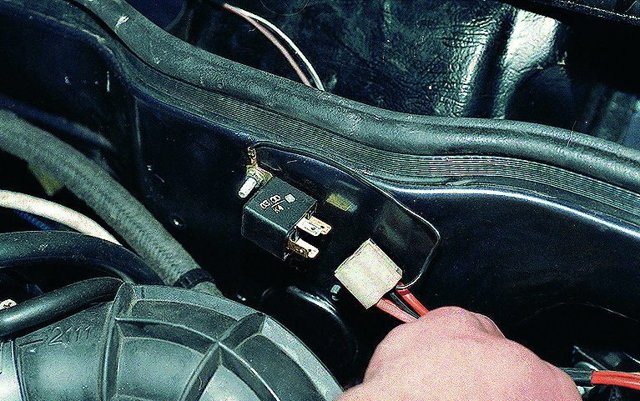

Моторчик подключаем через предохранитель и реле, рассчитанное на 10 Ампер. Включать реле будет кнопка, закреплённая на приборке.

Схема (простой вариант)

Напряжение «+» было взято напрямую с АКБ, но так делать можно – на проводе «висит» герметичный держатель, где находится предохранитель (5А). Монтаж кнопки выглядит просто:

1. Снимаем все рукоятки;
2. Отодвигаем пластиковую панель в направлении «на себя»;
3. Устанавливаем новую кнопку, подключаем провода.

В результате можно видеть то, что показано на фото.

Кнопка включения циркуляции

Что можно улучшить

• В параллель с обмоткой реле в направлении «задом наперёд» включают диод, тем самым продлевая срок службы кнопки;
• Подключение к АКБ напрямую – это плохо. Лучше найти другую точку с «плюсом»;

  То, что получилось у нас

• Движковый привод краника используется на многих авто, в том числе на ВАЗ-2114, а дополнительную помпу должен включать именно он (сам движок). Если кто-то сможет реализовать подобное, хорошо бы оставить свой ответ в комментариях. Кстати, обычный концевой выключатель тут не поможет.

Установка дополнительной помпы в автомобиль своими руками

Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза.

Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком.

Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

• Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
• — на шпильке крепления бачка омывателя;
• — на шпильке возле аккумуляторной батареи;
• — на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.).

Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились.

Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

Что потребуется для установки новой помпы на автомобиль

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Дополнительная помпа в автомобиль ДОП помпа

Какой насос на печку лучше выбрать

Прежде всего, сама помпа является важнейшим элементом. На рынке самым большим спросом пользуется насос печки ГАЗель, так как он дешевый и доступный. Однако решение имеет несколько серьезных недостатков (шум при работе, высокое энергопотребление, средний ресурс).

Получается, даже с учетом того, что насос отопителя Газель стоит недорого, для легкового авто специалисты рекомендуют рассмотреть дополнительную помпу BOSCH.

В зависимости от того, какая помпа была выбрана и на какую машину она ставится, может потребоваться докупить 4 контактное реле, 3 контактный тумблер, а также провода, клеммы, гофру, шланги и хомуты, болты, крепежи и даже герметики.

Например, герметик необходим в том случае, если на ВАЗ 2114 ставится помпа печки Газель. Еще добавим, что помпу от ГАЗели требуется дополнительно модернизировать, тогда как доп помпу БОШ установить быстрее и проще.

Инструкция к установке дополнительной попы ВАЗ-2115

Дополнительная помпа может быть обустроена в ВАЗ-2115 следующим образом:

1. Сначала обычным способом остудите двигатель.
2. Снимите крышку с бачка и слейте охлаждающую жидкость (антифриз, воду) в тару.
3. Не выбрасывайте жидкость, она еще понадобится. Прикройте емкость, чтобы внутрь не попал мусор.
4. Возьмите новый образец помпы и по месту прохождения крыльчатки выкрутите 4 самореза.
5. Теперь вы увидите прокладочный материал из резины, который следует смазать герметиком.
6. Соберите помпу снова, только вместо саморезов разместите тоненькие болты удлиненной формы, подходящие под гайки. Этот простой метод позволяет добиться большей герметичности.

Далее определитесь, в каком месте будете монтировать дополнительный электрический насос. Специалисты предлагают несколько вариантов:

1. Крепеж на шпильке фиксации бачка омывателя.
2. Крепление на шпильке, которая расположена около аккумуляторной батареи.
3. На фиксирующих деталях штатной шумки, находящейся на щитке монитора.

Чаще всего автолюбители предпочитают выбирать второй способ. Дополнительная помпа в ВАЗ-2115 располагается так, чтобы патрубок смотрел в сторону размещения блока, для чего железный крепеж-хомут разжимают.

На этом установка помпы еще не завершена. Далее принимайтесь за монтаж шлангов. Как это сделать?

1. Извлеките шланги с печки и трубки, исходящей из-под коллектора.
2. Возьмите армированный шланг и примерьте на нужном участке.
3. Следите за тем, чтобы шланг от коллекторной трубки, сооруженной из латуни, шел вплоть до трубки насоса без заломов и напряженного натяжения, иначе он будет плохо функционировать или быстро испортится.
4. Чтобы закрепить шланг на трубке, выходящей из-под коллектора, монтируйте уголок-переходник, этот способ позволяет избежать загиба шланга. Уголок должен совмещаться с небольшим отрезом шланга – до 10 см. Крепеж механизма осуществляется при помощи хомутов, 4 штук достаточно.

Процедура подсоединения помпы к шлангу от печного отопителя происходит быстрее и проще, ведь здесь не предусмотрена установка переходника – протяните элемент на нужную величину и соедините хомутами в количестве двух.

Окончательный крепеж высокой степени надежности возможен при фиксации алюминиевой гофротрубы на месте выпускного коллектора, только так шланги не оплавятся от влияния горячего воздушного потока и останутся невредимыми.

На завершающем этапе еще раз проверьте все крепежи, если нужно улучшить, сделайте это, далее переходите к подключению электрики.

Как правильно установить дополнительную помпу

Рейтинг: 1 185

Репутация: +1

Благодарил (а): 1 раз Поблагодарили: 1 раз

Сообщение s490t72 » 06 янв 2014, 16:23

Сообщения: 2740 Зарегистрирован: 01 мар 2012, 00:00 Откуда: войновка Стаж: 1991 Авто: скорая помощь

Рейтинг: 13 381

Репутация: +38

Благодарил (а): 210 раз Поблагодарили: 136 раз

Сообщение погранец » 06 янв 2014, 16:26

Рейтинг: 1 185

Репутация: +1

Благодарил (а): 1 раз Поблагодарили: 1 раз

Сообщение s490t72 » 06 янв 2014, 16:28

Сообщения: 156 Зарегистрирован: 22 апр 2009, 00:00 Откуда: ялта :
Награды: 1

Рейтинг: 206

Репутация: 0

Благодарил (а): 2 раза Поблагодарили: 1 раз

Сообщение slobodinzz » 06 янв 2014, 16:31

Сообщения: 163 Зарегистрирован: 22 авг 2008, 00:00 Откуда: Тюмень Стаж: 1994 Авто: УАЗ Патриот :
Награды: 1

Рейтинг: 363

Репутация: 0

Благодарил (а): 10 раз Поблагодарили: 4 раза

Сообщение Shaten » 06 янв 2014, 17:10

Сообщения: 2740 Зарегистрирован: 01 мар 2012, 00:00 Откуда: войновка Стаж: 1991 Авто: скорая помощь

Рейтинг: 13 381

Репутация: +38

Благодарил (а): 210 раз Поблагодарили: 136 раз

Сообщение погранец » 06 янв 2014, 17:16

[quote=»Shaten»]был в своё время кашкай, тоже холодный, на форуме вычитал об установке помпы, ставил вроде на подачу.

вот и начинается

Но все равно спасибо за отклик

Сообщения: 16 Зарегистрирован: 05 июл 2010, 00:00 Откуда: Тобольск Стаж: 24.08.2001. Авто: jeep liberti

Рейтинг: 16

Репутация: 0

Сообщение andrei445 » 06 янв 2014, 17:34

Сообщения: 1571 Зарегистрирован: 29 дек 2011, 00:00 Стаж: мне хватает Авто: не заводится

Рейтинг: 2 271

Репутация: +3

Благодарил (а): 51 раз Поблагодарили: 8 раз

Сообщение Sanek_880 » 06 янв 2014, 17:39

Сообщения: 1798 Зарегистрирован: 25 сен 2005, 00:00 Стаж: 2004 Авто: Panzerwagen :
Награды: 3

Рейтинг: 20 798

Репутация: +54

Благодарил (а): 64 раза Поблагодарили: 262 раза

Сообщение Domkrat » 06 янв 2014, 17:41

На Нексии ставил на обратку:

Но, скорее из-за простоты монтажа, нежели давления, температуры и прочих премудростей.

Сообщения: 163 Зарегистрирован: 22 авг 2008, 00:00 Откуда: Тюмень Стаж: 1994 Авто: УАЗ Патриот :
Награды: 1

Рейтинг: 363

Репутация: 0

Благодарил (а): 10 раз Поблагодарили: 4 раза

Сообщение Shaten » 06 янв 2014, 17:51

Сообщения: 2740 Зарегистрирован: 01 мар 2012, 00:00 Откуда: войновка Стаж: 1991 Авто: скорая помощь

Рейтинг: 13 381

Репутация: +38

Благодарил (а): 210 раз Поблагодарили: 136 раз

Сообщение погранец » 06 янв 2014, 17:59

Ты как с моей машины написал. На холостых вообще не весело

Сообщения: 1571 Зарегистрирован: 29 дек 2011, 00:00 Стаж: мне хватает Авто: не заводится

Рейтинг: 2 271

Репутация: +3

Благодарил (а): 51 раз Поблагодарили: 8 раз

Сообщение Sanek_880 » 06 янв 2014, 18:31

Сообщения: 2740 Зарегистрирован: 01 мар 2012, 00:00 Откуда: войновка Стаж: 1991 Авто: скорая помощь

Рейтинг: 13 381

Репутация: +38

Благодарил (а): 210 раз Поблагодарили: 136 раз

Сообщение погранец » 06 янв 2014, 18:38

Сообщения: 251 Зарегистрирован: 08 фев 2009, 00:00 Откуда: Лесная База Стаж: 1998 Авто: Одиссей :
Награды: 1

Рейтинг: 651

Репутация: +1

Благодарил (а): 2 раза Поблагодарили: 6 раз

Сообщение RayBan » 06 янв 2014, 19:16

Сообщения: 181 Зарегистрирован: 22 мар 2012, 00:00 Стаж: 2006 Авто: 2114

Рейтинг: 701

Репутация: +3

Поблагодарили: 3 раза

Сообщение robot72 » 06 янв 2014, 19:36

Сообщения: 383 Зарегистрирован: 12 июн 2007, 00:00 Откуда: тюмень Стаж: более 300000 Авто: Murano :
Награды: 1

Рейтинг: 646

Репутация: +1

Благодарил (а): 3 раза Поблагодарили: 3 раза

Сообщение spectra72 » 06 янв 2014, 19:40

Сообщения: 1579 Зарегистрирован: 18 янв 2010, 00:00 Откуда: страна ЦЫГАНИЯ Стаж: 2005 Авто: GETZ :
Награды: 1

Рейтинг: 2 347

Репутация: +4

Благодарил (а): 14 раз Поблагодарили: 7 раз

Сообщение rais » 06 янв 2014, 20:01

Сообщения: 3934 Зарегистрирован: 27 дек 2005, 00:00 Откуда: г.Тюмень Стаж: 2002 Авто: Mazda 6 mps :
Награды: 1

Рейтинг: 5 384

Репутация: +3

Благодарил (а): 5 раз Поблагодарили: 23 раза

Сообщение West2K » 06 янв 2014, 20:51

А в чем разница то? Как может греть больше на подаче чем на обратке? Что за сказки

Добавлено спустя 50 секунд:

Re: В какое место устанавливается дополнительная помпа.

Посоветуйте куда ставить доп. помпу?

Хочу посоветоваться перед установкой дополнительной электрической помпы.

Решил не париться с газелевской текущей помпой и заказал Bosh на экзисте стоит 1594 руб. Жду. Так вот у меня возник вопрос до или после печки ставить ее . В инете всякого начитался. еще больше запутался.

Такую помпу только газелевскуя мы с ребятами на работе испытывали от аккумулятора от УПСа компьютерного подключали и из бутыля с водой офисного в окно, напор зверский как дома из крана на максимуме!

По идее если поставить ДО радиатора печки, то в радиаторе печки будет сильное давление и радиатор будет создавать сопротивление напору от этого может крыльчатка доп.помпы работать в перенапряженном режиме (так сказать под нагрузкой) что не есть гуд

Если поставить после печки тчо бы она высасывала тосол из печки возможно КПД помпы будет не сильное.

Кто что думает по этому поводу.

Блин сам хотел такую тему создавать..тока думал от волги присобачить . вообще планировал на обратку печки . конструктивно поудобней будет на мой взгляд . да и шансов что радиатор печки даванет меньше. в таком случае напрямую в блок давить будет. вот только думаю может туда резистор на питание примострячить чтобы кавитации не возникало . там циркуляция то не сильно большая нужна. если сильно мощная помпа. может пузыри начать пускать. и еще вот думаю бай пасс пустить её ,в обход обратки . а на обратку электроклапан . повесить на релюху ,чтобы от помпы включался. так удобнеё будет. чтобы летом лишнюю энергию не сосала эта приблуда.Хотя можно проще сделать,чтобы огород не городить ,просто снимать на лето и все. Пока вот такие мысли. а задумка то неплохая.

а счего она будет летом сосать энергию. помпу надо ключать при прогреве авто что бы перло тепло или в сильные морозы после -20. а на трассе она не нужна.

По поводу кавитации так я уже думал, тоже хочу реостат поставить и обороты убавить. ХОТЯ с другой стороны ее же проэктировали на автомобиль. ХЗ короче

Дык её пректировали на основную циркуляцию. а тут всего радиатор печки. кста в худшем случае доп помпа из за сильно большой мощности может повлиять на всю циркуляцию и неизвестно как на машине все это отразиться. ЗЫ Дык ты тоже планировал в обход пускать с клапаном ?И питание на тумблер . по другому просто выключить её не получится

Последний раз редактировалось Niss@noff; 13.11.2008 в 13:34 .

А зачем вообще она нужна? Что хочется получить после установки? Печка и так греет зверски, движек не перегревается, что еще-то нужно?

не знаю как у тебя, но у меня после -25 утром машину 15 грею и сажусь а там не очень тепло. Доп. помпы стоят на меринах и на БМВ так же на саабах, так что это вполне нормально

Дополнительный насос в системе отопления автомобиля

Дополнительная помпа на печку — один из вариантов решения проблемы с малой производительностью системы охлаждения на отечественных автомобилях.

Нормально функционирующая в усредненных условиях эксплуатации, она дает сбои при высоких или низких температурах окружающей среды. В первом случае двигатель перегревается, во втором — слабо работает отопитель, оказывающийся не в состоянии обеспечить приемлемую температуру воздуха в салоне.

В каких случаях необходимо задуматься об установке дополнительной помпы

Дополнительный насос в систему охлаждения рекомендуется устанавливать, если:

• При температуре воздуха выше 28-30°С двигатель достигает критически высокой температуры (при условии исправной системы охлаждения);
• В мороз на холостом ходу печка дует прохладным воздухом при нормальной рабочей температуре двигателя.

Наиболее часто вышеописанные проблемы возникают на ВАЗ-2109, ВАЗ-2114, ВАЗ-2110, заднеприводной «классике», всех моделях ГАЗ «Волга», кроме ГАЗ-31105. В последнем случае неисправность может проявляться и в нормальных температурных условиях. Это обусловлено большим объемом охлаждающей жидкости в системе и недостаточно мощной помпой. » alt=»»> Стоит заметить, что в установке дополнительного насоса нет необходимости, если перегрев силового агрегата или отказ печки происходит при нормальных для средней полосы России температурах (-25 — 25°С). Исправленная штатная система успешно функционирует в этом терморежиме. Поэтому при сбоях в ее работе следует искать неисправность.

Установка дополнительной помпы

Недостаток первых переднеприводных автомобилей ВАЗ — плохая работа отопителя салона. Пока двигатель не прогреется до рабочей температуры, в салоне холодно. Это обусловлено конструкцией малого контура циркуляции, в который ОЖ поступает в малом количестве. Проблема решается установкой дополнительного электрического насоса от «ГАЗели».

Дополнительная электрическая помпа ставится в трубопровод печки

Для монтажа помпы с электроприводом необходимо приобрести:

• четырёхконтактное реле;
• многожильные провода и разъём на два контакта;
• гнездо предохранителя;
• шланги и хомуты для присоединения к системе охлаждения;
• электронасос от автомобиля «ГАЗель».

Помпа ставится на самодельном кронштейне, прикрученном к одному из болтов на посадочном фланце коробки передач. Предварительно сливается антифриз и снимается термостат, который будет мешать при установке дополнительной помпы. Это особенно актуально для инжекторной модели ВАЗ 21099.

Для включения насоса собирается небольшая схема с реле

Врезка производится в обратный патрубок, идущий от салонного отопителя. В этом случае электронасос создаст в радиаторе печки разрежение. Для включения помпы вместе с зажиганием и от отдельной кнопки собирается несложная электрическая схема. Реле с предохранителем помещается в салоне под приборной панелью, а в качестве выключателя выбирается любая свободная кнопка.

Видео: установка электрического насоса

Проверить работоспособность и заменить водяной насос на ВАЗ 2108–099 достаточно просто. Не стоит забывать и про профилактические меры. Следует периодически проверять техническое состояние и смазку помпы, а также своевременно менять охлаждающую жидкость. В этих условиях насос прослужит максимально долго.

Дополнительная электропомпа на «девятку»

Вот и наступили холода и владельцу Ваз 2109, живущему в России, вновь предстоит оказаться лицом к лицу с проблемой печки. Действительно, то ли отечественный производитель изначально не позаботился о нормальном ее функционировании, то ли система такая должна быть у этого автомобиля, но Ваз 2109 с электрической помпой, которая устанавливается самостоятельно, зимой у нас в стране более подходит. На Ваз 2109 установка электропомпы не займет много времени и достаточно знать основной алгоритм проведения операции, о чем и пойдет речь в нашей статье.

Зачем и куда ставить электропомпу на Ваз 2109

Понятно, что мерзнуть всю зиму в своем автомобиле не захочет ни один владелец. Да и пассажиры вряд ли захотят сесть в своеобразный «холодильник», где вместо того, чтобы согреться, замерзаешь напрочь. Штатная печка этого автомобиля, конечно же, согревает, но делает это нехотя и как будто в долг. Все дело в малой эффективности ее, особенно на холостых оборотах, когда стоишь, например, в пробках. Установка дополнительной электропомпы, в данном случае, проблему решает сразу.Вообще-то способов сделать салон своей «девятки» множество, но доработка системы охлаждения автомобиля путем монтажа электропомпы является наиболее рациональным решением.

Какую помпу выбрать

В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».

Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.

На заметку: вышесказанное относится к насосам старого образца. Новые помпы ГАЗ имеют неплохое качество сборки. Однако со временем и они начинают течь.

Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае. » alt=»»> За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).

Как установить дополнительную помпу

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

На заметку: повышенное давление в системе охлаждения может привести к срыву некачественно закрепленных патрубков или пробою радиатора. Поэтому перед монтажом дополнительного оборудования рекомендуется провести полную диагностику СО.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса. Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов. Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

Схема подключения к бортовой электросети может различаться в зависимости от того, какие цели ставит перед собой автовладелец. Если помпа устанавливается для более эффективного охлаждения, имеет смысл подключать ее таким образом, чтобы она работала постоянно при включенном зажигании. Подключить агрегат можно непосредственно от АКБ, однако замыкаться цепь должна с помощью реле, которое активируется после поворота пускового ключа.

Если дополнительный насос в системе отопления планируется устанавливать для улучшения работы печки на ХХ, подключать его лучше через кнопку. При этом в цепь питания будет входить реле, предохранитель, кнопка включения помпы и АКБ. Электричество подводят по однопроводной схеме. «Минусом» в этом случае является кузов машины. Использовав такую схему, автовладелец получает возможность включать помпу только тогда, когда в этом есть необходимость. На заметку: лучше установить дополнительный насос, использовав вторую схему подключения электропитания, так как в сильные холода его длительная работа может привести к недогреву мотора и связанным с этим неисправностям.

Установка дополнительной помпы на Ваз 2109

В этой статье мы научимся устанавливать дополнительную помпу на автомобиль, как настоящий автоэлектрик. Ваз 2109 – это автомобиль, который дает возможность постоянно что-либо модернизировать и усовершенствовать, впрочем, как и все модели этого семейства. Представим на обозрение читателя два алгоритма, как монтировать помпу от Газели и от Bosh.

Установка насоса от Газели

Как и говорилось выше, это самый распространенный вариант монтажа дополнительной помпы. Инструменты и материалы:

• Насос от Газели стандартный. Стоит около 1000 российских рублей.
• Реле с нормально разомкнутыми контактами. Подойдут стандартные реле от стартера или зажигания, где нужно будет просто перемкнуть нужные контакты.
• Немного армированного шланга.
• 2 литра ОЖ (обычный тосол).
• Хомуты среднего размера в количестве 5 штук.

• Ждем, пока в системе остынет охлаждающая жидкость. Тосол сливается из бачка в какую-нибудь чистую емкость, если подразумевается его повторное использование. Если намеревается использование нового тосола, то слить можно и в утилизацию.
• Сверху насоса видим 4 самореза. Их надо будет выкрутить, чтобы добраться до резиновой прокладки крыльчатки. Эту самую прокладку смазываем герметическим составом.
• Помпу собираем, но вместо штатных саморезов ставим длинные тонкие болты, по совету автоэлектрика. Ваз 2109, кстати, является автомобилем, где помпа от «Газели» вполне удачно устанавливается.

Совет. Некоторые автомобилисты, которые впервые устанавливают электропомпу, задаются вопросом: а куда лучше установить насос, в разрыв подающего патрубка отопителя или выходящего? На самом деле, никакой разницы в этом нет, лишь бы насос был установлен по течению потока ОЖ.

• Крепим электропомпу.

Автоэлектрика для Ваз 2109 – электропомпа

Примечание. Крепить дополнительную помпу на Ваз 2109 можно и прямо на шпильку бачка омывателя или на шпильку возле аккумуляторной батареи. Кроме того, некоторые умельцы советуют ставить ее на крепление заводской шумки, которая, как известно, находится на щитке двигателя. Рациональнее всего ставить возле АКБ, что мы и сделаем.

• Разжимаем железный хомут.
• Устанавливаем помпу горизонтальным патрубком в сторону блока.

Теперь следует подумать, как установить подключение. Практичнее всего перенести подключение на кнопку рециркуляции. Если нет, то можно поставить и на блок САУО или на обогрев зеркал.

• От клапана рециркуляции отсоединяются два провода: с бело-голубой и желто-голубой полосой.

Примечание. Напомним, что клапан рецирку л яции находится на щитке моторного отсека, а к нему идут два тонких шланга.

• Бело-голубой провод подсоединяем к одной клемме реле.
• Желто-голубой ко второй клемме реле.
• Третью клемму реле соединяем с проводом электронасоса.

Теперь пришло время проверить, как работает насос. При нажатии кнопки, помпа должна начать жужжать и дуть воздух. Если этого не происходит, значит что-либо сделано не так, как надо. Продолжаем установку:

• Отсоединяем шланг 1, по которому идет ОЖ к отопителю от выпускного патрубка.
• Подсоединяем его к горизонтальному патрубку помпы (длины хватит в полную меру, если что).
• Теперь к вертикальному патрубку насоса нужно подсоединить шланг 2, который сам состоит из 2-ух S-образных патрубков (находится он между краном и радиатором печки). В крайнем случае, вместо этого шланга можно использовать и другой, подходящего размера и типа.
• Второй конец этого шланга надо протянуть к головке блока, откуда был снят шланг 1.
• Затягиваем хомуты.
• Обязательно закручиваем сливную пробку в блоке.

• Заливаем ОЖ до максимальной метки.
• Прокручиваем двигатель.
• Визуально осматриваем насосы на наличие течи.
• Затем снова включаем зажигание и проверяем течи, которые в случае нахождения устраняем.
• Подтягиваем хомуты.
• Даем двигателю поработать около 30 минут.
• Вновь заливаем ОЖ до нужного уровня.

Ожидаемые результаты

После того, как все необходимые элементы будут установлены и подключены, следует провести дорожные испытания, при которых помпа должна непрерывно работать не менее часа. Во время этого необходимо тщательно осмотреть все места ее соединений с охлаждающей системой, исключить протечки.

После осмотра следует проверить машину на ходу. Может случиться так, что исправно функционирующий на холостых оборотах агрегат откажет при увеличении давления в патрубках.

Если все было сделано правильно, отопитель начинает подавать более теплый воздух, а двигатель эффективно охлаждается даже при больших нагрузках.
