Силовая установка автомобиля – достаточно сложное устройство, состоящее из многих механизмов и систем, взаимодействующих между собой. Основой любого двигателя является блок цилиндров и его верхняя часть — головка блока. Конструктивно не вышло соединить эти две части без размещения между ними прокладки для герметичности между указанными элементами силовой установки, а также для обеспечения соединение каналов систем смазки и охлаждения, чтобы рабочие жидкости не смешивались и не проникали в цилиндры. При этом прокладка должна выполнять свои функции в очень непростых условиях – высокое давление, значительная температура, воздействие масла и охлаждающей жидкости.

Статья написана благодаря сайту «Поделки». Это творческий портал, где собраны лучшие мастер-классы по рукоделию, практичные советы по дому, вязанию, вышивке, декупажу. Подарки близким созданные своими руками подарят память на долгие годы и покорят своей индивидуальностью и эксклюзивностью. Здесь представлены лучшие идеи с инструкциями по изготовлению аппликаций и поделок, которые станут неповторимыми сувенирами, украшением для дома и квартиры, загородного участка.

Любая прокладка ГБЦ (головки блока цилиндров) состоит из многих слоев, включающих листовую сталь, картон, фибру, пробку. Все эти слои хорошо спрессованы и покрыты слоем герметизирующего вещества.

Несмотря на материал изготовления прокладки, всегда существует вероятность ее пробоя. И если своевременно не обратить внимание на такую неисправность, то она может привести к значительным повреждения силовой установки и капитальному ремонту с заменой цилиндропоршневой группы или блока цилиндров.

Признаки пробоя прокладки

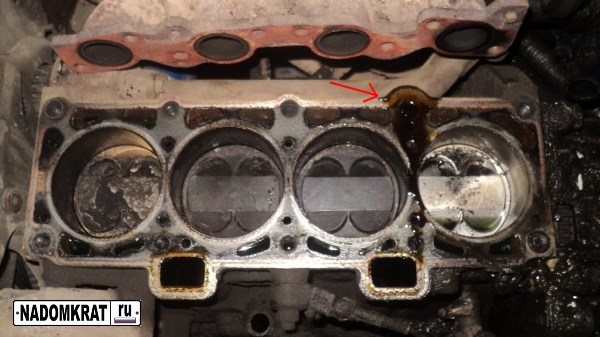

Признаки пробоя прокладки ГБЦ

Основными признаками пробоя прокладки являются:

• появление белой эмульсии на щупе при проверке уровня масла. Этот налет на щупе означает, что произошел порыв прокладки между отверстиями, по которым проходит масло и охлаждающая жидкость;
• густой дым белого цвета. Указывает на то, что появился прорыв в прокладке между отверстием, по которому движется охлаждающая жидкость и одним из цилиндров. В данном случае белый цвет выхлопным газам дает испаряющаяся жидкость которая попала в цилиндр. Дополнительно удостовериться в пробое прокладки поможет поднесение к выхлопной трубе руки при работающем двигателе. Налет, оставшийся на руке следует попробовать на язык – если он сладковат, значит жидкость попадает в цилиндр;
• наличие масляных разводов на поверхности охлаждающей жидкости в расширительном бачке. Разноцветные масляные пятна будут указывать на то, что в результате пробоя масло стал попадать в канал с проходящей охлаждающей жидкостью;
• пузырьки при заведенном моторе в расширительном бачке. Этот признак будет указывать на то, что в результате порыва выхлопные газы проникают в канал охлаждающей жидкости;
• резкий свист при работе мотора, сопровождающийся подтеками масла на блоке цилиндров. Это самый четкий признак того, что произошел пробой прокладки с выходом наружу. Встречается он редко, зачастую после того, как производилась доработка мотора с предварительным снятием головки;
• самым скрытым видом является пробой между цилиндрами. Особо явных признаков при этом нет, кроме падения мощности и увеличения потребления топлива, которые могут являться результатом неисправности других механизмов. Удостовериться в наличии такого пробоя поможет только замер компрессии, а и то не всегда. Та же разрегулировка клапанов может давать такие симптомы;

При проявлении таких признаков единственным вариантом устранения данной неисправности является только замена прокладки ГБЦ ВАЗ 2114.

Примечательно, что данная прокладка является одноразовой, и заменяется каждый раз, поэтому любая доработка двигателя, связанная со снятием головки должна сопровождаться заменой.

Замена Прокладки ГБЦ ВАЗ 2109, 2110, 2114 8 клапанов. Снятие Головки Инжектора ВАЗ 2109, 2114

Замена прокладки ГБЦ ВАЗ-2114

Прогар прокладки головки блока, признаки.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

1. Из глушителя выходит большое количество белого дыма.



   Белый дым с глушителя — признак неисправности прокладки ГБЦ

2. Достаточное количество эмульсии на крышке заливной горловины.

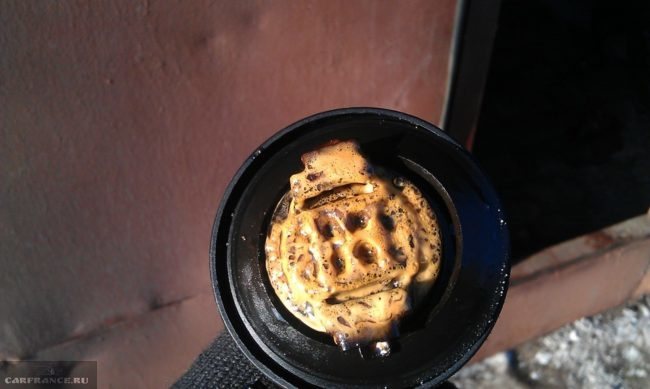

   Эмульсия на крышке заливной горловины

3. В тосоле имеется масляный эффект.
4. Повысился уровень масла в поддоне.
5. В бензине прослеживается запах тосола или выхлопных газов.

Это интересно: Типовые неисправности термостата и замена на 406 дивагетеле

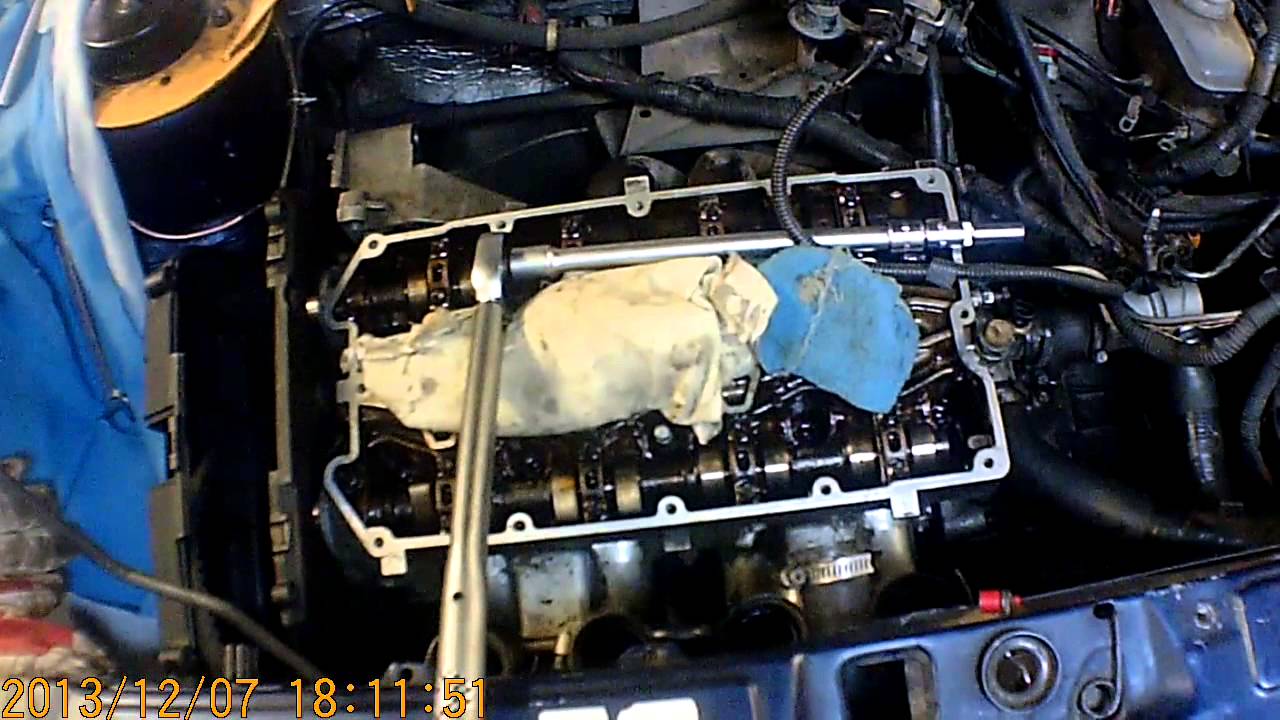

ВАЗ 2114 16 кл. Замена прокладки ГБЦ На Приоропрокладку.ФИЛЬМ

Замена прокладки ГБЦ ВАЗ 2114 8 клапанов

https://youtube.com/watch?v=ndwkIke3Eqc

Необходимый инструмент

Ремонт двигателя, связанный с заменой прокладки хоть и трудоемкий, но выполнить самостоятельно вполне можно, имея под рукой необходимое оснащение.

Все, что понадобиться, для произведения операции, указано ниже:

• наборы рожковых и торцевых ключей (особенно понадобятся ключи на «10», «13», «17» и «19»);
• набор головок тех же размерностей, а также специальная головка «Torh»;
• ключ динамометрический;
• отвертки;
• пассатижи;
• емкости для слива технических жидкостей;
• ветоши;
• герметик;

Смотрите также

Замена прокладки маслозаливной пробки двигателя Z18XE

0 0 1k

Пропуски зажигания на ВАЗ 2114

0 2 1k

Пробило прокладку ГБЦ – как узнать?

484 2 364k

Не едет после замены ГБЦ ВАЗ 2113

0 2 1k

Сломалась головка направляющей клапана, не снимая ГБЦ что сделать ?

0 2 1k

Каждая модель ВАЗовского двигателя оснащается прокладкой ГБЦ. Основной её задачей является герметизация камер сгорания и каналов между блоком цилиндров и головкой блока цилиндров (ГБЦ), по которым протекает охлаждающая жидкость.
Она изготавливаться из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Отверстия в прокладке имеют достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию. При нарушении работы прокладки ГБЦ, в двигателе появляются различные неполадки.

Последовательность работ по ремонту

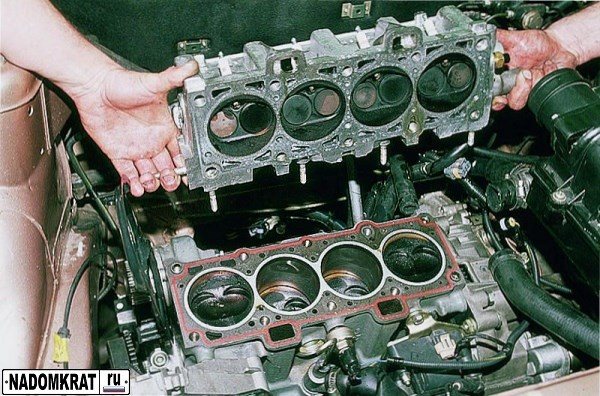

Установка головки блока цилиндров

Также нужна новая прокладка ГБЦ и прокладка крышки клапанов. Имея все это, можно начинать ремонт. Последовательность действий при ремонте такова:

1. Авто ставиться в гараж, КПП устанавливается в нейтральное положение, а под задние колеса кладутся упоры. Первое, что делается после постановки авто – обесточивается бортовая сеть путем отсоединения клеммы «-» с АКБ.
2. Сбрасывается давление в топливной системе. Для этого на топливной рампе имеется контрольный клапан в виде обычного золотника шины. Под этот клапан нужно разместить емкость, и зажать золотник. При сбросе давления из него будет вытекать бензин. Также потребуется слив охлаждающей жидкости посредством сливных пробок.
3. На двигателе нужно установить поршень 1-го цилиндра в положение ВМТ. Для этого снимается защитная крышка ремня привода ГРМ, и проворачивается коленвал до совпадения меток на шкиву, распределительном валу и маховике.
4. Следующим этапом будет снятие крышки клапанов. Для этого от штуцеров крышки отсоединяются все патрубки, тяга привода дроссельной заслонки, кронштейн привода акселератора и гайки крепления крышки клапанов.
5. Отсоединяется от выпускного коллектора приемная труба системы отвода выхлопных газов. Эти работы производятся под авто.
6. От ДМРВ отсоединяется проводка, снимается воздушный подводящий патрубок к дроссельному узлу, после чего он полностью демонтируется вместе с корпусом воздушного фильтра.
7. Затем нужно от головки отсоединить все элементы, подходящие к головке – патрубки системы охлаждения дроссельного узла, вакуумного усилителя, тягу привода дроссельной заслонки, массовые провода, кронштейн подводящей трубы выпускного коллектора.
8. Также разбалчиваются крепления распорок впускного коллектора, а сами распорки снимаются. Далее отсоединяется проводка от — датчиков давления масла, температуры ОЖ и положения заслонки дросселя, регулятора ХХ, форсунок, высоковольтные провода со свечей.
9. Затем снимается ремень привода ГРМ. Перед этим нужно еще раз проверить совмещение меток на шкиву коленвала и шестерне привода ГРМ. После этого ослабляется натяжка ремня и он снимается с шестерни ГРМ.
10. Чтобы снять шестерню распредвала, ее нужно будет зафиксировать через технологические отверстия и выкрутить болт крепления. Снимать ее с вала нужно аккуратно, чтоб не потерять шпонку. После этого потребуется снятие задней крышки, располагающейся за снятой шестерней, от головки и блока.
11. Снимаются с головки патрубки системы охлаждения вместе с термостатом от головки, а также остальная проводка. Также отсоединяются патрубки подачи и слива топлива.
12. Остается только выкрутить болты крепления головки. Но для этого их вначале нужно ослабить, причем в строго определенном порядке. И только после послабления они полностью выкручиваются. Если разборка произведена правильно, после вытаскивания болтов можно будет снять головку и извлечь поврежденную прокладку. На этом первая часть ремонта считается завершенной.

Инструкция

Замена прокладки ГБЦ – процедура, состоящая из нескольких этапов. Следуя пошаговому руководству, вам удастся выполнить данную работу быстро и без каких-либо проблем.

Для выполнения этой работы подготовьте наборы рожковых и торцевых ключей, набор головок разных размеров, отвертки, ветоши, а также емкость для слива охлаждающей жидкости и топлива.

Сначала обесточьте автомобиль. Снимите минусовую клемму с АКБ. Затем 1-й цилиндр (его поршень) установите в положение ВМТ. Слейте охлаждающую жидкость.

После этого необходимо убедиться в том, что уровень давления в системе питания достаточно низкий. Для этого отверните колпачок, который расположен на заднем конце топливной рампы, нажмите на золотник и слейте топливо, после чего колпачок снова закрутите. Очень важно учитывать, что данные действия можно осуществлять только спустя пару часов после эксплуатации автомобиля. Если сделать это сразу после остановки машины, не исключено получение ожога как от контакта с золотником, так и от топлива, которое будет выпрыскиваться под давлением. Безопасно слить его в таком случае не получится.

После того как вы слили топливо, отсоедините трубу глушителя от коллектора. Для этого открутите гайки крепления кронштейна под днищем машины. Затем извлеките хомут и освободите приемную трубу.

Следующий шаг – демонтаж крышки ГБЦ. Отсоедините коллекторы и ресивер. С дроссельного узла демонтируйте патрубок воздушным фильтром и воздухозаборным шлангом. Возьмите шестигранник («10») и отвертку. С их помощью отключите шланги с воздуховыводящего патрубка. Выкрутите все крепежные винты.

Колодки жгутов проводов от датчиков надо отключить. Это касается и регулятора холостого хода, и жгута проводов форсунок (инжектор). Наконечники ВВ-проводов надо снять со свечей зажигания. Из-под ресивера достаньте жгут проводов. Выкрутите крепежные гайки, снимите крышку привода ГРМ и ремень.

Снимите шкив с распредвала. Для этого:

Снимайте шкив аккуратно, чтобы не задеть сальник. После этого демонтируйте заднюю крышку привода распределительного вала. Далее возьмите шестигранник и не до конца выкрутите болты, с помощью которых прикреплена головка блока цилиндров. Ослабьте болты на ½ оборота. Снимите ГБЦ, используя отвертку как рычаг. Отсоедините головку блоков от прокладки. Очистите все снятые элементы, удалите масло. Установите новую прокладку по установочным втулкам.

Убедитесь, что коленчатый и распределительный валы находятся в положении ВМТ. Оба клапана цилиндра должны быть закрыты. С помощью крепежных болтов закрепите прокладку ГБЦ. Предварительно рекомендуется болты смазать моторным маслом. Осталось осуществить обратную сборку.

Как видите, данная процедура по замене прокладки ГБЦ достаточно трудоемкая. Прежде чем приступить к выполнению этой работы, оцените свои силы. Возможно, рациональнее будет доверить эту работу специалисту. В таком случае вам не придется беспокоиться о том, что что-то будет выполнено неправильно. Для мастера, обладающего необходимыми знаниями, инструментами и большим опытом, такая процедура не представляет никакой сложности.

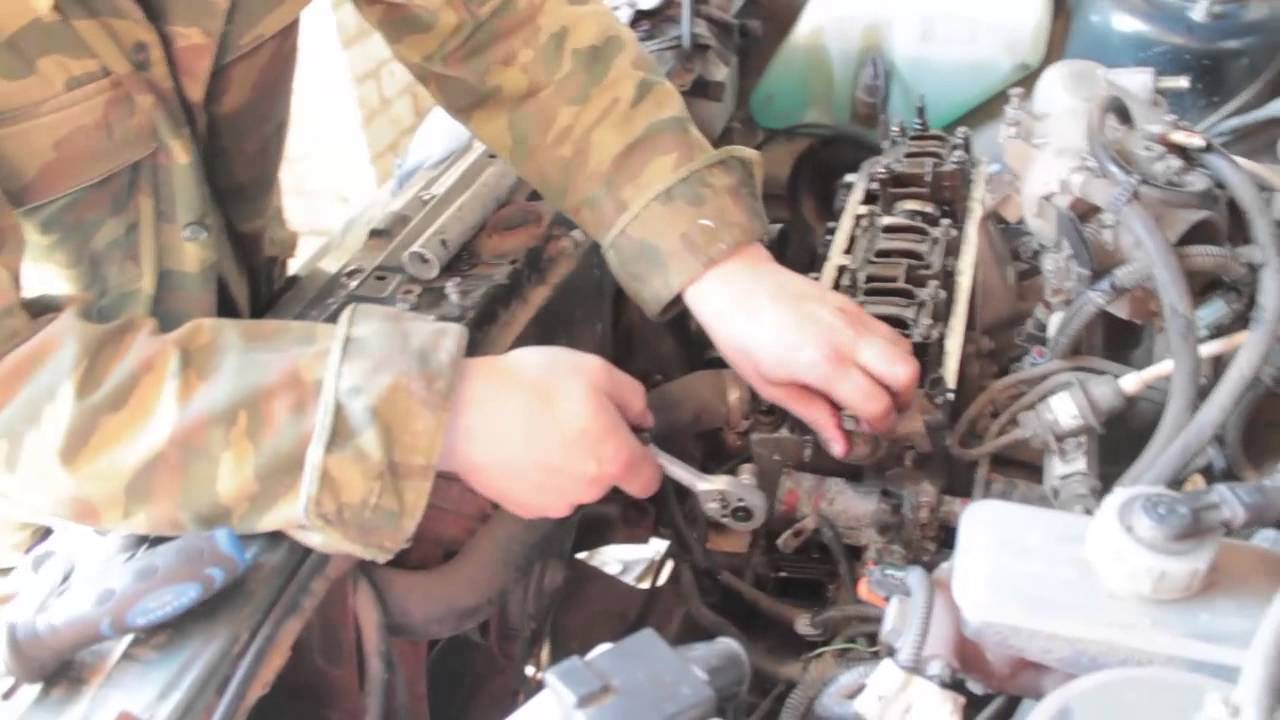

Ремонт ГБЦ ВАЗ 2115 проблема в прокладке

Особенности при сборке

Перед сборкой следует проверить болты крепления головки на вытяжку, их длина не должна быть больше 13,5 см, если они длиннее – использовать их уже нельзя.

Также следует проверить плоскость головки. Если она была перегрета, возможно, что ее покоробило и потребуется ремонт в виде торцевания плоскости.

При сборке болты крепления головки затягиваются в определенной последовательности и со строго определенным моментом затяжки. Далее все собирается в последовательности, обратной разборке.

В этой же последовательности производится и разборка, если выполняется доработка силовой установки.

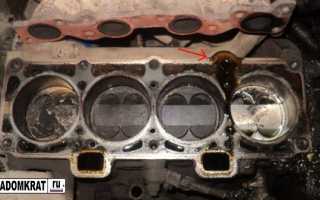

Самостоятельная замена прокладки головки блока цилиндров на ВАЗ 2114

Не секрет, что прокладка головки блока цилиндра играет огромную роль в правильной функциональности любого автомобиля. В данном случае ВАЗ 2114 уж точно исключением не является.

За счет наличия данной прокладки обеспечивает герметичность трех основных систем:

• Охлаждение;
• Масляная смазка;
• Газораспределение.

Если возникла какая-то неисправность, связанная с нарушением целостности прокладки, она обязательно подлежит замене. Ремонт в данном случае неприемлем.

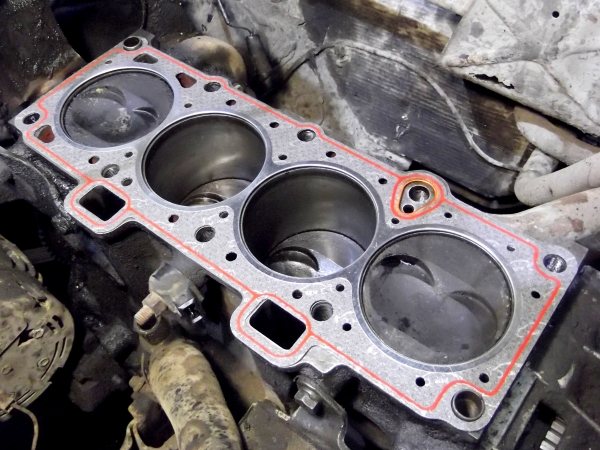

Новенькое изделие

Как делается замена прокладки ГБЦ ВАЗ-2114 8 клапанов

Прокладка ГБЦ (головки блока цилиндров) является одноразовой деталью, а потому она не подлежит ремонту. Если она будет по каким-то причинам повреждена, необходимо осуществить замену прокладки ГБЦ в автомобиле ВАЗ-2114 8 клапанов. Понять, что данная деталь нуждается в замене, можно по следующим признакам:

1. В радиаторе постоянно пузырится охлаждающая жидкость.
2. Через прокладку выходят выхлопные газы.
3. Выхлопная труба дымит.
4. Масло на щупе покрыто белой эмульсией, которая похожа на пену.
5. Охлаждающая жидкость замаслена.

Часто признаком такой неполадки является густой белый дым из выхлопной трубы. Это проявление указывает на то, что в прокладке образовался прорыв между одним цилиндром и отверстием для протекания охлаждающей жидкости. Если жидкость замаслена, это свидетельствует о наличии пробоя, в результате которого масло стало попадать в канал с охлаждающей жидкостью. Если при работе двигателя слышен резкий свист, и при этом на блоке цилиндра видны следы масла, это свидетельствует о пробое прокладки.

Также признаком выхода из строя прокладки может стать повышение расхода топлива и снижение мощности двигателя. Однако стоит учитывать, что некоторые из этих признаков возникают и при других повреждениях в механизме автомобиля. Например, белая эмульсия на поверхности масла также свидетельствует о том, что блок имеет трещину. В любом случае предварительно необходимо удостовериться в том, что причина именно в неисправности прокладки ГБЦ.

Если возникли сомнения, диагностику лучше доверить специалисту.
