В статье рассмотрим трехуровневый регулятор напряжения для автомобиля ВАЗ 2114, который обеспечивает стабильную работу электрической системы. Правильное регулирование напряжения предотвращает перегрузки и повреждения электрооборудования, что важно для долговечности автомобиля. Обсудим принципы работы устройства, его преимущества и рекомендации по установке и настройке, что поможет владельцам ВАЗ 2114 улучшить эксплуатационные характеристики и продлить срок службы электрической системы.

Трехуровневый регулятор напряжения генератора Ваз

На сегодняшний день отечественные автомобили сталкиваются с серьезной проблемой — быстрой разрядкой аккумуляторов. При этом срок службы батарей стремительно сокращается, а новые модели на рынке имеют высокую стоимость. Основной причиной этого является частая смена режимов работы автомобиля, и в данном случае действия водителя не всегда могут повлиять на ситуацию. Батарея требует разное напряжение для зарядки, что создает дополнительные трудности.

Для решения этой проблемы в автомобилях устанавливают регуляторы напряжения. Обычно они представляют собой стандартные устройства с простой конструкцией, которые, к сожалению, не отличаются высокой эффективностью. Дело в том, что такие регуляторы подают на аккумулятор постоянное напряжение, не учитывая условия эксплуатации, температуру окружающей среды и скорость движения. В этом контексте трехуровневый регулятор напряжения способен значительно оптимизировать процесс зарядки.

Многие автолюбители часто жалуются на проблемы с аккумуляторами: они быстро разряжаются, не хватает заряда для нормальной работы систем автомобиля (например, фары светят тускло) и возникают другие неприятности. Эти жалобы вполне обоснованы, и стремление увеличить срок службы аккумулятора, сохранив его надежность, выглядит логичным. Аккумулятор — это не дешевое приобретение, и если не обеспечить ему должный уход, он быстро выйдет из строя, что приведет к дополнительным расходам. Однако правильная эксплуатация — это не единственный фактор, влияющий на долговечность устройства; гораздо большее влияние на его состояние оказывает резкая смена рабочих режимов автомобиля.

Дело в том, что штатный регулятор, как правило, предназначен для поддержания постоянного напряжения в бортовой сети автомобиля. Однако скорость движения, количество потребителей тока и температура воздуха постоянно меняются, что требует от аккумулятора разного зарядного напряжения. Для коррекции напряжения и оптимизации режима зарядки был разработан трехуровневый регулятор напряжения для генераторов ВАЗ 2010.

Судя по отзывам автолюбителей на различных форумах, это действительно эффективное и полезное устройство. Давайте подробнее рассмотрим, какие функции выполняет трехуровневый регулятор и что обеспечивает его положительные характеристики.

Эксперты отмечают, что трехуровневый регулятор напряжения на ВАЗ 2114 представляет собой важный элемент системы электроснабжения автомобиля. Он обеспечивает стабильное напряжение, что критически важно для корректной работы электрооборудования. Специалисты подчеркивают, что такой регулятор позволяет избежать перегрузок и продлить срок службы аккумулятора и других электрических компонентов.

Кроме того, трехуровневая схема регулирования позволяет более точно адаптировать напряжение в зависимости от нагрузки, что особенно актуально для современных автомобилей с высоким уровнем электроники. По мнению экспертов, установка качественного регулятора может значительно повысить надежность работы системы и снизить риск возникновения неисправностей, связанных с перепадами напряжения. В целом, использование трехуровневого регулятора напряжения является разумным решением для владельцев ВАЗ 2114, стремящихся к улучшению эксплуатационных характеристик своего автомобиля.

Трехуровневый регулятор напряжения. Что это и зачем он нужен?

Главные функции трехуровневого регулятора напряжения

Чтобы глубже понять роль регулятора напряжения, давайте сначала обратим внимание на одну ключевую деталь, с которой он взаимодействует. Речь идет о автомобильном генераторе, который преобразует механическую энергию в электрическую. После запуска двигателя (при повороте ключа в замке зажигания) генератор, получая питание на обмотку возбуждения, начинает выдавать ток на нагрузку. Именно сила тока в обмотке регулируется упомянутым регулятором напряжения, который может быть как отдельным элементом, так и встроенным в щеточный узел генератора.

В большинстве современных генераторов питание регулятора напряжения поступает от отдельной секции выпрямителя, а ротор приводится в движение коленчатым валом через шкив. Электромагнитное поле, создаваемое обмоткой возбуждения, индуцирует электрический ток в фазовых обмотках статора. Поскольку частота вращения двигателя может колебаться, а нагрузка изменяться скачкообразно, необходимо поддерживать стабильное выходное напряжение генератора. Здесь и вступает в действие регулятор напряжения, который корректирует силу тока возбуждения.

При исправной работе генератора и регулятора напряжение должно находиться в пределах от 13,8 до 14,2 Вольт. Это значение необходимо для того, чтобы ток заряда мог проходить через аккумулятор. Однако также важно обеспечить определенное превышение электрохимического потенциала всех пластин в банках, иначе зарядка аккумулятора не произойдет.

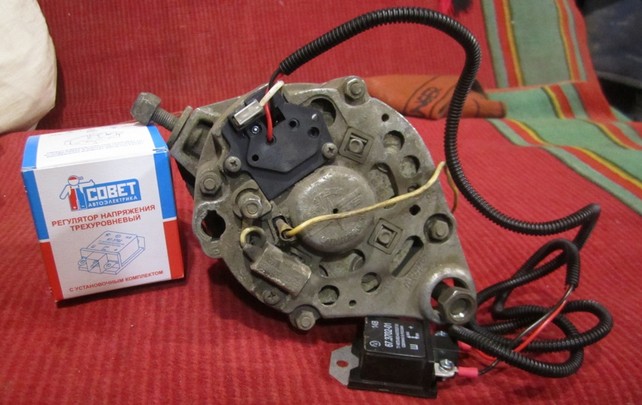

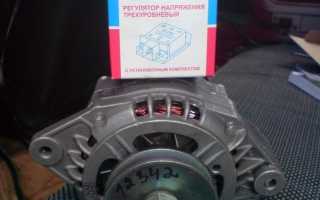

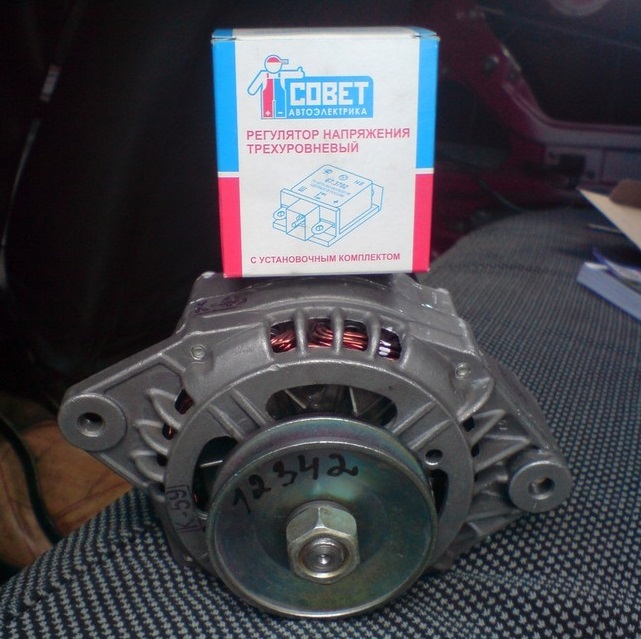

В последнее время стандартные регуляторы напряжения все чаще заменяются трехуровневыми моделями «СОВЕТ», которые создают оптимальные условия для зарядки аккумуляторной батареи, учитывая ее состояние и температуру окружающей среды, а также регулируют широкий диапазон напряжения зарядки. Применение таких устройств значительно увеличивает срок службы автомобильного аккумулятора и помогает избежать возможных проблем в его эксплуатации.

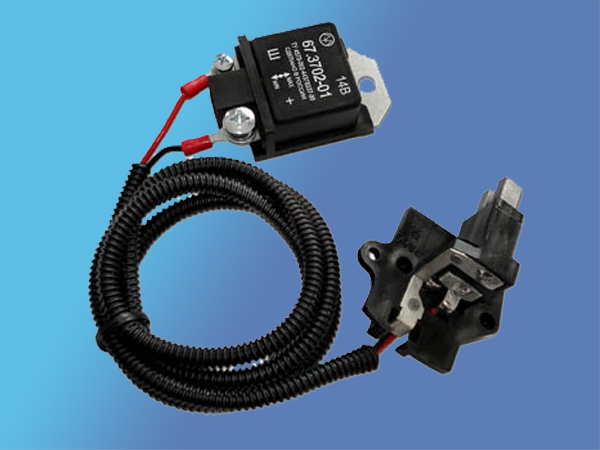

В зависимости от типа генератора, установленного на автомобиле, регуляторы напряжения могут поставляться как в комплекте с соответствующим щеточным узлом, так и с установочным корпусом интегрального регулятора и проводом для подключения.

Несмотря на наличие термокомпенсации с отрицательным значением в регуляторе напряжения генератора (при понижении температуры регулируемое напряжение увеличивается, а при повышении — уменьшается), он не может отслеживать температурные условия вне генератора, так как его внутренняя температура быстро достигает высоких значений, иногда превышая +100 °C.

Кроме того, подключение дополнительных потребителей, таких как обогрев стекол, фар или печки, может привести к быстрому разряду аккумулятора даже при работающем двигателе и исправном штатном регуляторе. Все эти проблемы можно решить, установив трехуровневый регулятор напряжения.

Наибольшей популярностью такие устройства пользуются среди владельцев автомобилей марки ВАЗ, особенно тех, что старше 10 поколения (2106, 2107, 2108, 2109 и Самары 2114, 2115), у которых тусклые фары благодаря регулятору могут стать ярче. Это простое устройство значительно повышает эффективность работы бортовой системы: улучшается освещение, качество работы печки и обогрева заднего стекла. В зимний период, когда автомобилю требуется дополнительный обогрев, регуляторы напряжения особенно актуальны, так как низкие температуры значительно снижают емкость аккумуляторной батареи.

Интересные факты

Вот несколько интересных фактов о трехуровневом регуляторе напряжения на ВАЗ 2114:

1. Эффективность работы: Трехуровневый регулятор напряжения позволяет более точно контролировать выходное напряжение, что способствует улучшению работы электрической системы автомобиля. Это особенно важно для современных автомобилей, где множество электронных компонентов требуют стабильного напряжения для корректной работы.

2. Снижение тепловых потерь: В отличие от традиционных регуляторов, трехуровневые модели обеспечивают меньшие тепловые потери благодаря более эффективному управлению зарядом аккумулятора. Это позволяет продлить срок службы как аккумулятора, так и других электрических компонентов автомобиля.

3. Улучшенная защита от перенапряжения: Трехуровневые регуляторы напряжения часто оснащены дополнительными функциями защиты, которые предотвращают повреждение электрооборудования в случае скачков напряжения. Это особенно актуально для ВАЗ 2114, где стабильность работы системы зажигания и других узлов критически важна для надежности автомобиля.

Трёхуровневый регулятор напряжения на ваз 2114. Преобразователь напряжения Повышение Напряжения 12v.

Отзывы

Десятки тысяч трехуровневых регуляторов напряжения уже успешно применяются на различных транспортных средствах, подтвердив свою эффективность и надежность для владельцев. Например, вот отзыв одного из пользователей, оставленный на автомобильном форуме: «После установки ТРН (трехфазного регулятора напряжения) все проблемы исчезли, а именно:

1. Сигнализация теперь лучше открывается по утрам (ранее, в мороз, приходилось использовать линейку);
2. Фары ближнего и дальнего света стали светить ярче, а также увеличилась яркость всех ламп в салоне;
3. При включении печки на первом положении поток воздуха практически сдувает пассажиров и водителя; стеклоподъемники начали работать быстрее;
4. Аккумулятор всегда заряжен, а двигатель запускается с первого раза по утрам». Конечно, встречаются и негативные отзывы, но в целом трехуровневый регулятор напряжения пользуется популярностью среди автовладельцев.

Как работает трехуровневый регулятор напряжения?

Мы уже обсудили, что трехуровневые регуляторы напряжения, вместе с полным комплектом, предназначены для автоматического поддержания напряжения на выходе автомобильного генератора переменного тока. Эти устройства устанавливаются на автомобили, у которых обмотка генератора подключена к плюсовой цепи. Кроме того, существует еще один тип трехуровневого регулятора, который, помимо стандартных компонентов, включает набор щеток или интегрированный блок с проводкой. Сам регулятор устанавливается непосредственно на кузов автомобиля, а щеточный узел (или панель с проводкой) размещается в генераторе.

Современные и более продвинутые модели таких регуляторов обладают функцией безопасного старта. Поскольку ток в обмотках возбуждения может достигать 5 Ампер и более, при запуске двигателя такой уровень потребления электроэнергии приводит к значительному снижению мощности. В конструкцию регулятора встроен полупроводниковый ключ, который отключает обмотки генератора в случае, если на выходе отсутствует стабильное напряжение.

Электронная схема этих регуляторов включает трехпозиционный тумблерный выключатель, который позволяет настраивать необходимые параметры электрической сети автомобиля. Переключение уровней осуществляется с помощью встроенного тумблера, в зависимости от условий эксплуатации автомобиля:

Уровень «min» — соответствует 13,6 Вольта и предназначен для работы в условиях высоких температур (выше +20°C) или при «тяжелых» условиях эксплуатации (городские пробки, длительные подъемы и т.д.);

Уровень «норма» (среднее положение переключателя) соответствует 14,2 Вольта и подходит для использования автомобиля при температуре от 0°C до 20°C;

Уровень «max» (14,7 Вольта) – предназначен для работы в условиях низких температур, а также для подзарядки сильно разряженного аккумулятора, когда подключены различные потребители электроэнергии (телевизор, магнитола и т.д.) при неработающем двигателе или после длительной стоянки.

Главной особенностью трехуровневого регулятора является наличие нового реле. Его эффективность и качество значительно превосходят стандартные детали, что позволяет регулятору обеспечивать более стабильное напряжение и защищать электрическую систему автомобиля от резких колебаний.

Отзывы о регуляторах «Энергомаш» для ВАЗ-2110

Трехуровневый регулятор напряжения (ВАЗ-2110) отлично подходит для водителей, использующих автомобиль в сложных условиях. Он позволяет длительное время передвигаться по подъемам, а также повышает эффективность работы в жаркую погоду. Это делает запуск автомобиля значительно проще, а аккумулятор остается полностью заряженным на протяжении длительного времени. Минимальное напряжение, которое может выдавать регулятор «Энергомаш» для ВАЗ-2110, составляет 13,6 В, а максимальное – 14,7 В. Как и предыдущая модель, этот регулятор отличается компактными размерами. Он способен выдерживать номинальный ток в 5 А, а его стоимость на рынке составляет примерно 450-600 рублей.

Трёхуровневый регулятор2114просадок больше нетбортовой компьютер го*но

СТОИТ ЛИ ДЕЛАТЬ РЕГУЛЯТОР САМОСТОЯТЕЛЬНО

Если вы не обладаете достаточными знаниями в области электроники, то реализовать подобный проект может оказаться довольно трудным.

Как уже упоминалось, ключевым компонентом схемы являются диоды. Найти трехступенчатые переключатели для них может быть непросто. Кроме того, необходимо правильно рассчитать и установить радиаторы для охлаждения, иначе существует высокий риск выхода диодов из строя.

При разработке регулятора вам понадобятся длинные провода, так как подключение будет осуществляться напрямую к устройству через крышку.

Также потребуется изготовить или подобрать подходящий пластиковый корпус для данного оборудования. Все внутренние компоненты должны быть надежно зафиксированы внутри устройства.

Сравнение с другими типами регуляторов напряжения

Регуляторы напряжения являются важным элементом в системе электроснабжения автомобилей, обеспечивая стабильное напряжение для работы электрических компонентов. Трехуровневый регулятор напряжения на ВАЗ 2114 отличается от других типов регуляторов, таких как двухуровневые и линейные, по нескольким ключевым аспектам.

Во-первых, трехуровневый регулятор напряжения обеспечивает более точное и стабильное управление выходным напряжением. Он работает по принципу изменения уровня напряжения в зависимости от нагрузки, что позволяет избежать резких колебаний и перегрузок. В отличие от двухуровневых регуляторов, которые могут переключаться между двумя фиксированными уровнями напряжения, трехуровневый вариант предлагает более гибкое решение, адаптируясь к изменяющимся условиям работы автомобиля.

Во-вторых, трехуровневые регуляторы напряжения, как правило, имеют более высокую эффективность. Это связано с тем, что они способны минимизировать потери энергии, которые возникают при преобразовании напряжения. В отличие от линейных регуляторов, которые рассекают избыточное напряжение в виде тепла, трехуровневые регуляторы используют более сложные схемы управления, что позволяет значительно снизить тепловые потери и повысить общую производительность системы.

Кроме того, трехуровневые регуляторы напряжения на ВАЗ 2114 обладают улучшенной защитой от перегрузок и коротких замыканий. Они могут автоматически отключаться при возникновении критических условий, что предотвращает повреждение как самого регулятора, так и других электрических компонентов автомобиля. Это особенно важно для современных автомобилей, где количество электронных систем постоянно растет.

Однако стоит отметить, что трехуровневые регуляторы напряжения могут быть более сложными в установке и настройке по сравнению с более простыми двухуровневыми моделями. Это связано с необходимостью точной калибровки и настройки параметров работы, что может потребовать дополнительных знаний и навыков. Тем не менее, преимущества, которые они предлагают, часто оправдывают эти дополнительные усилия.

В заключение, трехуровневый регулятор напряжения на ВАЗ 2114 представляет собой современное и эффективное решение для управления электроснабжением автомобиля. Его преимущества в виде высокой эффективности, стабильности работы и защиты от перегрузок делают его более предпочтительным выбором по сравнению с другими типами регуляторов напряжения, такими как двухуровневые и линейные модели.

Вопрос-ответ

Каковы основные функции трехуровневого регулятора напряжения на ВАЗ 2114?

Трехуровневый регулятор напряжения на ВАЗ 2114 обеспечивает стабильное напряжение для работы электрических систем автомобиля, предотвращая перепады напряжения, которые могут повредить электронику. Он также помогает оптимизировать зарядку аккумулятора, улучшая его срок службы и производительность.

Как установить трехуровневый регулятор напряжения на ВАЗ 2114?

Установка трехуровневого регулятора напряжения требует отключения аккумулятора и демонтажа старого регулятора. Затем новый регулятор устанавливается на место, подключаются все необходимые провода, и система проверяется на наличие утечек и правильность работы перед повторным подключением аккумулятора.

Какие признаки указывают на неисправность регулятора напряжения?

Признаки неисправности регулятора напряжения могут включать постоянное мигание контрольной лампы зарядки, нестабильное напряжение на выходе, а также проблемы с работой электроники автомобиля, такие как мерцание фар или сбои в работе аудиосистемы. Если вы заметили эти симптомы, рекомендуется проверить регулятор и, при необходимости, заменить его.

Советы

СОВЕТ №1

Перед установкой трехуровневого регулятора напряжения на ВАЗ 2114, обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок при монтаже и обеспечит правильную работу устройства.

СОВЕТ №2

Проверьте состояние проводки и соединений перед установкой регулятора. Изношенные или поврежденные провода могут привести к неправильной работе устройства и даже к его выходу из строя.

СОВЕТ №3

После установки регулятора напряжения, регулярно проверяйте его работу с помощью мультиметра. Это позволит вам своевременно выявить возможные неисправности и предотвратить серьезные проблемы с электросистемой автомобиля.

СОВЕТ №4

Не забывайте о необходимости периодической чистки контактов регулятора. Загрязненные или окисленные контакты могут ухудшить проводимость и привести к нестабильной работе системы.
