Установка реле стартера

Почти год меня периодически мучила проблема с заводом авто, особенно на горячую то и дело щелкало втягивающее реле, зарядка проседала и машина, как водится, отказывалась заводиться. После самостоятельной диагностики, я естественно решил, что это втягивающее реле.

И так начнем!

Откручиваем крепления воздушного фильтра

Откручиваем

Затем отгибаем его в сторону и зацепляем на заранее подготовленный проводок, привязанный к петле капота!)) (критически удобная вещь, мне подсказал это бывший хозяин машины).

Зацепили

Затем, немного сбрызнув WDшкой, откручиваем гайки крепления стартера, у меня самой нижней гайки уже не было, вероятно что стартер уже снимали и чтобы не переживать геморрой связанный с откручиванием самой нижней гайки.

Откручиваем

Возможно если у вас стоит штатный стартер, а соответственно и штатное втягивающее на штатных болтах, то заменить его возможно не снимая весь стартер целиком. Однако! Стартер у меня, как выяснилось, не заводской, а чебоксарский! Как это определить не изучив заводскую маркировку? Да очень просто! Достаточно посмотреть на обратную сторону реле.

Купить новое втягивающее мне удалось только в магазине специализирующимся на продаже и ремонте стартеров и генераторов на все марки авто.

Вот так выглядит новое реле

После того как сняли стартер снимаем втягивающее, и вот как оно выглядит после нескольких лет эксплуатации

Затем обратном порядке всё собираем, тут главное не забыть зацепить подвижную часть реле за лапку, находящуюся в самом стартере!

Устаналиваем всё на машину, заводим раз, всё отлично, два — тоже всё окей, а вот на третий раз БАЦ!

и опять такая же петрушка… Напрашивается знаменитый вывод:
“Дело было не в бобине! А мудак сидел в кабине!”
И вот тут начинается самое интересное, оказывается у десятого и тринадцатого семейства ВАЗа отсутствует реле стартера! А это означает, что ток большой силы идет напрямую через замок зажигания и блок предохранителей на втягивающее реле! И с годами, где-то в недрах проводки подгорают некие контакты и силы тока уже не хватает для того чтобы втянуть втягивающее реле и нажать на кнопочку, находящуюся в глубине стартера, чтобы подать напряжение на сам стартер! Чтобы избежать данных проблем с заводом авто, необходимо своими силами установить реле стартера в разрыв управляющего провода, который идет от замка зажигания. (Об этом мне рассказал опять таки мой товарищ и по совместительству бывший владелец данного транспортного средства).

Но перед тем как позвонить своему другу и узнать всё это, я снял стартер во второй раз, разобрал его полностью и от души почистил все его внутренности от выработки. Промыл в солярке, смазал где надо, собрал, поставил в машину.

Грязные внутренности

Почистил

Обязательно смазываем шток литолом или любой другой смазкой

И когда она опять с третьего раза отказалась заводиться, стал звонить своему приятелю!))) А после разговора нашел в гараже обычное 4-х контактное реле, мамку для него и самое главное достаточно толстые провода чтобы не грелись от тока который нужен для раскрутки стартера.

Штатные провода выковыриваем из штекеров мамки, обжимаем туда свои, немного подматываем изолентой

С другой стороны обжимаем два провода в папки, а два провода в наконечники под болты, которые вкручиваются в клемы.

Все эти 4 провода я уложил в гофру и для порядка обмотал изолентой.

Вот собственно говоря схема включения реле, всё предельно просто.

Повзаимствовал схему у baan

Провода протянул на моторный щит

Кстати очень важно + и — подключать напрямую к аккумулятору!

Кстати очень важно + и — подключать напрямую к аккумулятору!

Вывод:

если у вас такие же симптомы как у меня и замена втягивающего вам не помогла, то при условии что сам стартер у вас исправен, этот рецепт одназначно поможет вам забыть о проблеме с заводом авто. особенно “на горячую”!

Как определить где находится реле стартера на ВАЗ-2114

Электростартер необходим для запуска автомобиля. Без этого механизма воспламенить мотор не получится. Если со стартером что-то случится, и он перестанет функционировать, машину придется заводить с толкача либо обращаться к проезжающим водителям для буксировки. Но, к сожалению, иногда можно оказаться в такой ситуации, что помощи не будет, например, если вы встали в одиночестве, да еще и в отдаленной местности, где нет проезжих машин. В таком случае спасать ситуацию придется самому. Чтобы этого не случилось, важно знать определяющую информацию о реле стартера: где оно находится, как меняется, какие неисправности можно устранить самостоятельно. Рассказываем об этом в статье.

Надо понимать, что сам стартер ломается очень редко. Чаще проблемы возникают с механизмами, которые приводят его в действие. Поэтому знаний об одном только стартере будет недостаточно. Водитель отечественного автомобиля должен изучить всю систему запуска мотора. Это поможет выходить из трудных ситуаций и экономить на сервисном обслуживании.

Где располагается реле стартера на «четырнадцатой»

Чтобы разобраться в этом вопросе, необходимо иметь представление о конструкции всего пускового механизма. Стартер у данной модификации авто – это обычный двигатель с постоянным током. В его механизме находятся следующие детали:

• корпус;
• ротор (четырехполюсный якорь);
• обгонная муфта (бендикс);
• втягивающее (тяговое) реле.

На корпусе устройства имеется две крышки. Сам корпус выполняет в конструкции функцию статора. Внутри механизма располагается специальный вал (якорь). Вал вращается вокруг собственной оси, расположенной горизонтально. А удерживается он опорными подшипниками, которые находятся внутри корпуса.

Обгонной муфтой (бендиксом) называется система, которая сцепляет якорную шестеренку и венец моховика. Он находится спереди ротора. Таким образом, понимаем, что реле стартера на «четырнадцатой» находится сверху самого стартера. А представляет собой оно обычное устройство, замыкающее контакты. В его функционале две задачи: замыкание контактов обмоточного якоря и приведение в движение бендикса с шестерней.

Что представляет собой втягивающее устройство

Во втягивающее реле стартера входят эти элементы:

1. Стальной корпус.
2. Крышка из эбонита или другого подобного изоляционного материала.
3. Якорь обмотки.
4. Обмотка.
5. Шток с контактным диском и пружиной.

Механизм действия

Когда зажигание авто выключено, якорь выдвинут благодаря пружине. При этом бендикс не сцеплен с маховиком. Когда ключ зажигания поворачивается в другое положение, напряжение передается контактам реле. При помощи магнитного поля, которое создает втягивающая катушка, якорь приводится в действие. Он отодвигается назад и сжимает пружину. Контакты замыкаются, и напряжение по ним переходит на стартер. В этот период происходит отключение втягивающей обмотки, а удерживающая подключается.

В процессе движения якорем перемещается вилка. Она передвигается по ротору (валу). При этом перемещается бендикс, и маховик сцепляется с шестерней. Когда отпускается ключ зажигания, на удерживающую катушку не поступает напряжение. Пружина возвращается на место. Якорь встает в исходном положении. Шестерня бендикса с венцом маховика рассоединяется под воздействием вилки.

Как понять, что втягивающее реле неисправно

Есть определенные «симптомы», по которым водитель может понять, что реле неисправно:

1. В процессе включения зажигания нет характерного щелчка, сопровождающего перемещение якоря назад в крайнее положение. То есть, словами водителей, не крутится стартер, не заводится мотор.
2. Щелчок прослушивается, а пусковой механизм не функционирует.
3. Двигатель запускается стартером, реле работает, а не выключается.

Если при включении зажигания обнаружилась одна из перечисленных ситуаций, в этом срочно надо разобраться и устранить причину. Иногда проблема не слишком серьезная, и справиться с ней можно быстро.

Когда не прослушивается щелчок, следует проверить напряжение. Его может не быть. Либо проблема во втягивающей обмотке. Сначала проверьте проводку в машине. Надо обследовать провод плюсовой, который подходит к реле. Затем осмотреть проводник от зажигания.

Если щелчок прослушивается, но стартер не крутится, стоит поискать проблему именно в стартере. Могут износиться щитки либо оборваться обмотка. В таком случае дальнейшую диагностику надо осуществлять только после демонтажа конструкции. Если в системе самостоятельно разобраться не получается, лучше обратиться к специалисту. Бывают случаи, когда приходится покупать новый стартер. Его цена – от 3 до 5 тысяч рублей.

Если реле запускается и двигатель работает, но отключаться не хочет, искать проблему надо в самой обмотке или в механизме реле. Часто подобная неисправность вызвана поломкой пружины. Она имеет свойство растягиваться, слабеть, перестает толкать якорь должным образом.

Инструкция по замене реле на ВАЗ-2114

Чтобы заменить реле, стартер необходимо снять так, как он есть, в полной комплектации. Так будет возможность проверить подшипники и щеточный узел. Для замены реле проведите следующие манипуляции:

1. Снимите с аккумулятора клемму с минусом.
2. От реле и щеточного узла отсоедините провода.
3. Открутите болты, сцепляющие стартер и картер сцепления. Извлеките деталь из ее посадочного места.
4. Открутите болты, находящиеся на креплении реле (стягивающие болты).
5. Отсоедините от стартера реле. На его место поместите новое устройство.
6. Произведите монтаж стартера.

После установки нового механизма следует произвести тестовый запуск двигателя. При правильной замене машина будет работать так, как надо. Еще одна важная рекомендация: если вы заметили, что со стартером проблемы, запускать ситуацию не стоит. Иначе могут возникнуть проблемы более серьезного характера.

Замена втягивающего реле стартера

Не заводиться инжектор 1.5 ВАЗ 2108 — 2115 и калина?

Зачем нужно реле зажигания

Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При этом на ранних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она присутствует.

Встречаются разные названия этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания или замка, главное реле.

Но в любом случае его назначение одинаково – облегчение пуска двигателя и защита стартера от износа и поломки, Он отключает питание электростартера после пуска двигателя, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания или поворота ключа при работающем двигателе.

Кроме этого, он обеспечивает пуск стартера при включенном электрооборудовании автомобиля и слаборазряженном аккумуляторе.

Предохранители в цепи зажигания автомобилей этой модели отсутствуют.

Таким образом, эта недорогая деталь оберегает вас от дорогостоящего ремонта и облегчает запуск двигателя.

Не следует путать данную деталь с втягивающим реле, находящимся непосредственно на стартере и предназначающимся для управления (вытягиванием или вталкиванием) механизма сцепления зубьев электростартера и маховика.

Неисправности и их симптомы

Поиск несправностей
Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:

• Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
• При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
• Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.

Замена втягивающего реле стартера

Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.

Где находится

В каком месте располагается реле зажигания ВАЗ-2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов. Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей. Они прикручены на шпильку корпуса автомобиля гайкой «на 10» и расположены в специальных колодках.

Реле также управляет омывателем, отопителем автомобиля, обогревом заднего стекла и некоторыми другими слаботочными электрическими цепями. В случае неправильной работы этих компонентов автомобиля, следует проверять исправность этой детали.

Тип электрореле зажигания – 90.3777-10, он имеет четыре контакта, напряжение управления – 12 вольт. При покупке нового реле будьте внимательны: пятиконтактные аналоги, рассчитанные на 24 вольта, обладают схожим внешним видом. Самостоятельный ремонт этой детали нерентабелен из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: где находится?»

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

Реле стартера ВАЗ 2115

Наиболее вероятной причиной поломки стартера, служат не механические повреждения, а электрические. Механической частью стартера автомобиля ВАЗ 2115 является втягивающий механизм, который на протяжении всей эксплуатации автомобиля, работает исправно, лишь в редких случаях он ломается, и только на машинах с большим пробегом. Электрические неисправности стартера, могут предоставить реле, окисленные соединения проводов, короткое замыкание и другие факторы.

Где находится

Если не забыл, то правое — реле блокировки стартера.

Втягивающее

Самостоятельная проверка реле стартера

1. Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.
2. Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.
3. Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.
4. При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.
5. Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.
6. Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.
7. После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка срабатывает слишком медленно, то возможно подгорели контакты.

Замена

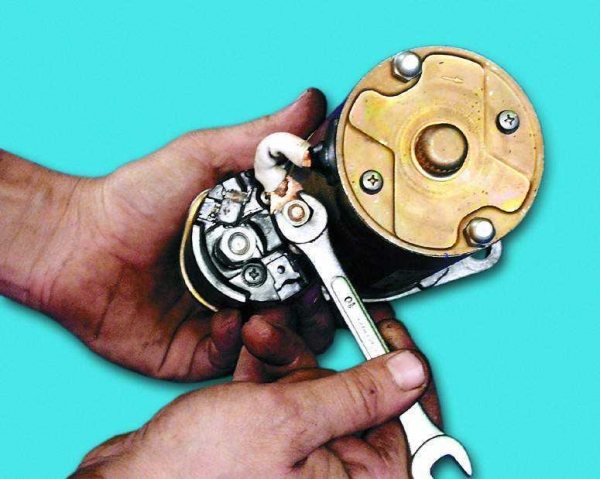

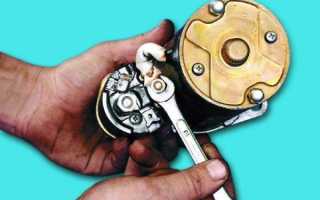

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

• — Очистить поверхность стартера от грязи и пыли;
• — Открутить гайку с болта реле и снять его контакт;
• — Открутить винты, которые крепят реле к телу стартера;
• — Снять с торца гайки и разделяем стартер на 2 части;
• — Изъять старый сердечник и на его место поставить новый;
• — Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
• — Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Источники

• vz15-up.ru/lkt/rele-startera-vaz-2115.html
• ladaautos.ru/vaz-2115/gde-naxoditsya-rele-zazhiganiya-na-vaz-2115-i-kak-ego-najti.html
• drive2.ru/l/6700667/

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел

А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

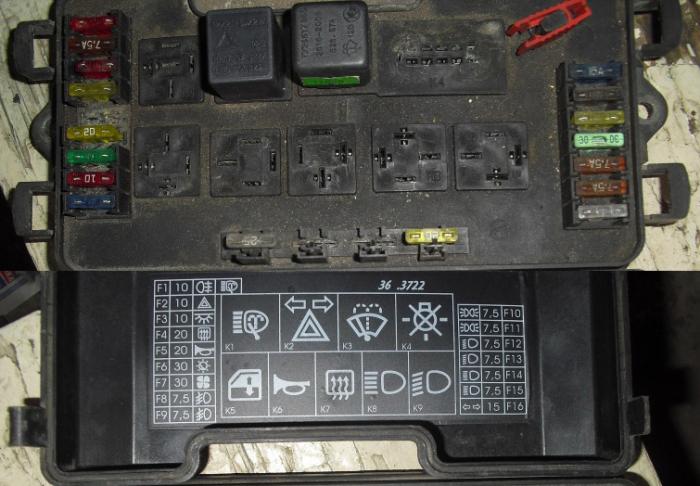

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

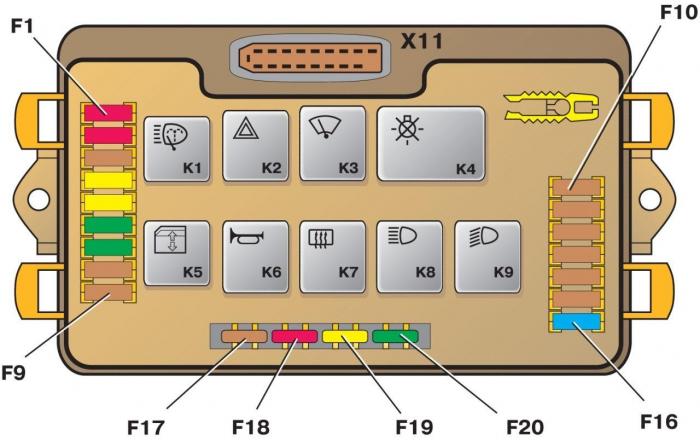

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

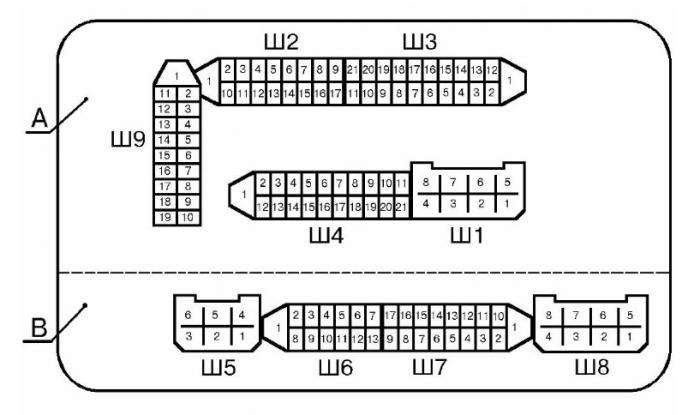

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона
