Автомобили Лада Гранта, как и другие транспортные средства, оснащаются генератором, предназначенным для питания узлов электрооборудования во время движения. Если в работе этого устройства наблюдаются сбои, в первую очередь водитель обращает внимание на состояние ремня. Ниже мы расскажем о том, как производится замена ремня генератора на автомобиле Лада Гранта с кондиционером.

[ Скрыть]

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

• нож, если надо просто срезать старую деталь;
• вороток или трещотка с головкой 13;
• длинная крепкая проволока;
• плоская отвертка;
• напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

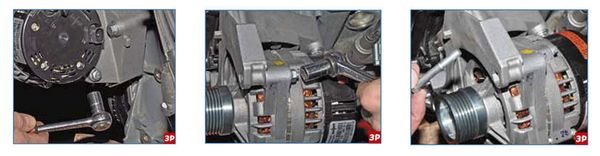

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

1. страгиваем на 2-3 витка нижний болт;
2. ей же полностью выкручиваем верхний болт.

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

На данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

• отвязываем генератор;
• отжимаем его в рабочее положение;
• возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

1. загоняем авто на подъемник или эстакаду;
2. снимаем натяжитель;
3. скидываем переднее правое колесо;
4. подпираем ДВС и демонтируем подушку;
5. меняем нужную деталь.

Что потребуется

• новый ремень маркировки 6РК 995;
• накидные ключи 8, 19;
• торцевые ключи 8, 10;
• ключи Torx T20, T27;
• трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

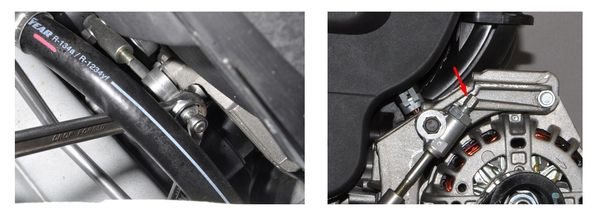

Находим натяжитель, достаем накидные ключи 19 и 8:

1. 19 накидываем на ходовой винт;
2. 8 держим контргайку;
3. страгиваем;
4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Шаг 2. Лезем под машину

Нужны ключи 8, 10. Снимаем:

• центральный щиток (номера 1, 5, 7);
• правый щиток (номер 2).

Шаг 3. Колесо

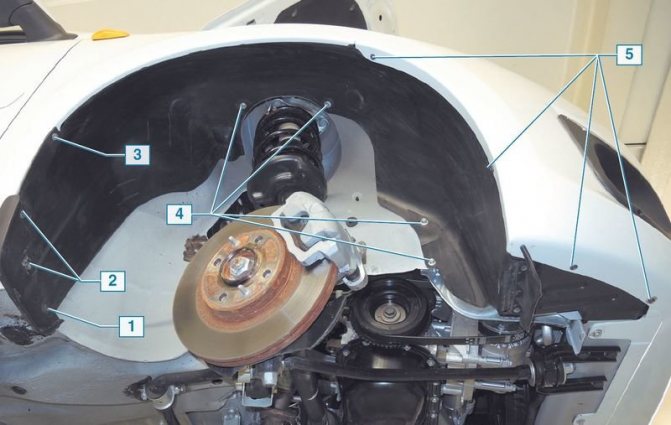

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!

Итоговое натяжение регулировать настройкой натяжителя.

Процесс замены приводного ремня

Процесс замены приводного ремня Гранты довольно сложный. Для правильного выполнения данной процедуры нужно строго выполнять очередность действий в пошаговой инструкции.

Пошаговая инструкция по замене приводного ремня Лада Гранта:

• В первую очередь перед началом работ лучше всего припарковать автомобиль на эстакаду, или загнать его в гараж с наличием смотровой ямы.
• Затем нужно открыть капот автомобиля, выкрутить верхние болты крепления защитного кожуха если он установлен в вашем автомобиле.
• Затем нужно демонтировать переднее правое колесо. После чего снять подкрылок. Для его снятия нужно аккуратно открутить 12 болтов по периметру подкрылка.

болты крепления подкрылка

• После того как подкрылок откручен, его можно свесить на тормозной диск.

Перед выполнением дальнейшей разборки нужно установить домкрат под правую сторону мотора:

• Следующим шагом будет снятие правой опоры двигателя. Для этого нужно открутить 3 болта.

болты крепления правой опоры двигателя

вид рабочей области после снятия подкрылка и правой опоры двигателя

Теперь когда рабочая область свободна, автовладелец может приступить ко второму этапу замены приводного ремня:

• В первую очередь нужно ослабить натяжение ремня.
• Затем снять его со шкивов.
• После снятия ремня нужно протереть шкивы от загрязнения. Обычно после замены на шкивах остается пыль, резиновые частицы, частица медной проволоки.
• После очистки шкивов нужно заменить ремень, после чего выполнить сборку снятых компонентов в обратном порядке.

После проведения всех работ нужно завести двигатель и посмотреть на работу данного узла. Если все работает корректно, на приборной панели не высвечиваются ошибки — то вся работа проведена верно.

замена нового ремня генератора без натяжителя

https://youtube.com/watch?v=w_Gy8zxAzVI

Инструкция как собрать натяжитель на гранту

В любой Гранте есть место под установку натяжителя. Чтобы собрать такой, потребуется:

• кронштейн генератора от Калины;
• натяжной ролик и его кронштейн;
• винтовой натяжитель;
• новый ремень от Калины;
• втулки и болты.

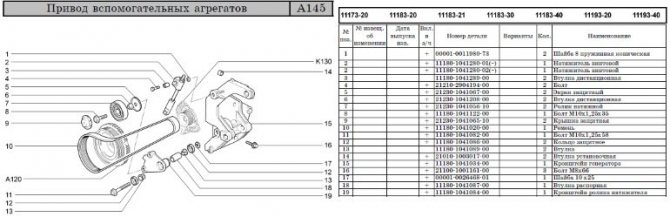

Схема сборки, полный список деталей с артикулами смотри далее:

Натяжитель не ставят с завода в целях экономии. СХЕМА: лада.онлайн

Подробно процесс сборки показан здесь:

Натяжитель для ремня генератора лада гранта

Необходимые материалы и инструменты

Для работы вам понадобятся:

1. Новый ремень.
2. Мягкая стальная проволока.
3. Торцевой ключ или головка №13.
4. Гаечные ключи.
5. Монтировочная лопатка или крепкая отвертка.

Самостоятельная работа по замене ремня генератора не представляет никакой сложности, если все сделать по вышеописанной методике и выполнить все рекомендации.

Не надо забывать о своевременной проверке всех деталей автомобиля, нужно выдерживать сроки их замены.

Тогда автомобиль будет служить долго и надежно.

Несмотря на внешнее сходство моделей Лады Гранты с 8-мью и 16-тью клапанами, способ замены ремня генератора у них отличен. Модификации 8-ми клапанные: «Норма», «Стандарт» не оснащены системой кондиционирования. В конструкции газораспределения отсутствует механический натяжитель ремня.

Версия Лады Гранты «Люкс» с 16-ти клапанным механизмом и предустановленным кондиционером имеет встроенный натяжитель ремня приводных механизмов.

С целью оказания методической помощи малоопытным владельцам Лады Гранты, рассмотрим два способа замены ремня генератора.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.
Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Как самому поменять ремень?

Чтобы это сделать, надо знать, какой он длины, к какому типу подобных изделий он принадлежит. Это легко понять самому.

Размер ремня генератора можно установить по его маркировке. Например, если там нанесена аббревиатура 6РК823, то это значит, что по длине он равен 82,3 см, а по типу относится к изделиям, имеющим шесть клиньев.

Чтобы проверить его состояние, надо включить пятую передачу и, опираясь на бампер, толкнуть машину назад Затем надо осмотреть по всей длине со всех сторон привод источника тока машины типа Лада Гранта. При этом на нем не должны быть такие повреждения, как трещины в теле детали, отслоения от тканевой основы резинового компонента, разрывы нитей. Если что-то обнаружено, то такой дефектный ремень автомобиля Лада Гранта должен быть немедленно заменен новым.

Подытожим

Для работы с генератором и для замены ремня нужно:

• набор накидных ключей, Torx t20 и 27, трещотка с головками или вороток, нож;
• если нет натяжителя – его можно собрать и поставить;
• если нет кондиционера – замена легче всего;
• есть кондиционер? Для работы нужна яма или подъемник с демонтажем опоры ДВС;
• меняют расходник каждые 30 тысяч пробега по регламенту.

Еще статьи по ремонту Гранты по ссылке.

Пишите комментарии, делитесь опытом.

Технический регламент Лада Гранта

Ремень генератора находится под самим генератором

Если ориентироваться на технический регламент производителя, то проверка ремня должна проводиться не реже одного раза в 15 000 км пути. А каждые тридцать тысяч километров пробега данный ремень нужно заменить.

То есть, получается цикл с промежутком в пятнадцать тысяч километров, в котором поочередно происходит проверка и замена ремня генератора.

А, учитывая то, что натяжитель, как таковой, не используется, то ремень ориентирован исключительно на одноразовое растяжение во время установки.

Существуют варианты повторного использования ремня, но такая практика крайне не рекомендована.

Замена ремня генератора

Потребуется: новый ремень генератора Лада Гранта/Калина 2 (цена около 800 рублей, длина 823 мм, каталожный номер 1118-1041020-07, маркировка 6РК 823), длинная отвертка, нож и ключ «на 13».
Порядок действий:

Старый ремень срезать ножом. Отвернуть на несколько оборотов болт нижнего крепления генератора, используя ключ «на 13».

Этим же ключом отвернуть гайку и вытащить болт верхнего крепления генератора.

Повернуть генератор так, чтобы верхняя проушина крепления зашла за выступ на кронштейне. Прижать генератор к кронштейну и привязать его куском проволоки к гайке крепления крышки ГБЦ.

Надеть ремень на шкив генератора (на рис №2) и верхнюю часть шкива привода генератора (на рис №1). Включить 5 передачу и прижимая ремень к шкиву толкать автомобиль назад, пока ремень не наденется. Затем отвязать проволоку и отжать отверткой генератор от кронштейна. Вставить верхний болт крепления генератора.

Осталось завернуть нижний болт и гайку верхнего болта крепления генератора.

Напомним, из-за отсутствия натяжителя ремень генератора часто перетянут, что способствует быстрому износу подшипника генератора и возникновению воя. Решить проблему можно установкой натяжителя ремня генератора.

Источник фото: Журнал ЗаРулем
